Моторчик стеклоподъемника – разбираемся в работе привода и проблемах с ним

Что это за услуга?

При возникновении неисправностей в системе стеклоподъемника не всегда требуется замена всего узла целиком. Например, часто возникают ситуации, когда из-за частого использования стеклоподъемника, тросик, приводящий в движение стекло, изнашивается. В этом случае ремонтные работы могут ограничиться простой заменой тросика стеклоподъемника. Также распространена поломка только самой кнопки вследствие износа контактов или залипания клавиши. Здесь поможет обычная замена износившегося элемента на новый. Более трудоемким и затратным будет ремонт в случае поломки моторчика стеклоподъемника. Значительно понижается ресурс действия этого устройства из-за частой эксплуатации в жаркое время года, что способствует перегреву обмотки электродвигателя. Замена привода стеклоподъемника двери с разборкой в этом случае – единственный возможный вариант восстановления работоспособности механизма. Оригинальный моторчик, как правило сложно приобрести, а китайские аналоги быстро выходят из строя. Поэтому, если есть возможность частичной замены неисправных элементов электродвигателя, то лучше ей воспользоваться.

Признаки того, что необходима замена стеклоподъемника

Причин износа механизма стеклоподъемника может огромное количество, начиная от некачественной установки, заканчивая попаданием в паз стекла посторонних предметов. Первыми признаками того, что с механизмом возникли какие-то неполадки могут служить посторонние звуки при поднятии или опускании стекла, замедление процесса открытия, заклинивание или поднятие рывками, а также полное отсутствие реакции на нажатие соответствующих клавиш.

Механизм стеклоподъемника приводится в движение электродвигателем с редуктором. Электродвигатель принимает входной сигнал от переключателя и перемещает стекло вверх или вниз. Механизм стеклоподъемника передает движущую силу электродвигателя на опускное стекло, поднимая или опуская его. Механизм состоит из двух направляющих, тонкого металлического троса и нескольких пластмассовых деталей, которые фиксирует положение троса. Эти пластмассовые детали со временем ломаются, что приводит к ослаблению троса, и опускное стекло падает во внутрь двери. Это потребует замену механизма стеклоподъемника в сборе.

Большая часть электродвигателей и механизмов стеклоподъемника продаются как единый узел.Стоит так же следить за тем ,чтобы не было дефектов на лобовом стекле — это может быть опасным, потому что трещины и сколы могут мешать обзору водителя, в таком случае сделать замену лобового стекла.

Причины неисправности

Итак, мы плавно подошли к вопросу неисправностей. Как быть, если стеклоподъемник не может опускаться или подниматься? Перед тем, как снять стеклоподъемник, разбирать и починить его в своем авто, давайте разберемся в основных причинах. Если не работают задние стеклоподъемники или передние, причина может иметь как электрический, так и механический характер.

Подробное устройство системы ЭП

Сбои в электрике

В первую очередь, если перестал работать стеклоподъемник, необходимо произвести диагностику предохранительного элемента, отвечающего за функциональность системы. Если вы поймете, что не работает электростеклоподъемник из-за предохранителя, то его нужно просто заменить. Но если предохранитель рабочий, то нужно будет замерить напряжение на клеммах электромотора. Такую задачу можно осуществить при помощи обычной лампы на 12 вольт или используя тестер.

Рекомендуем: Устройство механической коробки передач и как она работает

Если вы обнаружите, что не работает водительский стеклоподъемник или на любой другой двери из-за напряжения, то нужно дальше проверять:

  • проводку;
  • реле;
  • блок управления системой.

Иногда автовладелец думает, что сломался стеклоподъемник, если после открытия стекла оно автоматически начинает закрываться, пока в замке зажигания не повернется ключ. Как правило, в этом случае проблема кроется в контактах, которые следует зачистить. Значительно реже, но все же бывает, что ремонт электростеклоподъемников включает в себя замену или ремонт кнопки.

Механические дефекты механизма

Если после измерения напряжения вы поймете, что ток в системе есть, но при этом не опускается или в принципе не работает стеклоподъемник, вероятнее всего, проблема механическая. Как правило, в таком случае устройство что-то мешает, поэтому придется разбирать дверь и искать причину. Значительно реже причина кроется в вышедшем из строя электродвигателе (автор видео — канал В гараже у Сандро).

Как поднять стекло, если сломался ЭП, — вариантов несколько:

  1. Приобрести ремкомплект стеклоподъемника и отремонтировать устройство, после чего полноценно пользоваться системой.
  2. Попробовать взять руками стекло с двух сторон и потянуть его вверх. Если стекло падает после поднятия, то придется разбирать дверь и подставлять под него опору соответствующего размера.
  3. Если руками поднять стекло не получается, можно взять рыболовецкий крючок на леске и опустить его в карту двери. Вам необходимо попытаться поддеть стекло и поднять его.

Электростеклоподъёмники

На некоторые автомобили на заводах устанавливают электростеклоподъёмники, так же их можно установить самостоятельно.

Электростеклоподъёмники устройство.

Электрический привод отличается от ручного отсутствием у него зубчатого редуктора. В место него установлен барабан, который имеет квадратное отверстие в центре. В это отверстие входит вал моторедуктора который крепится к механизму при помощи стоек. Конструкция моторедуктора стандартная, электродвигатель с возбуждением от постоянных магнитов, вал якоря которого имеет на конце червячную шестерню. Эта шестерня является частью червячного редуктора и входит в зацепление с косозубой шестернёй. Вращательный момент с шестерён передаётся на барабан, на который намотано три витка тросика.Закрытие и открытие стекла обеспечивается изменением полярности при подаче питания на электродвигатель. Управление электростеклоподъёмником ВАЗ-2109 осуществляется при помощи кнопки. Для защиты от перегрузок моторедуктор имеет тепловой предохранитель.

 Схем включения электростеклоподъёмники ВАЗ — 2109

Если Вы хотите поставить дополнительные кнопки стеклоподъёмников со стороны водителя, то они подключаются не параллельно. Соответствующие контакты кнопок соединяются последовательно. Ниже приведена схема подключения.

Электростеклоподъёмники автоматическое управление.

Кроме того некоторые автомобили могут оснащаться автоматическим управлением стеклоподъёмниками. Для этого дополнительно устанавливается электронный блок управления. Ниже представлена схема блока управления электростеклоподъёмниками типа 1903.3763.

Блок осуществляет включение моторедуктора стеклоподъёмника на подъём и опускание в ручном режиме, а так же включение моторедуктора на подъём по команде в автоматическом режиме по сигналу центрального блокирующего устройства. Система так же автоматически останавливает электродвигатель редуктора при крайних положениях стекла при подъёме и опускании, или при заклинивании стекла во время движения в результате перекоса или попадания в промежуток между рамкой и стеклом посторонних предметов или руки. Это достигается за счёт повышения тока при возрастании усилия при затормаживании движения стекла. При этом срабатывает термобиметаллический выключатель, геркон или выключатель с датчиком Холла и происходит остановка электродвигателя.

«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CТRL+ENTER»

Как открыть окно при неработающем СП

Иногда проблемы возникают в пути, а возможности самостоятельного диагностирования, и тем более ремонта, существенно ограничены. Как в подобных случаях поднять стекло, если стеклоподъемник отказывается работать? Мы собрали небольшую подборку советов, которые помогут вам выйти с честью из такой неприятной ситуации:

  • достаточно отвертки или плоскогубцев, чтобы снять дверную обивку. Это позволит отсоединить стекло от исполнительного механизма, после чего его можно будет поднять или опустить руками. Чтобы зафиксировать его в верхнем положении, стекло придётся подпереть чем-нибудь подходящим, хотя бы палкой. В таком состоянии можно эксплуатировать машину несколько дней, пока не появится возможность проведения полноценного ремонта;
  • часто удаётся поднять стекло вручную, зажав его между ладонями рук и с усилием потянув вверх. Если край окна не виден, нужно будет снять резиновые прокладки, а если это не поможет – приступать к предыдущему пункту;
  • часто неработоспособность СП вызвана банальным разрядом АКБ, особенно после длительного простоя. Проблема решается подзарядкой аккумулятора. Можно попробовать «одолжить» его у соседа, хотя бы для поднятия стекла. Но если вы спешите, а сердобольного соседа не нашлось, попробуйте с высокой частотой нажимать клавишу «Вверх» – иногда стекло действительно начинает понемногу подниматься;
  • поднять опущенное стекло, если не работает стеклоподъёмник, можно варварским способом, называемым «рыбалкой». Он заключается в использовании достаточно прочного крючка, который протискивается в промежуток между дверью и окном. Водя его вниз/вверх и в стороны, можно зацепиться за исполнительный механизм и попробовать тащить стекло вверх этим крючком;
  • если СП не реагирует на ваши действия, нужно проверить, поступает ли питание к электромоторчику. Делается это следующим образом: включите зажигание, а затем – верхний плафон, после чего нажмите кнопку стеклоподъёмника. Если питание на мотор поступает, интенсивность свечения на мгновение снизится. В этом случае можно попытаться реанимировать двигатель, нажав на кнопку ЭСП и ударив кулаком с немаленьким усилием по ручке, посредством которой вы открываете дверь. Иногда это помогает – если причина кроется в подклинивании червяка из-за изношенных зубьев пластиковой шестерни редуктора. Обычно это происходит в крайних (чаще нижнем) положениях стекла;
  • если стеклоподъёмник не опускается, причина может скрываться в пробитой электропроводке. В таких случаях необходимо открыть дверца и вынуть кожух с проводами. Чтобы проверить отсутствие контакта, понадобится помощь друга, который утопит кнопку СП, а вы в это время поочерёдно будете дёргать каждый из проводов. Если стекло задёргается – вы нашли неисправность, и даже сможете её самостоятельно устранить;
  • если вы убеждены, что моторчик цел, и проблема не в неисправном редукторе (если стекло опустилось в обычном режиме, без рывков и подозрительных звуковых эффектов, но подниматься не желает), попробуйте переставить провода, идущие к двигателю, после чего нажмите клавишу «Вниз». Если стекло поднимется, опустить его до проведения ремонта можно будет, выполнив данную процедуру повторно.

Надеемся, что эти советы помогут вам временно решить проблему неработоспособного электростеклоподъёмника.

Лучшие цены и условия на покупку новых авто

Ремонт своими руками

Если после проверки выяснилось, что исправен весь механизм, то необходим ремонт кнопки стеклоподъемника (автор видео — Ник86 авто-стройка).

Нужно знать, как снять кнопку стеклоподъемника, чтобы отремонтировать ее.

Для разборки нужно выполнить последовательность действий:

  1. Сначала демонтируется дверная панель.
  2. Далее необходимо отсоединить разъем, открутить крепление, с помощью которого держится плата клавиши.
  3. На плате находится четыре контакта. Если они окислились, их следует аккуратно очистить.
  4. Когда нажимается клавиша, она давит на площадку из пластика, которая в свою очередь давит на ее резиновую оболочку. В результате этих действий замыкаются контакты на плате. Также желательно проверить пружины и каждую деталь на исправность.
  5. Далее следует нанести на поверхность резиновой оболочки клавиша в месте, где соприкасаются контакты и печатная часть платы, токопроводящий клей.
  6. Дождавшись, когда подсохнет клей, необходимо выполнить сборку в обратном порядке.

Замена стеклоподъемника ВАЗ 2107

Отворачиваем рукой или крестообразной отвёрткой кнопку блокировки замка. Вводим лезвие плоской отвёртки между розеткой и облицовкой ручки стеклоподъёмника.

Отжимаем облицовку от розетки, расцепляем их.

Снимаем облицовку ручки и ручку стеклоподъёмника.

Крестообразной отвёрткой через отверстия подлокотника отворачиваем три винта его крепления.

Отвёрткой, отворачиваем три самореза накладки двери. Шлицевой отвёрткой поддеваем и отщелкиваем три пластиковых фиксатора.

Приподняв, снимаем накладку с двери.

Поддев шлицевой отвёрткой, снимаем облицовку внутренней ручки замка двери.

Шлицевой отверткой зацепляем обивку и отщелкиваем семь пластиковых фиксаторов, расположенных по нижней и боковой сторонах двери. Снимаем обивку.

Немного опускаем стеклоподъёмник.

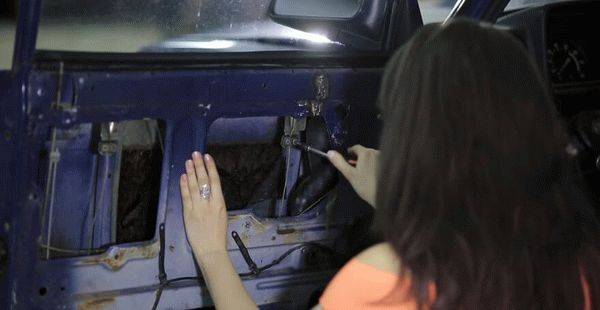

Крестообразной отвёрткой отворачиваем четыре винта крепления обоймы стекла к тросу стеклоподъёмника.

Подымаем стекло вверх до упора и фиксируем его скотчем.

Откручиваем две гайки крепления направляющей стекла.

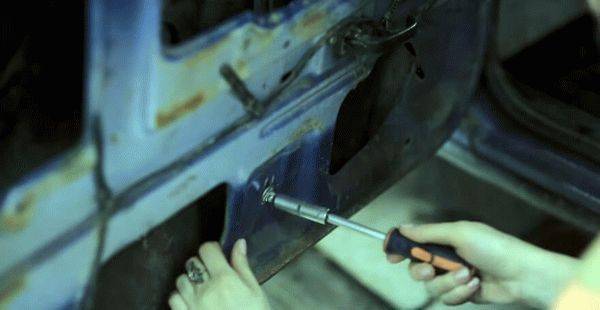

Ключом «на 8» отворачиваем три гайки крепления механизма стеклоподъёмника.

Ключом «на 10» ослабляем затяжку винта крепления натяжного ролика и, сдвинув его, снимаем с него трос.

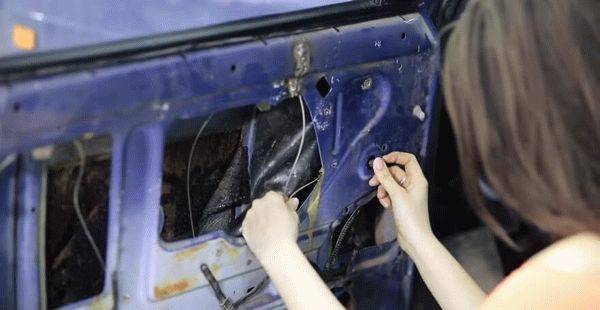

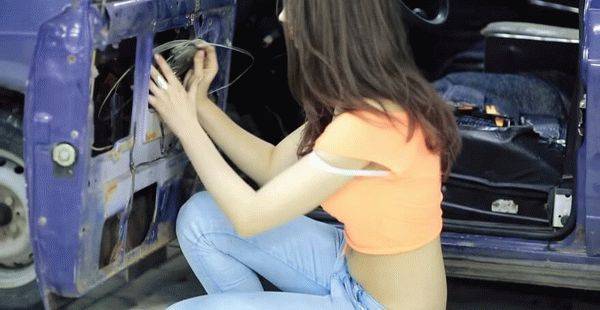

Снимаем трос и с остальных роликов двери. Вынув штифт стеклоподъёмника из его отверстия…

… вынимаем его из двери.

Устанавливаем электростеклоподъёмник, согласно инструкции намечаем его месторасположение в двери.

Сверлим отверстие внизу.

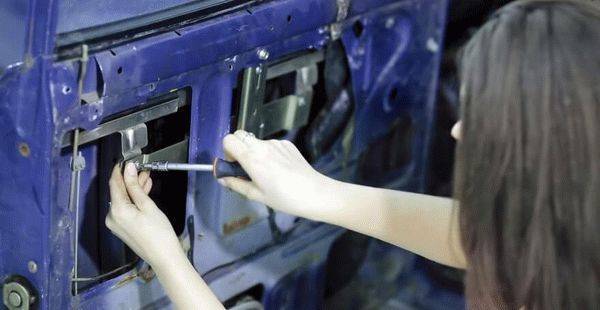

Заводим новый стеклоподъемник в дверной проём и крепим двумя болтами.

К каретке стеклоподъёмника прикручиваем переходную пластину.

Опускаем стекло и совмещаем его обойму с переходной пластиной.

Крепим стекло двумя винтами.

Прокладываем и подключаем электропроводку. Устанавливаем снятые детали в обратной последовательности.

Для машин семейства ВАЗ, как правило, применяют стеклоподъемники с тросовым приводом и звёздочный механизм намотки. С целью предохранения стёкол от произвольного опускания имеется тормозной механизм стекла, он приводится в действие при помощи крутящийся ручки, расположенной на дверной панели окна, или электромотором.

На классических моделях ВАЗ все системы стеклоподъемников одинаковы. Все двери авто имеют три ролика, один из которых подвижный и служит для регулировки натяжки троса. Исключение составляет модели ВАЗ 2107/2105, у которых из-за установки сплошного стекла передней двери, была изменена подача и расположение троса, вследствие чего в передней двери появился дополнительный четвертый натяжной ролик.

Инструкция по замене электродвигателя

Ремонт стеклоподъемника может включать в себя разные этапы в зависимости от поломки. В данном случае мы расскажем, как отремонтировать стеклоподъемник, заменив его электродвигатель, как сказано выше, эта проблема является одной из самых частых.

Процесс замены рассмотрен на примере автомобиля Лада Калина:

  1. Сначала необходимо купить новый электродвигатель, который продается в корпусе с редуктором. Демонтируется обшивка двери — эту операцию нельзя выполнять на морозе, поскольку обшивка фиксируется при помощи пластмассовых пистонов, которые быстро сломаются.
  2. Открутите все саморезы и другие крепления, фиксирующие внутреннюю ручку.
  3. Все провода нужно отключить, для большего удобства можно демонтировать акустические колонки. После этих действий откручивается стекло, которое зафиксировано в направляющих. Чтобы стекло опустилось на дно, необходимо открутить еще четыре винта, для этого используется ключ на 10. Снизу стеклопакета имеется шторка, ее необходимо снять.
  4. Непосредственно сам стеклоподъемник крепится на гайках и направляющих, сам электродвигатель зафиксирован еще тремя гайками. Блок можно вытащить через технологические отверстия в двери. Если вы разберете редуктор, то электродвигатель рассыпется на две части. В общем, редуктор необходимо демонтировать и заменить на новый, произведя дальнейшую сборку в обратном порядке. Перед эксплуатацией тросик редуктора следует смазать.

1. Сначала снимите обшивку дверей.

2. Отключите все провода.

3. Отсоедините редуктор и замените его на новый.

Ищем причину поломки и устраняем её

Прежде чем приводить в действие механизм стеклоподъёмника, нужно вставить ключ в замок зажигания и запустить двигатель автомобиля. Если стёкла при нажатии на кнопку не меняют своего положения, стоит искать причину и устранять её. Все возможные проблемы делятся на две группы: электрические и механические.

Электрические поломки

Неисправности этого характера одинаковы для всех систем, которые управляют движением стёкол в автомобиле. Для их выявления стоит проделать следующие действия:

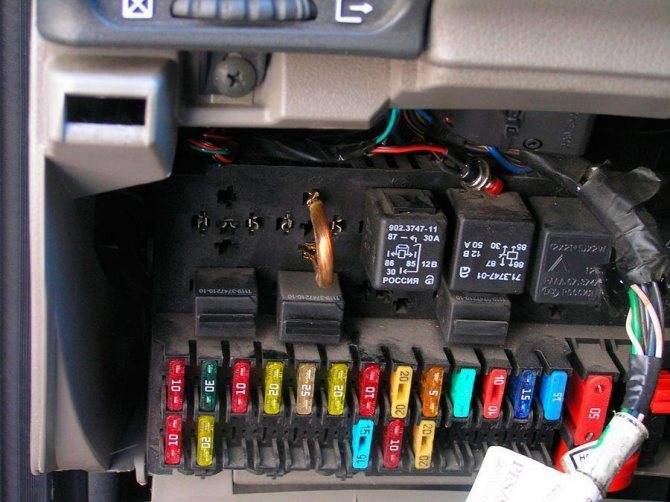

  1. Проверяем выключатели и предохранители.
  2. Проводимость электрического тока необходимо проверить в том случае, если стёкла не приходят в действие только на некоторых дверях (чаще задних) или работают только от главного блока управления.
  3. Если предыдущие действия не принесли результата, то стоит провести осмотр проводов на предмет разрывов. Наличие на них гари или отсутствие цельности изолирующей системы служит поводом осуществить замену проводов.
  4. Осматриваем мотор стеклоподъёмника, который элементарно мог поломаться. Нужно подготовить схему электропроводки вашего авто, чтобы измерить напряжение на моторе и проверить саму проводку. Для этого потребуется вольтметр или обычная лампа с проводом.

Для проверки напряжения нужно подсоединить на концы моторчика вольтметр, включить зажигание автомобиля и нажать любую кнопку, которая активирует систему управления стёклами. В том случае, если стёкла не подают признаков жизни, а вольтметр отображает наличие напряжения, то необходима замена мотора стеклоподъёмника.

Механические поломки

Электроника выходит из строя не так часто, как механические детали, которые создаются из пластмассы. Если мотор подаёт признаки жизни, но со стеклом ничего не происходит, то можно смело предполагать о неисправности внутренних деталей. Вариантов может быть несколько:

  1. Холостая работа зубчатого колеса, которое потребуется заменить. Здесь не обойтись без разбора дверных панелей, извлечения неисправной детали и установки новой комплектующей.
  2. Обрыв троса возникает очень часто. Причин для этого может быть несколько. Истечение срока эксплуатации или перепады температурного режима, что делает трос хрупким. Об этой проблеме вы узнаете по стеклу, которое опустится в самую нижнюю часть двери. Здесь выход только один: открываем дверь, разбираем её карту, снимаем оборванный трос, устанавливаем и регулируем новый. При этих манипуляциях стёкла должны быть закрытыми.
  3. Рычаги стеклоподъёмника ломаются редко, но исключать эту проблему не стоит. Их замена осуществляется быстро и не вызывает особых проблем.
  4. Не стоит исключать механическое повреждение направляющих элементов, по которым стекло перемещается.

Насколько надежно устройство?

Опытные мастера прекрасно знают одну истину: чем устройство проще, тем оно надежней. Это утверждение вполне применимо и к моторчику, ответственному за подъем-опускание дверных стекол на автомашине. Дефицита в этих агрегатах нет, и потому многие водители не утруждают себя ремонтными работами , если вдруг подъем стекла замедляется или вообще перестает работать. Просто приобретается новый привод и устанавливается на место старого. Тем не менее достаточно всего лишь произвести чистку агрегата, и он вновь готов к пользованию.

Некоторые производители по каким-то причинам стали применять в редукторах шестерню из пластмассы. Это сильно влияет на надежность агрегата и вызывает раздражение у автовладельцев по причине частого выхода из строя. Обломанные зубья образуют пробел, из-за которого образуется «проскальзывание», приводящее к тому, что движение стекла застывает в той точке, где оно было остановлено.

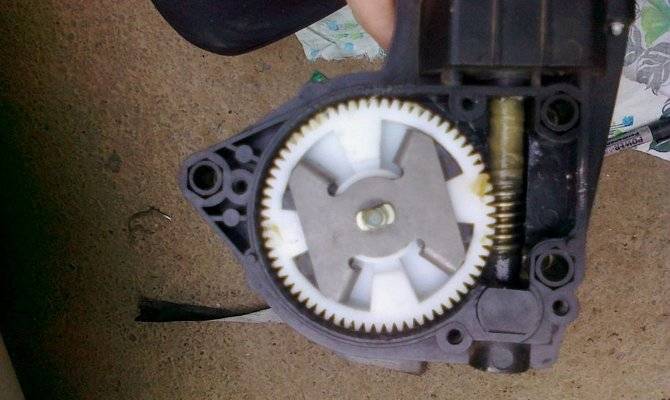

Шестерня моторчика из пластмассы

Следует заметить, что такое техническое решение в большинстве своем почему-то приветствуется нашими производителями, а потому истирание зубьев пластмассовой шестерни привода весьма распространенная «болезнь» боковых стекол в автомобилях отечественных марок.

Щетки электромоторов тоже постоянно истираются. Ротор питается током через две небольшие «штучки» в виде двух тоненьких пластинок с медными или ферритовыми накладками. Их называют щетками. В результате силы трения, а также разрядов тока, которые в местах соединения вызывают искру, происходит истирание контактов, из-за чего они уже не так плотно прижимаются к якорю.

Стертые щетки электромотора стеклоподъемников

Иногда причиной становится простая пыль, попадающая под контакт и не дающая току поступать на обмотку. Как понимаете, в этом случае требуется простая очистка. А в предыдущем примере необходима замена щеток. Правда, дать точный ответ, имеются ли отдельные детали двигателя стеклопривода в продаже, довольно сложно. В общем-то к поломкам самого моторчика отнести больше нечего. Остальные причины, по которым могут быть неполадки, связанные с боковыми стеклами, связаны с электрической цепью, реле, предохранители, контакты выключателей и на механику, когда повреждения связаны непосредственно с кронштейном, передающим момент усилия от редуктора на само стекло.

Когда придумали стеклоподъёмники?

Небольшая историческая справка. Ещё в 30-х годах минувшего столетия автомобили, предназначенные для высшего партийного руководства СССР, уже могли похвастаться подобным приспособлением.

Конечно, экземпляры таких машин были единичными и о массовом применении автоматических стеклоподъёмников тогда не могло идти и речи.

Чуть ближе к обычным людям эти устройства сделали в 40-х годах американцы. Существовавший в те времена автобренд Packard, комплектовал модели для богатых электрогидравлическими механизмами поднимания и опускания окон.

Затем эту идею подхватили в Ford и других марках. Но всё это были ещё пробы, частично использовавшие силу электричества или не использовавшие её вовсе.

Применялись, к примеру, вакуумные помпы, гидравлические механизмы и прочие инженерные изыски.

Электрический стеклоподъёмник, к которому больше привык современный автовладелец, появился на арене мирового автопрома только в 1956 году, а первопроходцем стала модель Lincoln Continental Mark II.

С этого момента и можно начать отчёт существования приспособления, ставшего в наши дни почти стандартным для авто любых ценовых категорий.

Lada Priora sedan «COCAINE» › Logbook › Ремонт стеклоподъемника

Всем привет уважаемые подписчики и читатели БЖ))) Буквально пару дней назад моментами стал плохо работать водительский стеклоподъемник, заведомо я уже знал причину, так как около 2 недель назад была такая же ситуация, и разобрав подъемник я увидел изношенные щетки, тогда я просто немного растянул пружинки и он снова заработал как прежде. Сегодня сразу зашел в магазин автомотовело, купил щетки и приехав домой занялся ремонотом.

Итак для начала снял обшивку, потом открутил 6 гаек крепления стеклоподъемника и 2 болта которыви крепится стекло, парой замудренных движений и стеклоподъемник изъят из двери))) После снятия увидел не очень приятную картину

В моторчике была вода, не знаю каким образом она туда попала, но это не есть хорошо. Ну да ладно, быстро разобрал моторчик, снял щетки и пошел домой припаивать новые. Но перед этим необходимо подогнать новые щетки, так как они длиннее. Взял пилку по металлу и аккуратно распилил примерно пополам, скажу заранее после припайки подгонял щетки при помощи круглого напильника.

В общем припаял, подогнал по размеру и начал потихоньку собирать все обратно.

При сборке все аккуратно промазал герметиком, надеюсь поможет от попадания воды. Собрал моторчик и перед установкой проверил — все работет. Поставил на место стеклоподъемник, отрегулировал стекло что бы при подъеме не перекашвалось, поставил обшивку, еще раз проверил и довольный работой пошел отдыхать))))

Источник

Достаточно всего одной таблэтки

Первыми в нашем списке идут таблетки. Да-да, именно таблетки для экономии топлива под мудреным названием «MPG-CAPS». Рекламщики преподносят их как своего рода биологические добавки, только не для человеческого организма, а для автомобильного.

Принцип работы такой: при попадании в бак с горючим таблетка растворяется и чудо-нано компоненты попадают в камеру сгорания. Там они образуют особую пленку на поверхности металла, которая называется «термальным окислением». Собственно, эта пленка, как заверяют создатели, уменьшает тепловое излучение, что автоматически повышает температуру сгорания, а значит, мощность увеличивается. И все это постепенно приводит к экономии топлива до 30% от изначального показателя!

Это интересно: 40 способов необычного использования WD-40

Наш народ, конечно же, хоть и привык, что чудеса бывают только в сказках, но веру в лучшее не потерял. Поэтому волшебные таблетки как пользовались, так и до сих пор пользуются неплохим спросом. А ведь по сути – это всего лишь пустая трата денег и большое чувство разочарования. Ведь таблетки не работают. Никак. Совсем.

На различных профильных сайтах полным-полно комментариев по поводу таблеток «MPG-CAPS». Вот парочка наиболее интересных:

«Говорят, что если эти таблетки есть самому, то кушать хочется меньше» и «Мой знакомый давно пользуется таблетками и на одном баке мог проехать 700 км. Постепенно, благодаря этой разработке его автомобиль начал сам вырабатывать бензин! Сначала немного, а спустя несколько месяцев мой знакомый уже стал продавать горючее родным и близким! «MPG-CAPS» реально работает!»

Инструкция по самостоятельной диагностике привода

Ремонт моторчика стеклоподъемника — не такое сложное занятие, как может показаться на первый взгляд.

Делается это следующим образом:

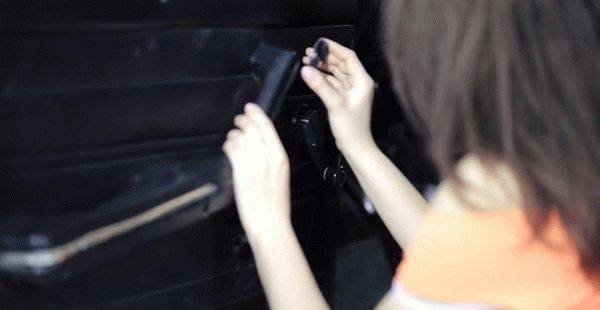

Необходимо снять обшивку нужной двери, открутив шурупы.
Открутить ручку двери, а также пластик с внутренней стороны.

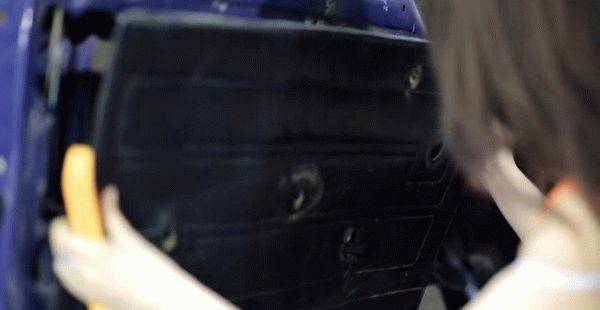

После этого нужно аккуратно вытянуть обшивку снизу вверх.

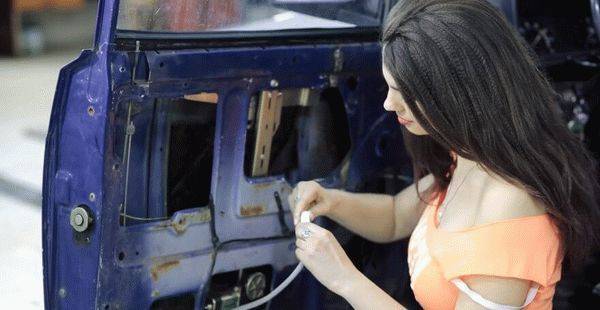

Отсоединить динамик, который закреплен в двери.
Через свободные отверстия нужно открутить шурупы, которые держат стекло
Важно: выкручивая шурупы, нужно соблюдать предельную осторожность, чтобы стекло не разбилось. Стекло извлечь.
Далее нужно открутить механизм и извлечь его, при этом запоминая, где какой контакт был подсоединен, чтобы при замене все сделать в таком же порядке.
После извлечения можно разобрать моторчик, чтобы тщательно обследовать его и прочистить. Также почистить можно обмотку, только очень осторожно, чтобы не повредить контакты
Если контакты окислились, их необходимо заменить, а механизм собрать.
Замена стеклоподъемника и сборка происходит в обратном порядке.

Замена стеклоподъемника

Также почистить можно обмотку, только очень осторожно, чтобы не повредить контакты
Если контакты окислились, их необходимо заменить, а механизм собрать.
Замена стеклоподъемника и сборка происходит в обратном порядке.. Замена стеклоподъемника. Стекло извлечь.
Далее нужно открутить механизм и извлечь его, при этом запоминая, где какой контакт был подсоединен, чтобы при замене все сделать в таком же порядке.
После извлечения можно разобрать моторчик, чтобы тщательно обследовать его и прочистить

Также почистить можно обмотку, только очень осторожно, чтобы не повредить контакты
Если контакты окислились, их необходимо заменить, а механизм собрать.
Замена стеклоподъемника и сборка происходит в обратном порядке.. Замена стеклоподъемника

Стекло извлечь.
Далее нужно открутить механизм и извлечь его, при этом запоминая, где какой контакт был подсоединен, чтобы при замене все сделать в таком же порядке.
После извлечения можно разобрать моторчик, чтобы тщательно обследовать его и прочистить

Также почистить можно обмотку, только очень осторожно, чтобы не повредить контакты
Если контакты окислились, их необходимо заменить, а механизм собрать.
Замена стеклоподъемника и сборка происходит в обратном порядке.. Замена стеклоподъемника

Замена стеклоподъемника

Цена вопроса

На фотографиях ниже предоставлена информация о стоимости стеклоподъемника. Кроме этого, можно увидеть некоторые варианты этих устройств.

Диагностика и устранение неисправностей стеклоподъемника

Как правило, привести в действие стеклоподъемник можно только после того, как ключ зажигание будет повернут в первое положение

Если при нажатии на кнопку включения механизма стеклоподъемника ничего не происходит, скорей всего он вышел из строя, поэтому на этом этапе, чтобы быстро устранить неисправность, важно правильно ее диагностировать.
Если стеклоподъемник не реагирует на включение кнопки, первым делом необходимо убедится в исправности самой кнопки включения, а также целостность плавкого предохранителя.
Если отказываются работать только стеклоподъемник задних дверей автомобиля или если они включаются только с центрального блока управления, то скорей всего неисправны кнопки включения задних механизмов автоматического поднятия стекол. В этом случае рекомендуется проверить питание на кнопках включения задних стеклоподъемников и при необходимости заменить их

В случае отсутствия питания проверяем целостность электрической проводки, идущей на блок кнопок управления стеклоподъемников задних дверей. О возможных неисправностей именно кнопок управления, а также как их быстро устранить не снимая и не разбирая смотрите в этом видео.

Такой же алгоритм диагностики неисправности передних стеклоподъемников. Если механизм не включается с главного блока управления или на оборот, то скорей всего проблема именно в кнопке либо в электрической проводке.
Если не получается привести в движение механизм стеклоподъемника в движение, возможно неисправен или сгорел электрический мотор. Чтобы убедится в этом необходимо снять карту двери и проверит тестером сначала, поступает ли на него питание, если поступает, то скорей всего проблема точно в двигателе и его придется заменить. Электрические моторчики стеклоподъемников, как правило, не ремонтируются, так как стоимость ремонта может составлять стоимость нового двигателя.
Также одной из распространенных неисправностей стеклоподъемников является механическое повреждение направляющих, по которым поднимается и опускается боковое стекло. Если стекло не открывается полностью, то скорей всего причина именно в этом. В таком случае необходимо заменить направляющую или весь механизм.
И напоследок, хочется отметить, что частое включение и выключение стеклоподъемника, может привести к преждевременному выходу из строя электропроводки и электродвигателя привода в движения механизма стеклоподъемника.

Причины неисправности

Мелкие неисправности или поломки могут возникнуть по разным причинам:

  1. После ДТП. Если удар пришелся в боковую дверь. Может проявляться как в некорректной работе стеклоподъемника, так и в полном отказе в работе данного узла.
  2. При попадании влаги или сырости. Конечно, дверь автомобиля достаточна герметична. Но в некоторых случаях происходит замыкание электрических компонентов стеклоподъемника из-за конденсата или долгого пребывания машины в глубокой воде.
  3. Установка некачественных или бракованных компонентов.

Рассмотрим наиболее часто встречающиеся проблемы.

Сбои в электрике

Электрическая поломка – самая простая, так как ее проще всего исправить. Сбои в электрике могут произойти по причине:

  1. Плохого контакта на кнопке/реле управления открывания. Чаще всего это наблюдается при недостаточном контакте в устройстве включения. Окислившиеся или стертые площадки питания на плате не проводят ток в цепи. Стеклоподъемник начинает дергаться, либо вовсе выходит из строя.
  2. Замыкания проводов. В двери есть подвижные элементы. Проводка в этих местах может перетереться или оборваться. Питание пропадает и стекло перестает подниматься и опускаться.
  3. Перегорание предохранителя. При резком скачке в цепи автомобиля может сгореть предохранитель, которые стоит в цепи стеклоподъемника.
  4. Неисправность мотора/редуктора. Здесь может быть много причин: от выгорания и залипания щеток, до окисления контактной группы на моторчике.

Рекомендуем: Как правильно снять аккумулятор с машины

При любом типе неисправности стоит провести диагностику в специализированном СТО. Но сначала стоит проверить предохранители стеклоподъемников. Чаще всего причина поломки кроется в этом месте.

Механические дефекты механизма

Дефекты в механике возникают намного чаще, чем электрические. Они также могут стать причиной поломки стеклоподъемника. Наиболее часто встречающиеся поломки механизмов:

  1. Обрыв тросика. Редко встречающаяся неисправность. При таком дефекте стекло «падает» в коробку двери и не поднимается с кнопки.
  2. Погнутые рычаги или направляющие. В этом случае происходит заедание работы или полное игнорирование работы с кнопки.
  3. Выход из строя шестерни редуктора. Современные автомобили часто компонуются пластиковыми шестеренками, которые быстро стираются, трескаются или крошатся. Зубья начинают проскакивать. Стекло дергается или поднимается рывками.
  4. Залипание или заедание механизма из-за отсутствия смазки. Часто встречающаяся «болячка» на старых автомобилях. Ресурс механики не бесконечен, она также требует бережного отношения и своевременного ухода. За годы эксплуатации машинная смазка на подвижных узлах высыхает. Детали начинают притираться и заедать между собой.

Перечисленные дефекты можно починить только на разобранной двери. При этом потребуется докупать испорченные или поломанные компоненты.

Прочие причины поломки стеклоподъемников

Иногда стекло перестает нормально открываться по непонятным на первый взгляд причинам. Это может произойти из-за:

  1. Сильного мороза. В теплом салоне образовывается конденсат. Ночью машина остывает, и в морозную погоду скопившаяся влага образует лед на местах примыкания стекла к двери. Также ледяная корка может образоваться внутри подъемного механизма. Все это приводит к затруднениям в работе стеклоподъемников.
  2. Попадание инородного предмета в щель между стеклом и дверью. В этом случае происходит заедание стеклоподъемника.

В 80%!случаев любую механическую, а также электрическую неисправность устраняют на разобранной двери.

Подведем итоги

Как видно, монтаж и подключение электростеклоподъемников, а также кнопки стеклоподъемников, решение установить является не самой простой процедурой, однако вполне можно выполнить все работы своими руками в условиях обычного гаража.

Главное, правильно подобрать стеклоподъемник (при необходимости и доводчик стекол), а также заранее должна быть изучена схема стеклоподъемников, чтобы избежать ошибок при подключении.

Напоследок отметим, что на рынке существует большое количество различных механизмов стеклоподъемников, блоков, кнопок и т.д. На практике, рекомендуется покупать полные и готовые комплекты проверенных производителей, чем собирать стеклоподъемник из отдельных элементов.

Конечно, качественные комплектующие также встречаются в продаже отдельно. Однако такой вариант больше подходит для ремонта стеклоподъемников. Если же собирать весь комплект, может получиться заметно дороже, чем сразу приобрести готовое решение.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
