Обгонная муфта генератора – зачем она нужна?

Устройство и принцип работы обгонной муфты

Муфта свободного хода или обгонная муфта – это механическое устройство, основная задача которого – предотвращение передачи крутящего момента к ведущему валу от ведомого в моменты, когда ведомый вал начинает вращаться более быстро. Муфта также используется в тех случаях, когда необходимо передать крутящий момент лишь в одну сторону. Рассмотрим принцип действия, компоненты муфты, а также ее преимущества и недостатки.

Принцип работы муфты

Схема роликовой обгонной муфты

Разберем принцип действия роликовой муфты свободного хода, так как данная разновидность этого механизма наиболее распространена в автомобильной промышленности.

Роликовая муфта свободного хода делится на две полумуфты: первая полумуфта жестко зафиксирована на ведущем валу, вторая полумуфта соединена с ведомым валом. При вращении ведущего вала по часовой стрелке ролики муфты из-за действия силы трения и пружин перекатываются в узкую часть зазора между двумя полумуфтами. После этого происходит заклинивание, при этом крутящий момент начинает передаваться от ведущей полумуфты к ведомой.

При вращении ведущей полумуфты против часовой стрелки ролики перекатываются в широкую часть зазора между двумя полумуфтами. Происходит разъединение ведущего и ведомого валов, при этом момент также перестает передаваться.

Исходя из принципа работы, отметим, что роликовая муфта свободного хода передает крутящий момент лишь в одном направлении. При вращении в другую сторону муфта просто прокручивается.

Устройство и основные компоненты

Рассмотрим устройство и компоненты двух основных разновидностей обгонных муфт – роликовой и с храповым механизмом.

Простейшая роликовая муфта свободного хода состоит из следующих компонентов:

1. внешняя обойма со специальными пазами на внутренней поверхности;
2. внутренняя обойма;
3. пружины, располагающиеся на внешней обойме и предназначенные для выталкивания роликов;
4. ролики, передающие крутящий момент за счет силы трения при заклинивании муфты.

Храповая обгонная муфта

В храповой обгонной муфте вместо пазов на внутренней поверхности внешнего кольца используются зубья, которые имеют упор с одной стороны. При этом оба кольца заклинивает специальная собачка, прижимающаяся к внешнему кольцу с помощью пружины.

Преимущества и недостатки

Обгонная муфта имеет следующие преимущества:

• автоматическое включение и отключение механизма (муфта не нуждается в наличии приводов управления);
• с помощью механизмов свободного хода упрощаются конструкции узлов и агрегатов машины;
• простота конструкции.

Принцип работы обгонной муфты

Отметим, что обгонная муфта с храповым механизмом более надежна, чем устройство с роликами. При этом храповый механизм является ремонтопригодным, в отличие от механизма с роликами. Попытки починить роликовую обгонную муфту – это пустая трата времени, так как она является неразборным узлом. Обычно при ее поломке устанавливается новая аналогичная деталь. При монтаже новой роликовой муфты нельзя применять ударные инструменты, так как механизм может заклинить.

Где первый раз установили

Самый меньший ресурс ременной передачи был на дизельных вариантах (не больше 15000 км), у них большая скорость нарастания давления (больше крутящий момент), а также большее торможение коленвала на сжатии, нужно было что-то делать, именно эти агрегаты впервые обзавелись обгонными составляющими, которые прекрасно себя зарекомендовали.

Далее были машины представительского класса, а именно большие, объемные двигатели, с большим количеством электроники в салоне. Генераторы должны были быть массивнее, якоря тяжелее, инерция больше.

Сегодня же мы видим такие муфты практически на всех автомобилях, как говорится от «мало до велика». Действительно это очень нужный узел!

Замена своими руками

Для обеспечения заявленного производителем эксплуатационного ресурса обгонная муфта комплектуется защитной крышкой. Если владелец/сотрудник сервиса забыл ее поставить или она слетела в процессе использования, проникающая внутрь обойм грязь/пыли может заклинить ролики.

Инструмент

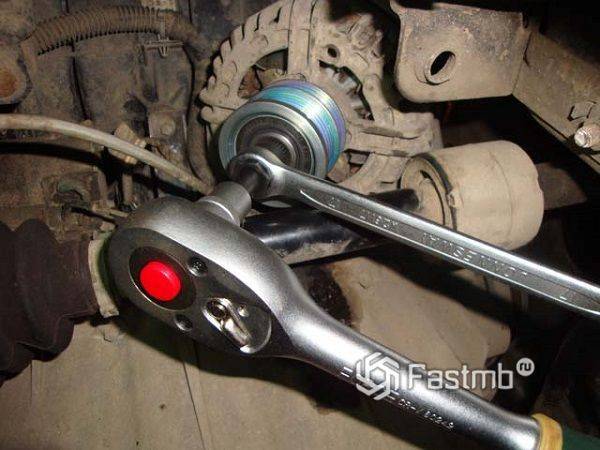

Справится с откручиванием заклиневшей муфты обгонной поможет специальная головка. Цена вопроса 170 – 500 рублей, существует несколько вариантов оснастки:

• c зубьями на конце в средней части и присоединительным квадратом 1/2» для VW, Skoda, Mercedes, Ford, BMW, Audi и неоторых других авто
• шестигранником на 17 и головкой присоединительной на 10 для Toyota и некоторых других азиатских производителей
• «звездочка» и шестигранник для муфты генератора машин концерна VAG

Сервисные ключи позволяют демонтировать муфту, не снимая генератор с посадочных мест.

Диагностика

Неправильная работа обгонной муфты генератора определяется «на слух» и механическим способом:

• свист, дребезг в салоне извещают о плохом натяжении, перекосе или изношенных посадочных поверхностях («ручьях») шкива
• если заклинить отверткой крыльчатку принудительного воздушного охлаждения генератора, муфта должна прокручиваться в обратную сторону свободно, в рабочем положении на некоторую часть поворота, пока ролики не поднимутся вверх для синхронизации оборотов вала и шкива

При заклинивании обойм муфты следует немедленно заменить расходник новым изделием.

Демонтаж

Даже при внешнем осмотре муфты после снятия защитной крышки становится понятно, зачем необходимо использовать специальный сервисный ключ. Вместо обычного крепежного болта здесь применена зубчатая поверхность, для которой требуется инструмент с ответными шлицами.

Оснастка вставляется внутрь муфты, зубья зацепляются, деталь откручивается рожковым ключом или накидной головкой с храповиком.

Установка обгонной муфты

После демонтажа заклинившей муфты обгонной новая деталь устанавливается алогичным способом. Основными нюансами операции замены являются:

• усилие затяжки 70 – 90 Нм
• установка защитной крышки, предохраняющей от попадания в обоймы пыли и грязи

Если в авто эксплуатировался генератор без обгонной муфты, достаточно подобрать модификацию детали с аналогичными посадочными поверхностями для вала и ремня. Эти диаметры должны совпадать полностью.

https://youtube.com/watch?v=ZdJesWSAdXI

Таким образом, даже у специалистов нет единого мнения по поводу целесообразности эксплуатации муфты обгонной вместо традиционного шкива. Окупаемость этого дорогостоящего изделия под сомнением при бюджетной цене ремней и шкивов без двух обойм с роликами внутри. Но основное предназначение – сглаживание моментов инерции на валу, обгонная муфта выполняет в полном объеме без нареканий.

Еще пару десятилетий назад автомобили комплектовались стандартными генераторами, якорь которых приводился в движение через шкив и натяжной ремень от коленчатого вала двигателя, связывались между собой механизмы напрямую, жестко. Обгонная муфта генератора появилась в авто относительно недавно, внедрение этого устройства позволило сгладить передачу крутящего момента от ДВС, за счет чего ремни стали выходить из строя города реже, также увеличился ресурс и генераторных подшипников.

Хотя новшество и приносит определенную пользу, у него есть свои недостатки. Со временем этот узел изнашивается (в среднем ресурс составляет около 100 тыс. км), поэтому нуждается в периодической замене. Ремонтировать саму обгонную муфту генератора (ОМГ) довольно сложно, так как она считается неразборной деталью, хотя некоторые специалисты берутся перепрессовать подшипник. В этой статье мы рассмотрим, по какому принципу работает данный узел, насколько он важен в составе транспортного средства, и как производится его снятие или замена.

Последствия поломки обгонной муфты

По оценкам специалистов, ресурс муфты не намного больше 100 тыс. км, что объясняет, почему именно после такого пробега муфту рекомендуется заменить. Промедление опасно тем, что выработавшая ресурс муфта способна заклинить, после чего шкив, по сути, превращается в обычный. Вибрация ремня увеличивается и становится хорошо заметной визуально, появляются шумы, посвистывания ремня, щелчки натяжителя, что, к слову, может служить сигналом для автовладельца, что муфта больше неработоспособна. После этого ремень не жилец, его натяжитель, кстати, тоже. Если при замене разорвавшегося ремня не заменить заклинившую муфту, а так запросто могут сделать мастера на все руки, не разобравшиеся, что на генераторе стоит необычный шкив, ремни будут продолжать рваться как в старые времена, если не еще быстрее. Ускорить заклинивание муфты можно, позабыв при замене установить на шкив защитную пластиковую крышку, которая идет в комплекте с муфтой. В этом случае внутрь муфты начинает проникать грязь, способствующая коррозии и износу.

Возможен иной вариант развития событий: муфта не заклинивает, а, наоборот, утрачивает способность блокироваться роликами в нужный момент и вращать якорь генератора, в результате чего генератор перестает вырабатывать энергию. Такой вариант более сложен для самостоятельной диагностики, так как при снятом ремне и прокручивании шкива рукой может оказаться, что вал якоря, не встречая сопротивления, тоже будет вращаться как должно. Но стоит только снова накинуть ремень на место, запустить двигатель и дать генератору нагрузку, как наружная обойма муфты начнет свободно прокручиваться относительно внутренней. Были случаи, когда муфта и вовсе разбалтывалась до такой степени, что при работе разваливалась на части, и известны казусы, когда эти части повреждали капот.

Типичные неисправности механизма свободного движения и методы их диагностики

Как и все подвижные механизмы, обгонная муфта подвержена естественному износу, механическим повреждениям, засорениям и загрязнениям или некачественно проведенным сервисным работам по обслуживанию генератора.

Как определить, что шкив свободного хода вышел из строя:

• при запуске мотора появляется шум;
• в процессе эксплуатации транспортного средства от ремня генератора исходят щелчки;
• сам ремень движется рывками и вибрирует.

Визуальная и аудиальная диагностика без демонтажа

1. Включаем двигатель в холостой режим — при активном движении натяжителя ременной передачи муфта неисправна.
2. Разгоняем двигатель до 2 тыс. оборотов и отключаем. Жужжащий или свистящий звук – признак неисправности подшипников механизма. Звук треска – свидетельство износа муфты.

Методы диагностики демонтированной муфты

После того, как методы визуальной диагностики показали наличие неисправности, демонтируем муфту. При ближайшем рассмотрении нужно заблокировать внутреннюю обойму, а внешнее кольцо – прокрутить по ходу его естественного движения при работе в системе или в обратном направлении.

Если внутренняя обойма движется – муфта изношена. Если внешнее кольцо не крутится в направлении, обратном движению ремня генератора – шкив неисправен.

Обгонно-реверсивные механизмы свободного движения при проверке должны пружинить, если внешнему кольцу задано направление прямого вращения привода, и свободно вращаться в обратном направлении. При нарушении хода муфта подлежит замене.

Признаки и причины неисправности инерционного шкива

Неисправность обгонной муфты можно определить по следующим признакам:

• под капотом появился щелкающий звук, который особенно хорошо слышен на оборотах меньше 2000;
• ремень стал чаще выходить из строя, или увеличилась вибрация натяжного ремня;
• пропадала зарядка.

В основном в ОМГ заклинивает подшипник, то есть, муфта становится постоянно включенной, якорь всегда крутится в независимости от оборотов ДВС. В этом случае генератор работает, как с обычным шкивом, поэтому ремни, генераторные подшипники, натяжные ролики получают дополнительную нагрузку, выходят из строя чаще. Некоторые автовладельцы, не желая заморачиваться с заменой муфты, заваривают подшипник, предпочитая лишний раз заменить ремень, чем покупать новый инерционный шкив.

Когда ролики ОМГ перестают блокироваться, ротор генератора практически не крутится, пропадает зарядка. При этом внешним осмотром определить неисправность сложно: если скинуть ремень и вращать рукой вал за шкив, якорь будет крутиться, так как не встречает никакого сопротивления, дефект проявляется только под нагрузкой. Обнаружить поломку в любом случае удается, если муфта совсем разваливается, в некоторых особенно запущенных случаях она и вовсе отлетает.

Инерционный шкив выходит из строя по следующим причинам:

• по истечению ресурса (через 100-150 тысяч километров пробега);
• из-за попадания грязи в механизм при отсутствии защитного колпачка;
• из-за слишком сильной натяжки ремня;
• в результате механического повреждения (после удара);
• если генератор установлен с перекосом.

Со снятым ремнем муфту проверяем так:

• прокручиваем шкив рукой и резко его останавливаем, при исправном механизме будет заметно, что якорь после остановки еще некоторое время двигается;
• отверткой жестко фиксируем крыльчатку от проворачивания, пытаемся провернуть ОМГ: она должна вращаться против только часовой стрелки и застопориваться, если ее пытаться направить в противоположную сторону.

Еще можно визуально проконтролировать, как ведет себя инерционный шкив в работе – после остановки двигателя при исправной муфте лопасти ротора должны некоторое время вращаться.

Примеры использования

Торцевые гаечные ключи и отвертки

Торцевые гаечные ключи, оснащенные храповым механизмом, ещё называют трещотками. В самом простом варианте конструкции в трещотку стовят по две собачки. Поворотом рычажка можно либо отворачивать гайку, либо её закручивать, не вынимая ключа на каждом обороте, как с обычным инструментом.

Socket Wrench Animation

Торцевые гаечные ключи с храповым механизмом

Кабельные стяжки

Кабельные стяжки делают из пластика одной деталью. Собачка прижимается к зубчатой пластине силой упругости. После затягивания стяжка не ослабляется даже при очень большом усилии.

Храповой механизм кабельной стяжки

Противооткатные устройства

Изначально противооткатные устройства с храповым механизмом начали использовать на железной дороге в горах Пенсильвании, США, при перевозке угля примерно с 1846 года. Чтобы груженый состав по крутому склону не откатился назад в случае отказа двигателя паровоза, на вагонах устанавливались «собачки».

Позже эта схема нашла применение на американских горках, чтобы в случае отключения электричества поезд с любителями острых ощущений не покатился назад.

Противооткатное устройство тележки на американских горках

Лебедки

Лебедки – это механизм для перемещения предметов с помощью каната. Электрическую лебедку устанавливают во внедорожники, чтобы вытянуть из трясины застрявший автомобиль.

Чтобы натянутый трос не разматывался с барабана используют храповой механизм. Примеры его использования на ручных лебедках можно увидеть на этих фотографиях.

Храповой механизм в ручных лебедках

Обгонная муфта велосипеда

Обгонную муфту (англ. overrunning clutch) также называют муфтой свободного хода. Она позволяет предотвратить передачу крутящего момента от ведомого вала (колеса) к ведущему (на цепь и педали), если ведомый вал начинает вращаться быстрее. Например, после прекращения вращения педалей без муфты свободного хода колеса продолжали бы раскручивать цепь и педали, как это было в первых велосипедах. То же самое было бы при спуске с горки.

Впервые обгонную муфту с простейшим храповым механизмом запатентовал в 1869 году Уильям Ван Анден из Покипси, штат Нью-Йорк, США. В обгонной муфте Ван Андена храповик был встроен в ступицу переднего колеса велосипеда.

Примерная схема муфты свободного хода (обгонной муфты) с храповым механизмом Ван Андена

Почти все современные велосипеды – заднеприводные. Обгонная муфта в них встраивается в заднюю втулку или заднюю звездочку. Обгонные муфты с храповым механизмом издают характерный звук и их еще называют велотрещотками.

Ratchet mechanism 5

Пример работы муфты свободного ходаМуфта свободного хода с храповым механизмом в задней звездочке велосипеда

Обгонная муфта стартера автомобиля

Механизм свободного хода с храповиком используется в стартерах автомобилей как защитное устройство. Стартер – это механизм, который с помощью электромотора запускает двигатель внутреннего сгорания, вращая его коленвал через маховик.

Скорость вращения ведомого зубчатого колеса стартера невысокая – может быть около 3000 об/мин. После запуска двигатель на холостом ходу развивает около 1000 об/мин. Но передаточное отношения стартер-маховик из-за разности диаметров зубчатых колес может достигать значения 20:1. Т.е. запущенный двигатель на холостых оборотах может раскрутить электромотор стартера до 20 000 об/мин.

Чтобы стартер не вышел из строя после запуска двигателя на него ставят обгонную муфту.

Стартер автомобиля

Коробка передач автомобиля

В данном примере собачка храпового механизма используется для перевода автоматической коробки передач в режим парковки.

Храповик в автоматической коробке передач автомобиля

Как проверить обгонную муфту генератора?

Как проверить обгонную муфту, ведь перечисленные признаки могут быть вызваны и другими агрегатами? К сожалению никакого инструмента для диагностики этого узла не существует. Также проверка обгонной муфты усложняется тем фактором, что самый эффективный метод — это проверка демонтированной детали, а это может быть сложно и долго.

Так как проверить обгонную муфту генератора без демонтажа генератора или самой детали? Включите двигатель, раскрутите его минимум до 2000 оборотов, а лучше больше, и потом выключите зажигание. Если слышите гудящий звук замедляющегося генератора, то значит все в порядке. Если слышите свист или жужжание, то скорее всего подшипники муфты изношены. Если слышите треск, она однозначно заклинила.

Когда стоит обгонная муфта OAD вида, то не снимая ее, на автомобиле, можно проверить еще и с помощью специального инструмента, который позволит прокручивать вал генератора. Если вы чувствуете как при прокручивании в направлении движения шкив проворачивается с растягиванием пружины — все в порядке. Если вы не можете его проворачивать либо пружина не тянется, то муфта однозначно непригодна для эксплуатации. Замене обгонная муфта подлежит если приходится прикладывает усилие более чем 1-1.5 Нм либо крутится рывками.

Если же вы все-таки сняли муфту с автомобиля, то проверка элементарная. Просто заблокируйте пальцами внутреннюю часть шкива и покрутите внешнюю часть. У работающей муфты она будет крутиться в одну сторону и блокироваться при движении в другую сторону. Нерабочая муфта будет или крутиться в обе стороны или не крутиться вообще.

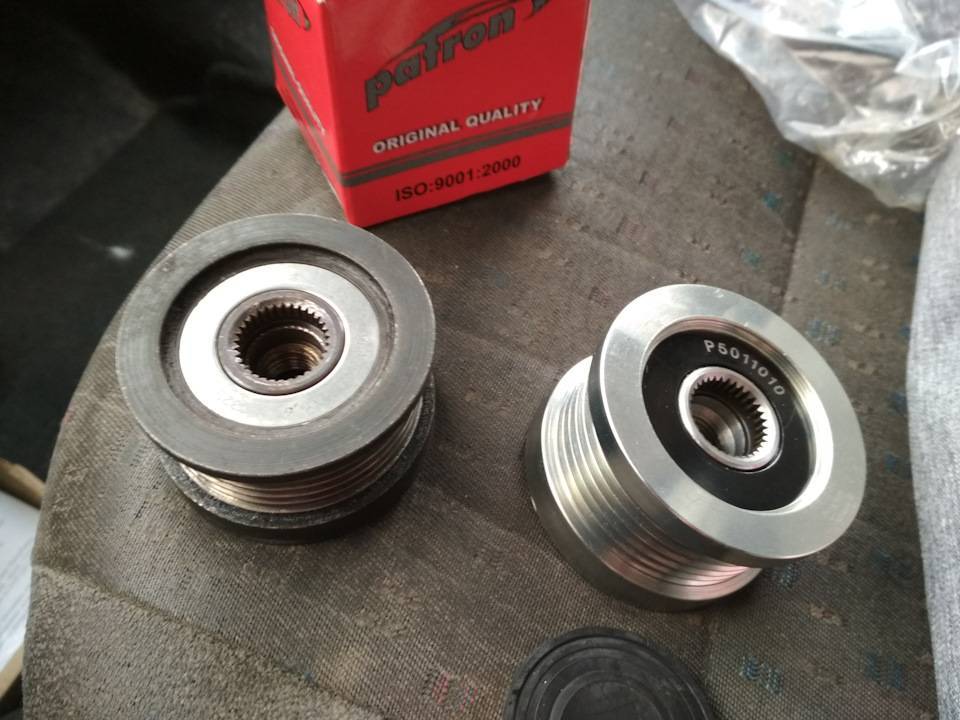

Чтобы не проводить подобных проверок, лучше всего менять эту деталь каждые 100 000 километров, если другое не предписано автопроизводителем. Средний ресурс этой запчасти именно такой, и если она не вышла из строя раньше, то лучше не рисковать. Одновременно вместе с муфтой стоит менять натяжитель и ремень, а также другие сопряженные детали, если они есть. Причем если муфта вышла из строя раньше, то ремень все равно стоит заменить. Потому что когда шкив с нерабочей муфтой успел поработать какое-то время, он однозначно повредил ремень и тот скоро порвется. Вам же не нужен этот риск?

Выбор нового механизма

• VIN-коду;
• Параметрам автомобиля (марка, модель, год, двигатель);
• Каталожному номеру запчасти.

Практика успела показать, что в покупке оригинальной запчасти нет необходимости. Обгонные муфты для первичной комплектации автомобилей производит ограниченное число фирм. Они же представлены и на вторичной рынке. На вторичном рынке их продукция реализуется под именами собственных брендов. Хоть качество неоригинальных запчастей может немного уступать качеству оригиналов, их стоимость оказывается намного более демократичной

Стоит обратить внимание на обгонные муфты под именами таких брендов:

• Valeo (Франция);
• INA (Германия);
• Gates (США);
• Magneti Marelli (Италия);
• LUK (Германия).

Более дешевые, но при этом не настолько качественные аналоги предлагают WAI (США), Nipparts (Нидерланды), ERA (Италия), ZEN (Бразилия), Lynxauto (Япония). Особенно распространены муфты от Lynxauto, однако многие покупатели сходятся во мнении о том, что это далеко не японский продукт – качество запчастей данного бренда может сильно варьироваться. Мы рекомендуем покупать муфты от производителей, которые одновременно являются конвейерными поставщиками. При покупке автозапчасти имеет смысл проверить каждое изделие на предмет механических дефектов, а также посмотреть страну производства (в случае упаковщиков страна может отражать качество изделия).

Виды, классификация и назначение: коротко о главном

Различие между муфтами роликового типа и с храповым механизмом заключается только в механизме зацепления внешней и внутренней полумуфт. В муфте храпового типа во внешней обойме вместо зацепных пазов находятся зубья с упором на одну сторону – с помощью фрикционных пружины обе полумуфты входят в зацепление друг с другом за счет зубьев, что и обеспечивает блокировку узла.

Конструктивное предназначение и преимущества использования в трансмиссии обоих типов муфт схожи – среди плюсов муфтового соединения ярко выделяются:

• Простота устройства и неприхотливость в обслуживании.
• Упрощение конструкции узла трансмиссии.
• Автономная работа агрегата и отсутствие в необходимости использования приводов управления.

При этом каждый вид муфты имеет собственный ряд недостатков. К основным минусам муфты роликового типа относят:

• Большие трудозатраты при производстве.
• Требовательность к соосности полумуфт при установке.
• Отсутствие возможности регулировки.

Среди минусов агрегата с храповым механизмом принято выделять:

• Ускоренный износ и большую нагрузку на деталь при зацеплении.
• Повышенный уровень шума при работе.
• Невозможность установки на высокооборотные элементы трансмиссии.

Назначение

Функция муфты состоит в том, чтобы устранять инерцию с ротора, которая поступает на ремень генератора. Это позволяет продлить его срок службы с 30 тыс. км. (как было раньше, до разработки устройства) до 100 тыс. км.

Заклинивание.

Это самая распространенная неисправность. Наступает после 100-150 тысяч километров пробега. К сожалению, обгонная муфта является необслуживаемой и имеет конечный ресурс.

Заклинивание неприятно тем, что почти никак не проявляется, до того момента пока ремень не достигнет критического износа (разве что натяжитель дергается). После того как износ ремня станет запредельным он или заскрипит или соскочит.

Проскальзывание.

При слабом проскальзывании обгонной муфты, генератор не будет развивать полной мощности. Вы увидите это по индикатору напряжения, затрудненному запуску и снижению яркости фар.

Если вовремя не принять меры, обгонная муфта полностью потеряет связь с якорем генератора и будет вращаться сама по себе.

Вы увидите это по горящему индикатору отсутствия заряда:

С большой долей вероятности, проскальзывание обгонной муфты генератора будет сопровождаться свистом и шумом.

Естественно, при такой неисправности долго ездить не выйдет. Можно просто встать посреди дороги или не завести машину после стоянки.

Устройство

Обгонная муфта генератора представляет собой две обоймы:

• внешняя, соединена со шкивом генератора;
• внутренняя, связана с валом якоря генератора;

Между ними есть слой специальных роликов, уложенных в два слоя:

• 1 уровень — игольчатые подшипники;
• 2 уровень — профилированные фигуры. Они нужны для того, чтобы выполнять роль стопорного механизма.

Эти обоймы интегрированы друг в друга.

Принцип работы

Когда двигатель начинает работать, вращение внешней обоймы муфты начинает усиливаться. Ролики, выполняющие роль стопорного устройства, замыкаются. При этом внешняя часть связывается с внутренней. Одновременно раскручивается вал и шкив генератора.

При прекращении работы отработанные газы начинают отходить. При этом замедляется вращение коленчатого вала. Внутренняя часть обоймы обгоняет по вращению внешнюю. Параллельно стопорный механизм открывается и её связь со внешней частью муфты становится слабее. Из-за этого внутренняя обойма перестаёт тормозить.

Это полный цикл работы узла устройства. Один процесс следует за другим. При этом инерция от ремня передаётся шкиву и ремню генератора.

Применение муфты

Механизмы свободного хода нашли широкое применение в узлах автомобилей различных производителей. Итак, обгонная муфта присутствует в:

• системах запуска двигателя внутреннего сгорания (ДВС): здесь устройство свободного хода является частью стартера. В момент, когда двигатель запустился и набрал рабочие обороты, муфта отключает от него стартер. Без муфты коленчатый вал двигателя мог бы повредить стартер;
• АКПП классического типа: в них механизм свободного хода является частью гидротрансформатора – устройства, которое отвечает за передачу и изменение крутящего момента от ДВС к коробке передач;
• генераторах – здесь муфта выступает в качестве защитного компонента, ограничивая передачу крутильных колебаний от коленчатого вала ДВС. Также муфта нейтрализует колебания на ремне генератора, снижает шумность ременного привода. В целом, здесь механизм свободного хода существенно продлевает срок службы генератора.

Некоторые виды обгонных муфт

Обгонные муфты, как правило, имеют несложную конструкцию. Для включения/выключения муфты не требуется каких-либо дополнительных исполнительных механизмов.

Самыми простейшими обгонными муфтами можно считать роликовые и сухариковые. Роликовая муфта получила широкое распространение в технике благодаря своей простоте, бесшумности в работе и высокой надёжности:

Обгонная роликовая муфта

Муфта состоит из двух колец – внутреннего и внешнего. В углублениях внутреннего кольца, который является ведущим валом, установлены ролики, которые под действием пружин прижимаются к канавкам на внешнем кольце, ограничивая тем самым его самостоятельное вращение, в результате чего внешнее кольцо начинает вращаться синхронно с внутренним. При достижении внешним кольцом большей угловой скорости, чем у ведущего вала, ролики под действием центробежной силы сжимают пружины, вследствие чего выходят из зацепления с внешним кольцом, которое, не передавая усилий на ведущий вал, может развивать гораздо большую угловую скорость, не повреждая возможными перегрузками весь механизм (трансмиссию).

Самым очевидным является применение обгонных муфт на велосипедах – именно благодаря этим несложным устройствам велосипедисты избавлены от необходимости всё время крутить педали. При отсутствии обгонной муфты на ведущем колесе жёсткое соединение ведомой звёздочки и ступицы колеса педали бы вынуждены всё время крутиться.

Впрочем, на «живом примере» можно более наглядно объяснить и описать принцип действия обгонных муфт, используя в качестве примеры и других образцов использования муфт, попутно рассмотрев некоторые варианты их устройств и предназначение в работе того или иного механизма.

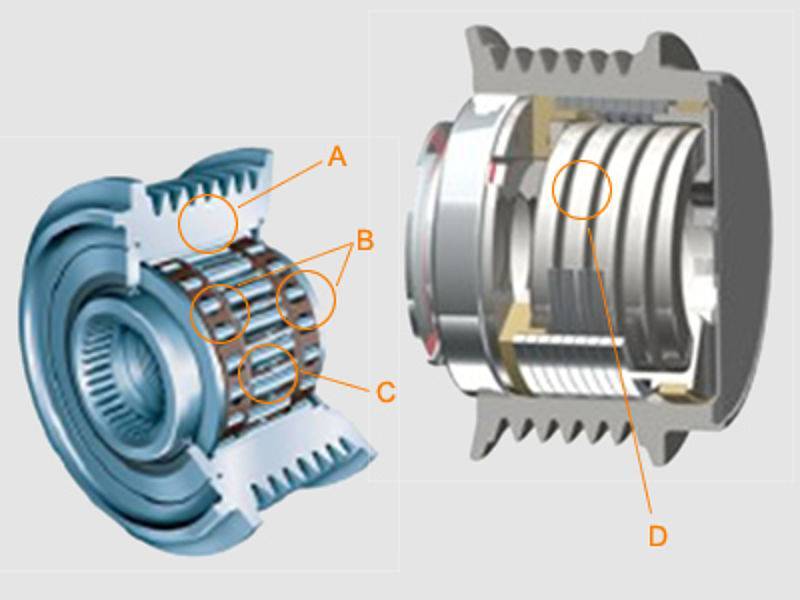

Строение обгонных муфт:

1. Обойма наружная. Внешняя обойма зацепляется со шкивом.
2. Обойма внутренняя. Внутренняя обойма соединяется с якорем — валом генератора.
3. Ролики в два ряда. Они являются соединительными элементами наружной и внутренней обойм. Первый ряд роликов — это игольчатые подшипники. Второй ряд — это спец профилированные фигуры, свободно катающиеся в обойме и являются стопором.
4. Контактная пластина с установленной в ней сальником.
5. Втулка цилиндрическая.
6. Втулка с наклонными плоскостями.
7. Крышка пластиковая.
8. Прокладка из материала эластомер.

9. Профиль со шлицами.
