Пятиступенчатая коробка передач и четырехступенчатая КПП: особенности МКПП и АКПП

История развития МКП, от Ford T до Bugatti Veyron

Со времен появления первого автомобиля и по наши дни конструкторы используют следующие типы МКП:

2-х ступенчатая планетарная коробка стояла на знаменитом Ford T, чей выпуск начался в 1908 году.
3-х ступенчатая МКП появилась в 1920 году. Просуществовала до конца 60-х годов двадцатого века. Встречается на раритетных автомобилях, находящихся в частных коллекциях.
Четырехступенчатая МКП появилась на свет всего на три года позже трехступенчатой. Но из за отсутствия синхронизаторов плохо выдерживала ударные нагрузки при использовании неопытным водителем. Большинство производителей устанавливали на свои автомобили трехступенчатую МКП, четырехступенчатая считалась спортивной опцией.
Пятиступенчатая коробка передач появилась в 70-х годах прошлого столетия, а уже через десять лет ей оснащалось подавляющее большинство легковых автомобилей.
6-ти, 7-ми, 8-ми ступенчатые коробки разрабатывались с 2000 года, и на данный момент устанавливаются на автомобили Элит класса. К примеру, 5-ти ступенчатая коробка, оснащенная двумя дополнительными передачами Overdrive, стоит на BMW M5.

Трёхвальная МКПП

Главная ее особенность – число валов. В конструкции используется три вала. Это:

Ведущий (он же первичный).
Ведомый (иное название – вторичный).
Промежуточный.

Первичный соединен с узлом сцепления. Энергия от него передается на промежуточный посредством определенной шестерни. Ведущий и промежуточный вал всегда находятся в зацеплении. Промежуточный находится параллельно относительно первичного. Ведомый установлен на одной оси с первичным. В устройстве КПП имеется упорный подшипник. Элемент установлен на ведущем валу, в который входит вторичный. Шестерни первичного при этом могут свободно вращаться, поскольку они не закреплены жестко. Шестерни вторичного вала МКПП взаимодействуют с шестернями промежуточного постоянно. Это значит, что на «нейтралке» вращательный момент от первичного вала идет на промежуточный, а затем на шестерни вторичного. Но автомобиль не совершает движения, так как шестерни КПП не закреплены и вращаются свободно.

На трёхвальной МКПП синхронизаторы расположены на валу и не вращаются. Но они могут перемещаться в осевом направлении благодаря шлицевому соединению. Чем еще особенный данный тип МКПП? Узел переключения скоростей находится на корпусе КПП. Он состоит из:

Рычага.
Нескольких штоков с вилками.

Дополнительно данный узел оснащается блокирующим устройством, которое защищает от включения нескольких скоростей сразу.

Управление вилкой КПП может осуществляться дистанционно. Такая конструкция используется, когда нет возможности установить рычаг напрямую в коробку. В этом случае конструкция предполагает наличие шарнирных тросов или кулисы. Данный вариант часто используется на автобусах и грузовиках.

Как работает трёхвальная МКПП:

Когда рычаг КПП находится в «нейтрали», вращательный момент не передается от ДВС на колеса. Когда водитель меняет положение рычага КПП, вилка двигает синхронизатор.
Муфта выравнивает обороты ведомого вала коробки и шестерни, а далее входит в зацепление.
Шестерня вторичного вала МКПП блокируется.
Трансмиссия передает вращательный момент на колеса с определенным передаточным числом.

Переключения осуществляются менее, чем за полсекунды. Каждая ступень работает в определенном диапазоне скорости движения авто.

Диагностируем неисправности

Неисправности, при которых необходим ремонт коробки.

Сильные шумы в коробке

Изношенные подшипники;
Изношенные зубья шестерен или зубья синхронизаторов;
Расшатались валы в корпусе, при работе происходит их осевое смещение.

Возникают затруднения при переключении передач

Изношен сферический шарнир рычага, отсутствие смазывающего состава в узле переключения;
Деформирован рычаг переключения;
(штоки) возникли заусенцы, прогибы, загрязнились гнезда штоков, заклинивает блокировочные сухари;
Засорились шлицы муфты или шлицы ступицы; повреждены вилки переключения.

Выскакивание или неполное включение передач

Износились лунки под шарики или сами шарики на штоках, поломались пружины фиксаторов;
Изношено блокирующее кольцо на синхронизаторе;
Поломались пружины синхронизаторов;
Изношенные зубья муфт синхронизаторов либо зубчатого венца.

Понижение уровня масла

Износились сальники валов коробки;
Ослабло крепление крышек КПП к корпусу, повреждены уплотнительные прокладки;
Ослабло крепление корпуса сцепления к корпусу коробки.

Полезный инструмент

Вам понадобится:

Две отвертки;
Головки на 17, на 13;
Удлинитель с воротком (трещоткой);
Набор ключей10-27плюс второй ключ на 13;
Ударная отвертка;
Специальный съемник, для снятия стопорных (фиксирующих) колец;
Средний молоток;
Универсальные съемники.

Так ли необходимо брать 6МКПП

Сравнивая 5 или 6-ступенчатые механические коробки передач, возникает вполне закономерный вопрос. Касается он того, стоит ли переплачивать за ещё одну передачу либо же смысла в этом существенного нет.

Тут всё зависит от потребностей и пожеланий конкретно каждого автомобилиста. Если вы заинтересованы в покупке современной и технически более совершенной машины, которая обеспечит вам должный уровень экономии и динамики, тогда однозначно 6-ступенчатные механические коробки окажутся более предпочтительным вариантом, нежели 5-ступенчатые.

Такую коробку с дополнительной передачей стоит брать и тем, кто покупает машину на долгосрочную перспективу, планирует эксплуатировать её ещё не один год, а в последующем хочет выгодно продать. Ликвидность автомобилей с улучшенной механикой более высокая, нежели в случае с 5МКПП. Такие коробки постепенно теряют свою актуальность, водители начинают понимать разницу, и между одинаковыми автомобилями с МКПП стараются выбирать ту, у которой 6 ступеней, а не 5.

В пользу 5МКПП говорит только более низкая стоимость. При покупке новой машины на коробке можно сэкономить около 50 тысяч рублей. Но затем эти же деньги вы потратите на более частый ремонт, обслуживание, замену масла. Не забывайте о несколько увеличенном расходе топлива. Да, за пару месяцев 6МКПП себя не окупит, а вот через 1-2 года точно уже пойдёте в плюс при достаточно активной эксплуатации.

Двухвальная механическая коробка передач

В коробках данного типа используются только 2 вала: ведущий и ведомый. Предназначение всех элементов конструкции аналогично рассмотренному выше случаю. Основное отличие двухвальных коробок заключается в параллельном расположении валов, отсутствии прямой передачи и создании передачи не двумя, а одной парой шестерен. Шестерня главной передачи жестко закреплена на ведомом валу, между остальными шестернями расположены синхронизаторы.

Обычно в двухвальных коробках в одном корпусе совмещаются узлы переключения передач, блоки шестерен, валы, синхронизаторы и дифференциал. Поэтому для уменьшения продольного размера могут использоваться несколько ведомых валов, которые попеременно вращают своими шестернями главной передачи ведомую шестерню, приводящую в действие дифференциал.

Для включения передач в двухвальных коробках задействуются рычаги выбора передачи и специальный шток переключения. При повороте рычага в салоне приводится в движение рычаг выбора передачи. После этого происходит продольное движение и включение штока переключения, который для блокировки шестерни толкает зубчатым венцом муфты синхронизатора соответствующую вилку на ведомом валу. Принцип работы передачи ”задний ход” аналогичен трехвальным коробкам.

АКПП или МКПП

Будущий владелец, выбирая между механикой и автоматом, в первую очередь должен определить для каких целей приобретается автомобиль:

для городского перемещения;
для преодоления лесного бездорожья, снежных заносов;
для буксировки тяжелой техники, перевозки грузов.

Немаловажен стаж и опыт вождения. Какая коробка передач лучше для усвоения новичком? Начинающий водитель должен чувствовать себя за рулем уверенно, чтобы не создавать аварийных ситуаций. Сразу приходит ответ: коробка автомат, но для обоснованного вывода сравним плюсы и минусы механики и автомата.

Читать далее: Узкоспециализированная шпаклевка со стекловолокном для авто: достоинства и недостатки

Цена вопроса

Минусы АКПП начинаются с цены. Машина на автомате стоит на 50 000 рублей дороже механики. И это вполне обосновано: покупатель платит за комфорт и сложную конструкцию. Чаще всего производители устанавливают в автомобили покупные коробки, поэтому не могут влиять на стоимость агрегата.

Обе коробки передач: механика и автомат, нуждаются в замене масла. Масло работает как смазка и отводит лишнее тепло, предотвращая износ трущихся деталей. Кроме того оно создает пленку на поверхности металла, защищая от коррозии.

В автомате масло служит рабочим телом для передачи мощности двигателя и включения передачи. Со временем жидкость скапливает фрикционную пыль, металлическую пудру, становится черной и перегревается. Уровень и качество трансмиссионного масла проверяют каждые 15 000 км, а меняют через 60 000 км. Из-за тяжелых нагрузок жидкость в автомате требует обновления через 40 000 км.

Мастера по ремонту и обслуживанию трансмиссий дают советы:

замена масла в механике и автомате на пробеге до 60 тысяч км поможет избежать неполадок с коробкой;
при техобслуживании АКПП необходимо промывать поддон, менять масляный фильтр и сальники.
старая смазка в МКПП работает как абразив и стачивает зубья шестерней из-за чего появляется гул и шум.

КПД и разгон

Мастерство вождения на МКПП и быстрое переключение рычага позволяют сократить расход топлива, пуская автомобиль накатом.

Надежность

Надежность коробки передач определяется количеством отказов или ресурсом, т.е. сколько механическая или автоматическая трансмиссия отработает до капремонта. Однозначно ответить, что лучше механика или автомат не получится, и вот почему.

Конструктивно простая механика выглядит более надежной. В ней отсутствует гидравлика и электроника, способные выйти из строя. МКПП выдерживает нагрузки в виде буксировки, пробуксовки.

Электронное управление АКПП исключает «человеческий фактор» и контролирует состояние агрегата. Коробки с 4-мя и 5-ю ступенями проще обслуживать, поэтому они надежнее 6-ступок.

Зимнее вождение

Зимой коробка автомат дольше прогревается из-за большого объема жидкости. Если масло хорошо не прогреть, АКПП будет толкаться за счет снижения давления. Пробуксовка на льду нагружает агрегат, увеличивая износ деталей и масла.

Автомобиль с механической коробкой передач зимой быстрее готов стартовать, чем преимущественно отличается от автомата. Зажатая педаль сцепления позволяет снизить пусковую нагрузку на двигатель. Механике не страшны проскальзывания колес на льду или в снегу.

Комфорт

Разница во взаимодействии автомата и механики с двигателем отражается на его ресурсе. Возможность МКПП раскручивать мотор до предела снижает срок службы силового агрегата. Электроника АКПП контролирует обороты двигателя, не позволяя ему перегреваться.

В механике при неправильной работе со сцеплением фрикционный диск истирается к 40 000 км, хотя его срок службы превышает 250 000 км. Гидротрансформатор в АКПП проработает 200 000 км. Если не менять масло, срок службы сократится вдвое.

Автоматическая и механическая коробки передач проявляют себя на дороге по разному. Машина с автоматом движется плавно, без рывков. Легко вкатывается в горку. Не глохнет.

Техническое обслуживание МКПП

ТО для МКПП заключается, как правило, в проверке уровня масла в ней. Необходимо следить, нет ли подтёков на картере, стыках и заливных и сливных пробках.

Автомобили, оборудованные бортовым компьютером, могут сигнализировать владельцу о проблемах с узлом МКПП. Каждых сигнал компьютера расшифровывается, после чего принимаются соответствующие меры. Расшифровка может быть в мануале к вашему авто или в специальной программе на ноутбуке, который можно подключить к бортовой системе автомобиля. В большинстве иномарок масло в коробке не меняется, если нет никаких неполадок. Необходимо только изредка проверять его уровень (если нет следов утечек).

МКПП – система достаточно простая и ремонтопригодная. Если вам нужен простой и надёжный автомобиль, то выбирайте машину, оборудованную МКПП.

Какую КПП можно поставить на ВАЗ 2107

Изначально «Семерка» выпускалась с «четырехступкой», поэтому на нее можно установить любую ВАЗовскую коробку от заднеприводных «Жигулей». Следуют знать, какие функции будет выполнять автомобиль. Если его использовать как рабочую лошадку, возить грузы, таскать прицеп, то подойдет четырехступенчатая КПП. Она более выносливая и устойчивая к переменным нагрузкам. Если же необходима скоростная езда по автомагистралям, то подойдет пятиступенчатая КПП.

Есть возможность устанавливать коробки с иномарок.

Лучший вариант — коробка с итальянской модели «Фиат», так как это прототип нашего ВАЗа.

Также можно еще установить с «БМВ» ранней модели, но для монтажа придется переделывать крепления.

Когда имеет смысл замена?

Стоимость ремонта родной или новой АКПП иногда значительно превышает стоимость МКПП. Когда старые коробки-автомат восстанавливать нецелесообразно, проще воткнуть механику. На автомобилях до 97 года поменять коробку проще простого – они с двигателем не связаны между собой. А вот после 97 года они начали комплектоваться одним электронным блоком управления или двумя, работающими в паре. Правда, это зависит от модели АКПП. Старые разработки без электронных блоков управления до сих пор спокойно ставятся на совершенно новые автомобили. При переходе на МКПП, на автомобилях со сложными электронными блоками управления возникает куча проблем. Компьютер начинает выдавать ошибки, двигатель глохнет и ведет себя странно. Некоторые такие сложности можно решить, а некоторые нет. Переход на МКПП в таком случае может сильно разочаровать владельца. Автомобиль будет вести себя странно, постоянно требуя внимания и каких-либо действий. Например, выхода из ошибок каждые 15 километров, поскольку «мозги» автомобиля «прошиты» под АКПП.

Если на автомобиль владельца запчасти не производятся уже лет 20 и найти их можно только с помощью сложного поиска в интернете, то тогда замена на МКПП вполне имеет смысл.

Ремонт коробки старого Порше может в десять и более раз превысить стоимость установки механики

Ремонт коробки старого Порше может в десять и более раз превысить стоимость установки механики. Некоторые профессионалы могут срастить двигатели и коробки совершенно разных производителей и поколений.

На автомобилях после 97 года, на которые поставить механику слишком уж сложно, можно поставить двигатель в сборе с МКПП. Продажа старого двигателя и запчастей от АКПП частично покроет расходы. Например, роторный двигатель от Мазда РХ-8 в хорошем состоянии обойдется в 400000 рублей, коробка в 60000. Вместо роторного двигателя можно без особых проблем поставить вышеуказанный турбированный двигатель от Тойота в сборе с МКПП и за 200000 получить надежный автомобиль со спортивным характером, который долго не будет знать проблем.

Что потребуется?

Замена коробки – процедура достаточно сложная. Для этого понадобится как минимум теплый бокс с ямой или подъемником. Сама АКПП весит немало и для её снятия понадобится кран или помощь нескольких человек. Сами процедуры по замене потребуют большого спектра инструментов: различных ключей, шестигранников, дрели, шуруповерта, отверток и так далее. Проведение процедуры требует опыта работы руками и четкого понимания, что и как должно работать.

Процесс замены АКПП на МКПП

Инструкций по смене вида коробки официальные производители не выпускают, информацию можно найти только в интернете, и далеко не всегда полную. Тем не менее опытные в работах с автомобилем автовладельцы, периодически выполняют данные операции самостоятельно, и, в большинстве случаев, им удается решить все сопутствующие проблемы.

Детали необходимые для свапа:

Сама механическая коробка передач. И крепления к ней. На АКПП и МКПП они могут отличаться.
Маховик и корзина сцепления. Эти детали подлежат балансировке, поэтому их лучше брать с одной машины. Диск сцепления лучше поменять на новый.
Полуоси – отличаются у АКПП и МКПП.
Кулиса. При ее установке обычно требуется расширить некоторые отверстия, лучше обработать их антикором.
Педальный узел. Педаль сцепления потребует установки шланга, цилиндра и отверстий под него.
Стартер переделывается или заменяется на новый из-за включенной блокировки. АКПП нельзя завести при включенной передаче. Обычно просто ставится перемычка.
Фонари заднего хода понадобится переделать, чтобы они работали с задней передачей МКПП.

Если АКПП идет уже со сложными электронными блоками управления, то в этот список может добавиться: перепрошивка, установка хитрушек и обманок, замена приборной панели и так далее. Иногда для того чтобы заставить машину работать правильно, необходимо будет ее серьезно переделать. В зависимости от случая, это может быть совсем просто или же не решаемо.

Почему 8-ми ступенчатый автомат ZF стал популярен?

Дело в том, что в отличие от других коробок передач, 8-ми ступенчатая трансмиссия ZF может применяться на автомобилях с различным типом приводов. В том числе и на полном приводе. Также эта трансмиссия может быть установлена не только на бензиновые автомобили, но и легко интегрируется в дизельные транспортные средства. И это еще не все. В том числе коробка ZF легко может быть установлена в гибридные модели автомобилей.

Ну и наконец 8-ми ступенчатая коробка имеет широкий диапазон выходных мощностей.

В том числе конструкция восьмиступенчатой автоматической трансмиссии ZF позволяет конструкторам устанавливать двигатели не поперек, а вдоль оси транспортного средства. Также коробка ZF управляется уникальным программным обеспечением, настройку которого можно легко изменить под конкретную модель.

Кроме того, не стоит забывать, что 8-ми ступенчатый немецкий автомат в своих множественных модификациях и версиях подходит под огромное количество различных моделей, которые имеют разный крутящий момент и мощность.

В результате автопроизводители могут купить у компании ZF именно такую трансмиссию, которая будет идеально подходить под конкретную модель, а затем с помощью программирования могут адаптировать коробку по своему личному усмотрению. Это экономит автомобильным компаниям миллиарды долларов, которые нужны для разработки своих собственных коробок передач.

4х ступенчатая коробка передач: плюсы и минусы

Опыт показывает, что 4х ступенчатые коробки передач активно устанавливались на автомобилях, которые производились в прошлом столетии. В том случае, если планируется эксплуатировать автомобиль на относительно низких скоростях (менее 100 км/ч), данный вариант имеет ряд преимуществ:

высокая надежность при активной эксплуатации;
простота ремонта.

Стоимость обслуживания играет очень важную роль, так как подобные автомобили способны проходить более 500 тысяч километров. Так, например, проанализировав предложения продажи механических коробок перечач с профильных сайтов типа CARRO.by, можно отметить, что цена полной замены и ремонта гораздо ниже, чем 5-ступенчатой коробки.

Конечно, не следует забывать и о недостатках. Одним из наиболее важных является высокий расход топлива и невозможность развития скорости более 150-170 км/ч. При таком стиле езды расход топлива может превышать заявленный в 2-3 раза, а износ двигателя и трансмиссии увеличивается в разы.

Подобные недостатки характерны как для механической, так и для автоматической трансмиссии. Именно по этой причине автомобильные производители решили отказаться от подобных решений в современных машинах, но все же на некоторые автомобили еще устанавливается 4-х ступенчатая КПП.

Коробка передач ВАЗ 2107 пятиступенчатая схема, ремонт,

АвтолюбителиЗамена натяжителя цепи привода распределительного вала Ваз-2107Post navigationПопулярные статьиРазделы сайта

Конечно же, всем известно, что работы по ремонту двигателя или коробки передач автомобиля лучше доверять профессионалам. Но для каждого владельца ВАЗ 2107 будет совершенно не лишней информация о том, как снять коробку и провести ее ремонт самостоятельно.

Пятиступенчатая коробка передач ваз 2107 нуждается в ремонте при появлении следующих признаков:

появление гула или усиление привычных шумов;
затруднение переключения передач;
самопроизвольное отключение во время движения;

https://youtube.com/watch?v=t4hvIWvZc-E

Эти признаки вызываются износом различных деталей КПП 5, например, подшипников, синхронизаторов, сферических шарниров или сальников. Но в любом случае, при обнаружении неисправностей потребуется снятие и разборка механизма. А для того чтобы проделать все эти действия верно, необходимо ориентироваться в устройстве коробки передач ваз 2107 и уметь ее разбирать.

Устройство КПП на ВАЗ 2107

В целом, пятиступенчатая коробка передач имеет те же самые функции, что и ее предшественницы: она изменяет крутящий момент от двигателя по направлению и величине. Отличия состоят в том, что пятиступка имеет 6 скоростей, включая 1 заднюю скорость.

Схема КПП ВАЗ 2107

Внутри корпуса КПП выделяются:

два вида валов с разным количеством шестерней – первичный и вторичный;
рычаги, отвечающие за переключение передач.

При обнаружении неисправностей коробку рекомендуется снимать, опираясь на инструкцию производителя.

Работы по демонтажу пятиступенчатой КПП ВАЗ 2107

Установка автомобиля на подъемник (можно использовать эстакаду или яму), предваряется отсоединением аккумулятора и снятием панели радиоприемника:

Убрать и разобрать стержень КПП.
Отсоединить крышку с бреши в месте присоединения рычага и убрать наполнитель из поролона.
Убрать приемную трубу от выхлопной системы.
Сместить стартер, отсоединить провод спидометра.
Раскрутить держащие кардан болты и убрать его.
Тем же способом убирается цилиндр сцепления.
После этого коробка передач снимается с машины. Для этого лучше всего пригласить помощников, которые поддержат механизм, пока Вы откручиваете крепежные болты. На этом этапе желательно также слить масло из трансмиссии.

После того, как все эти действия проделаны, делаем ремонт коробки передач ВАЗ 2107.

Процесс ремонта

Приступая к ремонту или тюнингу КПП, постарайтесь как можно тщательнее отмыть все доступные поверхности керосином.

Далее следует аккуратно раскрутить все болты крепления, последовательно высвобождая детали.

Каждая передача разбирается отдельно, при этом важно тщательно проверять не только прокладки, но и сальники. Исправление и диагностика поломок включают замену прокладок, это обязательное условие, сальники же обычно меняются, если они сильно изношены. Разобранная коробка ВАЗ 5 ступка должна быть еще раз промыта, после чего все детали еще раз проверяются на наличие неисправностей и, при необходимости, заменяются новыми

Чаще всего заменять приходится изношенную шестерню или подшипник

Разобранная коробка ВАЗ 5 ступка должна быть еще раз промыта, после чего все детали еще раз проверяются на наличие неисправностей и, при необходимости, заменяются новыми. Чаще всего заменять приходится изношенную шестерню или подшипник.

Для замены деталей можно купить готовый ремкомплект КПП, составленный с учетом наиболее часто возникающих именно в пятиступенчатых коробках неисправностей. Кроме того, перед разборкой трансмиссии подготовьте необходимые инструменты: ударную отвертку, трехзахватный съемник, ключи разных диаметров и динамометрический ключ. Также для обслуживания потребуется фиксирующий клей, комплект прокладок и сальников, желательно наличие ремкомплекта.

Необходимо заметить, что, как и любая коробка передач, 5 ступка ВАЗ 2107 нуждается в периодическом обслуживании для предупреждения возникновения неисправностей во время движения.

После того, как все детали проверены и заменены, можно приступать к сборке КПП, проводя все действия в обратном порядке. В случае, если детали подверглись слишком сильному износу и замена отдельных узлов уже не помогает, может потребоваться полная замена коробки передач на автомобиле ВАЗ 2107.

Таким образом, обслуживание и ремонт КПП ВАЗ 2107 вполне доступно проводить самостоятельно, главное выполнять все требования инструкции по демонтажу и следовать чертежам при сборке.

Сальники КПП и их замена

Сальники в любом механизме, где они есть, исполняют роль прокладок. В данном случае они предназначены для герметизации отверстий, откуда выходят первичный и вторичный валы. Ранее сальники отливались из резины.

В настоящее время из современных композитных материалов, более устойчивых к смене температурного режима и агрессивной среде.

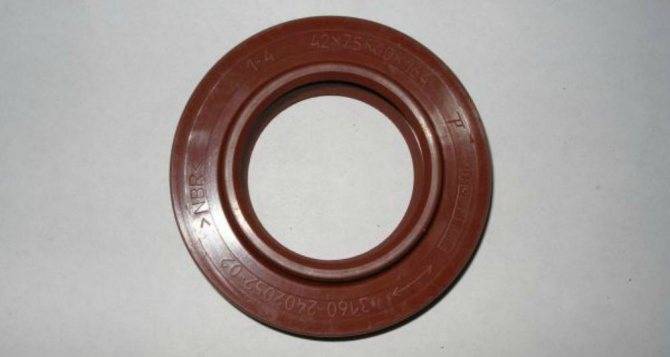

Сальник первичного вала

Сальник, который устанавливается на первичный вал, имеет размеры:

• внешний диаметр – 47 мм;
• внутренний диаметр – 28 мм;
• ширина – 8 мм;
• вес – 20 грамм.

Установлен он в отверстии выхода вала в кожухе сцепления и служит для предотвращения протекания смазывающей жидкости через вал.

Сложности в замене сальника нет, но коробку передач снять придется.

Очередность выполнения работ по смене сальника следующая:

С КПП снять кожух сцепления.
Снять выжимной подшипник и вилку муфты сцепления.
Вынуть отработавший сальник, подцепив его отверткой или ножом.
То место, где находился сальник, хорошо вычистить и протереть насухо.
Установить новый сальник на штатное место.
Поставить на место все детали, которые сняли с коробки в обратном порядке.

Сальник вторичного вала

Сальник, который устанавливается на вторичный вал больше и имеет размеры:

внешний диаметр – 56 мм;
внутренний диаметр – 32 мм;
ширина – 10 мм;
вес – 10 грамм.

Установлен он на выходе вторичного вала сзади коробки.

Очередность выполнения работ по смене сальника следующая.

Открутить гайку крепления фланца, предварительно его зафиксировав.
Снять с вала центрирующее металлическое кольцо.
Снять фланец и шайбу, применяя съемник.
Вытащить старый сальник, применяя инструмент.
Зачистить и вымыть место посадки сальника.
Установить новый сальник.

Принцип работы КПП

Устройство любой коробки передач: сцепление (которое в автоматической коробке называются гидротрансформатором); передаточный механизм из шестерен (планетарный ряд); компоненты, переключающие передачи; система управления.

Принцип работы механической КПП более или менее понятен: водитель вручную переключает передачи, создавая различные комбинации шестерен. Ведущий вал через сцепление соединен с коленвалом двигателя, с ведомым валом соединение не фиксированное.

Нужная пара шестерен выбирается при помощи вилок управляющего механизма. Рукояткой передвигаются приводы, муфты, ползуны. Механизм выбора передачи устанавливается в трансмиссии, на руле или в кузове.

На коротком видео ниже показана вся суть механической коробки передач

Синхронизатор, уравнивающий вращением валов, дает возможность менять скорость без вреда агрегату. Чтобы поменять передачу, нужно нажать на сцепление, отсоединяющее коробку от двигателя. Затем включаем нужную передачу (при старте — первую). Педаль отпускается после изменения скорости.

Как работает синхронизатор:

при расположении рычага на нейтральной, двигатель не взаимодействует с колесами, шестерни свободно крутятся;
после того, как водитель включил передачу, кулиса соединяет рычаг с коробкой, вилка двигает муфту к нужной шестерне через тросики;
одновременно сухари двигают блокирующее кольцо;
вращением шестерни и вала создается трение, благодаря которому до упора проворачивается кольцо;
муфта перестает двигаться из-за того, что кольцо и шестерня расположились друг против друга;
скорости выравниваются, муфта может пройти через кольцо, чтобы соединиться с нужной шестерней, передать крутящий момент;
шестерня и вал блокируются, скорость включается.

Устройство синхронизатора

1 — ступица; 2 — скользящая муфта; 3 — блокировочное кольцо; 4 — пружина; 5 — стопорное кольцо; 6 — косозубая шестерня передачи; а) прямозубый дополнительный венец шестерни; б) внутренняя рабочая поверхность скользящей муфты.

Иногда синхронизатор включает 2 шестерни одновременно. Чтобы авто двигалось задним ходом, монтируется дополнительный вал, оснащенный промежуточной шестерней.

Несинхронизированые механические коробки передач

Скорости вращения шестерен ведомого вала значительно отличаются одна от другой. В этом случае, при попытке переключения передачи муфта просто не сможет соединиться с требуемой шестерней, а зубчатый венец будет разрушен. Для приблизительного уравнивания скоростей вращения шестерни и муфты используется прием под названием «двойной выжим». При переключении на более высокую передачу, водитель сначала выжимает сцепление, затем переводит рычаг переключения в нейтральное положение. Промежуточный вал, а следовательно, и ведомый, прекращают вращение. Затем отпускает сцепление, выжимает и включает нужную передачу.

При переключении с повышенной передачи на пониженную водителю необходимо провести подобные манипуляции, но в момент, когда коробка выключена, следует нажать на педаль акселератора. Этот прием называется «двойной выжим с перегазовкой».
Несинхронизированные МКП использовались в легковых автомобилях вплоть до 40-х годов двадцатого столетия. Сегодня они используются исключительно в спортивных машинах, и вот по каким причинам:

Скорость переключения выше, чем у синхронизированных аналогов
Лучше переносят ударные высокие нагрузки, возникающие в процессе эксплуатации

Неисправности КПП

Коробка на «Жигулях» седьмой модели считается надежным узлом. Если ее во время обслуживать и бережливо относиться при эксплуатации, то длительное время ремонт не понадобится. Однако, все узлы и детали подвергаются износу. Причин этому множество. В любом случае при обнаружении нарушения работы в коробке передач необходимо сделать диагностику и ремонт.

В большинстве неисправности возникают следующих видов.

Одна из передач не включается

Не вскрывая коробки можно предположить что:

износились шарниры и пружины, необходимо заменить, а лучше провести полный ремонт;
на синхронизаторах кольца пришли в негодность, необходимо сменить;
лопнула пружина синхронизатора, сменить;
на шестерни передачи износились зубья, поменять шестеренку.

Выбивает передачу при езде

Бывает, что при включении какой-либо передачи она не произвольно выключается. Возможные причины:

шарнир рычага заклинивает, осмотреть и зачистить;
неисправно сцепление, возможно не до конца включается, отрегулировать, если изношен диск, заменить его;
рычаг переключения сломан, поменять на новый;
вилки, переключающие передачи согнуты, поменять на новые.

Хруст и скрежет в коробке во время движения

Эта неприятность появляется по следующим причинам:

изношены подшипники, их следует поменять, а заодно проверить сальники;
изношены зубы шестерен, в этом случае лучше сделать капитальный ремонт;
не достаточно или нет совсем смазывающей жидкости в коробке передач, найти утечку и устранить, долить масло.

Течь смазки из коробки

Коробка переключения передач устроена так, что смазка не может вытекать самопроизвольно. Но если под автомобилем образовалось масляное пятно, следует произвести ревизию и устранить течь.

Причиной может быть:

износ сальников и уплотнительных прокладок из-за естественного старения резины, необходимо поменять на новые;
разболталось крепления крышек на коробке, подтянуть полностью все гайки и болты;
механическое повреждение корпуса или крышек коробки, если повреждена стальная крышка, ее можно заварить. Если поврежден картер, то лучше его поменять, так как он литой из алюминиевого сплава.

Ступени автоматической коробки передач

Четырехступенчатые автоматы уже довольно давно обосновались на рынке автомобилей и продолжают пользоваться популярностью. Автомобилисты любят их за комфорт, легкость переключения скоростей, надежность и весьма невысокую цену. Но прогресс не стоит на месте, и производители оснащают новые модели автомобилей шести- и даже восьмиступенчатыми автоматическими коробками АКПП. Шестиступенчатый автомат уже не является новинкой – на рынке он присутствует уже несколько лет. Но многие автовладельцы и люди, только собирающиеся приобрести свой первый автотранспорт, терзают себя сомнениями, сколько ступеней на коробке передач достаточно, и стоит ли переплачивать за «шестиступку».

Как это работает

Проще всего пояснить принцип действия данного узла на примере работы механической коробки передач. По сути, МКП это многоступенчатый понижающий редуктор, собранный по трехвальной, а реже по двухвальной схеме. Первичный, или ведущий вал посредством сцепления соединен с маховиком ДВС. Вторичный, или ведомый вал имеет жесткое соединение с карданным валом автомобиля. Третий, промежуточный, вал необходим для передачи оборотов от ведущего вала к ведомому. Валы располагаются параллельно друг другу и собраны в едином корпусе.

На ведущем валу располагается шестерня, передающая движение промежуточному валу. Промежуточный вал оснащен блоком мертво закрепленных шестерен, часто изготовленных как единое целое. Шестерни ведомого вала расположены в щлицах оси или специальных ступицах. Между ними располагаются муфты включения передач, которые вращаются вместе с валом, но способны передвигаться по его продольной оси. Шестерни и муфты ведомого вала могут взаимодействовать друг с другом при помощи зубчатых венцов на своих торцевых поверхностях.

При включении какой либо передачи, кроме заднего хода, муфта, ответственная за ее включение соединяется с соответствующей шестерней и блокирует ее. Двигаясь как единое целое, ведомый вал передает вращение на карданный.

Поступательное движение муфте сообщает водитель транспортного средства, воздействуя на нее при помощи ручки переключения передач, взаимодействующей с вилками и ползунами коробки.

Четырехступенчатая коробка передач и схема ее работы

Цветом выделены:

Первичный вал – оранжевый
Вторичный – желтый
Промежуточный – серый

Цифро-буквенные обозначения указывают на номер передачи и задний ход.

Нейтральное положение и включение первой передачи

Вывод: стоит ли покупать АКПП марки Punch Powerglide 6L50

Трансмиссия Punch Powerglide 6L50 — это довольно надежный, удобный в эксплуатации бюджетный автомат. Он не лишен недостатков, но, согласно отзывам автовладельцев, за такую стоимость сложно найти более приемлемый вариант. Учитывая сложность настройки сцепления на автомобилях УАЗ Патриот с механикой, можно предположить, что автомобили с автоматом будут покупать охотнее. Хотя, если планируется частое передвижение по бездорожью, лучше выбрать старую добрую механику.

Обслуживание трансмиссии не составит труда. Нужно всего лишь своевременно менять масло. Не стоит верить тем, кто говорит, что эта процедура излишняя. Опыт автосервисов показывает, что продукты износа фрикционов загрязняют трансмиссионную жидкость, это сокращает срок службы коробки. Особенно актуальна эта процедура для любителей агрессивной манеры езды.

Заинтересует ли покупателей отечественный внедорожник УАЗ с коробкой автоматом Punch Powerglide 6L50, покажет время. Продажи этого автомобиля стартуют осенью 2020 года. Но что касается трансмиссии, то она знакома многим автолюбителям и, несмотря на свои минусы, внушает доверие.

АКПП Punch Powerglide 6L50

Расположение соленоидов для АКПП Punch Powerglide 6L45, 6L50, 6L80

Каталог запчастей для АКПП Punch Powerglide 6L50

edit this post

Четырехступенчатая коробка передач и пятиступенчатая КПП: что лучше
