Обзор передней подвески ВАЗ-2112 и какие детали в нее входят: устройство и схема

Двигатель

Существует много модификаций двигателя ВАЗ 2110 с целью улучшения его характеристик. Перечень изменений мотора, которые любители тюнинга могут сделать своими руками:

1. В двигатель ставится фильтр нулевого сопротивления.
2. Вносятся изменения в систему подачи горючего в двигатель. Например, устанавливаются жиклеры – дозаторы, контролирующие количество поступающего топлива.
3. Во впускную систему устанавливается дроссельная заслонка большего диаметра для увеличения объема подаваемого воздуха.
4. Модифицируется ресивер.
5. Монтируется прямоточный выхлоп. Эта процедура считается одной из самых распространенных модификаций, производимых любителями автотюнинга.
6. Производятся различные манипуляции с блоком цилиндров. Например, устанавливаются новые распределительные валы.
7. Тюнингуется система охлаждения мотора для получения эффекта холодного впуска.

Замена поломанной пружины

Для замены пружины (которая также не подлежит ремонту) нужно снять амортизатор, отсоединить её от штанги поперечной устойчивости. После этого нужно ослабить винты нижнего рычага, после этого он поддомкрачивается, далее с помощью специального съёмника извлекаем палец шаровой.

Теперь можно медленно отпускать домкрат, вследствие этого пружина ослабляется и легко извлекается из чашки.

Внимание! Новую пружину можно поставить в опорную чашу, только предварительно стянув её специальной стяжкой. После этого точно так же поджимают нижний рычаг, тогда его шаровая опора вошла в поворотный кулак. Затем можно освободить пружину от стяжки

Показана схема сжатия пружины с помощью стяжки

Затем можно освободить пружину от стяжки. Показана схема сжатия пружины с помощью стяжки

После этого точно так же поджимают нижний рычаг, тогда его шаровая опора вошла в поворотный кулак. Затем можно освободить пружину от стяжки . Показана схема сжатия пружины с помощью стяжки.

В заключение нужно сказать, что следить за исправностью подвески вполне по силам и начинающему автомобилисту, главное, чтобы в его распоряжении была эстакада или яма.

Подвеска любого автомобиля состоит из множества различных деталей, на которые возложены различные функции. Одной из таковых деталей является шаровая опора, представляющая собой соединительную часть, за счет которой происходит поворот передних колес в разных направлениях. При неисправности детали могут возникнуть серьезные последствия, поэтому разберемся, как проверить шаровую опору ВАЗ 2107, и что для этого может понадобиться.

Главные узлы

Поговорим про ее устройство. Самый главный элемент передней подвески — ее стойка (гидравлическая телескопическая) – незаменимая в деле амортизации, то есть – обеспечения комфортной езды, без особой тряски (насколько это вообще возможно) по кочкам и ухабам наших дорог. Именно благодаря стойке, а вернее – ее поворотному кулаку с верхним болтом, оснащенным эксцентриковыми шайбой и пояском, обеспечивается возможность изменять развал колеса.

Телескопическая стойка передней подвески ВАЗ 2110

На стойке устанавливаются:

• Специальная пружина;
• Буфер, ограничивающий ход сжатия, изготовленный из полиуретана;
• Верхняя опора. Ее устройство таково: она прикреплена к стойке, к которой крепится брызговик самоконтрящимися гайками. Поэтому, если вы будете производить ремонт своими руками, не упустите этот момент – нельзя использовать обычные гайки;
• Подшипник, дающий возможность для поворачивания стойки совместно с колесами;
• Амортизатор, в котором для лучшей работы установлены пружина и плунжер.

Шаровая опора объединяет нижние части: поворотный кулак и рычаг. Продольные растяжки, нижние рычаги, опоры, которые имеет поперечина, между собой соединяют резинометаллические шарниры. С помощью специальных шайб становится возможной регулировка продольного наклона оси поворота. Радиально-упорный, не регулируемый подшипник крепит ступицы колес.

Шаровая опора ВАЗ 2110

Поперечина – это штанга, с которой соединены нижние рычаги. Посредине она прикреплена к кузову, в чем ей помогают резиновые подушки. Такое, вкратце, устройство передней подвески. А сейчас рассмотрим возможные неисправности, которые можно в одних случаях – устранить своими руками, в других – лучше обратиться к специалистам.

Поперечина ВАЗ 2110

К чему может привести износ шин

Это может быть связано как с неправильной ездой (лихие разгоны, торможения, превышение допустимой нагрузки машины), так и с другими причинами:

• нарушениями углов установки колес;
• большим износом шарниров;
• дисбалансом колес.

«Увод» автомобиля в сторону может произойти из-за разницы давления в шинах, дефекта в резиновых частях одной из стоек. Также подобное возможно по причине износа шин. Быстрый износ резины напрямую связан с неправильной эксплуатацией машины. Резкие разгон и торможение, перегрузки часто бывают причиной изнашивания шин. Но нередко такая ситуация возникает:

• при нарушении угла установки колес;
• при износе шарнирных механизмов;
• при разбалансировки шасси.

Если знать, для чего предназначено большое количество деталей подвески, то можно при каждом осмотре автомобиля на яме или эстакаде контролировать ее состояние. Внимательно отнеситесь к тому, как выглядят защитные чехлы на шаровых механизмах. Не возникли ли на них различные дефекты

Следует уделить внимание состоянию резиновых деталей подвески, под действием времени или чрезмерных нагрузок они могут износиться, а это также приводит к частой замене шин

Диагностика сцеплении ВАЗ 2101-2107

Проверку лучше начать с педали сцепления в модели ВАЗ. Педаль должна свободно двигаться с размахом 4 сантиметра. Если педаль недостаточно свободна ходит, это, и есть причина. В таком случае вы должны наладить и отрегулировать педаль сцепления, затем переходите к проверке цилиндра сцепления. Его толкатель должен двигаться свободно. Также проверьте, не протекает ли цилиндр. Также проведите проверку натяжения троса в сцеплении и проверьте, отрегулирована ли она. Если после всех этих действий вы все-таки слышите посторонние шумы, то проблема может крыться в износе сцепления, тогда обратитесь к специалистам.

О переключении передач

Если есть проблемы с переключением любых передач на данных моделях авто, то ищите неисправности в коробке передач или кулисе. Поэтому желательно проверить исправность и работу кулисы и рычага. Лучше всего начать с проверки рычага коробки передач.

Проблема может крыться в разболтанности рычага коробки. В таком случае снимите кожух, прикрывающий рычаг и подтяните его крепления. В случае, если детали не новые, они могут быть изношенными. Тогда подтяжка не даст нужного результата и нужно будет заменить изношенные запчасти новыми.

Если вы чувствуете люфт, когда переключаете передачи, это может означать проблемы с карданом кулисы. Заводские кулисы вообще очень часто изнашиваются и поэтому лучше замените деталь на новую. Если вы решили заменить кардан кулисы вам нужно разъединить шток и кулису, а затем убрать пыльник. Чтобы определить, есть ли люфт, постарайтесь пошатать шток от кардана. Если люфт есть, вам нужно поменять кулису на новую.

В общем, коробка передач – это сложная часть ВАЗа, и при посторонних звуках старайтесь обращаться к профессионалам, потому что не всегда удается правильно определить причины неисправностей.

Схема стабилизатора поперечной устойчивости на ВАЗ-2112

Стабилизатор – деталь важная, но можно ездить без неё. Отсутствие стабилизатора не является поводом для снятия авто с эксплуатации.

Штанга стабилизатора и тяги

Узел состоит из штанги и двух тяг. Артикулы:

1. 2110-2906050 – тяга или стойка;
2. 2110-2906010 – узел в сборе;
3. 10516870 – пружинистая шайба;
4. 2110-2906040 – подушка;
5. 10519601 – шайба;
6. 2108-2906042 – кронштейн;
7. 2110-2906016 – штанга;
8. 2110-2906078 – верхняя втулка тяги;
9. 15971321 – винт М10;
10. 12164711 – гайка M10;
11. 16104111 – самоконтрящаяся гайка M8;
12. 2108-2906079 – нижняя втулка тяги.

Чтобы избавиться от стабилизатора, удаляют детали, приведённые в списке.

Дополнительные рекомендации

Перед тем как приступить к сборке всех комплектующих ВАЗ-2112, следует произвести несколько дополнительных манипуляций:

• сделать обработку керосином всех вставных элементов;
• перед непосредственной установкой тщательно осмотреть каждый, даже новый элемент, убедиться в его целостности и качественности;
• провести окончательную фиксацию крепежных болтов следует после того, как домкрат будет убран;
• после сборки всех комплектующих рекомендуется провести специальную проверку развала-схождения.

Рекомендуем: Как правильно заменить масло в МКПП на Ладе Приора своими руками?

Мы определяем, что элемент не сработал

Существует несколько признаков, по которым можно определить неисправность:

• Тело усиливается, вибрируя на гребне со стороны поврежденного амортизатора;
• Ощущается в рулевом колесе;
• Тормозное расстояние становится длиннее;
• При повороте автомобиль входит;
• Следы пятен масла;
• При движении по прямой линии автомобиль уносит;
• В стойке есть стук, посторонний шум.

Диаграмма устройства

Если вы не отремонтируете передние стойки на СТО в срок или своими руками, это может привести к печальным последствиям:

• Несущие подшипники рухнут;
• Шины будут неравномерно изнашиваться, прыгать, формировать удары на поверхности резины;
• Несущие подшипники не пройдут;
• Тормозное расстояние будет длиннее, что опасно на любой части дороги;
• Тормозные колодки будут неисправны, их срок службы значительно сократится.

Существует два основных способа проверки элементов для их неисправности. Один профессионал, второе ремесло, но и довольно эффективный.

1. Специальный стол для встряхивания. Он управляется автомобилем, и компьютер вычисляет эффективность амортизаторов. Следует отметить, что новые стойки могут показать результат около 75%!, но это вполне нормально. Если процент меньше 50, то пришло время изменить деталь.
2. Ручной поворот. Вам нужно занять переднюю часть автомобиля, за его крылом, и начать качаться. Попытайтесь достичь максимальной амплитуды, которая позволяет вам получить вес вашего тела. Во всяком случае попросите друга помочь. Суть в том, что после качания резко удалите руки и посмотрите на машину. Если она немедленно вернется в исходное положение и больше не колебется, тогда все будет в порядке. Если вы обнаружите даже небольшое колебание, вы можете предположить, что стойки должны быть предпочтительно заменены в ближайшем будущем.

Замена передних стоек, опор и пружин ВАЗ 2110, 2112, Лада Калина, Гранта, Приора, 2109Видео руководство по самостоятельной замене передних стоек, опор и пружин на переднеприводных автомобилях.

Замена передних стоек, опор и пружин ВАЗ 2110, 2112, Лада Калина, Гранта, Приора, 2109Видео руководство по самостоятельной замене передних стоек, опор и пружин на переднеприводных автомобилях.

Инструмент для замены передней стойки

Для того, чтобы работы прошли успешно и быстро, необходимо подготовить некоторые инструменты:

• Набор ключей или торцевых головок с диаметром от «10» до «27».
• Вороток.
• Домкрат.
• Противооткатные упоры.
• Смазка WD-40.

  Когда инструмент готов, можно приступать к работе.

Подготовительные работы

Перед тем как приступить непосредственно к работе, необходимо подготовить рабочее место и автомобиль.

• Первым делом ставим автомобиль на ровную поверхность.
• Под задние колёса для наибольшей надёжности ставим противооткатные упоры.
• Срываем все болты крепления передних колёс.

  Сорванные гайки потом проще открутить.

Рекомендуем: Расположение и замена топливного фильтра в автомобилях Opel Astra

Пошаговый процесс замены передних стоек

Если у вас вышла из строя только одна стойка, менять вам придётся всё равно пару, так, что очередность выполнения работ не имеет значения.

1. Первым делом поднимаем капот и при помощи специального устройства для фиксации штока и ключа на «19» зацепляем гайку крепления опоры к стойке и проворачиваем её. Когда крепление ослабнет, выкручивать до конца его не следует.

   При демонтаже гайки необходимо использовать специальный ключ.

   Подобный ключ легко найти в магазинах.

2. При помощи ключа на «13» выкручиваем 3 болта, которые расположены на верхнем стакане.

   Болты отмечены стрелками.

3. Далее, домкратом производим вывешивание колеса и фиксируем её в таком положении.

   Процесс пошёл! Помним о безопасности. Задние колёса застопорены ручником, а лучше брусками

4. Тормозной шланг, который закреплен на самом кулаке стойки, снимаем с места фиксации и убираем в любую сторону.
5. Осматриваем все соединения, в том числе рулевой наконечник, поворотный кулак и саму стойку на наличие следов коррозии, лучше всего обработать эти места смазкой. Это делается для того, чтобы все закисшие детали легко можно было сорвать.
6. Погодя небольшое количество времени, пока смазка проникнет во все глубокие места, можно продолжать работу.
7. Отсоединив шплинт и открутив гайку от рулевого наконечника при помощи монтировки и молотка убираем его с места фиксации.

   Когда тяги приоткручены, гайки оставьте на местах.

8. Используя головки на «17» и «19» начинаем откручивать два болта которые крепят стойку к поворотному кулаку.

   Болты отмечены стрелками.

9. Когда гайки выкручены, может возникнуть неполадки с дальнейшим демонтажом основных болтов. Так как они сильно прикипают, возможно понадобится излишнее влияние на них смазки, либо жидкого ключа. Для того, чтобы выбить их из своих посадочных мест можно использовать болт диаметром меньше.
10. Если все крепящие элементы выкручены, осталось полностью выкрутить все три болта которые расположены на верхней чашке.

11. Пока стойка не разъединена с поворотным кулаком, не следует до конца отворачивать один из трёх болтов на чашке. И вывёртываем её полностью лишь тогда, когда стойка находится в руках и полностью под контролем.

    Стойка извлечена. Проводим визуальный осмотр рулевого наконечника и шаровой опоры

12. Разбирать стойки следует первым делом начиная со стяжек. Стягивать пружины следует аккуратно, исключая возможностей их срыва.

    Стягивать пружины необходимо до того момента, пока они не освободят верхнюю чашку.

13. Если стойка больше не упирается об опору — это будет обозначать, что она уже и та достаточно находится в напряжении.
14. Сейчас уже можно демонтировать гайку крепления опоры и соответственно саму опору.
15. Когда опора демонтирована, снимаем саму пружину.
16. Сейчас остаётся снять лишь пыльник и отбойник со штока стойки. (Хотя можно этого и не делать если все запчасти будут новые).

    Порядок работ в иллюстрации.

На этом этапе работы по разборке передней стойки ВАЗ-2112 можно считать законченной.

Порядок работ по сборке

Первым делом на новую стойку производим монтаж пыльника и отбойника. Монтаж производим в обратном порядке снятию.
Если вы планируете установить шумоизоляторы, то монтируем их.
Шумоизоляторы готовы к установке

Одеваем пружину

Обратите внимание, что основная её часть, должна точно попасть в специальное углубление, расположенное на патроне стойки.
Воспользовавшись новой опорой и опорным подшипником необходимо зафиксировать её на самом штоке, при помощи гайки.
Следите за тем, чтобы часть пружины сверху была обязательно на месте её фиксации и при этом не было никаких перекосов и скосов.
Когда всё продиагностировано, можно снять все стяжки и приступать к её монтажу на автомобиль.
Примеряемся, любуемся и устанавливаем

Дальше, все работы выполняем в точно обратной последовательности, начиная с гаек стакана в подкапотном пространстве.
При фиксации стойки на поворотный кулак лучше всего использовать новые болты тем же диаметром с абсолютно новыми гайками.

Замена

Определившись с выбором стоек, соберите набор инструментов, которые для вас понадобятся во время их подмены:

• Шлицевые отвертки;
• Ключ для удержания штока амортизатора;
• Рожковые и накидные ключи размерами 6-22;
• Головки на 12-22;
• Съемник шаровых пальцев наконечников управляющих тяг;
• Устройство для сжатия пружин на фронтальных стойках;
• Всевластный растворитель WD40.

Начинаем конкретно процесс подмены.

1. Открутите гайку, которая укрепляет верхние опоры амортизаторов к чашечке кузова (в отсеке мотора).
2. Высвободите верхние опоры.
3. Демонтируйте внешние наконечники управляющих тяг. Здесь для вас понадобится ваш особый съемник.
4. Демонтируйте болты, которые укрепляют нижнюю часть стойки от поворотного кулака.
5. Извлеките стойку.
6. Разберите и соберите ее.
7. Выполните процесс обратной сборки.

О разборке-сборке следует поговорить более детально:

• Начните с демонтажа верхней гайки штока. Это сделать можно лишь специализированным ключом на 6;
• Вооружившись другим устройством, уже для удержания пружины стойки, освободите шток вашего амортизатора;
• Далее освобождается верхняя опора, которая удерживается на трех гайках сверху чашки кузова;
• Обязательно отсоедините наружный наконечник рулевой тяги от вашей стойки перед тем как начать работу с нижней опорой;
• Не редко шаровый палец оказывается прилипшим, потому обязательно воспользуйтесь съемником или средством на все случаи жизни — WD40;
• Освободив стойку, извлеките ее. Замените на новую и выполните процесс обратной сборки элемента. Видео о том как поменять лобовое стекло на форд фокус 3. Форд фокус как поменять. Будьте внимательны с пыльником передней стойки вашего ВАЗ 2110. Как поменять радиатор печки на ford focus, не. В видео показано, как своими руками поменять переднюю стойку амортизатора на ваз 2110, 2111, 2112. Старайтесь не повредить компонент. Если же он находится в плачевном состоянии, рекомендуется сразу заменить;
• С распоркой передних стоек ВАЗ 2110 также проблем возникнуть не должно;
• Обязательно проведите регулировку развал-схождения после того, как вы внесли определенные корректировки в конструкцию подвески.

Рекомендуем: Замена масла в вариаторе Ниссан Х Трейл т31 своими руками

Примечательно, что замена задних стоек на развал-схождение не оказывает никакого влияния, а при смене передних амортизаторов изменения могут произойти существенные.

Устройство и назначение передней подвески ВАЗ 2110

Рассмотрим, как устроена передняя подвеска ВАЗ 2110, насколько она соответствует современным стандартам, выполнение каких функций обеспечивает, и какого внимания к себе требует.

Назначение

Прежде всего, она предназначена для крепления колес, а также призвана обеспечивать амортизацию всего переда автомобиля, его устойчивости на дороге во время езды, возможность ряда регулировок колес, а именно — по оси поворота (углу ее продольного наклона) схождению, развалу.

Схема передней подвески ВАЗ 2110 в сборе

Главные узлы

Поговорим про ее устройство.

Самый главный элемент передней подвески — ее стойка (гидравлическая телескопическая) – незаменимая в деле амортизации, то есть – обеспечения комфортной езды, без особой тряски (насколько это вообще возможно) по кочкам и ухабам наших дорог. Именно благодаря стойке, а вернее – ее поворотному кулаку с верхним болтом, оснащенным эксцентриковыми шайбой и пояском, обеспечивается возможность изменять развал колеса.

Телескопическая стойка передней подвески ВАЗ 2110

На стойке устанавливаются:

• Специальная пружина;
• Буфер, ограничивающий ход сжатия, изготовленный из полиуретана;
• Верхняя опора. Ее устройство таково: она прикреплена к стойке, к которой крепится брызговик самоконтрящимися гайками. Поэтому, если вы будете производить ремонт своими руками, не упустите этот момент – нельзя использовать обычные гайки;
• Подшипник, дающий возможность для поворачивания стойки совместно с колесами;
• Амортизатор, в котором для лучшей работы установлены пружина и плунжер.

Шаровая опора объединяет нижние части: поворотный кулак и рычаг. Продольные растяжки, нижние рычаги, опоры, которые имеет поперечина, между собой соединяют резинометаллические шарниры. С помощью специальных шайб становится возможной регулировка продольного наклона оси поворота. Радиально-упорный, не регулируемый подшипник крепит ступицы колес.

Шаровая опора ВАЗ 2110

Поперечина – это штанга, с которой соединены нижние рычаги. Посредине она прикреплена к кузову, в чем ей помогают резиновые подушки.Такое, вкратце, устройство передней подвески. А сейчас рассмотрим возможные неисправности, которые можно в одних случаях – устранить своими руками, в других – лучше обратиться к специалистам.

Поперечина ВАЗ 2110

Стук

Если во время движения вы слышите стук в передней подвеске, то главными причинами могут быть:

• Неисправности в стойке;
• Ослабли болты, возможно, износились растяжки или подушки, которыми снабжена поперечина;
• Ослабло крепление к кузову;
• Разрушились резиновые части, при этом стук имеет явно выраженный «металлический» звук;
• Стучит «обмякшая», а то и сломанная пружина;
• Износ шарниров;
• Стук из-за дисбаланса колес.

В принципе, в любом из перечисленных случаев может помочь ремонт передней подвески ВАЗ 2110, выполненный своими руками, в ходе которого нужно заменить изношенную деталь или (в последнем варианте причин, по которым слышится стук) — отбалансировать колесо.

Тяга автомобиля в сторону

Автомобиль «уводит» в сторону при движении прямо. Среди причин такой неисправности могут быть:

• Каждая пружина имеет собственную степень сжатия. В таком случае пружина, потерявшая упругость, должна быть заменена;
• В шинах различное давление. Проверяем и исправляем;
• Разрушен резиновый элемент у одной из опор стоек. При этом также слышится характерный стук во время движения. Проблема решается заменой этого элемента;
• Нарушены углы установки колес. С этой неисправностью может быть связан повышенный износ шин. Если сами не справитесь, лучше поручить это дело специалистам.

Износ шин

Это может быть связано как с неправильной ездой (лихие разгоны, торможения, превышение допустимой нагрузки машины), так и с другими причинами:

• нарушениями углов установки колес;
• большим износом шарниров;
• дисбалансом колес.

Проверка подвески

Зная значение и устройство подвески, вы сможете при каждом осмотре машины на яме (эстакаде) и техобслуживании проверять ее состоянии

Обязательно проверяйте состояние всех резиновых и резинометаллических деталей, а также шарового шарнира каждого колеса. Помните: вовремя замеченная и устраненная неисправность – значительно меньшее зло, чем ремонт тогда, когда уже все разваливается.

Доработка подвески

Многие владельцы ВАЗ 2110, не считают заводскую подвеску идеальной, и делают ее тюнинг, для улучшения устойчивости и управляемости на дороге.

Какому тюнингу подвергается подвеска «семерки»?

В целом, автомобиль ВАЗ-2107 очень похож на уже устаревшую «копейку». Последняя же полностью срисована с Fiat-124. Поэтому многие автомобилисты стараются максимально улучшить конструкцию, чтобы добиться более высоких характеристик. Тюнинг позволит добиться таких результатов:

1. Повысить плавность хода.
2. Значительно улучшить управляемость автомобилем.
3. Существенно улучшить устойчивость при движении на высокой скорости.
4. Повысить долговечность и надежность всех элементов конструкции.

Самый простой способ тюнинга — это установка на автомобиль более качественных изделий, которые производятся зарубежными фирмами. В частности, это применимо к амортизаторам, тонкий выбор которых может позволить решить массу проблем, а также «заточить» автомобиль под конкретные нужды. Вы можете сделать ее либо мягкой и плавной, либо же жесткой, но более устойчивой при движении на высоких скоростях.

Устройство передней подвески на ВАЗ-2110 устройство, конструкция

Передняя подвеска ВАЗ-2110: устройство и конструкция

Для чего нужна подвеска и какая на ней лежит ответственность, каждый знает ещё с автошколы, если не со школы

Поэтому заострять внимание на общих сентенциях не станем, а сразу перейдём к делу

ВАЗ-2110 получил в наследство от восьмёрки и девятки подвеску МакФерсон, разработанную ещё в 70-х годах прошлого века и испытанную на опытных ВАЗ-2108.

Конечно, коррективы в конструкцию вносились и сегодня она выглядит так:

Схема подвески.

Как видно из схемы, ничего сложного в конструкции нет, нет и ничего лишнего. Спартанская подвеска десятого семейства относится к типу независимых подвесок с гидравлическими амортизационными стойками, витыми пружинами 7 на нижних (23) поперечных рычагах. Правый и левый рычаги шарнирно, с помощью сайлентблоков, соединены стабилизатором поперечной устойчивости. Стабилизатор необходим для сохранения устойчивости автомобиля в поворотах и при активном маневрировании. Он представляет собой штангу из пружинистой стали с изгибом для глушителя.

Передняя стойка

Самый важный, дорогой и требующий постоянного ухода узел — передняя амортизаторная стойка (16).

Где-то тут спряталась стойка подвески!

В нижней части стойка крепится к поворотному кулаку 19 с помощью двух болтов, один из которых (18) эксцентриковый. Поворотом этого болта, отпустив гайку 17, регулируют угол развала передних колес. Передняя пружина опирается на опорную чашку 6 снизу и на верхнюю опорную чашку 10. Для предотвращения пробоя подвески на штоке амортизатора установлен демпфер сжатия 9.

Сама же стойка сверху упирается чашку 12, которая выполнена в сборе с поворотным подшипником 11. Верхняя опора — это отдельный узел, она фиксируется к брызговику кузова с помощью трёх самоконтрящихся гаек. Опора имеет некоторую эластичность для того, чтобы поглощать высокочастотные колебания и не передавать их на кузов, а свободный поворот вокруг своей оси стойке и переднему управляемому колесу обеспечивает верхний подшипник 11 и нижняя шаровая опора 1.

Передние стойки масляные, разборные.

Пружины передней подвески.

Опоры передних стоек.

Амортизаторы передних стоек и защитные чехлы.

Рабочий амортизатор установлен в корпусе стойки. При необходимости или при выборе амортизатора другого типа (газовый, газо-масляный), всегда есть возможность вынуть его из корпуса стойки, отремонтировать или заменить. При этом нужно учитывать, что восьмерочный амортизатор не подходит на десятку, поскольку на 2110 корпус стойки короче, хотя конструкция выглядит идентично.

Шаровая опора и нижний рычаг

Именно шаровая опора принимает на себя все нагрузки — тормозные, разгонные, продольные и поперечные, а кроме того, она является нижней точкой опоры поворотного кулака.

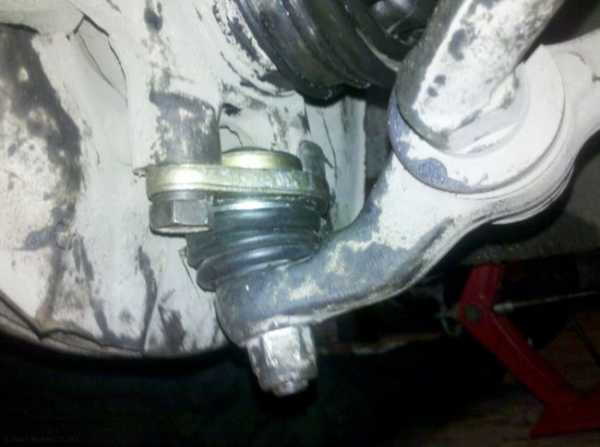

Узел крепления шаровой опоры.

Опора 1 фиксируется на нижнем рычаге с помощью трёх глухих болтов. Разбирая этот узел, нужно быть предельно аккуратным, поскольку отверстия в поворотном кулаке для болтов крепления опоры не сквозные и при неаккуратном обращении можно запросто сорвать головки или сломать тело болта. Если это произойдёт, придётся высверливать остатки болта или же менять поворотный кулак. Это трудоёмкая и дорогая работа.

Шаровая опора с чехлом.

Растяжки

Для предотвращения залома нижнего рычага и снятия с него тормозных и разгонных нагрузок, к нему закреплены растяжки, второй конец которых зафиксирован через сайлентблок к балке передней подвески.

Передняя подвеска ВАЗ-2110.

Растяжки выполняют ещё одну важную функцию: с их помощью регулируют угол продольного наклона поворотной оси. Этот угол сильно влияет на устойчивость автомобиля и на его поведение при маневрировании. Регулировка проводится шайбами, установленными на обоих концах растяжки.

Поворотный кулак

Не менее важная деталь — поворотный кулак.

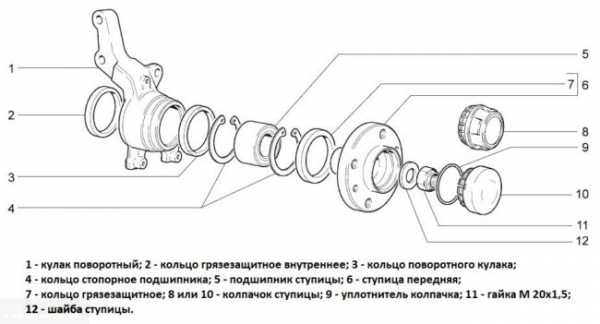

Узел поворотного кулака и ступицы.

Именно он отвечает за сохранность и фиксацию ступичного подшипника. В кулаке подшипник удерживается с помощью двух стопорных колец. Тип подшипника — радиально-упорный, двухрядный. Он не требует регулировки весь период эксплуатации.

Во внутреннюю обойму запрессована сама ступица, а фиксируется она гайкой, причём справа и слева гайки одинаковые, имеют правую резьбу.

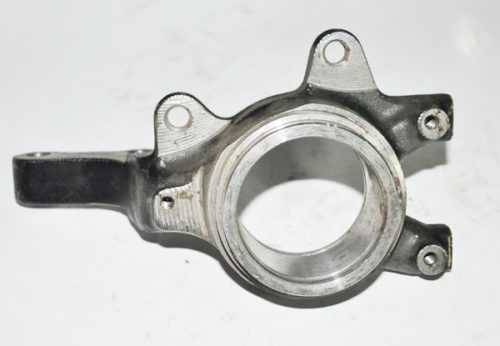

Поворотный кулак.

Подшипник ступицы.

Выводы

Вкратце, так устроена подвеска ВАЗ-2110. Мы рассмотрели только основные элементы конструкции, но суть понятна — ремонт и обслуживание передней подвески десятки совсем не сложная процедура, главное, знать её устройство и своевременно выявлять и устранять неисправности. Берегите подвеску и пусть у вас под колёсами будут только ровные дороги!

https://youtube.com/watch?v=gS1brgDQlSk

Замена рычага подвески

Данная информация подойдет не только для владельцев ВАЗ 2110, но и для ВАЗ 2111, 2112, так как замена рычага подвески на них производятся идентично. Для чего нужно снимать рычаг? За частую это происходит при необходимости замены салейнтблоков на нем. Когда на автомобиле они находятся в изношенном состоянии, возникают некоторые стуки.

Сразу рассмотрим, что же крепится к рычагу. Это стойки стабилизатора, растяжка и шаровая.

К рычагу подвески крепятся стойки стабилизатора поперечной устойчивости, шаровая опора и растяжка.

Теперь приступим непосредственно к замене рычага подвески ВАЗ 2110:

1. Покройте все резьбовые соединения WD-шкой, так будет легче открутить крепления.
2. Откручиваем гайку крепления рычага и растяжки. Для того, чтобы растяжка не проворачивалась, накиньте на нее гаечный ключ и удерживайте, другой рукой откручивайте гайку.

1. Теперь откручиваем гайку в месте где крепятся стойка стабилизатора и рычаг. При этом с другой стороны удерживайте гаечным ключом головку болта, чтобы избежать прокручиваний.

1. Снимаем шаровую опору, как это сделать вы можете посмотреть здесь: Замена шаровой опоры ВАЗ 2110 .
2. Затем откручиваем гайку крепления рычага подвески ВАЗ 2110. Как и в 4 пункте придерживаем болт гаечным ключом с другой стороны. Вынимаем болт, аккуратно, не потеряйте шайбу.

1. Когда рычаг откручен от кузова, можно вынуть его с растяжки.

Вот мы и разобрались, как снять рычаг подвески ВАЗ 2110.

Установка происходит обратно данному алгоритму.

Так как в основном снятие рычага происходит для замены салейнтблоков, то можете просмотреть весь процесс на видео:

https://youtube.com/watch?v=q-8BB0qhoUA

(голосов: 1, в среднем: 5,00 из 5)
