Диагностика и замена электрического топливного насоса на автомобилях семейства «Жигули»
В инжекторных двигателях классических ВАЗов бензонасос может утратить свою работоспособность как вследствие проблем с подачей к нему питания, так и по причине неисправности его электродвигателя. В первом случае ситуацию можно исправить путём диагностики и ремонта электрической цепи устройства. Но если из строя вышел электоромоторчик насоса, здесь поможет только его замена.
При неполадках, связанных с электрооборудованием цепи бензонасоса, он обычно, вообще не включается. Включите зажигание автомобиля, не запуская двигателя, и прислушайтесь. Сначала вы должны услышать щелчок реле, а после характерный «визг», издаваемый работающим электромоторчиком насоса. Если ничего подобного вы не услышали, начните диагностику с электрической цепи устройства.
Цепь насоса подключается к бортовой сети посредством отдельного реле, а её защиту обеспечивает предохранитель. Оба эти устройства расположены в дополнительном монтажном блоке автомобиля. Вы найдёте его под перчаточным ящиком. В нём установлены 3 реле и 3 предохранителя. Реле бензонасоса (на схеме обозначается R2) располагается посредине, а предохранитель (F3) слева от него. Предохранитель вытягиваем из посадочного места и проверяем его путём «прозвона» тестером. При выявлении его неисправности, меняем, не забывая соблюдать номинал (15 А).
Проверить работоспособность реле можно, установив на его место заведомо рабочее устройство. Поставьте вместо него реле, расположенное справа от диагностируемого, которое отвечает за цепь вентилятора радиатора. Если же такой вариант вас не устраивает, включите зажигание и замеряйте напряжение между розовым проводом, идущим к реле и «массой» автомобиля. Прибор должен показывать 12 В. Это значит, что устройство запитано. После этого нужно замкнуть розовый провод с серым на выводах реле. Так мы подключим бензонасос напрямую к аккумулятору. Если он заработает (раздастся тот самый «визг»), просто замените реле.
Реле топливного насоса расположено посредине (R2), а предохранитель — слева от него (F3)
Проверка давления топлива в системе
Основным показателем работы бензонасоса является давление, создаваемое им в системе. Если устройство включается, качает топливо, но двигатель работает с перебоями, не поленитесь проверить давление. Для этого потребуется манометр с пределом измерения 5–7, оснащённый бензостойким шлангом и резьбовым штуцером (если специального нет, можно использовать обычный шинный манометр). Последовательность действий следующая:
- На топливной рампе находим штуцер, закрытый пластиковым колпачком. Откручиваем колпачок и подсоединяем к штуцеру шланг манометра. Если ваш прибор не оборудован специальным резьбовым штуцером, шланг можно закрепить на «соске» при помощи небольшого хомута.
Штуцер для измерения давления
Давление в рампе должно быть 2,8–3,2 атмосферы
При снятии вакуумного шланга с регулятора давление должно упасть на 0,2–0,7 атмосфер
Замена бензонасоса на инжекторных «Жигулях»
Заменить бензонасос можно как в сборе (поставить новый топливный модуль), так и в отдельности (поменять только насос). Стоимость нового модуля отечественного производства с датчиком уровня топлива составляет 2800–3000 рублей. Сам насос производства фирмы «Бош» обойдётся на 500 рублей дешевле.
Инструменты для замены:
- шлицевая и крестовая отвёртки;
- ключ на 10;
- ключ на 7.
Порядок выполнения работ:
- Отключаем минусовую клемму от аккумулятора.
- Открываем крышку бензобака.
- При помощи шлицевой отвёртки отводим от горловины бака резиновый фартук. Отсоединяем от него трубку предохранительного клапана.
Шлицевой отверткой поддеваем фартук
Откручиваем шурупы крепления облицовки бензобака
Откручиваем болт хомута крепления бака
Отключаем электропроводку, шланги топливопровода, откручиваем гайки крепления крышки топливного модуля

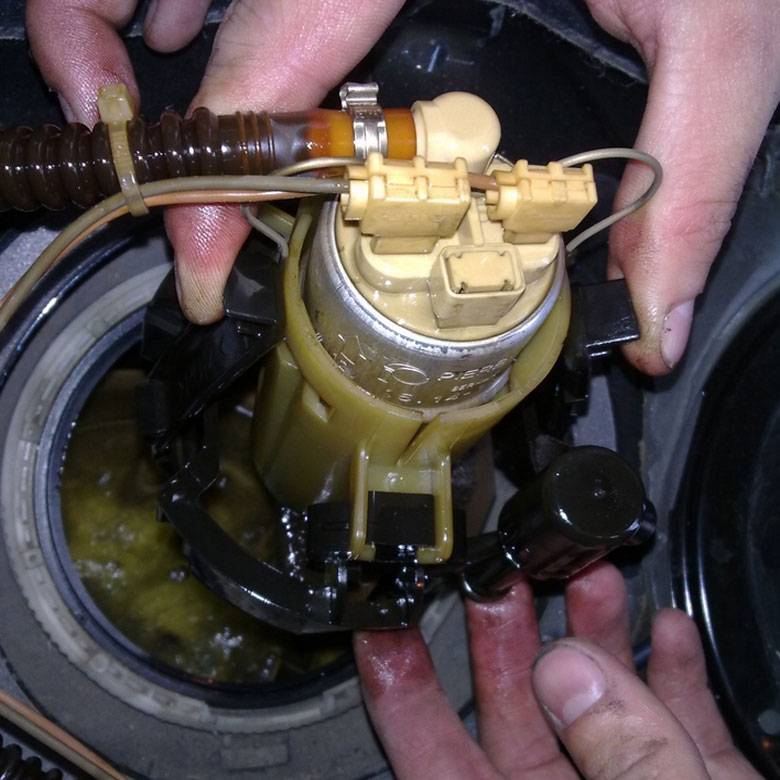

Извлекаем топливный модуль из бензобака
Отсоединяем топливный фильтр
Отключаем провода питания насоса
Отверткой сдвигаем фиксаторы и извлекаем насос из кожуха
Отсоединяем трубку от выпускного штуцера
После установки насоса желательно проверить давление в системе вышеописанным способом.
Замена топливного насоса в автомобилях семейства «Жигули» не требует от автовладельца грандиозных познаний в сфере авторемонта, не отнимает много времени и средств. Она без проблем может быть произведена в условиях гаража, или прямо на улице. Однако если у вас нет необходимого инструмента или желания самостоятельно этим заниматься, лучше обратиться к специалистам.
Бензонасос инжекторного автомобиля
Бензонасос инжекторного автомобиля состоит из корпуса, электрического двигателя работающего на постоянном токе, ротора, роликов играющих роль рабочих органов, фильтрующей сетки, впускного и выпускного патрубков, одностороннего клапана.
Принцип работы устройства очень прост.
Вы запускаете двигатель автомобиля, поворачивая ключ в замке зажигания, при этом компьютер дает сигнал на электродвигатель бензонасоса и запускает его. Под действием электродвигателя происходит прокачка топлива.
Через две секунды компьютер ждет подтверждающего сигнала от электродвигателя, что он работает. Если такого сигнала нет, то компьютер прекращает подачу постоянного тока к устройству. Это делается для того чтобы насос не сгорел.
Через фильтрующую сетку и односторонний клапан, топливо поступает в топливный фильтр, очищается и затем по системе патрубков поступает в двигатель. Пока двигатель автомобиля работает, работает и бензонасос.
Назначение, принцип действия
Масляный насос двигателя начинает свою работу от коленвала либо от распределительного вала посредством вала приводного. Устройство данной детали позволяет ей гарантировать циркуляцию смазки и ее нагнетание под большим давлением. В ряде случаев насос привлекается также для откачки масла.
Все маслонасосы, устанавливаемые на транспортные средства, делятся на две группы – регулируемые и нерегулируемые. Ранее на большинство авто монтировали нерегулируемые насосы. Их особенность состоит в том, что от чрезмерного давления систему защищает так называемый редукционный клапан, установленный специально для сбрасывания излишков масла.
Регулируемые насосы, которые стали повсеместно применять в последние несколько лет, отличаются возможностью принудительной смены производительности масляной помпы, что способствует снижению механических потерь, а значит, и уровня расхода топлива, а также объема вредных выбросов в атмосферу.
Отвечая на вопрос о том, где находится масляный насос, отметим: располагается он в задней части мотора и крепится на своем месте болтами. В системах с мокрым картером, где для смазочного материала отводится специальный поддон, деталь размещена между маслоприемником и фильтром спереди.
Как работает ТНВД дизельного двигателя
Благодаря использованию фирменной впрыскивающего оборудования Common Rail, солярка под давлением поступает в заданный момент на распыляющие устройства – форсунки. Управление процессом осуществляется автоматикой. Основная работа ТНВД дизельного двигателя сводится исключительно к созданию сверхвысокого давления дизтоплива. Полное сгорание топлива в рабочих цилиндрах двигателя обеспечивает получение максимальной мощности дизеля, который работает на солярке.
Основное требование к ТНВД – подача дизтоплива под силой давления, равной не меньше 150 мегапаскалей (Мпа). Материалом изготовления корпусной детали насоса является высококачественный алюминиевый сплав АЛ9. В топливном насосе используется, так называемая, плунжерная пара – комплект деталей, состоящий из небольшого цилиндрика малого диаметра и соответствующего стерженька. Материал изготовления этих элементов – сталь повышенной прочности марки 25Х5МА. С целью обеспечения максимальной эффективности дизельного двигателя, при изготовлении данных деталей соблюдается требование по сверхвысокой точности.
Объем подаваемого топлива и время его поступления в камеру сгорания задаются частотой вращения коленвала. Когда водитель нажимает на газ, увеличивая нагрузку, в двигатель подается расчетная порция солярки, достаточная для бесперебойного функционирования мотора. От исправности топливного насоса высокого давления зависит эффективность силового агрегата, а значит, в обязанность автовладельца входит своевременное техобслуживание и регулярный анализ состояния и возможных отказов всех его элементов, включая ТНВД.
Проблемы с давлением в топливном насосе
Проще всего приобрести свой манометр для измерения давления в топливной системе. Тогда не придётся платить за эту услугу на станции техобслуживания
Давление в насосе может не достигать нормы. Из-за этого двигатель попросту не запускается или заводится с большим трудом, дёргается, работает с перебоями и провалами. Если причина в неполадках самого насоса, а не фильтра, то, скорее всего, нужно почистить сеточку, предназначенную для грубой очистки. Тогда его менять не придётся.
Проблемы также возникают из-за поломки реле, электромоторчика или предохранителя топливного насоса, неисправности в его «массе».
Другие причины, по которым устройство не держит давление:
- дыра в топливной системе;
- проблемы в работе обратного клапана;
- нарушение в работе регулятора давления;
- пропускают форсунки.
С помощью манометра нужно подключиться к топливной системе. Затем необходимо завести автомобиль и установить уровень давления. Если давление составляет 2,9 кг/см², то двигатель нужно заглушить, а затем вновь завести.
Клапаном на манометре перекрыть магистраль и тут же заглушить двигатель. Если давление в норме, топливный насос и клапан работают исправно. Если после открытия клапана давление падает, то неисправно работают форсунки или регулятор давления топлива.
Клапан может подвисать в регуляторе давления. Нужно завести автомобиль, снять трубку со впускного коллектора. Если давление тут же начало подниматься, клапан необходимо вернуть на место. Теперь давление должно сразу начать опускаться. И так повторить несколько раз. Заглушить мотор. Если давление держится, то всё в порядке.
Признаки неисправности бензонасоса
С помощью этих признаков вы сможете определить, что не качает бензонасос.
- Самый распространённый из признаков неисправности бензонасоса — это прерывистое движение автомобиля. Автомобиль во время движения начинает то резко замедляться, то ускоряться. Равномерное движение автомобиля обеспечивается непрерывной подачей топлива.
- Вторым по распространенности признаком являются плавающие обороты двигателя на холостом ходу. Таким образом вы можете определить неисправность бензонасоса ещё до начала движения.
- Двигатель запускается с трудом или не заводится вообще. Довольно часто это происходит из-за того, что бензонасос полностью вышел из строя. Признак является не самым распространённым, так как причина того, что двигатель не заводится, может крыться в самых разных неисправностях.
- Ухудшается динамика автомобиля. Когда вы давите педаль газа до отказа «в пол», автомобиль дёргается или вообще не реагирует на перемещение педали. В этом случае неисправность может крыться далеко не в педали, а в бензонасосе.
Не стоит забывать, что все перечисленные выше признаки не являются стопроцентными. Такие неисправности могут быть вызваны выходом из строя других различных деталей двигателя. Обороты двигателя вполне могут плавать из-за неисправности датчика массового расхода воздуха или датчика положения дроссельной заслонки.
Такие неисправности чаще всего возникают из-за низкого качества топлива или непрочищенных форсунок.
Проверка давления топлива и бензонасоса
Далее мы поговорим о самостоятельной диагностике электрических бензонасосов, которые устанавливаются на современные автомобили. Существует несколько доступных способов, которые позволяют проверить бензонасос своими руками.
Перед началом работ следует исключить вероятность утечки топлива и снижение пропускной способности на отдельных участках топливной системы. Проведите детальный осмотр топливопроводов и соединений на предмет загибов, трещин, других деформаций или повреждений. Также может потребоваться замена топливного фильтра, различных прокладок и т.д.
В том случае, если с магистралями и фильтрами все в порядке, но двигатель не заводится, необходимо включить зажигание и внимательно прислушаться. На большинстве автомобилей (но не на всех моделях) исправный бензонасос в первые секунды после включения зажигания гудит или издает легкое жужжание, нагнетая топливо в систему. Отсутствие такого признака работающего насоса укажет на его неисправность или проблемы с электрикой.
Если машина заводится, но затем глохнет на ходу, тогда следует начать проверку с реле бензонасоса. Для проверки потребуется реализовать подключение к разъему бензонасоса контрольной лампочки, после чего следует включить зажигание. Загорание контрольной лампы на несколько секунд будет указывать на то, что реле бензонасоса исправно.

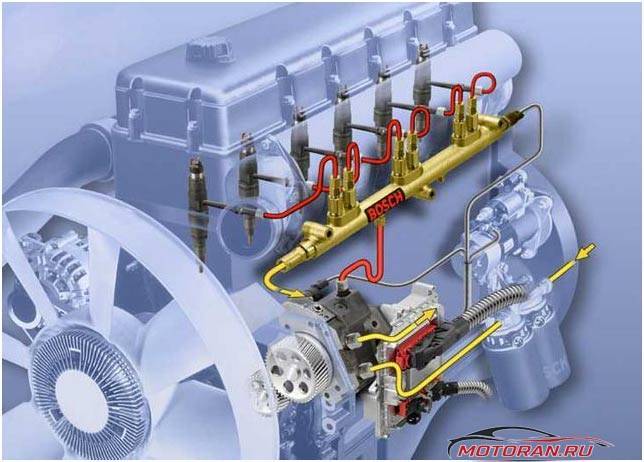

Магистральные ТНВД системы Common Rail
В таких насосах, работающих преимущественно с дизельными двигателями, перед нагнетанием в форсунки топливо собирается в специальной рампе. Промежуточный накопитель в ТНВД используется для генерации достаточного давления (но не избыточного), а также для компенсации потерь, вызванных выходом из строя отдельными форсунками. В зависимости от необходимого уровня усилия нагнетания конструкторы могут ставить в такие системы один, два или три плунжера.
Способы дозирования топлива в ТНВД
Цикловая подача дизеля, в отличие от инжекторных и карбюраторных бензонасосов, обеспечивает более точный расход энергоносителя. За счет дополнительного устройства – перепускного клапана, происходит отвод излишнего топлива при избыточном давлении.
В классификации используются три типа устройств:
- С дросселированием в момент впуска топлива;
- С функцией отсечки;
- С комбинированием дозирования.
Регулирование объема топлива может быть механическим (пружинным) или электронным.
Самый быстрый способ проверки
Безусловно, самый простой способ проверить работоспособность подозрительного реле топливного насоса или какое-либо другое автомобильное – это заменить его на хорошее.
Вы можете найти другое в вашем автомобиле с такой же конфигурацией – расположением и количеством клемм – как реле вашего топливного насоса. Или вы можете позаимствовать его из автомобиля родственника или друга. Просто убедитесь, что другое имеет такую же конфигурацию.
Снимите подозрительное и установите исправное и проверьте, не запускается ли ваш двигатель теперь. Если это так, установите новое реле. В противном случае проблема лежит где-то еще.
- Использование специального тестера
Еще один способ проверить переключатель топливного насоса с помощью тестера. Вы можете найти тестеры, которые помогут вам устранять неисправности наиболее распространенных автомобильных реле, а также более сложных тестеров для устранения неисправностей реле с различными конфигурациями.
Тот факт, что вам не нужны схемы, ускоряет процесс устранения неполадок. Просто следуйте инструкциям, прилагаемым к инструменту.
Вы можете использовать цифровой мультиметр для проверки.
- Использование цифрового мультиметра для проверки реле топливного насоса
Но, скорее всего, вы не будете часто тестировать эту деталь, поэтому, вероятно, вы не захотите покупать тестер. Вы все еще можете использовать цифровой мультиметр для той же цели. Если у вас нет цифрового мультиметра, купите его.
Он пригодится для многих задач по устранению неисправностей автомобиля и дома. Вы можете найти полезное, качественное и недорогой цифровой мультиметр в вашем местном магазине электронных запчастей, хозяйственном магазине, универмаге или онлайн.
- Визуальный осмотр
- Перед началом любых испытаний вытащите реле и визуально осмотрите клеммы и розетку (разъем) на наличие следов коррозии и перегрева. Коррозия препятствует правильному протеканию тока, а перегрев указывает на проблемы с реле или цепями, к которым он подключен. Проверьте цепь, если необходимо.
- Очистите разъеденные клеммы и розетку с помощью очистителя электрических контактов.
- Идентификация клемм реле топливного насоса
Теперь вам нужно определить, какие контакты или клеммы принадлежат цепи управления, а какие – нагрузке или цепи управления, то есть силовой цепи.
На автомобильном реле схема управления – это та, которую вы или компьютер активируете. Цепь нагрузки или питания – это та, в которой активируется нагрузка или принадлежность (топливный насос, вентилятор радиатора, фары, клаксон).
Вы обнаружите, что на многих автомобильных реле есть отметка на самом корпусе для обозначения каждого контакта или клеммы номером. Теперь, если вы посмотрите на фактические контакты или клеммы, скорее всего, вы увидите те же цифры, напечатанные рядом с ними.
Стандарт производителя должен использовать номера 85 и 86 для клемм, подключенных к цепи управления, и номера 87 и 30 для клемм нагрузки или цепи питания. На некоторых меньших реле (микро) общая система счисления для этих клемм будет использовать цифры 1, 3, 2 и 4 соответственно. Однако они могут различаться в зависимости от конфигурации. Дважды проверьте маркировку на самом переключателе с электрической схемой в руководстве по ремонту вашего автомобиля для правильных клемм.
Тем не менее, вы найдете реле без номеров или диаграмм для идентификации клемм. Чтобы определить клеммы, обратитесь к электрической схеме в вашем руководстве по ремонту; или, если у вас есть доступ к нижней части гнезда, найдите толстые и тонкие провода, которые подключаются к гнезду. Толстые провода подключаются к клеммам силовой цепи. Тонкие провода подключаются к клеммам цепи управления.
Общие обозначения клемм
| Общее реле | ||
| Схема управления | 85 | 86 |
| Силовая цепь | 87 | 30 |
| (нормально закрытый) | 30 | 87а |
| Микро Реле | ||
| Схема управления | 1 | 3 |
| Силовая цепь | 2 | 4 |
Маркировка может меняться с каждой конфигурацией.
Автомобиль не заводится после замены своими руками
Это довольно распространённая проблема. Нужно сказать, что автомобиль сразу после замены насоса заводиться и не должен. Насосу вначале нужно создать рабочее давление в системе. Для этого необходимо на короткое время (несколько секунд) включить зажигание. Ключ нужно вставить в замок, но не поворачивать его. Лампочки на приборной панели должны загореться. Затем можно вращать мотор стартером в течение пяти-десяти секунд. Если ничего не вышло, то стоит сделать перерыв на полминуты и повторить свои действия.
Видео: Замена бензонасоса ВАЗ 2110–12 (ремонт своими руками)
Если мотор не запускается даже после нескольких прокруток стартером, то это показывает, что во время сборки и подключения топливного насоса были допущены недочёты. Ещё одной причиной может быть неисправность нового насоса. Также возможна вероятность плановой блокировки или сбой охранной системы автомобиля.
Когда автовладелец устанавливает и подключает новый агрегат, то могут случиться различные сбои: залипание клапанов на насосе, поломка контактов, клемм и разъёмов. При возникновении подобных проблем нужно постараться определиться с их характером. Поломка произошла в механической или электрической части бензонасоса? Проще всего узнать, произошла ли проблема с электропитанием. Нужно ещё помнить о том, что может забиться топливный фильтр.
Для того чтобы точно определить причины проблем, нужно убедиться в том, что топливная рейка не содержит бензина. После этого нужно заново снять и подключить насос напрямую от аккумулятора или габаритов. Такой метод подсоединения насоса является лучшим для его быстрой проверки.
Автовладелец должен заботиться о каждой части автомобиля. Лучше всего получать знания о его строении и ремонте самостоятельно
Важно приобретать навыки по диагностике и решению проблем в работе отдельных систем машины. Это касается и функционирования топливного насоса. Многие водители сталкиваются с поломками в пути, далеко от городов и пунктов технического обслуживания
Полагаться в такой ситуации можно лишь на свой опыт. Знания о признаках и причинах неисправностей в работе топливного насоса помогут решать проблемы на начальной стадии их возникновения. Также это сэкономит силы, время и значительную часть личных средств
Многие водители сталкиваются с поломками в пути, далеко от городов и пунктов технического обслуживания. Полагаться в такой ситуации можно лишь на свой опыт. Знания о признаках и причинах неисправностей в работе топливного насоса помогут решать проблемы на начальной стадии их возникновения. Также это сэкономит силы, время и значительную часть личных средств.
Восстановление работоспособности топливного насоса
В случае, если двигатель глохнет при движении, причина неисправности может крыться в электрической его части. Проверьте реле бензонасоса. Подключите к разъёму топливного насоса контрольку (продаётся в автомобильных магазинах, представляет собой измерительное устройство с проводкой и зажимом на конце), включите зажигание и наблюдайте за поведением лампочки. Если лампочка на пару секунд загорелась — ищите причину неисправности в другом месте.
Выявленные в бензонасосе проблемы устраняются с помощью специальных ремкомплектов, приобретаемых в специализированных магазинах или у автодилеров. При необходимости подлежат замене: диафрагма, клапаны, прокладки и топливный фильтр. Некоторые из этих деталей неизбежно приходится менять время от времени. Замену деталей можно проводить самостоятельно и на СТО.
Воспользуйтесь услугами сервисного центра, если не уверены в своих силах.
Механический насос должен качать пол-литра топлива за 30 секунд. В случае, если качается меньше топлива, восстановить его работоспособность можно путём повышения давления. Для этого прокачайте сжатым воздухом топливную магистраль, проходящую между бензонасосом и бензобаком. Кроме того, можно убрать прокладку регулирования из-под бензонасоса.
Иногда повреждения бензонасоса бывают столь критическими, что единственным выходом будет замена агрегата. Замена бензонасоса сопровождается его демонтажом. Чаще всего в негодность бензонасос приходит из-за повреждения диафрагмы. Можно закрепить повреждённый участок полиэтиленовой плёнкой.
Такого мелкого ремонта надолго не хватит, однако он поможет вам добраться до СТО, где будет производиться замена агрегата. Менять бензонасос самостоятельно не рекомендуется, доверьте эту операцию профессионалам из СТО. В случае, если автомобиль состоит на гарантийном обслуживании, бензонасос меняется по гарантии в вашем автосервисе. Удачи и лёгких дорог!
Где находится бензонасос
В инжекторных автомобилях топливный насос расположен внутри бензобака, а в карбюраторных — под капотом или около бензобака. На некоторых моделях установлены сразу два топливных насоса: один на бензобаке, а другой — у двигателя. Точное местонахождение насоса в вашем авто можно найти в сервисной книжке или руководстве по эксплуатации.
Диагностика и ремонт (замена) вашего топливного насоса не являются процессом, для которого необходима «научная степень автомеханика». При желании, времени и минимальном наборе инструментов все работы выполняются самостоятельно без особого труда.
Особенности работы топливных насосов
Отличительные свойства систем подачи энергоносителя зависят от конструктивной сборки. В узле привода ставятся роторные и шестеренчатые насосы. Центробежные устройства, характерные для иномарок, следует искать в бензобаке. В классификации часто используется разделение на выносные механизмы, которые монтируются непосредственно на кузовную часть авто. Погружные конструкции используются внутри баков. При таком устройстве топливного насоса обеспечиваются охлаждение подвижных частей, упреждаются случаи работы на холостом ходу. Дополнительно в конструкцию нагнетателя включаются датчики, отвечающие за контроль уровня бензина и давления в системе снабжения.
В отличие от механических, электрические модели, получают сигнал к действию не от распределительного вала, а от блока управления двигателя. За включение отвечает специальное реле, которое работает синхронно с системой зажигания. Давление в системе впрыска может достигать 0.4 МПа для бензиновых и 0.7 МПа для дизельных моторов.
