Проточка тормозных дисков своими руками без снятия

Варианты самостоятельной проточки

Поскольку цена на услуги по профессиональной проточке многих пугает, некоторые автомобилисты задумываются относительно самостоятельного проведения подобной процедуры.

Настоятельно не советую браться за такую работу, если у вас нет навыков, опыта и специального оборудования. Подобная шлифовка точно не избавит от биения диска, и послужит временной мерой. Часто в видео инструкциях, а также в описаниях самостоятельной проточки, публикуемых на том же сайте Драйв, в ход идет болгарка, шлифовальные круги, наждачка и прочие подручные абразивы.

Эффект достигается незначительный, и только на некоторое время восстанавливает поверхность тормозного диска. Потому предпочтительнее отдать узел в руки профессионалов. В автосервисах есть специальный стенд, позволяющий без снятия провести обработку изделия.

При этом можно выделить 2 способа, которые все же можно использовать в гаражных условиях, пытаясь своими руками вернуть работоспособность тормозного узла на прежний уровень.

Напильник или болгарка

Сразу скажу, что представленный способ подходит только под автомобили ВАЗ, отечественные машины и старенькие иномарки. Интересно, что АвтоВАЗ даже в инструкциях по эксплуатации описывает, как автовладелец может сам с помощью напильника убрать буртики.

Есть усовершенствованный способ избавления от буртиков. Выглядит процедура так:

  • Сначала поднимается автомобиль и снимается необходимое колесо, за которым находится проблемный элемент;
  • Затем запускается двигатель машины;
  • Включается 5 передача;
  • Для удаления буртика можно взять напильник, либо же крупнозернистый диск для болгарки;
  • Прикладывая небольшое усилие инструментом к диску, за счет вращения колеса делается проточка;
  • После обработки диск обезжиривается.

Как вы поняли, здесь нужен помощник, чтобы один человек точил диск, а второй нажимал на педаль газа для обеспечения вращения ступицы колеса.

Важно быть предельно внимательным. Ни в коем случае не применяйте такой метод на иномарках, даже если это подержанный автомобиль , и на и новых авто

Шлифовка без снятия станком

Если и делать проточку самостоятельно, то только этим методом. Поскольку никто в свой гараж не станет покупать дорогостоящее специализированное оборудование, большинство обходятся обычным токарным станком.

Но современные технологии позволяют получить специальный станок для проточки за сравнительно небольшие деньги. Это агрегат высокого уровня, способный частично заменить профессиональные установки для проточки.

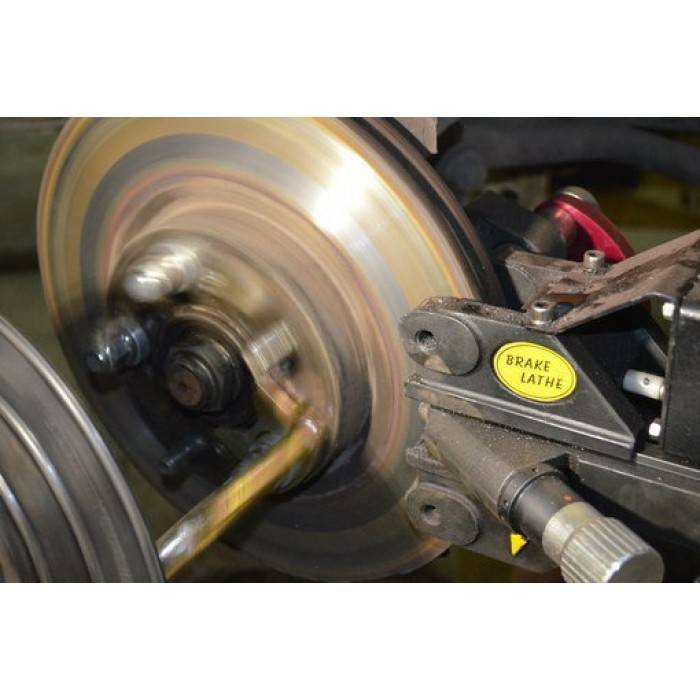

Проточка с помощью специального станка выполняется без снятия самого диска. Устройство, оснащенное электродвигателем, крепится на диске, и с обеих сторон агрегата имеются резцы. Тем самым удается избавиться даже от биения в гаражных условиях. Подробнее об использовании станка нужно читать в руководстве к конкретной модели.

Сначала проводится настройка стенда и его адаптация под параметры диска. Затем буквально за 5 минут девайс сам восстанавливает элемент тормозной системы, снимая необходимый слой.

А поскольку мы заговорили о тормозной системе, не лишним будет разобраться в работе соседа тормоза в виде сцепления .

Что вы думаете насчет самостоятельной проточки? Стоит ли этим заниматься своими руками, или лучше отдать диски в автосервис, где есть программируемое, автоматизированное профессиональное оборудование?

Спасибо, что вы с нами! Подписывайтесь, задавайте актуальные вопросы и рассказывайте о нас своим друзьям!

(2 оценок, среднее: 3,00 из 5)

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

Как писал ранее о приобретении ништяков и какой геморрой получился, я был бы ни я если бы позволил себе гонять на вибраторе (а точнее с дискомфортом)и так ездил и думал как же быть как быть, сдавать диски ни вариант, далеко, бенза больше сожжешь чем стоят диски, на проточку отдавать не хотелось так как уже имел горький опыт, после проточки становилось хуже ( а цена за такое удовольствие 1000-1500 русских), а если же на спец станке (а таких у нас нет и цена от 4000-5000) не вижу смысла для таза тратить бабло такое, легче купить еще 3 к-т передних дисков., и как то ночью ни спалось, и посетила мысля такая, а почему бы ни сделать проточку дисков на месте, но как, и тут меня осенило (кстати большинство реализации моих переделок приходят ночью когда ложусь спать, прям перед сном), а почему бы ни сделать абразивные накладки)))и понеслось…купил шлифовальный диск (ШД), характеристики на фото видно…

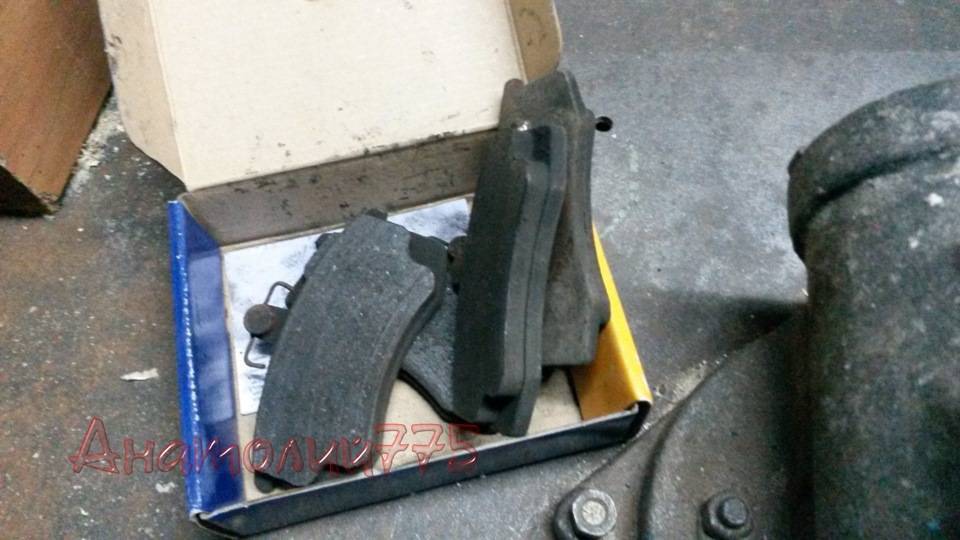

хорошо что не выкидываю сразу отработанные накладки…

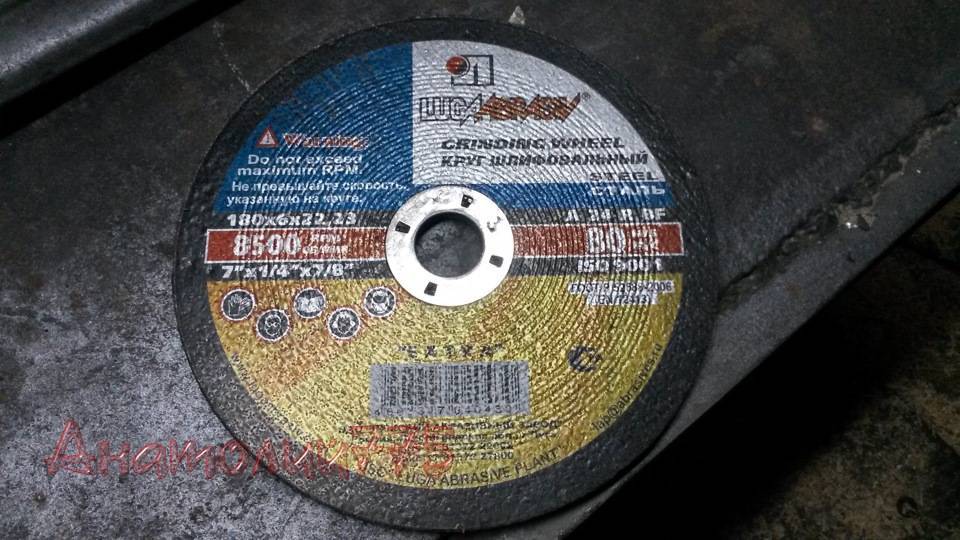

так же валялся алмазный диск, который работал последний раз пару лет назад, и вот опять пригодился…

Что можно сделать своими руками

Сейчас в интернете есть куча видео, где «народные умельцы» делают проточку своими руками. Ох, как только они это не делают – болгаркой, напильником и т.д. Некоторые даже в середине тормозной колодки делают пропил и туда вставляют часть от наждака.

Ребята сделать точно при таких способах, да еще чтобы не били – ОЧЕНЬ СЛОЖНО! Хотя как уверяют многие легко и просто! Вы можете просто загубить диски, которые еще можно проточить на станке. Также если вы снимете ниже минимальной толщины (а это запросто), тогда это реально опасно.

Конечно я понимаю многих сельчан или жителей малых городов, где и сервисов нормальных НЕТ. Но подумайте сами, тормоза это же ваша безопасность, а она не стоит никаких денег.

Сейчас небольшая видео версия статьи, смотрим.

На этом заканчиваю, думаю мои материалы были полезны. Искренне ваш АВТОБЛОГГЕР.

(14 голосов, средний: 4,93 из 5)

Похожие новости

Как и чем покрасить суппорта. Подбираем оптимальную краску и цве.

Почему не держит ручник (не работает стояночный тормоз). Основны.

Как поменять тормозные колодки. Разбираем переднюю ось + подробн.

Срок службы деталей тормозной системы, способы проточки дисков

Как и все узлы и механизмы в автомобиле, части тормозной системы (ТС) подвержены износу, они имеют определенный ресурс, установленный заводом-изготовителем. В среднем колодки выхаживают от 20 до 50 тыс. км, тормозные диски (ТД), как правило, служат в два раза дольше. Но ресурс может быть и другим, он зависит:

  • от стиля вождения;
  • погодных условий;
  • качества материалов;
  • выполнения норм при проведении ремонта.

При частом торможении, резком нажатии на педаль тормоза износ деталей происходит интенсивнее, от нагрева возникает деформация ТД, из-за этого срабатываются неравномерно и колодки. Также срок службы колодок и дисков сокращается во время эксплуатации авто в мокрую погоду, недолго служат неоригинальные запчасти сомнительного производства.

Замену ТД целесообразно проводить в том случае, если их рабочая поверхность имеет износ свыше установленной нормы, или сами запасные части стоят недорого. Конечно, всегда можно купить новые тормозные диски, но нет стопроцентной гарантии, что биение при торможении не исчезнет, так как детали бывают разного качества, или причина дефекта может скрываться в чем-то другом (например, между диском и ступицей скопилась грязь, сама ступица деформирована).

Известны способы проточки ТД:

  • на токарном станке;
  • в гаражных условиях на наждачном станке;
  • самостоятельно при помощи наждачного круга непосредственно на автомобиле;
  • с использованием оборудования Pro Cut.

Второй и третий способ не гарантируют хороших результатов, и чаще всего применяются в экстренных случаях, когда необходимо поездить лишь некоторое время, затем все равно нужно будет проводить более качественный ремонт. Проточка на токарном станке дает лучшие результаты, но здесь не учитывается то, что дефект может скрываться и в других деталях. Диагностика и ремонт на стенде Про Кат – самый надежный метод избавиться от вибраций в тормозной системе, единственный минус такого решения – не всегда оправданные финансовые вложения. В автосервисах подобная работа стоит недешево, иногда цена ремонта превышает стоимость самих запчастей.

Ремонт тормозных дисков своими руками

Если при торможении появилось биение, а автовладелец не готов к покупке новых ТД, проточку можно выполнить самостоятельно, не прибегая к услугам профессиональных мастеров, без использования специального оборудования, но хороший результат в этом случае гарантировать сложно. Своими руками поверхность дисков выравнивают обычно следующими способами:

  • в гараже при наличии болгарки (углошлифовальной машины) и наждачного станка;
  • непосредственно на автомобиле, используя ту же УШМ или снятый наждачный круг;
  • установив самодельные тормозные колодки с врезанными в них кусками отрезного круга.

В первом случае вместо наждачного круга закрепляем на станке тормозной диск, предварительно его необходимо отцентровать. Включаем «наждак», запускаем в работу болгарку – отрезным, а затем шлифовальным кругом обрабатываем неровную поверхность, убирая все шероховатости и выпуклости. Шлифовку плоскости выполняем с обеих сторон, обычно проточка одного диска выполняется за 15-20 минут. Необходимо не забывать о технике безопасности: во время работы надевать защитные очки, действовать режущим инструментом аккуратно.

Когда изнашивается поверхность тормозного диска, образуется своего рода буртик, мешающий нормально установить новые колодки по своим местам. Отшлифовать плоскость можно также с помощью болгарки или наждачного круга, но выполнить эту операцию уже в составе автомобиля. Для этого производим следующие действия:

  • поддомкрачиваем машину и снимаем колесо на той стороне, где будет производиться проточка ТД;
  • под колеса ставим подкаты, запускаем двигатель, включаем вторую или третью передачу;
  • запускаем углошлифовальную машинку, отрезным диском убираем все неровности на поверхности.

Можно не пользоваться УШМ, а к вращающемуся диску приложить круг от наждачного станка, держать его до тех пор, пока поверхность не станет относительно ровной. Идеальной обработки здесь добиться сложно, но все же это лучше, чем эксплуатировать авто с «гнутыми» ТД. В любом случае биение на руле и отдача в педаль должны уменьшиться. Еще некоторые водители для проточки применяют деревянный брусок с листом наждачной бумаги, в этом случае «наждачки» потребуется несколько штук.

zast

Тормозные диски — дорогие расходники. Обычно их хватает на два комплекта колодок

Но бывает, что они обращают на себя внимание гораздо раньше — например, когда по причине резкого перепада температур возникает заметное биение. Проехал по луже после интенсивного торможения — вот диски и покоробило

Симптомы: вибрации на руле и педали тормоза, которые при замедлении порой переходят даже на кузов.

Прежде «кривые» диски получали отставку. Лишь отдельных счастливчиков выручали знакомые токари, имеющие станки для проточки. Лет пятнадцать назад автомастерские начали закупать соответствующее оборудование, но работу делали на кустарном уровне. Лишь с появлением новых станков дело вошло в более-менее цивилизованное русло. Проточка дисков обходится недорого — порой в несколько раз дешевле комплекта новых дисков.

Бить или не бить

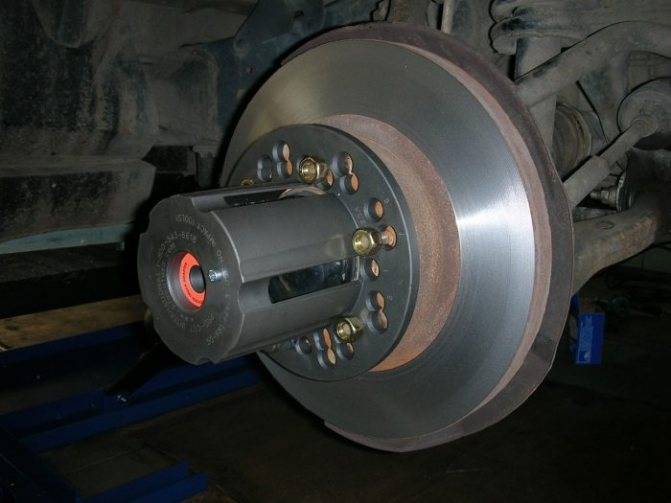

Станки для проточки бывают двух видов, а устанавливают их непосредственно на ступицу тормозного диска. Те, что подороже, выполнены единым узлом и обеспечивают лучшую точность обработки; такой станок соединяют со ступицей через переходник. Устройства попроще имеют отдельный узел с резцами; они требуют больше времени на установку, а резцы монтируются на скобу тормозного суппорта.

Это интересно: Замена задних и передних тормозных колодок своими руками

Оценка состояния тормозных дисков, возможные их дефекты

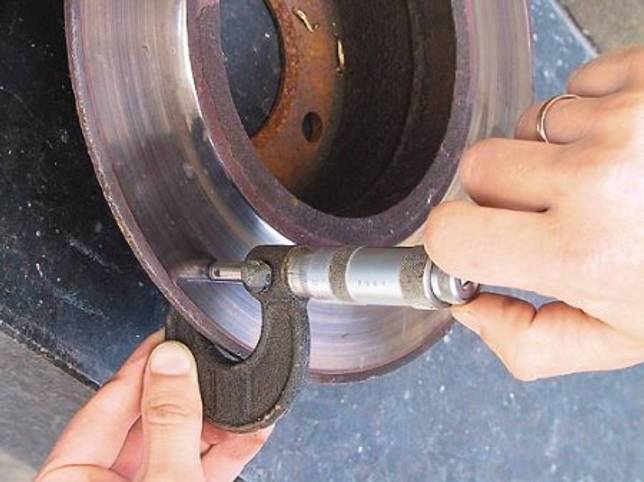

Толщина тормозных дисков

Замена тормозных дисков

Маркировка тормозного диска

Допустимые размеры толщины тормозного диска добросовестные производители наносят с торца его рабочей части, точнее, на ребре. Но обычно оценка степени износа производится «на глазок». Диаметр тормозного диска ненамного превышает диаметр рабочей его площади, которая контактирует с колодками. В результате снаружи образуется выступ, по величине которого можно сделать выводы о том, насколько «сточен» диск. Как правило, кромка высотой более миллиметра является достаточным основанием для замены детали. Если по каким-либо причинам ремонт невозможен (отсутствие запчастей или средств), то нельзя допускать езду с изношенными более чем наполовину колодками – иначе вывалится поршень тормозного цилиндра. Кроме того, чрезмерно тонкий диск наиболее сильно подвержен деформациям вследствие нагрева, что станет причиной его биения при торможении. Кроме того, значительно снизится механическая прочность, что, в крайних случаях, приведёт к разрушению детали. Особенно «слабы» в этом плане вентилируемые перфорированные тормозные диски – их низкая прочность зачастую вызвана сильной коррозией, разрушающей рёбра жёсткости между сторонами диска.

Борозды на тормозных дисках

Появление борозд на рабочих поверхностях, соприкасающихся с колодками, неизбежно. Суппорт не является абсолютно жёстким механизмом, детали которого не изменяют своего взаимного расположения. Меняются как углы взаимного расположения трущихся поверхностей колодки и диска, так и угол положения подвижной скобы суппорта относительно кронштейна, вследствие подвижности направляющих. Слишком большие и глубокие борозды значительно уменьшают поверхность соприкасающихся колодок и дисков, из-за чего снижается эффективность торможения.

Коррозия тормозных дисков

Коррозия и борозды на тормозном диске

Коррозия на рабочей поверхности диска, если её очаги достаточно глубоко проникли в металл, может способствовать выкрашиванию последнего. Правда, если авто постоянно эксплуатируется, то такого не случается. Главные неприятности коррозия доставляет, когда благодаря ей посадочное место диска «прикипает» к ступице, из-за чего снятие тормозного диска может стать достаточно мучительной процедурой. Очень хорошо в плане предотвращения такой неприятности помогает нанесение тонкого слоя смазки на сопрягаемые поверхности во время сборки узла. Как снять тормозной диск, если он всё-таки прикипел? Когда ржавчина достаточно сильно «въелась» в детали, то зачастую приходится высверливать даже болты, фиксирующие диск на ступице. Замачивание «Жидким ключом» мест стыковки ступицы и диска – бесполезное занятие. Максимально чисто убрав ржавчину со стыка, стоит попытаться ввернуть длинные болты в дополнительные отверстия диска и ими «отжать» его от ступицы. При этом нужно ударами тяжёлого молотка сбивать диск. Метод тупой, но эффективный – главное, не терять терпения.

Трещины

При обнаружении трещин на тормозных дисках ни в коем случае не пытайтесь и дальше ездить без замены деталей. В любой момент диск может разрушиться и создать массу проблем.

Зачем проводится расточка

Можете называть процедуру расточкой, проточкой или шлифовкой. От этого суть никак не меняется.

Такие манипуляции считаются весьма эффективным методом, направленным на увеличение срока службы элемента тормозной системы. Параллельно повышается уровень безопасности при эксплуатации транспортного средства. Ведь вне зависимости от скорости движения и стиля вождения, даже у самых аккуратных и медленных водителей тормоза подвергаются постепенному износу, выработку и пр. В итоге появляются бороздки, неровности и прочие нежелательные деформации.

Чтобы избавиться от них, и вернуть диску прежнюю эффективность, делается проточка. Избежать резких торможений, воздействия влаги, перегрева и появления коррозии практически невозможно.

Ошибочно считать, что редкое использование авто продлевает срок службы узлу. Напротив, чем больше машина стоит, тем быстрее образуется ржавчина, тормоза закисают и приходят в негодность.

Если на тормозах имеется выработка, неровности, бороздки и шероховатости, это негативно сказывается на зеркале диска. Также продукты выработки начинает активнее разрушать элемент. Не делая проточку и не меняя тормоза, вы рискуете в один момент оказаться попросту без них. В итоге машина не сможет затормозить. Про возможные последствия утраты тормозного узла говорить вряд ли стоит.

Рекомендуем: Инструкция по перетяжке сидений в автомобиле своими руками

Потому в ход идет специальное приспособление, используется профессиональное оборудование и самодельный станок. Некоторые затачивают диски с помощью старых колодок, болгаркой и простыми абразивными дисками. Другие проделывают манипуляции на токарном станке, отчего идет рябь.

Признаки неисправности

В среднем тормозные диски «ходят» около 90-100 тысяч километров, но могут изнашиваться и раньше. Крайний срок для замены тормозных колодок – около 30 тысяч километров. Но указанные в инструкции по эксплуатации цифры часто идеализированы.

Как правило, замену (ремонт) требуется как можно чаще.

Чтобы своевременно определить неисправность, необходимо знать ее основные симптомы:

  • тормозные диски активно греются даже после небольшого пробега. Это легко проверить – достаточно прикоснуться к диску после поездки;
  • существенно снизилась эффективность торможения;
  • появились лишние звуки при нажатии на тормоз;
  • во время торможения заметна сильная вибрация руля. Параллельно с этим могут появиться и биения непосредственно в педали;
  • при визуальном осмотре виден явный износ тормозного диска, появляется коррозия и глубокие механические повреждения.

При выявлении хотя бы одного из симптомов своевременная проточка является обязательной

Но здесь важно не переусердствовать

Как только вы достигли минимального параметра толщины (он обязательно регламентируется производителем), дальнейшая шлифовка становится опасной. В этом случае выход один – замена.

Это интересно: Как самостоятельно поменять помпу на автомобиле «Дэу Нексия»

Переднеприводные модели

Наиболее простым способом проточки для таких автомобилей является использование наждачного круга. Для упрощения задачи в работе будет использоваться сила двигателя вашего авто. Для работы понадобится помощник. Производится проточка следующим образом:

  • Автомобиль приподнимается на домкрате и снимается колесо;
  • Помощник заводит двигатель, и включает пятую передачу. Необходимо слегка надавить на акселератор;
  • Ваша задача плотно прижать наждак к диску, и держать его в таком положении;
  • После приведения диска в норму нужно произвести обратную сборку;
  • Занимает эта работа около часа на оба колеса, в особо сложных случаях чуть больше. Не забудьте обработать диск с двух сторон. В обязательном порядке после восстановления замерьте толщину рабочей поверхности.

Что дает шлифовка?

Качественная проточка позволяет:

  • убрать биение тормозных дисков, которое создает дискомфорт во время вождения;
  • повысить срок службы всего тормозного механизма (тормозных колодок, дисков);
  • вернуть прежнюю эффективность торможения автомобиля;
  • сэкономить деньги на покупку новых дисков без ущерба для безопасности.

Читайте про причины вибрации автомобиля.

Многие считают, что проще поменять диски и не забивать себе голову шлифовкой. Но не все так просто.

  1. Во-первых, необходимо покупать пару тормозных дисков для одной оси.
  2. Во-вторых, одновременно с этим придется поменять и колодки.

В сумме затраты получаются весьма существенными, поэтому много проще потратить несколько сотен на проточку или же вообще сделать все самостоятельно.

Диагностика неисправностей и способы ремонта дисковых тормозов

В случае трения тормозных колодок о диск:

Признак неисправности Возможная причина Способ устранения
Наблюдается постоянное трение колодок о диск. Сильное загрязнение колодок. Неисправность зачастую самоустраняется после выезда автомобиля на чистую поверхность. Помогает также самостоятельная очистка колодок и промывка их водой.
Калипер дисковых тормозов не отрегулирован: тормозные колодки находятся на разном расстоянии от диска. Положение калипера следует отрегулировать.
При вращении колеса колодки задевают диск. Калипер дисковых тормозов не отрегулирован: тормозные колодки находятся на разном расстоянии от диска. Положение калипера следует отрегулировать.
Деформация диска, его неправильная установка. Необходимо выправить диск либо правильно его установить.
Задевание колодок за диск при совершении маневров. Передняя вилка недостаточно жесткая. Проблема не критичная и не требует ремонта. При желании устраняется дополнительным затягиванием эксцентрикового зажима.
Люфт колесной втулка. Люфт необходимо устранить.
Положение калипера после регулировки не фиксируется. Через некоторое время после работы дисковых тормозов колодка снова задевает диск. Ослабление возвратной пружины Произвести замену возвратной пружины. Запасной комплект пружин иногда продается вместе с колодками.
Происходит трение колодки о диск и уменьшение хода тормозной рукояти при наружной отрицательной температуре. Трение пропадает при положительной температуре. Загустение тормозной жидкости. Как следствие, недостаточное усилие пружины для возврата тормозных колодок в исходное положение. Произвести замену тормозной жидкости.

В случае слабой работы дисковых тормозов:

Признак неисправности Возможная причина Способ устранения
Слабое и вялое торможение. Ручка тормоза при этом не проваливается. Износ колодок или диска. Произвести замену изношенных деталей.
Использование новых, не притертых тормозных колодок. Для притирки колодок требуется проехать 40-100 км, после чего проблема пропадает.
Налипание грязи или масла на поверхности колодок или диска. Выполнить ремонт диска и колодки путем их прогрева, мягко притормаживая на спуске или вращая педали.
Слабое и вялое торможение. Ручка дискового тормоза при этом проваливается, упираясь в руль. Попадание воздуха в гидравлическую тормозную систему. Выполнить прокачку дисковых тормозов.
Не отрегулированный по длине трос в механической тормозной системе. Выполнить регулировку троса.
Внезапное «проваливание» рукояти дискового тормоза до руля при длительном торможении. Вскипание тормозной жидкости и перегрев калипера. Произвести замену тормозной жидкости.

В случае появления посторонних шумов при торможении:

Признак неисправности Возможная причина Способ устранения
При торможении возникают скрипы и скрежет. Попадание влаги на тормозной диск. Выполнить просушку диска и колодки, мягко притормаживая на спуске или вращая педали.
Износ колодки или диска. Произвести замену изношенных деталей.
