Регулятор напряжения генератора ВАЗ 2109 – установка и ремонт

Основные неисправности генерирующих узлов VAZ

Прежде чем проверить, не снимая, генератор на машине ВАЗ 2115 или другой модели производителя следует знать, что неисправности таких устройств бывают электрическими и механическими.

К электротехническим проблемам относят:

  • поломку диодного моста;
  • неисправность регулятора напряжения;
  • износ щеток, биение роторного вала;
  • обрыв обмотки, пробивание (межвитковое либо на корпус).

Особенности генератора ВАЗ 2108-2115

Механические поломки включают разрушение подшипников, повреждения корпуса, приводного ремня.

Износ, клин шарикоподшипников

Эту проблему можно распознать по специфическому звуку подшипников при вращении вала, наличию вибрации во время работы электрогенератора. Проверять работоспособность подшипников можно по плавности хода вала. Если при вращении слышатся шумы, шарикоподшипники надо менять.

Повреждение обмоток генерирующего узла

Эта неисправность часто встречается на месте соединения концов обмотки с контактными кольцами. Также иногда происходит замыкание обмотки (при ответсвлении проводника, образовании зазаров). При подобных повреждениях перестает заряжаться аккумулятор. Для диагностики поломки нужно:

  • отсоединить от щетки конец обмотки;
  • подключить к отсоединенному концу и зажиму генерирующего узла через вольтметр или лампу аккумуляторную проводку;
  • если лампочка не горит, а стрелка измерительного стоит на месте, можно с уверенностью говорить о наличии обрыва.

Таким образом можно проверить генератор на работоспособность на машине ВАЗ 2110, не снимая его. Этот способ годится также и для большинства других моделей VAZ. При устранении проблемы применяется бескислотная пайка, мягкий припой. Если повреждение произошло внутри катушки, ротор или стартер меняют.

Признаки износа щеток электрогенератора

Проведение диагностики этой поломки возможно без демонтажа генерирующего узла. Если использовать электрогенератор с изношенными щетками, это приведет к полному выходу прибора из строя. Среди признаков проблем со щетками выделяют:

  • частое моргание, тусклый свет фар;
  • медленная зарядка аккумуляторной батареи;
  • произвольное выключение магнитолы.

Такая поломка опасна тем, что во время обслуживания авто мелким деталям часто не уделяется должное внимание. Потому проблема изношенных щеток нередко застает автомобилистов врасплох

Устраняется неисправность путем замены узла.

Неисправность выпрямительного блока

О проблеме может свидетельствовать быстрый разряд аккумулятора. В данном случае можно проверить генератор на машине на работоспособность (для ВАЗ 2110 и других авто приведенной марки).

Чаще всего проблемы начинаются после перегрева элемента, скачков напряжения, механических повреждений. Как правило, поломка связана с пробоем диодов. Это вызывает короткое замыкание контактов статорной обмотки, что приводит к приходу генератора в негодность.

Неполадки с регулятором напряжения

Неисправность нередко возникает на машинах VAZ 2114. При такой неполадке начинаются проблемы с аккумулятором. Также поломку можно диагностировать с помощью мультиметра.

Ремонт генератора ВАЗ 2108-2115

Генератор на автомобиле ВАЗ 2114 должен выдавать напряжение около 13…14 В (при запущенном ДВС). Если устройство начнет давать меньшее либо большее значение, это приведет к снижению ресурса аккумулятора. При высоком напряжении (более 14,5 В) реле должно выключаться. Если регулятор не отключается, это свидетельствует о поломке. Такая неполадка может быть инициирована:

  • коротким замыканием в цепи;
  • некорректным подключением к аккумуляторной батарее;
  • проникновением в корпус влаги.

Регулятор напряжения также может прийти в негодность при нерегулярном обслуживания электрогенератора автомашины.

Описание процедуры проверки работоспособности регулятора напряжения

В том случае, если все-таки установлена неисправность в указанном реле, то в руководстве по техническому обслуживанию автомобиля совершенно четко описана процедура выявления поломки. Сразу стоит заметить, что главное преимущество модели 2109 — это инжектор для подачи топлива. Это значительно улучшает характеристики машины. А инжектор напрямую связан с компьютером, который осуществляет беспрестанный контроль за качеством работы и состоянием самого инжектора. В том случае, если выходит из строя эта составляющая, то выходит из строя и инжектор.

Рассматриваемая поломка сопровождается такими неполадками, как:

  • увеличение расхода топлива при одновременном снижении силы тяги автомобиля;
  • тусклый свет лампочек габаритных огней, поворотников и панели приборов в салоне.

Если появились эти поломки, то необходимо заменить реле регулятор тока генератора. Опишем правильную процедуру проверки регулятора напряжения генератора ВАЗ 2109. Если у вас модель автомобиля с установленной описываемой деталью, то:

  • нужно взять вольтметр;
  • завести двигатель автомобиля и установить число оборотов на 1500-2000 в минуту;
  • включить ближний свет фар;
  • провести замер напряжения на клеммах АКБ.

При этом нормальным считается результат проведенного замера в диапазоне 13,5-14,2 Вольт. При отклонении показателя в ту или иную сторону можно с уверенностью говорить о неисправности регулятора напряжения ВАЗ 2109. Регулятор напряжения генератора не ремонтируется, и его нужно просто заменить.

Но есть и еще один важный момент, который нужно напомнить. Нужно убедиться, что неисправность электрической системы кроется именно в том, что вышло из строя реле регулятор, но никак не контрольная лампа приборной панели. Это связно с тем, что электропитание на обмотку возбуждения генератора подается именно с нее и, в случае если лампа сгорает, питание на обмотку уже не подается, и генератор не будет работать.

Такая же диагностика возможна и для машины ВАЗ 2108.

Диагностика работоспособности регулятора напряжения на снятом генераторе

Современная промышленность выпускает регуляторы напряжения в одном корпусе с щетками. Это делает конструкцию более компактной и одновременно более надежной.

Для проведения процедуры диагностики необходимо на выводы массы подключить питание от внешнего источника питания. Этим источником могут служить даже пара полуторавольтовых батареек. Дополнительно в цепи подключается маломощная лампа, мощностью не более 3 Ватт. Все звенья цепи соединяются проводами.

Если лампа не горит, либо горит при подаче любого питания, то это свидетельствует о неисправности реле генератора ВАЗ 2109. В случае если лампа совсем не горит, то имеется обрыв в проводах щеток генератора. И в том и в другом случае требуется замена поврежденного узла цепи.

Отметим, что подобная процедура диагностики неисправности реле напряжения ВАЗ 2109 используется и на некоторых других моделях ВАЗ. К примеру, сходная процедура и для ВАЗ 2108.

Вместо заключения

Мы не стали описывать процедуру замены генератора или реле регулятора потому, что в первом случае есть отдельная информация с полным пошаговым описанием всех действий, а во втором — процедура очень проста и не вызывает сложностей даже у начинающих автомобилистов.

Остается лишь пожелать меньше поломок автомобиля и удачной, безаварийной езды по трассам!

Подшипники генератора

Как говорилось в самом начале, на автомобиле ВАЗ-2109 генератор состоит из двух крышек. В каждой установлены подшипники. Они необходимы для того, чтобы провести центровку ротора. Также они обеспечивают более легкое его вращение. Следовательно, во много раз снижается трение, ресурс генератора увеличивается. Ремонту эти подшипники не подлежат, в случае выхода из строя необходима замена.

Для этого требуется снимать обе крышки: при помощи подходящей насадки (или старым подшипником) выбиваете его из посадочного места. Новый запрессовываете и собираете генератор. Корпус подшипника закрытый, в нем имеется смазка. Дополнительно не нужно наносить литол или другую смазку на него. Чаще всего выходит из строя тот подшипник, который установлен в передней крышке. Причина – он подвержен высоким нагрузкам, ведь с его стороны находится ремень привода.

Неисправности генератора ВАЗ 2108, 2109, 21099

Генератор отвечает за электроснабжение всей бортовой сети автомобиля с работающим двигателем.Признаки неисправности генератора автомобилей ВАЗ 2108, 2109, 21099

После пуска двигателя горит контрольная лампа разряда аккумуляторной батареи в щитке приборов

Генератор не выдает требуемый зарядный ток. Одновременно с горящей лампочкой показания вольтметра стремятся к нулю. АКБ постоянно не дозаряжается. Проверяем при помощи вольтметра (мультиметра) напряжение на клеммах аккумулятора (двигатель работает на холостых). Показания вольтметра должны быть следующие: генератор 37.3701 — 13,6 В, генератор 9402.3701 — 13,2 В.

«Народный» метод проверки генератора со снятием клеммы с АКБ на работающем двигателе подходит только для карбюраторных двигателей. Если после снятия клеммы двигатель глохнет, значит генератор перестал вырабатывать электрический ток.

Если меньше, значит дело не в неисправной проводке, идущей к контрольной лампе и вольтметру, а в генераторе. Далее последовательно, от простого к сложному, от наиболее вероятного к менее вероятному ищем причину неисправности.

— Ослабло натяжение ремня привода генератора

Ремень проскальзывает на шкиву, ротор генератора перестает вращаться с необходимой частотой. При этом возможен «свист» со стороны привода генератора. Проверяем и регулируем в случае надобности натяжение ремня.

— Неисправен регулятор напряжения генератора

Возможно имеется короткое замыкание между его выводами «В» («D+»), «Ш» («DF») или «зависли» (стерлись щетки щеточного узла). Проверить регулятор напряжения проще всего установкой заведомо исправного. Неисправный регулятор заменяем новым. Подробнее: «Проверка регулятора напряжения генератора автомобилей ВАЗ 2108, 2109, 21099».

— Неисправен диодный мост (выпрямительный блок) генератора

Скорее всего имеет место «обрыв» в его вентилях или короткое замыкание в отрицательных вентилях. Так же возможно повреждены диоды питания обмотки возбуждения. Диодный мост можно проверить при помощи омметра (мультиметра в режиме омметра) как прямо на автомобиле, так и на снятом генераторе.

Проверка диодного моста генератора автомобилей ВАЗ 2108, 2109, 21099

— Неисправен статор генератора

«Обрыв» или короткое замыкание в обмотке статора. Проверяем статор омметром, при наличии неисправности заменяем новым.

проверка обмоток статора генератора 37.3701 на «обрыв»

— Неисправен ротор генератора

Возможно выводы обмотки возбуждения, расположенной на роторе оторвались от контактных колец к которым прижаты щетки. Проверяем ротор, при необходимости заменяем новым.

выводы обмотки генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099

Аккумуляторная батарея перезаряжается и «кипит»

Генератор выдает слишком большой зарядный ток, выше: генератор 37.3701 — 14,6 В, генератор 9402.3701 — 14,7 В, что проверяется вольтметром на клеммах АКБ. Стрелка штатного вольтметра находится в красной зоне в конце шкалы.

— Неисправен регулятор напряжения

Скорее всего имеет место короткое замыкание между его выводом «Ш» («DF») и «массой». Замените регулятор напряжения новым или заведомо исправным.

Генератор шумит или «воет» при работе

Отвернулась гайка крепления шкива генератора, изношены подшипники генератора, межвитковое замыкание или замыкание на «массу» обмотки статора (генератор «воет»), короткое замыкание в одном из вентилей генератора.

Примечания и дополнения

— Причинами таких неисправностей как: контрольная лампа не загорается после поворота ключа в замке зажигания и пуска двигателя (штатный вольтметр показывает нормальное напряжение) или не загорается лампа и не работает вольтметр (или полностью не работают контрольные приборы) являются не неисправность генератора, а перегорание контрольной лампы, обрыв в цепи ее питания, перегорание предохранителя №5 (F16) в монтажном блоке (отвечающего за подачу тока в обмотку возбуждения генератора), обрыв в цепи питания комбинации приборов (оранжевый и оранжево-голубой провода) неисправность замка зажигания.

— В случае если контрольная лампа разряда горит на холостых оборотах, а при нажатии на педаль газа и в движении гаснет, необходимо в первую очередь проверить натяжение ремня привода генератора, а если не поможет, то проблема скорее всего в дополнительных резисторах расположенных в монтажном блоке реле и предохранителей. При выходе их из строя генератор не возбуждается на малых оборотах, поэтому и не дает зарядку. Необходимо либо целиком менять монтажный блок, либо выпаивать дополнительные резисторы и заменять их новыми.

Еще статьи по генераторам автомобилей ВАЗ 2108, 2109, 21099

Собираем агрегат

Начинаем сборку для ваз 2108 генератора, ремонт подошел к завершающей стадии:

  • Сборка начинается с запрессовки заднего подшипника обратно на вал. Это действие мы выполняем при помощи небольшой дощечки и молотка
  • Двумя-тремя сильными ударами насаживаем подшипник на вал
  • Если снимали выпрямительный блок – возвращаем его те же четыре шпильки крепления выпрямительного блока, расположенные в задней крышке
  • Теперь устанавливаем саму заднюю крышку обратно на ротор, чтобы подшипник до конца «сел» в предназначенное посадочное место, расположенное в задней крышке
  • Чтобы упростить процедуру, можно воспользоваться молотком, и бить через деревянный брусок не сильными ударами по крышке, чтобы «посадить» ее полностью на вал
  • В нашей передней крышке производим замену малого (переднего) подшипника и закрепляем его пластинами
  • Вытаскиваем из тисков агрегат и перед надеванием передней крышки, одеваем на вал распорное кольцо, которое должно находиться между передним шарикоподшипником и упорной выемкой, расположенной на валу
  • Ставим переднюю крышку, затягиваем гайки на шпильках «крест-накрест», чтобы затяжка их была равномерной
  • Устанавливаем шпонку в выемку роторного вала, после этого насаживаем крыльчатку и затягиваем ее гайкой

Вот генератор собран, сейчас удобно установить на место реле со щетками.

Возвращаем агрегат на место

Порядок установки – процесс обратный снятию:

  • Вставляем его в кронштейн крепления
  • Одной рукой надавливаем сверху на мотор, а второй рукой, со стороны переднего правого колеса, мы вставляем болт крепления кронштейна на место
  • Гайку болта накручиваем, но не затягиваем
  • Затем закрепляем при помощи саморезов пылевую защиту
  • Теперь надеваем приводной ремень на шкив агрегата и ставим планку натяжителя ремня
  • Натягиваем приводной ремень до нужного значения прогиба (1 – 1,5 сантиметра) и одновременно зажимаем гайку, расположенную на плаке натяжителя
  • Теперь зажимаем гайку, находящуюся на кронштейне крепления нашего генератора.

Все, агрегат успешно установлен. Для ваз ремонт генератора завершен. Убедитесь, лишний раз, что клемма минус снята с аккумуляторной батареи и подключите все провода назад к генератору. Помните, что: парные провода прикрепляются гайкой к шпильке, расположенной на задней крышке генератора, а одиночный провод соединяется посредством разъемов типа «мама — папа». Теперь можно подключить клемму «минус» на аккумуляторную батарею и запустить двигатель. Если работа была вами проделана правильно, то на ваз 2108 ремонт электрооборудования (генератора в частности) завершен и больше не составляет вам проблемы. Источник питания стал вырабатывать положенное напряжение для работы автомобиля. Для полной уверенности в исправной работе, можно проверить вольтметром выдаваемое им напряжение. Если не все понятно в устройстве генератора, то о ремонте ваз 2108 ищите в разделе электрооборудование либо воспользуйтесь обучающим видео.

Источник

Как Проверить Генератор На Ваз 2109

Как без посторонней помощи проверить ВАЗ Генератор 2109

Генератор в машине подает электричество через электростанцию. Если он выходит из строя, сначала садится аккумулятор, и в итоге автомобиль просто не может двигаться.

В этой статье описывается, как проверить собственный генератор, установленный на ВАЗ- 2109.

Стоит отметить, что нет разницы, какой двигатель установлен на автоинжекторе или карбюраторе. В обоих случаях диагноз ставится по одному и тому же алгоритму.

проверить

Чтобы определить характер поломки в домашних условиях, сначала нужно знать, как диагностировать генератор.

Первый этап выполняется без снятия устройства с машины. Есть несколько вариантов, но высочайшего качества. с мультиметром. Правда в том Лучше всего привлечь кого-то, кого вы знаете.

Прежде всего, вам необходимо выяснить, способен ли регулятор напряжения выполнять свою работу. Эксперты отмечают, что часто из-за этого генератор может работать некорректно. Проблема с ним возникает из-за чрезмерного напряжения в сети.

Сам генератор тестируется следующим образом:

  • мультиметр установлен на вольт;
  • запустить блок питания;
  • измерьте напряжение на аккумуляторе и на клеммах генератора.

Как правило, устройство будет показывать от 14 до 14,2 вольт. Тогда нужно нажимать педаль газа. без увеличения напряжения так обстоит дело более половины вольт.

Увеличение этого показателя указывает на то, что генератор не работает. Скорее всего, реле напряжения необходимо заменить.

Вы также можете сделать следующее:

  • они запускают двигатель и немного его запускают;
  • сожмите газ и доведите коленчатый вал до 3 тысяч оборотов;
  • включить фары (дальний свет);
  • подогрев заднего стекла;
  • печной вентилятор.

При такой нагрузке на аккумуляторе должно быть больше напряжения:

Устройство и принцип работы автомобильного генератора

Раз речь зашла о генераторе ваз 2109, то следует остановиться и подробно рассмотреть двигатели с системой впрыска топлива для вышеуказанной модели, коим является агрегат 94.3701. Этот генератор использует переменный ток, три фазы, встроенный выпрямительный блок, электронный регулятор напряжения и со стороны привода правое вращение.

Ротор конструкции приводится в действие с помощью поликлинового ремня от шкива вала коленчатого. Некоторые производители считают, что не менее удобен в использовании генератор ААК-5102 из Словении. Он имеет некоторые отличия от стационарного собрата в устройстве некоторых узлов и мелких деталей, но вполне взаимозаменяем.

Пока вы смотрите видео о том, как проводится стендовая проверка некоторых узлов авто, ниже появится материал о некоторых особенностях аккумуляторной батареи, влияющих на работу генератора.

Вы должны знать, что:

  1. «Минус» у аккумуляторной батареи обязан присоединяться к «массе», при этом «плюс» достаточно подключить к зажиму «30» на генераторе.
  2. Если провести обратные действия, то произойдет усиление тока, что приведет к потере диодов.
  3. Нельзя проводить работы с аккумуляторной батареей, которая отсоединена от генератора, иначе появление кратковременного перенапряжения повредит регулятор напряжение на выводе 30.
  4. В целях вашей безопасности запрещено проверять амперметром или вольтметром работоспособность агрегата «на искру», если вы отсоединила на короткий промежуток времени вывод 30 от «массы».
  5. Диоды выпрямительного блока проверяются напряжением в 12 В. Можно использовать мегомметр: но он имеет слишком большое для диодов напряжение, поэтому во избежание неприятностей делать надо такую работу аккуратно и быстро, не допуская превышения вышеуказанной цифры.
  6. Проверку сопротивления изоляции обмотки статора следует производить на стенде, отсоединив при этом диоды от фазных обмоток.
  7. Если вы проводите электросварку некоторых узлов или деталей кузова, то не забудьте отключить выводы.

В качестве совета:

  • порвался в дороге ремень генератора – замените его кольцом, ширина которого 20 мм. Вырезать такой «аксессуар» можно из ненужной автомобильной камеры;
  • при неисправном генераторе можно снизить потребление тока во время движения автомобиля, если отключить мультимедийную аппаратуру, ненужные приборы освещения, отопительный вентилятор или обогреватель стекла.

Проверка генератора

Необходимо проверить авто генератор на ваз 2109, чтобы выяснить причину неисправности:

  • Если присутствуют посторонние шумы в его работе  – скорее всего, износились подшипники вала электрогенератора
  • Пониженное напряжение на «выходе» электрогенератора – означает износ щеток(см.Ваз 2109: замена щеток генератора своими силами) либо слабое натяжение приводного ремня
  • Повышение либо понижение напряжения на «выходе» могут быть последствиями неисправности диодного моста электрогенератора

Чтобы выполнить первичную диагностику неисправностей – вам достаточно выполнить такие несложные процедуры:

  • Проверяем, с помощью вольтметра, напряжение на аккумуляторных клеммах. Когда мотор запущен и электрогенератор исправен, напряжение на клеммах батареи должно колебаться от 13,8 вольт до 14,5 вольт
  • Включаем двигатель и прислоняем ладонь к корпусу электрогенератора, чтобы выявить вибрацию. Когда увеличен износ подшипников, вибрация, которая передается на корпус электрогенератора, будет легко ощутима, а перепутать ее с другой посторонней вибрацией просто невозможно
  • Проверяем натяжение ремня электрогенератора: при остановленном моторе надавите на ремень пальцем – прогиб под воздействием пальца не должен составлять более 1 — 1,5сантиметра

Прежде чем снимать сам электрогенератор, во избежание лишней и ненужной работы, снимите сначала своими руками реле, расположенное на корпусе электрогенератора и проверьте состояние щеток и самого реле в частности:

  • Снятие реле не требует снятия генератора с двигателя
  • Реле в генераторе располагается в задней части, и прикреплено к нему всего лишь двумя болтами
  • Для их откручивания Вам потребуется «крестовая» отвертка
  • Откручивать болты следует аккуратно, иначе уроните их защиту картера, а доставать их оттуда станет дополнительной проблемой
  • Чтобы окончательно снять реле вам необходимо будет отсоединить проводок с контактом типа «мама»

Проверка состояния реле

После снятия, необходимо сразу проверить работоспособность реле — регулятора напряжения, а так же щеткодержателя и на всякий случай конденсатора, снятого с генератора:

  • Для проведения проверки вам понадобится источник питания, с возможностью переключения (изменения значения) напряжения
  • Например, подойдет зарядка для вашего аккумулятора
  • А еще пригодится контрольная лампочка стандартного напряжения
  • Подключаем контрольную лампочку к щеткам реле – регулятора
  • Затем подключаем напряжение 12Вольт, подсоединив минус к массе, а плюс кидаем на клемму реле – регулятора напряжения, как на фото ниже
  • Контрольная лампочка при этом должна загореться
  • Теперь увеличиваем подаваемое напряжение до 15-16Вольт
  • Контрольная лампочка после этого должна погаснуть

Такая проверка покажет нам, если лампочка при повышении напряжения все же не погасла либо она вообще загоралась еще в первом случае, тогда неизбежна замена реле на генераторе ваз 2109 со щеткодержателем в сборе.

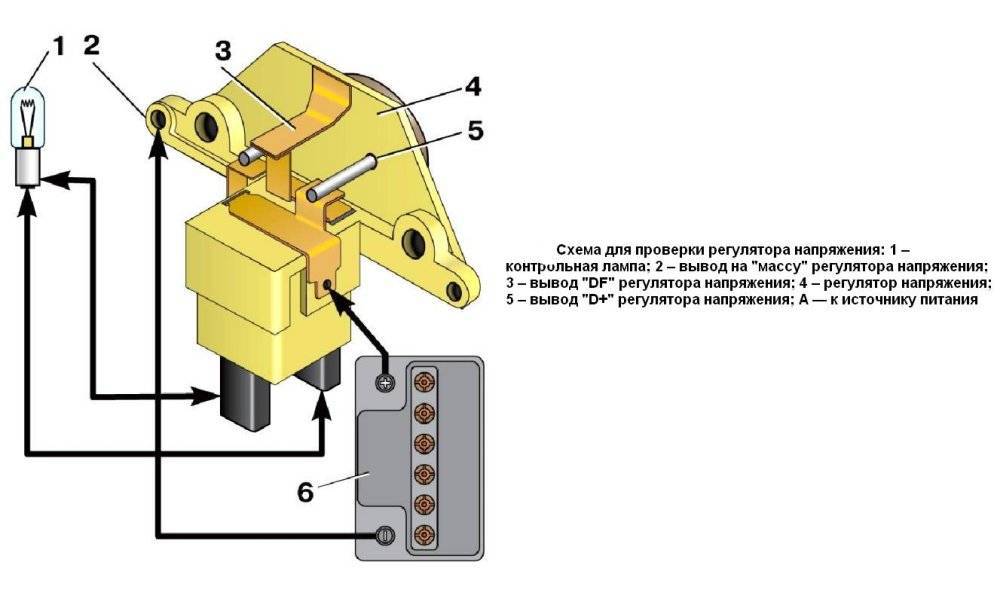

Схема подключения питания и контрольной лампы к реле – регулятору для проверки его исправности

Если с реле – регулятором все в порядке остается проверить состояние щеткодержателя, для этого:

  • Необходимо нажатием пальцев проверить сначала легкость перемещения самих щеток в их посадочных местах (пазах), а затем измерить величину выступания щеток
  • Эта величина должна быть не меньше чем 5миллиметров
  • Не допускается появления на поверхности щеток следов от разнообразных механических повреждений — глубоких царапин, сколов, трещин
  • Щетки с дефектами, повреждениями либо не соответствующие допустимой длине следует заменить (отдельно, либо в сборе с реле, если устраивает цена)

Щетки с дефектами

Завершаем проверку выявлением состояния конденсатора (при необходимости).Для проверки нам понадобится мегомметр либо обычный мульти тестер, включенный в режиме измерения сопротивления до 1-10МегаОм:

  • Включите прибор, который будет показывать значение сопротивления, стремящееся к бесконечности
  • Затем подключите выводы от тестера к конденсатору, наблюдайте в момент их подключения, должно происходить уменьшение сопротивления, а после этого сопротивление снова стремится к бесконечности
  • При наблюдении такого явления знайте, что ваш конденсатор исправен
  • Иначе приобретайте новый и выполняйте его замену
  • Установите обратно в ваз 2109 реле на генератор

На этом проверка реле – регулятора окончена, все проще простого, на всякий случай можете ознакомиться с видео материалом на эту тему.
