Замена клапанов ВАЗ-2112 16 клапанов своими руками: фото, видео

Алгоритм действий по замене маслосъемных колпачов ВАЗ 2110

Разумеется, для осуществления подобных действий потребуются определенные инструменты.

Вначале колпачки необходимо снять:

От клемы «минус» источника питания следует отсоединить провод.
На распределительном вале находится шкив с зубцами. Его необходимо снять.
Головка блока освобождается от крышки.
Со шпилек необходимо удалить массу. Для этого необходимо открутить две гайки крепления.
С головки блока снимается задняя крышка. Она крепится болтом и двумя гайками.
Головка блока цилиндров закрыта крышкой. Ее вместе с уплотнительным кольцом следует удалить.
Гайки, которыми крепятся передний и задний корпус подшипников, необходимо равномерно открутить.
Необходимо снятие обоих корпусов.

Следующим действием будет извлечение распределительного вала с головки блока.
С него необходимо снять сальник.
Следует повернуть коленчатый вал. Но сделать это надо так, чтобы местом нахождения поршня была верхняя мертвая точка.
Далее необходимо вывернуть свечу. Для того, чтобы клапан не провалился, в образовавшееся отверстие необходимо вставить металлический пруток.
Затем устанавливается приспособление, которым будет сжиматься пружина клапанов. Потребуется такая гайка, на которой отсутствует зубчатый буртик.
Когда сожмется пружина и удалятся два сухаря, приспособление снимается.

Затем необходимо установить колпачки:

Колпачок необходимо вставить в оправку, но при этом его следует предварительно «искупать» в моторном масле.
Деталь до упора пресуется в нижнюю тарелку.

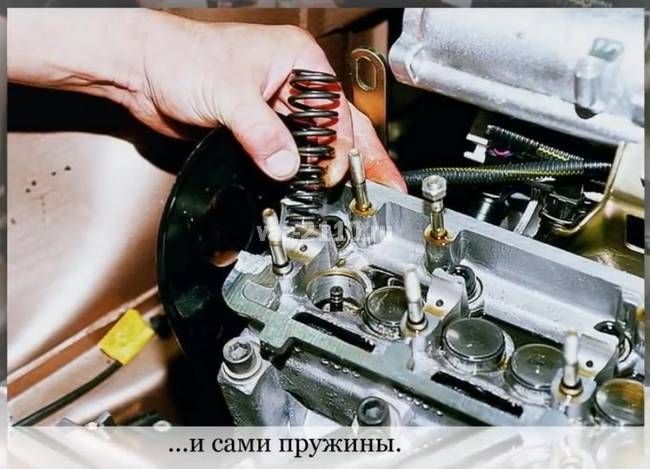

После этого осуществляется установка пружины.

Подобным способом проводится установка всех оставшихся маслосъемных колпачков.

Нетрудно видеть, что заменить маслосъемные колпачки на ВАЗ 2110 8 клапанов без снятия головки можно осуществить вполне самостоятельно, не прибегая к услугам автосервиса. Но необходимо сказать о том, что подобные действия проводятся только в случае, если модель ВАЗ именно 2110. При наличии других моделей подобные процедуры не потребуются.

И еще один момент. Разумеется, самостоятельные работы по смене маслосъемных колпачков возможны только в том случае, если владелец авто разбирается в технике и дружит с инструментом. В противном случае ничего не остается, как обратиться за помощью в автосервис. Квалифицированные специалисты окажут в этом активное содействие.

Снятие крышки клапанов на двигателе 21124 (16v 1,6)

Удалите короб фильтра и декоративную накладку (см. главу 1). Дальше удаляют катушки зажигания: отключают штекеры и ключом «на 10» откручивают винты крепления.

Индивидуальные катушки зажигания

Как поступить с тросом привода заслонки: извлекаем из кронштейна резиновый держатель, разрезаем пластиковый хомут.

Тросик газа нужно освободить

Теперь снимайте дроссельный узел по инструкции из предыдущей главы.

Как снять впускной модуль из пластика

Спереди к впускному модулю крепится жгут проводов. Кабели идут к датчикам ДПКВ, ДПРВ (ДФ) и к клапану адсорбера. Все разъёмы необходимо отключить, затем жгут проводов снимают.

Освобождаем все патрубки

На фото показано, как отключается шланг тормозной системы, а также шланг вентиляции картера. Нужно удалить и щуп масла с трубкой, для чего откручивают саморез 1.

Точки крепления пластиковой детали:

Ключ «на 10»: две гайки 1;
Ключ «на 13»: три гайки 2, два болта 3.

Все элементы показаны на фото.

Крепление модуля впуска

Как можно самостоятельно обнаружить неисправность прокладки ГБЦ

Владельцы любых автомобилей, в том числе и ВАЗ-2112 16-ти клапанов, должны постоянно осматривать свою машину, наблюдать, не появляются ли под ней маслянистые пятна, прислушиваться, как работает двигатель транспорта

Если при осмотре будут обнаружены маслянистые выделения, в том месте, которое является соединительным относительно ГБЦ и блока цилиндра, нужно обратить внимание на прокладку. Чаще всего такие потеки появляются из-за прогорания прокладки, а для устранения такой неисправности необходима незамедлительная замена элемента ГБЦ для 16-клапанного двигателя ВАЗ-2112

Замена производится довольно просто, поэтому каждый автолюбитель сможет сделать такую операцию самостоятельно.

Подготовка к демонтажу клапанов

Делать замену будем на этом двигателе (21120)

Всё же, на моторе ВАЗ-2112 замену клапанов проще выполнить с демонтажём ГБЦ: для запрессовки новых направляющих плиту ГБЦ пришлось бы греть. Лучше оставить направляющие клапанов на месте. Но тогда придётся снимать разное оборудование:

Под люком бензонасоса находится разъём (фото 1 и 2). Отключите его, чтобы бензонасос перестал качать;
Заведите двигатель – пусть он заглохнет;
Снимают воздушный фильтр: ослабляют хомуты 1 и 2 и отключают разъём 3 (фото 3). Затем ключом «на 10» откручивают винт (фото 4).

Все действия иллюстрирует одно фото.

Понизили давление, почти сняли фильтр

Удалите пластиковый корпус фильтра вместе с подводящим шлангом.

Разборка механизма ГРМ

Наша цель – снять оба распредвала. На двигателе ВАЗ-2112 замену клапанов можно выполнить даже без снятия ГБЦ. Но валы в любом случае будут мешать. Порядок действий:

От АКБ отключают клемму «минус»;
Снимают провода со свечей, затем отключают их от катушек;
Модуль зажигания тоже надо снять (фото 2), а ещё удаляют шланг вентиляции картера (фото 3);
Кронштейн, фиксирующий проводку форсунок, прикручен к крышке ГБЦ (фото 3). Удалите его! Так же поступают с кронштейном второго жгута (ДПДЗ и РХХ);
Надо будет снять ресивер (фото 4). А отверстия впускного коллектора закрывают тканью.

Изучите то, о чём сказано в списке.

Подготовка к демонтажу крышки ГБЦ

Вот так

Саму крышку удерживают 14 болтов. Здесь нужен торцовый ключ. Но сначала снимем пластиковую защиту, открутив шесть болтиков ключом «на 10» (фото 1).

Убираем всё лишнее в приводе ГРМ

Механизм ГРМ снят!

Отключаем и снимаем датчик фаз под правым шкивом ГРМ. Надо отключить и датчик давления – он расположен возле кронштейна, который был снят. Ключом «на 17», не проворачивая шкивы, ослабляют два крепёжных винта. В круглые отверстия устанавливают отвёртку – её используют как упор. Осталось ослабить натяжение ремня, частично выкрутив одну гайку (фото 3).

Чтобы снять вал, выполняют действия:

Удаляют крышку ГБЦ;
Откручивают 20 болтов (фото 1);
Двумя ключами «на 15» откручивают гайку на верхней штанге (фото 2). Так же поступают с тремя гайками на кронштейне штанги (ключ «на 13»). Кронштейн снимают со шпилек;
Демонтируют корпус подшипников (фото 4);
Теперь оба распредвала можно вынуть (фото 5).

Смысл сказанного ясен по фото.

Привод ГРМ разобран

Гидрики, то есть компенсаторы, легко будет вытащить магнитом.

Снимаем ГБЦ на двигателе ВАЗ-21120

Нужно избавиться от топливной рампы: ключами «на 17» раскручиваем патрубки 2 и 3 (фото 1), также удаляем хомут 1.

Рампу надо временно удалить

Винты на планке с бензопроводом откручивают отвёрткой. Затем с патрубков снимают резиновые кольца. Ещё нужно будет удалить трубку с масляным щупом – здесь откручивают один винт «на 10» (фото 2). В финале отворачиваются два болта крепления рампы.

Главное – частично слить охлаждающую жидкость. Затем дольёте! А теперь отворачиваем две гайки на термостате (фото 1), чтобы отодвинуть его в сторону.

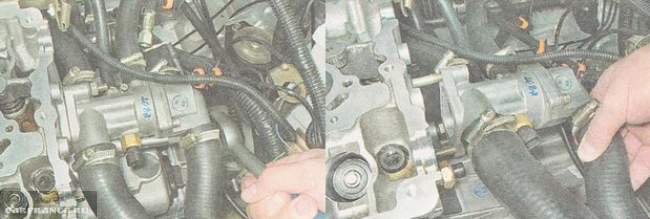

Термостат не должен мешать

Прокладку термостата удаляют тоже. Ещё ключом «на 13» откручивают гайку с проводом «нуль». Можно отключить и разъём датчика ДТОЖ.

Мотор ВАЗ-2112 к замене клапанов готов: ключом «на 10» откручиваем болты на ГБЦ и снимаем плиту вместе с клапанами. Соблюдайте последовательность отворачивания. Аналогично соблюдайте последовательность и момент затяжки при сборе ГБЦ.

Рекомендуемая последовательность (отворачивание)

Дальше проводятся действия, указанные в «главе 1». Желаем успеха!

Сцепление — замена

При замене ведомого диска сцепления желательно заменить и нажимной диск (корзину), даже если на его рабочей поверхности нет заметных следов износа. Дело в том, что в процессе эксплуатации изнашивается его рабочая поверхность и ослабевает жесткость диафрагменной пружины.

Также необходимо заменить выжимной подшипник, если он имеет люфт, заедает при вращении или издает отчетливо слышимый шум (см. «Сцепление — проверка технического состояния»).

Для выполнения работы потребуется оправка для центрирования ведомого диска сцепления.

1. Снимаем коробку передач (см. «Коробка передач — снятие и установка»).

Если замена нажимного диска в сборе (корзины) не планируется, кернером помечаем его положение на маховике.

2. Торцовым или накидным ключом на 8 мм

отворачиваем шесть болтов крепления корзины к маховику, удерживая маховик от проворачивания монтажной лопаткой или большой шлицевой отверткой.

3. Снимаем корзину и ведомый диск.

4. Поддевая шлицевой отверткой концы пружины, снимаем их с выступов муфты выжимного подшипника.

5. Снимаем с направляющей втулки выжимной подшипник в сборе с муфтой.

6. Снимаем пружину.

7. Для замены вилки и втулок, поддев отверткой снимаем резиновый защитный чехол вилки выключения сцепления.

8. Вынимаем из отверстия картера пластмассовую втулку вилки.

9. Сместив вверх, выводим из посадочного места нижний конец оси рычага вилки и снимаем вилку выключения сцепления.

Промываем снятые детали в керосине. Поврежденные и изношенные детали заменяем.

1. Очищаем от грязи и старой смазки шлицевую часть первичного вала коробки передач и направляющую втулку выжимного подшипника.

2. Наносим на них и на рабочую поверхность оси вилки выключения сцепления тонкий слой смазки ШРУС-4.

3. Устанавливаем в картер сцепления детали привода (вилку, пружину, выжимной подшипник) в обратной последовательности. Наносим на рабочую поверхность вилки пластичную смазку.

4. Вставляем центрирующую оправку в отверстие торца коленчатого вала.

5. Устанавливаем на оправку ведомый диск сцепления, ориентируя его так, чтобы та его сторона, где ступица диска выступает больше, была обращена к коробке передач.

6. Устанавливаем корзину.

7. Совместив ранее сделанные метки, торцовым ключом на 8 мм

равномерно заворачиваем болты крепления корзины. Окончательно затягиваем болты моментом 19,1-30,9 Н·м (2,0-3,2 кгс·м).

8. Удаляем центрирующую оправку.

9. Устанавливаем коробку передач в обратной последовательности.

10. Проверяем работу привода выключения сцепления и регулируем длину троса (см. «Привод выключения сцепления — регулировка»).

Установка и замена распредвалов ВАЗ-2112 16 клапанов: фото, видео

Замена распределительных валов на 16-клапанном двигателе ВАЗ-2112 происходит при их износе и выработке опорных шеек. Чаще всего это происходит тогда, когда проходит время капитального ремонта силового блока или ГБЦ. Это достаточно сложная процедура, но ее реально сделать своими руками.

На видео ниже установка распредвалов и разрезных шестерён на 16-ти клапанный двигатель семейства ВАЗ

https://youtube.com/watch?v=rR42oOIgHEE

Видео материал расскажет, как заменить распределительные валы на ВАЗ-2112 16 клапанов, даст некоторые рекомендации и советы.

Процесс замены распредвалов

Распределительные валы с шестернями и крепежными элементами

Для того, чтобы установить распределительные валы на ВАЗ-2112 16 клапанов их необходимо сначала демонтировать. Как и любая запасная часть, они устанавливаются в обратном порядке от разборки.

Итак, рассмотрим, поэтапный процесс снятия и установки впускного и выпускного распределительного вала.

Демонтаж распределительных валов

Для начала, как и при любых ремонтных операциях, необходимо демонтировать «клемму-минус» с АКБ.
Снимаем крышку ремня привода ГРМ.Выкрутив крепежные болты, которые указанные на схеме снимаем крышку ГРМ

Теперь, необходимо демонтировать клапанную крышку

Обратите внимание, что при сборке необходимо соблюдать порядок затяжки болтов.Выкрутив гайки крепления снимаем клапанную крышку

Отсоединяем провода датчика аварийного давления масла, а затем выкручиваем его.Отсоединяем датчик аварийного давления масла

При помощи торцового ключа или головки на 8 выкручиваем 20 болтов крепления крышки распределительных валов.Схема демонтажа и затяжки болтов корпуса подшипника распредвалов

Демонтируем корпус подшипников распредвала.
Теперь, имеется свободный доступ к двум заглушкам, которые расположены на задней стороне ГБЦ. Вынимаем их.C заглушками распредвала надо быть аккуратным, если не верно их установить, то вытечет масло

Вовремя не заметите, сократите ресурс двигателя или «встрянете на капремонт»

Снимаем две задние заглушки головки блока

Вынимаем впускной распредвал.
Вынимаем выпускной распредвал.Вынимаем распределительные валы с посадочных мест

Выпрессовываем сальники с распределительных валов.Снимаем сальники с распредвала. Если он не снимается, аккуратно разрежьте его или подденьте отверткой.

Установка распределительных валов

Теперь, когда все снято, можно преступить к установке новых распредвалов на автомобиль:

Моторным маслом смазываем кулачки и опорные шейки валов.
Смазываем шейки и кулачки распределительного вала моторным маслом
Укладываем каждый распределительный вал на свое посадочное место. Стоит учитывать, что распредвалы не взаимозаменяемые, поэтому путать их нельзя.
Слева показан впускной распредвал, а справа выпускной
Наносим на поверхность головки блока и корпуса подшипника распределительных валов герметик.
Как необходимо наносить герметик на крышку корпуса подшипников распредвала
Ставим на место крышку распредвалов и головку блока. Равномерно затягиваем болты с определённым моментом.
Прессуем новые сальники и устанавливаем задние заглушки.
Прессуем новые сальники в на распределительные валы
Собираем остальные детали, которые были снятые с автомобиля.

Выбор

Распределительные валы головки блока цилиндров для ВАЗ-2112 производятся только заводом изготовителем, поэтому аналоги искать не стоит.

Оригинальные каталожные номера: впускной – 2112-1006015, выпускной – 2112-1006014. Каждый распределительный вал стоит в среднем около 3000 рублей.

Маркировка впускного распредвала Маркировка выпускного распредвала

Нюансы

При установке корпуса подшипников и головки блока нельзя наносить герметик, который содержит силикон. Это связано с тем, что мотор нагревается, а соответственно и герметик, который выделяет пары, что могут попасть в цилиндры и далее по системе. Использовать стоит герметик, у которого в инструкции или на упаковке указано, что он безопасен для датчика кислорода.

При нанесении герметика на полости, не стоит много его наносить, ведь при затяжке болтов он может попасть внутрь и это приведет к закупориванию масляных каналов, а соответственно не будет смазки. Отсутствие смазочной жидкости приведет к повышенному износу деталей, которые быстро выйдут из строя.

Выводы

Замена и установка распределительных валов на 16-клапанный ВАЗ-2112 проводится не совсем легко, но вполне реально

Главное, для обеспечения результата, это осторожность и выполнение инструкций. Стоит отдельно отметить, что впускной и выпускной распределительный вал разные, и не взаимозаменяемые

На впускной есть дополнительная каемочка под датчик фаз.

carfrance.ru

Как поменять прокладку ГБЦ на «Приоре»

Часто можно услышать от старых водителей: «Ну, пошла вода в хату!» Неопытный автолюбитель в удивлении начнёт осматривать коврики, с подозрением косясь на район печки, или просто будет недоуменно смотреть на сказавшего.

В чём тут дело? В том, что так говорят, когда произошло попадание охлаждающей жидкости в масляный поддон. Причиной этого, чаще всего, становится прогорание прокладки головки блока цилиндров (ГБЦ).

Что это такое, и как исправить этакую напасть у «Приоры» написано ниже.

Признаки прогорания прокладки ГБЦ

Обычно это происходит на участках между цилиндрами. Это самое тонкое место прокладки. И степень повреждения бывает различной. Также признаки того, что прокладка требует замены, зависят от того, какой из каналов в стенке блока оказался повреждённым:

Масляный.
Системы охлаждения.
Оба сразу.

Если пострадал масляный канал, в рабочий цилиндр начнёт попадать машинное масло. Это вызовет быстрое замасливание, и выход свечи из строя. Появляются пропуски воспламенения. Двигатель «троит». Этот признак, в общем-то, общий для всех вариантов. Повышается расход масла.

Если пробой в систему охлаждения, то при минимальном нагреве двигателя, охлаждающая жидкость в расширительном бачке идёт пузырями. Впечатление такое, что мотор «кипит», хотя температура нормальная.

Из выхлопной обильное течение конденсата, с запахом охлаждающей жидкости.Ну а повреждение двух каналов на «Приоре» приводит к попаданию жидкости в масляный поддон. Масло становится серым и пузырчатым. Это сразу видно на щупе уровня масла.

Так же падает компрессия в цилиндрах двигателя «Приоры».

Прокладка ГБЦ «Приоры» выполнена из специального паронита и металла. При покупке в магазине для замены, стоит тщательно проверить деталь на отсутствие трещин и изломов. К сожалению, подобные дефекты не редкость.

Как заменить

Эта работа относится к серьёзным видам ремонта. Поэтому подходить к ней нужно аккуратно. Ведь придётся снимать головку блока цилиндров на «Приоре». Проходит она в несколько этапов:

Подготовка «Приоры»
Отключение электрики.
Снятие ресивера впуска.
Снятие ремня газораспределительного механизма (ГРМ)
Демонтаж крышки клапанов.
Снятие непосредственно ГБЦ.
Проверка состояния головки.
Замена прокладки.
Сборка в обратном порядке.

Подготовка заключается в проверке всего необходимого для этой операции, ключей, прокладок для замены, герметика. Снятие декоративной крышки с двигателя. Слить жидкость охлаждения. Снять привод дросселя и воздушный патрубок.

https://www.youtube.com/watch?v=-94pE82qGY0

Потом отключается аккумулятор, и начинается отсоединение разъёмов датчиков и исполнительных механизмов.

Это Датчик дроссельной заслонки, положения распредвала, давления масла, регулятора холостого хода, катушек зажигания и форсунок.

Ресивер отделяется после откручивания 2 гаек на 10 в верхней части и 5 гаек и болтов на 13, крепящих его к ГБЦ. Отсоединение и установка ремня ГРМ достаточно описано во многих статьях.

Сняв крышку, шестигранником вывернуть 10 болтов крепления ГБЦ и снять её.

Важно! Проверить состояние головки на искривление, с помощью металлической линейки. Если есть малейшее подозрение на то, что головку «повело», отдать её на шлифовку токарю

Заменить прокладку. Перед установкой новой, нанести на неё тонкий слой специального герметика. Установить на место и собрать всё в обратном порядке

Особое внимание во время замены прокладки, необходимо уделять порядку затяжки болтов крепления головки

От правильной затяжки зависит долговечность установленной взамен, новой прокладки «Приоры». Затягивать нужно начиная от центра, и крест-накрест двигаться к краям. В разные стороны. Тогда поставленная на замену прогоревшей прокладка, прослужит долго.

Далее, полезное видео о замене прокладки ГБЦ «Приоры»:

Замена компенсаторов

Проверив, сколько толкателей в системе работают неисправно, можно отправиться в автомобильный магазин и приобрести новые детали на Приору 16 и некоторые расходники: сальники, заглушки для распределительного вала, анаэробный герметик.

После такого ремонта компенсаторов стук может остаться. Если прошло много времени, а дефект никуда не девается, то стоит проверить саму ГБЦ. Возможно, гидрокомпенсаторы стучат из-за отсутствия нужного количества смазочной жидкости. Проверить масляные каналы в ГБЦ. Если они засорены, то придется их чистить.

Работа двигателя после замены ГК:

Как снять ГБЦ на ВАЗ-2112 (21120)

Для начала нужно снять топливную раму. Для этого нужны ключи 17, которыми удаляются патрубки 2-3. Еще нужно снять хомут 1.

Винты планки бензопровода снимаются отверткой, после чего нужно снять с патрубков резиновые кольца. Также стоит удалить трубу масляного щупа (ключ на 10). Под конец нужно открутить болты, держащие рампу.

Важно при этом хотя бы частично снять «охлаждайку». После этого можно снять крепления термостата и сместить его в сторону

Нужно удалить прокладку термостата и гайку провода «0». Если нужно, можно выключить разъем ДТОЖ датчика.

Теперь мотор готов к тому, чтобы поменять клапаны. Для этого нужно взять ключ на 10, открутить им болты ГБЦ и снять плиту с клапанами

Важно соблюдать последовательность откручивания

Как защитить «сердце» авто?

Для многих автовладельцев покупка автомобиля является знаменательным событием в жизни, и на нём они ездят десятилетиями. Конечно, это касается людей с низкими доходами, а посему им очень хотелось бы сделать так, чтобы машина и двигатель как можно дольше не нуждались в ремонте. Чтобы оттянуть очередной ремонт мотора, нужно соблюдать простые правила:

Пользоваться только качественным моторным маслом и своевременно его менять вместе с фильтром. Этот пробег, как правило, составляет 10 тыс. км.
Вовремя менять воздушные фильтры, то есть каждые 35 тыс. км. Ещё нужно избегать езды по особо пыльным дорогам, но если это неизбежно, то фильтр полежит более частой замене. Это легко проверить визуально.
Всячески избегать перегрузок, особенно во время обкатки. Хорошая обкатка — залог «долголетия» мотора.
Следить за приборами, которые выдают основные показатели работы мотора: температура охлаждающей жидкости, давление масла, обороты двигателя.

Но главное правило заключается в том, что машину надо любить и следить за ней, не упуская ничего, а не за одним только мотором, и тогда она прослужит долго! Безаварийной езды и удачи на дорогах!

Поломка и признаки

Есть несколько характерных признаков, на основе которых можно распознать выход из строя помпы жидкости охлаждения:

Возникает гул или звук, похожий на шелест, возле привода ГРМ;
Из посадочного гнезда насоса наблюдаются следы подтекания жидкости охлаждения;
Произошли механические повреждения ремня — потрескался, расслоился, разломались зубцы;
Двигатель начал чрезмерно перегреваться;
Уровень жидкости охлаждения падает ниже нормы, даже при доливке;
Жидкость плохо циркулирует по системе.

Наиболее часто помпа выходит из строя по причине поломки подшипника. Он, в свою очередь, ломается из-за износа или неправильно осуществленной установки натяжения ремня ГРМ. Если такие неполадки обнаружились, необходимо полностью заменить насос.

Последствия игнорирования

Если игнорировать поломку насоса, и не выполнять никаких действий по ремонту или замене, это может привести к печальным последствиям. А именно:

Повреждается или обрывается ремень ГРМ. Его затем придется ремонтировать, менять ГБЦ, газораспределительный механизм, поршневую группу;
Перегревается мотор. Из-за этого могут разрушиться все резиновые элементы соединения системы охлаждения двигателя, прокладка головки блока цилиндров, клапанной крышки, резиновые компоненты поршневой группы.

Актуальная стоимость новой помпы составляет до 1000 рублей. А цена услуг по замене на СТО — еще 1000 рублей. Если вы не хотите тратить такие деньги на автосервис, тогда замену вполне можно провести своими руками.

Правила покупки

Если вы собираетесь менять помпу, то для начала вам предстоит приобрести новую деталь. Чтобы ее выбрать, соблюдайте несколько простых правил.

Тюнинг двигателя 21124

Чип тюнинг 124 мотора рассматривать нет смысла, на стандартной машине это ощутимых изменений не внесет, прошивка нужна, для более тщательной и правильной настройки, после доработки двигателя, с нее и начнем. Самый простой и стандартный способ как увеличить мощность двигателя 21124, это заменить распредвалы на Стольников 8.9 280 или Нуждин 8.85, поставить прямоточный выхлоп 4-2-1, ресивер и заслонку 54-56 мм это даст нам в сумме более 120 л.с., а для более эффективной работы моторчика, поршневую меняем на облегченную приоровскую. Это дополнительно повысит мощность и снизит расход топлива.В случае когда этих цифр недостаточно, рекомендуется доработать ГБЦ и поставить злые широкофазные валы, что на выходе даст 150+ л.с.

Компрессор на ВАЗ 21124 16V

В качестве альтернативы, а так же для получения схожей мощности во всем диапазоне, нужно ставить компрессор. Самый распространненый компрессор для ВАЗа это питерский кит на базе ПК-23, но В сети полно видео по компрессорам как на 8 клапаннике, так и на шеснаре, в одном из самых известных видео, владелец мотора на компрессоре доступно объясняется все нюансы установки и что требуется для успешной реализации проекта на примере восьмиклапанного мотора. Данный компрессор может быть установлен и на 16 клапанный двигатель

Внимание МАТ (18+)

Наращивать мощность без использования турбины можно и до 200+ л.с., с применением 4-х дроссельного впуска, но наиболее оптимальные, пригодные для городского использования, варианты это вышеописанные методы.

4 дроссельный впуск на ВАЗ 21124

Для повышения стабильности работы движка и отклика педали газа ставят 4 дросселя. Суть в том, что каждый цилиндр получает свою дроссельную заслонку и благодаря этому пропадают резонансные колебания воздуха между цилиндрами. Имеем более стабильную работу мотора от низов до верхов. Самый народный метод это установка 4-х дроссельного впуска от Toyota Levin на ВАЗ. Необходимо приобрести: сам узел, изготовить коллектор-переходник и дудки, дополнительно к этому нужен фильтр нулевик, форсунки, ДАД (датчик абсолютного давления), регулятор давления топлива и прошивка. Так же в продаже встречаются готовые комплекты 4-х дроссельного впуска, которые вполне годятся к использованию. Учитывая запредельные обороты, рекомендуется заменить тяжелую поршневую 124-го мотора на легкую приоровскую, широкофазные валы(не менее 280), доработанную ГБЦ, выхлоп паук 4-2-1 на 51 трубе или больше. Более полная информация по дросселям в статье по тюнингу мотора 2112.С правильной конфигурацией 124-й движок выдает порядка 180-200 л.с. К недостаткам можно отнести сокращение ресурс двигателя и это неудивительно, ведь движки на дудках крутятся более 8000-9000 и более об/мин. Так что постоянных поломок и ремонта вам не избежать.

Как поменять своими руками?

Если вы ознакомитесь с приведенной ниже инструкцией, то учитывая все нюансы, сможете самостоятельно заменить уплотнитель на 16 клапанной ВАЗ 2112.

Инструменты и материалы

Итак, если меняем прокладку своими руками, перед выполнением задачи готовим следующее:

комплект накидных ключей;
свежее моторное масло и охлаждающая жидкость, если расходные материалы перемешались;
динамометрический ключ, с его помощью будет выполняться затяжка болтов ГБЦ;
емкость для сбора отработанной жидкости;
две отвертки — с крестовым и плоским наконечником;
чистая ветошь.

Канал Basile фомин обнародовал ролик, в котором продемонстрирована процедура замены прокладки головки блока в двигателе ВАЗ 2112.

Алгоритм действий

Ниже разберем, как производится снятие и установка ГБЦ в автомобиле ВАЗ 2112 для ремонта прокладки:

Машина загоняется в гараж с ямой либо на эстакаду. Потребуется удобный доступ к днищу автомобиля. Откройте капот машины и обесточьте бортовую сеть, для этого надо гаечным ключом ослабить болт на минусовой клемме аккумуляторной батареи и демонтировать ее. В заранее подготовленную тару сливается охлаждающая жидкость, для этого выкручивается сливная пробка. Если процедура замены выполняется сразу же после поездки, то вам следует сбросить давление в топливной магистрали транспортного средства. Чтобы сделать это, нажмите за фиксатор и отключите кабели, подсоединенные к бензонасосу. Затем от выпускного коллектора отключается впускная магистраль выхлопной системы. Производится демонтаж термостата. Для этого следует ослабить крепежные хомуты на патрубках и отсоединить их. Когда гайки, фиксирующие кронштейн, будут выкручены, его надо отвести в сторону. Производится демонтаж головки блока цилиндров с распределительными валами. Для этого динамометрическим ключом надо выкрутить все болты, фиксирующие ГБЦ. С головкой осуществляется снятие корпуса подшипниковых устройств и топливной рампы. После этого выполняется снятие контроллера давления моторной жидкости в силовом агрегате, а также ДПКВ. Предварительно от этих устройств надо отсоединить разъемы с проводами. Ослабьте винт натяжительного ролика и произведите демонтаж ремня газораспределительного механизма. Зубчатый шкив, на котором устанавливается ремешок, необходимо закрепить, чтобы не допустить его проворачивания. Выкрутите фиксирующий винт и демонтируйте его с шайбой. Затем, используя подготовленные отвертки, выполните снятие диска с распределительного вала. Отсоедините все магистрали охладительной системы от двигателя авто, демонтируйте контроллер температуры антифриза в моторе. Выкрутите все винты, крепящие головку вместе с шайбами. Выполняется снятие устройства со старой прокладкой. Производится очистка поверхностей в месте соприкосновения головки с блоком от остатков уплотнительной резинки и грязи, чтобы не допустить их попадания в силовой агрегат. Произведите чистку резьбовых отверстий от остатков охлаждающей жидкости и смазочного вещества. Выполняется установка новой прокладки по направляющим элементам. При этом учтите, что отверстие для поступления моторной жидкости должно быть установлено так, как на изображении ниже. Перед монтажом головки БЦ необходимо удостовериться в том, что все отметки на валах совпадают. После установки головки блока производится натяжка болтов, фиксирующих ее. Винты затягиваются в определенной последовательности, как показано на схеме — сначала центральные детали, затем боковые. Процедура натяжки осуществляется в несколько этапов. Сначала все болты затягиваются с усилием 20 Н·м. Затем винты надо затянуть динамометрическим ключом на 70-85 Н·м

Важно, чтобы момент силы был одинаковым для всех болтов. Далее каждый винт закручивается на 90 градусов, а после того, как все детали будут затянуты, их надо провернуть еще раз на 90 градусов

Когда установка будет завершена, производится регулировка клапанов и натяжка ремешка газораспределительного механизма.

Для затяжки обязательно используется динамометрический ключ, поскольку правильно установить болты и закрутить их без этого инструмента не выйдет. Процедура сборки всех компонентов и подключения магистралей выполняется в обратном порядке. Когда установка будет завершена, производится регулировка клапанов и натяжка ремешка газораспределительного механизма.

Меняем маслосъемные колпачки своими руками

Маслосъемные колпачки АвтоВАЗ

Прежде чем приступить непосредственно к процессу, стоит отметить, что есть некоторые факторы, которые указывают на то, что эти детали износились и их необходимо заменить. Также, для замены стоит приготовить соответствующий инструмент. Если автомобилист не уверен в своих силах или не знает конструкции двигателя, то преступать к работе не рекомендуется. Лучше всего обратиться в автосервис.

Признаки замены

Виден сизый дым? Готовься чинить МОТОР

Существуют факторы, которые прямо или косвенно указывают на то, что маслосъемные колпачки на ВАЗ-2112 необходимо заменить. Рассмотрим, все варианты:

Любой автомобилист, у себя или у другого коллеги, наблюдал такое понятие как сизый дым . Именно он сигнализирует о том, что пришло время сменить эту деталь.
Торможение двигателя происходит достаточно долго , даже в некоторых случаях рывками.
Масляное загрязнение свечей , также может сигнализировать о том, что колпачки подлежат замене.
У ВАЗ-2112 есть свойство, при изношенных маслосъемных колпачках потреблять большое количество масла .

Рассмотрев все признаки можно перейти непосредственно к процессу подготовки и замены детали.

Инструментарий

Для замены маслосъёмных колпачков понадобится следующий инструментарий:

Ключ на 12.
Магнитный пинцет или отвертку.
Специальный инструмент для сжатия клапанных пружин.
Инерционный съемник.
Ветошь.

Когда весь инструментарий, подготовленный можно перейти непосредственно к процессу замены.

Инструменты необходимые для замены маслосъемных колпачков

Процесс замены на 16-ти клапанном двигателе ВАЗ-2112

Конечно, лучше всего менять маслосъемные колпачки при снятой головке блоке цилиндров, но не каждому автовладельцу это под силу. Поэтому, рассмотрим поэтапные процесс замены без демонтажа ГБЦ. Стоит предупредить, что эта процедура не быстрая и может занять достаточно много времени, поэтому стоит планировать время заранее.

Итак, переходим непосредственно к самому процессу:

Демонтируем «клемму-минус» с АКБ.

Выставляем I поршень в ВТМ

Отключаем провода с катушек зажигания

Демонтируем катушки зажигания

Проводим демонтаж дросселя или приводного троса

Откручиваем и отводим в сторону трубку ГУР

Выкрутив винты крепления снимаем клапанную крышку

Откручиваем 13 винтов крепления коромысел и демонтируем их, затем проводим демонтаж распределительных валов

При помощи специального съемника сжимаем пружины и снимаем сухари

Проводим перепрессовку сальников клапанов

Теперь новые колпачки установлены, и признаки неисправности должны пропасть. Стоит отметить, что опытные автослесари проводят замену, в среднем, за 8-12 часов, в зависимости от состояния двигателя автомобиля. Ценовая политика колеблется от 3500 до 5000 рублей.

Выбор колпачков

К выбору маслосъемных колпачков ВАЗ 2112 стоит относиться достаточно серьезно, поскольку именно от них будет зависеть нормальное функционирование головки блока и основного силового агрегата.

2112-1007026 – оригинальный комплект маслосъемных колпачков производства АвтоВАЗ. Так, они идеально подходят на автомобиль, поскольку произведены непосредственно заводом-изготовителем. Цена комплекта – 200 руб.

Вид маслосъемных колпачков

Но, как показывает практика, автомеханики останавливают свой выбор на маслосъемных колпачках производства Goetze (24-30667-01/0) . Это происходит по тому, что их структура не только позволяет их легче устанавливать, но и они имеют повышенный ресурс, а также реже выходят со строя, чем даже оригинальные.

Сальники клапанов производства Goetze

Замена клапанов на ВАЗ-2112 16 клапанов своими руками
