Что такое блок управления двигателем: какие бывают блоки, неисправности и проверка

Ремонт

Чаще всего мастера автосервиса отказываются ремонтировать контроллер и предлагают заменить его на новый. Покупка нового, как и ремонт старого, обойдутся недешево. Это сложное устройство, в котором разберется не каждый специалист.

Сделать ремонт своими руками или отдать в сервис?

При возникновении проблем следует обратиться в автосервис для поиска причины. Диагностика блока управления двигателем проводится с помощью компьютерного оборудования. ЭБУ имеет специальный разъем для диагностики.

После того, как вы нашли причину неисправности мастер предложит вам отремонтировать или поставить новый агрегат. Ремонт ЭБУ своими руками обойдется вам гораздо дешевле, если вы разбираетесь в технике и умеете паять. Если вы не хотите тратить на это время, гораздо проще обратиться в сервис.

• Фейсбук
• Гугл+
• ЖЖ
• Blogger

Где находится ЭБУ 4L1910401D в Audi Q7

На этой модели блок управления расположен справа в районе слива лобового стекла. Минус этого в том, что на него попадает влага. Поэтому автовладельцы часто сталкиваются с необходимостью замены устройства. Сделать это можно самостоятельно, просто открыв капот.

Как снять защиту ЭБУ на Лада Калина

Контроллер на Калине расположен не слишком удачно – прямо под радиатором печки. Поэтому основной причиной поломок является протечка антифриза. Чтобы заменить его, следует снять все детали, защищающие устройство:

1. В районе ног переднего пассажира снять пластиковую накладку.
2. Снять клеммы с аккумулятора.
3. Открутить саморез, который держит ЭБУ.
4. Открутить второй саморез со стороны мотора.
5. Вытащить устройство, потянув его в сторону пассажирской двери.
6. Отсоединить провода и кронштейн.

Замена блока управления Лада Калина

• Фейсбук
• Гугл+
• ЖЖ
• Blogger

Электронный блок управления автомобилем легко поставить самостоятельно:

1. Снимите накладки, которые вам помешают.
2. Закрепите контроллер специальным кронштейном.
3. Подключите все датчики, согласно схеме.
4. Установите все детали на место.

Прошивка блока управления

ЭБУ в автомобиле имеет контрольные показатели, которые записаны в его памяти. Они заложены производителем и нужны для контроля всех показателей. Конструкторы закладывают в мотор определенную мощность, но в ЭБУ автомобиля записывают меньший показатель, чтобы оставался запас прочности.

ПОСМОТРЕТЬ ВИДЕО

Водители могут перепрограммировать это устройство, чтобы улучшить некоторые характеристики своего авто. Это уменьшит срок его службы, но автолюбителей это не останавливает. Прошивку выполняют многие автосервисы в крупных городах. Теперь вы знаете, что такое ЭБУ, его неисправности и методы их устранения. Самый простой способ – замена устройства на новое.

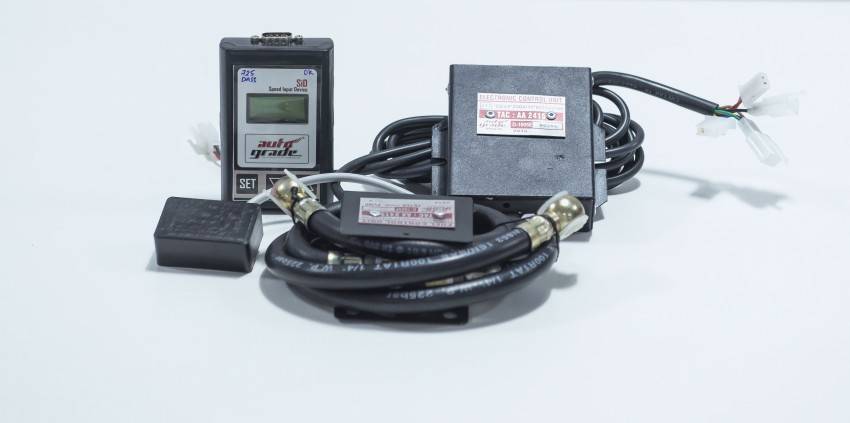

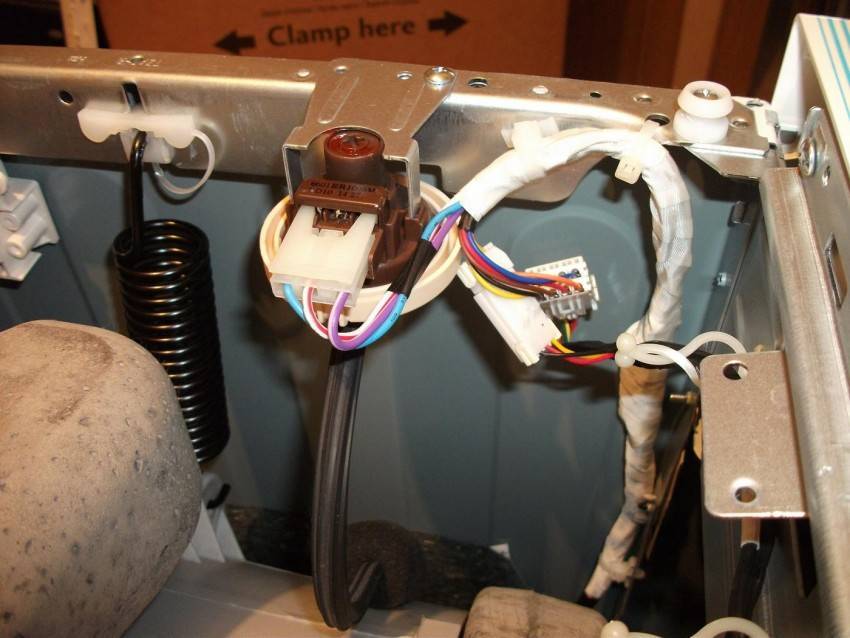

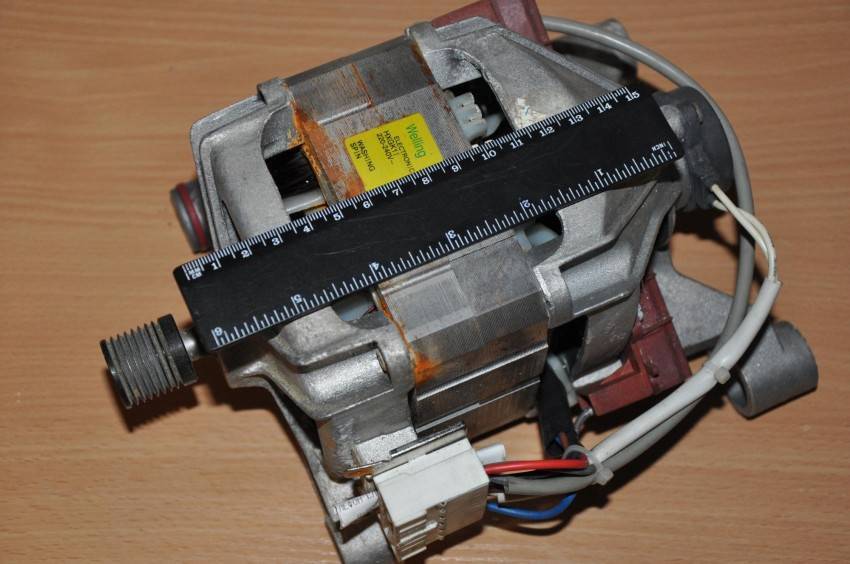

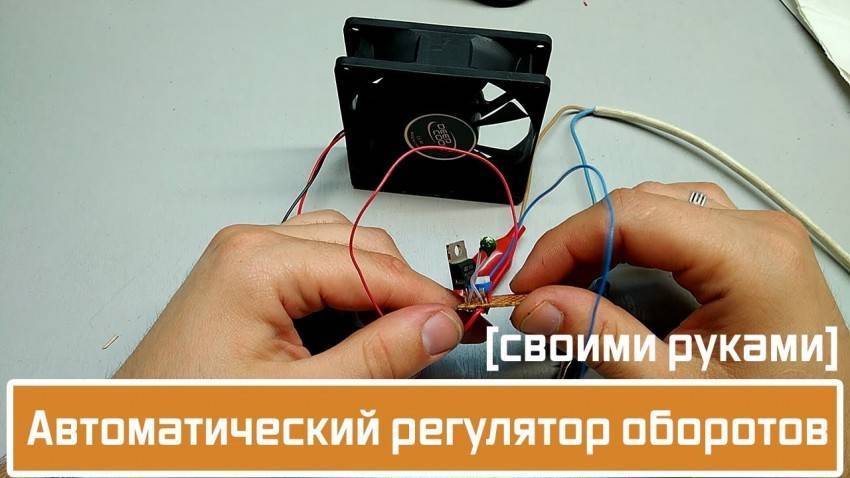

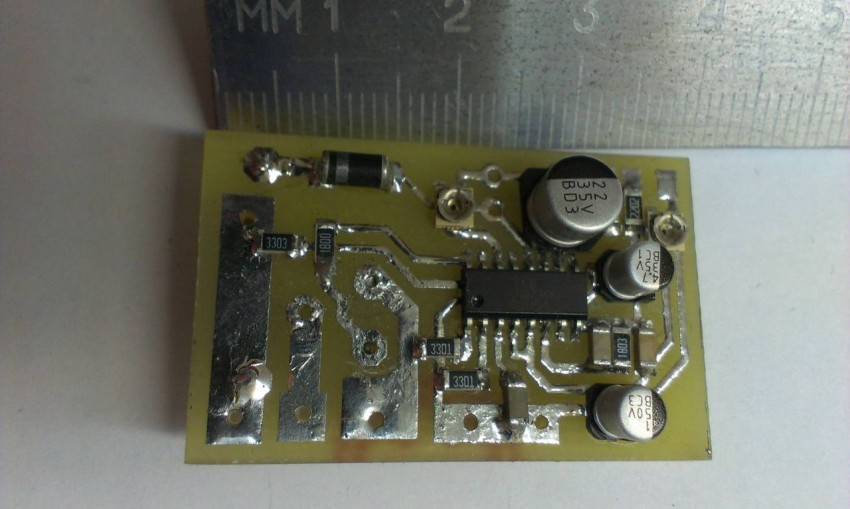

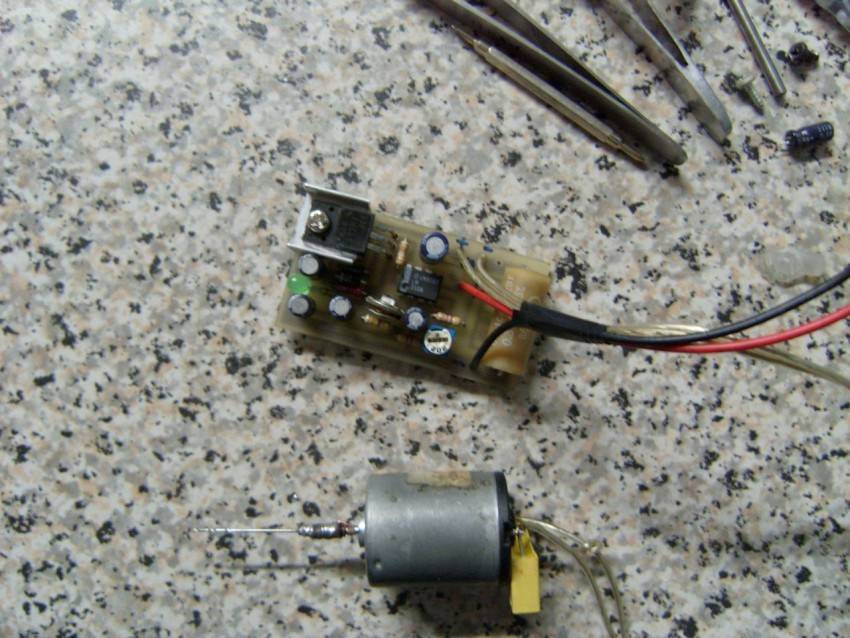

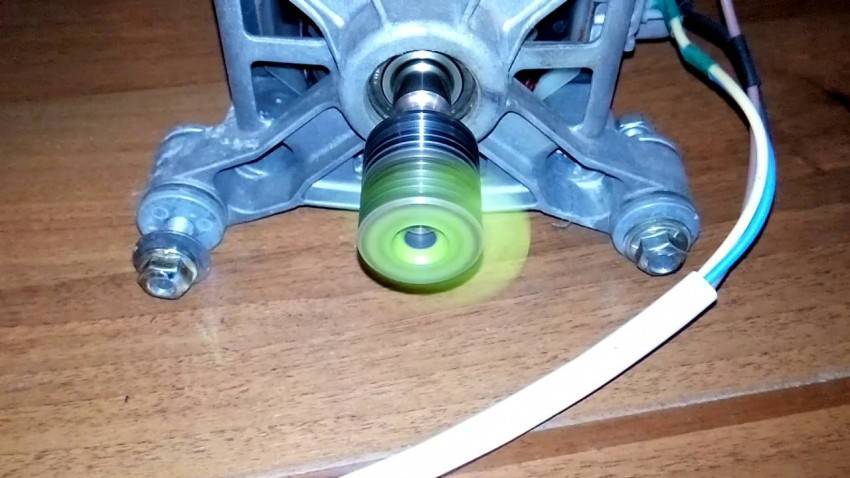

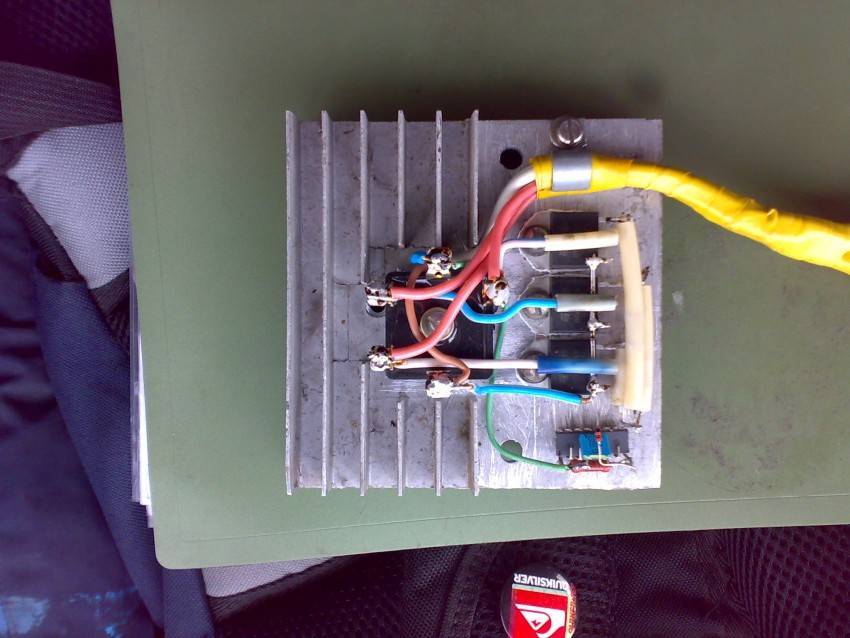

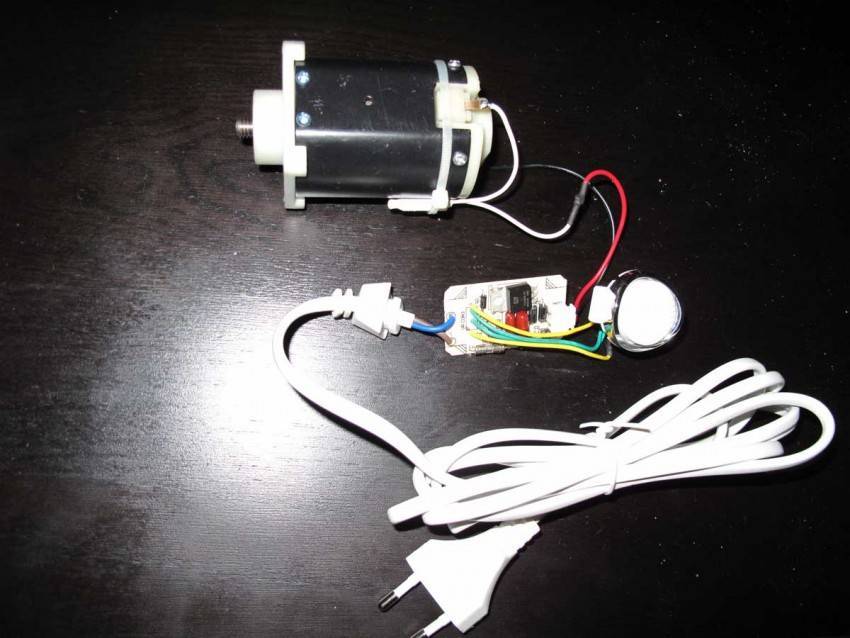

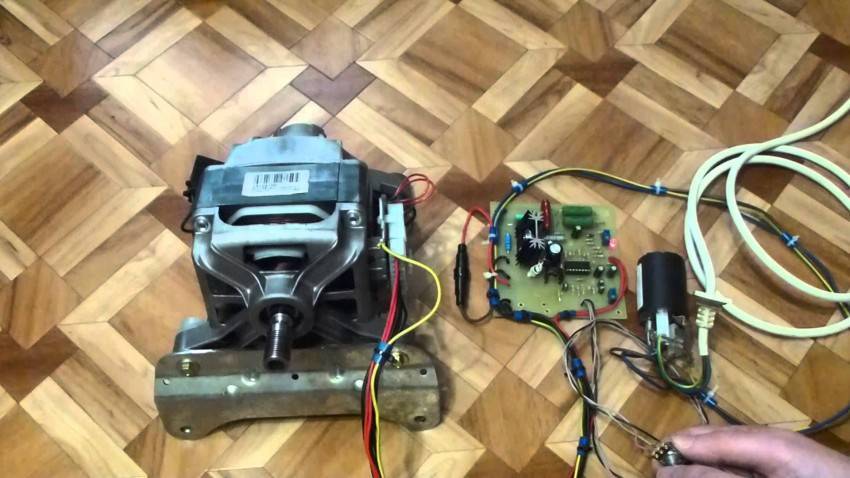

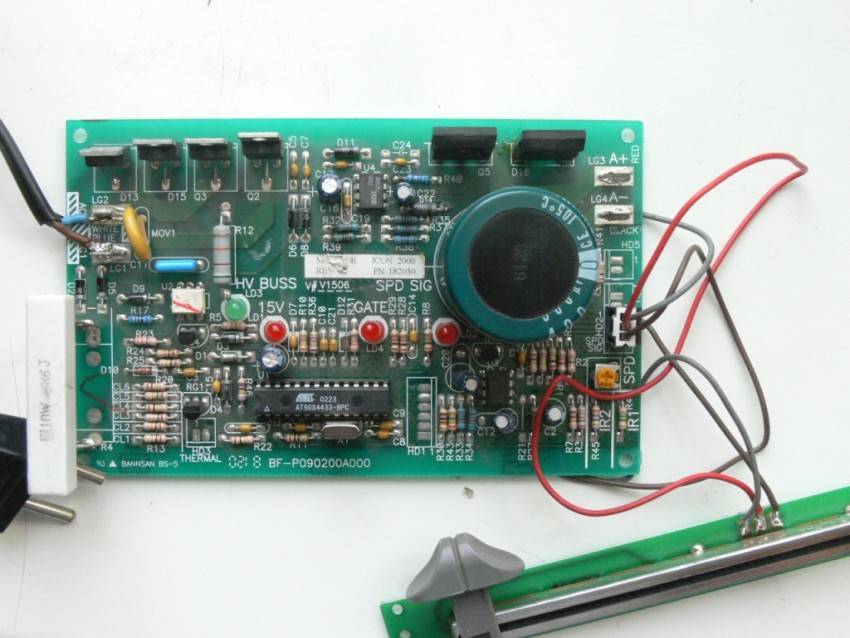

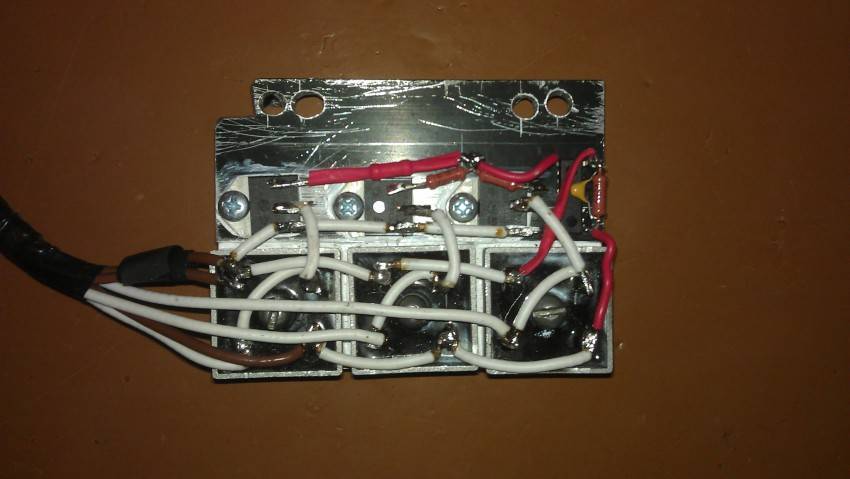

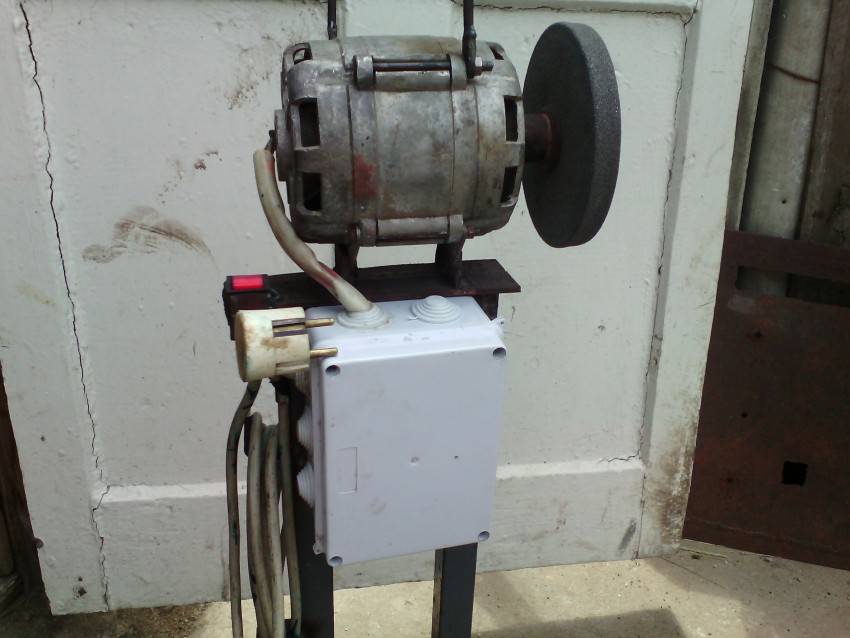

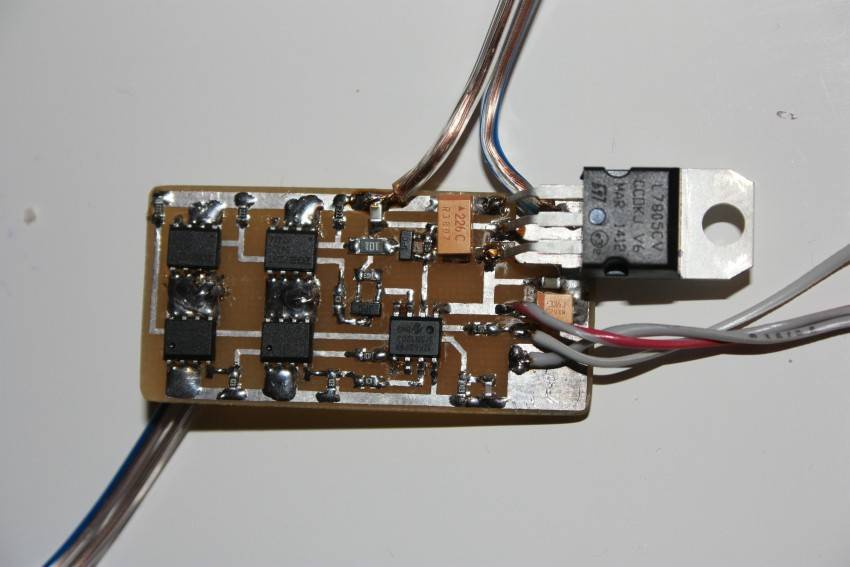

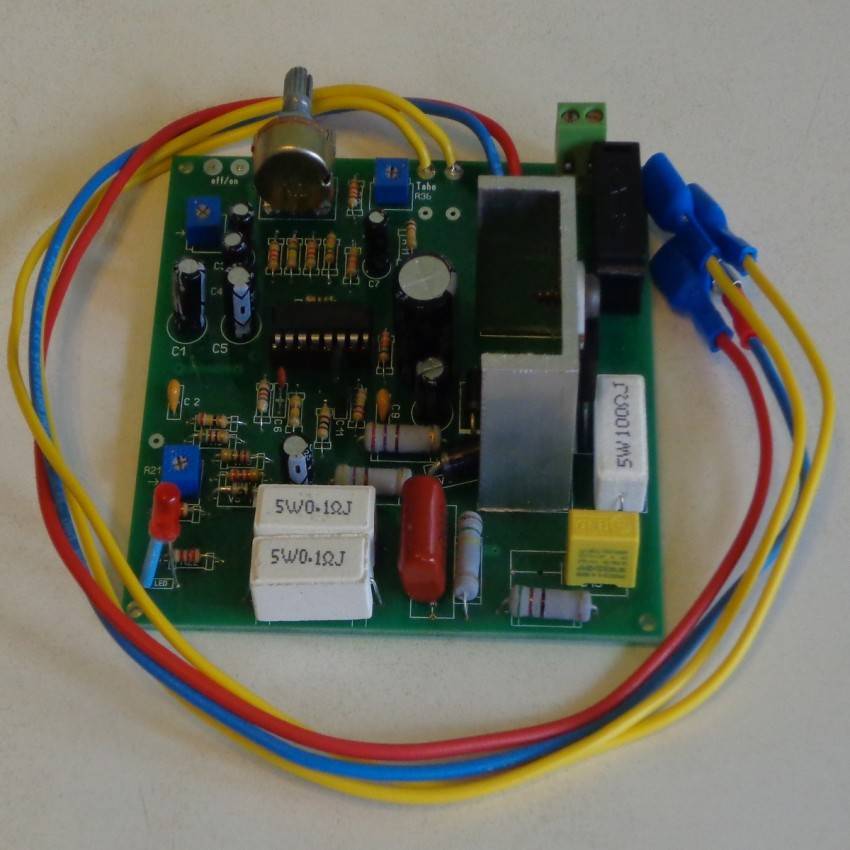

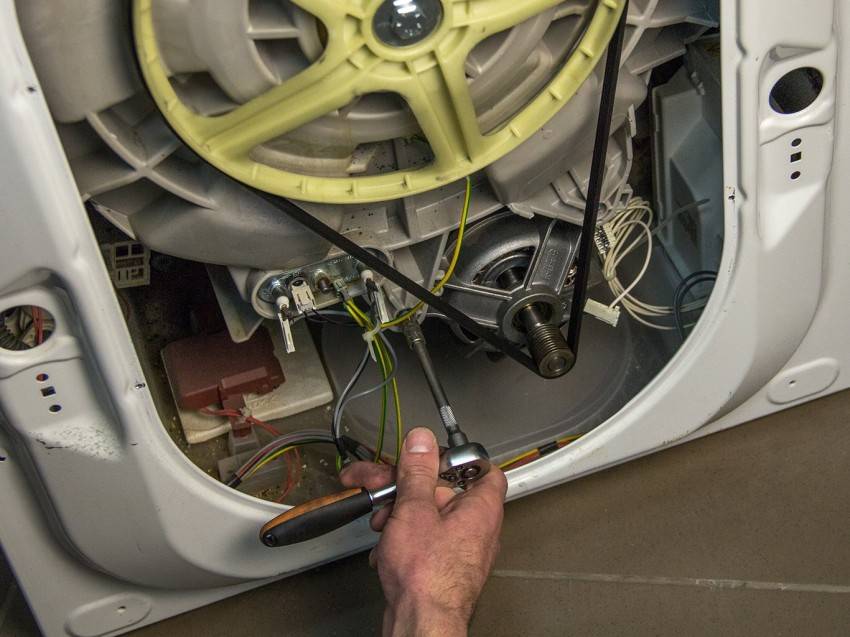

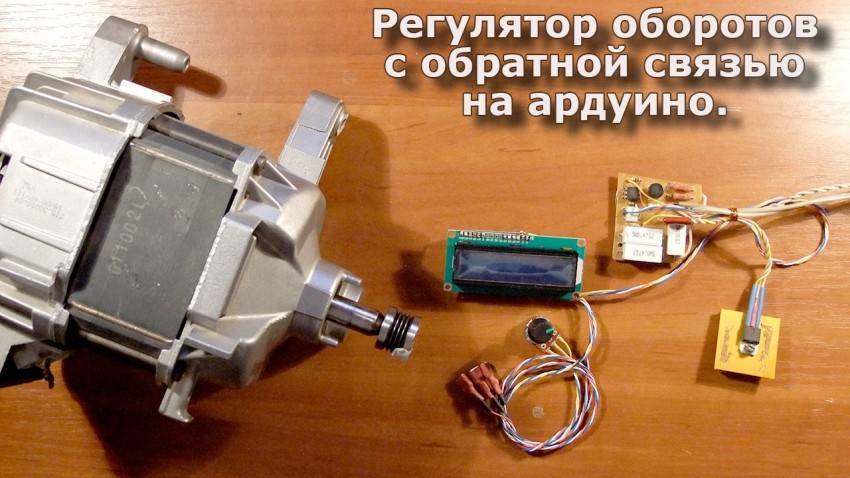

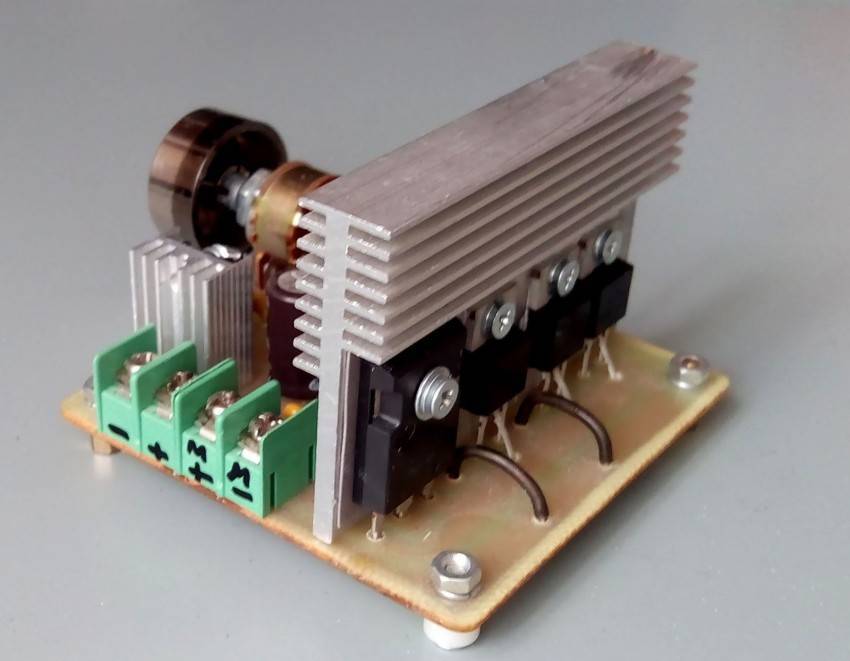

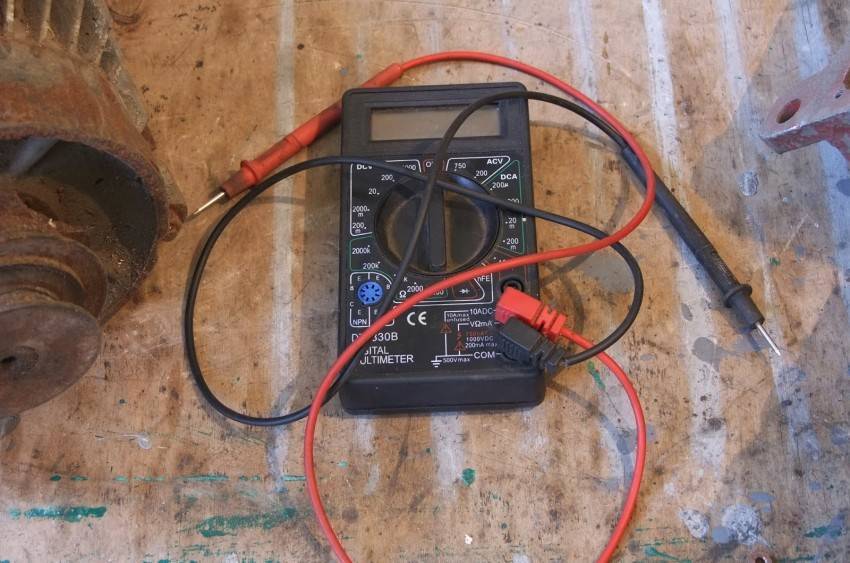

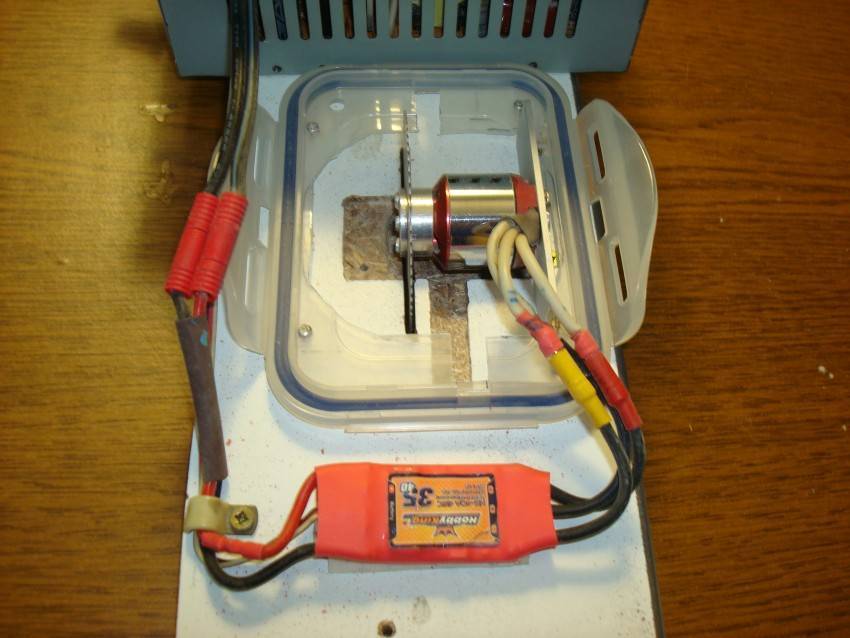

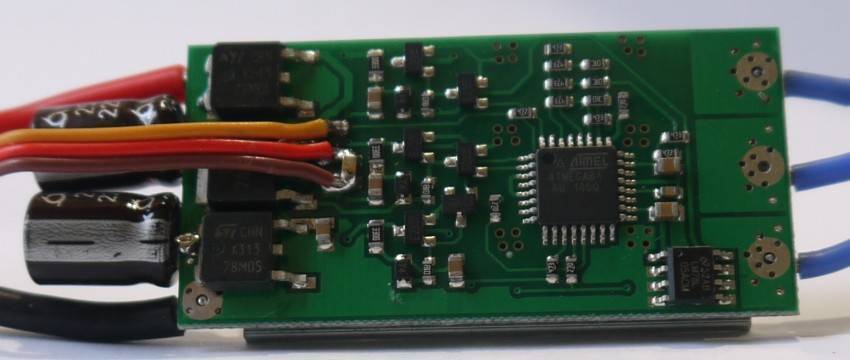

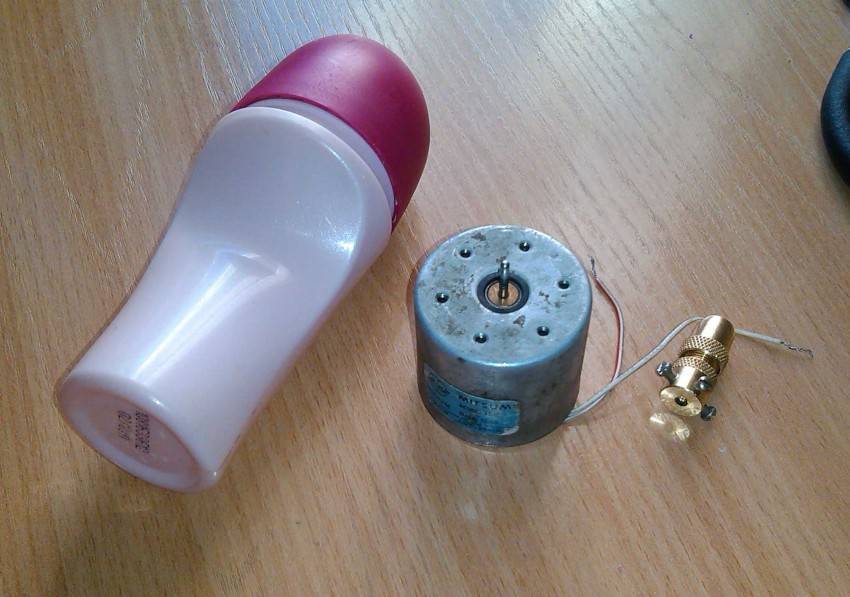

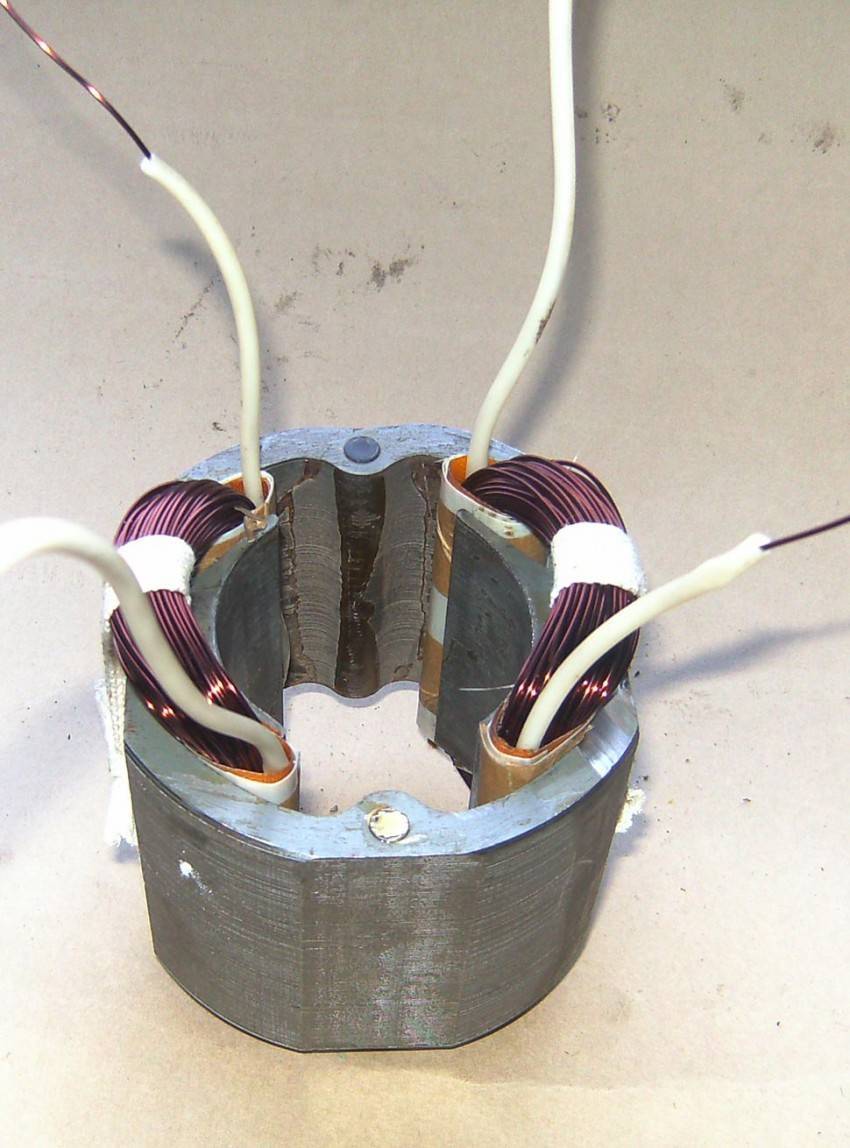

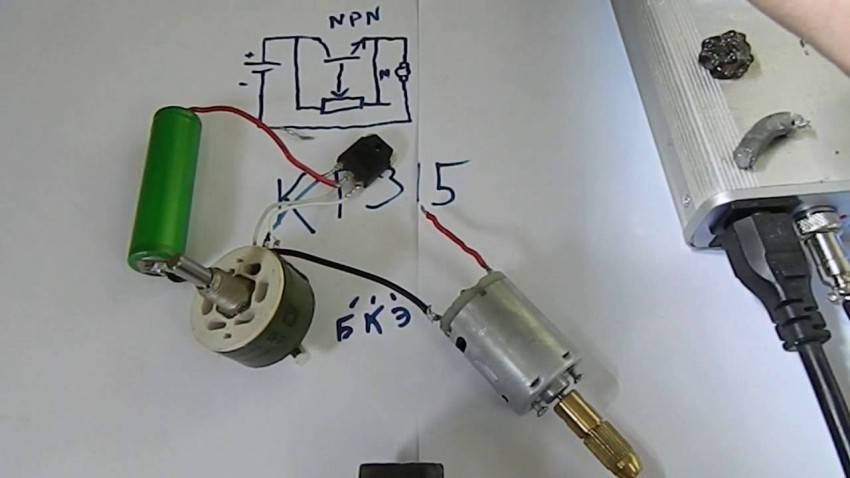

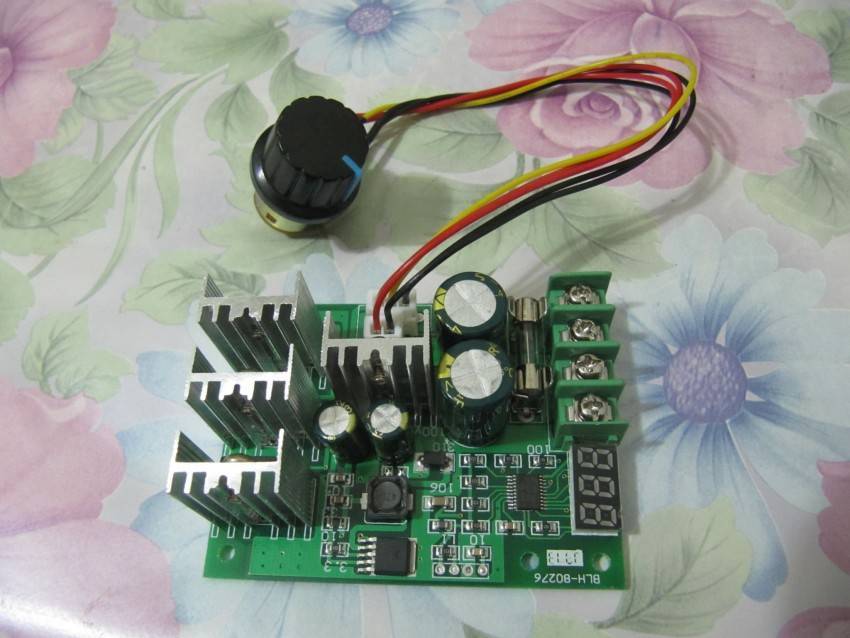

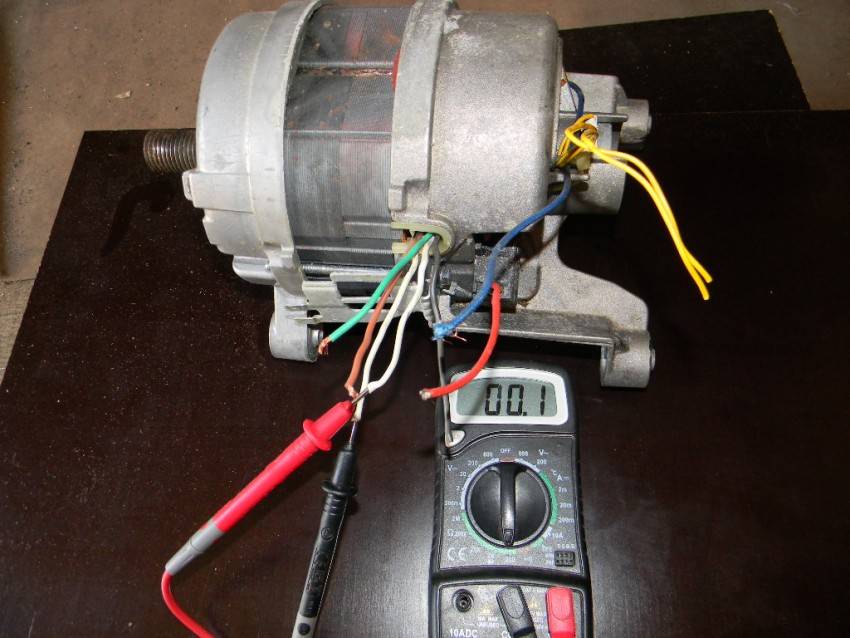

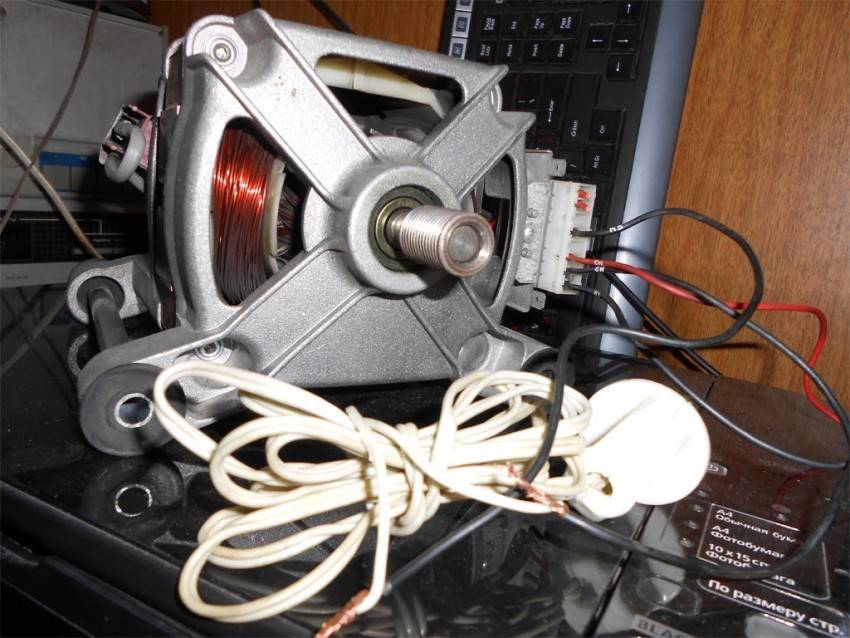

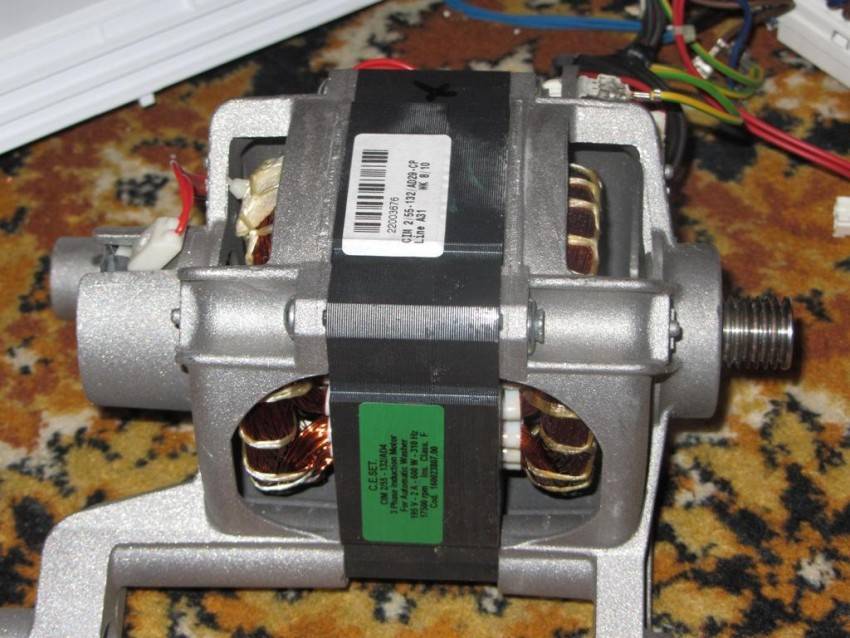

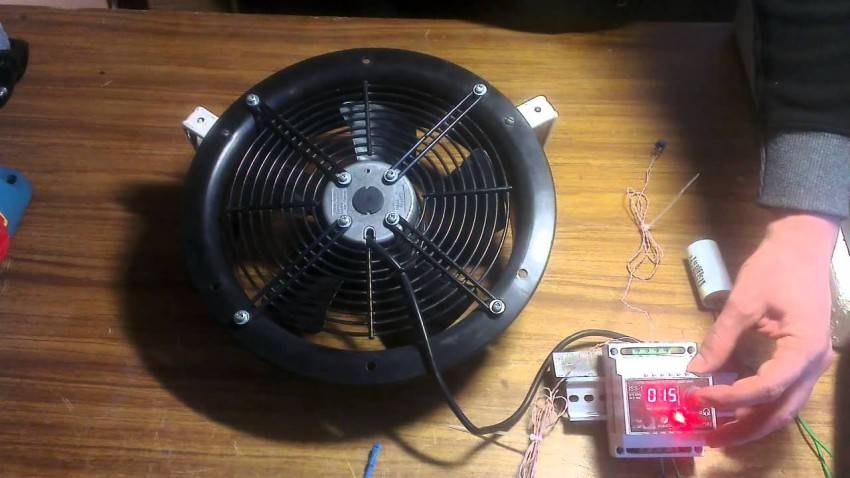

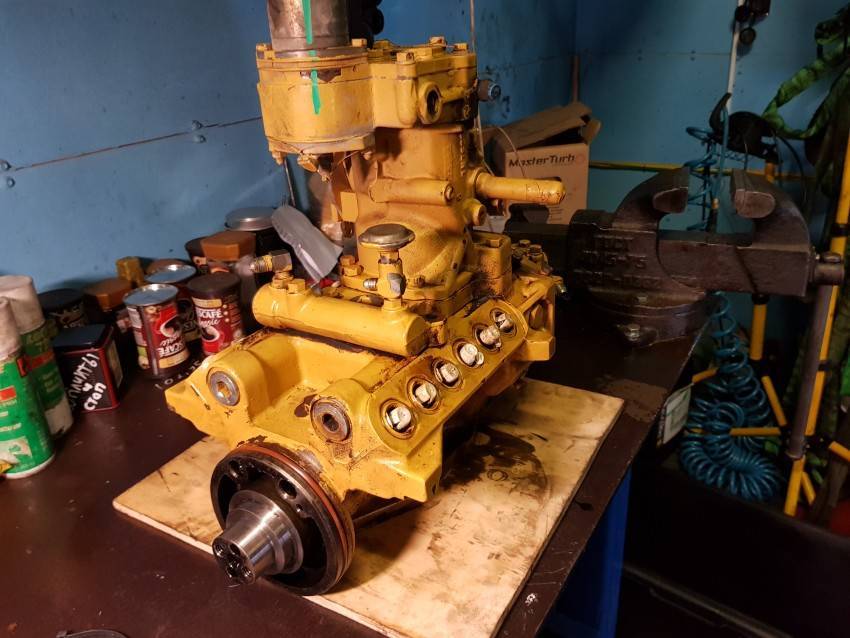

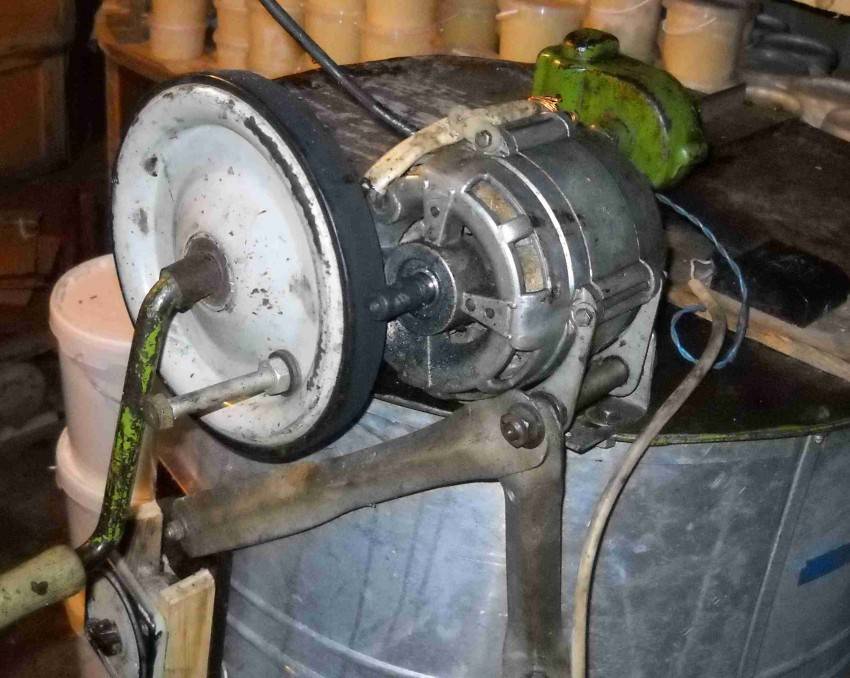

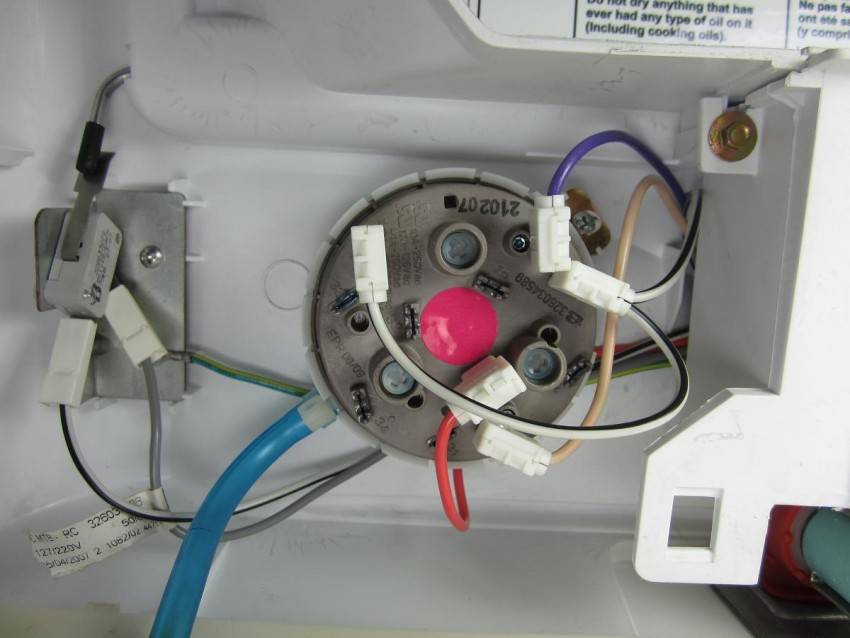

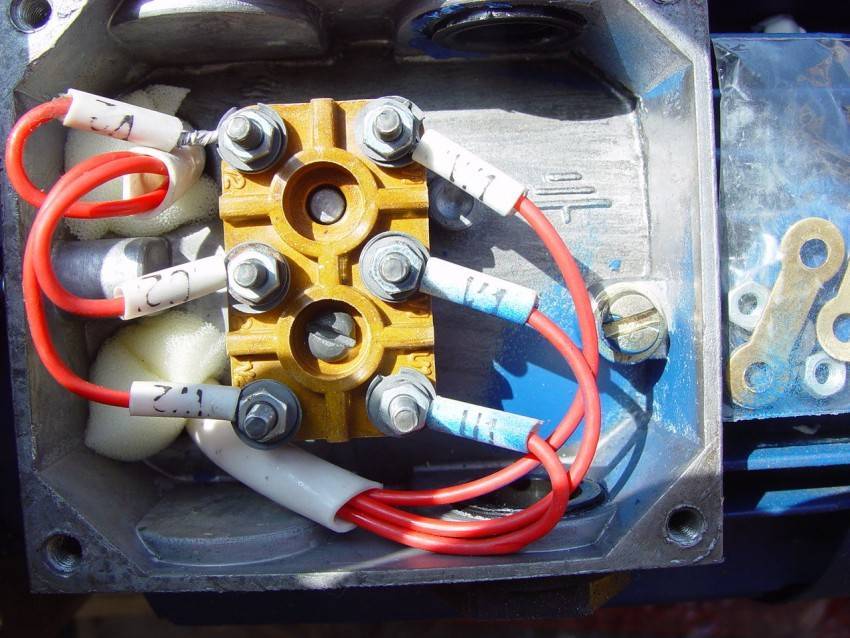

Фото регулятора оборотов своими руками

Также рекомендуем просмотреть:

• Замена масла в двигателе своими руками
• Ремонт двигателя своими руками
• Бампер своими руками
• Покраска авто своими руками
• Полировка автомобиля своими руками
• Полировка фар своими руками
• Замена порогов своими руками
• Регулировка карбюратора своими руками
• Как заменить свечи
• Багажник своими руками
• Замена лобового стекла своими руками
• Замена подшипников своими руками
• Химчистка салона своими руками
• Ремонт кузова своими руками
• Камера заднего вида своими руками
• Промывка форсунок своими руками
• Прицеп своими руками
• Замена сцепления своими руками
• Ремонт стартера своими руками
• Ремонт АКПП своими руками
• Регулировка фар своими руками
• Минитрактор своими руками
• Ремонт рулевой рейки своими руками
• Шумоизоляция автомобиля своими руками
• Тюнинг ваза своими руками
• Ремонт генератора своими руками

Принципиальное назначение

ECU (англ. Electronic Control Unit) — общий термин. Он служит для обозначения блоков, управляющих:

• системами двигателя;
• режимами трансмиссионного агрегата, в том числе полного привода (при его наличии);
• подвеской;
• тормозной системой, тормозными ассистентами;
• микроклиматом.

Центральный синхронизирующий блок также входит в понятие ECU.

Бортовой компьютер, или мозги автомобиля — термин, который не раскрывает всего многообразия проделываемой электроникой работы.

Выполняемые задачи

Во время работы ЭБУ непрерывно получает информацию от различных датчиков, распознает сигналы, выдает команды с учетом результатов анализа.

Так, блок управления двигателем внутреннего сгорания (ДВС) собирает данные сразу по нескольким параметрам работы мотора. К ним относятся:

• частота вращения коленчатого вала;
• температура в контуре охлаждения;
• уровень вредных веществ, кислорода в выхлопных газах;
• моментальный расход топлива;
• мощность, крутящий момент.

Эта информация позволяет распознавать основные ситуации, с учетом разработанных алгоритмов давать команду на изменение работы отдельных элементов агрегата.

Основные процессы, за которые отвечает блок управления двигателем:

• Зажигание, газораспределение. С учетом режима движения, температуры двигателя требуется изменение времени наполнения рабочей камеры цилиндра, подача импульса энергии в срок. По аналогичному принципу в более совершенных конструкциях происходит отключение одного или нескольких цилиндров, остановка двигателя в режиме «старт-стоп».
• Управление топливной аппаратурой и сопутствующими устройствами. Битурбо мотор не всегда работает в режиме максимальной отдачи. Только при необходимости активируется многоступенчатый нагнетатель воздуха, топливо распыляется в рабочую камеру и частично нагнетательный трубопровод. Тонкая настройка работы двигателя доступна только с привлечением электронных механизмов.

По аналогичному принципу работают и другие системы.

ЭБУ — устройство, принцип работы

ЭБУ — электронный блок управления двигателем автомобиля, его другое название — контроллер. Он принимает информацию от многочисленных датчиков, обрабатывает ее по особым алгоритмам и, отталкиваясь от полученных данных, отдает команды исполнительным устройствам системы.

Обмен информацией ведется посредством CAN-шины, которая объединяет все электронные и цифровые системы современного автомобиля в одну сеть.

Благодаря такому подходу можно оптимизировать работу двигателя: расход топлива, подачу воздуха, мощность, крутящий момент и др.

Основными функциями ЭБУ являются:

• управление и контроль за впрыском топлива в инжекторных двигателях;
• контроль за зажиганием;
• управление фазами газораспределения;
• регулировка и поддержание температуры в охлаждающей системе двигателя;
• контроль за положением дроссельной заслонки;
• анализ состава выхлопных газов;
• контроль за работой системы рециркуляции отработанных газов.

Кроме того на контроллер поступает информация о положении и частоте вращения коленчатого вала, текущей скорости движения транспортного средства, о напряжении в бортовой сети автомобиля. Также ЭБУ оснащен системой диагностики и в случае обнаружения каких-либо неполадок или сбоев информирует о них владельца посредством кнопки Check-Engine.

Каждая ошибка имеет свой код и эти коды сохраняются на запоминающем устройстве.

При проведении диагностики специалисты подключают к контроллеру через разъем сканирующее устройство, на экран которого выводятся все коды ошибок, а также информация о состоянии двигателя.

Устройство электронного блока управления двигателем.

Контроллер представляет из себя электронную плату с микропроцессором и запоминающим устройством, заключенную в пластиковый или металлический корпус. На корпусе имеются разъемы для подключения к бортовой сети автомобиля и сканирующему устройству. ЭБУ обычно устанавливается либо в подкапотном пространстве, либо в переднем торпедо со стороны пассажира, за бардачком. В инструкции обязательно должно быть указано место расположения контроллера.

Для нормального функционирования в блоке управления применяется несколько типов памяти:

• ППЗУ — программируемое постоянное запоминающие устройство — здесь содержатся основные программы и параметры работы двигателя;
• ОЗУ — оперативная память, используется для обработки всего массива данных, сохранения промежуточных результатов;
• ЭРПЗУ — электрически репрограммируемое запоминающее устройство — применяется для хранения различной временной информации: коды доступа и блокировки, а также считывает информацию о пробеге, времени работы двигателя, расходе топлива.

Программное обеспечение ЭБУ состоит из двух модулей: функционального и контрольного. Первый отвечает за прием данных и их обработку, отправляет импульсы на исполняющие устройства. Контрольный модуль отвечает за корректность входящих сигналов от датчиков и в случае обнаружения каких-либо расхождений с заданными параметрами проводит корректирующие воздействия, либо полностью блокирует работу двигателя.

Внести изменения в программное обеспечение ЭБУ можно только в авторизованных сервисных центрах.

Необходимость в перепрограммировании может возникать при проведении чип-тюнинга двигателя для повышения его мощности и улучшения технических характеристик. Провести данную операцию можно только при наличии сертифицированного программного обеспечения. Однако, производители автомобилей очень неохотно делятся данной информацией, поскольку не в их интересах, чтобы пользователи самостоятельно изменяли настройки.

Ремонт и замена ЭБУ.

Если контроллер выходит из строя или работает некорректно, то прежде всего это отображается в провалах в работе двигателя, а иногда и в полной его блокировке. Check Engine может постоянно высвечивать ошибку, которую невозможно удалить. Основные причины выхода ЭБУ из строя это:

• перегрузка, воздействие короткого замыкания;
• влияние внешних факторов — влага, коррозия, удары, вибрация.

Кроме того любой микропроцессор перегревается, если система охлаждения выходит из строя.

Ремонт, равно как и замена блока управления обойдутся не дешево. Оптимальным вариантом будет приобретение нового блока. Чтобы его подобрать, нужно знать все параметры машины

Коротко о ЧИП–тюнинге.

ЧИП–тюнинг подразумевает модификацию чипов, точнее, содержащихся в них программ. Для ЭБУ это означает частичную или полную замена прошивки, определяющей алгоритм работы устройства.

С помощью чип тюнинга можно добиться значительного улучшения функционирования систем автомобиля, например, без серьезных технических переделок получить прирост отдаваемой мощности в пределах 10-15%! Такая операция позволит также:

• адаптировать двигатель к другой марке топлива (например, использовать 92 бензин вместо более высокооктановых);
• добиться стабильной работы агрегатов в различных условиях, к примеру, при включенном кондиционере;
• предотвратить появление части ошибок;
• программно отключить вышедший из строя или препятствующие оптимальной работе узлы и элементы систем (например, при поломке катализатора);
• снять установленные ограничения (наиболее популярно — изменение ограничение максимальной скорости).

При использовании соответствующего оборудования и незначительной подготовке процесс занимает не более 15 минут. «Откатить» прошивку до стандартной заводской так же просто и быстро.

Практически единственная проблема, препятствующая широкому распространению чип-тюнинга — цена вопроса. Прошивки практически для каждого автомобиля выкладываются в сети. Однако устройство для программирования ЭБУ стоит достаточно дорого (особенно для иномарок). В сервисных центрах услуга обойдётся в пределах 10-30 тыс. руб. Соответственно, прежде чем ею воспользоваться следует тщательно взвесить все преимущества, которые могут быть получены.

Какие датчики могут располагаться в двигателе

Разные моторы могут иметь различное количество датчиков, исправность которых может по-разному влиять на запуск и работу силового агрегата. Если смотреть обобщенно, то любой индикатор, может повлиять на хороший пуск движка. Но, если разбирать по частям, то каждый датчик имеет свое предназначение, а поэтому не все могут повлиять на запуск сердца автомобиля. Рассмотрим, каждый датчик по отдельности и его предназначение в работе автомобиля.

Итак, начнем с самого начала. Автолюбитель залил горючее в автомобиль. На многих современных автомобилях устанавливают датчик качества топлива. Особенно такие датчики можно встретить на немецких и американских автомобилях, которые не адаптированные для нашего региона.

При поступлении плохого горючего в топливную систему, анализатор определяет, насколько качественное топливо попало в машину. Если была залита «бодяга», то мотор может начать заводится с трудом или вовсе не заведется. Располагается такое анализатор может перед или после топливного фильтра.

Второй индикатор по значению, который может повлиять на запуск мотора — датчик температуры охлаждающей жидкости. Именно неисправность этого индикатора может привести к тому, что силовой агрегат будет долго заводиться. Это связано с тем, что электронный блок управления думает, что мотор нагретый, и впрыскивает недостаточное количество топлива. Обычно, этот датчик больше всех подвержен поломкам.

Следующий индикатор, который непосредственно влияет на нормальный запуск движка — датчик регулятора холостого хода. Он определяет, какое количество топливно-воздушной смеси необходимо для нормальной работы мотора на холостом ходу и во время пуска мотора.

Датчик детонации также влияет на пуск агрегата. Обычно, он установлен в верхней части двигателя и улавливает вибрации издаваемые двигателем. В случае, если датчик подает в ЭБУ сигнал о том, что детонационные действия могут навредить мотору, блок управления блокирует подачу воздушно-топливной смеси и искру. При этом мотор может первый раз провернуть несколько раз коленчатый, а потом заглохнуть и вовсе больше не завестись.

Датчик положения дроссельной заслонки (ДПДЗ). Этот индикатор контролирует положение дросселя, а также процесс регулировки его для нагнетания воздуха в камеры сгорания. ДПДЗ неразрывно связан с датчиком массового расхода воздуха.

Датчик положения коленчатого вала. Он вычисляет положение коленвала относительно положения цилиндров. При выходе со строя, блок управления получает стабильные данные и останавливает работу мотора принудительно.

Датчик кислорода влияет непосредственно на образование воздушно-топливной смеси, а также на расход горючего. Он измеряет концентрацию кислорода в выпускных газах, чем контролирует непосредственно подачу топлива в камеры сгорания. Разность показаний индикатора изменяется приблизительно от 0,1 В (высокое содержание кислорода — бедная смесь) до 0,9 В (мало кислорода — богатая смесь).

А задней части головки блока цилиндров расположен датчик фаз. Он определяет положение 1-го поршня в верхней мертвой точке. Разработан и основан на действие датчика Холла. Этот датчик регулирует фазы газораспределения, а именно открывание и закрывание выпускных клапанов.

Еще одним представителем воздушных индикаторов является датчик массового расхода воздуха (ДМВР). Расположен он перед дроссельной заслонкой и при помощи него контролируется количество воздуха, который поступает в камеру сгорания.

Этот индикатор анализирует положение дроссельной заслонки для подачи и регулировки количества воздуха подаваемого в цилиндры. Обычно, при выходе датчика со строя, количество нагнетаемого воздуха для разных режимов работы двигателя не меняется, и силовой агрегат попросту задыхается при добавлении количества топлива и оборотов.

Дополнительными датчиками могут считаться — датчик температуры охлаждающей жидкости расположенный на радиаторе и датчик диагностики электроники. Эти индикаторы устанавливаются на автомобилях с так называемой «тяжелой электроникой», где все процессы управления мотором проводятся бортовым компьютером.

Неотъемлемой частью датчик управления запуском двигателя является блок управления силовым агрегатом. Именно он контролирует все процессы, происходящие в движке, а также регулирует настройки для оптимального пуска. Выход со строя этого элемента повлечет за собой то, что мотор попросту не заведется.

Популярное на сайте

19 авг

Статьи Двигатель и его компоненты

17 167

Код ошибки P0014 (симптомы, причины и способы устранения)

Система изменения фаз газораспределения автомобиля улучшает характеристики двигателя и топливную экономичность. Она регулирует открытие и закрытие выпускных и впускных клапанов, в свою очередь, контролируя топливно-воздушную смесь. Этот контроль обеспечивает большую мощность, лучшую экономию топлива или сбалансированный подход в зависимости от требований к двигателю в любой момент времени.

24 дек

Ремонт Двигатель и его компоненты

10 560

Симптомы плохого или неисправного датчика давления масла

Без надлежащего количества масла ваш двигатель будет сильно поврежден. Несколько систем в вашем автомобиле предназначены для поддержания правильного уровня масла и давления в двигателе.

24 дек

Ремонт Электроника и оборудование

10 203

Симптомы неисправного блока управления двигателем (ЭБУ)

Блок управления двигателем (ЭБУ), также называемый модулем управления двигателем или модулем управления трансмиссией, является одним из наиболее важных компонентов, встречающихся практически на всех современных автомобилях.

28 дек

Статьи Двигатель и его компоненты

10 012

Симптомы плохой или неисправной прокладки впускного коллектора

Прокладки впускного коллектора являются одними из самых важных прокладок на двигателе. Прокладки – это уплотнения, помещенные между компонентами двигателя до их сборки, чтобы обеспечить надежное уплотнение. Они могут быть сделаны из бумаги, резины, металла, а иногда и из комбинации трех.

09 янв

Статьи Двигатель и его компоненты Система зажигания

9 820

Реле свечей накаливания – как проверить его работоспособность? + Видео

В каждом автомобиле имеется своя схема реле свечей накаливания. Она, как и каждая деталь, может выйти из строя и ее придется заменить. Чтобы разобраться с довольно-таки серьезным вопросом, как именно производить замену, необходимо начать с азов.

17 дек

Автоновости

9 131

Kia Sportage 2021 года. Когда появиться в России новый кузов?

На странице первые подробности о новом кузов Kia Sportage 2021 модельного года, возможные комплектации и цены, дата выхода в России, фото, технические характеристики и видео тест-драйв новой модели.

17 сен

Статьи Тормозная система

8 064

Дым от тормозов. Причины и способы устранения

Многие из нас воспринимают автомобильные тормоза как должное – мы пренебрегаем ими, пока они работают. И однажды дым, идущий из тормозов, заставляет нас задуматься – почему мои тормоза дымят? Дымящиеся тормоза – это то, что требует немедленного внимания

Однако знание причин и мер предосторожности поможет избежать этой досадной и в некоторой степени опасной ситуации. Расскажите о причинах курения в автомобиле, чтобы вы могли незамедлительно принять меры, чтобы избежать аварий на дороге.

09 фев

Двигатель и его компоненты Система зажигания

6 916

Nissan Qashqai 2 2.0 – Замена свечей зажигания своими руками (фотоотчет)

Замену свечей зажигания на модифицированном двигателе MR20DD Qashqai 2 (J11) 2.0 л. согласно регламентным срокам должна проводится по пробегу 30 000 км или 1 разв 24 месяца. Так как данный Qashqai, второго поколения, выпущен не так давно, то имеет уже другой усовершенствованный двигатель (атмосферный с алюминиевым блоком цилиндров с повышенной степенью сжатия), в отличии от своих собратьев, свечи зажигания использует уже более современные, иридиевые.

18 дек

Электроника и оборудование Электросхемы

5 954

Воздушный фильтр | 8 признаков загрязнения

В каждом автомобильном двигателе есть камера сгорания, и этой камере требуется воздух для выработки достаточной мощности для запуска двигателя вашего автомобиля. Однако воздух, проходящий через двигатель, должен быть чистым и незагрязненным. Именно здесь воздушный фильтр становится критически важным, поскольку он защищает ваш двигатель от загрязненного воздуха.

24 дек

Топливная система Электроника и оборудование

4 815

Признаки плохого или неисправного реле топливного насоса

Реле топливного насоса является электронным компонентом, который встречается практически на всех автомобилях, оснащенных двигателем внутреннего сгорания.

05 авг

Электроника и оборудование Прочее по ремонту

4 011

Как устранить ошибку Benz Xentry “2221-45 No access authorization”

Когда вы запускаете диагностическое программное обеспечение Mercedes Benz Xentry, вы можете обнаружить, что оно выдает ошибку На сервере не было найдено прав доступа (No access authorization) для XENTRY Diagnosis. Вы должны обратиться в службу поддержки пользователей. Здесь вы получите руководство, как решить эту проблему.

Ремонт постели распредвала

Восстановление постели распредвала своими силами, как уже говорилось, сводится к тому, что вы определяете неисправность и снимаете постель. Затем вы везёте её в мастерскую, где существует специальный станок, на котором можно провести расточку или хонингование постели распредвала. Станки для восстановления постели распредвала относятся к разряду постельно-расточных.

Желательно для консультации и подготовки везти и ГБЦ. Это связано с тем, что перед ремонтом постели ГБЦ потребует специальной обработки – напыления алюминиево-цинкового порошка.

Восстановление постели распредвала проводится одним из двух способов: расточка или хонингование. Саму технологию вам вряд ли будет интересно знать. Специалист, работающий на данном станке, доводит поверхность постели до требуемых параметров.

При этом вам скажут, возможен ли ремонт постели распредвала, или проще и эффективней будет произвести замену постели на новую.

https://youtube.com/watch?v=7NYwV6NXP3w

Удаление накипи

Накипь в водяной рубашке ухудшает охлаждение двигателя, вызывает его перегрев и потерю мощности. Для удаления накипи все круглые отверстия водяной рубашки закрывают деревянными пробками, а к фасонным отверстиям привертывают пластины с резиновыми прокладками. Затем в рубашку заливают раствор следующего состава:

• Каустическая сода: 50 г.
• Керосин: 10 г.
• Вода: 1 л.

Через 6—8 час. раствор выпускают и рубашку промывают водой.

Блоки с алюминиевыми головками (автомобилей М-20 «Победа», ГАЗ-51) промывают 3%-ннм раствором соляной кислоты, который заливают на 30—40 мин.; после этого раствор выпускают и рубашку цилиндров промывают чистой водой.

Как выглядит ЭБУ

Электронный блок управления (со снятой крышкой)

Это электронная плата, помещенная в небольшой корпус (алюминиевый или пластиковый). Материал оболочки зависит от места нахождения блока. Если он располагается в салоне, то обычно в пластиковом корпусе, а если под капотом машины – то в металлическом. Из контроллера наружу выходят пара разъемов под CAN шины. Иногда имеется дополнительный разъем для удобства диагностики и перепрошивки.

Внутри ЭБУ устроен как мини компьютер, плата блока управления состоит из запоминающих устройств, а именно:

• ОЗУ – оперативной памяти для обработки промежуточных данных об автомобиле,
• ППЗУ – постоянная память, хранит установки функций двигателя и прочее необходимое ПО.
• ЭРПЗУ – предназначено для хранения временной информации: кодов блокировки и доступа, пробега, температуры в двигателе, расхода горючего и пр.

Функциональные микросхемы ЭБУ получают данные о состоянии и автомобиля, производят их анализ и отправляют текущие команды на исполняющие устройства. Контрольные составляющие ЭБУ – это модули, которые обнаруживают и анализируют ошибки. Они выдают ошибку на дисплей («Check Engine» или другое оповещение), или блокируют запуск мотора.

ЭБУ легко опознать по двум шлейфам, подсоединенным к нему. Если блок электронного управления расположен под капотом, то рядом с блоком предохранителей или с аккумулятором. Если он находится в салоне, то обычно под панелью, либо под задним диваном. Есть модели автомобилей, в которых блок электронного управления расположен даже в багажнике.

Модуль контроля двигателя

Его можно назвать одним из главных, поскольку этот электронный блок отвечает за сердце машины – ее мотор. ЭБУ получает информацию со множества датчиков, анализирует ее, основываясь на заложенных в прошивку алгоритмах, и посылает соответствующие сигналы на различные исполнительные устройства.

ЭБУ двигателя обменивается с другими элементами внутренней системы автомобиля по шине, называемойCAN (CANbus), объединяющей всю электронную начинку транспортного средства в сеть. Основные блоки, с которыми «общается» ЭБУ мотора:

• АКПП;
• антиблокировочная (ABS) система;
• стабилизирующие системы;
• тормоза;
• блок обеспечения безопасности;
• модуль курсовой устойчивости;
• круиз-контроль;
• климатическая установка.

Основные задачи ЭБУ двигателя:

• управление процессом зажигания;
• если двигатель инжекторный, то и управление системой впрыска;
• контроль за газораспределением мотора;
• слежение за датчиком дроссельной заслонки;
• поддержание целевой температуры в охлаждающей системе;
• анализ состава отработанных газов и контроль подсистемы рециркуляции таковых.

На датчики ЭБУ приходят данные с датчиков коленвала, сообщающие его частоту вращения и текущее положение. Блок считывает скорость автомобиля, параметры напряжения тока в бортовой электросети, и множество другой информации. В ЭБУ встроена система самодиагностики, которая зажигает сигнал CheckEngine на приборной панели в случае неполадок. Параллельно с этим в память ЭБУ записывается код обнаруженной ошибки, который в дальнейшем можно считать через сервисный разъем с помощью специального устройства и ПО. Это помогает определить неполадку.

На современных автомобилях часто используется диагностический универсальный разъем OBD2:

К нему подключается любое устройство, работающее по этому протоколу и умеющее «читать» данные из памяти.
