Меняем внутренний и наружный ШРУСы на Шевроле Нива своими руками: выбор гранаты

Замена привода нива шевроле видео

Инструменты:

  • Вороток под торцевую насадку 3/4
  • Удлинитель для торцового воротка
  • Насадка на вороток 13 мм
  • Насадка на вороток 17 мм
  • Насадка на вороток 19 мм
  • Насадка на вороток 27 мм
  • Отвертка плоская большая
  • Молоток малый
  • Монтажная лопатка
  • Гаечный ключ накидной прямой 13 мм
  • Гаечный ключ накидной прямой 17 мм
  • Домкрат подкатной
  • Регулируемая опора

Детали и расходники:

  • Аэрозольная смазка типа WD-40
  • Герметик
  • Прокладка крышки подшипника

Примечание:

Работу проводим на смотровой канаве или эстакаде.

1. Сливаем масло из редуктора переднего моста, как описано здесь.

2. Отсоедините приемную трубу от выпускного коллектора и нейтрализатора отработавших газов, как описано здесь.

3. Отведите приемную трубу к двигателю (для снятия левого привода эта операция не требуется).

4. Отсоединяем от редуктора переднего моста карданный вал, как описано здесь.

5. Отсоедините амортизаторы от нижних рычагов передней подвески, как описано здесь.

6. Устанавливаем под редуктор переднего моста регулируемый упор. Отводим поворотный кулак в сторону.

7. Головкой «на 13» отворачиваем три гайки крепления крышки подшипника, корпуса внутреннего шарнира правого и левого приводов к картеру редуктора переднего моста.

8. Ключом «на 17» отворачиваем болт крепления крышки подшипника корпуса внутреннего шарнира к кронштейну поперечины передней подвески.

9. Аналогично отворачиваем болт крепления крышки подшипника левого привода к кронштейну поперечины.

10. Отверните четыре гайки крепления скоб подвески редуктора переднего моста.

11. Приподнимаем редуктор регулируемым упором до тех пор, пока проушины крышек подшипников не выйдут из кронштейнов поперечины.

12. Снимите колпак ступицы переднего колеса и отверните гайку ступицы.

Полезный совет:

Гайка ступицы затянута большим моментом. Поэтому рекомендуем пользоваться головкой с прочным воротком.

13. Снимите гайку и центрирующую втулку.

Рекомендации по выбору ШРУСов на Ниве

Первое, на что следует обратить внимание, – количество зубьев (шлицов) на шарнире. До 2004 г. их было 22 (ступица соответствовали этому числу), потом стало 24, но иногда по-прежнему ставили узлы с 22-мя

Так что нужно на вашей машине их просто посчитать. Но если с этим моментом все понятно, возникает иной вопрос – о производителе. Большинство опытных владельцев Нив рекомендуют приобретать заводские шарниры, причем в сборе с валами. Здесь единственный минус – огромное число контрафактной продукции. Основных крупных поставщиков всего три: ВАЗ, БелМаг, Trialli. Барьер по объему продаж в 5% преодолевает еще одна фирма – LGR

их было 22 (ступица соответствовали этому числу), потом стало 24, но иногда по-прежнему ставили узлы с 22-мя. Так что нужно на вашей машине их просто посчитать. Но если с этим моментом все понятно, возникает иной вопрос – о производителе. Большинство опытных владельцев Нив рекомендуют приобретать заводские шарниры, причем в сборе с валами. Здесь единственный минус – огромное число контрафактной продукции. Основных крупных поставщиков всего три: ВАЗ, БелМаг, Trialli. Барьер по объему продаж в 5% преодолевает еще одна фирма – LGR.

Альтернативные производители:

  • Pilenga;
  • СТК;
  • Hofer;
  • Пекар;
  • GKN.

ШРУС от АвтоВАЗа

ШРУС на автомобиле Нива Шевроле

Это устройство служит для передачи крутящего момента двигателя. Передача осуществляется от коробки передач к ведущим колесам зачастую передним. За счет этой передачи происходит вращение с одинаковой скоростью, с учетом того, что между валами существует какой-либо угол. В автомобиле Нива Шевроле граната бывает двух видов – наружная и внутренняя. Но, как и любая деталь авто, гранаты имеют свой определенный срок службы, который также иногда заканчивается. И наступает время ремонтировать или менять шарниры. Рассмотрим вначале еще основные возможные причины поломок.

Причины, по которым граната выходит из строя

Причины, по которым ШРУС перестает функционировать не так уж и много.

  1. Износ трущихся деталей механизма из-за длительного срока эксплуатации. Это основная причина, по которой происходят поломки любых деталей. Но это хорошо, если деталь необходимо ремонтировать через 100000 км пробега, а не раньше. Но возникают моменты, когда на новом авто возникают поломки.
  2. Неправильная езда. Но здесь, скорее всего, неаккуратное управление автомобилем. Причиной неаккуратного вождения могут быть: – резкое вращение рулем в разные стороны; – частая езда по ухабам на большой скорости; – резкое выворачивание рулевого колеса свыше 60 градусов. В таком положении руля деталь испытывает максимальные нагрузки.
  3. Попадание внутрь устройства пыли, воды и грязи. Эта причина также распространена и способствует выведению из строя шарнира в считанные дни после попадания посторонних веществ. Попадание осуществляется из-за повреждения пыльника. Пыльники имеют свойство лопаться или трескаться на протяжении эксплуатации. Обнаружить повреждение пыльника крайне сложно, ведь для этого необходимо проводить постоянный контроль, что практически нереально.

Почему необходимо менять гранату

Граната состоит из подвижных частей, которые в зависимости от эксплуатации стираются или ломаются. Поэтому ШРУСы необходимо менять на новые. Ремонту подлежит только то устройство, на котором замечено повреждение пыльника, а грязь еще не успела попасть внутрь. Но такие случаи возникают очень редко. К тому же цена на оригинальное устройство для Шевика не столь велика.

Как определить неисправность гранаты? Определить неисправность ШРУСа на автомобиле довольно просто. Для этого нужно во время движения повернуть рулевое колесо до упора вправо, а затем влево. В это время при крайнем правом или левом положении руля слышится треск или хруст из-под колес, то необходима замена шарниров. Причем необходимо точно выяснить, необходима замена одного шарнира или всех.

Процесс замены шруса на Шниве

Чтобы установить новую гранату, необходимо вначале извлечь старую износившуюся. Рассмотрим этапы замены гранаты. Как снять полуось с автомобиля Нива Шевроле можно найти в интернете и посмотреть видео. После того как полуось с гранатой извлечена из авто, необходимо приступать к следующим действиям:

  1. Зажимаем полуось в тиски, чтобы удобно было работать с гранатой.
  2. Износившийся пыльник извлекается с гранаты путем разрезания или выворачивания наружу внутренней стороной.
  3. С помощью молоточка выбивается ШРУС с полуоси. Это осуществляется путем постукивания молотком по гранате.
  4. После того как граната извлечена, снимается старый пыльник и зачищаются все зубья полуоси крепления ШРУСа. Можно даже промыть бензином и смазать Литолом.
  5. Устанавливается новая граната. Цена новой гранаты в сборе колеблется от 1000 до 1200 рублей. Продается в основном вместе с пыльником и смазкой внутри.
  6. Вначале продевается пыльник на вал полуоси, а затем фиксируется граната. Щелчок свидетельствует о правильной установке ШРУСа.
  7. Зажимается хомутами пыльник. Процесс замены закончен.

Замена гранаты

Правый внутренний ШРУС вблизи, видно артикул и маркировку

Этот узел состоит из частей, которые постоянно находятся в движении. В результате этого они могут лопать или истираться, что требует их замены.

Ремонтироваться устройство может только в том случае, когда владелец машины вовремя выявил повреждение пыльника, а потому посторонние вещества ещё не успели попасть внутрь механизма.

Но это случается довольно редко, так как вовремя выявить повреждение пыльника почти нереально. А также следует сказать, что и стоимость ШРУСА не велика, а потому его можно купить при необходимости.

Определение неисправности

Определить неисправность гранаты можно и самостоятельно. Для этого надо во время движения автомобиля вывернуть руль в любую сторону до упора. При этом водителю будет слышен хруст в районе переднего колеса. В таком случае надо произвести замену шарнира.

В процессе ремонта важно выявить, требуется менять оба шарнира или один, потому что такие работы рекомендуется осуществлять только комплексно

Видео как определить неисправность гранаты

Меняем гранату на Нива Шевроле своими руками

Для замены гранаты изначально следует извлечь старую. В процессе придётся демонтировать полуось вместе со ШРУСОМ (в интернете можно найти видео разборки). Потом владелец авто должен выполнить такие действия:

  1. Зажать снятый узел в тиски.
  2. Снять старый пыльник.

Устанавливаем новый шарнир

Устанавливаем ось со шрусом на автомобиль в обратном порядке

Предыдущие записи из категории: НИВА ШЕВРОЛЕ

Известно, что от того, в каком состоянии находится воздушный фильтр, напрямую зависит правильная работа двигателя, а именно топливной системы. Завод – изготовитель рекомендует проводить операцию по замене фильтрующего элемента каждые 30 000 километров пробега.

Замена сальника переднего моста на Шевроле Нива

Замена сальника переднего моста Шевроле Нива производится в том случае, если он потерял свою герметичность и пропускает трансмиссионное масло, утечка которой грозит выходом из строя переднего дифференциала.

Замена подшипника и сальника задней полуоси нива шевроле

Для безоблачной эксплуатации автомобиля нужно быть уверенным в его исправности. Если у вас проблемы с заменой топливного фильтра фильтра шевроле нива видео «замена. Такие детали как задние полуоси и подшипники при выходе из строя могут привести к застопориванию колеса прямо на дороге, что очень опасно, поэтому при первых признаках его неисправности (гул, треск, подвывание) необходимо его заменить.

Замена тосола на Шевроле Нива

При замене охлаждающей жидкости на Шевроле Нива лучше обращать внимание на изменение цвета охлаждающей жидкости, если она потемнела значит ее пора менять. Для замены нам нужна будет новая охлаждающая жидкость 10 литров, ключ на 13 и тара для слива отработанной охлаждающей жидкости, но если вы не борец за экологию, то можете сливать ее прямо на. До начала ремонта нам нужно купить новую цепь газораспределительного механизма Шевроле Нива, шестерни коленчатого вала, распределительного вала и маслонасоса, башмак натяжителя цепи, натяжитель цепи ГРМ Шевроле Нива

Именно поэтому замена салонного фильтра шевроле нива — очень важный видео «замена. Chevrolet niva niva67 › бортжурнал › замена правого внутреннего шруса не нива, нива шевроле). Поднимите машину по подъемник или загоните на смотровую яму, зафиксируйте ее положение ручным тормозом и подпорками под колеса

Замена цепи ГРМ Шевроле Нива

До начала ремонта нам нужно купить новую цепь газораспределительного механизма Шевроле Нива, шестерни коленчатого вала, распределительного вала и маслонасоса, башмак натяжителя цепи, натяжитель цепи ГРМ Шевроле Нива. Именно поэтому замена салонного фильтра шевроле нива — очень важный видео «замена. Chevrolet niva niva67 › бортжурнал › замена правого внутреннего шруса не нива, нива шевроле). Поднимите машину по подъемник или загоните на смотровую яму, зафиксируйте ее положение ручным тормозом и подпорками под колеса.

Можно ли диагностировать неисправности гранат самостоятельно

Так как граната – это простой шарнир, то он может легко выйти из строя. Принцип его работы очень схож с работой подшипника – две поверхности, между которыми расположены шарики из прочного металла. Отличие в том, что на поверхностях вырезаны канавки, за счет которых можно изменить положение ведущей полуоси относительно ведомой. Если взять бывший в употреблении ШРУС, то можно руками без особых усилий вращать две полуоси, посмотреть, как происходит работа узла. На новом провернуть их не получится, так как зазоров нет и нужно прикладывать большие усилия для поворота.

На шарнир действует сразу несколько сил. Во-первых, при движении передается крутящий момент от КПП к колесу. Во-вторых, взаимное расположение полуосей постоянно меняется, так как вы при движении вращаете руль или наезжаете на неровную поверхность. И всегда в механизме присутствует трение, которое разрушает его. В каком-то месте может появиться выработка, вследствие этого происходит увеличение зазора между поверхностями и становятся слышны посторонний треск и шум.

Тот, кто имеет опыт эксплуатации переднеприводного автомобиля, знаком с тем, как проверить ШРУС и со звуками, который он издает при поломке. Первым звоночком того, что необходима замена гранат, является появление такого рода шума во время резкого ускорения, переезде препятствий, а также при повороте. Но если хруст слышен даже при прямолинейном движении, то это говорит о том, что необходимо срочно менять ШРУСы и эксплуатация автомобиля в таком состоянии не просто нежелательна, но даже опасна.

К сожалению, многие симптомы неисправностей гранат очень схожи, например, с симптомами поломки шаровой или рулевого наконечника. Поэтому следует лишний раз удостовериться в правильности диагноза. Так, наличие малозаметных рывков в момент трогания с места, явно указывает на поломку шарниров. Наличие значительного люфта вала между ШРУСами можно определить, если вывесить колесо и попробовать подвигать его в разных плоскостях. Если люфт имеется, то ШРУС пришел в негодность и его следует заменить.

Автозапчасти для иномарок, ремонт авто

Ходовая Замена Шруса на Ниве Шевроле В каждом автомобиле имеются равные угловые шарниры, которые имеют название гранаты, такое название они имеют по причине схожести с военным предметном.

Благодаря ему при поворотах во время движения, происходит передача крутящего момента от двигателя к нива шевроле внутренний шрус. Данный элемент в машине появился тогда когда начали производить автомобили c передним приводом, а до этого передача крутящего момента происходило за счет обычного кардана.

Далее он будет усиливаться даже при небольших поворотах рулевого колеса. Процедура замены: Потребуются набор гаечных ключей, съёмники, а также опыт выполнения слесарных работ.

Замена Внутреннего Шруса Нива Шевроле Видео

Кузов приподнимают автомобильным домкратом, устанавливают надёжную подставку под машину, противооткатные башмаки. Это позволяет уберечь ремонтника от возможных травм.

Перед подъёмом кузова машины следует отпустить гайку ступицы. Изначально крутящий момент передавался на ведущее колесо при помощи обычного кардана. При этом срок службы шарнира был небольшим, так как он постоянно работал в нагрузку.

Внутренний правый шрус на Ниве Шевроле — сколько стоит замена гранаты

Эта проблема дала толчок к тому, что был изобретён специальный узел ШРУСкоторый мог передавать крутящий момент на колёса при разных углах их поворота. В основном это передний привод. За счёт ШРУСА происходит равномерная передача крутящего момента с учётом того, что колесо находится под нива шевроле внутренний шрус углом нива шевроле внутренний шрус автомобиля.

На Шевроле граната может быть: Наружный шрус Внутренний шрус Как и все другие детали в машине, этот узел имеет свой определённый срок службы.

По запчастям вышло рублей. И это еще, кстати, дешево, предварительно обзвонил 3 магазина у нас в городе и везде цены разные. Так что не спешите бежать в первый попавшийся магазин.

Я, например, сэкономил рублей на этих же самых запчастях, если бы купил их в магазине, нива шевроле внутренний шрус ближе всего к сервису. Фото всего комплекта: По дефлоту, масло, которое заливается в АККП, в процессе производства автомобилей Опель Астра Н, рассчитано целиком на его срок службы.

Русские условия климат, качество дорог и пр. Замена Ремня Грм Логан 1.

Просто нужно глядеть, что конкретно наступает лет А согласно регламенту, нива шевроле внутренний шрус с ремнём всегда меняют ещё несколько деталей, не все они относятся к м Замена Задней Ступицы Шкода Фабия Замена подшипников задних ступиц Подмена подшипников задних ступиц Ступичная сборка заднего колеса 3 — Тормозной барабан 7 — Болт крепления цапфы к рычагу 11 — Корончатая стопорная шайба 1.

Снимите тормозной барабан см. Главу Тормозная система.

Поддев отверткой с плоским жалом, извлеките сальник из сборки тормозного барабана — постарайт Как заменить салонный фильтр в Ford Focus 1, 2 и 3 Замена салона фильтра Ford Focus является неотъемлемой частью технической работы каждого автомобиля этой линии.

Как правило, отказ этого компонента говорит о проблемах с печью или кондиционированием воздуха. В то же время они начинают работать намного слабее, чем нива шевроле внутренний шрус.

Кроме того, сломанный фильт

Автозапчасти для иномарок, ремонт авто

Так же отсоединяем вилку карданного шарнира от фланца вала привода переднего моста раздаточной коробки. Снимаем передний карданный вал. Отсоединив вилки шарниров заднего карданного вала от фланцев редуктора заднего моста и вала привода заднего моста раздаточной коробки, снимаем задний карданный вал. Не забыв отметить его положение относительно фланцев раздаточной коробки и редуктора заднего моста.

Устанавливайте валы, совместив ранее нанесенные метки, в порядке, обратном снятию. В статье не хватает: Проверка исправности карданной передачи Чтобы на Шниве сделать расход нива шевроле как снять передний кардан меньше нужно всего лишь Проверка работоспособности осуществляется на включенной нейтральной передачи коробки ПП.

Автомобиль загоняется на эстакаду или смотровую яму и подложив башмаки под колеса, так чтобы автомобиль мог двигаться, но при этом не скатился с эстакады. Приступаем к проверочным мероприятиям. Проверка проводится для обоих видов конструкций: Наружный осмотр. Осматриваются все места соединений, нет ли ослаблений затяжки болтов, в каком состоянии находится пыльник.

Далее обеими руками обхватывается вал с той стороны, где осуществляется проверка соединений, и резкими движениями осуществляется нива шевроле как снять передний кардан. Если будет присущ небольшой люфт, то конструкция неисправна.

Люфта не должно. Резкими движениями необходимо проворачивать вал вокруг оси его вращения, при этом удерживая одной рукой вилку-фланец шарнира. Не должны быть окружные зазоры. Когда требуется замена устройства?

Когда конструкция устройства, так сказать, теряет балансировку пластин, или осуществляется замена всех деталей изделия, то по завершении обязательно необходимо заново провести балансировку карданного вала. Если же после проведения балансировки не устраняются проблемы неисправности изделия, то осуществляется замена вала в сборе нива шевроле как снять передний кардан всеми элементами.

Балансировка кардана производится либо с помощью посещения СТО, где мастера выполнят все сопутствующие работы, либо самостоятельно, что позволит сэкономить финансы. Но это уже другая история. Снятие и замена карданного вала Снятие, а затем и замена нива шевроле как снять передний кардан на комплектациях Нивы Шевроле до года производится в таком порядке: Устанавливается транспортное средство на эстакаду.

На КПП рычаг ставится в нейтральное положение, а стояночный тормоз в положение. Под колеса устанавливаются башмаки для подстраховки. Перед тем как провести снятие, необходимо сделать насечки на торцах фланцев, ведущего моста и раздатки в местах соединения. Это поможет вернуть вал в первоначальное положение без необходимости балансировки. Вывинчивается гайка кронштейна кардана, при этом поддерживая болт, чтобы он не вращался.

Замена переднего кардана на шрусах Шевроле Нива видео

Вывинчиваются аналогичным образом все гайки крепления. Их количество составляет четыре штуки на одной стороне.

Гайки имеют тефлоновое покрытие, предназначенное для защиты от самопроворачивания. После снятия, даже если не производится замена вала, гайки рекомендуется заменить на новые. Вынимаются три болта крепления с одной стороны, а четвертый оставляем для фиксации изделия в первоначальном положении. Операции по вывинчиванию гаек производим с другой стороны крепления. Очередность вывинчивания не имеет значения.

Извлекается последний болт с одной стороны и вынимается кардан, при этом сводятся его части к шлицу. Изделие извлечено, теперь проводится его ремонт, а при невозможности, осуществляется замена на новый.

Порядок установки — обратный снятию. Прежде всего, автомобиль нива шевроле как снять передний кардан на нейтралку и стояночный тормоз в положение.

Под раздаточную коробку подкладывается упор, который можно будет регулировать. Вывинчиваются гайки крепления боковых кронштейнов подвески раздатки и две гайки заднего крепления. Опускается коробка до момента, пока она не сойдет со шпилек кронштейнов. Проворачивается кардан и осуществляется отвинчивание и снятие гаек крепления вала к фланцу ведущего моста.

Для выкручивания гаек потребуется установка специальной лопатки в отверстие между фланцем и ШРУСом. После этого ШРУС отжимается этой лопаткой до момента, пока он слегка не сдвинется со шлицов вала и, таким образом, позволит вывинтить гайки.

Теперь используя две лопатки необходимо отжать ШРУС до момента, пока шпильки крепления не выйдут из щелей во фланце ведущего моста. Раздаточная коробка, которая была снята со шпилек, позволит выполнить такую манипуляцию. Если же не вывести раздатку, то свободного хода соединения шлицов обеих ШРУС будет слишком мало.

Признаки и проявления неисправности

Для проведения своевременного ремонта нужно обратить внимание на признаки неисправности. Если возникают проблемы с шрусом, водитель может столкнуться со следующими проявлениями:

Если возникают проблемы с шрусом, водитель может столкнуться со следующими проявлениями:

  • появляется характерный неприятный, резкий звук во время поворотов рулевого колеса;
  • звук возникает во время движения задним ходом;
  • легкий хруст во время поворота ведущих передних колос;
  • усиление хруста и резких звуков во время движения.

Полностью заменять деталь потребуется в случае появления ударов в трансмиссии. Также о необходимости срочного ремонта говорит пробуксовка. Если часто используется для передвижения именно нива как работает полный привод, какой порядок технического обслуживания нужно узнать заранее.

Разновидности

ШР как деталь подвески стали применять на автомобилях с середины 20 века. Благодаря узлу стало возможно одновременное вращение и управление поворотом колес на угол до 70 градусов. В автомобилестроении применяют четыре технических решения узлов:

  • кулачковые;
  • трипоидные;
  • шариковые;
  • спаренные карданные.

Все эти виды объединяет основа конструкции, которыми являются жесткосоединенные корпус и обойма. Еще шарнирные узлы автомобиля разделяют на:

  • внутренние, вращающиеся до 20 градусов;
  • наружные, более подвижные и осуществляющие передачу без мощностных потерь.

Деталь работает по следующему принципу.

  1. На поверхности внутренней обоймы нанесены канавки. Их число такое же, как и количество подшипников внутри нее.
  2. Сепаратор удерживается подшипниками, которые разделяют корпус и кулак.
  3. Движение подшипников осуществляется по ходу меньшего диаметра кулака и большего диаметра корпуса.
  4. Таким образом рождается вращательный импульс, передающий момент на ведомый вал.

Сколько стоит замена ШРУСа на Ниве

Цена новых приводов в сборе начинается от 3000 за один. Если рассматривать ШРУС по отдельности, то за внутренний придется заплатить от 900 рублей, а за наружный от 1600 рублей и выше. Окончательная цена зависит от места покупки и производителя.

В статье снятие и установка приводов передних колес мы рассмотрели в статье – «Замена приводов передних колес». В данной статье мы рассмотрим замену шарниров угловых скоростей переднего привода ВАЗ-21213.

Подготавливаем автомобиль для ремонта. Устанавливаем на смотровую яму или на подъемник.

Снимаем привод с автомобиля. Очищаем шарнир снаружи и зажимаем в тиски с мягкими накладками.

Так как в основном чаще всего меняют наружный шарнир, то и рассмотрим эту операцию в первую очередь.

1. Пассатижами или клещами сжимаем за выступы малый хомут и, поддевая отверткой, разъединяем его.

2. Точно так же снимаем большой хомут. Если же защитный чехол крепится с помощью пластмассовых хомутов, то просто перекусываем хомуты с помощью бокорезов.

3. Сдвигаем защитный пластиковый и резиновый чехол по валу. Очищаем и протираем торцовую часть шарнира от старой смазки.

4. С помощью выколотки из мягкого металла или деревянной проставки из прочного дерева, сбиваем шарнир, нанося удары по торцу обоймы. Учитываем, что выколотка не должна передавать усилие на сепаратор или шарики во избежание их повреждения. Это в том случае, если нужно будет поставить этот шарнир вновь на вал.

5. Снимаем шарнир. Шарнир на валу держится с помощью стопорного кольца, которое расположено в проточке на конце вала.

6. Стопорное кольцо обычно продается в комплекте с шарниром. Поддеваем стопорное кольцо тонкой отверткой

7. Снимаем стопорное кольцо

8. Разъединяем защитные чехлы

9. Снимаем резиновый чехол

10. Снимаем пластиковый кожух

11. Если нужно заменить упорное кольцо, то снимаем его щипцами

Устанавливаем шарнир в обратной последовательности.

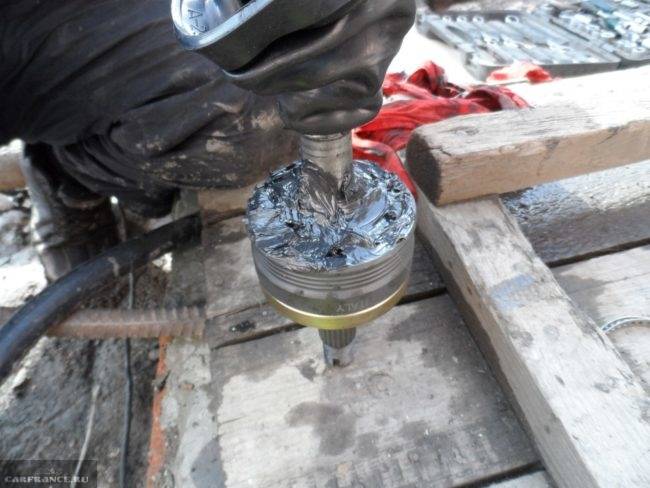

Очищаем вал и шарнир от старой смазки, наносим тонкий слой новой смазки ШРУС-4 и надеваем на вал кожух и новый чехол. Устанавливаем на вал новое стопорное кольцо. Вкладываем в полость шарнира 60 см 3 смазки ШРУС-4.

С помощью выколотки из мягкого металла или прочной деревянной проставки напрессовываем шарнир на вал.

Надеваем резиновый чехол. Устанавливаем хомуты. Перед затяжкой хомутов нужно выпустить избыточный воздух из резинового чехла, поддев отверткой посадочный поясок чехла.

В зависимости от режима эксплуатации рано или поздно наступает момент, когда на автомобиле ВАЗ 21213 Нива неисправность ШРУС приводит к его замене. Загвоздка в том, что данные элементы ремонту не подлежат и в случае износа меняются на новые по факту поломки. Диагностировать неполадки ШРУСа ВАЗ 21213-21214 (в простонародье — гранаты) достаточно просто, а вот продлить его срок службы сложнее.

Так уж сложилось, что большинство автомобилистов обращает внимание на какую-либо деталь автомобиля после того, как она выходит из строя. Приобретается новый ШРУС и производится замена, на что уходит время и значительные средства. В действительности шарнирам угловых скоростей, установленных в Ниве, нет сноса

В действительности шарнирам угловых скоростей, установленных в Ниве, нет сноса.

В отличие от переднеприводных машин ВАЗ 2110-2114, в Ниве крутящий момент распределен на 4 колеса. Это означает, что на привод передних колес ложится нагрузка вдвое меньше, чем в той же ВАЗ 2114. И если теоретически предположить, что внутрь шарнирных механизмов полуосей не попадает ни капли абразивной пыли и грязи, то срок службы ШРУСа станет равен продолжительности «жизни» самого авто. Конечно, в реальной жизни такое невозможно, да и Нива создана для езды по бездорожью.

Максимально продлить эксплуатацию гранат вполне возможно. Для этого необходимо регулярно выполнять следующие мероприятия:

  1. Проводить визуальный осмотр пыльников, закрывающих шарниры. Когда машина эксплуатируется на асфальтированной дороге, то осмотр нужно проводить каждые 10-15 тыс. км. При езде по бездорожью либо насыпным и грунтовым дорогам чехлы гранат нужно осматривать чаще, особенно после поездок в тяжелых условиях.
  2. При обнаружении малейшего повреждения пыльника немедленно заменить его новым. Это касается и хомутов, удерживающих чехлы на местах.
  3. Во время замены удалить со ШРУСа Нивы старую смазку вместе с попавшей грязью и наложить новую. Используемая смазка — ШРУС-4, ее количество для наружной гранаты составляет 40 см 3 , для внутренней — 80 см 3 .

Приводы передних колес Нива Шевроле

Главная • Нива • Шевроле • Трансмиссия

Привод переднего колеса Шеви Нива: 1 – корпус внутреннего шарнира; 2 – фиксатор; 3 – хомут крепления чехла; 4 – вал привода колеса; 5 – защитный кожух чехла; 6 – защитный чехол; 7 – упорное кольцо обоймы; 8 – сепаратор; 9 – хомут; 10 – шарик; 11 – обойма наружного шарнира; 12 – стопорное кольцо; 13 – корпус наружного шарнира; 14 – хомут крепления кожуха. Крутящий момент на передние колеса передается от редуктора переднего моста через правый и левый приводы. Оба привода одинаковы по конструкции. Каждый привод состоит из вала 4 и двух шарниров равных угловых скоростей, установленных на его шлицевых концах. Корпус внутреннего шарнира 1 соединен с полуосевой шестерней редуктора переднего моста. Корпус наружного шарнира 13 соединен со ступицей переднего колеса. Обойма 11 соединена с корпусом 13 через шарики 10, которые расположены в пазах корпуса и обоймы. Обойма установлена на шлицы вала 4, упирается в кольцо 7 и зафиксирована на валу стопорным кольцом 12. В сжатом состоянии это кольцо свободно проходит через шлицевое соединение обоймы 11, что позволяет как соединять, так и разъединять шарнир и вал. Корпус внутреннего шарнира 1 отличается от корпуса наружного шарнира 13 тем, что имеет прямые пазы.

Снятие и установка передних приводов Шевроле Нива

Для замены шрусов на Шеви Нива потребуется инструмент: ключи на 13, на 17, на 27 и ключ для гаек колес.

Вывесите автомобиль и снимите передние колеса, отсоедините передний карданный вал от редуктора переднего моста, отсоедините амортизаторы от нижних рычагов передней подвески

Отверните по три гайки крепления корпусов подшипников внутреннего шарнира правого и левого приводов

Выверните болт крепления правой крышки подшипника редуктора переднего моста к поперечине передней подвески

Отверните четыре гайки крепления скоб подвески редуктора переднего моста

Отверните гайку и снимите болт крепления левой крышки подшипника редуктора переднего моста к поперечине передней подвески

Приподнимите редуктор переднего моста и закрепите его в этом положении любым доступным способом

Снимите колпак ступицы переднего колеса и отверните гайку ступицы Нива Шевроле

Снимите гайку привода и центрирующую втулку

Сожмите пружину подвески, приподняв домкратом нижний рычаг. Отверните три гайки и выньте из рычага болты шаровой опоры

Отведите поворотный кулак в сторону

Отсоедините приемную трубу от выпускного коллектора и нейтрализатора отработавших газов и отведите ее к двигателю (для снятия левого привода эта операция не требуется)

Отведите редуктор назад и снимите передний правый привод Шеви Нива, аналогично снимите левый привод. Установка переднего привода Нива Шевроле и всех снятых деталей выполняется в порядке, обратном снятию. При затяжке гаек ступиц колес отрегулируйте зазор в ступичных подшипниках.

Разборка и сборка приводов передних колес Нива шевроле (замена ШРУСа привода)

Если во время движения при поворотах автомобиля слышны стуки в переднем приводе, проверьте шарниры (гранаты) равных угловых скоростей. Если при покачивании вала привода рукой чувствуется люфт или грязезащитные чехлы порваны, такой шарнир необходимо заменить. Разбирать шарнир практически не имеет смысла. Это работа трудоемкая, а при порванном чехле попавшая в шарнир грязь уже привела в негодность детали шарнира. Детали шарнира по отдельности заменять нельзя, и поэтому самое оптимальное – заменить шарнир в сборе, а также его грязезащитный чехол. В крайнем случае допускается разборка для замены смазки внутреннего шарнира как менее подверженного попаданию воды и дорожной грязи. Появление следов смазки на шарнире указывает на то, что чехол порван.

Для замены ШРУСов на Нива Шевроле потребуется инструмент отвертка, раздвижные пассатижи и молоток.

При помощи отвертки и раздвижных пассатижей снимите большой и малый хомуты с чехла внутреннего шарнира

Сдвиньте чехол по приводному валу

Сбейте гранату с вала при помощи молотка и деревянной проставки, нанося удары по торцу обоймы

Для разборки внутреннего шарнира, поддев отверткой, снимите стопорное кольцо обоймы

Извлеките из шарнира Шеви Нива обойму в сборе с сепаратором и шариками

При помощи отвертки и пассатижей снимите большой и малый хомуты кожуха чехла наружного ШРУСа

Сдвиньте кожух и чехол по приводному валу

Сбейте шарнир с вала при помощи молотка и деревянной проставки, нанося удары по торцу обоймы

Снимите с вала чехол и кожух и промойте все металлические детали керосином до полного удаления старой смазки. Заполните ШРУс смазкой ШРУС-4 (количество смазки для наружного шарнира – 60 см, для внутреннего – 150 см). Установите гранату и снятые детали в порядке, обратном снятию.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
