Как заменить передние тормозные колодки на Лада Калина: артикулы и алгоритм

Процесс замены передних тормозных колодок

Замена передних тормозных колодок, почти на всех автомобилях стандартная и не сложная операция. На Лада Калина, как и на других автомобилях серии ВАЗ – этот процесс занимаем 30-40 минут и может совершаться в одну пару рук.

Итак, для замены передних тормозных колодок Лада Калина понадобится следующий инструмент:

1. домкрат,
2. пассатижи,
3. баллонный ключ,
4. плоская отвертка,
5. противооткаты,
6. ключи и головки.

Теперь, когда разобрались с инструментарием, можно преступить к работе:

1. Ставим автомобиль на стояночный тормоз, фиксируем колеса противооткатными подставками и демонтируем переднее колесо. Если имеется возможность, можно снять и второе.
2. Поворачиваем рулевое колесо в ту сторону, с которой будем работать.
3. Выгибаем стопорную пластину. В данном случае, в помощь придут пассатижи и отвертка.

На фото всё отмечено. Стопорную пластину отгибаем при помощи плоской отвёртки, остальное откручиваем ключами на 13 и 17

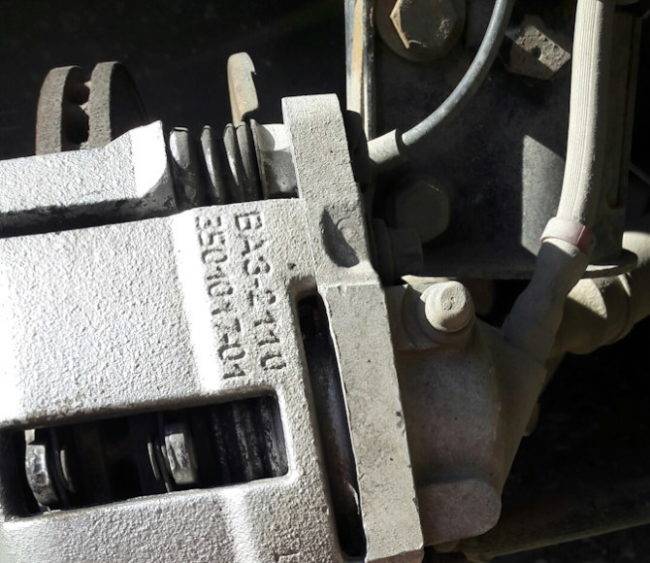

Поднимаем суппорт на одном болте

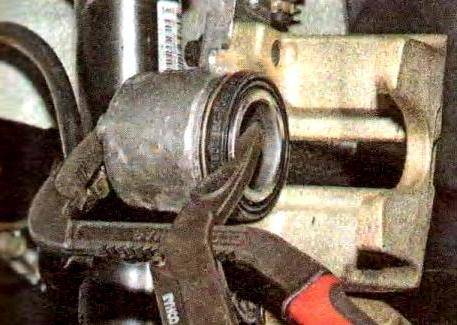

Используем специальное приспособление похожее на струбцину

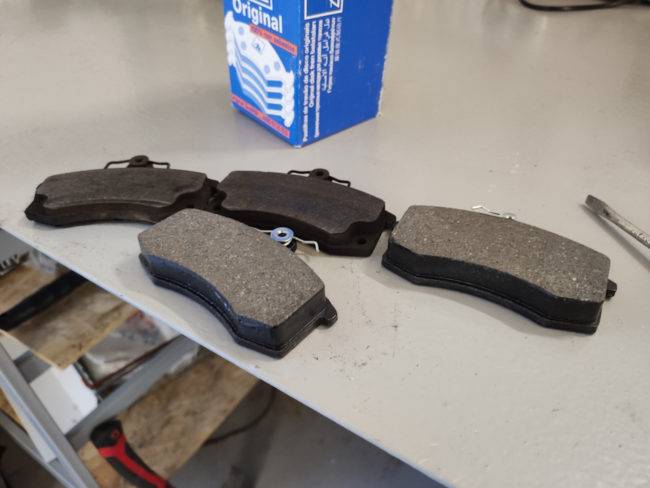

Устанавливаем новые колодки. Если суппорт одеть назад не получается, значит вы не до конца отвели в исходное положение тормозной цилиндр

Таким образом, легко и просто заменяются передние тормозные колодки на Лада Калина.

Доработка колодок

Для улучшения торможения можно установить спортивные тормозные колодки «ПроСпорт», «Брембо» или «Ванкс». Но, для совершения данных манипуляций понадобится заменить тормозные барабаны и суппорта, поскольку колодки немного не подойдут по стандартным размерам.

Комплект тормозных колодок Лада СПОРТ

Также, если речь пошла о доработках и тюнинге стоит устанавливать мягкие колодки, которые имеют больше на 1 мм фрикционной поверхности. Они лучше делают торможение и меньше изнашивают тормозной диск, но при этом их срок эксплуатации составляет до 15 000 км.

Какие колодки выбирать?

Заводские расходные компоненты производства «ТИИР» (видны на фото) обладают металлическими вставками. Преимуществ у них мало, кроме сносной цены, а вот о недостатках мы уже рассказали.

Неплохим вариантом изделий являются колодки от бренда «Lucas TRW». Эти изделия уже испробованы в деле многими владельцами. Отзывы о данном продукте в подавляющем большинстве позитивные. Качественные аспекты также на высоте. Упаковка располагает пломбой, совмещенной с голограммой. Этот маленький нюанс подтверждает подлинность товара и свидетельствует о серьезном подходе указанного производителя к защите своего продукта.

Тюнинг и улучшения тормозной системы на Лада Калина

Некоторые автолюбители переделывают тормозную систему с целью улучшения качества торможения и облегчения замены, а если быть короче, то проводят тюнинг. Существует два способа сделать тормоза лучше и надежнее.

Вариант 1. Замена задних барабанных тормозов на дисковые от версии Лада Калина СПОРТ.

Стандартные тормоза на Лада Калина в комплектации СПОРТ

Для этого придется не поскупиться на 9500 рублей и купить детали, а именно: ступицы задних колес, тормозные диски и колодки. При этом торможение в момент движения улучшиться, тормоза будут реагировать быстрее и качественнее. Удерживание автомобиля на стояночном тормозе увеличится.

Вариант 2. Установка задних спортивных барабанов от или TRW. При этом придется заменить тормозные колодки от тех же фирм. При этом улучшаться тормозные характеристики и увеличится безопасность.

Recommendations

Comments 20

Первый раз вижу, что б так колодки меняли…

Ну ок, поднял себе драйв:)

Зачем крепление скобы отворачивать? там есть два болта, на 13 они вроде или 14, один болт отворачиваешь, и все в сторону убирается

Это инновационнвые методы ремонта.

кстати хороший метод!

Может так стать что один из самых лучших и верных !

Ток торксы имеют свойства там закисать так сильно, что по итогу отламываются(

Выше был сарказм !) Там изначальная сила затяжки этих болтов 15 кгс.м каждого которые ещё и М12х1,25 (плюс закипание этих болтов как ты правильно подметил), против 3.8 кгс.м каждого с резьбой М8 и которые по хорошему должны менятся каждую замену колодок. ))))) Так что это инновации как есть !)

У меня колодки перед. ходят уже больше 60т и сейчас тормозит хорошо и не свистит, брал еще в Украине в 2013г. Буду менять надо фирму запомнить )

Все правильно и красиво, только вот сами колодки кака, тормозов на них толком нету, и диск очень сильно жрут.

Я все время брал Феродо в зеленой упаковке, колодки без асбеста мягкие, диски не жрут не гудят.Единственный минус сильно пылят ну и хватает их на 20-25 тысяч.

Извините’ что вмешиваюсь в чужую беседу. Феродо-Таргет Федерал Могул много-много лет не выпускает. Все, что продается — голимый и небезопасный контрафакт.

Да ладно рассказывать сказки, эти колодки ставятся с завода как первые колодки на Калины, Приоры, Гранты.Завод заведомо берет контрафактную продукцию?

Никогда на ВАЗе не ставили это… Только Феродо-Премьер. И то не долго…

Еще раз говорю не рассказывайте того чего вы не знаете.

Еще раз говорю не рассказывайте того чего вы не знаете.

Зелёных и красных действительно вроде бы нет www.autodela.ru/main/top/news/Ferodo_new_pack если таковые видите, проверьте на подлинность kontrafakta.net/Ferodo/ko…odki-diskovye-fdb527.html ну и вообще пишут, что изделия опасные, действительно хотели поставлять на ваз, но ваз от них отказался, как от низкокачественной опасной не тормозящей продукции, инфа отсюда www.tiir.ru/upload/smi_o_nas/avto_r_0116.pdf

Извините’ что вмешиваюсь в чужую беседу. Феродо-Таргет Федерал Могул много-много лет не выпускает. Все, что продается — голимый и небезопасный контрафакт.

Поддерживаю. Феродо-говнго. Ставил один раз и то по пьяни, после родных 25000 проехал.

115 тысяч я откатал на феродо зеленые, и никогда не жалел что их ставил.

Общие сведения

В первую очередь следует сказать, что все работы по организации в доме канализации сводятся к следующим работам:

• Обустройство наружной канализации – к ней относится все, что расположено за пределами дома. Это трубопровод и септик или выгребная яма. В случае наличия централизованной канализации, работы сильно упрощаются.
• Обустройство внутренней канализации – к этим работам относится монтаж стояка, фановой трубы и разводки к санузлам. В первую очередь следует заняться обустройством именно внутренней системы.

Конечно, для сооружения системы можно обратиться за помощью к специалистам, однако, если выполнить эту работу самостоятельно, то можно существенно сэкономить финансы. В этом нет ничего сверхсложного, единственное, необходимо строго придерживаться определенных правил и требований, которые предъявляются к подобным монтажным работам.

Вертикальные элементы внутренней канализации

Схема канализационной системы должна соответствовать планировке дома. Правда, еще при его планировании желательно компактно расположить помещения, к которым будет осуществлен подвод воды и отвод стоков.

К таким помещениям относятся:

• Кухни;
• Ванные комнаты;
• Санузлы;
• Прачечные и пр.

Компактное расположение этих комнат позволит упростить работу по монтажу системы. Наилучший вариант планировки – когда все сантехнические приборы могут быть привязаны к одному коллектору, через который будет осуществляться отток стоков в септик, выгребную яму или центральную канализацию.

Горизонтальные элементы канализации

В случае, когда дом большой и в нем предусмотрено несколько помещений с подводом воды и отводом стоков, расположенных в разных частях строения, специалисты рекомендуют использовать канализационную систему с несколькими септиками или выгребными ямами. Кроме того, если дом имеет два и больше этажей, необходимо установить стояки.

Как самостоятельно поменять тормозные колодки на Калине

Сочи Авто Ремонт

Рубрика: Тормозная система

Лада Калина, также как другие автомобили, нуждается в своевременном техническом обслуживании и ремонте. Как самостоятельно поменять тормозные колодки на Калине? Хотя эта модель достаточно надежна, ее детали и узлы имеют определенный эксплуатационный ресурс или могут сломаться.

При эксплуатации автомобиля необходимо периодически менять масло, фильтры, а также контролировать и при необходимости доливать ОЖ

Однако особое внимание следует уделить состоянию тормозной системы, на которую действуют большая нагрузка

Для обеспечения безопасности движения на Ладе Калине, необходимо знать, как заменить на ней тормозные колодки.

Когда требуется замена тормозным колодкам

Никто не обязывает водителей производить замену колодок ежегодно. Автопроизводителями устанавливается лимит времени, в течение которого изделие может эксплуатироваться безопасно. Однако он не учитывает стиль вождения владельца авто.

Кто-то любит ездить спокойно, другие предпочитают быстрые поездки и частые торможения. Для второго вариант колодки придется менять уже через пять тыс. км. В первом случае их срок службы может увеличиться в 2 раза.

Замену колодок лучше производить если:

• машина приобретена на авторынке;
• появился скрип при торможении, который не исчезает;
• фрикционная колодка имеет толщину менее 1,5 мм.

Для того чтобы заменить тормозные колодки, прежде всего, надо подготовить специальные инструменты.

Следует учитывать, что процесс монтажа колодок отличается для задних и передних колес Лады Калины. Рассмотрим по отдельности каждый из них.

Замена передних тормозных колодок на Калине

1. Прежде всего, немного ослабить болты на колесе, котором меняются колодки. Затем авто, следует поставить на ручник и разместить упоры под колесами. Это нужно для фиксации транспортного средства. Категорически запрещено выжимать педаль тормоза, после демонтажа колодок, потому что произойдет выдавливание поршня из цилиндров.
2. Далее необходимо снять колесо. Для облегчения задачи, необходимо выкрутить руль в сторону, где производится замена колодок.
3. Отверткой и плоскогубцами, отгибается стопорная пластина. Ключом на «13», откручивается крепежный болт (гайку от проворачивания нужно удерживать ключом на «17») и снимается суппорт.
4. Для размещения колодок на своих местах, необходимо утопить тормозной поршень. Эта операция может быть выполнена вручную при помощи струбцины.
5. Теперь нужно установить новые детали в порядке обратном разборке. Нужно обязательно поставить пластинку, не дающую открутиться болту. Поменяв колодки на одном колесе, нужно выполнить аналогичные действия с другим. Также надо проверить бачок, сколько в нем тормозной жидкости и долить если нужно.

Замена задних тормозных колодок на Калине

• Машина ставиться на скорость, и под колеса заднее и два передних устанавливаются подкладки. Затем при помощи домкрата осуществляется подъем задней части машины. После подъема колеса над землей, необходимо до конца выкрутить болты и демонтировать его.
• При помощи воротка с головкой на «7», надо открутить 2 шпильки, удерживающие тормозной барабан.
• Для облегчения процесса снятия барабана, место, где касаются друг друга барабан и ступица, нужно обработать WD-40. Примерно через 10 минут, барабан можно снять.
• Чтобы не было трудностей с демонтажем барабана на тросике ручника. Необходимо ослабить гайку.
• Плоскогубцами необходимо снять маленькие пружинки, расположенные в центре тормозной колодки. Затем надо достать нижнюю пружину, которой колодки перетянуты друг с другом.
• Не снимая верхнюю пружину, следует достать колодку, находящуюся справа. С этой целью нужно ухватить ее центр и отвести в сторону. При этом ее надо поднимать пока не произойдет выпадение пластины.
• После этого колодка снимается без проблем. При установке новых колодок, необходимо использовать обратную последовательность действий.

Не нужно использовать автомобиль, сразу после того как, были замены тормозные колодки.

Перед этим необходимо выполнить прокачку тормозов. Для этого несколько раз выжимается тормоз, при этом не должно быть провалов педали.

Если ничего не изменилось, нужно проверить, насколько правильно были осуществлены все действия.

Как самостоятельно поменять тормозные колодки на Калине мы рассказали. Удачного ремонта!

Необходимый инструмент

Ключ на 17/14. Понадобится ещё на 13.

Для проведения демонтажа потребуется 2 ключа (на 13 и 17). При наличии ABS — TORX (1/4″; E8).

Алгоритм замены

1. Машину вывесить на домкрате, предварительно сорвав болты с колеса.

2. Снять само колеса и монтировкой и отверткой отжать цилиндр тормоза. Для удобства выполнения процесса рекомендуется сразу вывернуть руль влево или вправо, в зависимости от стороны.

3. С другой стороны суппорта снять или отжать стопорную пластину.

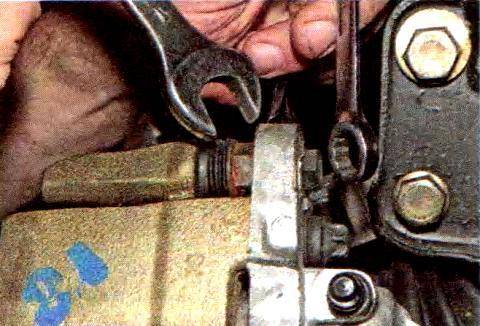

4. Ключом на 17 нужно придерживать гайку и открутить рожком на 13 направляющий болт.

5. Открыть тормозной суппорт, чтобы достать старые колодки.

6. Свести цилиндр до самого конца и вставить новые детали, после чего закрыть его и собрать все в обратной последовательности, перейти на другую сторону авто.

При наличии системы ABS нужно учесть особенность. До начала работ следует открутить датчик, чтобы он остался целым при демонтаже. Крепится он 1 винтом, который откручивается звездой-головкой Е8. Если болты не откручиваются, их нужно предварительно сбрызнуть смазкой WD-40, а через 15 минут пробовать откручивать детали. Она же может использоваться для новой колодки, чтобы было проще вставлять их.

Автомобиль с ABS.

Сразу после установки необходимо прокачать тормоза, нажимая на педаль несколько раз. На протяжении 500-700 км пути пластины будут притираться, поэтому торможение будет хуже.

Рекомендуется перед началом работ убрать тормозную жидкость до минимума. Это необходимо чтобы она не вытекла во время замены, поскольку новые детали всегда толще старых элементов. В таком случае при замене потребуется «свести суппорт«.

Если тормозуха под крышку – откачиваем шприцом небольшое количество, чтобы жидкость не потекла при сжатии тормозного цилиндра.

Как Поменять Колодки На Калине Передние Видео

Как поменять передние тормозные колодки на Ладе Калина

Тормоза – важный элемент безопасности хоть какого автомобиля, и Лада Калина не является исключением. Потому кто автовладелец должен смотреть за ними и поддерживать в безупречном состоянии.

Передние тормозные колодки подвергаются еще более высочайшим нагрузкам, чем их задние аналоги.

Причина о том, что во время торможения сила инерции толкает автомобиль вперед, как следует, вся нагрузка перебегает конкретно на переднюю часть.

Поэтому ресурс их службы намного наименьший, чем у подобных девайсов, установленных на задних колесах. Поэтому нужно пристально прислушиваться к состоянию автомобиля и при возникновении первых подозрений проводить Замену фронтальных тормозных колодок. Сейчас разговор пойдет о том, как это сделать на автомобиле Лада Калина, и как найти наличие неисправности такого содержания.

Когда производим замену

В документах ТО для Лады Калина непременно указывается нужный километраж, после прохождения которого должна выполняться Замена фронтальных и тормозных колодок задних колес, но фактически Этот расхожий слух срок а возможно намного наименьшим.

В особенности солидные объемы жалоб поступает на заводские комплектующие, которые изнашиваются, не пройдя и 15 000 км.

Продукция высококачественных производителей способна выдерживать и поболее длинный срок, но интенсивность эксплуатации авто, стиль вождения, качество дорог конечно играть большое значение в износе.

Как поменять колодки на калине передние видео

Найти необходимость Замену фронтальных тормозных колодок на вашей Ладе Калина конечно по трем главным факторам, а именно:

• резкое ухудшение тормозного эффекта при нажатии на педаль;
• возникновение железного «визга» при трении девайсов о барабан;
• суровое истирание покрытия передних тормозных колодок, которое находится при разборе тормозного барабана.

Замена передних тормозных колодок ВАЗ 2109, 2110, 2114, 2115, Калина, Гранта, Приора

Порядок Замены передних тормозных колодок на ВАЗ 2108-099, ВАЗ 2110-2115, Лада Калина, Приора, Гранта. Ремонт .

Что нужно, нужно произвести Замену данных девайсов на вашей Ладе Калина. Дальше разберем пошаговую аннотацию, как это сделать на дому без воззвания к спецам.

Как правильно произвести замену передних тормозных колодок

Смена данных девайсов на большинстве автомобилей ВАЗ не является чем-либо сверхъестественным, и Лада Калина не являются исключением из этого правила. Всего несколько довольно обычных шагов позволят для вас вновь получить массивные и чувствительные тормоза, готовые среагировать на хоть какое нажатие педали.

Желаем проинформировать на то, что для вас непременно придется приготовить несколько кирпичей, которые будут играть роль подставки на протяжении разборки и сборки автомобиля. Что же понадобится, сначала нам нужно запастись необходимыми инструментами.

Для Замены фронтальных тормозных колодок на вашей Ладе Калина для вас пригодятся:

1. Домкрат.
2. Балонный ключ.
3. Плоская отвертка.
4. Плоскогубцы и длинногубцы.
5. Рожковые ключи на 13 (подойдет и торцевой) и 17.
6. Лучше также иметь у себя струбцину.

Что нужно, пошаговая аннотация по Замене тормозных колодок на Ладе Калина состоит в следующем:

1. Автомобиль должен находиться на площадке с ровненькой поверхностью. Поставьте машину на передачу, выкрутите руль в сторону колеса, где выполняется Замена, подставьте кирпичи.
2. Поднимите машину при помощи домкрата, скрутите болты стопроцентно, снимите колесо.
3. Поднимаем суппорт, снимаем стопорный болт ключом на 13, отгибаем пластинку.
4. Поршень вам больше понравятся выдвинут чуток вперед по причине стирания старенькых колодок. Его будет нужно отогнуть незначительно вспять. При всем этом лучше это делать ключом для труб как еще его называют струбциной, так как сил рук может и даже не хватить.
5. Потом нужно воткнуть отвертку в нерабочую часть диска тормоза, а в окончании аккуратненько натягиваем ручку на себя лично, действуя каким бы образом рычагом, убирая поршень поглубже. Снимаем колодки.
6. Устанавливаем новые комплектующие, собираем тормозной барабан, монтируем колесо.

Вот так, всего за 6 шагов можно поменять тормозные колодки на Ладе Калина. Если какие-либо моменты остались для вас непонятными, стоит пользоваться видеоинструкцией, где спец тщательно скажет для вас обо всех тонкостях процесса.

Принципиальный момент: тормозные колодки нужно поменять на обоих колесах сходу для возможности не допускать утрат эффекта, не подвергать риску барабан на колесе с изношенной деталью не ускорять износ новейшей.

Здесь действует особое предложение. Нужно получить бесплатную консультацию нашего корпоративного юриста, просто задав собственный вопрос в форме ниже.

Артикулы тормозных колодок

Колодки на первое и второе поколение разные. Варианты без АБС.Для Калины 1 — 21100-3501080-00 или 21100-3501080-01.Колодки LADA Sport (ТИИР-295) для Калины первого поколения.

• ATF 142E3946
• AVTOSTANDART 21100350108088
• PILENGA ITALY FD-P 2005
• FORTECH FB-1102F
• TRIALLI PF 965
• KRAFT KT091355
• FINWHALE V210
• BOSCH 0 986 495 214
• LUCAS/TRW GDB1446
• BOSCH 0 986 494 533

Для второго поколения применяют артикул 11180-3501800-83.Колодки АТЕ артикул 142E3946 в оригинальной упаковке.
Аналогичные номера используются для Лады Приоры. Владельцами замечено, что с завода используют колодки ТИИР, но они отличаются средним качеством, быстрым износом, а также появлением скрипа во время торможения после нескольких тысяч километров пути.

Когда менять (регламент)

Для контроля износа колодок достаточно заглядывать в смотровое окошко пару раз за год, например, при смене резины.

• Замену передних колодок необходимо проводить в 1.5-2 раза чаще, чем обслуживание задней тормозной системы.
• Точно определить пробег для замены сложно, но в среднем износ наступает через 30-50 тыс. км.
• Для точной диагностики рекомендуется каждые 10-15 тыс. км проверять толщину накладки на колодках.
• Критическое значение – 2 мм и менее.

Подробно о выборе передних колодок мы уже писали.

Тюнинг

Тормозную систему можно доработать, установив колодки спортивного типа марок: Брембо, Ванкс или ПроСпорт.
Однако для проведения такой работы потребуется не только установить новые колодки, но и заменить суппорта, ведь они будут отличаться по размерам от стандарта.
При тюнинге мы рекомендуем использовать мягкие колодки, у которых на 1 мм толще пластины. Они позволяют обеспечить улучшенное торможение, а скорость износа диска будет в несколько раз меньше, однако срок эксплуатации и замену выполнять приходится каждые 15-20 тыс. км.

Меняем задние колодки

Замена задних тормозных колодок Лады Калины – операция сложная, и хорошо, что выполнять её рекомендуют каждые 60 000 км (4-е плановое ТО). Принцип действия барабанных тормозов объяснить легко: есть цилиндр, установленный под барабаном, и два поршня, которые давят на колодки. А вот на практике разбирать механизм барабана оказывается сложнее, чем менять колодки дисковых тормозов.

Действия по замене колодок барабанных тормозов, ВАЗ-2192/2194

Прежде всего, потребуется зафиксировать кузов автомобиля на опорной стойке, и только затем можно будет снять заднее колесо. Дальше, последовательность действий выглядит так:

1. Рукоять «ручника» опускают вниз до упора;
2. Ключом на 7 (накидным с шестигранной головкой) отворачивают две шпильки, удерживающие барабан;
3. Тормозной барабан нужно снять: корпус поворачивают, слегка ударяя молотком через брусок в направлении «на себя»;
4. Снимают верхнюю и нижнюю стяжную пружину, упоры колодок выводят из прорезей поршней;
5. От каждой из колодок отсоединяют короткие направляющие пружины (всего их будет две);
6. Колодку, расположенную ближе к передней стороне кузова, демонтируют. Затем, вынимают распорную планку;
7. Вторая колодка демонтируется вместе с рычажком стояночного тормоза.

В завершении, колодку и рычажок «ручника» потребуется разъединить (просто удалите крепёжный шплинт). Монтаж производится в обратном порядке. Чтобы быстро закрепить направляющую пружину, в её проушину вставляют провод и тянут его на себя.

Монтаж тормозных колодок в барабаны, ВАЗ-2192/2194

На фото, размещённых в этой главе, показаны детали с заводским номером 3502090-01 («Стандарт»). В более дорогих комплектациях используются колодки 3502090-10, которые имеют прорезь для датчика ABS.

Ознакомьтесь с тем, что у нас сказано в предыдущей главе. Новым колодкам сначала нужно дать «приработаться». Оценить их эффективность можно будет через несколько часов непрерывной эксплуатации.

Рассматривая, как проводить замену салонного фильтра, мы перечисляли изготовителей деталей и различия в обозначениях. В данном случае, детали обозначаются одинаково: 3502090-01 либо 10 (задние колодки). Что касается передних колодок, вариантов будет несколько:

• 1118-3501080-00 – изготовителем является АвтоВАЗ;
• 1118-3501080-05 – выпускает ОАО «ТИИР»;
• 1118-3501080-15 – то же, что «05», но с противоскрипной пластиной;
• 2192-3501080-19 – то же, что «05», но с противошумным комплексом.

Не ошибитесь с выбором! В крайнем случае, можно обратиться к специалистам, но желательно не к таким, как показано здесь .

Замена колодок тормозов передних колес

Колодки тормозных механизмов передних колес необходимо заменять только комплектом — все четыре колодки.

Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при торможении.

Если уровень жидкости в бачке гидропривода тормозов находится на отметке МАХ, то перед установкой новых колодок шприцем или резиновой грушей откачиваем из бачка часть жидкости, чтобы при утапливании поршня в рабочий цилиндр тормозного механизма жидкость не вытекала из-под крышки бачка.

Снимаем переднее колесо.

Пассатижами отгибаем края стопорной пластины болта крепления цилиндра к нижнему направляющему пальцу суппорта.

Накидным ключом на 13 отворачиваем болт, удерживая направляющий палец ключом на 17.

Вынимаем болт со стопорной пластиной.

Поднимаем скобу

Вынимаем тормозные колодки из их направляющей.

Очищаем от грязи и коррозии посадочные места колодок в суппортах и направляющей колодок.

Перед установкой новых колодок необходимо максимально переместить поршень внутрь цилиндра — выполнить эту операцию можно разными способами.

Раздвижными пассатижами утапливаем поршень в цилиндр.

При другом способе устанавливаем на место внутреннюю колодку и опускаем скобу в рабочее положение.

Вставив через отверстие суппорта отвертку или монтажку, и опираясь ею о тормозной диск, сдвигаем скобу, утапливая поршень в цилиндр

После замены колодок несколько раз нажимаем педаль тормоза для установки зазоров между колодками и дисками.

Проверяем уровень в бачке.

Замена шланга тормозов переднего колеса

Снимаем переднее колесо и надежно фиксируем автомобиль на опорной стойке. Поворачиваем рулевое колесо до упора в ту сторону, на которой демонтируется шланг.

Выводим муфту шланга из держателя амортизаторной стойки.

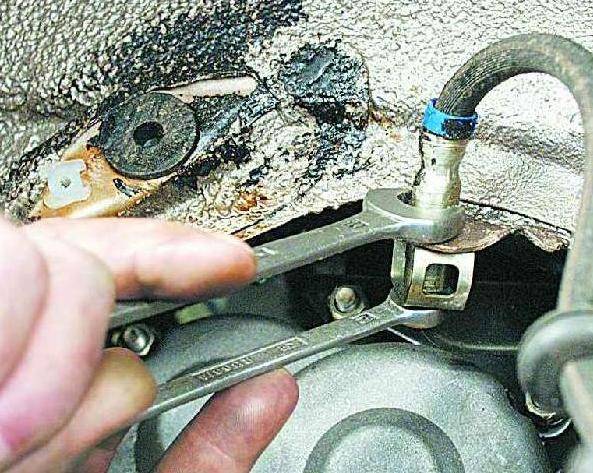

Удерживая верхний наконечник шланга ключом на 15, специальным ключом на 10 отворачиваем штуцер тормозной трубки.

Выводим наконечник шланга из отверстия кронштейна кузова.

Во избежание утечки тормозной жидкости надеваем на тормозную трубку резиновый колпачок штуцера прокачки тормозного механизма.

Ключом на 15 выворачиваем нижний наконечник шланга из цилиндра.

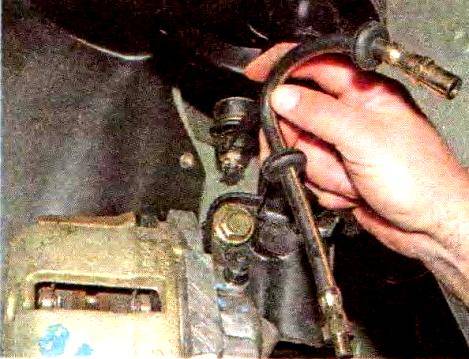

Снимаем шланг.

Соединение нижнего наконечника шланга с цилиндром уплотнено медной шайбой.

Устанавливаем шланг в обратной последовательности.

При установке шланг не должен быть перекручен.

Для контроля перекручивания шланга на нем нанесены две линии желтого цвета

После монтажа шланга прокачиваем гидропривод тормозной системы

Замена цилиндра тормозного механизма переднего колеса

Снимаем переднее колесо и надежно фиксируем автомобиль на опорной стойке.

Поворачиваем рулевое колесо до упора в ту сторону, на которой демонтируется цилиндр.

Снимаем шланг тормозного механизма.

Расконтриваем болты крепления цилиндра к направляющим пальцам скобы и отворачиваем болт крепления цилиндра к нижнему направляющему пальцу.

Накидным ключом на 13 отворачиваем болт крепления цилиндра к верхнему направляющему пальцу, удерживая палец от проворачивания за шестигранник ключом на 17.

Снимаем скобу тормозного механизма.

Зажимаем суппорт в тиски с накладками губок из мягкого метала.

Головкой на 14 отворачиваем два винта крепления цилиндра к суппорту.

Отделяем цилиндр от суппорта

Для замены пыльника поршня поддеваем отверткой стопорное кольцо

Снимаем стопорное кольцо

Снимаем пыльник с буртика цилиндра

Вынимаем из отверстия направляющей колодок направляющий палец скобы

Устанавливаем новый пыльник и собираем скобу (цилиндр с суппортом) в обратной последовательности.

Наносим на рабочую поверхность пальца тонкий слой графитовой смазки.

Устанавливаем скобу в обратной последовательности.

Прокачиваем гидропривод тормозов.

Замена диска тормозного механизма переднего колеса

Снимаем переднее колесо и надежно фиксируем автомобиль на опорной стойке.

Поворачиваем рулевое колесо до упора в ту сторону, на которой демонтируется диск.

Накидным ключом на 17 отворачиваем два болта крепления направляющей колодок к поворотному кулаку.

Снимаем с тормозного диска направляющую колодок в сборе со скобой и колодками.

Во избежание натяжения тормозного шланга подвязываем скобу проволокой или шнуром к пружине передней подвески.

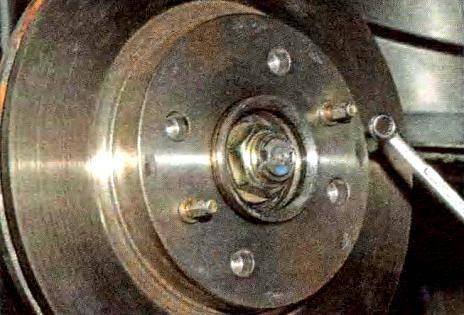

Накидным ключом на 7 отворачиваем два направляющих штифта.

Снимаем тормозной диск.

В случае затруднения при снятии диска сбиваем его молотком.

При необходимости снятия щита тормозного диска ключом на 10 отворачиваем три болта крепления щита к поворотному кулаку

Снимаем щит тормозного диска

Устанавливаем щит и тормозной диск в обратной последовательности.

Самостоятельная замена передних и задних колодок

Установка новых колодок на передних и задних колесах Лада Калина немного отличается. Следовательно, алгоритм работ желательно рассматривать по отдельности:

1. Замена передних колодок на калине производится следующим образом:

1. Для начала немного отпустите все болтовые соединения на колесе, где будет производиться замена. После поставьте на ручной тормоз и подкладывайте под задние колеса упоры. Это необходимо, чтобы зафиксировать авто.

2. Приступайте к демонтажу колеса. Чтобы упростить себе задачу, выкручивайте рулевое колесо в ту сторону, с которой выполняется работа по замене колодок.

3. Далее используйте пассатижи и отвертку, чтобы выгнуть стопорную пластинку. Берите ключ на «тринадцать», выкручивайте фиксирующий болт, для этого удерживайте рядом расположенную гайку ключом на «семнадцать» (это позволит предотвратить проворачивание), после чего можно поднимать суппорт.

4. Чтобы колодки заняли свою позицию, утопите поршень тормозов. Если у вас достаточно силы, то можно это сделать вручную (лучше взять струбцину или трубный ключ).

5. Сделайте все манипуляции в обратном порядке и устанавливайте новые изделия. При этом помните о пластинке, которая защищает от случайного выкручивания болта. Когда колодки поставлены на одном колесе, можно переходить на другое. При этом не забудьте проверить и подлить тормозной жидкости в бачок.

2. Замена задних тормозных колодок на Калине выполняйте по алгоритму ниже:

Ставьте авто на скорость, подкладывайте упоры под колеса (оба передних и одно заднее). После берите домкрат и поднимайте заднюю часть авто (перед этим не забудьте немного ослабить болтовые соединения);

1. Как только колесо оторвется от поверхности, выкручивайте болты до конца и снимайте его.

2. Используйте вороток с «седьмой» головкой и выкручивайте с его помощью две шпильки (на них крепится барабан).

3. Чтобы упростить процесс демонтажа барабана, обработайте пространство WD-40 в том месте, где соприкасается барабан к ступице, он обычно там плотно сидит. Уже через десять минут можно начинать процесс демонтажа.

4. Демонтируйте небольшие пружинки с помощью пассатижей с центральной части колодки.

5. После с помощью пассатижей доставайте нижнюю пружинку, которая стягивает колодки между собой (начинайте работу с правой стороны).

6. Доставайте колодку, которая расположена с правой стороны без демонтажа верхней пружины. Для этого возьмитесь сильнее за центральную часть и отводите ее в сторону. Одновременно с этим поднимайте ее до момента, пока пластина не выпадет сама.

7. Теперь колодку можно смело демонтировать, как и саму пружину.

8. Ставьте новые колодки и выполняйте монтаж по обратному алгоритму.

Меняем передние своими руками

Для установки новых передних колодок необходимо руководствоваться следующей инструкцией.

Слегка открутите фиксаторы на колесе, где необходимо выполнить замену. После этого поставьте машину на ручной тормоз, положите под колёса упоры и домкратом поднимите переднюю часть.
Не у всех есть в наличии такой надёжный домкрат, поэтому используйте для подстраховки упоры и снятые во время замены передние колёса

Выкрутите до конца руль в сторону, с которой требуется снять колесо. Таким образом будет проще получить доступ к барабану.
Для удобства демонтажа выкрутите руль в сторону

При помощи ключа на 13 полностью открутите фиксаторы на колесе и поднимите тормозной суппорт. Затем, используя пассатижи и отвёртку, отогните пластину, при этом удерживая гайку от случайного проворачивания ключом на 17.
Отвёртку желательно использовать длинную и толстую

Снимите колодки и надавите струбциной на поршень, чтобы утопить его в суппорте.
Если не вдавить поршень в суппорт, новые колодки не встанут на место

Проделав вышеописанные действия в обратном порядке, поставьте новые колодки

После завершения работы важно проверить наличие тормозной жидкости и при недостаточном количестве долить её.
