Замена прокладки выпускного коллектора ВАЗ-2114 8 клапанов

AUTOFIZIK.RU / авторемонт

Замена прокладки впускной трубы и выпускного коллектора

Для удобства работы снимаем с автомобиля аккумуляторную батарею.

Снимаем с кронштейна бачок омывателя ветрового стекла, не отсоединяя от выводов электронасоса наконечники проводов, а от патрубка насоса – шланг.

Отводим бачок в сторону, расположив его на площадке под аккумуляторную батарею.

Снимаем ресивер (см. Снятие ресивера) и топливную рампу (см. Снятие топливной рампы и форсунок, проверка форсунок).

Ключом «на 13» отворачиваем болт крепления к впускной трубе переднего опорного кронштейна.

Тем же инструментом ослабляем затяжку гайки крепления переднего опорного кронштейна к шпильке кронштейна правой опоры силового агрегата.

Снимаем передний опорный кронштейн.

Ключом «на 13» отворачиваем болт крепления заднего опорного кронштейна к впускной трубе.

Ослабив верхний болт крепления стартера (см. Снятие стартера).

. отводим задний опорный кронштейн от впускной трубы.

Отсоединяем приемную трубу от выпускного коллектора (см. Замена деталей системы выпуска).

Головкой «на 13» отворачиваем гайку крепления «массового» провода и переднего рыма силового агрегата.

Снимаем со шпильки головки блока цилиндров наконечник «массового» провода…

Ключом «на 13» отворачиваем две гайки верхнего крепления впускной трубы (1) и две гайки общего верхнего крепления впускной трубы и выпускного коллектора (2).

Высокой головкой «на 13» с удлинителем отворачиваем две гайки нижнего общего крепления впускной трубы и выпускного коллектора.

Отворачиваем две гайки и болт крепления щитка стартера и снимаем щиток со шпилек выпускного коллектора (см. Замена стартера).

Осторожно отгибая отверткой, отводим кронштейн трубки отвода охлаждающей жидкости от шпильки выпускного коллектора

Высокой головкой «на 13» отворачиваем гайку переднего крепления выпускного коллектора.

Головкой «на 13» с карданным шарниром отворачиваем гайку заднего крепления выпускного коллектора.

Снимаем десять шайб со шпилек крепления.

В четырех местах стыковки впускной трубы и выпускного коллектора на шпильках установлены утолщенные шайбы.

Отведя выпускной коллектор от головки блока цилиндров…

…снимаем впускную трубу со шпилек головки блока цилиндров.

Снимаем выпускной коллектор…

. и уплотнительную прокладку впускной трубы и выпускного коллектора.

Отверстия под шпильки общего крепления впускной трубы и выпускного коллектора

Перед монтажом очищаем привалочные плоскости головки блока цилиндров, впускной трубы и выпускного коллектора от остатков старой прокладки и нагара.

Заменив прокладку новой, установку проводим в обратной последовательности. На шпильки головки блока цилиндров наносим графитовую смазку.

Особенности нейтрализатора

Теперь рассмотрим работу и функции, выполняемые катализатором в автомобилях ВАЗ. Его также называют каталитическим нейтрализатором. Это устройство является одной из самых основных частей выпускной системы этих машин. Оно предназначено для того, чтобы как можно больше снизить токсичность отработанных газов, которые будут выброшены в атмосферу.

Конструкция устройства — это корпус, теплоизоляционный блок и непосредственно блок с носителем. Нужно особо отметить блок-носитель. Именно эта составляющая катализатора на ВАЗ, да и на многих других машинах, снабжена носителями из керамики, которые не подвергаются деформации при работе в высокотемпературных режимах и при повышенных вибрациях.

Конструкция этого элемента представляет собой несколько продольных сот, которые призваны увеличить площадь работы с выпускными газами. Средствами снижения токсичности выхлопных газов в автомобилях служат специальные вещества. В основном для этих целей применяют платину, палладий или родий.

Устройство нейтрализатора

Эти химические вещества призваны значительно ускорить реакции, которые проходят в нейтрализаторе. Эти вещества работают в процессах окисления углеводородов. В результате реакции получается обычный водяной пар. Родий работает катализатором в восстановительных реакциях.

Его основная роль — это восстановление оксидов азота в как можно более безвредные вещества. Блок, в котором находятся эти вещества, размещен в специальном продолговатой формы корпусе, а между ним располагается теплоизоляционный слой. Также в этом корпусе расположен датчик кислорода.

Практика показала, что при рабочей температуре выхлопных газов катализатор может уверенно задерживать более 90% всех токсичных газов. Так, эта деталь обладает значительной эффективностью.

Функции выпускного коллектора

Он состоит из нескольких, переходящих в одну, труб, но имеет несхожие крепления и конфигурации у разных двигателей. Для производства ВК используют высокоуглеродистый чугун, нержавеющую сталь и титан, иногда покрывая керамикой/хромом.

Задача «паука» (так именуют выпускной коллектор в РФ) – передать на приемную трубу продукты сгорания, собранные со всех цилиндров. Газы из ВК поступают к катализатору либо напрямую в выхлопную трубу и далее на глушитель. Выпускной коллектор крепят к двигателю, а точнее к головке блока цилиндров (ГБЦ), уплотняя стык с помощью специального элемента.

Как Снять Коллектор На Ваз 2114

в качестве снять выпускной коллектор

Многие автовладельцы ВАЗа ремонтируют и обслуживают свои автомобили без посторонней помощи. Одной из самых распространенных проблем при работе автомобиля в замедленном режиме является сгорание прокладки между выпускным коллектором и головкой цилиндров, блокировка катализатора, отложение продуктов сгорания на стенках выхлопной системы. Все эти препятствия отрицательно влияют на удаление выхлопных газов из камеры сгорания. Удаление газов из камеры сгорания является основным моментом, их возврат в камеру снижает качество консистенции топливо-воздух, а значит, будет происходить снижение мощности транспортного средства. Кроме того, при сжигании прокладок горючие газы попадают в моторный отсек, что может привести к пожару в моторном отсеке. Звук во время такой работы будет довольно громким и раздражающим для окружающих.

Устранение всех вышеперечисленных дефектов будет связано с анализом выхлопной системы. Как снять выпускной коллектор и можно ли это сделать в гараже, не обращаясь в сервисную службу, представляет интерес для многих владельцев ВАЗ Приора, которые не сталкивались с такой работой.

замена выхлопной коллектор Своими руками он потребует снятия дополнительных деталей, после чего можно будет добраться до крепежных деталей выхлопной системы. Если ремонтные работы не связаны с прокладками горелки, их все равно следует заменить.

инструменты

Для работы вам понадобится следующий инструмент:

гаечный ключ на 8, 10, 13
самая глубокая голова в 13 лет.
кардан и удлинитель для головы.
трещотка.
шлицевая отвертка.
жидкий WD.

Снятие выпускного коллектора следует проводить на охлаждаемом двигателе, чтобы избежать ожогов. Автомобиль должен быть расположен над ямой, чтобы обеспечить доступ к моторному отсеку снизу. В целях безопасности снимите клемму аккумулятора.

Отсоединить воздуховод

Снятие ВАЗа с катализатора 2114.15.15.13

Хотите узнать больше о смене ресивера Lada Kalina? А также поинтересовался, что это за инструмент.

Снять выпускной коллектор сверху проще. Чтобы сделать это, удалите узлы и части, которые препятствуют тому, чтобы это было свободно доступно:

Мотор защищает экран сверху. Чтобы удалить его, сначала нажмите на замок провода, который подтягивает их к продувочному клапану канистры. С помощью отвертки клапан соединяется со шлангами и отводится в сторону. Масляная крышка откручена. Скользящая крышка вытягивается из защелок.
Отключить воздушное сопло. Его можно легко снять, открутив зажимы и отсоединив шланг вентиляции картера.
Отсоединить глушитель от коллектора. Эта работа должна выполняться под транспортным средством. Края пластин согнуты отверткой для доступа к гайкам крепления трубы. С 13 удлинительными головками откручиваются три гайки. Коллектор теплового экрана снят. Нижняя гайка зажима, соединяющая основную и вспомогательную трубы глушителя, ослаблена, а верхняя полностью отвинчена. Зажим полностью удален, а вспомогательный и главный глушители отключены. Обязательно снимите резиновое уплотнение. Фланец глушителя и прокладка снимаются со шпилек коллектора.
Отсоединить модуль зажигания. Используйте гаечный ключ, чтобы открутить гайки, которыми крепится модуль. Перед снятием модуля отсоедините высоковольтные провода и провода.
Отсоедините провода от датчика концентрации кислорода и датчика управления. Нажмите на держатели проводов антенны и отсоедините провода от теплового экрана рулевого экрана.
Снять узел дроссельной заслонки. Для этого потребуются заглушки для подключения шлангов, из которых может вытекать охлаждающая жидкость. Зажимаем датчик положения дроссельной заслонки и фиксаторы холостого хода. Мы ослабляем хомуты на шлангах, которые идут в узел дроссельной заслонки, и снимаем их. Отсоедините трос дроссельной заслонки и отсоедините два болта, которые крепят узел к шпилькам впускного коллектора.
Снимите впускной коллектор. Для этого выключите форсунки. Отключите передние и задние кронштейны. Ослабьте хомуты картера и отсоедините шланги. Откручиваем масляную указку крепления скобы и снимаем ее. Удалить гайки и крепежные болты впускной коллектор и снимите его.
Снимите тепловой экран рулевого механизма, предварительно открутив три гайки.
Снимите выпускной коллектор. Сначала отсоедините кронштейн впускной трубы водяного насоса, отвинтив две крепежные гайки. Поверните болты к кронштейну, чтобы закрепить его. Откручиваем восемь гаек крепления коллектора к головке блок цилиндров. Коллектор удаляется путем снятия шпилек.

Замена выпускного коллектора и прокладки на ВАЗ 2114

Выпускной коллектор – узел, который отвечает за качества езды, без которых комфорт невозможен. Это тишина и отсутствие запаха выхлопа под капотом, который может затягивать в салон через отверстие салонного фильтра. Устранение негерметичности выхлопного коллектора ВАЗ 2114 – ремонт необходимый. К счастью, срочным он не бывает, можно подготовиться заранее и выбрать удобный момент.

Выпускной коллектор на ВАЗ 2114

Причины неисправностей

Ключевой фактор, являющийся причиной 90% неисправностей выпускного коллектора на автомобилях ВАЗ 2114 – высокая температура и не самые качественные материалы, из которых изготавливаются детали. В процессе эксплуатации сталь многократно нагревается и остывает, что приводит к появлению трещин на корпусе. Это частотное явление для автомобилей ВАЗ старше 7-8 лет.

Автосервисы предлагают услуги заваривания трещин аргонной сваркой. Однако, по ряду причин для авто старше 7 лет это занятие бесполезно.

1) Только снять и поставить выпускной коллектор обойдется примерно в 2,5 тысяч рублей. С учетом работы сварщика и прочих действий стоимость ремонта может составить 4-5 тысяч рублей. Если делать работу самостоятельно, покупка новой детали обойдется дешевле.

2) Сварка, даже аргонная, нарушает структуру «уставшего» металла. Вареная деталь редко служит дольше года, после чего появляются новые дырки. Чем старше авто – тем быстрее проблема возвращается, и коллектор снова приходится снимать.

Если автомобиль старше 8 лет и возникают проблемы с трещинами в коллекторе, деталь лучше снять и поменять на новую.

Признаки неисправностей

Прокладка выпускного коллектора

Один из главных признаков негерметичности в системе –«спортивный» рычащий звук при наборе оборотов двигателя. Это может быть симптомом разных неисправностей выхлопной системы. Для проверки лучше взять помощника и отправиться в гараж с ямой или на эстакаду. Чаще всего на глаз можно определить, кроется проблема в глушителе, резонаторе или выпуске.

Износ прокладки может проявляться во время завода. Откройте капот и заведите автомобиль – белый или сероватый дымок, поднимающийся со стороны коллектора во время прогрева, свидетельствует о негерметичности по этой причине. С этой проблемой владельцы автомобилей ВАЗ обычно сталкиваются раз в 3-4 года. При использовании некачественных запчастей и раньше. Выходом может стать изготовление стальной прокладки на заказ. Она может прослужить столько же, сколько коллектор целиком.

Сервисные специалисты, привлекая клиентов, любят рассказывать страшные истории о взрыве выхлопного коллектора на автомобилях ВАЗ 2114 из-за трещин. В действительности это не более чем миф. Но реальные проблемы не менее серьезны, поэтому откладывать ремонт в далекий ящик не стоит.

1) В выхлопном коллекторе установлен лямбда-зонд, влияющий на работу системы впрыска. Сильный подсос воздуха нарушает массовое содержание кислорода в выхлопе, лямбда неправильно корректирует качество смеси, вызывая троение, неровный холостой ход, потерю мощности, «черные» свечи.

2) Еще одна функция – вентиляция картера. Нарушение циркуляции воздуха вызывает нарушения в работе газораспределительного механизма, повышенный износ клапанов, образование нагара на поршнях и прочие «радости».

Основные признаки и причины поломки впускного коллектора ВАЗ 2114

основной симптом выхода из строя впускного коллектора — это резкая потеря мощности двигателя автомобиля.
в то же время наблюдается увеличение расхода топлива, при ухудшении тяги и падения работоспособности двигателя.

Важно определить причину поломки и вовремя её устранить

Часто на неисправность указывает то, что в одном из фланцев коллектора отсутствует шпилька. Ее просто-напросто отрывает, когда коллектор идет «винтом», то есть из-за перепада температур, например зимой, или же со временем (средний срок службы 7 лет), коллектор начинает искривляться по плоскости, и шпильку просто «выплевывает», вырывает.
Из-за того, что коллектор «повело», может образоваться трещина и, как следствие, газы отработки двигателя выходят, и коллектор необходимо менять.

Перед тем как менять прокладку, обратите внимание, чтобы все шпильки были на месте. Когда снимете коллектор, также необходимо проверить плоскость выпускного коллектора, потому что часто эти места требуют шлифовки или замены детали целиком

Нередко выходят из строя заслонки коллектора. Это происходит по нескольким причинам: низкокачественный материал изготовления этих заслонок, слишком высокая температура, присутствие масляного конденсата.

Признаком того, что во впускной коллектор попала консистенция масла, является его увеличенный расход.

Также может выйти из строя и клапан управления этими заслонками.

Необходимый инструмент для замены

Прежде чем приступить непосредственно к процессу, необходимо определиться с необходимым инструментарием. Итак, что же понадобится: трещотка и головки на 17, 19; отвертки с плоским и крестообразным наконечниками; набор ключей и непосредственно сама прокладка.

Теперь, когда все подготовлено, можно приступать непосредственно к работе. Для того, чтобы коллектор снялся без особых проблем и заржавевшие болты не создали хлопоты, перед выполнением операций необходимо всё смазать WD-40. Желательно сделать это несколько раз. Перед тем, как выполнить операцию, необходимо ещё раз подумать, всё взвесить и рассчитать свои силы.

Если, всё-же автолюбитель решился, то рассмотрим, пошаговую инструкцию по замене прокладки:

Снимаем «клемму-минус» с . Снимаем клемму с АКБ
Демонтируем трос акселератора.
Проводим демонтаж топливных трубок. Точнее, их необходимо отсоединить и отвести в сторону. Снимаем топливные трубки указанные на фото
Отключаем разъем датчика положения дроссельной заслонки. Проводим отключение ДПДЗ
Отключаем разъем проводов . Отключаем датчик РХХ
Открутить патрубки вентиляции картерных газов, усилителя тормозов. Откручиваем патрубки указанные на фото
Проводим демонтаж ресивера. Демонтируем ресивер
Снимаем провода блока управления впрыском (форсунками).
Демонтируем топливную рампу без . Снимаем топливную рампу
Снимаем термоэкран с коллектора. Снимаем теплоэкран
Отсоединяем приемную трубу. Демонтируем приемную трубу
Снимаем впускной коллектор. Снимаем впускной коллектор
Открутив гайки крепления, демонтируем выпускной коллектор. Выкручиваем крепежные гайки и снимаем выпускной коллектор
Проводим замену прокладки.
Проводим замену прокладки
Сборку проводим в обратном порядке.

Как видно, и выпускного коллектора проходят одновременно и по-большому счету – это является одним прокладочным материалом.

Выбор детали

21083-1008081

– оригинальный каталожный номер прокладки для впускного и выпускного коллектора. Она состоит с двух частей или на более новых моделях с одной. Производится данная деталь на заводе АвтоВАЗ. Средняя стоимость составляет 250 рублей за штуку (если их две) или 450 рублей (за цельную).

Кроме того, что существует оригинальная деталь, также можно найти ряд аналогов, которые рекомендованы к установке. Рассмотрим, какие именно прокладки можно установить под коллекторы ВАЗ-2114:

Trialli GZ 102 0013 – известный российский производитель, который выпускает широкий ряд аналоговых деталей для автомобилей отечественного производства. Стоимость прокладки составляет 200 рублей шт.
AJUSA 13065200 – еще один отечественный производитель, который завоевал потребителей качеством исполнения продукции. Стоимость изделия составляет 450 рублей.
Украинская также производит и совершает поставки данной прокладки. Но, если разобраться, то качество изделия оставляет желать лучшего, поскольку ресурс рассчитан только на 20 000 км.

Когда, все процессы рассмотрены, можно перейти непосредственно к определению причин выхода из строя прокладки коллектора. Итак, рассмотрим, основные из них:

Износ

В процессе эксплуатации, автомобиля выделяет горячие газы, которые разрушают поверхность прокладки, вследствие чего она может порваться или расслоиться.
Поскольку прокладка одна на впускной и выпускной коллектор, бензин, поступающий через первый канал, может попадать на прокладку, что также влияет на целостность и структуру материала, с которого она изготовлена.
Качество детали, не всегда высокая, даже оригинальной, поэтому при выборе на это стоит обратить особое внимание.. Для снятия коллектора выпуска на ВАЗ 2114 для Замены прокладки или детали полностью будет нужно последующий инструмент:

Для снятия коллектора выпуска на ВАЗ 2114 для Замены прокладки или детали полностью будет нужно последующий инструмент:

ключи рожковые и накидные на 8, 10, 13, 17;
ключ с головками на 17, 19;
отвертки, пассатижи.

Также лучше иметь у себя такие инструменты, как дремель, гайкорез либо гайкоруб. Обычно, крепеж на деталях системы выхлопа прикипает намертво.

За несколько дней до планируемого ремонта начните обрабатывать доступные гайки WD-40 или другой проникающей смазкой. Повторяйте операцию 2-3 раза. Это малость упростит задачку снятия коллектора.

Нередко появляется вопрос: стоит после снятия и Замены прокладки воспользоваться герметиком. Спецы считают, что если и мазать прокладку герметиком – то только высококачественным силиконовым. Нехороший герметик способен принести движку ВАЗ 2114 много бед: прогорая, он преобразуется в «катышки», которые затягивает в картер. Это составляет ненадобное загрязнение поршневой бухгалтерской системы.

Причины неисправностей

Ключевой фактор, являющийся причиной 90%!неисправностей выпускного коллектора на автомобилях ВАЗ 2114 – высокая температура и не самые качественные материалы, из которых изготавливаются детали. В процессе эксплуатации сталь многократно нагревается и остывает, что приводит к появлению трещин на корпусе. Это частотное явление для автомобилей ВАЗ старше 7-8 лет.

Ремонт выпускного коллектора на ВАЗ 2109 (карбюратор)

Выпускной коллектор — это компонент выпускной системы, который выполняет процесс отвода отработанных газов от цилиндров силового агрегата в выхлопную трубу.

При нарушении работоспособности коллектора виновником может выступать как сам элемент, так и его прокладка. Замена прокладки ВК (выпускного коллектора) — это распространенное мероприятие при ремонте ВАЗ 2109.

Внешний вид агрегата

Этапы подготовки

Чтобы заменить коллектор или его прокладку, в любом случае вам придется демонтировать ВК. Но прежде чем добраться до искомого элемента, сперва потребуется пройти некоторые подготовительные этапы. А именно, подтянуть крепежи, а затем снять воздушный фильтр и карбюратор, если первый этап не поможет.

Этап работ

Ваши действия

Не редко ослабшие крепления коллекторов становились причиной попадания загрязнений, из-за чего нарушалась работоспособность системы выхлопа. Если же подтяжка не дала никакого результата, тогда точно прогорела прокладка или же поврежден сам коллектор, что менее вероятно

Демонтаж воздушного фильтра

Демонтаж карбюратора выполняется в следующей последовательности:

Демонтаж узла

Демонтаж коллекторов

Теперь наступает черед снятия впускного и выпускного коллекторов. Демонтировав их, вы сможете понять, можно ли обойтись заменой прокладки, либо потребуется полная замена самих коллекторов.

Прокладка — это расходный материал, покупка которого обойдется вам буквально в 50-250 рублей, в зависимости от производителя и региона. Услуги по замене прокладки на СТО стоят более 1500 рублей. Добавьте к этому стоимость качественной прокладки и получите не малую сумму. Таких затрат можно избежать, если все сделать своими руками.

Демонтированный агрегат

Впускной коллектор

Демонтировав воздушный фильтр и карбюратор, вы получите доступ к впускному коллектору.

Для его демонтажа потребуется определенный набор инструментов:

Трещотка с головкой на 10;
Вороток;
Трещотка;
Глубокая головка на 13;
Обычная головка на 13;
Рожковый ключ на 13.

Когда все готово, можно приступать к работе.

Открутите пару крепежных гаек, чтобы отогнуть назад площадку, расположенную под карбюратором.
Отключите шланги, которые подключены к впускному коллектору.
Демонтируйте шесть крепежных гаек, которые располагаются на впускном коллекторе.
Снимите сам коллектор со шпилек. Чтобы это сделать, просто покачайте узел в стороны. Не редко он прикипает к прокладке, из-за чего со снятием возникают проблемы.
Осмотрите состояние агрегата. Если имеются повреждения, коллектор идет под замену.
Если проблема заключается только в прокладке, пока отложите впускника в сторону и займитесь снятием выпускника.

Выпускной коллектор

Чтобы демонтировать выпускника, вам потребуется:

Трещотка;
Рожковый ключ на 13;
Накидной ключ на 13;
Глубокая головка на 13.

Все готово? Тогда приступаем.

Открутите четыре крепежные гайки приемной трубы от нашего выпускного коллектора.
Стяните со шпилек так называемые штаны и отведите их в сторонку. Теперь можно открутить еще три крепежные гайки крепления ВК.
Аккуратно, без резких движений и рывков стяните выпускника со шпилек.
Не редко в процессе демонтажа данного узла коллектор или его крепежные гайки прикипают к посадочным местам. Чтобы это предотвратить, заранее обработайте узел с помощью средства WD40, дайте ему вступить в реакцию, после чего с демонтажными работами не возникнет никаких проблем.
Если при снятии шпильки обломались, потребуется высверлить старый элемент, сделать новую резьбу и установить свеженькую шпильку.

Выхлопная система

Основные элементы выхлопной системы на этих автомобилях — это приемная труба, глушители дополнительный и основной, а также нейтрализатор. Приемная труба на ВАЗ 2114 соединена с нейтрализатором при помощи специального шарнира. Похожая конструкция была использована уже на ВАЗ 2109.

Для обеспечения более надежного и герметичного соединения, между фланцами находится кольцо из графита. Для того чтобы не допустить нагрева корпуса автомобиля, инженеры предусмотрели специальную прокладку над нейтрализатором. Она играет роль теплоотводящего элемента.

На входной части нейтрализатора разработчиками ВАЗа был установлен специальный датчик кислорода. Автолюбители знают его как лямбда-зонд. Какие функции он выполняет? Здесь все достаточно просто. Эта деталь нужна для того, чтобы как можно точнее определить количество кислорода в выхлопных газах.

Так, информация, полученная от этого датчика, подается в ЭБУ, а затем используется для того, чтобы быстро скорректировать количество топлива, которое затем будет поступать в блок цилиндров. Как и во многих других моделях ВАЗ, глушители надежно зафиксированы на днище кузова автомобиля. Для этого инженеры применили специальные подвески.

Вибрация, которая сопровождает выход газов, значительно снижается как раз при помощи этих подвесок. Это обеспечивает тишину в салоне автомобиля.

ВАЗ 2114 Обзор прямоточного выхлопа. Ваз удаляем катализатор ставим паук 4-1, большой расход чистка ДМРВ масло в воздуховоде Что убивает катализаторы.

Советы по замене впускного коллектора

Также не стоит пренебрегать процедурами ремонта и чистки впускного коллектора. Стабильность работы ВК очень важна для нормального функционирования автомобиля. Во впускном коллекторе образуется определенный вакуум, который является источником силы приводов для многих систем: круиз-контроль, стеклоочистители, вакуумный усилитель тормозов. В случае неисправности коллектора это грозит выходом из строя одной или нескольких из вышеуказанных систем.

Во избежание появления трещин и перекосов для затягивания гаек на коллекторе нужно использовать динамометрический ключ и соблюдать порядок затяжки 20,9-25,8 (2,13-2,63) Н_м (кгс_м). Как правило, рекомендуется начинать закручивать гайки с центра и постепенно двигаться к периферии, попеременно затягивая гайку то на одной, то на другой стороне.

При установке ресивера, необходимо заменить уплотнительную прокладку.

Для работы по снятию и замене впускного коллектора ВАЗ 2114 на 8 клапанном двигателе нам понадобится:

ключи «на 8», «на 10», «на 13», «на 17»;
насадка типа «кардан» и торцовые головки «на 17», «на 19»;
магнитная отвёртка;
отвертки, пассатижи;
новый впускной коллектор.

К слову, цена на впускной коллектор от ВАЗ (артикул 21110100801420) составит 1350 рублей.

Стоимость указана на весну 2017 года по Москве и области.

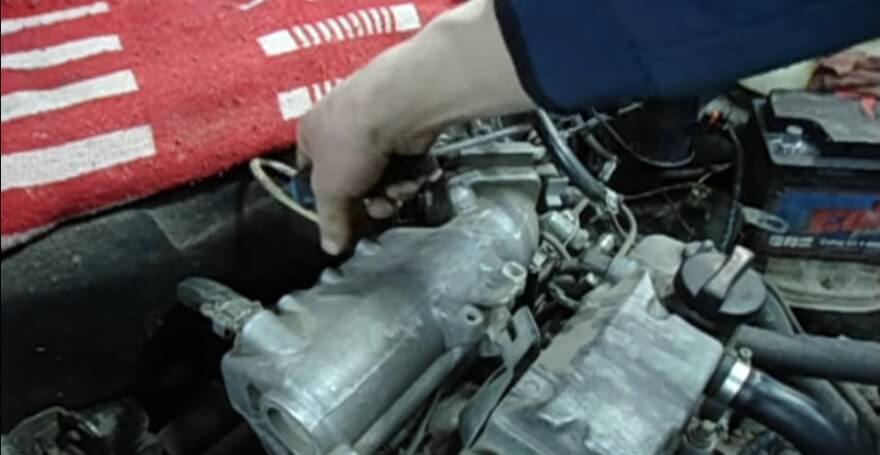

Ослабляем хомут и отсоединяем шланг вентиляции картера.

Сливаем охлаждающею жидкость. Снимаем шланг с патрубка крышки головки блока цилиндров.

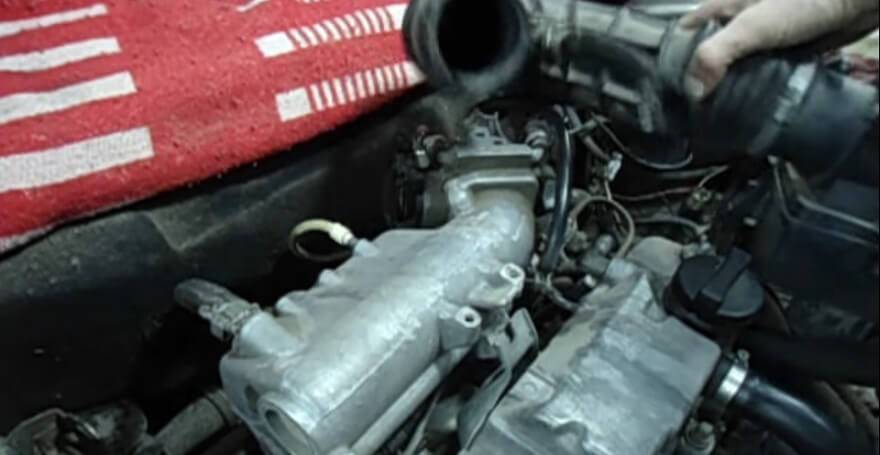

Вынимаем из автомобиля корпус воздушного фильтра, отсоединив датчик ДМРВ.

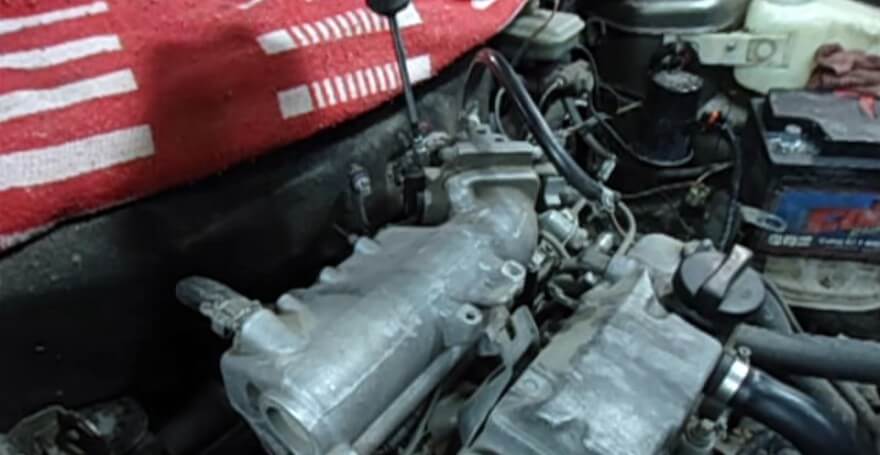

Снимаем шланг подвода к вакуумному регулятору давления топлива.

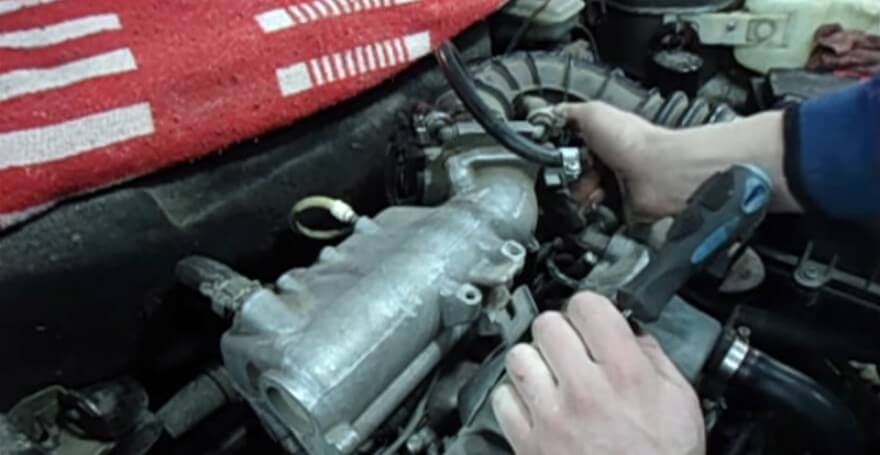

Отворачиваем две гайки крепления кронштейна топливных трубок к ресиверу и снимаем кронштейн.

6

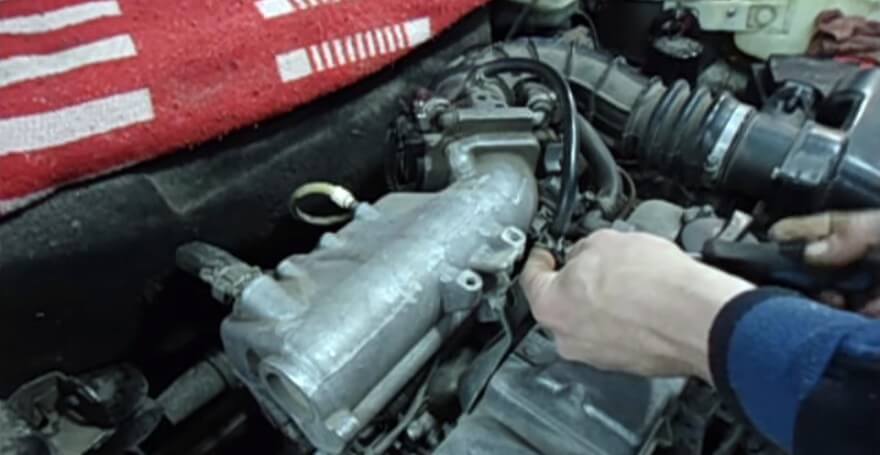

Отсоединяем от ресивера шланг вакуумного усилителя.

7

Чтобы не перепутать соединение топливных трубок, помечаем маркером одну из магистралей топливопровода.

8

С помощью двух ключей «на 17» отвинчиваем штуцера топливопровода.

9

Отворачиваем шесть гаек крепления ресивера к впускному коллектору и шпильку на ресивере, после чего снимаем сам ресивер.

10

Отсоединяем разъем жгута проводов от датчика положения коленчатого вала.

11

Откручиваем два болта и снимаем топливную рампу.

12

Откручиваем впереди семь гаек крепления к термоэкрану коллектора…

13

… и одну сзади.

14

Отвинчиваем две гайки крепления упорных тяг, сначала с левой стороны…

15

…затем с правой стороны.

16

Чтобы не потерять шайбы со шпилек коллектора, с помощью магнитной отвёртки снимаем их.

17

Снимем впускной коллектор, меняем его на новый. Собираем всё в обратной последовательности.

Выпускная система автомобиля ВАЗ-2114 с инжекторным двигателем не отличается особенной сложностью, тем не менее иногда приходится потратить достаточно времени, а может, и денег (если проводить работу на СТО), чтобы привести её в нормальное состояние. Сегодня разберёмся с выпускным коллектором ВАЗ-2114, с особенностями его демонтажа и установки.

Замена прокладки выпускного коллектора на ВАЗ-2114 своими руками

AUTOFIZIK.RU / авторемонт

Замена прокладки впускной трубы и выпускного коллектора

Особенности нейтрализатора

Функции выпускного коллектора
