Меняем радиатор печки на ВАЗ-2114 без снятия панели (видео внутри)

Износ патрубков

Система отопления автомобиля ВАЗ-2114 включает 4 патрубка, из которых половина расположена в моторном отсеке, обеспечивая прохождение тосола между силовым агрегатом и печкой, а два других находятся в салоне, обеспечивая циркуляцию ОЖ между радиатором и краном печки. Утечка жидкости может осуществляться по двум разным сценариям.

  • уменьшение уровня охлаждающей жидкости в расширительном бачке;
  • появление в салоне устойчивого неприятного запаха;
  • наличие подтёков в салоне или под защитой мотора.

Как правило, при выполнении замены краника или радиатора отопителя меняют и все патрубки, особенно если они стоят очень давно и раньше их замена не производилась. Операция замены патрубков печки ВАЗ-2114 потребуется и в случае повреждения одного из патрубков. К сожалению, в последнем случае придётся выполнить все шаги с 1-го по 25-й, описанные в инструкции по замене отопительного радиатора.

Установка новых патрубков, как правило, не вызывает больших затруднений, но не следует сразу же затягивать хомуты до рабочего состояния. Сначала производим сборку в обратном порядке, заливаем свежий тосол, запускаем мотор и даём ему поработать минут 15 – 20 для того, чтобы проверить отсутствие подтеканий охлаждающей жидкости. После того как мотор будет заглушен и немного остынет, можно подтянуть хомуты до их полной затяжки.

Диагностика

Причин, по которым из печки дует холодный воздух, может быть несколько:

  • воздушная пробка системы охлаждения;
  • недостаточный уровень охлаждающей жидкости;
  • неисправный моторчик обогревателя;
  • неисправный термостат (находится всё время в открытом положении);
  • закисший краник может не открывать до конца заслонку;
  • забитая мусором шахта воздухозаборника отопителя (под капотом).

Потёк или лужица (с характерным запахом и цветом жидкости) под ковриком пассажира может быть за счёт неплотного прилегания резиновых патрубков к металлическим патрубкам (можно попробовать подтянуть хомуты). Резиновые патрубки нередко теряют свою первоначальную эластичность или на них появляются трещины (поможет замена резиновых патрубков).

Когда требуется доработка

Часто случается такая ситуация: при попытке уменьшить температуру с торпеды дует горячий воздух. А вот из воздуховодов, расположенных по бокам, на лобовое стекло поступает холодный поток воздуха. Необходимо:

  1. 1. Снять боковую крышку торпеды со стороны педали газа. Здесь обнаружиться тросик тяги заслонки. Закреплен он с помощью хомута. Ослабить его и, оттянув тросик вниз, снова зафиксировать хомут. Теперь надо выставить рычажки управления заслонками. Левую – вправо, а правую – влево. Непосредственно рычаг управления краном надо выставить до упора вправо. В этот момент должен пойти теплый воздух из боковых отверстий.
  2. 2. Второй этап тюнинга – добиться того, чтобы забортный воздух проходил через отопитель. Так как за работу заслонки и крана отвечает один движок, надо блокировать ему управление заслонкой. Снять крышку торпеды с правой стороны и отключить трос управления температурой от движка. Здесь их два. Отключить и натянуть тот, что справа. В этот момент заслонка должна быть в максимальном положении. Натянутый трос загнуть в месте крепления и отрезать лишнюю длину.

Устройство и принцип действия печки ВАЗ 2114/15

Система отопления ВАЗ 2114/15 предназначена для нагревания поступающего в салон воздуха. Её устройство в автомобилях с инжекторным и карбюраторным двигателем одинаково. Нагретая мотором охлаждающая жидкость (ОЖ) поступает из системы охлаждения в радиатор печки, который обдувается вентилятором. Создаваемый таким образом поток тёплого воздуха через систему воздуховодов поступает в салон. Интенсивность и направление воздушных потоков регулируется с помощью дефлекторов и заслонок. Система отопления салона ВАЗ 2114/15 может работать в нескольких режимах.

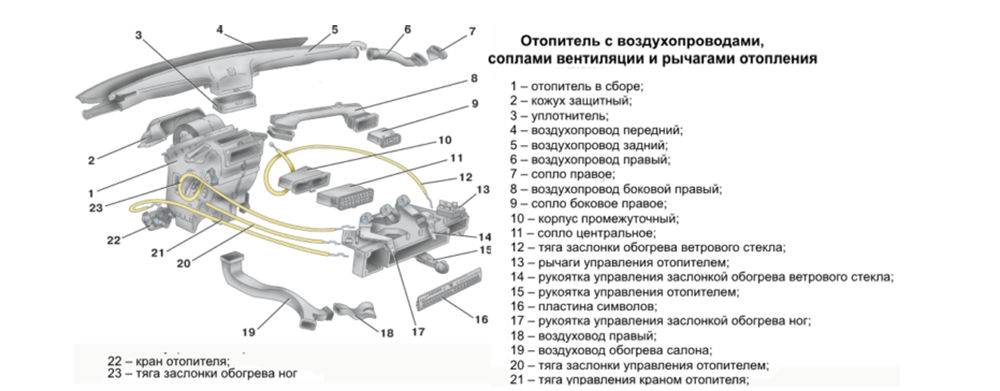

Печка ВАЗ 2114/15 устроена довольно просто: 1 — отопитель в сборе; 2 — кожух защитный; 3 — уплотнитель; 4 — воздухопровод передний; 5 — воздухопровод задний; 6 — воздухопровод задний; 7 — сопло правое; 8 — воздухопровод боковой правый; 9 — сопло боковое правое; 10 — корпус промежуточный; 11 — сопло центральное; 12 — тяга заслонки обогрева ветрового стекла; 13 — рычаги управления отопителем; 14 — рукоятка управления заслонкой обогрева ветрового стекла; 15 — рукоятка управления отопителем; 16 — пластина символов; 17 — рукоятка управления заслонкой обогрева ног; 18 — воздухопровод правый; 19 — воздухопровод обогрева салона; 20 — тяга заслонки управления отопителем; 21 — тяга управления краном отопителя; 22 — кран отопителя; 23 — тяга заслонки обогрева ног

Устройство печки

Печка ВАЗ 2114/15 состоит из следующих элементов:

  1. Вентилятор.
  2. Заслонка обдува лобового стекла.
  3. Распределительная заслонка, направляющая потоки воздуха к центральному и боковым дефлекторам, в нижнюю и верхнюю часть салона.
  4. Управляющая заслонка.
  5. Радиатор печки.
  6. Воздуховод, направляющий поток воздуха в ноги.
  7. Внутренний воздуховод.

Печка состоит из вентилятора, заслонок, радиатора и воздуховодов. Синим и красным цветом обозначены, соответственно, потоки холодного и горячего воздуха

Предохранитель печки и причины его выхода из строя

Часто причиной неисправности большинства узлов и систем автомобиля становится перегоревший предохранитель. Не является исключением и печка. Выход из строя предохранителя системы отопления номиналом 30А приводит к остановке электродвигателя вентилятора, и воздух перестаёт поступать в салон. В этом случае в блоке предохранителей находят элемент с маркировкой F7 и меняют. Номинал нового предохранителя тоже должен быть 30А. Если вентилятор после этого не заработал, проблему следует искать в другом месте.

Предохранитель печки F7 находится в монтажном блоке под капотом со стороны водителя

Часто определить, что перегорел именно предохранитель, бывает непросто. Он может выйти из строя при коротком замыкании в электропроводке, неисправности электродвигателя, сильном засорении фильтра салона и в ряде других ситуаций. Сложность заключается в том, что предохранитель F7 одновременно входит в электрическую цепь обогрева заднего стекла, отвечает за прикуриватель, подсветку бардачка и электродвигатель омывателя фар. При выходе его из строя все эти узлы работать не будут.

Расположение реле системы отопления

Причиной неработающей печки может стать реле, которое в процессе эксплуатации изнашивается. Ремонту оно не подлежит и сразу меняется на новое. Расположено реле под панелью приборов в блоке предохранителей.

Реле печки располагается под панелью приборов в блоке предохранителей

Переключатель режимов печки

Переключатель режимов или регулятор печки установлен на центральной консоли, которую при его ремонте или замене придётся демонтировать. При выходе переключателя из строя перестаёт работать электродвигатель вентилятора.

Регулятор печки расположен на центральной консоли с левой стороны

Замена радиатора печки ВАЗ 2114

  1. Снимаем обе боковины. (первое фото в статье)
  2. Откручиваем семь саморезов центральной консоли.

Крепление рамки панели приборов.

  1. Отодвигаем консоль можно даже не отсоединять никакие штекера, необходимо только снять ручку переключателя скорости вентилятора и пластмассовые ручки с рычагов управления воздушным потоком печки.
  2. Снимаем бардачок или как его называют в иномарках отделение для перчаток. Шесть саморезов, четыре внутри и два внизу.

Крепление бардачка.

  1. Откручиваем болты крепления железного каркаса панели с обоих сторон. Головка на 8.
  1. Выкручиваем саморезы крепления панели у боковых стоек справа…
  1. … и слева
  1. Так же есть парочка снизу слева и справа
  1. Отодвигаем панель на себя.

Отодвинутая панель.

  1. Теперь у нас есть доступ к радиатору печки. Ослобляем хомуты и снимаем с радиатора печки патрубки. Подложите тряпку поскольку может выльется немного тосола. Откручиваем три винта крепления радиатора печки.

Крепление радиатора печки

  1. Приподняв панель до упора вверх вынимаем радиатор отопителя.

Старый радиатор печки.

  1. новый радиатор печки

Новый радиатор и кран печки.

  1. Если вы не меняете краник печки, то устанавливаете на место новый радиатор печки подключаете патрубки, собираете панель, заливаете антифриз и наслаждаетесь теплом в машине.

Замена

Теперь переходим непосредственно к процедуре замены. Вам нужно разобраться в том, как снять агрегат, чтобы потом на его место установить новый радиатор отопителя.

Демонтажные работы

Если следовать по определенному алгоритму, тогда работа без особых проблем будет выполнена даже без внушительного опыта и серьезных навыков в подобном деле.

https://youtube.com/watch?v=GcNZ7y50KQ4

Для начала слейте из системы охлаждения двигателя жидкость. Для этого внизу радиатора предусмотрена специальная пробка.
Чтобы не обжечься в процессе сливания ОЖ, рекомендуется дать двигателю некоторое время на остывание. Делать это следует, если вы только заехали в гараж.
Печка располагается справа на передней консоли. В связи с этим придется выполнить демонтаж данного узла.
Обязательно сперва отключите минусовую клемму от аккумуляторной батареи

Так вы сумеете избежать коротких замыканий и перегорания проводки.
Теперь отсоединяем крепежные винты, удерживающие консоль на кузове.
Здесь важно действовать максимально аккуратно, не нарушать последовательность работ.
Перед снятием убедитесь, что все винты откручены, иначе вы рискуете попросту сломать пластиковый элемент.
Чтобы работа проходила удобно для вас, рекомендуем позаботиться о качественном освещении. Помимо основного света в гараже, также возьмите переноску или воспользуйтесь налобным фонариком.
Есть достаточно простая инструкция по демонтажу печки

Для этого снимите бардачок, открутите крепежные винты, отодвиньте консоль справа на достаточное расстояние, чтобы можно было работать. Только не забудьте зафиксировать консоль, иначе она будет постоянно мешать, возвращаясь на исходное место.

Снятый бардачок

  1. Подготовьте емкость, куда будет сливаться остаток охлаждающей жидкости. Теперь отключаем резиновые патрубки, которые выходят от радиатора. Настоятельно рекомендуем следить, чтобы тосол или антифриз не попали на обивку вашего салона.
  2. После этого корпус печки разбирается, в результате чего вы можете добраться до радиатора, достав его со своего посадочного места.
  3. Перед обратной сборкой обязательно убедитесь, что в печке отсутствуют щели, корпус не имеет механических повреждений, следов деформации. При их наличии замена радиатора результата желаемого не даст.

Подручный стопор для консоли

Если вы в зимний период времени проводите работу, обратите внимание, не издает ли вентилятор вашего отопителя при запуске свист или звук, похожий на скрип. Это свидетельствует о том, что износились втулки электрического двигателя

Они подлежат обязательной замене.
Работу по сборке узла с уже новым радиатором выполняйте в обратной последовательности.
Следите, чтобы все крепежи, предусмотренные заводом, оказались на своих местах. Если после сборки остались якобы лишние детали, придется демонтировать все заново и искать, откуда выпала эта деталь.
После сборки выполните заливку новой охлаждающей жидкости и проверьте отопитель на предмет правильной работы. Двигатель прогревается до рабочей температуры. Так вы поймете, ушла ли проблема, либо печка не хочет работать по другим причинам.

https://youtube.com/watch?v=JYC8ijuYJdg

При установке нового элемента постарайтесь аккуратно усадить его на свое место

Крайне важно не повредить ребра и не допустить их загибания.. Причину придется устранять, хотите вы того или нет

Вряд ли вас привлекает перспектива ездить зимой при одинаковой температуре, что внутри салона, что на улице

Причину придется устранять, хотите вы того или нет. Вряд ли вас привлекает перспектива ездить зимой при одинаковой температуре, что внутри салона, что на улице.

 Загрузка …

Заменяем дополнительный резистор печки

Скорость работы печки на авто ВАЗ 2114 регулируется дополнительным резистором. Его конструкция предусматривает наличие двух спиралей с определенным сопротивлением. Если система отопления работает в первом режиме, то ток проходит через две спирали. Если включить работу на второй скорости, то ток пойдет через одну спираль. При использовании третьей скорости ток вообще пойдет, минуя резистор. Расположение дополнительного резистора в месте, что находится под педалью газа.

В большинстве своем ремонт этой детали не требуется, но он часто выходит из строя из-за того, что подгорают контакты, В этом случае требуется их зачистка. Не исключено, что может оплавиться колодка.

Прежде всего, необходимо провести снятие левой накладки, что расположена на панели приборов. Затем от дополнительного резистора требуется отсоединить провода и извлечь его, предварительно открутив саморез. Визуально осматривают его целостность. Мультиметром определяют наличие обрыва. Если он обнаружен, то деталь заменяют. Сборку необходимо проводить в обратной последовательности.

В заключение необходимо сказать о том, что замена печного радиатора ВАЗ 21114 является довольно кропотливой работой и требует определенного опыта и знаний. Поэтому новичкам для решения этой проблемы лучше обратиться за помощью к специалистам СТО.

Замена краника печки ВАЗ 2114

Кроме радиатора, также замены может требовать кран отопителя. Замена нужна в случае, когда краник «залипает» или течет. При этом во втором случае тосол может заливать салон, что приводит к снижению уровня ОЖ в бачке (особенно если течь сильная).

В случае, когда в машине на полу в салоне видны мокрые следы, слышен запах охлаждающей жидкости, тогда течет или радиатор печки, или краник. Как уже было сказано, иногда причиной течи охлаждающей жидкости могут быть трещины в трубках или патрубках радиатора, однако чаще виновником становится сам радиатор или кран отопителя.

  • В рамках замены крана машина загоняется на яму, сливается антифриз. После слива и получения доступа (рассмотрено выше), можно перейти к патрубкам и кранику печки.
  • Сначала нужно ослабить хомуты, зачистить шпильки щеткой по металлу, обработать WD-40. Если шпильки крутятся нормально, зачистку и обработку можно обойти.
  • Далее патрубки поочередно снимаются, под них ставится емкость, куда стекают остатки антифриза. После можно перейти в салон, где нужно убрать боковую накладку приборной панели, снять патрубки для замены или ослабить, если замена не предполагается. Рекомендуется предварительно проложить тряпки на пол в салоне, так как из патрубков может течь антифриз.
  • Далее, снова переместившись под автомобиль, торцевым ключом на 10 следует выкрутить гайки крепления, которыми закреплен краник печки. Также требуется снять трос.
  • После того, как гайки сняты, можно в салоне тянуть краник на себя. Потянув кран, откроется доступ к тросу управления и пружинному фиксатору. Данные элементы снимаются.

Теперь краник печки ВАЗ 2114 можно заменить. Установку нового крана и его прикручивание выполняют тогда, когда трос подключен.
Кстати, в рамках замены крана параллельно менять все прокладки, уплотнители и т.д. В результате сок службы крана будет максимально увеличен.
Также не следует игнорировать правило использования герметика. В ряде случаев некоторые мастера отказываются от его использования, мотивируя это тем, что последующая разборка будет осложнена. Однако на деле решение добавить герметик при установке патрубков заметно повышает надежность соединений.

Как поменять радиатор печки на ваз 2114

Данную работу следует выполнять, используя следующий перечень инструментов:

  • Отвертки различного формата. Они могут
    быть крестовыми, шлицевыми, при этом различной длины и размера.
  • Комплект ключей.
  • Ну а также терпение и аккуратность.

Прежде
чем приступить к данной работе, не забудьте взять небольшой контейнер, он
понадобится для слива охлаждающей жидкости. А также вы должны понимать, что для
полного снятия печки, придется полностью демонтировать панель приборов. Для
того, чтобы снять лишь радиатор печки, то панель можно разобрать лишь
наполовину.

Итак, как снять радиатор печки ваз 2114:

Сливаем антифриз/тосол

Первым делом
нужно снять пробку расширительного бака и слить антифриз из основного
радиатора, после чего важно не забыть открутить пробку в блоке цилиндров и
слить жидкость уже из блока.
Далее, снимаем магнитолу.
Снимаем заглушку, вслед затем
откручиваем шурупы рамки крепления (все четыре шурупа). При этом щиток приборов
вынимать не стоит.
Удаляем с блока управления печкой все
ручки.
Убираем кожух рулевой колонки.
На данном этапе нужно снять крышку
диагностического разъема (она расположена под прикуривателем).
Разъединяем разъем прикуривателя.
Не забываем про отсоединение всех
штекеров, расположенных на центральной консоли

Дабы не перепутать во время
сборки, специалисты рекомендуют поставить метки.
Нужно достать блок сигнализации,
предварительно открутив пару шурупов. Как только центральная рамка панели
приборов будет свободна, то можно приступать к ее демонтажу
В такой ситуации
вполне свободно удастся добраться до штекера подвески прикуривателя, необходимо
разъединить его.
Бардачок прикреплен при помощи шести
саморезов, его также стоит снять.
Нужно открутить болты кронштейна
крепления блока управления мотором, а также болты, те, что снизу железного
каркаса.
Важно также открутить саморезы, за счет
которых прикреплен блок регуляторов печки.
Если обратить внимание на пространство,
которое между панелью и рулевой колонкой, то можно заметить, что есть шуруп,
его также необходимо открутить. Как только вы ослабите всю панель, то подаете
ее в сторону сидений и слегка наверх
При наличии ромбовидного домкрата, можно
воспользоваться им с целью фиксации панели. Таким образом удастся добраться до
радиатора отопителя.
Находим хомуты на патрубках радиатора
печки, далее, их нужно ослабить. После чего, вы должны сдернуть патрубки. Под
ними лучше постелить ветошь, так как остаточная жидкость может впитаться в
напольное покрытие.
Радиатор печки крепится на трех
саморезах, для того, чтобы его достать, откручиваем саморезы.

На данном этапе остается лишь установить новый радиатор, ну а также выполнить обратную работу по сборке.

Произвести
проверку специалисты рекомендуют до того, как вы соберете панель приборов. Как
только вы установите радиатор печки, закрепите патрубки, зальете охлаждающую
жидкость, то можно запускать двигатель. Тщательно проверяем, не течет ли тосол,
и полноценно ли функционирует система отопителя BАЗ 2114. Если быть точнее, то
воздух в салоне машины должен в считанные минуты нагреваться, это говорит о
том, что замена радиатора прошла отлично. Далее, приступаем к полной установке
остальных деталей.

Необходимые мероприятия по диагностике

Наверное, для водителя не составит труда определить, что вышла из строя система отопления. На необходимость замены радиатора печки на ВАЗ 2114 укажут следующие признаки:

  • Наблюдается существенная разница температур, которые имеют патрубки для подвода и отвода тепла.
  • Система отопления работает с явными перебоями. Тепло в салон просто не поступает.
  • Можно наблюдать течь из теплового контура. Антифриз из радиатора будет вытекать.

Ремонт откладывать в долгий ящик не стоит, тем более, если не за горами наступление устойчивых холодов. Если теплогенератор неисправен, требуется замена радиатора печки на ВАЗ 2114.

Ремонт радиатора

Очистить систему трубок радиатора от отложений и накипи вполне возможно. Для этого можно воспользоваться теми же чистящими средствами, которые обычно применяются в быту («Силит», «Крот», Comet). Впрочем, подойдут любые химически активные составы, включая «Кока-кола» (наверняка вы неоднократно видели материалы, посвящённые этому напитку в части химических свойств). Как показывает практика, лучших результатов удаётся добиться, работая со снятым радиатором, но это не критично. Вполне удовлетворительную чистку можно выполнить и без демонтажа радиатора. Схема промывки очень проста: сливается тосол, отсоединяются все патрубки, после чего в заливную горловину заливают чистящее вещество. Затем запускается мотор, который при включённой печке должен проработать на холостом ходу порядка 40 – 120 минут.

После прочистки радиатор подвергается тщательно промывке, для чего можно использовать проточную воду из крана, подключённую посредством подходящего шланга. Завершающий этап – просушка радиатора сжатым воздухом (при наличии компрессора) или естественным путём, на что потребуется не менее суток. Наличие течи – проблема намного более серьёзная. Устраняется она посредством пайки. При этом нахождение течи само по себе может оказаться трудоёмкой задачей, которую без снятия радиатора выполнить малореально.

Пайка также затруднительна, поскольку материал изготовления трубок радиатора – алюминий. Для такой работы нужен очень мощный паяльник, дополненный специальными припоями и флюсом. Качество пайки зависит и от навыков работника, выполняющего такой ремонт: если они невелики, высока вероятность того, что со временем течь восстановится в том же месте. Поэтому имеет смысл поменять радиатор на новый, стоимость которого варьируется в пределах тысячи рублей.

Устройство печки ВАЗ-2114

Перед тем как разбираться с операцией по замене отопителя ВАЗ-2114, рассмотрим его устройство и принцип работы. Отопитель салона/ветрового стекла находится в районе приборной панели (торпедо) под центральной консолью. Все элементы прибора, за исключением дефлекторов и рукояток управления отопителем, спрятаны внутри панели. Основные узлы печки:

  • радиатор;
  • кожух;
  • входной/выходной патрубки;
  • кран;
  • электродвигатель с крыльчаткой;
  • главная заслонка;
  • заслонка обдува ног водителя/переднего пассажира;
  • заслонка обогрева ветрового стекла;
  • управляющий модуль (рукоятка переключателя режимов работы, ручки управления заслонками, резистор).

Принцип работы обогревателя основан на использовании теплообменных процессов между охлаждающей жидкостью и поступающим в салон автомобиля атмосферным воздухом. Главным элементом отопительного устройства является радиатор с системой трубок, по которым циркулирует ОЖ. Охлаждая силовой агрегат, жидкость нагревается, что и позволяет с помощью оснащения трубок специальными ламелями отдавать тепло, нагревая воздух.

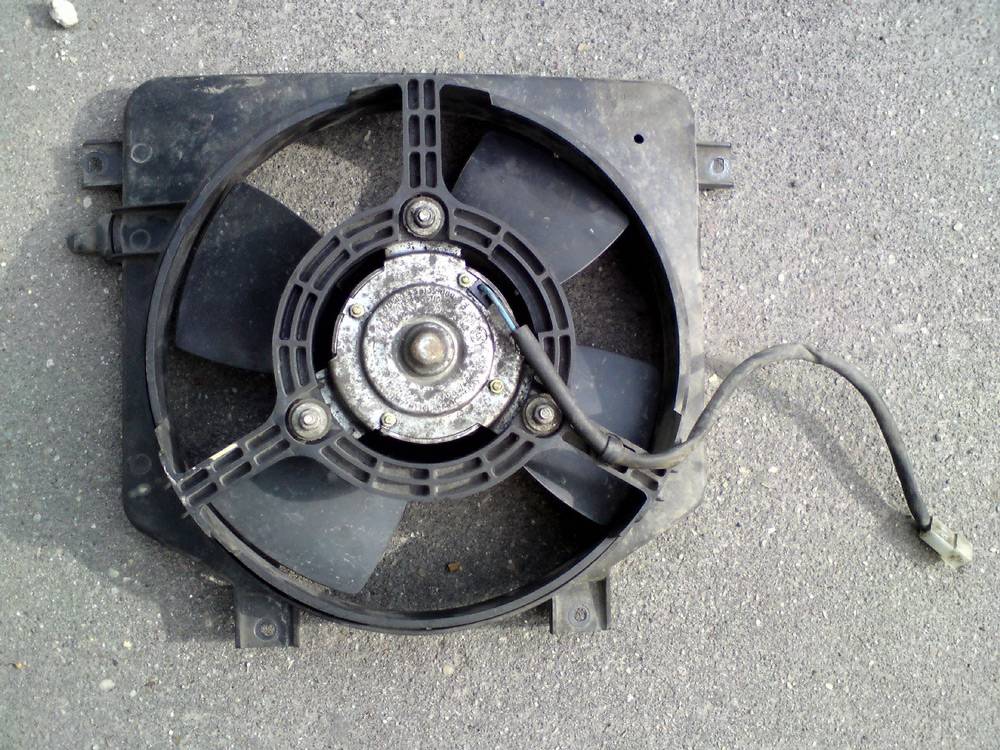

В радиатор встроен электровентилятор, основным предназначением которого является нагнетание воздуха в систему. Интенсивность воздушного потока, поступающего в салон автомобиля, можно регулировать с помощью расположенного на центральной панели ВАЗ-2114 переключателя. Он изменяет сопротивление встроенного резистора, позволяя тем самым уменьшать или увеличивать скорость вращения вентилятора.

Поток воздуха, проходя между ламелей радиаторных трубок, нагревается в корпусе печки ВАЗ-2114 и через воздуховоды поступает в салон. Центральная заслонка позволяет регулировать поступление воздуха в салон (при полностью закрытой заслонке доступ воздуха перекрывается). Две другие заслонки позволяют изменять направление потока воздуха при обдуве лобового стекла и ног. Хотя печка является составной частью системы отопления автомобиля, она может быть полностью отключена посредством перекрытия специального краника.

Течь крана печки

Эта неисправность появляется в результате рассыхания корпуса отопителя или из-за закисания запорного устройства. Последняя причина обычно является следствием длительного простоя автомобиля

Чтобы не повредить краник или не оборвать управляющий трос, в таких случаях открывать его следует очень осторожно, не прилагая чрезмерных усилий

При рассыхании печки зачастую вовремя диагностировать неисправность не представляется возможным, поскольку течь может быть минимальной. Но со временем вытекающая из печки охлаждающая жидкость непременно даст о себе знать. Первым явным признаком этой неисправности является появление лужи на полу автомобиля в районе пассажирского сиденья ближе к центральной панели. Водитель или пассажиры с хорошим обонянием могут до того, как появится лужа, почувствовать характерный запах, который будет только увеличиваться.

Ещё одной неприятностью при течи крана отопителя является образование тонкого масляного налёта на лобовом стекле, появляющегося в результате испарения охлаждающей жидкости. Ночью, или когда солнце светит прямо в глаза водителю, это может вызвать проблемы с качеством обзора, мешая вовремя принимать правильные решения при изменении дорожной ситуации.

Для замены неисправного крана печки ВАЗ-2114 нам потребуются ключи на 10/13 (торцевыми будет работать намного удобней), ветошь, отвёртка с крестообразным наконечником, тара для слива ОЖ. Алгоритм демонтажа:

  • загоняем машину на эстакаду/смотровую яму, устанавливаем под сливное отверстие приготовленную тару ёмкостью примерно 5 литров, откручиваем пробку и ждём, пока не сольётся весь тосол;
  • ищем в отсеке для двигателя патрубки, соединяющие силовой агрегат с краном, с помощью отвёртки ослабляем крепления в виде хомутов, снимаем патрубки;
  • переходим в салон, откручиваем саморезы, которыми крепится левая крышка панели;
  • с правой стороны под панелью находим кран отопителя, к которому подведены патрубки из моторного отсека, подкладываем под них ветошь и с помощью отвёртки снимаем оба патрубка;
  • переходим опять в моторный отсек, находим шпильки, на которых кран крепится к кузову автомобиля, откручиваем болты ключом на 10;
  • теперь кран ничто не удерживает, переходим в салон и вытаскиваем его, отсоединив тросик крепления привода;
  • присоединяем тросик к новому крану, устанавливаем его на штатное место и производим сборку в обратном порядке.

Инструкция по снятию и замене

Если необходимо произвести демонтаж отопителя, то нужно будет полностью снимать и разбирать приборную панель. Что касается непосредственно замены радиаторного устройства, то для этого достаточно будет только частично разобрать консоль. Ремонт такого плана — не особо простая затея, однако, если вы наберетесь терпения и сил, то сможете все сделать своими руками. Для выполнения работ вам потребуется стандартный слесарный инструмент, включая отвертки, гаечные ключи, плоскогубцы.

Замена радиатора печки ВАЗ 2114 выполняется следующим образом:

В первую очередь, производится слив антифриза из системы отопления. Для этого нужно выкрутить заливную крышку расширительного бачка и слить расходный материал из основного радиаторного узла в заранее подставленную емкость под сливное отверстие. Когда жидкость из радиатора будет слита, необходимо выкрутить крышку в блоке цилиндров, что позволит слить жидкость и из БЦ. Если вы заметили, что антифриз стал темным, при этом в нем имеется осадок и отложения, то скорей всего, расходный материал уже отработал свой срок службы и его пора менять.
Затем вам нужно демонтировать аудиосистему из центральной консоли. Извлеките рамку, вытащите саму магнитолу и отсоедините от нее разъемы и провода, после чего девайс можно будет демонтировать.
Далее, снимается заглушка и выкручиваются шурупы рамки, которая фиксирует приборную панель — всего вам надо открутить 4 шурупа — два сверху и два снизу. Саму приборку демонтировать необязательно.
Выполнив эти действия, вам нужно будет удалить с управляющего блока системы отопления все рычаги управления и ползунки.
Далее, производится демонтаж защитного кожуха на рулевой колонке, фиксаторы расположены сверху и снизу.
Следующим этапом будет снятие крышки разъема для диагностики, он расположен в центральной консоли, под прикуривателем. Чтобы сделать это, вам нужно выкрутить саморезы, которые фиксируют непосредственно сам разъем, после чего крышку можно без проблем снять. На этом этапе будьте осторожны, чтобы не повредить разъем. Сделав это, можно отсоединить разъем от прикуривателя.
После выполнения этих действий нужно отключить все разъемы и штекеры, которые имеются на центральной консоли. На этом этапе будьте внимательны — все разъемы лучше заранее отметить, в противном случае вы сможете перепутать их во время сборки панели.
Далее, извлекается блок сигнализаторов, для этого нужно выкрутить два шурупа. Таким образом, центральная рамка приборной панели будет свободна, так что можно ее снять. Сделав это, вы сможете добраться до разъема подсветки прикуривателя, его также надо будет отсоединить.
Следующим этапом будет демонтаж вещевого ящика — бардачка. Он крепится на шести саморезах, их нужно выкрутить.
По бокам контрольного щитка имеются фиксаторы — саморезы, их также надо будет открутить. Выкрутите винты, которые фиксируют крепление ЭБУ.
Затем открутите еще несколько саморезов, при помощи которых фиксируется блок регуляторов отопительной системы.
Далее, на передних стойках кузова имеются пластиковые обшивки, их нужно будет демонтировать, для этого, опять же, необходимо открутить саморезы.
Между рулевой колонкой, а также панелью имеется специальный шуруп, его также необходимо выкрутить. Выполнив эти действия, вы ослабили центральную консоль, теперь остается только приподнять ее вверх и в сторону кресел. Полностью снимать консоль необязательно — вам нужно, чтобы ее отодвинутого состояния хватило для того, чтобы извлечь радиатор. Панель нужно зафиксировать сбоку.
Теперь вам необходимо добраться до хомутов, установленных на шлангах отопительного узла, отверткой ослабьте их. Снимите шланги, но перед этим обхватите их тряпкой, поскольку из них, скорей всего, выйдут остатки антифриза

Обратите внимание на состояние патрубков — если вы видите, что они изношены или сильно забиты, на них есть следы повреждений, то лучше сразу замените их. Непосредственно радиатор фиксируется к корпусу отопителя при помощи трех саморезов — их нужно выкрутить, а само устройство — извлечь. После демонтажа устройство заменяется на новое, процедура сборки осуществляется в обратной последовательности.

После демонтажа устройство заменяется на новое, процедура сборки осуществляется в обратной последовательности.

Цена вопроса

Цены на радиаторы разные, но они примерно варьируются в одном диапазоне. Стоимость устройств зависит от качества изделия, производителя, а также места, где оно покупается. К примеру, изделия компании Luzar для ВАЗ 2114 в среднем стоят на рынке от 900 до 1300 рублей. Алюминиевые радиаторы от производителя ДААЗ в среднем стоят около 1 тысячи рублей.

 Загрузка …

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
