Как поменять ремень генератора Рено Логан самостоятельно

Когда нужна замена ремня дополнительного оборудования рено логан?

Так как ремень дополнительного оборудования подвержен постоянному вращению и трению, то, со временем, необходимость его замены становится неизбежной. Проскальзывание изношенной детали приводит к тому, что дополнительное оборудование перестает работать так, как это необходимо, а если происходит обрыв, то оно полностью перестает функционировать.

Признаки необходимости замены таковы:

  • свисты или скрипы во время работы агрегата;
  • снижение эффективности работы дополнительного оборудования;
  • полный отказ работы оборудования, приводимого в действие ремнем.

Так как основной функцией приводного ремня является передача крутящего момента за счет силы трения или зацепления, то со временем он изнашивается, даже если эксплуатировать автомобиль очень бережно. Чаще всего автовладельцы задумываются о замене уже после того, как появились первые признаки неисправности, но лучше всего, если такая поломка будет выявлена заранее во время прохождения технического осмотра.

Важно понимать, что в случае обрыва ремня дополнительного оборудования вам сразу становятся недоступны некоторые важные функции, без которых управлять автомобилем становится сложно или невозможно вообще. Если вы услышите посторонний скрип или свист под капотом, то ни в коем случае не откладывайте на потом посещение автомастерской для поиска и устранения неисправности. Если вы заблаговременно посетите наш специализированный автосервис, наши мастера проведут диагностику и устранят имеющиеся проблемы с ремнем

Мы проверим его натяжку и, если понадобится, заменим его на новый

Если вы заблаговременно посетите наш специализированный автосервис, наши мастера проведут диагностику и устранят имеющиеся проблемы с ремнем. Мы проверим его натяжку и, если понадобится, заменим его на новый

Если вы услышите посторонний скрип или свист под капотом, то ни в коем случае не откладывайте на потом посещение автомастерской для поиска и устранения неисправности. Если вы заблаговременно посетите наш специализированный автосервис, наши мастера проведут диагностику и устранят имеющиеся проблемы с ремнем. Мы проверим его натяжку и, если понадобится, заменим его на новый.

Нам собраться — только подпоясаться

Регулируем натяжение ремня см. Для точной проверки натяжения ремня необходимо обратиться в сервис. Вариант 3 Схема привода генератора на автомобиле Рено Логан без гидроусилителя рулевого управления и без кондиционера: Для натяжения ремня снимаем правый грязезащитный щиток моторного отсека Ослабляем затяжку болта 4 нижнего крепления генератора и болта 2 крепления генератора к натяжной планке.

Отодвигая монтажной лопаткой генератор от блока цилиндров двигателя, натягиваем ремень.

А теперь по теме. Итак всем известны такие поговорки, типа как «скупой платит дважды», «жадность фраера погубит» или «куписукароликсразукогдаменяешьремень — чётыжопишьпадла»?

Ну по крайней мере хоть какие-то из них слышали?

Дак вот меня коснулась последняя поговорочка из этого списка. А дело было так собственно.

А когда брызнул на подшипник ролика ВДшкой, он окончательно спалился своим мерзким свистом. В экзисте заказал новый натяжной ролик фирмы SNR. Ролик пришел и я отправился в гараж. Процедура замены не сложная.

У меня двигатель K7J без кондея и вот ссылка на видео в котором ребя все очень подробно рассказали и основательно разжевали весь этот вопрос: А теперь фоточки новый ролик готов к установке Снял старый ролик. Генератор размещается не там, где обычно.

Ролик Натяжителя Натяжной Ролик Renault Symbol Kangoo Clio Logan

Сам демонтаж поломанного узла на Рено Логан и дальнейший его ремонт или же его составляющих, например, кольца либо шкива выполняется от коленвала. В этом варианте следует провести замер точного усилия по напряжению новой ременной передачи, чтобы исключить возможные дефекты генератора, при необходимости подтянуть.

Мой аккаунт

Для этого применяется специальный прибор-тестер или же другое оборудование, для проверки текущей исправности других агрегатов — подшипников и регулятора. Но обычно силу напряжения автомобилисту устанавливают визуально, ведь использование подобного прибора для измерений имеет свою специфику, поэтому следует все правильно натянуть.

Как обслуживать щетки генератора При выполнении ТО щеток профилактика выполняется также и генератора по следующей этапности: Контактные щетки генератора демонтируются. После извлекаются рычаги шасси это даст пространство при работах с щетками.

После происходит снятие крепежных деталей верхнего каркаса. После происходит демонтаж защиты с картера мотора. Снимая защиту, следует быть аккуратным.

Кроме того, что ДВС двигатель внутреннего сгорания является прямым источником энергии передаваемого колёсам, еще он обеспечивает функционирование целого ряда систем, таких как кондиционер, гидроусилитель руля и конечно же генератор. Все из вышеназванных устройств предназначены для выполнения своей функции, но большая их часть, в том числе и двигатель, не могут обойтись без энергии, которую вырабатывает генератор.

Поэтому практическое большинство автомобилей независимо от производства имеют соответствующий ролик ремня генератора. Фотография генератора на Рено Логан в новом кузове Для общего ознакомления.

Как заменить ШРУС (гранату) на Рено Логан: фото, видео, стоимость

Ремонт генератора — бортжурнал Renault Logan Prestige года на DiabloArea

Рено Логан: замена ремня генератора

Итак, если при осмотре выявлены дефекты ремня генератора, тогда ремень генератора Логан следует заменить. Также обрыв ремня делает такую замену безотлагательной процедурой.

В любом случае, перед заменой нужно пробрести новое изделие, при этом учитывая особенности (год выпуска и тип ДВС), а также комплектацию автомобиля (например, ремень генератора Рено Логан с кондиционером). Параллельно вместе с ремнем может потребоваться менять и ролик. Еще будут нужны следующие инструменты: домкрат, набор ключей, шестигранник.

Обратите внимание, на Рено Логан ремень генератора подобрать не трудно, однако при выборе нового изделия важно покупать продукты высокого качества. Дело в том, что на рынке есть как дешевые решения малоизвестных производителей, так и откровенная подделка дорогих брендов. Это значит, что ремень генератора, ремень ГРМ, ролики и другие подобные элементы следует покупать исключительно в проверенных точках, а также отдельно проверять оригинальность изделия

Это значит, что ремень генератора, ремень ГРМ, ролики и другие подобные элементы следует покупать исключительно в проверенных точках, а также отдельно проверять оригинальность изделия

Это значит, что ремень генератора, ремень ГРМ, ролики и другие подобные элементы следует покупать исключительно в проверенных точках, а также отдельно проверять оригинальность изделия.

Игнорирование данных правил приводит к тому, что через небольшой промежуток времени ремни низкого качества могут оборваться, даже новый ремень генератора свистит после установки и т.д. По этой причине следует следить за ремнем после установки. Если он сильно растягивается, трескается и т.п., это указывает на низкое качество продукта.

Что касается самой замены, ремень генератора Рено Логан заменить не сложно. Главное, придерживаться общих правил и алгоритма в рамках выполнения данной процедуры. Желательно выполнять все работы в гараже с ямой или же немного поднять автомобиль на подъемнике.Также с АКБ снимается минусовая клемма. Кстати, можно заменить ремень и при помощи одних домкратов (без ямы), однако работать будет сложнее.

  1. Подготовив все необходимое, снимается переднее правое колесо;
  2. Далее нужно снять грязезащитный щиток;
  3. После кронштейн натяжного ролика совмещается отверстием в корпусе (ключом на «13» проворачивается болт крепления натяжителя против часовой стрелки);
  4. Затем в отверстие нужно вставить шестигранник «6»;
  5. Выполненные действия позволят ослабить ремень генератора и снять его;
  6. Еще меняется натяжной и опорный ролик (чтобы снять последний, нужно открутить крепеж ключом «13», тогда как натяжной ролик закреплен двумя болтами, которые выкручиваются);
  7. В том случае, если ролики в нормальном состоянии, их можно не менять, однако при такой возможности лучше каждый раз при замене ремня выполнять также замену роликов;
  8. Заменив или проверив ролики (установка в порядке, обратном снятию), можно ставить новый ремень Рено Логан. Для этого его надевают сначала на шкив насоса ГУР, затем заводят за опорный и натяжной ролики, после накидывают на шкив генератора и шкив компрессора кондиционера;
  9. Завершающим этапом становится натяжка на шкив коленчатого вала. Перед установкой, если владелец выполняет операцию в первый раз, желательно заранее изучить схему установки ремня генератора на Логане;
  10. Накинув ремень, остается регулировка его натяжения при помощи натяжного ролика (поворот против часовой означает натяжение, тогда как по часовой стрелке предполагает ослабление ремня);
  11. Закончив регулировку, болт крепления натяжителя следует затянуть. На этом замену ремня генератора на Логане можно считать завершенной.

Еще добавим, что во время укладывания ремня на шкивы нельзя допускать того, чтобы ремень лежал слишком «свободно» или со смещением. На деле, если бороздок на ремне меньше, чем на шкиве, свободные борозды должны располагаться ближе относительно ДВС, а не наоборот.

Также после установки на все шкивы и натяжки ремня, еще раз нужно проверить его натяжение. Следует помнить, что сильное натяжение также плохо, как и недостаточная натяжка. Для проверки достаточно нажать на ремень рукой на самом длинном участке между шкивами или попробовать перекрутить его. В норме ремень между шкивами при нажатии с усилием 10 кг отклоняется на 1-1.5 см.

После всех проверок можно клемму минус подключить к АКБ и завести ДВС. После проверяется качество работы ремня и генератора. При работе не должно быть слышно посторонних звуков, свиста и т.д. Далее после 50-70 км. пробега желательно проверить натяжку ремня, а также осмотреть его на предмет преждевременного износа. Если все в норме, при эксплуатации можно придерживаться рассмотренных выше интервалов проверки.

Выбор детали

Опасность купить ширпотреб, который порвется при малейших нагрузках, есть всегда. Если вы не хотите проблем, то замена приводного ремня Renault Logan должна производиться только на оригинальную комплектующую от производителя. Как правило, они имеют самый высокий ценник, но отличаются качеством и долговечностью. Так как существует три модификации мотора, то и ремешков выпускается три вида, отличающихся длиной:

  • 7700111671 или 8200833541 – модель для комплектаций с гидроусилителем руля и кондиционером;
  • 8200841132 или 8200061673 – для авто с ГУР без системы кондиционирования;
  • 8200211651 или 6001548021 – самый короткий ремень для минимальной комплектации с одним генератором.

Обратите внимание, что замены ремня во многих случаях бывает недостаточно. Натяжной ролик нередко выходит из строя

Если вы столкнулись с таким случаем, то можете приобрести один из предложенных вариантов:

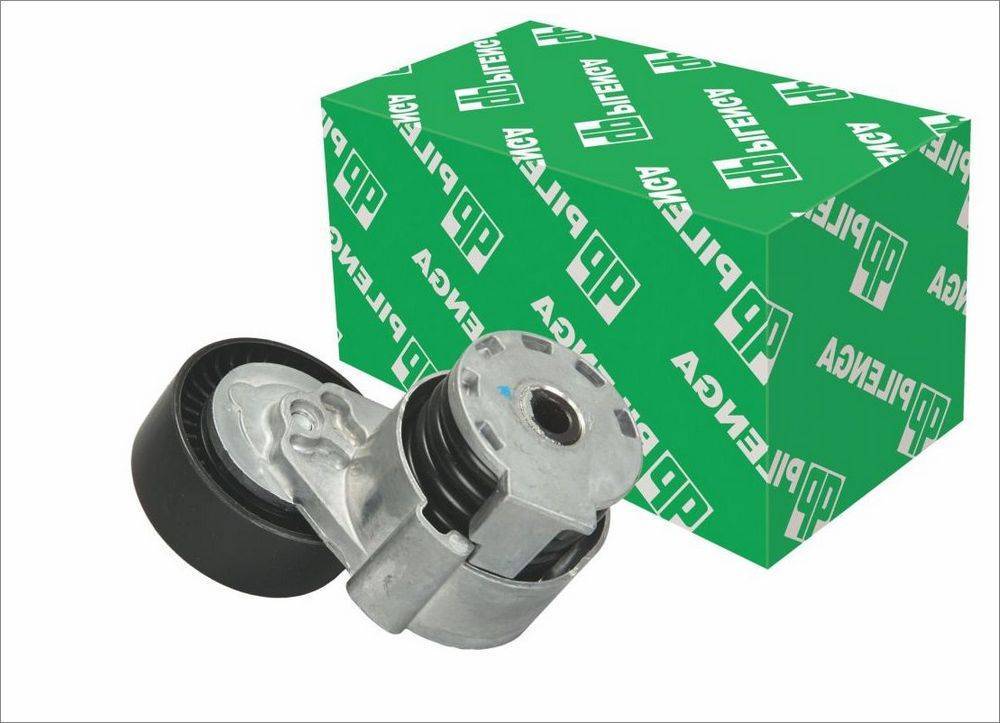

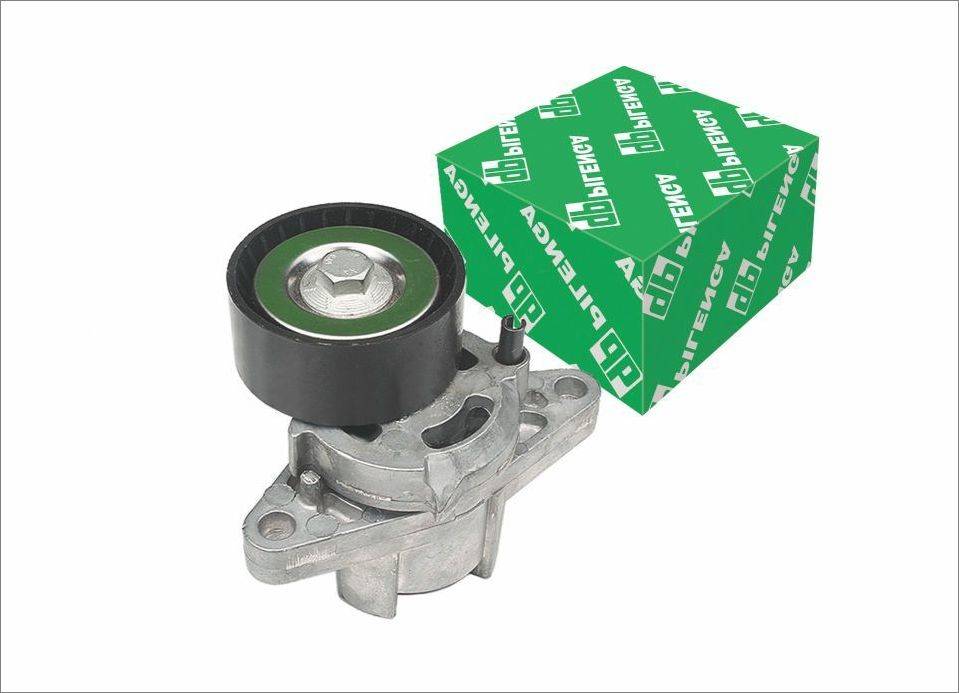

  • 8200277606 или 7700102872 – ролик с натяжителем;
  • 8200849831 – ролик на кренштейне в виде неразборной конструкции;
  • 8200104754 – только ролик.

Если ценник оригинала вас не удовлетворяет, можно изучить массу аналогов. Перед покупкой убедитесь, что ремень действительно подходит под комплектацию вашего мотора. Ведущими производителями являются Contitech, Gates и Bosch.

Предварительно изучите, как выглядит упаковка желанной модели. Выпускается огромное количество дешевых и низкокачественных подделок.

Когда нужна замена ремня дополнительного оборудования Рено Логан?

Так как ремень дополнительного оборудования подвержен постоянному вращению и трению, то, со временем, необходимость его замены становится неизбежной. Проскальзывание изношенной детали приводит к тому, что дополнительное оборудование перестает работать так, как это необходимо, а если происходит обрыв, то оно полностью перестает функционировать.


Признаки необходимости замены таковы:

  • свисты или скрипы во время работы агрегата;
  • снижение эффективности работы дополнительного оборудования;
  • полный отказ работы оборудования, приводимого в действие ремнем.

Так как основной функцией приводного ремня является передача крутящего момента за счет силы трения или зацепления, то со временем он изнашивается, даже если эксплуатировать автомобиль очень бережно. Чаще всего автовладельцы задумываются о замене уже после того, как появились первые признаки неисправности, но лучше всего, если такая поломка будет выявлена заранее во время прохождения технического осмотра.

Важно понимать, что в случае обрыва ремня дополнительного оборудования вам сразу становятся недоступны некоторые важные функции, без которых управлять автомобилем становится сложно или невозможно вообще. Если вы услышите посторонний скрип или свист под капотом, то ни в коем случае не откладывайте на потом посещение автомастерской для поиска и устранения неисправности. Если вы заблаговременно посетите наш специализированный автосервис, наши мастера проведут диагностику и устранят имеющиеся проблемы с ремнем

Мы проверим его натяжку и, если понадобится, заменим его на новый

Если вы заблаговременно посетите наш специализированный автосервис, наши мастера проведут диагностику и устранят имеющиеся проблемы с ремнем. Мы проверим его натяжку и, если понадобится, заменим его на новый

Если вы услышите посторонний скрип или свист под капотом, то ни в коем случае не откладывайте на потом посещение автомастерской для поиска и устранения неисправности. Если вы заблаговременно посетите наш специализированный автосервис, наши мастера проведут диагностику и устранят имеющиеся проблемы с ремнем. Мы проверим его натяжку и, если понадобится, заменим его на новый.

Замена ремня с ГУР и кондиционером на Renault

Как правильно осуществляется замена ремня генератора с кондиционером? Подобная компоновка Рено Логан с ГУР и сплит-системой можно встретить на Renault с мотором 1.6, а с двигателем объёмом на 1,4 л — реже. Более часто эти моменты комплектации характерны для 16-клапаных двигательных систем. Не надо забывать о том, что когда меняется ремень генератора, обязательно меняются и натяжные ролики. Какова этажность подобных мероприятий? Все действия производятся на остывшем двигателе.

  • В моторном отсеке ключом на 13 ослабляется винт крепежа роликов подшипников.
  • Затем закручивается кронштейн с корпусной частью генератора регулятора Renault Logan.
  • После снимается приводная часть и кольца из функционала для работы со сплит-системой и ГУР. На этом шаге производиться замена роликов, потому что эти запчасти сменяются вместе с ремнем.
  • Используя ключ, следует разобрать сам роликовый узел и ролик напряжения (для этого применяется, как и ранее ключ № 13).
  • Когда выполнена установка новой комплектующей и произведена замена роликовых элементов (ремня, привода и колец) выполняется монтаж всего узла в обратной итерации. Устанавливая необходимо произвести фиксацию нового роликового держателя для лучшего крепежа всей конструкции, требуется его затянуть.
  • После выполняется монтажа конструкции (колец и привода) в обратном варианте. Вся процедура четко рассмотрена на видео.

Отличительным признаком ремня в такой конструкции выступает присутствие 5 ручьев, в то время как шкивы для привода вспомогательных устройств имеют шесть. Таким образом, осуществляется замена ремня генератора с кондиционером.

Рено Логан: замена ремня генератора

Итак, если при осмотре выявлены дефекты ремня генератора, тогда ремень генератора Логан следует заменить. Также обрыв ремня делает такую замену безотлагательной процедурой.

В любом случае,  перед заменой нужно пробрести новое изделие, при этом учитывая особенности (год выпуска и тип ДВС), а также комплектацию автомобиля (например, ремень генератора Рено Логан с кондиционером).  Параллельно вместе с ремнем может потребоваться менять и ролик. Еще будут нужны следующие инструменты: домкрат, набор ключей, шестигранник.

Обратите внимание, на Рено Логан ремень генератора подобрать не трудно, однако при выборе нового изделия важно покупать продукты высокого качества. Дело в том, что на рынке есть как дешевые решения малоизвестных производителей, так и откровенная подделка дорогих брендов. Это значит, что ремень генератора, ремень ГРМ, ролики и другие подобные элементы следует покупать исключительно в проверенных точках, а также отдельно проверять оригинальность изделия

Это значит, что ремень генератора, ремень ГРМ, ролики и другие подобные элементы следует покупать исключительно в проверенных точках, а также отдельно проверять оригинальность изделия

Это значит, что ремень генератора, ремень ГРМ, ролики и другие подобные элементы следует покупать исключительно в проверенных точках, а также отдельно проверять оригинальность изделия.

Игнорирование данных правил приводит к тому, что через небольшой промежуток времени ремни низкого качества могут оборваться, даже новый ремень генератора свистит после установки и т.д. По этой причине следует следить за ремнем после установки. Если он сильно растягивается, трескается и т.п., это указывает на низкое качество продукта.

Что касается самой замены, ремень генератора Рено Логан заменить не сложно. Главное, придерживаться общих правил и алгоритма в рамках выполнения данной процедуры. Желательно выполнять все работы в гараже с ямой или же немного поднять автомобиль на подъемнике.Также с АКБ снимается минусовая клемма. Кстати, можно заменить ремень и при помощи одних домкратов (без ямы), однако работать будет сложнее.

  1. Подготовив все необходимое, снимается переднее правое колесо;
  2. Далее нужно снять грязезащитный щиток;
  3. После кронштейн натяжного ролика совмещается отверстием в корпусе (ключом на «13» проворачивается болт крепления натяжителя против часовой стрелки);
  4. Затем в отверстие нужно вставить шестигранник «6»;
  5. Выполненные действия позволят ослабить ремень генератора и снять его;
  6. Еще меняется натяжной и опорный ролик (чтобы снять последний, нужно открутить крепеж ключом «13», тогда как натяжной ролик закреплен двумя болтами, которые выкручиваются);
  7. В том случае, если ролики в нормальном состоянии, их можно не менять, однако при такой возможности лучше каждый раз при замене ремня выполнять также замену роликов;
  8. Заменив или проверив ролики (установка в порядке, обратном снятию), можно ставить новый ремень Рено Логан. Для этого его надевают сначала на шкив насоса ГУР, затем заводят за опорный и натяжной ролики, после накидывают на шкив генератора и шкив компрессора кондиционера;
  9. Завершающим этапом становится натяжка на шкив коленчатого вала. Перед установкой, если владелец выполняет операцию в первый раз, желательно заранее изучить схему установки ремня генератора на Логане;
  10. Накинув ремень, остается регулировка его натяжения при помощи натяжного ролика (поворот против часовой означает натяжение, тогда как по часовой стрелке  предполагает ослабление ремня);
  11. Закончив регулировку, болт крепления натяжителя следует затянуть. На этом замену ремня генератора на Логане можно считать завершенной.

Еще добавим, что во время укладывания ремня на шкивы нельзя допускать того, чтобы ремень  лежал слишком «свободно» или со смещением. На деле, если бороздок на ремне меньше, чем на шкиве, свободные борозды должны располагаться ближе относительно ДВС, а не наоборот.

Также после установки на все шкивы и натяжки ремня, еще раз нужно проверить его натяжение. Следует помнить, что сильное натяжение также плохо, как и недостаточная натяжка. Для проверки достаточно нажать на ремень рукой на самом длинном участке между шкивами или попробовать перекрутить его. В норме ремень между шкивами при нажатии с усилием 10 кг отклоняется на 1-1.5 см.

После всех проверок можно клемму минус подключить к АКБ и завести ДВС. После проверяется качество работы ремня и генератора. При работе не должно быть слышно посторонних звуков, свиста и т.д. Далее после 50-70 км. пробега желательно проверить натяжку ремня, а также осмотреть его на предмет преждевременного износа. Если все в норме, при эксплуатации можно придерживаться рассмотренных выше интервалов проверки.

Процедура замены на двигателе К4М

Чтобы избежать возможных проблем с мотором замена ремня ГРМ на Рено Дастер должна выполняться не только с высоким качеством, но и своевременно. Многие владельцы этого автомобиля доверяют выполнение этой процедуры мастерам специализированных автомобильных центров. Однако есть и такие водители, которые берутся за дело самостоятельно и выполняют операцию замены вполне успешно.

Перед началом работ необходимо определиться с местом, где будет выполнена замена ремня. Можно работать в гараже над смотровой ямой, на эстакаде или на ровной площадке. Лучше всего иметь над головой крышу, так как погода может испортиться в любой момент.

Кроме новых расходных материалов следует приготовить:

  1. Набор гаечных ключей (рожковые, накидные, головки, шестигранники, отвёртки).
  2. Автомобильный домкрат.
  3. Подставку под кузов автомобиля.
  4. Противооткатные башмаки.
  5. Приспособление для фиксации распредвалов в неподвижном положении.
  6. Ветошь.

Желательно, чтобы рядом был помощник, некоторые операции лучше всего выполнять с помощью напарника. Порядок выполнения работ по замене зубчатого ремня будет примерно таким. Машину устанавливают на месте проведения работы, затягивают трос ручного тормоза, под задние колёса устанавливают противооткатные башмаки, открывают капот. Далее следует демонтировать верхнюю опору двигателя с правой стороны. Перед этим нужно несколько приподнять мотор, между балкой и картером уложить деревянный брусок, после этого можно приступить к снятию опоры.

И также из кронштейна опоры извлекают все топливные втулки, жгут с проводами. Теперь понадобится головка на «16», которой выворачивают три болта крепления опоры к крышке клапанного механизма. Та же головка понадобится для снятия болтов крепления опоры к кузову. Чтобы добраться до ремня ГРМ, нужно демонтировать верхнюю защитную крышку механизма. Головкой на «13» выворачивают все болты, снимают верхнюю крышку.

Чтобы снять ремень привода вспомогательных механизмов, нужно приподнять переднюю часть кузова с правой стороны, установить под него подставку, снять переднее колесо. Выворачивают болт крепления шкива коленвала головкой на «18», при этом помощник включает 5 передачу и нажимает до упора педаль тормоза. Можно выполнить стопорение коленвала от вращения, если демонтировать датчик положения коленвала, а в открывшемся отверстии монтировкой удерживать вал за зубья маховика.

Когда болт вывернут, следует снять шкив привода вспомогательных агрегатов, если он не выходит с вала, можно монтировкой поочерёдно с двух сторон отжимать его от блока цилиндров.

Далее снимают нижнюю крышку механизма ГРМ, которая фиксируется 4 болтами под головку на «8». Теперь можно ослабить натяжение зубчатого ремня, снять его с двигателя. Установка нового ремня производится в обратном порядке.

Метки

Добиться эффективной работы двигателя внутреннего сгорания можно в том случае, когда будут правильно установлены фазы газораспределительного механизма. Поэтому в самом начале работ поршень первого цилиндра устанавливают в положение верхней мёртвой точки. Каких-либо меток на приводе ГРМ производитель моторов не наносит. Поэтому коленвал в положении верхней мёртвой точки следует зафиксировать специальным фиксатором

Если автомобиль оснащен кондиционером и вдобавок гидроусилителем?

Здесь понадобится ключ типоразмером «13». Замена ремня привода на авто Рено Логан осуществляется так:

  1. Демонтируем требуемое колесо.
  2. Снимаем брызговик мотора (расположен справа).
  3. Проворачиваем ролик узла натяжения в направлении часовой стрелки и фиксируем в данной позиции посредством штифта, чей диаметр не превышает 6 мм (отлично подойдет ключ шестигранного профиля).
  4. Снимаем ослабленный ремешок и устанавливаем новый. Укладку ремня выполняем по такому правилу, когда один ручей с внутренней стороны остается свободным.
  5. Извлекаем штифт, которым ранее было зафиксировано натяжное устройство.
  6. Проворачиваем вал на 3 оборота до момента занятия ремнем своей правильной позиции в шкивах.
  7. Все оставшиеся детали монтируем в порядке, обратном демонтажу.

Теперь вы знаете основные аспекты того, как происходит замена приводного ремня на французской модели Рено Логан. Это совершенно не сложно, и самое главное строго следовать инструкции.

Шумоизоляция Рено Дастер своими руками

Замена тормозных колодок на Рено Сандеро видео

Рено Сандеро Степвей цвета кузова фото

Если автомобиль оснащен климатической системой?

В моделях Renault logan, которые оснащены функциями кондиционирования салонного пространства, присутствуют две версии компоновки узлов вспомогательных систем:

  1. компрессор в паре с генератором находятся по одну сторону мотора;
  2. данные агрегаты располагаются с разных боков двигателя.

Первый случай подразумевает присутствие одного ременного привода для вспомогательных агрегатов. Здесь регулировка натяжения осуществляется посредством соответствующего ролика.

Во втором варианте для активации этих узлов применяются два ремня (отдельно для каждого из обозначенных агрегатов).

В случае расположения агрегатов по разные стороны от мотора, замена ремня вспомогательных агрегатов выполняется в таковом порядке.

  1. Снимаем ременной механизм, вращающий компрессорный агрегат. Для этого достаточно применить его разрезание.
  2. Заменяем ременной механизм, активирующий генератор (процедура рассмотрена здесь же).
  3. Устанавливаем ременный держатель (он присутствует в комплекте вместе с ремнем для компрессора) в нижнюю область шкива коленчатого вала.
  4. Надеваем ремешок на компрессорный шкив и заводим его за держатель, ранее установленный на шкив вала.
  5. Сдвигаем держатель с зафиксированным ремнем по шкиву вала. Выполняем это действие в направлении часовой стрелки до такого положения, которое можно достичь ручным усилием.
  6. Устанавливаем крючок (также поставляется с компрессорным ремнем): — одним его краем цепляем за поверхность кронштейна фиксации компрессора, а другой (она сильнее изогнута) – непосредственно за ветвь ремня. Данный элемент необходим для возможности предотвращения сползания верхней ременной ветви с компрессорного шкива.
  7. Для посадки ремня в шкивном ручье прокручиваем коленчатый вал.
  8. Удаляем крюк и вспомогательный держатель. Эти элементы носят разовый характер, поэтому по завершении работ они подлежат утилизации.
  9. Проворачиваем коленчатый вал (не менее двух оборотов). Это позволит ремню компрессора обрести свою корректную позицию. Таким образом, была осуществлена замена ремня дополнительного оборудования на машине Рено Логан.

Если компрессорный агрегат с генератором размещены по один бок от мотора, замена ремня привода осуществляется нижеприведенным образом.

  1. Открываем капотную крышку Renault Logan и незначительно выворачиваем болт натяжного узла ремня.
  2. Снимаем колесо с правой стороны передка и защитный моторный брызговик там же.
  3. Выкручиваем пару болтов, фиксирующих натягивающий ролик, и извлекаем узел.
  4. Никогда не пренебрегайте заменой ролика на новый, когда происходит замена ремня привода.
  5. Устанавливаем новый ролик, однако болты фиксации узла пока на максимум не затягиваем.
  6. Выполняем навеску ремня. Укладку в шкивы осуществляем с таким расчетом, чтоб обеспечить свободное положение наружного ручья.
  7. Уровень натяжения регулируем посредством предназначенного болта.

Вот и завершена замена приводного ремня на модели Рено Логан. Производителем рекомендуется осуществлять проверку натяжения посредством приспособленного тензометрического тестера. Это обуславливает отсутствие данных о степени прогиба ременной ветви на страницах технических мануалов.

В практической сфере прибегают к ориентировочной оценке корректности величины натяжного усилия посредством «правила большого пальца». Суть следующая: выполняем надавливание на ветку и линейкой меряем величину прогиба. В соответствии с приведенным методом, если показатель расстояния по шкивным центрам составляет в пределах 180-280 мм, то ориентировочное значение прогиба будет приближаться к 6 мм.

С помощью указанного способа реально выявить лишь повышенное ослабление. Если имеет место цель конкретнее определить натяжение, тогда следует обращаться к сервисной помощи.

  1. Болтовой крепеж, удерживающий натяжной ролик, заворачиваем, учитывая регламентированное усилие – 21 Нм.
  2. Проворачиваем вал на 3 полноценных оборота и добиваемся соответствующего расположения ремня в ручьях шкивов.
  3. Вторично выполняем мониторинг степени натяжки и, при потребности, осуществляем регулировку.
  4. Весь перечень демонтированных элементов устанавливаем на прежние позиции.
