Замена (ремонт) главного цилиндра сцепления своими руками

Устранения неисправности сцепления

Для того, чтобы определить и устранить неисправность сцепления — необходимо понимать характер поведения сцепления, локализацию неисправности и некоторые знания конструкции системы, о чем поговорим далее.

Неисправности корзины сцепления

Выход их строя корзины сцепления характеризуется следующими факторами:

  • при выжиме сцепления возникает шум. Если при снятии КПП и последующей дефектовке, ведомый диск и выжимной в нормальном состоянии, то с большей долей вероятностью лепестки корзины утратили пружинные свойства;
  • поломка диафрагменной части корзины или обламывание лепестков;
  • коррозия. От глубины коробления зависит возможность дальнейшего использования корзины, если ржавчина поверхностная.

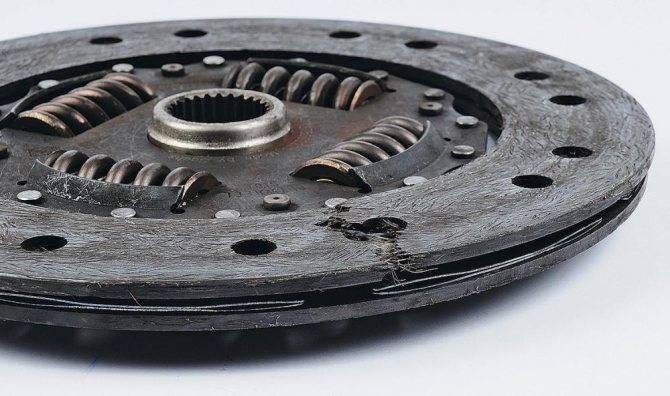

Неисправность диска сцепления

Возникают неисправности ведомого диска чаще всего, выражаются в характерном поведении сцепления, как “ведение” и пробуксовка:

  • коробление. Если оно более 0,5мм, то фриционный диск будет постоянно цепляться за корзину, из-за чего сцепление будет вести. Коробление можно исправить механическим путем, но если биение диска высокое — требуется его замена;
  • перекос ступицы диска. Проверить можно путем осмотра шлицов первичного вала коробки передач, возможно достаточно будет воспользоваться литиевой смазкой с антиокислительными присадками, чтобы ступица не “прикипела” на валу;
  • в картере сцепления присутствует масло. Это сразу пагубно влияет на фрикционную накладку диска, выводит ее из строя раньше. Возникает ситуация на автомобилях с большим пробегом, при несвоевременной замене сальников первичного вала и коленвала;
  • износ фрикциона. Потребуется исключительно замена диска, а раньше имелась возможность менять накладки заклепками;
  • шум и вибрация. Если возникает при нажатии на педаль сцепления, то говорит это о неисправности поперечных пружин диска, которые работают балансирами.

Шум при выключении сцепления

Возникают и другие неисправности сцепления. Так, при неполном его выключении коробится ведомый диск. Производитель допускает торцевое биение не более полмиллиметра. В противном случае его следует заменить на новый. При разборе корзины внимательно осматривают состояние диска. Последний не должен иметь неровности на фрикционных накладках и следы горения.

В редких случаях неисправности сцепления возникают из-за клина ступицы ведомого диска на шлице первичного вала КПП. Как решить данную проблему? Необходимо очистить шлицы и покрыть их специализированной смазкой (например, ЛСЦ-15). Если проблема ведущего сцепления не устранена, следует заменить ведомый диск или первичный вал в сборе на новый.

Эту проблему легко распознать. Но часто ей не уделяют должного внимания. Так, при нажатии на педаль машина перестает издавать характерный шелест. Но стоит ее слегка отпустить, как этот звук вновь возобновляется. Это говорит о том, что вышел из строя выжимной подшипник сцепления. Неисправности его могут быть связаны с отсутствием смазки, люфтом обоймы или естественным износом. Элемент неразборной и ремонту не подлежит. Выжимной подшипник меняется целиком на новый.

При покупке стоит убедиться в наличии смазки. А точнее в достаточном ее количестве, поскольку недобросовестные производители попросту не докладывают ее во внутрь. Это и является основной причиной преждевременного выхода из строя подшипника. Но также этому способствует влага. При пересечении бродов (если у вас внедорожник), нужно быть внимательным. Иначе вода попадет во все узлы сцепления, что существенно сократит их ресурс.

Если возникает шум при включении сцепления, значит, вышли из строя демпферные пружины или соскочила вилка. В редких случаях это поломка пластин, что соединяют с кожухом нажимной диск.

Причины возникновения такой проблемы:

  • свободный ход педали недостаточный. Регламентный размер следует искать в документации к конкретной марке авто;
  • регулировка привода нарушилась. Отметим, что решение проблемы будет разным для механического и гидравлического приводов;
  • ведомый диск деформирован. Обычно такое происходит, когда номинал торцевого биения превышает полмиллиметра, накладка диска коробится, и он оказывается постоянно прижатым к маховику двигателя;
  • ступицу ведомого диска заклинило в шлицах вала. Такая неисправность чаще всего возникает как последствие длительного простоя автомобиля, особенно на открытой стоянке.

Как видим, определить поломку сцепления даже при наличии конкретного симптома не всегда просто, поскольку причин может быть несколько.

Ремонт и замена рабочего цилиндра сцепления

При выборе запчасти для замены цилиндра сцепления стоит обратить внимание на материал, из которого изготовлен корпус детали. Как было отмечено ранее, таким материалом может быть чугун, сталь, алюминий или полимеры

Сегодня многие производители предлагают алюминиевые и даже полимерные цилиндры, но такие детали отличаются меньшей надежностью.

Существует несколько видов неисправностей цилиндра сцепления, при которых потребуется ремонт штока:

  • утечки рабочей жидкости через изношенные уплотнители или соединительные трубки, имеющие дефекты;
  • наличие трещин на корпусе цилиндра;
  • разрушенные пружины рабочего цилиндра.

Шток состоит из нескольких комплектующих, каждая из которых подвержена износу. Его детали -толкатель, поршень, манжеты, пружина в процессе работы испытывают высокие нагрузки, поэтому существует вероятность, что они могут выйти из строя.

Симптомы неисправности цилиндра сцепления:

  • снижение уровня тормозной жидкости в бачке цилиндра и появления пятен под автомобилем во время стоянки;
  • проваливается педаль и сцепление работает с перебоями;
  • появляются проблемы с включением передач.

Специалисты советуют, прежде всего, обратить внимание на ход педали сцепления. Если она ходит слишком мягко, это еще не является поводом для срочного ремонта, но следует провести диагностику работы цилиндра.

Для проверки его необходимо прокачать гидропривод сцепления. При наличии пузырьков воздуха в рабочей жидкости следует разобраться в причинах их появления. Как правило, внутрь штоков рабочего и главного цилиндров сцепления воздух попадает из-за разгерметизации уплотнительных манжет.

Как было отмечено ранее, ремонт и замена рабочего цилиндра сцепления не очень сложные задачи. Эта деталь, чаще всего, расположена на картере КПП.

Вначале нужно открутить болты крепления, отсоединить толкатель от вилки и приступить к демонтажу шланга, который идет от ГЦС.

Поскольку в главном цилиндре находится рабочая жидкость, шланг следует заглушить (для этого можно использовать пробку соответствующего диаметра). Есть также и другое мнение – нужно отсоединить шланг, чтобы полностью слить тормозную жидкость (считается, что это поможет промыть систему гидропривода сцепления от грязи).

После демонтажа главный цилиндр сцепления нужно разобрать и по возможности отремонтировать. Если эта деталь имеет корпус из металла, то ее можно зафиксировать в тисках, но если деталь пластиковая, то нужно быть осторожным, чтобы не повредить ее.

После отсоединения воздушного клапана необходимо демонтировать наружный манжет. После этого нужно, учитывая конструкционные особенности цилиндра, обеспечить доступ к штоку и снять стопорное кольцо. После разборки детали необходимо убедиться в отсутствии повреждений пружины, штока и дефектов зеркала цилиндра.

Все комплектующие нужно промыть тормозной жидкостью. Ранее мы отмечали, что для этой цели нельзя использовать керосин, бензин, моторное или воду (эти жидкости способствуют разбуханию элементов из резины).

При сборке цилиндра все манжеты и уплотнения следует заменить новыми.

Ремонт главного цилиндра сцепления будет невозможен при наличии:

  • трещин корпуса;
  • ощутимых выработок внутренней поверхности корпуса, которые появляются в результате дефектов штока.

В этом случае нужно полностью заменить неисправный цилиндр сцепления новой деталью.

После замены главного цилиндра сцепления не забывайте прокачать систему.

Методика прокачки системы гидропривода после замены рабочего цилиндра сцепления не отличается от той которая была описана ранее для ГЦС. В то же время в некоторых арках авто (к примеру, на «Фиатах») проводится обратная прокачка системы сцепления. Чтобы сделать такую процедуру самостоятельно нужно подготовить:

  • шланг, который бы плотно одевался на клапан выпуска;
  • шприц большого размера, диаметр носика которого соответствует размеру шланга;
  • гаечный ключ для демонтажа воздушного клапана выпуска.

Вначале следует открутить крышку бачка с рабочей жидкостью и набрать ее в шприц. Из шприца нужно выгнать все шарики воздуха, а затем соединить его носик со шлангом, второй конец которого соединяем с выпускным клапаном. После этого клапан нужно открутить на 2 -3 оборота, нажать на шприц и подать тормозную жидкость в цилиндр сцепления. Чтобы в систему не попал воздух, нужно вначале закрутить клапан и только после этого можно снимать шланг.

Такую последовательность действий нужно выполнить несколько раз, пока из системы гидропривода не будет вытеснен весь воздух в бачок. После этого нужно выжать педаль сцепления около 10 раз и при необходимости отрегулировать высоту ее хода.

Главный цилиндр сцепления ВАЗ 2107

Гидравлический привод муфты сцепления ВАЗ 2107 — оптимальный вариант для автомобилей с задним приводом. Важная роль в системе гидропривода отводится главному цилиндру сцепления (ГЦС).

Назначение ГЦС

ГЦС преобразует силу нажатия на педаль в давление рабочей жидкости (РЖ), которое через трубопроводы с помощью поршня рабочего цилиндра (РЦС) передаётся на шток вилки. Последняя в результате этого поворачивается на шарнирной опоре и перемещает нажимной подшипник, включая или выключая муфту сцепления (МС). Таким образом, ГЦС выполняет две функции:

  • преобразует нажатие на педаль сцепления в давление РЖ;
  • передаёт давление на рабочий цилиндр.

Принцип работы ГЦС

Для создания давления в гидравлической системе необходимы:

  • рабочая среда;
  • цилиндр с поршнем;
  • сила, которая заставит поршень двигаться.

В качестве рабочей жидкости в приводе МС ВАЗ 2107 используется тормозная жидкость (рекомендуется РОСА ДОТ-4), которая практически не сжимается и не оказывает негативного воздействия на резиновые изделия.

Поршень перемещается посредством штока, соединённого с педалью сцепления. Давление в системе создаётся по аналогии с медицинским шприцем за счёт того, что поршень и отверстие, через которое выталкивается РЖ, имеют разные диаметры. Отличается система от шприца тем, что в ГЦС предусмотрен принудительный возврат поршня в первоначальное положение. Кроме этого, учитывается нагрев РЖ и подвижных деталей в процессе работы.

Педаль перемещает толкатель, который, в свою очередь, двигает поршень и создаёт в системе гидропривода давление

Работает ГЦС следующим образом. Рабочая жидкость через отверстие 19 подаётся из бака в рабочую полость 22 перед поршнем. При нажатии на педаль 15 толкатель 16 перемещается и, упираясь в поршень 7, двигает его вперёд. Когда поршень перекроет отверстия 3 и 19, давление РЖ перед ним начнёт резко увеличиваться и передастся по трубопроводам поршню РЦС. Последний через толкатель повернёт вилку, и её передние концы передвинут муфту с выжимным подшипником (ВП) вперёд. Подшипник надавит на фрикционную пружину нажимного диска, который двинувшись в сторону ВП, освободит ведомый диск, и муфта выключится.

При освобождении педали начнётся обратный процесс. Давление на поршень исчезнет, и он за счёт возвратной пружины 23 начнёт переходить в первоначальное положение. Одновременно поршень РЦС возвратной пружиной вилки также начнёт двигаться в обратную сторону и создавать перед собой давление, которое через трубопровод будет передаваться обратно в ГЦС. Как только оно станет больше усилия возвратной пружины поршня ГЦС, он остановится. Через перепускной канал в поршне 21 под давлением окажется внутренняя поверхность плавающего уплотнительного кольца 20, выполняющего роль обратного клапана. Кольцо расплющится и перекроет перепускное отверстие 3 в корпусе цилиндра. В итоге останется небольшое избыточное давление, которое уберёт все люфты, образующиеся в результате износа толкателей, проушин вилки и выжимного подшипника. При повышении температуры в рабочей камере цилиндра произойдёт расширение всех деталей и рабочей жидкости. Давление перед поршнем повысится, и он немного сместится назад, открыв компенсационное отверстие 3, через которое избыток РЖ перетечёт в бачок.

Расположение ГЦС

Так как толкатель должен располагаться горизонтально и точно входить в свой поршень, ГЦС крепится на передней перегородке моторного отсека с левой стороны. По другому его установить невозможно — он прикручивается на две приваренные к перегородке шпильки. Для его демонтажа не нужны никакие дополнительные условия. Доступ к гайкам крепления, штуцерам трубопровода и шлангам бачка обеспечивается простым поднятием крышки капота. При этом не следует путать ГЦС с главным тормозным цилиндром (ГТС), который находится рядом, чуть дальше от боковины левого крыла. ГТС имеет большие размеры и более сложное устройство, к нему подходит больше трубок.

Видео.

Для ремонта рабочего цилиндра привода сцепления на автомобиле Ваз вам потребуются: ключ « 8», отвертка. 1. Снимите рабочий цилиндр с автомобиля

2. Установив рабочий цилиндр сцепления в тиски, отверните штуцер выпуска воздуха. 3. Измените положение цилиндра в тисках. Аккуратно подденьте отверткой защитный колпачок и снимите его вместе с толкателем.

4. Снова установите цилиндр сцепления в тисках горизонтально. Тонкой отверткой сдвиньте поршень до выхода его из цилиндра и выньте поршень.

5. Подденьте отверткой стопорное кольцо на поршне и снимите его, придерживая пружину.

6. Снимите пружину с поршня.

7. Снимите с поршня шайбу и первое уплотнительное кольцо.

8. Снимите с поршня второе уплотнительное кольцо, аккуратно поддев его отверткой. 9. Снимите с толкателя защитный колпачок.

Пробку снимайте только в случае крайней необходимости (для замены прокладки под ней при обнаружении течи тормозной жидкости).

Обратите внимание на маркировку на корпусе рабочего цилиндра сцепления — это поможет вам в выборе при покупке автозапчастей. 10

Прочистите отверстия в цилиндре и штуцере выпуска воздуха. 11. Зеркало рабочего цилиндра сцепления и наружная поверхность поршня не должны иметь повреждений и рисок. 12. Осмотрите пружину. При наличии механических повреждений — замените. 13. Замените уплотнительные кольца. 14. Осмотрите защитный колпачок. При наличии механических повреждений и признаков старения резины — замените. 15. Соберите рабочий цилиндр сцепления в порядке, обратном разборке. Перед сборкой промойте все детали чистой тормозной жидкостью. Попадание на детали минерального масла, керосина, бензина или дизельного топлива не допускается (во избежание набухания резиновых деталей)

10. Прочистите отверстия в цилиндре и штуцере выпуска воздуха. 11. Зеркало рабочего цилиндра сцепления и наружная поверхность поршня не должны иметь повреждений и рисок. 12. Осмотрите пружину. При наличии механических повреждений — замените. 13. Замените уплотнительные кольца. 14. Осмотрите защитный колпачок. При наличии механических повреждений и признаков старения резины — замените. 15. Соберите рабочий цилиндр сцепления в порядке, обратном разборке. Перед сборкой промойте все детали чистой тормозной жидкостью. Попадание на детали минерального масла, керосина, бензина или дизельного топлива не допускается (во избежание набухания резиновых деталей).

Все считают, что если автомобиль имеет простую конструкцию и малую стоимость, то и не отличается сложностью сцепление ВАЗ-2106. Главный цилиндр сцепления, установленный в подкапотном пространстве и связанный с педалью, имеет относительно сложную конструкцию.

Практически все современные бюджетные автомобили комплектуются тросиковой передачей. Гидравлика – это удел дорогих машин. Но шестерка в свое время считалась элитной, а конструкторы для нее ничего не жалели. Система гидравлики накладывает определенные требования – нужно производить своевременную замену элементов и обслуживание.

Советы и рекомендации

Начнем с того, что в гидроприводе сцепления рабочей является тормозная жидкость (ТЖ). Указанная жидкость хорошо подходит для выполнения возложенных на нее функций, отличается низкой ценой и доступностью, а также простотой замены.

При этом для нормальной работы не только тормозов, но и сцепления, важно, чтобы уровень ТЖ всегда был в норме. Определяется уровень по бачку на главном цилиндре сцепления. В случае понижения жидкость нужно долить, причем использовать только ту, которая рекомендуется для данного авто (например, DOT4, DOT5)

В случае понижения жидкость нужно долить, причем использовать только ту, которая рекомендуется для данного авто (например, DOT4, DOT5).

Нужно учитывать, что такая жидкость является сильным ядом для живых организмов, агрессивна к пластиковым и резиновым изделиям, ЛКП и т.п. Не трудно догадаться, что уплотнители из резины быстро приходят в негодность от контакта с тормозной жидкостью (происходит усыхание, растрескивание).

Также тормозная жидкость имеет свойство со временем накапливать в себе влагу (является гигроскопичной). Это приводит как к ухудшению ее свойств, так и к развитию коррозии деталей, с которыми она контактирует.

Еще в отдельных случаях при разборке и дефектовке специалисты находят песок в приводе сцепления. Если просто, в тормозной жидкости появляется характерный осадок, который похож на мелкие частицы песка. На самом деле это не песок, а продукты, которые образуются в результате воздействия электричества на тормозную жидкостью.

Дело в том, что ТЖ не отличаются устойчивостью к воздействию электричества. На практике, даже низкое напряжение приводит к выпадению осадка, происходит активная кристаллизация составных элементов жидкости.

Обратите внимание, если ГЦС выполнен из металла (например, имеет корпус из чугуна), а поршень цилиндр сделан из алюминия, в результате контакта с тормозной жидкостью создается небольшой электрический потенциал. Это приводит к образованию осадка. Чтобы избежать кристаллизации ТЖ, нужно выбирать на замену ГЦС с поршнем из полимеров

Такой поршень отличается тем, что не взаимодействует с металлом корпуса, оказывает меньшее воздействие на зеркало цилиндра. Также можно обратить внимание на поршень из латуни, однако, стоимость детали очень высокая на фоне аналогов

Чтобы избежать кристаллизации ТЖ, нужно выбирать на замену ГЦС с поршнем из полимеров. Такой поршень отличается тем, что не взаимодействует с металлом корпуса, оказывает меньшее воздействие на зеркало цилиндра

Также можно обратить внимание на поршень из латуни, однако, стоимость детали очень высокая на фоне аналогов

Это приводит к образованию осадка. Чтобы избежать кристаллизации ТЖ, нужно выбирать на замену ГЦС с поршнем из полимеров. Такой поршень отличается тем, что не взаимодействует с металлом корпуса, оказывает меньшее воздействие на зеркало цилиндра

Также можно обратить внимание на поршень из латуни, однако, стоимость детали очень высокая на фоне аналогов

С учетом вышесказанного становится понятно, что своевременная замена тормозной жидкости позволяет значительно увеличить срок службы деталей тормозной системы и системы гидропривода сцепления

Важно понимать, что в ТЖ активно накапливается влага, антикоррозийные добавки срабатываются, скапливается осадок, повышается степень агрессивности к резиновым деталям и т.д.. По этой причине выполнять замену тормозной жидкости оптимально 1 раз в год или каждые 20-25 тыс. км

пробега. Такой подход позволяет продлить срок службы тормозных цилиндров и цилиндров сцепления

км. пробега. Такой подход позволяет продлить срок службы тормозных цилиндров и цилиндров сцепления

По этой причине выполнять замену тормозной жидкости оптимально 1 раз в год или каждые 20-25 тыс. км. пробега. Такой подход позволяет продлить срок службы тормозных цилиндров и цилиндров сцепления.

Напоследок отметим, что доливать тормозную жидкость нужно так, чтобы в бачок не попадала пыль, грязь и мусор. В противном случае мелкие частички могут работать подобно абразиву, быстро повреждая гладкие и чувствительные внутренние поверхности деталей тормозной системы и гидропривода сцепления.

Что такое гидравлический привод

Управление сцеплением в автомобиле осуществляется с помощью педали. Усилие от нее до диска может передаваться двумя способами:

  1. С помощью троса.
  2. Гидравлическим приводом.

Наиболее простым и распространенным является первый способ, при этом в «семерке» используется второй. Суть его, если не вдаваться в подробности, в следующем.

С помощью троса.
Гидравлическим приводом.

Вам будет интересно: Тюнинг «Октавии А7». Внешняя доводка. Тюнинг двигателя и салона

Вам будет интересно: Тормозные колодки на «Мазду-3»: обзор производителей, преимущества и недостатки, особенности замены, отзывы владельцев

Главный цилиндр сцепления ВАЗ 2107

Гидравлический привод муфты сцепления ВАЗ 2107 — оптимальный вариант для автомобилей с задним приводом. Важная роль в системе гидропривода отводится главному цилиндру сцепления (ГЦС).

Назначение ГЦС

ГЦС преобразует силу нажатия на педаль в давление рабочей жидкости (РЖ), которое через трубопроводы с помощью поршня рабочего цилиндра (РЦС) передаётся на шток вилки. Последняя в результате этого поворачивается на шарнирной опоре и перемещает нажимной подшипник, включая или выключая муфту сцепления (МС). Таким образом, ГЦС выполняет две функции:

  • преобразует нажатие на педаль сцепления в давление РЖ;
  • передаёт давление на рабочий цилиндр.

Принцип работы ГЦС

Для создания давления в гидравлической системе необходимы:

  • рабочая среда;
  • цилиндр с поршнем;
  • сила, которая заставит поршень двигаться.

В качестве рабочей жидкости в приводе МС ВАЗ 2107 используется тормозная жидкость (рекомендуется РОСА ДОТ-4), которая практически не сжимается и не оказывает негативного воздействия на резиновые изделия.

Поршень перемещается посредством штока, соединённого с педалью сцепления. Давление в системе создаётся по аналогии с медицинским шприцем за счёт того, что поршень и отверстие, через которое выталкивается РЖ, имеют разные диаметры. Отличается система от шприца тем, что в ГЦС предусмотрен принудительный возврат поршня в первоначальное положение. Кроме этого, учитывается нагрев РЖ и подвижных деталей в процессе работы.

Педаль перемещает толкатель, который, в свою очередь, двигает поршень и создаёт в системе гидропривода давление

Работает ГЦС следующим образом. Рабочая жидкость через отверстие 19 подаётся из бака в рабочую полость 22 перед поршнем. При нажатии на педаль 15 толкатель 16 перемещается и, упираясь в поршень 7, двигает его вперёд. Когда поршень перекроет отверстия 3 и 19, давление РЖ перед ним начнёт резко увеличиваться и передастся по трубопроводам поршню РЦС. Последний через толкатель повернёт вилку, и её передние концы передвинут муфту с выжимным подшипником (ВП) вперёд. Подшипник надавит на фрикционную пружину нажимного диска, который двинувшись в сторону ВП, освободит ведомый диск, и муфта выключится.

При освобождении педали начнётся обратный процесс. Давление на поршень исчезнет, и он за счёт возвратной пружины 23 начнёт переходить в первоначальное положение. Одновременно поршень РЦС возвратной пружиной вилки также начнёт двигаться в обратную сторону и создавать перед собой давление, которое через трубопровод будет передаваться обратно в ГЦС. Как только оно станет больше усилия возвратной пружины поршня ГЦС, он остановится. Через перепускной канал в поршне 21 под давлением окажется внутренняя поверхность плавающего уплотнительного кольца 20, выполняющего роль обратного клапана. Кольцо расплющится и перекроет перепускное отверстие 3 в корпусе цилиндра. В итоге останется небольшое избыточное давление, которое уберёт все люфты, образующиеся в результате износа толкателей, проушин вилки и выжимного подшипника. При повышении температуры в рабочей камере цилиндра произойдёт расширение всех деталей и рабочей жидкости. Давление перед поршнем повысится, и он немного сместится назад, открыв компенсационное отверстие 3, через которое избыток РЖ перетечёт в бачок.

Это пояснение нужно для того, чтобы понять, как важно следить за исправностью и чистотой ГЦС. Если забьётся компенсационное отверстие в поршне или в корпусе, внутри цилиндра быстро поднимется температура, которая создаст избыточное давление в главном цилиндре

Оно может выдавить прокладки, и жидкость начнёт подтекать. Педаль станет тугой, а уплотнительные кольца быстрее износятся.

Расположение ГЦС

Так как толкатель должен располагаться горизонтально и точно входить в свой поршень, ГЦС крепится на передней перегородке моторного отсека с левой стороны. По другому его установить невозможно — он прикручивается на две приваренные к перегородке шпильки. Для его демонтажа не нужны никакие дополнительные условия. Доступ к гайкам крепления, штуцерам трубопровода и шлангам бачка обеспечивается простым поднятием крышки капота. При этом не следует путать ГЦС с главным тормозным цилиндром (ГТС), который находится рядом, чуть дальше от боковины левого крыла. ГТС имеет большие размеры и более сложное устройство, к нему подходит больше трубок.

Почему надо менять сцепление

Для замены сцепления вам нужно будет запастись: Гаечным ключом «на 13», а так же ко всему этому нужно будет ещё взять два разных вида отвёрток (Плоская и крестообразная в этом случае), а так же необходимо обязательно запастись оправкой для центрирования диска сцепления которая в автомагазине стоит буквально рублей 100! (Как выглядит данная оправка о которой говорится в статье, вы сможете посмотреть чуть ниже в рубрике: «Для новичков!»)

Когда нужно менять сцепление?

В ходе эксплуатации сцепления у любого автомобиля со временем изнашивается, и первые признаки изношенного сцепления которые будет подавать автомобиль, это:

  • Повышенный шум который очень отчётливо начинает проявляться при переключении передач на автомобиле.
  • А так же могут происходить рывки при трогании с места на автомобиле, а так же они могут происходить и во время езды когда вы выжимаете педаль сцепления, затем включаете передачу и после чего при отпускании педали машина у вас чуть дергается вперёд.
  • Ещё ко всему этому при неисправности сцепления, может происходит эффект того что сцепление «Буксует». Это когда вы едете на автомобиле и при этом выжимаете педаль газа допустим в пол, а машина у вас не разгоняется но обороты двигателя резко при этом повышаются и даже доходят до красной зоны, вот этот эффект в народе и называется сцепление «Буксует».
  • И в завершение отметим ещё один эффект, под названием сцепление «Ведёт». Первые признаки этого эффекта заключаются в следующем, допустим вы включаете первую передачу а в это время педаль сцепления у вас ещё находится полностью выжатой, но даже не смотря на это автомобиль катиться. Вот этот эффект и называется сцепление «Ведёт».

Что же необходимо заготовить для того, чтобы отремонтировать сцепление своими руками:

  • Набор ключей
  • Отвертка (желательно тонкая)
  • Специальные пассатижи-съемники
  • WD-40 или аналогичное средство для удаления ржавчины
  • Нож
  • Тормозная жидкость
  • Шланг для прокачки
  • Емкость для прокачки
  • Шприц

Вот, пожалуй, и все, что необходимо.

Разжимные пассатижи (щипцы для стопорных колец)

Когда начнём ремонт рабочего цилиндра сцепления

Рабочий цилиндр сцепления имеет особое расположение, и традиционно находится на картере сцепления. Устройство рабочего цилиндра сцепления не имеет принципиальных отличий на различных моделях и марках автомобилей. Именно поэтому весь принцип ремонта или замены рабочего цилиндра сцепления одинаков, как на новых иномарках, так и на древних отечественных автомобилях.

Для того, чтобы стало возможным самостоятельное проведение ремонта или замены рабочего цилиндра сцепления необходимо знать само устройство и технологию его разборки. Данная процедура (разборки) этого механизма достаточно просто, если соблюдать определенные аспекты при попытке внедриться внутрь всего устройства.

Непосредственно в корпусе цилиндра находится несколько очень важных элементов, неисправность которых не может гарантировать успешной работы всей системы сцепления.

Таким образом в корпусе цилиндра располагаются: поршень, толкатель, уплотнительные кольца, пружина и штуцер для выпуска воздуха.

Вообще, тотальная замена рабочего цилиндра сцепления в сборе является уже последней мерой, когда иного выхода из положения нет. Это потому, что уже укомплектованы существующие ремонтные комплекты самыми изнашиваемыми деталями. И тем не менее, в последнее время качество резиновых деталей оставляет желать лучшего.

Первый признак неисправности и нарушения работы сцепления – это провал педали сцепления или ее чересчур мягкий ход. Но все же, это не повод, чтобы сразу же приступить к ремонту гидропривода. Для того, чтобы немного приспустить свои страсти и переживания нужно провести полную прокачку гидропривода сцепления.

Проблемы могут возникнуть тогда, когда во время прокачки гидропривода сцепления в тормозной жидкости обнаруживается воздух. Если такое произошло, то нужно задуматься о том, откуда он мог взяться. Зачастую, если в гидроприводе возникает воздух, то это свидетельствует о нарушениях герметичности в резиновых уплотнителях.

Производить прокачку гидропривода сцепления достаточно просто. К самому винту прокачки на рабочем цилиндре необходимо присоединить шланг. Другой его конец необходимо опустить в емкость с тормозной жидкостью. После этого нужно наполнить бачок главного цилиндра сцепления этой же тормозной жидкостью из емкости.

Рекомендуем: Какое должно быть давление в шинах автомобиля?

Далее, необходимо нажать на педаль до прекращения возникновения пузырьков из воздуха. Если же не произойдет прекращение возникновения пузырьков, то нужно начать ремонт самого гидропривода.

До этого момента нужно проверить наличие следов наружного протекания жидкости, которые могут быть на трубопроводе, обоих цилиндрах и в местах соединения.

Признаки неисправности ГЦС

Когда с главным цилиндром начинаются проблемы, чаще всего они проявляются утечкой гидравлической жидкости. Когда педаль сцепления начинает плохо срабатывать, первым этапом диагностики будет визуальный осмотр: любые потеки на цилиндре и даже просто слегка увлажненные уплотнители – признак проблемы, требующей решения.

В основном при проблемах с цилиндром начинаются провалы или тугой ход педали сцепления, «залипание» педали в нижнем положении.

Еще одной проблемой ГЦС является засорение отверстий в крышке бачка. Для нормальной работы уровень в бачке цилиндра должен свободно повышаться и понижаться, а для этого в крышке предусмотрены вентиляционные отверстия. Если они забиваются грязью, гидропривод начинает работать с затруднениями: педаль становится более тугой и плохо возвращается в исходное положение.

Устройство и принцип работы ГЦС

Начнем с того, что гидравлическое сцепление состоит из пары цилиндров (главный и рабочий цилиндр сцепления), которые позволяют работать гидроприводу сцепления. Что касается главного цилиндра, конструкция ГЦС и его принцип работы заключается в следующем:

  • усилие от педали сцепления через толкатель передается на шток. Далее поршень выдвигается, в результате происходит перекрытие клапана, в результате чего жидкость из той части цилиндра, где она сжимается, получает возможность вытекать в отдельный бачок;
  • сжатая в цилиндре жидкость проталкивается через штуцер, после чего происходит ее попадание в гидравлическую магистраль, по которой производится подача к рабочему цилиндру;
  • рабочий цилиндр воздействует на вилку, передавая на нее усилие. После того, как водитель отпускает педаль сцепления, поршень цилиндра возвращается обратно при помощи пружины.

Как видно, гидропривод сцепления работает аналогично другим системам (например, гидравлической системе тормозов), в основе которых лежит жидкость, которая под давлением почти не сжимается, однако происходит эффективная и быстрая передача усилия на исполнительные устройства.

Обратите внимание, при выборе новой детали нужно обязательно учитывать отдельные технические характеристики, способ крепления, подключения, наличие бачка в комплекте, материал изготовления корпуса, размеры, длину штока, диаметр штуцера и т.д. Другими словами, при выборе главного цилиндра на тот или иной автомобиль, нужно учесть ряд параметров и особенностей

Также рекомендуется отдельное внимание уделять материалу изготовления. Дело в том, что цилиндры бывают как стальными, алюминиевыми или чугунными, так и пластиковыми (изготовлены из полимеров)

Другими словами, при выборе главного цилиндра на тот или иной автомобиль, нужно учесть ряд параметров и особенностей

Также рекомендуется отдельное внимание уделять материалу изготовления. Дело в том, что цилиндры бывают как стальными, алюминиевыми или чугунными, так и пластиковыми (изготовлены из полимеров)
