Как правило, со сцеплением могут быть связаны следующие : появились характерные звуки при движении машины, имеются проблемы с переключением передач, при обгоне стало пропадать сцепление и так далее. Появление любого из этих признаков требует вмешательства в работу механизмов. Поскольку обращение в автосервис требует наличия у водителя немалой суммы денег, многие стремятся решить проблемы своими силами. Благо, замена сцепления вполне может быть выполнена самостоятельно.Если в дороге у вас появились характерные звуки при включении сцепления, можно вставить ключ между поводком троса и вилкой сцепления. Это временное решение проблемы позволит вам добраться до гаража без особых происшествий. В большинстве случаев замена сцепления требует снятия коробки переключения передач.

Поскольку цель снятия КПП — исключительно ремонт сцепления, то сливать из коробки трансмиссионное масло и выдергивать из нее привод не понадобится. Прежде чем снять сцепление, вам также нужно будет демонтировать АКБ, а также воздушный фильтр вместе с ДМРВ. После этого можно осуществлять такую операцию, как замена троса сцепления на ВАЗ 2110. Последовательность ваших действий должна быть следующей:

в первую очередь необходимо снять стартер, верхние болты крепления коробки передач к двигателю откручиваются, фишку датчика скорости необходимо отключить, а также демонтировать крепление жгута электрических проводов, автомобиль нужно поднять. а затем с правой стороны ослабить гайку привода (не до конца, она должна остаться наживленной), расположенная слева гайка скручивается полностью, откручивается рычаг подвески и шаровая опора, откручиваются два болта рычага подвески и сам рычаг передней подвески, снимается брызговик (нижняя защита двигателя), а также отключается фишка с выключателя заднего хода, нужно открутить реактивную тягу от коробки передач, а также снять и открутить картер сцепления (нижнюю крышку), на приводе управления коробки передач нужно ослабить гайку хомута кулисной тяги и выполнить отсоединение. При обратной установке КПП нужно не забыть отрегулировать кулису, нижние болт и гайку, являющиеся креплением коробки к двигателю, нужно открутить, под двигатель нужно поставить домкрат

Делать это нужно очень осторожно, чтобы не повредить поддон, КПП откручивается от подушки, с помощью домкрата опускается двигатель и снимается коробка

После того, как работы по демонтажу завершены, вы можете определить причину поломки сцепления. Очень часто нужна замена диска сцепления на ВАЗ 2110, но могут быть и другие варианты — например, выход из строя выжимного подшипника или износ корзины сцепления.

Последовательность ремонта сцепления

Собственно замена сцепления на ВАЗ 2110 выполняется в такой последовательности:

  • нужно открутить болты сцепления корзины. Если при визуальном осмотре окажется, что лепестки корзины очень сильно изношены, то эту деталь необходимо заменить,
  • также замена тросика сцепления может понадобиться, если очевиден износ этой детали,
  • для того, чтобы произвести замену корзины сцепления или диска, понадобится первичный вал КПП или оправка. Если будет иметь место смещение диска, то одеть коробку обратно не получится,
  • диск с оправкой вставляется в маховик,
  • затем производится установка корзины или сразу всего узла,
  • болты крепления корзины нужно закручивать не сразу, а по кругу, за несколько оборотов маховика,
  • далее необходимо смазать вал и произвести установку выжимного подшипника.

После выполнения любых ремонтных работ, будь то замена тормозных колодок на ВАЗ 2110 или ремонт сцепления, нужно осуществить сборку. В данном случае под сборкой понимается обратная установка коробки передач. В этом случае лучше всего производить монтаж узла, если автомобиль установлен над ямой. Если же возможности такой установки нет, то проблема эта решаема — но тогда вам понадобится помощник.

Автомобиль нужно опустить как можно ниже, при этом домкрат опускается под двигателем. Вначале вставляется левый привод и наживляется гайкой. Затем под коробку передач нужно подложить доску размером около шестидесяти сантиметров, а под нее — двойной кирпич. Таким образом, у вас получится рычаг, на который должен наступить помощник для того, чтобы коробка поднялась. А вы в это время установите КПП на место. Впоследствии выполняется дальнейшая сборка, регулировка сцепления и самой кулисы.

Важные особенности сборки сцепления

Правильная сборка этой запчасти у себя дома предполагает учет некоторых важных нюансов:

Когда вы занимаетесь центрированием диска, необходимо использовать специально предназначенную для этого оправку или же вооружиться первичным валом. Этот метод позволит поместить на свое место коробку передач. Когда работа по размещению шлиц вала в шлицы сцепления завершена, первичный вал легко вытащить наружу. Трос закрепляется к вилке и слегка ослабляется. Последующая регулировка проводится только тогда, когда сборка сцепления подошла к концу.

Не забудьте зафиксировать к панели управляющие рычаги и рычаг тяги. Хорошо затягивайте крепежи, чтобы они не раскрутились в дороге. Обязательно подключите аккумулятор и, наконец, подведите корпус фильтра, очищающего воздушные потоки.

Проводим замену не снимая КПП

Большинство водителей ВАЗ 2110 не обращают на явные признаки выхода диска сцепления. И здесь незаменимым будет напутствие опытных драйверов:

  1. Поставьте машину на стояночный тормоз.
  2. Заведите мотор.
  3. Выжмите левую педаль, затем перейдите на пятую передачу.
  4. Плавно отпустите рычаг управления.

Запах в салоне в сочетании с проблематичным переключением передач и частыми рывками во время езды говорят об износе ведомого диска. Поводами для симптомов служат:

  • ухудшения состояния фрикционных накладок;
  • увеличенное радиальное биение;
  • осажены пружины.

на первый взгляд кажется довольно кропотливым процессом, но это всего лишь иллюзия так, как на самом деле все довольно-таки элементарно. Самое основное, это следовать пошаговой инструкции, предоставленной нами ниже. Для работы вам понадобится стандартный набор инструментов, смотровое углубление или же подъемник и желательно, помощь второго человека.

Набор необходимых инструментов

Необходимые инструменты

Чтобы сделать замену диска ВАЗ 2110 вам потребуется следующий инструментарий:

  • комплект гаечных ключей;
  • комплект головок;
  • плоская отвертка;
  • монтировка или же труба-усилитель.

Работы необходимо производить во время выключенного зажигания, находясь в смотровой канаве или на подъемнике.

Инструкция по шагам

Замена сцепления нужна в следующих случаях:

  • механизм начинает «вести», то есть когда мощь мотора понижается;
  • сцепление функционирует не на полную силу, «тормозит»;
  • во время включения присутствуют постороннее звучание — щелчки; рывки и т. д.;
  • механизм прекращает работу сам по себе;
  • при нажатии на педель присутствует вибрация.

Замена сцепления ваз 2110 пошаговый инструктаж

Для того чтобы была произведена замена без снятия КПП, нужно:

Вывинтить скрепляющие левое колесо болты.
Поставить транспортное средство на домкрат.
Снимите колесо и вывинтите два скрепляющее нижнюю шаровую болта.
Снимите клемму с АКБ

Открепите ДМВР, затем ослабив скрепляющую стяжку гофри ДМВР выньте воздушный фильтр.
Выкрутите скрепляющий стартер болт в сторону коробки, вывинтите первый скрепляющий КПП болт.
Открепите разъём от датчика скорости, затем выкрутите .
Разберите продольную растяжку вместе с рычагом.
Вывинтите нижний скрепляющий стартер болт.
Открутите третий скрепляющий КПП болт.
Вывинтите два скрепляющих реактивную тягу болта.
Пустите гайку, находящуюся на стяжке привода управления коробкой, снимите тягу с коробки.
Обеспечьте мотор опорой, после чего вывинтите несколько скрепляющих заднюю подушку гаек.
Осторожно отодвиньте КПП от мотора, и опустите на землю.. Необходимо время от времени проводить диагностику транспортного средства, это поспособствует долгой службе механизма. Искореняя дефекты сцепления вовремя, вы тем самым обеспечите себе безопасную езду и оградите себя от внезапных проблем механизма в дороге

Искореняя дефекты сцепления вовремя, вы тем самым обеспечите себе безопасную езду и оградите себя от внезапных проблем механизма в дороге

Необходимо время от времени проводить диагностику транспортного средства, это поспособствует долгой службе механизма. Искореняя дефекты сцепления вовремя, вы тем самым обеспечите себе безопасную езду и оградите себя от внезапных проблем механизма в дороге.

Демонтаж сцепления

Как правильно и какой стороной поставить диск сцепления, этот вопрос возникает часто у начинающих автомобилистов, не обращающих внимания при выполнении работ на некоторые нюансы, игнорирование которых может привести к бесполезности ремонта и серьезным проблемам с машиной.

Приступая к снятию рассматриваемого узла, необходимо выполнить следующие требования:

  • Застопорить транспортное средство специальными клиньями;
  • Освободить кардан от КПП и рабочий цилиндр;
  • Отключить концевики проводки выключателя световых элементов заднего хода;
  • При помощи накидного ключа выкручивается пара крепежных гаек, фиксирующих подушку КПП, которая снимается. Далее, следует на предельно возможное расстояние убрать передающую коробку от движка так, чтобы переключатель уперся в днище;
  • Трансмиссия окажется висящей на входящем патрубке глушителя, поэтому желательно подстраховать заднюю часть коробки установкой добавочной подпорки. Отведя маховик, нужно отвинтить шесть крепежных болтов на корзине сцепления. Для удобства доступа к фиксирующим элементам, периодически следует проворачивать коленчатый вал;
  • В образовавшийся паз, путем сдвижки корзины сцепления, снимается диск. Для снятия самой корзины, потребуется сдвинуть ее в направлении двигателя. Далее, останется демонтировать вилку и выжимной подшипник.

Замена

Монтаж узла производится в зеркальной разборке последовательности. Предварительно следует в отверстие подшипника первичного вала КПП нанести специальную смазку, обработать площадь трения и прижимного диска чисткой тканью. Установка диска на свое место, производится выступающей частью, обращенной к корзине. Предварительно нанесенные метки на кожухе и маховике совмещаются для предотвращения разбалансировки.

В процессе проведения работ требуется отцентрировать ведомый диск по отношению к оси коленвала. Для этой процедуры применяют специальное правило (имитирует шлицевую часть первичного вала), которая после монтажа должна легко выниматься. Болты крепежа необходимо затягивать равномерными усилиями попеременно для препятствования сдвижки кожуха.

Заменили сцепление без снятия КПП и ямы. Рассказываю о способе

Процедура замены сцепления в автомобиле считается достаточно сложной. Для её выполнения, как правило, используется подъёмник или яма. Получить доступ к системе сцепления можно после снятия коробки передач, но некоторым умельцам удаётся избежать этой стадии работ. Я расскажу о способе поменять сцепление на автомобиле без демонтажа КПП, который сработает практически на любой машине с «механикой».

Нет смысла отрицать, что проще и быстрее поменять сцепление со снятием МКПП и подъёмником. Но порой стоимость услуг по замене на СТО превышает цену самих запчастей. Не у всех автолюбителей есть возможность заплатить за труд специалистов, поэтому они меняют детали самостоятельно. Сделать это можно даже во дворе

, если запастись терпением и вспомогательными средствами.

Я расскажу о том, как поменять сцепление без снятия КПП на примере «четырнадцатой». В теории этот способ, с небольшими изменениями, сработает и на иномарках различных производителей

. Для начала нужно поставить автомобиль на ровную поверхность и приподнять его. Сделать это можно при помощи домкрата, а затем подложить кирпичи. Без ямы и подъёмника полностью снимать КПП нельзя, иначе затем её будет не поставить назад.

Получаем доступ к коробке передач. На «четырнадцатой» для этого пришлось демонтировать крепление шаровой, краба, пару опор КПП и ступичную гайку, в общем всё, что есть на нашем пути к коробке

. Перед этим рекомендуется поддомкратить двигатель, иначе он будет ощутимо болтаться.

Осталось снять болты крепления МКПП и заменить их на аналогичные, но более длинные. На «ВАЗе» часто используют шпильки от блока двигателей «ГАЗели»

, в специализированных магазинах крепежа можно найти и другие варианты. Коробка передач вывешивается и держится на шпильках, благодаря чему открывается доступ к системе сцепления. Не составит труда поменятьдиски, корзину и даже выжимной подшипник

Важно не забывать отцентровать диски

Этот способ требует больше временных и трудовых затрат по сравнению с обычным. Однако, он позволяет заменить сцепление без наличия специального оборудования и даже ямы. Отмечу, что подобные работы следует выполнять с соблюдением мер безопасности

Источник

Меняем цилиндры

Менять главную цилиндрическую систему есть резон, если после замены уплотнительных колец не улучшилась функциональность системы. Замену на новые цилиндры сцепления устанавливают тогда, когда уже тормозная жидкость убегает даже после замены новых манжетов.

Процесс снятия рабочего цилиндра и установки выполняйте по схеме:

  • Избавляемся от пружины возле педали.
  • Откручиваем две гайки, что скрепляют цилиндр с коробкой передач;
  • Процесс откручивания резинового шланга, присоединенного к рабочему цилиндру, производиться на весу;
  • Прикручиваем к шлангу, во избежание утечки тормозного состава, цилиндр нового образца;
  • Выкачиваем все из цилиндра, выкручиваем штуцер, закрываем отверстие;
  • Откручиваем гайки, служащие креплением главному цилиндру с кузовом машины;
  • Чтобы рашплинтовать шарнир, связанный с педалью, нужно потянуть его на себя. Вытяните штифт, при этом произойдет отсоединение цилиндра от педали.
  • Два цилиндра устанавливайте по той же схеме, по которой разбирали.

Какой стороной ставить диск сцепления к двигателю? Как правильно?

Какой стороной ставить диск сцепления к двигателю? Как правильно?

Имею собственный, печальный опыт, неправильной установки диска маховика, когда всё собрал и при первом пуске сцепление напрочь отсутствовало, да ещё и звуки скрежета были слышны. Пришлось заново снимать коробку и менять стороной диск. Технически произошло вот что:

Ступица диска упёрлась в опорный подшипник маховика, а демпферные пружины в болты крепления маховика. Из-за этого между диском и маховиком образовался зазор в несколько миллиметров (правильно — рабочая часть диска сцепления должна плотно прилегать к рабочей поверхности маховика)

Корзина с обратной стороны надавила на диск, что привело к тому, что диск зажало между корзиной и маховиком. Даже при выжиме сцепления, выжимной подшипник не справлялся со своей работой, и диск сцепления оставался зажатым, но передача крутящего момента происходила от двигателя через зажатую ступицу и корпус демпферных пружин.

Что же делать, чтобы не ошибаться при установке диска сцепления. Есть три способа:

1) Некоторые производители маркируют стороны диска, куда какая должна смотреть, надписями на корпусе демпферных пружин. В зависимости от страны предназначения или производства, слова будут на разных языках.

Сторона КПП маркируется такими словами — GEARBOX SIDE, PP, Getriebeseite, GB SIDE, TRANS SIDE, T/M SIDE

Сторона ДВС маркируется такими словами — COTE VOLANT, FLYWHEEL SIDE, ENGINE SIDE, MOTOR SIDE, FW SIDE, SCHWUNGRAD-SEITE

2) Опытным путём, т.е. приложите диск разными сторонами к маховику и посмотрите, какая сторона лучше ляжет по всей поверхности, и ничем цепляться не будет. Но этот вариант может повести по ложному пути, так как некоторые диски сцепления имеют практически одинаковый вынос ступицы и не зависимо от стороны прилегания, цепляться не будет.

3) Самый хороший способ определить сторону, когда нет маркировки, это осмотреть сам диск сцепления, лучше всего использую мерительный инструмент (штангенциркуль — колумбик)

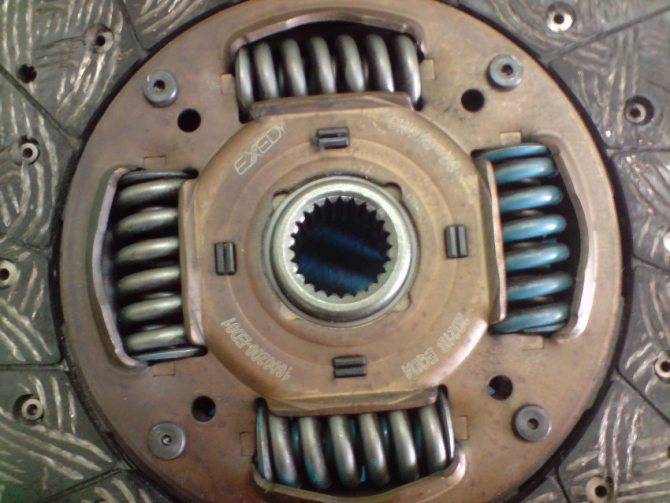

Вот сторона со стороны КПП, должна плотно лечь на корзину, как видите, с этой стороны ступица выпирает.

А в корзине есть специальный проём под корпус демпферных пружин, да и сами пружины процентов на 75 вынесены именно в сторону корзины (КПП)

А вот со стороны ДВС ,пружины выпирают меньше, процентов на 25, корпус посажен почти заподлицо с рабочей частью (фередо), ступица практически не выпирает.

Кстати вот она надпись «FLYWHEEL SIDE», означающая, что сторона направлена к маховику (двигателю)

Другие признаки неисправности сцепления

При критическом износе фрикционных накладок поведение автомобиля меняется в значительной степени. Ниже приведены признаки сгоревшей муфты:

  1. Затруднено начало движения. Машина может оставаться на месте даже когда педаль сцепления полностью отпущена. Это значит, что диск недостаточно прижат для передачи крутящего момента на трансмиссию. Здесь можно судить о критическом износе ведомого диска.
  2. Рывки автомобиля во время движения. В таком случае тронутся с места еще можно, однако старт будет создавать дискомфорт – машину сильно дергает. При наборе скорости рывки пропадают. Однако при следующей попытке поехать с первой передачи дергание и вибрация появится снова. Помимо этого, авто может нетипично разгоняться при переключении на повышенную скорость. Так как диск к маховику прижат недостаточно сильно, то и момент вращения передается прерывисто. У автомобиля теряется динамика разгона. Если разобрать муфту, можно увидеть люфт диафрагменных пружин. Они отвечают за компенсацию и сглаживание нагрузок, идущих от маховика к трансмиссии. При выявлении такого люфта, механизм подлежит замене.
  3. Свободный ход педали муфты.

По этим признакам можно судить о неисправности сцепления без дополнительной диагностики. Однако для получения полной картинки лучше обратиться к специалистам.

После тога как мы определились с поиском неисправности, пришло время подобрать лучший комплект сцепления для вашего автомобиля наш рейтинг.

Порядок работы при замене агрегата трансмиссии

Если в процессе эксплуатации машины проявляется какая-то из перечисленных неисправностей, то нужна замена сцепления. Причем независимо от того, требуется ли поменять весь агрегат или возможен ремонт сцепления, в любом случае необходим комплекс работ по отстыковке КПП от двигателя.

Работа эта достаточно трудоемкая, ее можно поручить специалистам на автосервисе, но также возможна замена сцепления своими руками. Можно поменять агрегат в сборе или же, если из строя вышел только один из элементов этой системы, то вполне вероятна замена диска сцепления, могут быть установлены новая корзина сцепления или муфта сцепления.

Перед началом работ нужно загнать машину на смотровую яму и подготовить рабочее место и автомобиль. Из материалов и инструмента необходимы:

  • домкрат, для того чтобы снять левое колесо;
  • подкладочные доски, которые нужны в качестве упора при опускании отсоединенной от двигателя КПП;
  • емкость под масло, если потребуется его сливать из коробки;
  • торцовые и рожковые ключи на «17» и «19», а также труба-усилитель;
  • набор отверток с разными жалами;
  • оправка, которая нужна, если будет делаться замена диска сцепления;
  • ветошь.

Порядок действий при отстыковке КПП от двигателя следующий:

Установить машину на смотровой яме. Колодками закрепить ее на месте, чтобы избежать случайного движения автомобиля во время разборки агрегатов. Затем поддомкратить левое переднее колесо и снять его. Для большей устойчивости установить под кузов с этой стороны козлы. Подкладочные доски установить поперек ямы под двигателем и коробкой, чтобы можно было обеспечить упор при опускании. При необходимости уложить на доски упорные бруски. Открутить два нижних болта шаровой опоры.
Открыть капот и снять клеммы с аккумулятора. Отсоединить ДМРВ (датчик массового расхода воздуха) и, ослабив гофры, убрать воздушный фильтр.

Отсоединить тросик привода от вилки агрегата.
Отстыковать стартер от корпуса КПП, открутив нужный болт. Рядом находится два болта крепления КПП к двигателю, их также надо открутить.
Отсоединить датчик скорости и тросик спидометра.
Снять продольную тягу с рычагом.

Отвернуть нижний болт крепления стартера, болт КПП находящийся рядом, а также еще один крепежный болт, который находится рядом с правым ШРУС.
Снять реактивную тягу с коробки, открутив крепежные болты.
Открутить две гайки крепления задней подушки ДВС

Это нужно, чтобы имелся свободный ход при некотором проседании силового агрегата.
Осторожно сдвигая коробку назад, вытащить первичный вал из маховика и опустить коробку на подготовленные опоры.

Теперь может быть откручена корзина сцепления.

Перед тем как снять весь агрегат с вала, необходимо установить оправку, чтобы не выпал ведомый диск. Это делается в том случае, если замена диска сцепления не планируется, а требуется профилактическая чистка или меняется только подшипник и муфта сцепления.

Замена сцепления целым агрегатом возможна в случае обнаружения износа как ведущего, так и ведомого дисков. Это говорит о том, что агрегат подвергался большим нагрузкам. В остальных случаях нужен визуальный осмотр и замена отдельных элементов системы.

Если при осмотре агрегата обнаружено, что лепестки пружины нажимного диска изношены, корзина сцепления должна быть заменена. Также осматривается поверхность нажимного диска, на которой не должно быть сколов, задиров и царапин. Такая запчасть к эксплуатации не допускается. Замена корзины сцепления необходима также в случае коробления нажимного диска.

Сняв ведомый диск, надо уложить его на ровную поверхность и осмотреть. Замена диска сцепления нужна, если фрикционные накладки сильно выработаны или стерты неравномерно. Также это делается, если повреждены пружины.


Ведомый диск

Обычно, негодные детали меняются на новые, купленные в автомагазине. Тем не менее возможен ремонт сцепления.

Так, ремонт диска сцепления может быть сделан, только если необходима замена фрикционных накладок. Они продаются отдельно и могут быть наклепаны на старый диск, если он не поврежден и не деформирован.

Ремонт корзины сцепления также возможен, если нужна замена нажимного диска или диафрагменной пружины.

Бензопила

Сцепление деревообрабатывающего устройства является центробежным и автоматически срабатывает при изменении частоты вращения двигателя. Если скорость мала, элементы механизма прижимаются к валу. Таким образом, вращательное движение не передается в звездочку. С увеличением скорости элементы расходятся и прижимаются к барабану, тем самым приводя к вращению цепи.

Характерным свойством этого типа устройства является торможение, когда цепь замедляется. Таким образом, оказывается, чтобы избежать некоторых сбоев. Но все же эта система подвергается огромной нагрузке, поэтому необходимо систематически проводить профилактический осмотр и ремонт.

Советы и рекомендации по замене сцепления ВАЗ 2107-2101

Самым главным советом является использование при проведении данной процедуры только оригинальных пронумерованных запасных частей. Даже при ремонтных работах по починке или замене отдельных элементов системы также стоит пользоваться исключительно качественными деталями. Это не только поможет избежать проблем с поломками в будущем, но и не сильно ударит по кошельку владельца, ведь переплата за качественную запасную часть при владении автомобилем АвтоВАЗа незначительна в сравнении с дешевым аналогом.

Также при осуществлении данных работ без демонтажа коробки обязательным условием является наличие ямы в гараже или подъемника, так как узкое тесное пространство под капотом фактически не позволит провести работу с верхней части автомобиля.

Какой стороной ставить диск сцепления на ВАЗ 2107-2101

Распространенная проблема, возникающая при повторной сборке сцепления ВАЗ 2107. это ситуация неправильной установки корпуса диска в систему. Это может привести к печальным последствиям в виде заклинивания системы при запуске двигателя и переключении передач, ведь изнанка противоположной стороны по своим размерам полностью соответствует сиденью. Во избежание путаницы поместите диск с корзиной стороной, соответствующей внутренним лепесткам. Эти вкладки должны указывать внутрь на перевод. Некоторые производители специально для этого штампуют стрелки, что иногда значительно облегчает работу обычным автовладельцам.

Что в итоге

Как видно, при наличии определенных навыков процесс замены диска сцепления не является сложным. Наиболее трудоемкой операцией является получение доступа к самому сцеплению, особенно на автомобилях с передним приводом.

Что касается самой замены диска и как правильно поставить диск сцепления, а также частого вопроса, какой стороной ставить ведомый диск сцепления, нужно учитывать, что диск ставится к корзине той частью, где выступают пружины демпфера.

Передачи (скорости) МКПП не включаются после замены сцепления: основные причины, настройки и регулировки. Диагностика неполадок, полезные советы.

Как заменить сцепление на роботизированной коробке DSG/S-Tronic. Признаки необходимости замены, снятие и установка сцепления ДСГ, калибровка и адаптация.

Двойное сцепление: устройство, назначение, принцип работы и особенности. Как работает коробка с двойным сцеплением, надежность, ресурс, плюсы и минусы.

Виды привода сцепления. Если падает педаль сцепления, сцепление стало мягким, возникли проблемы со сцеплением: причины и ремонт основных неисправностей.

Роботизированная коробка DSG: основные недостатки и слабые стороны данной трансмисcии. Надежность DSG (DSG 6 и DSG 7), гарантии на коробку, ресурс ДСГ.

Как поменять масло в коробке DSG: замена масла в КПП ДСГ. Что нужно учитывать при замене, подбор масла для DSG, советы и рекомендации.

УСИЛЕНО ДЛЯ «БЫЧКА»

УСИЛЕНО ДЛЯ «БЫЧКА»

СЦЕПЛЕНИЕ АВТОМОБИЛЕЙ ЗИЛ МОДЕРНИЗИРОВАНО

ТЕКСТ / СЕРГЕЙ ГЛАЗАЧЕВ, ЛЕОНИД ТАРАСОВ, АМО «ЗИЛ»

С весны нынешнего года завод устанавливает на часть автомобилей семейства «Бычок» более мощные двигатели семейства Д-245 (они развивают 100 кВт против прежних 76). «Сильный» мотор потребовал усиленного сцепления. Начиная с апреля завод поэтапно внедряет модернизированную конструкцию, распространяя ее и на машины ЗИЛ-433360, 494560 с бензиновыми моторами ЗИЛ-508.

В ведомом диске усилена демпферная часть: пружины завулканизированы резиной. Применены безасбестовые фрикционные накладки. Чтобы они меньше изнашивались и сцепление включалось плавно, со стороны короткой части ступицы накладка закреплена на диске через упругие пластины. Толщина рабочей части диска в свободном состоянии увеличилась. Наружный диаметр не менялся — 340 мм (размерность ЗИЛ-130).

Отличить усиленные ведомые диски проще всего по расположению заклепок (рис. 1).

Для дизельных двигателей усиленный ведомый диск в сборе имеет номер 3250–1601130, для карбюраторных — 055030–1601130. Они различаются между собой длиной ступицы — 50 мм для бензинового мотора, 43 мм — для дизеля.

В нажимном диске c кожухом по-иному отрегулировано положение рычагов, чтобы увеличить перемещение потолстевшего нажимного диска (рис. 2). Установлены более сильные пружины, которые от прежних можно отличить по длине в свободном состоянии — 65 мм вместо 63 мм. Обозначение нажимного диска с кожухом осталось без изменения — 130–1601090; его можно устанавливать на автомобили прежних выпусков совместно с ведомыми дисками 130–1601130 или 431900–1601130.

Под болты крепления сцепления, между кожухом и маховиком, теперь установлены шайбы 3250–1601127 толщиной 1 мм (8 шт. на комплект).

В привод сцепления внесены следующие изменения: установлен оригинальный рычаг вилки с плечом 60 мм (было 70 мм); свободный ход рычага, измеряемый по оси соединительного пальца, отрегулирован в пределах 5–6 мм. Кроме того, заменен кронштейн крепления пневмогидроусилителя (ПГУ); номера новых деталей начинаются с обозначения 3250.

На ранее выпущенные автомобили можно ставить усиленные ведомые диски сцепления. Для этого придется установить ряд оригинальных деталей (шайбы, рычаг вилки, кронштейн ПГУ) и самостоятельно выполнить регулировки, о которых сказано выше. Помните, что «дизельные» и «бензиновые» диски отличаются; при установке ведомого диска короткая часть ступицы должна быть обращена к нажимному диску и коробке передач.

Рис. 1. Расположение заклепок на новом (а) и старом (б) ведомых дисках сцепления.

Рис. 2. Регулировка положения рычагов нажимного диска.

Что в итоге

Как видно, при наличии определенных навыков процесс замены диска сцепления не является сложным. Наиболее трудоемкой операцией является получение доступа к самому сцеплению, особенно на автомобилях с передним приводом.

Что касается самой замены диска и как правильно поставить диск сцепления, а также частого вопроса, какой стороной ставить ведомый диск сцепления, нужно учитывать, что диск ставится к корзине той частью, где выступают пружины демпфера.

Передачи (скорости) МКПП не включаются после замены сцепления: основные причины, настройки и регулировки. Диагностика неполадок, полезные советы.

Как заменить сцепление на роботизированной коробке DSG/S-Tronic. Признаки необходимости замены, снятие и установка сцепления ДСГ, калибровка и адаптация.

Двойное сцепление: устройство, назначение, принцип работы и особенности. Как работает коробка с двойным сцеплением, надежность, ресурс, плюсы и минусы.

Виды привода сцепления. Если падает педаль сцепления, сцепление стало мягким, возникли проблемы со сцеплением: причины и ремонт основных неисправностей.

Роботизированная коробка DSG: основные недостатки и слабые стороны данной трансмисcии. Надежность DSG (DSG 6 и DSG 7), гарантии на коробку, ресурс ДСГ.

Как поменять масло в коробке DSG: замена масла в КПП ДСГ. Что нужно учитывать при замене, подбор масла для DSG, советы и рекомендации.

Муфта сцепления трактора Т-25, ее схема и регулировка

В нынешней статье мы разглядим один из принципиальных моментов в работе с трактором Т-25 – схему и механизм работы сцепления. Также подвергнутся рассмотрению главные конструктивные моменты корзины (муфты) сцепления, данные ценные советы как сохранить его целостность и продлить срок службы, также произвести регулировку.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
