Что такое трос механической коробки передач: принцип работы и замена тросов МКПП

Как пользоваться МКПП?

Знать устройство механических коробок передач должен каждый водитель, иначе он не научится правильно пользоваться ею. Новичкам бывает сложно разобраться в принципе работы КП. Приведем пошаговую инструкцию, помогающую научиться езде на «механике».

Старт

Когда новичок впервые садится за руль механики, ему нужно понимать, что его действия должны быть последовательными. Пристегнув ремень, водителю стоит настроить сиденье, заняв комфортное положение для нажимания педалей.

Рычаг переключают в нейтральный режим. С этого положения получится двигаться в любую сторону. Чтобы машина поехала, нужно надавить сцепление, включив скорость, отпустить его и одновременно нажать на газ. Делать этого следует плавно, иначе двигатель заглохнет. Если на улице мороз, эксперты советуют стартовать со второй передачи. Это поможет избежать пробуксовки.

Езда

Чтобы езда на автомобиле доставляла удовольствие, нужно понимать, как правильно управлять им.

Верное нажатие педалей обеспечивает плавную динамику коробки, продлевает ее срок службы, снижает затраты топлива. Главное – пристально следить за тахометром. Если он показывает 2,5-3,5 тыс км., то переключать скоростной режим не требуется. Если показатели выше, то следует сразу переключиться, снизив нагрузку на двигатель.

Во время разгона автомобиля водителю следует переключать скорости поэтапно, от первой до последней. Чтобы не допустить поломки валов коробки, необходимо выжимать сцепление до упора.

Механическая коробка может помочь водителю в случае, когда не работают тормоза. Он сможет затормозить двигателем. При этом не нужно повышать обороты. Когда скорость снизится, машина остановится.

Снижение скорости, торможение

Чтобы снизить скорость, водителю нужно переключиться на низкую передачу. Если скорость для заданной передачи будет слишком низкая, машина начнет дребезжать. Для снижения скорости советуем надавить на сцепление, отпустить педаль газа и сразу переключить скорость. После этого нужно отпустить сцепление и нажать на газ одновременно с этим.

Чтобы остановить транспорт, нужно нажать педаль тормоза. Как только авто будет ехать при скорости 15 км/час, он начнет слегка дребезжать. В это время следует надавить на сцепление, поставить рычаг на «нейтралку» и завершить все нажатием тормоза. Останавливаться разрешено на любой скорости. Главное, нажать сцепление, тормоз и переключиться на нейтральный режим. Для того чтобы улучшить навыки вождения на автомобиле с механической коробкой передач, рекомендуем воспользоваться услугами автоинструктора МКПП.

Трос переключения передач Лада Гранта, Калина /ВАЗ-2192, 2194 тросовый привод КПП (к-т 2 шт.)

Уважаемые покупатели, во избежание ошибок при отправке троса переключения передач Лада Гранта, Калина 2 / ВАЗ-2192, 2194, в строке «Комментарий» указывайте тросовый привод КПП или тяговый привод КПП или модель вашего автомобиля, год выпуска.

Разработки АвтоВАЗа не стоят на месте и в 2013 году руководство компании, вместе с конструкторским отделом решили перейти на новый вид коробки передач с тросовым приводом. Эти КПП устанавливаются на автомобили Лада Гранта, Калина 2.

В отличие от обычной коробки передач, коробка с тросовым приводом получила некоторые улучшения и модернизации.

Коробка с тросовым приводом представляет собой конструкцию, позволяющую переключать передачи посредством специального тросика. Благодаря такому упрощению устраняются некоторые сложности и проблемы. Теперь не нужно прикладывать усилия для переключения передачи.

Устранение вибраций, которые передаются двигателем на кузов, — такова основная задача тросового привода.

Дело в том, что трос призван гасить вибрации, распространяющиеся по тяговой связи механической коробки. Кроме этого, привод способен устранить множество мелких вибраций на сидениях или на педалях сцепления. Благодаря этому эффекту вы сможете почувствовать заметный комфорт.

Тросовая система переключения передач включает в себя механизм переключения и устройство для управления приводом, а также тросы, транслятор и реактивную тягу. В гнездах опоры, которые закреплены к корпусу коробки передач, установлены оболочки концов тросов. Оболочки тросов закреплены двойными хомутами по длине. С одной стороны, концы тросов шарнирно соединяются с рычагом управления, а с противоположной стороны они располагают шарниры соединяющие с механизмом переключения.

Благодаря опорам, которые состоят из кронштейнов с установочными гнездами для троса, теперь есть возможность изменять угол направления тросов. Кронштейны, стенки которых расположены перпендикулярно поверхности сопряжения кронштейнов с пластинами оперения, закреплены на опорных пластинах в одном из ряда расчетных положений. При этом положении стенка с гнездом ориентирована на одно и то же с тросом направление.

Тросы переключения передач нельзя менять по отдельности, так как они относятся к одному узлу.

В прежних конструкциях для того чтобы включить передачу, водитель прибегал к использованию кулисы-рычага, посредством которого вибрация передаётся от двигателя на рычаг. В обновленной версии коробки использованы многоконусные синхронизаторы, вносящие вклад в повышение четкости переключения передач. Схемные решения повышают эксплуатационную надежность конструкции.

Сравнение стандартной КПП с тяговым приводом и КПП с тросовым приводом:

— На коробке передач с тяговым приводом были установлены тросы, для уменьшения вибрации;

— На 1 и 2 передачи установлены многоконусные синхронизаторы, чтобы уменьшить усилие для переключения;

— Увеличился размер сцепления до 215 мм;

— Стартер расположен вдоль мотора, а не КПП, в связи с изменением трансмиссионной конструкции;

— Уменьшен угол скоса зубьев синхронизатора со 125 градусов до 100, для облегчения переключения передач;

— Перенесен механизм выбора передачи наверх, для устранения течи масла, этот нюанс дал толчок к разработке новой схемы переключения и изменения конструкции;

— Уменьшен объем заливаемого смазочного материала с 3,3 л до 2,2 л.;

— Установлена селекторная пластина, которая позволяет более четко переключать передачи;

— Заливается полусинтетическое масло, вместо минерального масла;

— Разработана специальная блокировка, чтобы случайно не включить задний ход.

Другие артикулы товара и его аналогов в каталогах: 21901170311320.

ВАЗ 2190/Гранта, ВАЗ 2192, 2194/Калина 2.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить трос переключения передач 21901-20 в сборе в автомобиле семейства Лада Гранта, Калина 2 с тросиковым КПП.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ

У старой коробки он расположен внизу и купается в масляной ванне. После ночевки на морозе масло густело, оттого переключать передачи первые несколько километров было трудно. Кроме того, в нижней части коробки находились фиксаторы штоков и вилки заднего хода, выключатель фонарей заднего хода, сальник выбора передач — всё это потенциальные источники течи. Герметики и прочие материалы, конечно, помогали, но радикально проблему удалось решить только переносом механизма наверх.

Новый механизм — это отдельный модуль. Его можно установить в последнюю очередь и демонтировать при необходимости без разбора коробки. Это технологично не только в производстве, но и при ремонте. Уже на стадии концепции, разработанной вазовцами, в нем появилась селекторная решетка, четко повторяющая схему переключения передач и задающая ход рычага при выборе передач. В механизме предусмотрели блокировку от случайного включения заднего хода, который доступен только из «нейтрали».

Воплотив концепцию в металле и заставив правильно работать, узел отдали на доводку немецкой (Scha¨ffler), издавна занимающейся инжинирингом и производством деталей двигателей, трансмиссий и шасси. Одно из самых любопытных изменений, предложенных иностранными специалистами, — так называемая трехмерная центральная пластина вместо нескольких возвратных пружин и блокировок. Ее пространственная форма рассчитана сложной компьютерной программой, а оборудование для изготовления требует высокой точности. Ведь по этой пластине гуляет шарик центрального фиксатора, именно она задает необходимые усилия при включении и выборе скоростей.

Характеристики механизма подбирали на оригинальном симуляционном стенде. Испытатель усаживается на сиденье и начинает перебирать передачи, автоматика же имитирует схему переключения, усилия и ходы рычага, реализованные на конкретном серийном автомобиле. Можно подгрузить и свой вариант настроек. Не нравится излишне тугой рычаг? Пара ударов по клавиатуре — и усилия снижены. Так, шаг за шагом, подобрали оптимальные настройки для «восемьдесят первой». Компьютер обработал данные и выдал параметры для построения точной математической модели, по которой изготовили те самые хитрые центральные пластины.

Покупка тросиков и рубашек

Качественно изготовленные детали обеспечивают долгую и безопасную работу велосипеда. Какими должны быть приобретаемые тросики и рубашки?

Внимание следует обращать на материал изготовления. Тросики должны быть выполнены из нержавеющей стали.
Трос должен быть отшлифованным.
Рубашку следует выбирать с покрытием

Например, тефлоновым. Главное, чтобы он был низкофрикционным.
Не экономьте на деталях. Лучше отдавать предпочтение проверенным и известным производителям.

Средняя стоимость тросов и рубашек для них приблизительно одинаковая. Она начинается на 80-100 рублях и доходит до 200 и более в зависимости от страны-производителя. Не забудьте приобрести дополнительно наконечники и мощные острые кусачки для работы.

Что нужно знать про тросики и рубашки?

Две этих детали обуславливают одну и ту же функцию — передача усиления от тормозной ручки либо переключателя. Трос располагается внутри рубашки и изготавливается из тефлона либо проволоки. Причем проволока должна быть скрученной и стальной. Что касается рубашек, их делают из гибкой стали, которую сворачивают в спираль. Тросики и рубашки друг без друга не способны функционировать, так как рубашка находится поверх троса. Поэтому обеим деталям нужно уделить достаточно внимания.

Так как конструкция из тросика и рубашки несет определенную весовую нагрузку, на некоторых моделях велосипедов предусмотрено понижение веса через держатели. Они делят рубашку на несколько секций и располагаются на вилке и раме. Каждый держатель представляет из себя небольшое углубление, куда вставляется трос. Рубашки подразделяются на 2 вида:

  1. Классические спиральные. Из-за прочно сплетенной проволоки рубашка почти не растягивается и не сгибается. Чтобы не возникало чрезмерного трения тросика и спиральной рубашки, последнюю обертывают тонким слоем пластика. Иногда, чтобы свести трение практически к нулю, пластиком обертывают и тросик. Кстати говоря, раньше приходилось обе детали смазывать маслом за неимением пластика.
  2. Несжатые рубашки для переключателей. Относительно новое изобретение, являющееся отличной альтернативой спиральным рубашкам. Здесь проволока располагается не по спирали, а почти параллельно длине. Их соединяют, используя два слоя пластика. Преимуществами данной системы является неизменная длина в процессе сгибания, а также стабильно передаваемый сигнал к переключателю передается максимально четкий.

Виды оплёток (рубашек) .

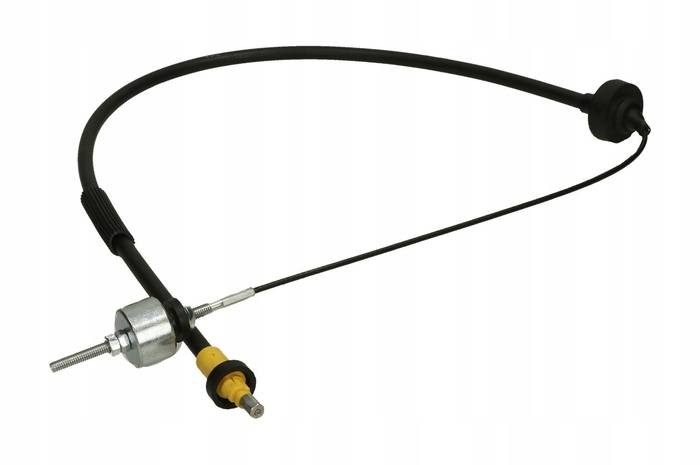

Устройство троса сцепления

По мнению экспертов в машиностроении, одной из важных составляющих в автомобиле с механической коробкой считается трос сцепления. Он находится в специальной оболочке, которая защищает его от механического воздействия, и связывает вилку с педалью. К примеру, вы нажали на педаль, трос передал усилие рычажной передаче, которая помогла вилке изменить положение и также поспособствовала отключению сцепления.

Иностранные производители в редких случаях оборудуют транспортные средства подобным механизмом. Они предпочитают применять гидравлику, которая в работе менее проблематична. Для отечественных же автомобильных предприятий использование данного устройства – обычная практика. Хотя такая система и обладает рядом минусов, которые известны всем водителям российских машин.

В процессе работы трос сцепления требует периодической регулировки, потому что привод изнашивается при эксплуатации. Например, происходит обрыв либо появляется ржавчина. В связи с этим автовладелец машины с МКПП должен знать, как быть, если возникнет описанная выше ситуация.

Далее вы узнаете, как самостоятельно провести регулировку троса. Перед этим рассмотрим, что собой представляет данный механизм. Одним концом трос крепится винтами к педали. Вторым – к расположенной в щите специальной втулке. При этом он прикручен к педали основательно, а вот к втулке не так сильно, чтобы устройство без проблем совершало вращения на оси.
