Датчик уровня охлаждающей жидкости – не дай мотору авто закипеть!

Экскурс по брендам

При подборе аналогов советуем обратить внимание на продукцию вот таких ] FAE (Испания), Blue Print (Великобритания), EPS (Италия). Отличные запчасти поставляет Nipparts (Нидерланды), среди которых можно найти ДТОЖ практически для всех азиатских автомобилей. Также неплохие аналоги по доступной цене предлагают Fenox (Беларусь), Era (Италия)

Качество датчиков очень высоко, хотя и серьезно уступает OEM-комплектующим. Если ваши финансы сильно ограничены, имеет смысл брать датчик белорусской фирмы

Также неплохие аналоги по доступной цене предлагают Fenox (Беларусь), Era (Италия). Качество датчиков очень высоко, хотя и серьезно уступает OEM-комплектующим. Если ваши финансы сильно ограничены, имеет смысл брать датчик белорусской фирмы.

Не советуем брать аналоги малоизвестных фирм. Поскольку датчик представляет собой пусть и простое, но все же электрическое устройство, низкое качество его исполнения наихудшим образом скажется на работе двигателя. Всякая экономия здесь оказывается сомнительной. Лучше всего переплатить, но взять оригинал – в долгосрочной перспективе он будет работать лучше всякого аналога.

Датчик уровня охлаждающей жидкости не дай мотору авто закипеть

Датчик уровня топлива ДУТ автомобилей ВАЗ 2108, 2109, 21099

Если датчик уровня охлаждающей жидкости, который располагается в расширительном бачке вашего транспортного средства, находится в неисправном состоянии, риск перегрева двигателя автомобиля увеличивается в разы. По этой причине всегда следует контролировать функциональность указанного элемента.

Датчик уровня антифриза – что он собой представляет?

Самым дорогостоящим и по-настоящему важным узлом любого современного транспортного средства, конечно же, является его двигатель

Все это прекрасно понимают, но далеко не каждый автомобилист уделяет должное внимание мотору своей машины. А ведь выход двигателя из строя влечет за собой длительной простой автомобиля, вызванный необходимостью сложного (и понятное дело дорогого) ремонта. Нередко причиной поломки «сердца» авто становится закипание мотора

Данное явление достаточно легко предупредить, если постоянно следить за сигналами, которые посылает датчик давления охлаждающей жидкости

Нередко причиной поломки «сердца» авто становится закипание мотора. Данное явление достаточно легко предупредить, если постоянно следить за сигналами, которые посылает датчик давления охлаждающей жидкости.

Он представляет собой герметизированный переключатель (геркон), изготовленный из специального материала с ферромагнитными свойствами (чаще всего используется пермаллоевая проволока).

Этот механизм располагает пружинными контактами, которые при повышении напряженности магнитного поля соприкасаются друг с другом (происходит замыкание контактов). После того как напряженность поля снижается, отмечается размыкание контактов (пружины вновь занимают свое начальное положение). Существует три типа герконов, которые могут функционировать на:

  • переключение электрической сети;
  • замыкание сети;
  • размыкание сети.

Как проверить уровень охлаждающей жидкости?

Опытные водители достаточно часто проверяют уровень антифриза визуально, не всегда надеясь на датчик. Осуществить такую проверку совсем несложно. Требуется лишь посмотреть на расширительный бачок (в зависимости от транспортного средства он может располагаться в разных местах авто), чтобы определить недостаточный (низкий) уровень охлаждающей жидкости.

На холодном моторе охлаждающий состав должен находиться между минимальной и максимальной отметками, нанесенными на бачок. А на хорошо прогретом двигателе допускается и некоторое повышение уровня над максимальной отметкой. На полностью исправном авто датчик уровня охлаждающей жидкости незамедлительно посылает сигнал о снижении объема антифриза. Водитель видит его на панели приборов (загорается лампочка-сигнализатор) и выполняет доливку тосола или другого охлаждающего состава.

Обратите внимание! Специалисты не рекомендуют доливать в систему охлаждающую композицию на сильно прогретом моторе. Нужно дождаться остывания двигателя, и только после этого добавлять антифриз. Кроме того, нежелательно доливать в бачок исключительно воду

Не пытайтесь сэкономить на антифризе, так как он обладает особыми характеристиками, которые защищают головки блока цилиндров, изготовленные из алюминия, от ржавления

Кроме того, нежелательно доливать в бачок исключительно воду. Не пытайтесь сэкономить на антифризе, так как он обладает особыми характеристиками, которые защищают головки блока цилиндров, изготовленные из алюминия, от ржавления.

Датчик уровня охлаждающей жидкости – замена геркона

Если особого желания отправляться на автосервис нет, а герметизированный переключатель вышел из строя, можно самостоятельно выполнить его замену. Сделать это вполне реально. Для этого потребуется:

  • слить из расширительного бачка антифриз;
  • снять воздушный фильтр;
  • вынуть геркон из резинового чехла.

После этого на освободившееся место устанавливают новый датчик, руководствуясь маркировочными символами, которые нанесены на корпус герметизированного переключателя. Все операции выполняются руками и гаечным ключом (для большинства моделей герконов – на «21»).

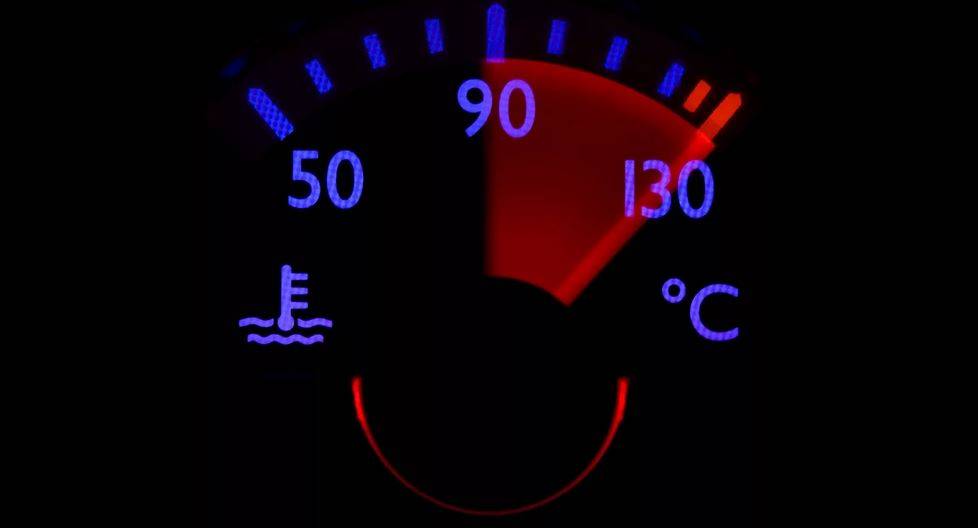

Почему горит лампочка температуры на панели автомобиля

Ещё не так давно автомобили были устроены довольно просто. Посмотрите на приборные панели любого старого авто – спидометр, тахометр да пара индикаторов. Но всё меняется. Машины в техническом плане становятся всё совершеннее и совершеннее. Соответственно усложняется и приборная панель. Разобраться самому стало непросто. А продавцы в автосалоне частенько манкируют своими обязанностями. Дескать, не надо обращать внимания на эти значки, горят и пусть себе. Но это не так.

Если горит датчик температуры, то стоит сразу обратить на это внимание

Индикаторы сигнализируют об опасных изменениях параметров работы автомобиля. Поэтому автомобилист должен не только знать, почему горит лампочка температуры двигателя, но и уметь принять необходимые меры.

У вас загорелся индикатор температуры

Эта лампочка загорается тогда, когда вы включили зажигание. Это нормально. Но через несколько секунд после начала работы двигателя она должна погаснуть. Если продолжает гореть, значит уровень охлаждающей жидкости в системе охлаждения слишком низок либо имеется неисправность самой системы. Бывает, что индикатор загорается непосредственно во время движения. Это опять же может быть следствием недостатка антифриза. Ещё вариант – система охлаждение уже не справляется с ростом температуры агрегата.

Стоит отметить, что цветовая индикация у разных марок автомашин может сильно отличаться. Например, синий цвет свидетельствует о низкой температуре «движка», а красный – о высокой. Узнать об этих тонкостях можно из инструкции по эксплуатации конкретного автомобиля.

Почему температура двигателя так важна

Двигатель внутреннего сгорания, который устанавливается на современные автомобили, агрегат не самый простой. Состоит он из большого количества как отдельных механизмов, так и целых систем. На работу «железного сердца» автомашины оказывает влияние множество различных факторов. Но температурный режим относится к числу ключевых.

В случае если температура агрегата будет меньше оптимальной, пострадает процесс образования топливной смеси в цилиндрах. В результате мы имеем уменьшение мощности ДВС и ускоренный износ. Перегрев двигателя ещё опаснее. Он приводит к деформации головки блока цилиндров, системы охлаждения и смазки потеряют герметичность. Падение уровня антифриза и повышенный расход масла – это ещё не самый плохой вариант. Следствием перегрева вполне может стать потеря упругости поршневыми кольцами, повреждение стенок цилиндров и заклинивший двигатель как окончательный печальный итог. В любом случае без длительного (и затратного) ремонта будет не обойтись.

Что делать

Так что же делать, если загорелся индикатор температуры? Прежде всего надо без промедления включить систему отопления (это позволит отвести часть тепла от агрегата). Спокойно, без резких ускорений выбрать тихое место и остановиться. Перед тем как заглушить двигатель, нужно открыть капот и убедиться в работе вентилятора, что охлаждает радиатор.

Лампа температуры может гореть из-за неисправности термостата

Вот теперь можно выключить зажигание. Прикоснитесь к радиатору. Холодный? Вероятнее всего, вышел из строя термостат. Рука чувствует тепло? Заилился радиатор или «полетела» помпа. Не забудьте проверить натяжение приводного ремня.

Сделайте перерыв – ДВС должен остыть. Открывая горячий двигатель, вы рискуете обжечься паром из горловины радиатора. Признаком достаточного охлаждения станет восстановление мягкости водяных патрубков. Теперь можно открыть радиатор и довести уровень охлаждающей жидкости до нормального. В горячий двигатель доливать антифриз нельзя! Может треснуть головка блока.

А теперь потихоньку, не усердствуя в нажатии на педаль газа, поезжайте в гараж. Попутчиков, если есть, лучше высадить.

Если горит датчик температуры не стоит сильно газовать

Итак, если загорелся индикатор температуры двигателя нужно:

Подведём итог

Загоревшаяся лампочка температуры ДВС свидетельствует о серьёзной проблеме. Игнорирование этого сигнала приведёт к серьёзной поломке транспортного средства и очень дорогому ремонту.

Классификация

Принято разделять существующие термодатчики на две большие группы. В первой группе датчики классифицируются в зависимости от способа определения температуры, а во второй группе – по способу взаимодействия приспособления с термостатом. Одно не исключает другого: одна модель может присутствовать в классификаторе каждой группы термодатчиков.

По способу определения

От способа определения температуры зависит корректность работы термодатчика на объекте. Существует несколько видов датчиков, отличающихся ценой и точностью определения параметра.

Дилатометрический

Дилатометрический (объемный) датчик представляет собой биметаллическую пластину или спираль, изготовленную из материала с высоким коэффициентом теплового расширения. При нагревании происходит изгиб пластины и происходит размыкание контакта на конце пластины со стационарным контактом реле, препятствуя протеканию тока. В термостатах замедленного действия используется спираль, которая медленно разжимается или сжимается с изменением температуры.

Резистивный

В резистивных температурных датчиках задействован терморезистор (термистор). Это необычный резистор, изготовленный из меди, никеля или платины, электрическая проводимость которого меняется прямо пропорционально температуре. В зависимости от сопротивления термистора в текущий момент автоматикой выбирается режим подогрева или остывания котла.

Термоэлектрический

Действие основано на свойстве термопары — термоспая из двух металлов разного типа (железо-никель, никель-хром) вырабатывать при нагреве в точке контакта пропорционально температуре ЭДС до 40–60 мкВ. Столь низкие значения напряжения налагают особые требования к используемой при обработке сигнала аппаратуре: задействуются точные, многоразрядные преобразователи с минимальным уровнем собственных шумов.

В простом энергонезависимом котле термоэлектрический датчик управляет непосредственно электромагнитным клапаном подачи газа на основную горелку после нагрева термопары пламенем запальника.

Манометрический

Принцип действия манометрических датчиков основан на изменении давления газа/жидкости в замкнутом объёме. Они не требуют внешнего источника энергии, что удобно при дистанционных измерениях. Недостатком является высокая инерционность показаний и невысокая чувствительность этого типа устройств.

По типу взаимодействия с термостатом

Тип взаимодействия с термостатом выбирается в зависимости от места локализации датчика с учетом эргономичности системы ГВС. Наряду с традиционным проводным способом подключения набирают популярность беспроводные схемы подключения.

Проводной

По определению проводные приспособления котлов передают данные по проводам. Проводниками соединяют датчик с блоком управления отопительного агрегата.

Беспроводной

Работа беспроводного приспособления аналогична принципу работы с Wi-Fi. Сигнал поступает в радиомодуль, в водогрейной установке приемный модуль принимает, а встроенный контроллер блока управления обрабатывает и преобразует его в управляющий импульс.

По способу размещения

В зависимости от способности размещаться в пространстве термодатчики подразделяют на несколько типов. Существуют накладные, погружные и комнатные типы устройств.

Накладной

Накладными называют датчики с наружным креплением к контуру отопления. Чувствительный элемент накладывается снаружи трубы подачи или обратки и притягивается к ней хомутами, после чего плотно оборачивается снаружи теплоизоляционной гильзой.

Погружной

Погружные изделия непосредственно контактируют с горячей водой или теплоносителем. Они устанавливаются в специальные посадочные отверстия на трубопроводе, предусмотренные конструкцией оборудования, на выходе теплообменника. Недостатком погружных изделий считается необходимость сливать теплоноситель из системы ГВС при замене.

Комнатный

Комнатными называют устройства, размещенные внутри жилых либо служебных помещений. Выбирается то помещение, в котором воздух имеет наиболее постоянную температуру. Самым подходящим местом для локализации чувствительного элемента/ термостата является стена. Следует размещать устройство на высоте не более 120–150 см от пола.

Внешний

Внешний (датчик наружной температуры) располагается на открытом воздухе снаружи здания. Он производит корректировку микроклимата внутренних помещений в зависимости от температуры окружающей среды на улице, осуществляя тем самым погодозависимое терморегулирование.

Что делать если автомобиль закипел?

Прежде чем что либо делать и лезть под капот, надо понимать что температура ОЖ превышает 100°С, поэтому будьте крайне осторожны. Не спешите, делайте все аккуратно, без спешки. Ни в коем случае не надо поливать водой сам мотор, сделаете только хуже, если есть небольшое количество воды, то можно вылить её на радиатор охлаждения. Это немного охладит всю систему.

Если стрелка датчика температуры находиться в красной зоне, надо немедленно заглушить автомобиль. Дальнейшая работа ДВС просто-напросто выведет его из строя, не стоит пытаться доехать до ближайшего автосервиса. После того как заглушили двигатель, первым делом надо понять, из-за чего Ваш автомобиль закипел. Откройте капот, даже если ничего не понимаете, пусть свежий воздух поступает в подкапотное пространство.
Далее следует заняться поиском неисправности. Загляните под капот и проверьте, есть ли утечки антифриза. Ни в коем случае, сразу после остановки не открывайте крышку расширительного бачка, дайте автомобилю остыть примерно до 70°. Если Вы решите сразу открыть крышку расширительного бачка, то моментально получите ожог, даже если в системе нет ОЖ, Вас обожжет пар.
Проверьте, работает ли вентилятор охлаждения двигателя. Для этого, не дожидайтесь пока автомобиль остынет, включите зажигание. При исправном Вентиляторе, он должен моментально сработать, если температура ОЖ выше нормы. Если этого не произошло, то возможно причина перегрева автомобиля кроется именно в вентиляторе. В жаркую погоду он просто спасает автомобиль от перегрева.Проверить работоспособность вентилятора можно еще одним способом – снять фишку с температурного датчика при включенном зажигании. После этого действия практически на всех современных автомобилях срабатывает вентилятор.
После проверки работоспособности вентилятора необходимо проверить работоспособность термостата. Для этого потрогайте два больших патрубка исходящих от радиатора. Оба они должны быть горячие, при условии, конечно, что в системе есть антифриз. Если хотя бы один из них холодный, то термостат, скорее всего, заклинил и подлежит замене.
Следующим этапом будет проверка помпы. На многих автомобилях она вращается с помощью приводного ремня и гоняет ОЖ по всей системе охлаждения

Поэтому обратите внимание на целостность всех ремней. В случаях когда помпа работает от ремня ГРМ или от шестерни, её работоспособность получиться проверить только на запущенном моторе – патрубок, исходящий от помпы, должен быть всегда горячее остальных.

Если после осмотра все узлы находятся в рабочем состоянии, никаких отклонений нет, тогда, скорее всего причина закипания кроется в забитом радиаторе охлаждения, воздушной пробке, неисправности ДВС.

Забитый радиатор охлаждения. С таким автомобиль точно будет кипеть!

В любом случае, дождитесь пока автомобиль немного остынет и долейте ОЖ до необходимого уровня (если нет с собой запаса ОЖ то долейте обычной воды, после таких действий желательно поменять ОЖ по приезду домой).

Уровень ОЖ

Но прежде чем продолжить движение, проверьте состояние масла в ДВС, для этого достаньте щуп и посмотрите, нет ли на нем желтого налета (эмульсии). Самым частым следствием перегрева двигателя является деформация ГБЦ. При такой неисправности ОЖ попадает в картер или цилиндры двигателя. Если на щупе обнаружили эмульсию, то дальнейшее движение на автомобиле будет невозможным.

Эмульсия на щупе. Последствия перегрева ДВС

Какой уровень антифриза должен быть в расширительном бачке

Когда уровень смазки в двигателе недостаточный, на приборной панели должен появиться индикатор, предупреждающий водителя о данной проблеме. Однако система охлаждения чаще всего не оснащена специальными датчиками. Поэтому определить, что уровень антифриза должен быть выше, бывает непросто. Автовладелец продолжает эксплуатировать транспортное средство, не догадываясь о том, что тосола недостаточно. Ведь охлаждающая жидкость может понемногу вытекать в течение длительного времени.

Нередки случаи, когда уровень антифриза будет недостаточный, потому что есть утечка через негерметичный стык, поврежденные патрубки либо радиатор. Кроме того, причиной данной проблемы может быть дефект прокладки головки блока цилиндров. В результате тосол смешивается с маслом в двигателе. Все это приводит к тому, что детали мотора будут плохо смазываться. Понятно, что эксплуатация автомобиля в подобной ситуации закончится его поломкой

По этой причине важно знать, какой должен быть уровень антифриза, и периодически проверять его.

Как узнать уровень антифриза, который должен быть? Для этого нужно осмотреть расширительный бачок, в который заливают тосол. На бачке будут следующие надписи: «Min» и «Max». Оптимальный уровень антифриза должен быть таким, чтобы доходить до середины расстояния между минимальным и максимальным значением.

Однако бывает и такое, что надписи отсутствуют. Какой должен быть уровень антифриза в таком случае? Проведите визуальный осмотр, тосола в бачке должно быть 50 % его объема. Когда таким способом определить уровень антифриза не получается, следует измерить глубину бачка. Для этого нужно воспользоваться чистой палочкой. Затем при необходимости следует добавить тосол, ориентируясь на то, что его уровень должен быть до половины бачка.

Важно: использовать можно только рекомендуемый автопроизводителем антифриз. Когда вы доливаете охлаждающую жидкость, она должна соответствовать по маркировке и оттенку той, что уже находится в бачке.. Уровень антифриза не должен быть меньше, чем отметка «Min» на расширительном бачке

Также не следует переливать тосол выше нормы. И в первом, и во втором случае машина не будет работать исправно.

Уровень антифриза не должен быть меньше, чем отметка «Min» на расширительном бачке. Также не следует переливать тосол выше нормы. И в первом, и во втором случае машина не будет работать исправно.

  • Уровень антифриза ниже нормы. В результате малый круг не будет заполнен. Все это приведет к тому, что мотор перегреется и станет функционировать при повышенной температуре. В лучшем случае машина начнет потреблять больше горючего, потрескаются каналы и трубки. В худшем — ресурс мотора резко сократится, он выйдет из строя раньше времени, его просто заклинит. То же самое должно произойти, если эксплуатировать авто вообще без тосола.
  • Уровень антифриза выше нормы. Конечно, некоторые автовладельцы считают, что если залить тосола немного больше нормы, то это избавит их от добавления охлаждающей жидкости в дальнейшем. Однако не стоит забывать о том, что после нагрева тосол расширяется. В результате, если его объем будет больше допустимого, повысится давление в системе. Это приведет к тому, что сорвет крышку бака, система разгерметизируется. Появится течь, и тогда тосол попросту выльется из бака. Из-за слишком низкого уровня антифриза мотор выйдет из строя.

Каждый водитель должен регулярно проверять уровень антифриза, рекомендуется делать это каждые 7 дней. Только так можно сохранить мотор в исправном состоянии и вовремя обнаружить протечку либо разгерметизацию системы охлаждения.

Обратите внимание: поскольку тосол – это жидкость, он должен испаряться со временем. Ведь система не может быть герметичной на 100 %

Поэтому уровень антифриза постепенно будет опускаться. Тосол закипает при температуре 120 °С. В случае, когда система охлаждения неисправна, можно заметить клубы пара, идущие из подкапотного пространства. Это указывает на то, что автовладелец должен быть готов к затратам на капитальный ремонт мотора.

Автомобильный уличный термометр: Можно ли верить показаниям?

Уличный градусник в машине на самом деле не является привычным для нас термометром. Технически устройство определяющее температуру на улице измеряет ее с помощью электрического тока. Называется это устройство термистор. Или терморезистор. В отличие от обычных градусников, которые измеряют температуру окружающего воздуха по расширению или сужению жидкости (например, такой как ртуть или спирт), термистор в современных автомобилях определяет температуру путем замера электрического сопротивления, которое меняется в зависимости от температуры. Во многих современных авто датчик температуры окружающего воздуха расположен в передней части автомобиля. Чаще всего производители устанавливают терморезистор где-то рядом с решеткой радиатора или воздухозаборниками в бампере. К сожалению, из-за особенностей расположения во многих автомобилях есть проблема – на приборной панели отображается неправильная температура на улице. В чем же причина?

Любой из нас кто ходил по песку в жаркий день наверняка чувствовал тепло исходящее от него. Причем как правило поверхность песка всегда теплее окружающего воздуха. Но это не удивительно, поскольку солнце всегда прогревает землю сильнее чем воздух.

Из этого следует что термистор в вашем автомобиле может располагаться слишком близко к земле. Ну а поскольку температурный датчик реагирует на тепло, то близкое его расположение к поверхности земли в итоге приводит к ошибочным расчетам температуры окружающего воздуха. В итоге во многих автомобилях часто температура на улице отображающаяся на приборной панели почти всегда на 1-2 градуса выше чем на самом деле.

Особенно видна погрешность в жаркую погоду в летний день, когда на прямых солнечных лучах от перегрева асфальта терморезистор, установленный в передней части машины под влиянием горячего дорожного полотна, определяет не настоящую температуру окружающего воздуха.

Ночью точность датчика температуры на улице намного лучше, поскольку в ночные часы поверхность земли немного остывает и фактически может сравняться с температурой воздуха. В итоге термистор в ночные часы не берет на себя лишнее тепло и соответственно компьютер машины получает правильную информацию о температуре воздуха.

В том числе более точная температура воздуха на улице на приборной панели автомобиля может отображаться во время движения на большой скорости, поскольку тепло от дорожной поверхности будет рассеиваться из-за сильных потоков воздуха.

К сожалению неправильные показатели температуры на улице часто путают не только водителя, но и электронику современных автомобилей. Например, во многих машинах электроника может предупреждать водителей об опасности образования гололеда. Например, в некоторых автомобилях электронная система начинает предупреждать о скользкой дороге при снижении температуры на улице ниже +3 градуса.

Также во многих машинах электроника может предупреждать о нулевой или отрицательной температуре.

В итоге если температурный датчик будет неправильно определять температуру на улице, водитель может не получить вовремя предупреждение о гололеде и т.п. Соответственно это влияет на безопасность управления автомобилем.

В результате несмотря на наличие температурного датчика во многих современных автомобилях, замеряющего температуру на улице, эта опция не точная и не очень полезная, поскольку существует приличная погрешность в точности данных.

Самое интересное, что более точную погоду вы сможете узнать, например, на вашем смартфоне в интернете или с помощью различных приложений. Так что если вам нужна точная температура на улице не полагайтесь на температуру, отображаемую на приборной панели.

Проблема заключается в том что, не правильно показывает температуру окружающей среды, а если быть точнее, то показания температуры пляшут от -30 до + 25. И это несмотря на то, что реальная температура +26. Пробовал отсоединять подкапотный предохранитель DOME(для сброса ошибок), но проблема не ушла. Что делать, подскажите?

Мнение автовладельцев о работе датчика уровня антифриза

1. Почистил контакт, но ничего не изменилось.

«Откатал 25 километров, и на приборной панели выскочила надпись «Coolant Level Low», означающая, что уровень хладагента недостаточный. Также начал светиться индикатор, указывающий на перегрев мотора. Сразу же припарковал авто, проверил расширительный бачок, антифриза было достаточно. Продолжил движение, в течение всей поездки надпись то исчезала, то снова появлялась.

На следующий день добавил охлаждайки до максимальной отметки. Снова проехал 25 километров, и ситуация повторилась, как и вчера: индикаторы мигают, при этом охлаждайки в расширительном бачке достаточно.

Снял датчик, почистил контакт, но ничего не поменялось. Купил новый и установил. Теперь все в порядке, никаких ошибок не выдает. Старый датчик хочу отремонтировать, может, получится. Что касается инструкции и мигания, считают, что, когда моргает индикатор, значит уровень ОЖ недостаточный. Когда перегрелся мотор, то индикатор горит вместе со «стопом», какая надпись при перегреве появляется, я не заметил. У меня авто 2010 года выпуска».

2. Электронный блок управления выдает ошибки.

«Электронасос носит название «насос системы охлаждения», он расположен так, что его легко можно осмотреть: внизу с левой стороны края мотора, надеюсь, понятно объяснил.

Даже после замены электронасоса ситуация осталась прежней. Снова отправился на СТО, механик установил новый датчик уровня антифриза. Пока езжу на авто в тестовом режиме. Что сказали в автосервисе: когда происходит считывание кодов неисправности, ошибка электронасоса охлаждения прописывается, поэтому его решили заменить. Когда выходит из строя датчик уровня антифриза, на индикаторе отказ проявляется, однако сам он не прописывается.

То есть если при считывании кодов не обнаружили бы ошибки, механик поменял бы датчик уровня. Но поскольку насос охлаждающей системы был в отказе, решили, что причина в этой детали, и заменили его. Сейчас все работает без проблем. Я считаю, что неисправность возникла из-за датчика, но к этой поломке еще добавился электронасос системы охлаждения».

3. В редких случаях датчик уровня антифриза можно отремонтировать.

«Долгое время изучал форум. Высветилась эта ошибка, индикатор то загорался, то потухал. Стоимость датчика уровня антифриза около 4 000 руб. А ремонт я выполнил бесплатно своими руками, за 15 минут. Обнаружил, что на двух контактах был непропай. Я в легком недоумении от этого, поломку устранил, теперь все работает как часы».

4. Почему выходит из строя датчик уровня антифриза?

«Данный элемент – это геркон, который плохо припаян к плате. Его показания зависят от поплавка с магнитом внутри расширительного бачка. Почему может произойти поломка? Первая причина: поплавок застрял, если бачок пустой и чистый, вы легко увидите его, ось датчика – его ось.

Вторая причина: отпаялся геркон внутри, как в моей ситуации. Чтобы обнаружить эту поломку, подключаем к контактам мультиметр и замеряем сопротивление, проводим магнитом вдоль корпуса. Если есть замыкание геркона внутри, сопротивление будет меняться, но не так, как нужно. Когда геркон замкнутый, показания будут приблизительно 30 Ом. Это значит, что геркон работает. После вскрытия обнаружил, что датчик был неправильно припаян, на ножках отсутствовал контакт».

5. Что делать, если датчик уровня антифриза вышел из строя?

«На моем авто при каждой поездке возникали проблемы с этим датчиком. Заменил его, через два месяца ситуация повторилась. Как действовать в таком случае:

  • Устанавливаем новый геркон.
  • Если неисправность снова вылезла, заменяем расширительный бачок, в нем есть специальный механизм, который меняется вместе с ним.
  • Если хотите упростить себе жизнь, отшиваем эту функцию с помощью оп-кома либо другого прибора и спокойно ездим.

После того как несколько раз выполнил замену, подумал, что проще отключить датчик и не заморачиваться. Раньше на другом авто с завода не было этого геркона, и ездил без проблем».

ГЕРКОНОВЫЙ ДАТЧИК УРОВНЯ ВОДЫ

Один из самых популярных типов датчика, представляющий собой усовершенствованный вариант поплавковых устройств с механическим переключателем. Герконовые уровнемеры отличаются низкой стоимостью, простой и надежной конструкцией, а также возможность отслеживать изменение уровня воды в широком диапазоне.

Существует несколько разновидностей герконовых датчиков. В простейшем варианте механический переключатель поплавкового датчика меняют на геркон, что несколько повышает надежность устройства (так устроены герконовые уровнемеры боковой установки). Но чаще используется схема с несколькими герконами и поплавком с магнитами.

В качестве примера можно рассмотреть одну из самых популярных конструкций. Датчик изготавливается в виде трубки, по которой свободно перемещается поплавок. Внутри трубки устанавливаются герконы, количество которых может варьироваться в зависимости от требований к дискретности измерения.

То есть чем больше уровней воды нужно отслеживать, тем большее количество герконов нужно установить.

При изменении уровня воды поплавок поднимается или опускается, вызывая встроенным магнитом срабатывание геркона, который подключен в управляющую цепь. В простейшем варианте используются один геркон, для сигнализации предельного уровня воды.

Корпус герконовых датчиков может изготавливаться из различных материалов, в бюджетном варианте используется пластик, более дорогие и прочные модели изготавливают из нержавеющих сплавов. Выбор материала в основном зависит от того, где будет устанавливаться датчик (требования к механической прочности и надежности).

Герконовые датчики – одни из самых распространенных, и часто используются в бытовых системах автономного водоснабжения. Простая конструкция позволяет изготовить датчик самостоятельно, при этом его надежность и точность измерения будет на достаточно высоком уровне. Герконовые измерители уровня можно использовать для различных жидкостей.

В частности эти устройства широко применяются для контроля уровня топлива на транспортных средствах, используются в химической и нефтегазовой промышленности.

Если оценивать вышеперечисленные варианты датчиков уровня воды исходя из критериев надежности и точности измерений, то на первом месте будут электронные уровнемеры.

Но стоит учитывать, что их технические характеристики часто превышают требования, предъявляемые к бытовым системам водоснабжения. Поэтому поплавковые и герконовые датчики – это оптимальный вариант, с доступной ценой и простой установкой.
