Диагностика коробки передач автомобиля МКПП: как выполняется

Функции

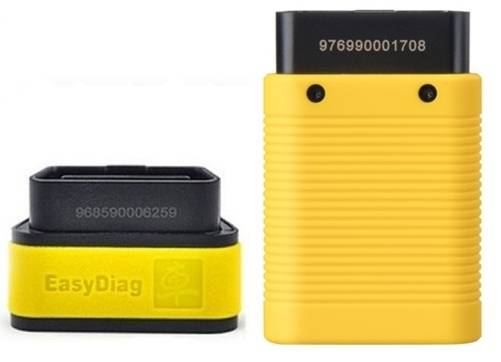

Icarscan имеет тот же функционал, как и старый адаптер Idiag. Это диагностика всех электронных систем всех автомобилей, адаптации, кодирование, программирование, а также функции сброса сервисных интервалов 11 –ти систем:

• Сброс масла (напоминание о замене масла) — гасит лампочку на приборной панели;
• EPB — калибровка тормозной системы после выполнения с ней ремонтных работ;
• Сброс SAS – адаптация датчика углового поворота колеса;
• ABS – проверка и адаптация антиблокировочной тормозной системы;
• BMS – стирание данных о неисправностях при замене АКБ;
• DPF – прожиг сажевого фильтра (регенерация);
• IMMO – добавление или удаление ключей зажигания из памяти блока иммобилайзера;
• Injector Coding — адаптация, кодирование инжектора после замены блока управления или самого инжектора; Gear learning – обучение датчиков, механизмов после их демонтажа;
• TPMS Reset – сброс информации о давлении в шинах;
• Throttle Adaptation – адаптация дроссельной заслонки.

Функции
Совместимость с Android и IOS	Обе системы	Обе системы	Обе системы
Диагностика по ОБД протоколу
Проверка двигателя, трансмиссии, ABS, SRS
Полная диагностика систем
Специальные функции (Адаптация, кодирование, программирование)
Специальные функции (Сброс масла, тормозов, АКБ, давление в шинах, SAS и т.д.)
Управление исполнительными механизмами

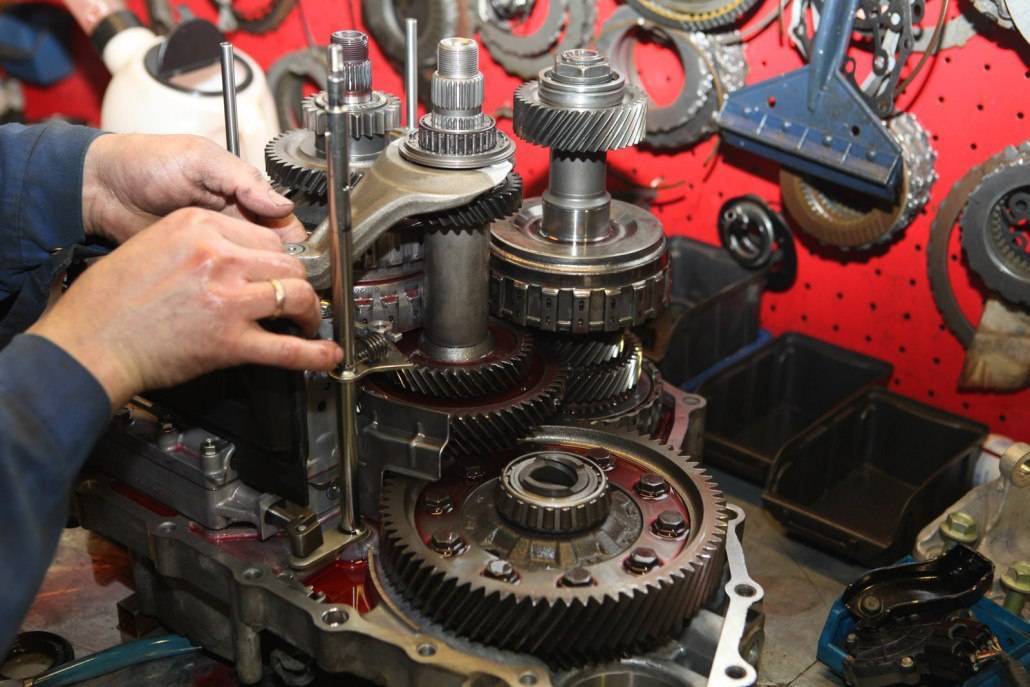

Сборка коробки передач авто ВАЗ 2108

После того как на ВАЗ 2108 ремонт коробки передач окончен ее собирают в обратной последовательности разборке, учитывая некоторые рекомендации.Начинаем:

Обезжириваются в ступице рычага и корпусе шарнира резьбовые отверстия, фиксирующие винты. На резьбу последних наносится специальный клей марки ТБ-1324, после чего винты затягиваются.

1. сальник первичного вала, по наружному диаметру;
2. приводов колес;
3. корпус сальника на штоке выбора передач.

• При установке штока в картер сцепления необходимо следить за входом по всему периметру фланца наконечника во внутрь канавки чехла.
• В шаровую опору на рычаге переключения передач закладывается смазка ЛСЦ-15.
• Обратно разборке собирается вторичный вал. В собранном виде устанавливаются синхронизаторы, которые предварительно нагреваются до 100°С, а стопорные кольца муфт на них меняются новыми.
• Для исключения заедания на конусах шестерен блокирующих колес, которое может возникнуть при остывании деталей, перед тем как установить нагретый синхронизатор на вал, необходимо установить прокладку, имеющую форму вилки между торцами шестерен и блокирующими кольцами. После остывания деталей прокладка удаляется.
• Блокирующие кольца синхронизатора устанавливаются таким образом, чтобы выступы меньшей высоты были расположены под пружины фиксаторов напротив гнезд ступицы. В противном случае собранный узел переключать передачи не будет.
• Облегчить установку фиксатора можно намазав его шарик небольшим количеством консистентной смазки, затем деталь закладывается в сухарь, пружина, с помощью отвертки отводится в сторону от гнезда и сухарь ставится на место одновременно с шариком. В скользящей муфте гнездо большей глубины должно располагаться напротив шарика.

https://youtube.com/watch?v=V4LuYbBlNYo

Сборка дифференциала

Порядок выполнения работ обратный разборке:

• Перед началом нужно шестерни и сателлиты смазать моторным маслом. Необходимо учесть, что не больше 0,4 миллиметров должен быть зазор осевой шестерни полуоси. При это момент сопротивления, возникающий при вращении шестерни дифференциала, не должен быть более 10,0 Н.м.
  Увеличенный зазор указывает на износ деталей дифференциала, они требуют замены.
• Устанавливается на коробку дифференциала ведущая шестерня привода спидометра, затем с помощью оправки напрессовываются внутренние кольца подшипников.
• Запрессовывается в специальное гнездо сальник штока, вставляется шток выбора передач в отверстие картера, на штоке устанавливается рычаг выбора передач. На винт для обезжиривания резьбового соединения наносится специальный клей марки ТБ-1324.
• Запрессовываются в корпусе картере сцепления наружные кольца подшипников обеих валов, собранных с сепараторами, внутренние кольца этих же подшипников напрессовываются на валы.
• Устанавливается узел выбора передач. Необходимо после установки убедиться, чтобы рычаг штока и рычаг узла выбора передач были расположены правильно относительно друг друга. Механизм выбора передач фиксируется.
•  Сальник запрессовывается в картер сцепления таким образом, чтобы на отполированном пояске была расположена его рабочая кромка.
• На валы устанавливаются шариковые подшипники, накручиваются и затягиваются динамометрическим ключом гайки. Для фиксации гаек от раскручивания их расчеканивают, длиной примерно 4 миллиметра.
• Дифференциал устанавливается в картер.
• Валы вместе с шестернями монтируются в узел. Устанавливается ось с расположенной на ней шестерни заднего хода таким образом, чтобы вилка последнего вошла в паз на промежуточной шестерне.
  Ставятся на место штоки для переключения передач, фиксируются вилки на штоках.
• В гнездо картера укладывается очищающий магнит.
• Располагается между картерами коробки передач и сцепления прокладка.
• Подбирается и устанавливается регулировочное кольцо в гнезде картера КП, запрессовывается наружная обойма конического роликоподшипника дифференциала.
• Крепится привод спидометра.
• На картер сцепления ставится картер КП и фиксируется гайками. Подшипники ограничиваются стопорными шайбами.
• Монтируются вилки заднего хода и фиксаторы штоков, крепится крышка фиксаторов и пробка в вилку фиксатора заднего хода.
• Подбирается регулировочное кольцо подшипников дифференциала, которое должно обеспечить натяг подшипников 0,25 миллиметров.

Как производится диагностика КПП?

Чтобы убедиться в исправности передаточного механизма, следует обратиться в сервисный центр Бош. Благодаря многолетнему опыту работы его сотрудники быстро проведут техническое обслуживание этого узла и устранят все поломки.

На первом этапе специалисты проверят качество и количество масла. Это предотвратит преждевременный износ деталей трансмиссии. В случае необходимости они зальют новую жидкость.

После замены масла мастера произведут проверку частоты вращения вала, независимо от того, какая коробка передач установлена в автомобиле. Любая КПП вносит свои коррективы в функционирование этого механизма. Водитель может продлить срок службы вала, соблюдая определенные правила. Например, он должен своевременно переключать передачи, поскольку от этого зависит ресурс устройства.

Сотрудники автосервиса проведут внешний осмотр КПП, в ходе которого они смогут обнаружить повреждения. Зачастую в процессе эксплуатации транспорта нарушается целостность корпуса передаточного механизма. Это происходит в результате ударов отскочивших камней. Также корпус может пострадать после задевания днищем транспортного средства неровного дорожного полотна.

На завершающем этапе специалисты проверят плавность переключения передач. Если в МКПП она зависит только от профессионализма водителя, то в АКПП все намного сложнее. Рывки в процессе переключения свидетельствуют о наличии серьезных поломок. Конечно же, они не всегда связаны исключительно с функционированием трансмиссии. Зачастую рывки вызываются сбоями в работе зажигания или топливной системы. Определить точную причину поломок может только автомастер.

Причины неисправности МКПП

Все вышеперечисленные дефекты являются следствием непригодности некоторых запчастей трансмиссии. Обычно выходят из строя шестеренки, подшипники, валы, шлицы или муфты синхронизаторов. Помимо этого может наблюдаться частичная или полная потеря герметичности сальников. С такими неприятными последствиями приходится сталкиваться после неплотного закрепления болтов и гаек. Еще одна довольно распространенная причина поломки механической КПП – неисправность кулисы.

Текущий ремонт коробки передач может понадобиться из-за неправильной эксплуатации авто, несвоевременного технического обслуживания. К выходу из строя механики могу привести некачественные комплектующие и неквалифицированный ремонт.

Чтобы определить причину проявившихся неполадок, следует обратиться к специалистам, поскольку только профессионал сможет быстро и правильно продиагностировать механизм, не повредив соседние детали.

• В Remont-MKPP диагностика коробки передач делается на фирменном оборудовании.
• Мастера выявят неисправности, определят сложность работ.
• Подберут необходимые комплектующие.
• В кратчайшие сроки устранят неполадки.
• Капитальный и плановый ремонт МКПП в Москве на нашей станции вернет полную работоспособность коробки при любом типе повреждения.
• Впоследствии, чтобы машина работала безотказно, достаточно будет проводить плановую профилактику и техобслуживание агрегата.

Снятие МКПП с автомобиля

Перед непосредственным демонтажем коробки передач нужно убедиться, что все тросы, рейки и рычаги подсоединены и двигаются без заеданий. Может быть и так, что ваше транспортное средство дергалось из-за плохого соединения элементов. В таком случае будет достаточно их соединить или разработать.

Этапы снятия МКПП выглядят следующим образом:

1. До начала работ необходимо установить противооткатные упоры под колёса и отсоединить клеммы от аккумулятора;
2. Осмотреть КПП на предмет снятия. Определить, с чего лучше начать демонтаж;
3. Слить полностью масло из МКПП. Масло необходимо сливать в специальную ёмкость;
4. Отсоединить все узлы, которые могут мешать снятию коробки;
5. Установить двигатель и КПП на подпорки, чтобы они не упали на землю при демонтаже. Падение с высоты может сильно повредить коробку и дальнейший ремонт после этого станет нецелесообразным;
6. В автомобиле с передним приводом нужно снять шрусы, предварительно открутив колёса. Если шрус не достаётся из коробки, можно воспользоваться монтировкой;
7. Если автомобиль оснащён задним приводом, то нужно обязательно снять кардан;
8. Коробка отсоединяется от двигателя и от опорных подушек;
9. Снимаем коробку, если она не снимается, можно попробовать помочь монтировкой;
10. Перед разборкой КПП её нужно тщательно очистить от грязи;
11. Раскручиваем коробку и внимательно изучаем её устройство.

После того, как коробка снята, она разбирается более детально:

1. Снимаем «колокол» и откручиваем крышку пятой передачи;
2. Осматриваем вилку передач, если она изношена, меняем её на новую;
3. Достаём валы и муфту;
4. Осматриваем шестерни и шлицы на предмет выработки.

Все изношенные детали меняем на новые. Если замене подлежит практически вся начинка коробки, лучше не заниматься её восстановлением, а приобрести новую или бывшую в употреблении с небольшой наработкой.

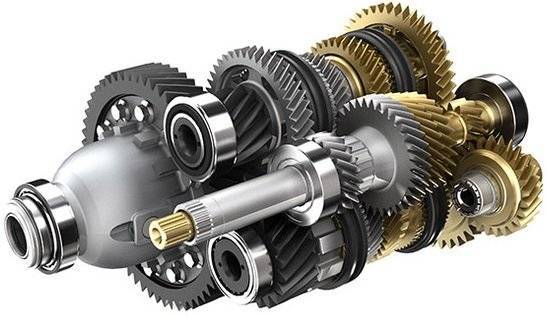

Устройство механической коробки передач

Устройство механической КПП

Конструктивно механическая коробка передач состоит из следующих элементов:

• ведущий или первичный вал;
• ведомый или вторичный вал;
• промежуточный вал (для 3-х вальной МКПП);
• шестерни первичного и вторичного валов;
• механизм выбора передач;
• муфты синхронизаторов (синхронизаторы);
• картер;
• главная передача;
• дифференциал.

При этом устройство и принцип работы двухвальной и трехвальной трансмиссии отличаются друг от друга.

Двухвальная коробка передач: устройство и принцип работы

Схема двухвальной МКПП

Этот тип коробки является наиболее распространенным. Крутящий момент от двигателя через муфту сцепления передается на первичный вал. В зависимости от конструкции конкретной коробки передач часть шестерней на первичном и вторичном валах жестко закреплены на них, а часть свободно вращаются. Также на каждом валу расположен минимум один синхронизатор. Шестерни первичного и вторичного валов находятся в постоянном зацеплении друг с другом. Понять, какие из них зафиксированы, а какие вращаются, очень просто: шестерни возле синхронизаторов всегда вращаются на валу.

Шестерня главной передачи жестко закреплена на ведомом валу. Крутящий момент от вторичного вала к колесам транспортного средства передают главная передача и дифференциал. Последний обеспечивает вращение колес с разной угловой скоростью.

Механизм выбора передач в двухвальной КПП расположен в корпусе коробки и состоит из вилок и штоков, перемещающих муфты синхронизаторов. Механизм оснащен защитой от одновременного включения двух передач.

Принцип работы двухвальной трансмиссии следующий:

1. В нейтральном положении рычага переключения передач крутящий момента от двигателя не передается на ведущие колеса, шестерни на валах свободно прокручиваются.
2. При перемещении рычага водитель перемещает муфту синхронизатора соответствующей вилкой через систему тросиков или тяг.
3. Муфта синхронизирует угловые скорости соответствующей шестерни и вала, на котором расположен синхронизатор.
4. Муфта синхронизатора входит в зацепление с шестерней и крутящий момент начинает передаваться с первичного вала на вторичныый.
5. Происходит передача крутящего момента от двигателя на ведущие колеса с заданным передаточным числом.

Для движения задним ходом используется дополнительный вал с промежуточной шестерней заднего хода.

Схемы передачи крутящего момента на каждой из передач:

Нейтральное положение

1-я передача

2-я передача

3-я передача

4-я передача

5-я передача

Задний ход

Трехвальная КПП: устройство  и принцип работы

Отличие трехвальной механики от двухвальной в том, что здесь используются три вида валов. Помимо ведомого и ведущего также применяется промежуточный вал.

Первичный вал, соединенный со сцеплением, передает крутящий момент на промежуточный. Передача происходит через соответствующую шестерню — таким образом, валы находятся в постоянном зацеплении.

Устройство трехвальной МКПП

Промежуточный вал расположен параллельно первичному, все шестерни на нем жестко зафиксированы.

На одной оси с первичным расположен вторичный вал. За это отвечает упорный подшипник на ведущем валу, в который входит вторичный вал. При этом шестерни ведомого вала могут свободно вращаться и не имеют жесткой фиксации с валом. Шестерни вторичного вала находятся в постоянном зацеплении с шестернями промежуточного вала. Следовательно, в нейтральном положении КПП крутящий момент от первичного вала передается на промежуточный и далее на шестерни вторичного вала. Но поскольку они свободно вращаются на валу, автомобиль не двигается.

Между шестернями вторичного вала находятся синхронизаторы, работа которых заключается в выравнивании угловых скоростей шестерен вторичного вала с угловой скоростью самого вала за счет сил трения.

Синхронизаторы жестко закреплены на вале и за счет шлицевого соединения могут двигаться по нему в осевом направлении.

В отличие от двухвальной КПП, механизм переключения в трехвальной трансмиссии располагается на корпусе коробки и состоит из рычага управления и штоков с вилками. Механизм также оснащен блокирующим устройством для предотвращения одновременного включения двух передач.

Он может также иметь и дистанционное управление. При этом дистанционный механизм переключения обеспечивает кулиса или шарнирные тросы.

Принцип включения передач в трехвальной КПП аналогичен принципу работы двухвальной трансмиссии.

Лучшие инструкторы по вождению:

Автоинструктор Людмила
МКПП: Chevrolet LanosОбучает в Видном ОТЗЫВЫ

Автоинструктор Алексей
МКПП: Chevrolet Lanos АКПП: Kia Spectra Обучает в ВАО, Балашихе, Реутове ОТЗЫВЫ

Автоинструктор Михаил
АКПП: Chevrolet Aveo МКПП: Chevrolet LanosОбучает в Красногорске, Строгино ОТЗЫВЫ

Автоинструктор Яков
МКПП: Chevrolet LanosОбучает в ЮАО, Видном ОТЗЫВЫ

Автоинструктор Светлана
АКПП: Hyundai AccentОбучает в САО, СЗАО, Химках ОТЗЫВЫ

Автоинструктор Елена
АКПП: Chevrolet LacettiОбучает в ЮАО, ЮВАО, Видном, Домодедове ОТЗЫВЫ

Автоинструктор Андрей
АКПП: Chevrolet Aveo МКПП: Chevrolet LanosОбучает в САО, Долгопрудном ОТЗЫВЫ

Автоинструктор Михаил
АКПП: Kia Spectra МКПП: Chevrolet LanosОбучает в СЗАО, Строгино ОТЗЫВЫ

Автоинструктор Марина
АКПП: Kia Cerato МКПП: Chevrolet LanosОбучает в САО, Долгопрудном ОТЗЫВЫ

Автоинструктор Юлия
АКПП: Chevrolet Lacetti МКПП: Chevrolet LanosОбучает в ВАО, ЮВАО, Люберцах, Реутове, Железнодорожном ОТЗЫВЫ

Автоинструктор Светлана
АКПП: Kia Spectra МКПП: Chevrolet Lanos Обучает в Красногорске ОТЗЫВЫ

Автоинструктор Пётр
МКПП: Daewoo Nexia Обучает в СЗАО ОТЗЫВЫ

Автоинструктор Дмитрий
АКПП: Volkswagen Golf МКПП: Chevrolet Lanos Обучает в СВАО, САО, СЗАО, Долгопрудном ОТЗЫВЫ

Автоинструктор Оксана
АКПП: Kia Spectra МКПП: Chevrolet Lanos Обучает в ЮАО, ЮЗАО, Видном, Подольске ОТЗЫВЫ

Автоинструктор Дмитрий
МКПП:Lada Granta Обучает в ЮВАО, Люберцах ОТЗЫВЫ

Разновидности коробок передач в автомобиле

Рассмотрим отличительные особенности каждого вида.

1. Механическая КПП или, иначе говоря, ручная — это классическая разновидность коробки. Тем не менее, она отлично себя зарекомендовала у автовладельцев, предпочитающих максимальный контроль над автомобилем.
2. Автоматическая КПП известна также с относительно давних времен. Передачи в этой КПП переключаются автоматически, однако вмешательство водителя все же требуется для смены направления движения. Недостаток АКПП состоит в большем расходе топлива и медленном разгоне по сравнению с «механикой». Хотя в новых моделях коробки-автомата ускорение улучшено.
3. Роботизированная коробка представляет собой механическую КПП с внедренным автоматическим управлением. В данной разновидности совмещены возможности автомата (нет необходимости следить за оборотами двигателя) и механики (для любителей быстрого разгона).

Роботизированная (вариативная) КПП имеет существенный недостаток — возможность полноценного использования только на малолитражных авто. Однако известны случаи, когда вариатор ставился на кроссоверы типа Honda CR-V 2015 года с 2,4-литровым двигателем. Вариативная коробка конструктивно позволяет менять передаточное число благодаря бесступенчатому переключению передач либо через электронное управление. Путем изменения диаметров шкивов увеличивается или уменьшается скорость авто.

Когда необходим срочный ремонт КПП

Усиленная нагрузка на конструкцию коробки передач постепенно приводит к повреждению ее элементов. Поэтому при появлении первых симптомов неисправности деталей МКПП, необходимо обращаться в сервисный центр для диагностики и ремонта конструкции. Даже при отсутствии симптомов неисправностей, через каждые 300 тысяч км пробега необходимо проходить плановую диагностику коробки передач.

О необходимости срочного ремонта МКПП ГАЗели говорит появление следующих проблем:

• переключение передачи невозможно или затруднено;
• при включении передачи во время движения авто слышен треск;
• передача включается без участия водителя, что может стать причиной аварийной ситуации;
• при движении в МКПП слышны посторонние звуки.

Возможные причины неисправностей коробки передач ГАЗели

Мастера, работающие в сервисном центре, специализирующегося на ремонте различных модификаций автомобилей семейства ГАЗ, легко определяют возможные причины основных неисправностей МКПП:

• при разрушении деталей или ослаблении креплений в коробке передач слышен гудящий шум;
• неисправный подшипник становится причиной хруста в коробке;
• износ колец синхронизатора вызывает треск во время переключения передачи;
• затруднение при переключении скоростей чаще всего вызвано износом шестеренок;
• скорость выключается самостоятельно из-за ослабления креплений, перекоса шестеренок;
• утечка масла может появиться из-за износа прокладки и сальника, а также появления в картере трещин.

Причиной некоторых из этих неисправностей может стать неправильно отрегулированное сцепление.

Выполнение ремонта МКПП ГАЗели

После определения причины неисправности можно приступать к ремонту коробки передачи. Перед выполнением этой задачи следует подготовить инструменты, необходимые для снятия КПП и ее разборки. Полный список инструментов и материалов можно увидеть в технологической карте ремонтных работ. Все работы выполняются после размещения транспорта на эстакаде или над смотровой ямой.

Снятие коробки передач выполняется в определенном порядке, предусмотренном технологической картой:

• слить масло из картера;
• снять кардан;
• внутри кабины транспорта снять защитный чехол и уплотнитель пола, а затем вывернуть рычаг КПП;
• отключить коробку передач от спидометра и выключателя света заднего хода;
• отвернуть крепления КПП и снять ее.

Для устранения неисправностей необходимо аккуратно разобрать МКПП. Снятые детали следует размещать по порядку, отмечая их взаимное расположение. Все детали тщательно промываются в керосине или дизельном топливе и осматриваются для выявления повреждений.

Неисправные элементы заменяются новыми, следы коррозии и забои шлифуются. Все части конструкции смазываются маслом предусмотренным технологией, а крепежи картера обрабатываются герметиком. Сборка коробки и последующая ее установка выполняется в обратном порядке. После закрепления КПП на место картер заполняется маслом.

При выполнении ремонта МКПП выполняется диагностика всех комплектующих конструкции, поскольку любое упущение может стать причиной появления новых неисправностей. Качественный ремонт коробки передач полностью восстановит ее работоспособность.

Диагностика механической коробки передач

Важно понимать, что качественный ремонт механической коробки передач хотя и обходится дешевле по сравнению с различными типами АКПП,  однако все равно такая процедура остается сложной и достаточно затратной. Также стоит учитывать, что современные МКПП стали сложнее, изменилось устройство коробки, детали достаточно дорогие

По этой причине перед началом ремонта крайне желательно точно определить неисправности механической коробки передач. Именно по этой причине сначала проводится диагностика коробки «механика», чтобы вслепую не менять детали.

Также стоит учитывать, что современные МКПП стали сложнее, изменилось устройство коробки, детали достаточно дорогие. По этой причине перед началом ремонта крайне желательно точно определить неисправности механической коробки передач. Именно по этой причине сначала проводится диагностика коробки «механика», чтобы вслепую не менять детали.

По результатам можно будет определить, нужно ли заниматься восстановлением старой коробки или выгоднее сразу приобрести контрактный агрегат, так как стоимость оригинальных запчастей или качественных аналогов при капремонте МКПП обычно составляет половину от цены исправного «контрактника» в хорошем состоянии и с большим остаточным ресурсом. К этому также стоит добавить и стоимость работы самих специалистов по ремонту.

Итак, с учетом того, что все МКПП устроены похожим образом, диагностика КПП проводится по одинаковому принципу. Прежде всего, можно попробовать начать с компьютерной диагностики. Нередко ошибки, связанные с трансмиссией, можно считывать сканером и далее расшифровать.

Однако такой способ работает не всегда, особенно на старых авто. Более того, даже на «свежих» машинах ошибки по КПП можно считать, однако расшифровка их кодов  все равно не позволяет точно выявить конкретную неисправность. Фактически, можно получить указание только на общий характер неисправности.

Идем далее. Что касается МКПП, принято выделять частые неисправности таких коробок, которые делятся на группы. Как правило, водители сталкиваются с тем, что:

• передачи не включаются на заведенном двигателе,
• включение передач может быть сильно затруднено как на заглушенном, так и на заведенном моторе
• коробка передач воет, гудит, появляются вибрации, скрежет или хруст при попытке включить передачу и т.д.

Начинать диагностику следует с проверки работоспособности сцепления, уровня и состояния  трансмиссионного масла в КПП, а также механизма переключения передач. Часто причиной сбоев в работе КПП является износ или поломка элементов сцепления. В этом случае  нередко возникает необходимость замены корзины, диска сцепления, выжимного подшипника и других элементов.

Также нужно обратить внимание на то, какое масло залито в коробку передач. Если масло старое, давно не менялось, сильно загрязнено, потеряло свои свойства, его уровень понижен и т.д., тогда это может быть причиной посторонних звуков, шумной работы МКПП, а также указанных выше проблем при переключениях скоростей. . При диагностике особое внимание нужно уделить уровню масла, так как масляное голодание МКПП  моет быстро вывести агрегат из строя

Дело в том, что детали внутри коробки работают в масляной ванне. Вполне очевидно, что нехватка масла в коробке передач МКПП приведет к быстрому и сильному износу нагруженных элементов

При диагностике особое внимание нужно уделить уровню масла, так как масляное голодание МКПП  моет быстро вывести агрегат из строя. Дело в том, что детали внутри коробки работают в масляной ванне

Вполне очевидно, что нехватка масла в коробке передач МКПП приведет к быстрому и сильному износу нагруженных элементов.

Также важно проверять уровень масла в КПП и осмотр агрегата, чтобы своевременно определить утечки масла. Как правило, трансмиссионное масло течет в области сальников, уплотнителей и прокладок

Также возможно подтекание в том случае, если  поврежден поддон КПП.

Еще отметим, что часто коробка передач может быть исправна, однако возникают проблемы с механизмом включения. Часто на переднеприводных авто  возникают проблемы с так называемой «кулисой» МКПП, которую нужно регулировать и настраивать.

В отдельных случаях детали механизма переключения требуют замены, однако по окончании всех работ коробка начинает работать так, как нужно (включения мягкие, четкие и плавные).

Как проверить сцепление на механической коробке передач?

Исправный механизм сцепления на МКПП – это залог безопасности водителя и пассажиров автомобиля. Рабочий ресурс данного узла достаточно высок, но при неправильной эксплуатации преждевременный износ обеспечен. Тем, кто любит «спортивную» езду с быстрыми разгонами и частыми переключениями передач, ремонтировать сцепление приходится чаще, чем тем, кто предпочитает спокойный стиль вождения. Впрочем, время от времени проверять этот механизм нужно в любом случае.

На большинстве автомобилей как импортного, так и отечественного производства оценить состояние сцепления несложно. Вы можете сделать это самостоятельно, не обращаясь в сервисный центр.

Признаки неисправности

Вот основные признаки, которые с высокой долей вероятности позволяют предположить наличие проблем со сцеплением:

• В момент переключения передачи от коробки доносится хруст или скрежет.
• При изменении передачи автомобиль начинает двигаться рывками.
• Одна или несколько скоростей не включаются.
• Передача включается или выключается не полностью.

Любой из этих признаков является веским аргументом в пользу того, чтобы произвести проверку узла.

Как проверить сцепление: способ №1

Оценить состояние механизма можно путем таких простых действий:

• Сядьте в авто, закройте двери и поднимите стекла. Двигатель не заводите.
• Нажмите на сцепление. В идеале педаль должна ходить бесшумно и плавно, не застревая и не проваливаясь.
• Если слышны посторонние шумы, есть провалы или застревания, то это может свидетельствовать об износе пружины возврата (требуется замена).
• Далее включите мотор на «нейтралке» и выжмите сцепление. Если слышны посторонние звуки, то, вероятнее всего, нужно заменить трос либо подшипник.

Способ №2

Выполнять проверку узла этим способом можно только в том случае, если вы уверены, что ручной тормоз находится в идеальном состоянии:

• Взведите «ручник».
• Запустите двигатель.
• Выжмите сцепление и включите 1-ю передачу.
• Медленно отпустите педаль.

Если обороты двигателя медленно снижаются, и он в итоге заглушается, то это значит, что с механизмом все в порядке. Если же мотор не перестает работать, то это может говорить о наличии неисправностей.

Способ №3

Вот еще один вариант проверки:

• Заведите мотор на нейтральной передаче и поднимите «ручник».
• Полностью выжмите педаль сцепления (делайте это плавно).
• Подождите несколько секунд и включите заднюю скорость (она должна включаться плавно, без усилий; если нет – нужен ремонт).
• Поочередно включайте 1-ю и заднюю передачи. Если все в порядке, застреваний, скрежета и прочих аномалий быть не должно.

Какие неисправности встречаются чаще всего?

Чаще всего возникают проблемы с механизмом смыкания/размыкания. Суть неисправности заключается в том, что диски плохо расходятся или недостаточно плотно прижимаются к другу. На практике это проявляется в том, что сцепление «ведет» либо «пробуксовывает». Также возможно возникновение сопутствующих признаков:

• Запах горелого металла в салоне.
• Самопроизвольное торможение при движении в гору.
• Потеря скорости в момент переключения передач.

Если вы заметили хотя бы один из этих симптомов, мы рекомендуем как можно скорее обратиться в специализированный сервисный центр, иначе возникнут новые поломки, а вместе с этим вырастет стоимость ремонта. Кроме того, не обращая внимания на проблему, вы подвергаете опасности себя и других участников дорожного движения.

Ваш автомобиль нуждается в техобслуживании? Тогда обращайтесь в наш автосервис! Профессиональные автомеханики оперативно выявят проблему, выполнят ремонт и вернут машину в идеальном состоянии!

Шум при переключении

Здесь обычно выявляются деформации и повышенный износ блокирующих элементов, слабая устойчивость резьбовых соединений, износ синхронизаторов, неполный выжим сцепления. Диагностику КПП лучше всего начинать с проверки сцепления. Если имеется неполный выжим, тогда пробуют настроить узел либо меняют корзину и диск. Также стоит убедиться, что в картере КПП есть масло и уровень его в полном порядке. Если масла недостаточно, то его доливают. Если оно некачественное, то его меняют. Затем пробуют переключать передачи на заведенном двигателе.

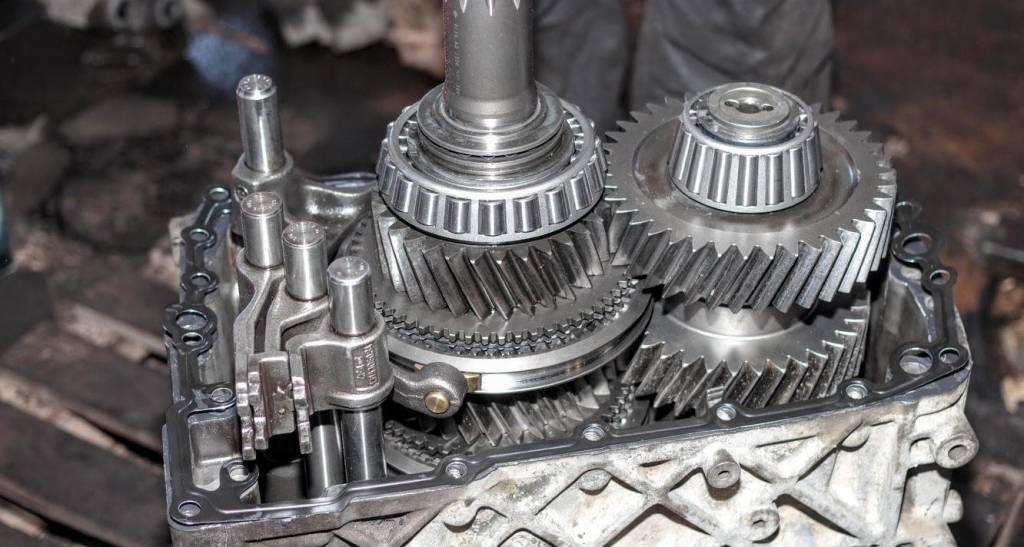

Для более полной диагностики потребуется снимать КПП и разбирать механизм. Только так можно увидеть изношенные или сломанные детали. Если в ходе, например, диагностики КПП ВАЗ-2107 выяснилось, что неисправны синхронизаторы, то меняют зазор между шестеренками и блокирующими кольцами. Также нужно убедиться, что шестеренки не имеют никаких повреждений.

Ремонт коробки передач своими руками

Ремонт коробки передач своими руками сделать получится не каждому, читаем советы. Коробка передач – это один из сложнейших узлов любого автомобиля. Если она выходит из строя, то обычно приходится демонтировать данный агрегат. Потому лучше всего производить ремонт КПП на автосервисе. Правда, при наличии некоторых навыков и умений, а также желании можно попробовать осуществить самостоятельный ремонт коробки переключения передач.

Ремонт коробки передач своими руками

Для начала рассмотрим самые часто встречающиеся поломки данного узла. В основном это: самопроизвольное выключение одной или нескольких ступеней, затрудненное их включение, подтекания масла, нехарактерный шум работы агрегата, а также его перегрев.

Ремонт коробки передач своими руками

Непроизвольное выключение ступеней происходит по причине износа блокирующих колец синхронизатора, шариков гнезд и штоков, съедании зубьев муфты, ослабевающих пружин фиксаторов. Все изношенные элементы, конечно же, нужно заменить. Однако некоторые подлежат восстановлению.

Если самостоятельное выключение происходит с передними ступенями, то нужно также проверить правильность монтажа коробки передач к картеру сцепления. Кроме того, нужно проверить надежность затяжки указанных крепежей. В случае надобности нужно подтянуть их.

Утрудненное включение ступеней может быть спровоцировано деформациями вилок или рычага переключения, заеданиями в сферическом шарнире, в результате загрязнений затрудненными передвижениями штоков вилок и скользящих муфт, неполным выключением ступеней.

Для устранения данной проблемы обычно необходимо очистить отверстия под ползуны и фиксаторы. Естественно необходима замена вышедших из строя элементов. При сохранении затрудненности включения ступеней, желательно осуществить регулирование управляющего привода переключением ступеней.

Ремонт коробки передач своими руками при подтеканиях масла — необходимо проверить затяжку крепежных элементов картерных крышек и самих картеров сцепления и КПП. Кроме того, могут износиться прокладки или сальники валов. Подтекание может быть через заливное или сливное отверстие.

При выявлении течи, необходимо качественно промыть картер керосином либо растворителем. Далее проверить уровень смазки и довести его до нормативного значения. Места обнаруженных подтеканий нужно посыпать тальком либо мелом. Это дает возможность лучше определить место и осмотреть его. Конечно устранение течи – это достаточно сложный и трудоемкий процесс.

При усилении шумности работы КПП, скорее всего, износились подшипники синхронизатора или шестерни, появился люфт на валах. Также может быть недостаточный уровень масла или его загрязнение. Первое, что нужно осуществить – это проверить качество и уровень смазки в агрегате.

Кроме того, нужно осмотреть его на предмет потеков. Кроме того, необходимо проверить, проходим ли сапун. При загрязнении осуществляют очищение. Кроме вышеописанного, может понадобиться замена сальников и прокладок. Реже требуется замена сухарей и фиксаторов, а также блокирующих колец. Их замена осуществляется вместе с шестернями.

При появлении признаков перегрева коробки передач (руку на ее корпусе удержать невозможно), сразу нужно проверить уровень смазки. Ведь пониженный его уровень является главной причиной перегрева агрегата.

При нормальном уровне масла, перегрев может быть спровоцирован наличием сторонних частиц в нем. Обычно это металлическая стружка, появляющаяся при поломках одного из элементов КПП. Выявляют стружку специальной магнитной пробкой.

Также перегрев бывает при заедании валов в корпусах подшипников.

Ремонт коробки передач своими руками — если не понятно, то лучше в автосервис — там быстро и качественно!
