Что и как изменяется
Переход момента от одного узла до другого происходит при помощи специальных элементов – валов и зубчатых шестерней. Форма их зубьев, находящихся в зацеплении между собой, может быть разнообразная:
- цилиндрическая;
- коническая;
- гипоидная (сокращение от слова гиперболоидная) и т.д.
Вид последней показан на рисунке:
Число зубьев на различных шестернях может отличаться, и расположены они могут быть по-разному друг относительно друга. Благодаря этому происходит изменение величины передаваемого момента, как по направлению, так и по величине. Устройство, осуществляющее подобное действие, носит название редуктора.
Требуемый уход
Любые шестерёнки главной передачи и самоблока нуждаются в смазке и уходе. Несмотря на то, что все элементы ГП и самоблока смотрятся мощными железками, они всё же имеют свой ресурс прочности. Из-за этого советы, касающиеся резких стартов и торможения, грубых включений сцепления и иной нагрузки автомобиля, остаются актуальными и сегодня.
Все трущиеся элементы и зубья шестерёнок требуется регулярно смазывать. Из-за этого в картер наливается специальное масло, уровень которого нужно иногда проверять.
Масло, в котором функционируют шестерёнки, может вытекать сквозь слабые соединения и пришедшие в негодность сальники.
Двойная центральная главная передача позволяет получить большое передаточное число при достаточно большом дорожном просвете под картером моста. Такая главная передача устанавливается, например, в ведущих мостах некоторых автомобилей.
Картер 18 главной передачи вместе с балкой 7 ведущего моста представляет собой жесткую конструкцию, что способствует обеспечению правильного зацепления шестерен.
Главная передача состоит из пары конических шестерен 13 и 14 со спиральными зубьями и пары цилиндрических шестерен 11 и 12 с косыми зубьями. Такая форма зубьев способствует уменьшению шума при работе главной передачи, а тщательная обработка зубьев шестерен повышает КПД главной передачи. Ведущая коническая шестерня 14 выполнена как единое целое с ведущим валом главной передачи, установленным на двух роликовых конических подшипниках 16, корпус которых привернут болтами к фланцу картера главной передачи, и на одном роликовом цилиндрическом подшипнике 17. На указанном валу между внутренними кольцами подшипников 16 имеются шайбы для регулировки предварительного натяга подшипников.
Между фланцем корпуса подшипников 16 и картером 18 главной передачи установлены регулировочные прокладки для регулировки зацепления пары конических шестерен. Ведущая коническая шестерня 14 входит в зацепление с ведомой конической шестерней 13, напрессованной на шпонке на промежуточный вал, изготовленный заодно с ведущей цилиндрической шестерней 12. Этот вал установлен во внутренней перегородке картера на роликовом цилиндрическом подшипнике, а его наружный конец расположен на двухрядном роликовом коническом подшипнике, корпус которого вместе с крышкой прикреплен болтами к боковому фланцу картера главной передачи. Под фланцем корпуса установлены прокладки для регулировки зацепления конических шестерен, а для регулировки роликового конического подшипника между его внутренними кольцами поставлены регулировочные шайбы.
Ведущая цилиндрическая шестерня 12 входит в зацепление с ведомой шестерней 11, скрепленной болтами с корпусом дифференциала 10, помещенного в гнездах картера главной передачи на роликовых конических подшипниках, для регулировки которых служат гайки со стопорным устройством.
В картере главной передачи имеются отверстия для заливки, контроля и слива масла, закрытые пробками. Уровень масла проверяется в процессе эксплуатации специальным щупом. В картере выполнены полости (карманы), в которые при вращении шестерен попадает масло, откуда оно поступает по каналам к подшипникам ведущей и ведомой конических шестерен, улучшая их смазывание. Картер главной передачи сообщается с атмосферой через сапун.
Главные передачи всех мостов автомобиля имеют одинаковое устройство, но картеры главных передач среднего и заднего мостов отличаются от переднего формой и расположением относительно балок своих мостов. Кроме того, ведущий вал среднего моста выполнен сквозным (проходным) для привода главной передачи заднего моста, поэтому оба конца этого вала уплотнены самоподжимными сальниками и на обоих концах на шлицах закреплены гайками фланцы карданных шарниров 15 карданных передач привода ведущих мостов.
При этом для большинства КПП актуально такое понятие, как главная передача автомобиля. Далее мы поговорим о том, что такое главная передача и для чего нужна.
Читайте в этой статье
Методика выбора редуктора в зависимости от нагрузки
Методика выбора редуктора заключается в грамотном расчете основных параметров нагрузки и условий эксплуатации.
Технические характеристики описаны в каталогах, а выбор редуктора делается в несколько этапов:
- выбор редуктора по типу механической передачи
- определение габарита (типоразмера) редуктора
- определение консольных и осевых нагрузок на входной и выходной валы
- определение температурного режима редуктора
На первом этапе конструктор определяет тип редуктора исходя из заданных задач и конструктивных особенностей будущего изделия. На этом же этапе закладываются такие параметры как: передаточное отношение, количество ступеней, расположение входного и выходного валов в пространстве.
На втором этапе следует определить межосевое расстояние. Исходные данные на каждый тип редуктора можно найти в каталоге. Следует помнить, что межосевое расстояние влияет на способность передать момент от двигателя к нагрузке.
Консольные и осевые нагрузки определяются уравнениями, а потом сравниваются со значениями в каталоге. В случае превышения расчетных нагрузок, на какой либо вал, редуктор выбирается на типоразмер выше.
Температурный режим определяется во время работы редуктора. Температура не должна превышать + 80° гр. при длительной работе редуктора с действующей нагрузкой.
Ее недостатки
Однако у гипоидной передачи есть и существенные недостатки, помимо сложности изготовления и, соответственно, дороговизны. При вращении шестерен возникает, из-за того, что зубья изогнуты, усилие, действующее вдоль оси малой, ведущей шестерни. Вследствие этого гипоидная передача очень чувствительна к износу, качеству изготовления не только шестерен, но и всех ее деталей, особенно подшипников. При ее неточной регулировке она легко заклинивает, особенно при смене направления вращения, при включении заднего хода.
Зубья гипоидной передачи прилегают друг к другу плотнее, чем у обычной, поэтому она также очень загрязнений в масле. Масло в картер гипоидной передачи нужно заливать только специальное гипоидное, с противоизносными и противозадирными присадками. Причем заливать нужно строго определенное количество.
Гипоидные передачи и масла
Особенно статья будет полезна тем, у кого VW или AUDI. Почему, читайте обзор и ваша коробка прослужит долго и без коррозии.
Представьте ситуацию, что под одним корпусом гипоидный редуктор и обычная механика. Коробка передач предпочитает GL-4, чтобы обеспечить высокую скорость переключения передач. А вот редуктор просит GL-5. Как это решалось на первых этапах? Ставились две раздельные масляные ванны: одна для главной передачи, другая для блока шестерен. Но в случае пробоя сальника, страдали обе части этой коробки. Из-за чего это происходит?
Как только пробило сальник (так как противозадирных свойств GL-4 не хватило) GL-5 разрушает блокирующие кольца синхронизаторов. С этими вопросами производители КПП обратились к «маслёнщикам» ГСМ: «А можно ли придумать масло, которое по антизадирным свойствам будет находиться на уровне GL-5 и по коррозионной агрессивности на уровне GL-4?» Так появились дробные и плюсовые классы.

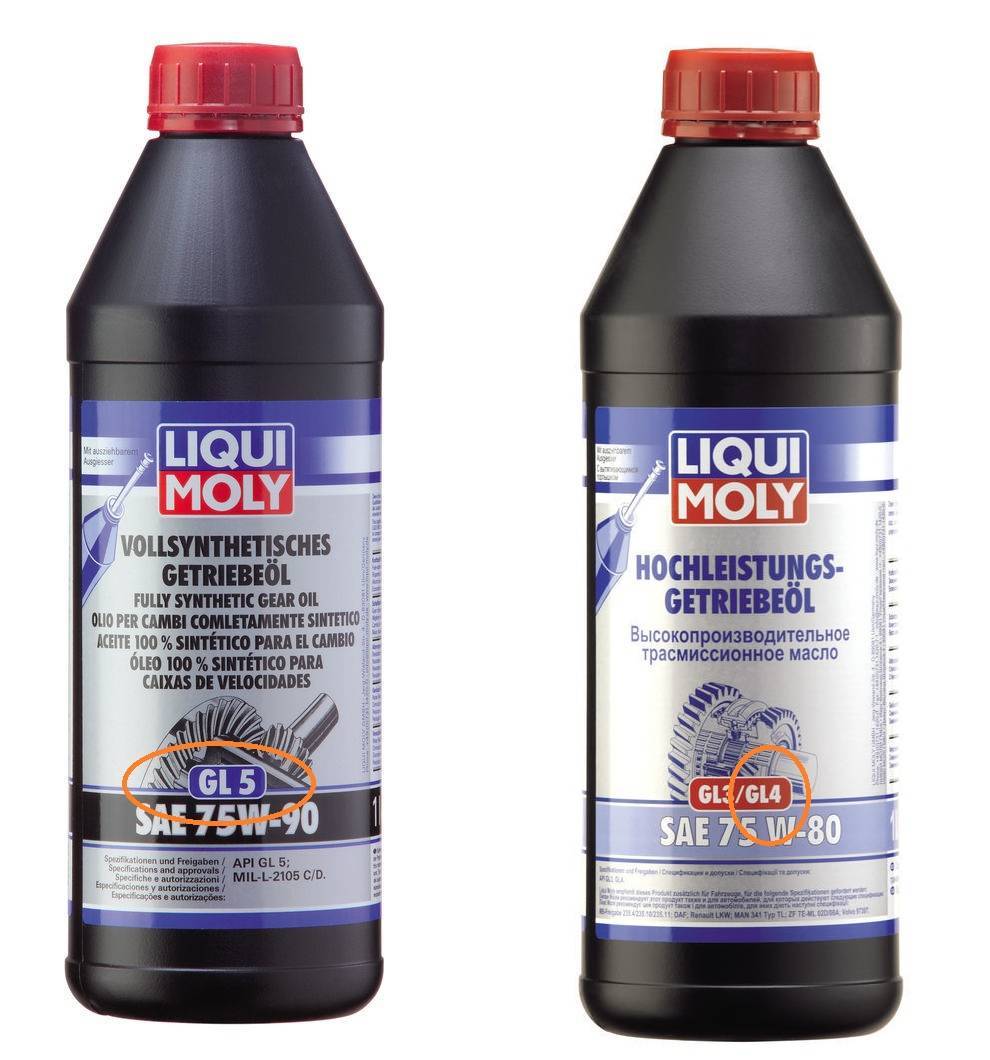

Таким продуктом является, например, 75w90 GL4+ liqui moly
«Не слышали, что бы в таких КПП были гипоидные передачи. Там должны быть обычные шестерни» — говорят автолюбители.
Обычные шестеренки могут комплектоваться только при поперечном положении двигателя. А как при продольном положении валов можно передать крутящий момент под 90 градусов? Ещё, желательно, так, чтобы дифференциал оказался ниже второго вала коробки передач. Каким образом этого можно добиться, не используя гипоидную передачу?
Приходится разносить валы в пространстве и поворачивать крутящий момент под 90 градусов. Поэтому там, к сожалению, стоит не цилиндр, а гипоидная передача. В основном это Ауди с продольными моторами, Фольксваген B5 Пассат.
Как раз на этих машинах появились жесткие требования к другим смазочным материалам. Кстати, эти же масла подхватили и поперечные коробки с обычными цилиндрическими шестеренками, потому что повышенные свойства смазки для цилиндрической передачи очень даже хороши. Главная шестерня переживает сильные ударные нагрузки со стороны дороги и колёс, поэтому чем лучше противозадирные свойства у масла, тем лучше. Но не стоит забывать, что синхронизаторы очень капризны.
Например, в старых машинах ВАЗ GL-5 было прописано везде. Возьмём французский авто пром. У них в переднеприводные автомобили идут GL-5 масла, несмотря на то, что там обычные шестерёнки. Но в то же время там снижена вязкость. Это касалось плюсовых, смежных классов. Есть, как классические масла для механических коробок, так и универсальные масла для коробок и ведущих мостов. Отдельно стоят смазки для редукторов ведущих мостов. И самые экзотические — масло для редукторов ведущих мостов с дифференциалами повышенного трения. У последних есть свои нюансы: эти продукты должны удовлетворять GL-5, но одновременно обеспечивать работу фрикционного блока. Здесь своя специфика, свой пакет присадок и своё применение.
Конические и цилиндро-конические редукторы
Конические и цилиндро-конические редукторы передают момент между пересекающимися или скрещивающимися валами. В редукторах применяются шестерни в виде конуса с прямыми или косыми зубами. Конические редукторы имеют большую плавность зацепления, что позволяет им выдерживать большие нагрузки. Редукторы могут быть одно-, двух- и трехступенчатыми. Большое распространение получили цилиндро-конические редукторы, где общее передаточное отношение может достигать 315. Быстроходный и тихоходный валы редуктора могут располагаться горизонтально и вертикально. По типу кинематической схемы конические и цилиндро-конические редукторы могут быть развернутые или соосные.
На рисунке ниже представлены кинематические схемы конических редукторов:
А) Реверсивный конический редуктор. Смена направления вращения достигается установкой зубчатого колеса с противоположенной стороны конической шестерни.
Б) Реверсивный конический редуктор. Конические шестерни вращаются в разных направлениях. Подключение тихоходного вала к одной из конических шестеренок происходит за счет кулачковой муфты.
В) Двухступенчатый коническо-цилиндрический редуктор. Быстроходный и тихоходный валы находятся под прямым углом в одной плоскости.
Г) Двухступенчатый коническо-цилиндрический редуктор. Входной и выходные валы перекрещиваются и лежат в разных плоскостях.
Д) Трехступенчатый коническо-цилиндрический редуктор. Быстроходный и тихоходный валы находятся под прямым углом в одной плоскости.
Е) Трехступенчатый коническо-цилиндрический редуктор. Промежуточная и тихоходная цилиндрическая передача собраны по соосной схеме.
Конические редукторы широко используются в изделиях, где требуются передать высокий момент под прямым углом. В отличие от червячных редукторов, конические редукторы не имеют быстро изнашиваемого бронзового колеса, что позволяет работать им в тяжелых условиях длительное время. Также важным отличием является обратимость, возможность передавать вращение от тихоходного вала к быстроходному валу. Обратимость позволяет разгрузить редукторный механизм в отличие от червячного редуктора, что позволяет использовать конический редуктор в установках с высокой инерцией.
Гипоидная шестерня
Ваз 2110 с хрустом включается задняя передача. Ваз 2112 при включении задней передачи происходит хруст так же и при
Такие гипоидные передачи применять не рекомендуется. Гипоидная шестерня с правым наклоном зуба увеличивается в размерах при смещении ее выше оси колеса и уменьшается при смещении ниже оси.
На некоторых отечественных грузовых автомобилях ( ГАЗ-53А) и автобусах ( ПАЗ-672) одинарная главная передача имеет шестерни с гипоидным зацеплением. Гипоидная шестерня представляет собой усеченный гиперболоид вращения, на поверхности которого нарезаны зубья. Гипоидная передача отличается тем, что оси ведущей и ведомой шестерен не пересекаются между собой, а проходят на некотором расстоянии одна от другой, при этом угол наклона винтовой линии зубьев ведущей шестерни значительно больше, чем ведомой. Вследствие этого размер ведущей шестерни при том же размере ведомой шестерни ( по сравнению с другими передачами) значительно возрастает. Шестерни гипоидных передач имеют большую толщину и рабочую высоту зубьев, а при работе среднее число зубьев, одновременно находящихся в зацеплении, у них выше. Благодаря этому повышается срок службы гипоидных шестерен, а их работа протекает более плавно и бесшумно.
Все штанги в точках вращения или снабжены сайлент-блоками, или коническими резиновыми втулками особой конструкции, которые находятся под действием осевого сжимающего усилия. Главная передача имеет гипоидные шестерни.
Главная передача имеет гипоидные шестерни. Колеса с проволочными спицами закреплены на центральной втулке. Картеры ведущих мостов или полуразгруженные полуоси нужно рассчитывать на динамические нагрузки, возникающие при езде по неровной дороге. Опыты показали, что при наезде автомобиля, имеющего сплошные шины, на препятствие высотой 25 мм при скорости движения 25 км / час создается нагрузка на колесо, которая в 7 раз больше статического давления на грунт.
Например, Таул упоминает, что в Англии гипоидные шестерни были впервые применены в 1929 г. для легковых автомобилей серийного производства и только с 1934 г. их стали применять и на других моделях. Великобритании, были снабжены гипоидными мостами и только в 41 модели были использованы конические косозубые шестерни.
Поскольку в гипоидных передачах две металлические поверхности подвергаются действию скольжения и качения, то вопрос об их смазке приобрел еще более серьезное значение, чем в случае применения зубчатых колес с эвольвентным профилем зубьев. На практике скоро убедились в том, что смазывать гипоидные шестерни минеральным маслом без присадки, особенно в тяжелых эксплуатационных условиях, невозможно.
Эти два вида трения могут иметь место одновременно, например в гипоидных шестернях.
| Положение контактного пятна. |
Сборка цилиндрических пар шестерен не вызывает особых трудностей, поскольку эти сопряжения не регулируются. Значительно большей трудоемкости требует сборка главной передачи заднего моста со спирально-коническими или гипоидными шестернями и раскомплектованных конических шестерен.
Масла специальные ( ГОСТ 4002 — 53 и 4003 — 53) содержат осернен-ные компоненты, вводимые с целью повышения прочности масляной пленки на рабочих поверхностях шестерен. Предназначаются эти масла для применения в автомобилях с сильно нагруженными механизмами трансмиссии. Для главных передач автомобилей с гипоидными шестернями применение каких-либо иных масел, кроме масла, специально выпускаемого для гипоидных передач ( ГОСТ 4003 — 53), не допускается, так как ведет к быстрому износу шестерен.
| Схемы и тяговые характеристики-трансмиссии с механической коробкой передач ( кривые / и 2 — соответственно тяговые усилия на 1 — й и 2 — й передачах. |
Схема трансмиссии показана на рис. 36, а. От двигателя крутящий момент передается на сухое дисковое сцепление, которое через поводковый патрон вращает шестерню коробки передач. Передвижной блок шестерен коробки приводит в движение основной вал и позволяет двигаться погрузчику передним или задним ходом. При движении в обоих направлениях вращение передается валу, соединенному с гипоидной шестерней. Кривая тягового усилия в зависимости от скорости движения погрузчика показана на том же рисунке. Она подобна кривой крутящего момента в зависимости от режима работы двигателя. При режимах работы до точки / проскальзывание сцепления не позволяет увеличивать скорость движения.
Гиперболоидная передача
На сегодняшний день известно несколько типов передач, которые различаются типом применяемых шестерней. Это могут быть – цилиндрические, конические, гипоидные и т. д. Нас на данный момент интересует гипоидная передача.
Название гипоидная, является сокращением от слова гиперболоидная. Принцип действия такой системы был разработан еще в 20-х годах прошлого века, и основной целью её разработки было снижение масс в легковых автомобилях. Таим образом, она пришла на замену двойной передаче.
Отличительные особенности
Гипоидная передача — это винтовая разновидность зубчатой. Она отличается от более привычной, формой зубьев на шестерёнках, которые имеют специфическую криволинейную или косую форму, изогнутую по гиперболоиде (особая геометрическая форма). Они постепенно уменьшаются по высоте от диаметра снаружи к диаметру внутри шестеренки.
Данный вид передачи отличается так же наличием смещения оси малого зубчатого колеса относительно большого. Это смещение осуществляется в строжайшем соответствии с определёнными геометрическими формулами и любое отклонение от нормы может привести к непоправимым последствиям.
Принцип действия
Данная винтовая зубчатая передача применяется в автомобиле чаще всего для изменения направления крутящего момента и его величины. Этот вариант значительно повышает основные характеристики главной передачи. Устанавливается данная система на автомобили, имеющие ведущий задний привод, у которых редуктор главной передачи и двигатель располагаются параллельно движению. Крутящий момент от двигателя в таких транспортных средствах поступает под прямым углом на ведущую ось, что существенно улучшает механические и динамические показатели транспортного средства.
Характеристики гипоидного масла
Благодаря присадкам происходит смягчение процесса переключения передач.
Гипоидное масло имеет определенные характеристики.
В маслах для гипоидных механизмов должно находиться порядка 3-4 % серы, что, с одной стороны, предотвращает схватывание металлов при значительных нагрузках, а с другой, способствует быстрому окислению этого же металла. Чтобы как-то уравнять эти процессы, широко используют присадки.
Так, специальная добавка MOLYVAN L значительно повышает защитные свойства смеси в условиях сильных контактных нагрузок. Поэтому в смазках для коробок передач (включая гипоидные) и моторных смазках она применяется в качестве противоизносной присадки. Ее концентрация в трансмиссионной смазке может достигать 5%. Подобная категория нефтепродуктов для коробок передач и рулевого управления вполне работоспособна при температуре до -30º.
Значительным стимулом для развития масел, используемых в трансмиссионных механизмах, стало все большее распространение гипоидных ведущих мостов современных легковых автомобилей. Для грузового транспорта таким толчком послужило распространение червячных главных передач, которые стали популярны в грузовых автомобилях большой грузоподъемности и в междугородных автобусах. Обе новинки требуют использования специального вида масла именно для таких механизмов.
С середины прошлого века за границей начали развивать направление универсальных смазок, способных работать в любом автотранспорте. За основу были приняты стандарты Англии и США для гипоидных масел с повышенным содержанием хлора, фосфора и серы. Немецкие производители смазок основной акцент сделали на стендовых испытаниях продукта с целью получения максимально износостойких смазок, не способствующих коррозии. В последнее время автомобилестроители все реже используют ведущие гипоидные мосты, которым необходима универсальная смазка типа GL-6. Не имея спроса, этот тип постепенно уходит с рынка.
Созданы новые модификации масел для высокоскоростных гипоидных передач разных типов.
Создана комплексная серо- и фосфорсодержащая присадка ВИР-1 специально для использования в трансмиссионных маслах разных типов. Стендовые испытания показали пригодность этой присадки для смазок, работающих в условиях повышенных нагрузок и скоростей, в том числе и в гипоидных передачах.
Транспортные средства, имеющие гипоидные передачи, в основном используют всесезонную смазку, разработанную для условий умеренного климата. Масла гипоидные предотвращают абразивный износ поверхностей благодаря использованию смазки с классом вязкости не менее SAE 90. По своим характеристикам гипоидные смазки не слишком отличаются от обыкновенных трансмиссионных, исключение составляет только их вязкость.
Условия эксплуатации гипоидного масла достаточно сильно отличаются от условий работы масел в двигателе.
В коробке передач основному износу подвергается зубчатая сцепка конической, червячной и гипоидной передач. На узком участке контакта зубьев шестеренок развивается довольно значительная температура. Масляная пленка, покрывающая зубья шестеренок, одновременно подвергается воздействию крайне высокого давления, больших скоростей и температур. Для работы в подобных условиях масло обязано максимально сохранять поверхность деталей от износа и не допускать схватывания поверхностей зубьев шестерен. Подобная «холодная сварка» может привести к катастрофическим последствиям.
В промышленном автотранспорте трансмиссия служит для передачи мощности от двигателя к колесам или другому двигателю. Отличие только в передаваемой мощности. Агрегаты подразделяются на:
- механические;
- гидравлические.
Конструкция механической коробки передач вполне традиционная и мало чем отличается от привычных механизмов. В машинах повышенной проходимости предусмотрено несколько ведущих мостов, использующих различные агрегаты для отбора мощности. Для всех этих узлов предназначено гипоидное масло.
Принцип работы МКПП передний привод — Спецтехника
Автомобили с механической коробкой передач, которую сокращенно называют МКПП, до недавнего времени составляли абсолютное большинство среди других ТС с различными видами трансмиссий.
Более того, механическая (ручная) коробка и сегодня остается достаточно распространенным устройством для изменения и передачи крутящего момента двигателя.
Далее мы поговорим о том, как устроена и работает «механика», как выглядит схема КПП данного типа, а также какие преимущества и недостатки имеет данное решение.
Двухвальная механическая коробка передач: устройство и принцип работы
Разобравшись с тем, из чего состоит коробка передач с тремя валами, перейдем к двухвальным коробкам.
Данный тип КПП имеет в своем устройстве два вала: первичный и вторичный. Первичный вал является ведущим, вторичный ведомым. На валах закреплены шестерни и синхронизаторы.
Также в картере коробки находится главная передача и дифференциал.
Ведущий вал отвечает за соединение со сцеплением, также на валу находится блок шестерен в жестком зацеплении с валом. Ведомый вал расположен параллельно ведущему, при этом шестерни ведомого вала в постоянном зацеплении с шестернями ведущего вала, а также свободно вращаются на самом валу.
Добавим, чтобы уменьшить размеры КПП, а также увеличить количество передач, в современных коробках нередко вместо одного ведомого вала может быть установлено 2 или даже 3 вала.
На каждом таком валу жестко закреплена шестерня главной передачи, при этом такая шестерня имеет жесткое зацепление с ведомой шестерней. Получается, конструкция фактически реализует 3 главных передачи.
Сама главная передача, а также дифференциал в устройстве КПП осуществляют передачу крутящего момента от вторичного вала на ведущие колеса. При этом дифференциал также может обеспечить такое вращение колес, когда ведущие колеса вращаются с разными угловыми скоростями.
Что касается механизма переключения передач, на двухвальных КПП он вынесен отдельно, то есть за пределы корпуса. Коробка связана с механизмом переключения тросами или специальными тягами. Чаще встречается соединение при помощи тросов.
Сам механизм переключения 2-х вальной коробки имеет рычаг, который соединяется тросами с рычагом выбора и рычагом включения передачи. Указанные рычаги соединяются с центральным штоком переключения передач, который также имеет вилки.
Если говорить о принципе работы двухвальной механической коробки передач, он похож на принцип трехвальной КПП. Отличия состоят в том, как работает механизм переключения передач. В двух словах, рычаг может осуществлять как продольные, так и поперечные движения относительно оси автомобиля. Во время поперечного движения происходит выбор передачи, так как усилие идет на трос выбора передач, который оказывает воздействие на рычаг выбора передач.
Далее рычаг движется продольно, а усилие идет уже на трос переключения передач. Соответствующий рычаг горизонтально перемещает шток с вилками, вилка на штоке смещает синхронизатор, что и приводит к блокировке шестерни ведомого вала.
Напоследок отметим, что также механические коробки разных типов имеют дополнительные блокировочные устройства, которые препятствуют включению одновременно двух передач или же непредвиденному выключению передачи.
Механическая коробка передач устройство как правильно переключать передачи
Все автомобили с двигателями внутреннего сгорания непременно оснащены коробками передач.
Любой автолюбитель знает, сколько всего существует и каких разновидностей этого устройства, а также принимает факт, что самой распространенной на сегодняшний день является механическая коробка передач. Ее краткое обозначение – МКПП. Основное отличие, помимо конструкционных и показательных, заключается в том, что переключение передач полностью контролируется водителем. Разберемся подробнее, что собой представляет названная разновидность КП.
Применение гипоидной передачи в настоящее время
Однако все недостатки «гипоиды» с лихвой окупаются ее преимуществами, а технологически они вполне преодолимы. С развитием автомобильной промышленности и общей культуры производства «гипоида» перешла и в трансмиссию машин потребительских классов. Ныне ее уже можно видеть и в бюджетных китайских авто.
Винтовая зубчатая коническая передача со скрещивающимися осями, в которой вершины начальных конусов не совпадают, а зубья косые или криволинейные. Применяется в приводах ведущих колес автомобилей и тракторов, в тепловозах, текстильных машинах и т … Большой Энциклопедический словарь
Винтовая зубчатая коническая передача со скрещивающимися осями, в которой вершины начальных конусов не совпадают, а зубья косые или криволинейные. Применяется в приводах ведущих колёс автомобилей и тракторов, в тепловозах, текстильных машинах и т … Энциклопедический словарь
Винтовая зубчатая передача, осуществляемая конич. колёсами со скрещивающимися осями, причём ось малого колеса смещена относительно оси большого колеса (см. рис.). Колёса Г. п. могут иметь винтовые и криволинейные зубья. Передаточное число… … Большой энциклопедический политехнический словарь
– (сокращенное от гиперболоидная) особый вид винтовой зубчатой передачи, осуществляемой коническими колёсами со скрещивающимися осями. В Г. п. ось малого зубчатого колеса (шестерни) смещена относительно оси большого зубчатого колеса. При… … Большая советская энциклопедия
– (сокр. от гиперболоидная прил. от сл. гиперболоид) зубчатовинтовая передача, разновидность конической зубчатой передачи, у которой ось малого колеса смещена относительно оси большого колеса; имеет высокую нагрузочную способность и примен. в… …
гипоидная передача
– hypoid gearing Гиперболоидная передача, у зубчатых колес которой начальные и делительные поверхности конические. Шифр IFToMM: 1.3.48 Раздел: СТРУКТУРА МЕХАНИЗМОВ … Теория механизмов и машин
гипоидная зубчатая передача
– гипоидная передача Гиперболоидная зубчатая передача, у зубчатых колес которой начальные и делительные поверхности конические. Тематики передачи зубчатые Обобщающие термины виды зубчатых колес и передачзубчатые передачи со… … Справочник технического переводчика
Передача (нем. Hypoidgetreibe). тех. Разновидность конической зубчатой передачи, у которой ось малого колеса смещена относительно оси большого колеса. Толковый словарь иностранных слов Л. П. Крысина. М: Русский язык, 1998 … Словарь иностранных слов русского языка
Механизм, служащий для передачи и преобразования механической энергии от энергетической машины до исполнительного механизма (органа) одного или более, как правило с изменением характера движения (изменения направления, сил, моментов и скоростей) … Википедия
зубчатая передача
– шестерня. шестеренка. зубчатка. зубчатое зацепление. зубчатая пара. червяк. червячная передача. гипоидная передача. глобоидная передача. планетарная передача. косозубый (# шестерня). шевронный (# колесо). зуборезный (# станок). зубодолбежный.… … Идеографический словарь русского языка
Чтобы ваша машина ездила не достаточно залить бензин и нажать педаль газа, важно постоянно контролировать исправность всех органов «железного коня». Ведь машина – сложный механизм, в котором только правильное взаимодействие всех винтиков и «шестеренок» образует единое целое, которое и будет работать как часы
Одной из таких важных составляющих бесперебойной работы автомобильного организма является гипоидная передача, по типу используемых шестерней. Выделяют еще два типа передач: коническая и цилиндрическая. Мы остановимся на гипоидной передаче.
Для начала разберемся с названием. Почему гипоидная? Это сокращенное от гиперболоидная. Дело в том, что зубья у такой передачи криволинейны и движутся по геометрической фигуре — гиперболоиде.
Гипоидную передачу изобрели почти 90 лет назад – в 1926 году. Ее основной задачей было снижение центра масс в легковушках. Позже, выяснив, что у этого типа передачи есть еще масса достоинств, ее стали использовать и на грузовиках, таких как – 133 Г и ЗИЛ – 433100 (вместо двойной передачи).
