Подтягиваем сцепление на ВАЗ-2110 своими руками и проверяем его работу

Снятие механизма сцепления ВАЗ 2110

Для выполнения такой процедуры, как замена диска сцепления ВАЗ 2110 своими руками, вам понадобится стандартный набор инструментов. Загоните авто на яму и выполните следующие действия:

  • Отключите «массу» с АКБ.
  • Снимите левое колесо.
  • Демонтируйте ДМРВ и воздушный фильтр.

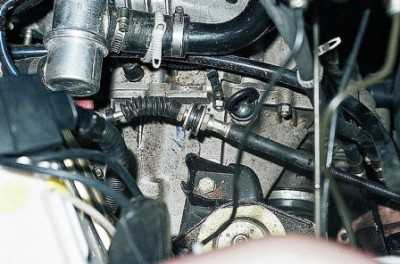

  • Извлеките трос сцепления (2 гайки).
  • Открутите верхний болт стартера и 1-й болт КПП.
  • Извлеките тросик спидометра, предварительно отключив разъём датчика скорости.
  • Извлеките крепление стартера (нижний болт), а затем 3-й болт крепления КПП.
  • Снимите рекативную тягу, выкрутив 2 болта.

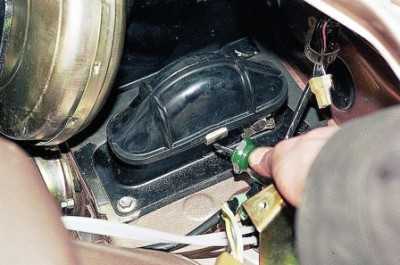

  • Снимите тягу управления КПП.
  • Предварительно подставив под мотор опору, извлеките 2 гайки подушки кронштейна ДВС.
  • Аккуратно опустите КПП на пол.

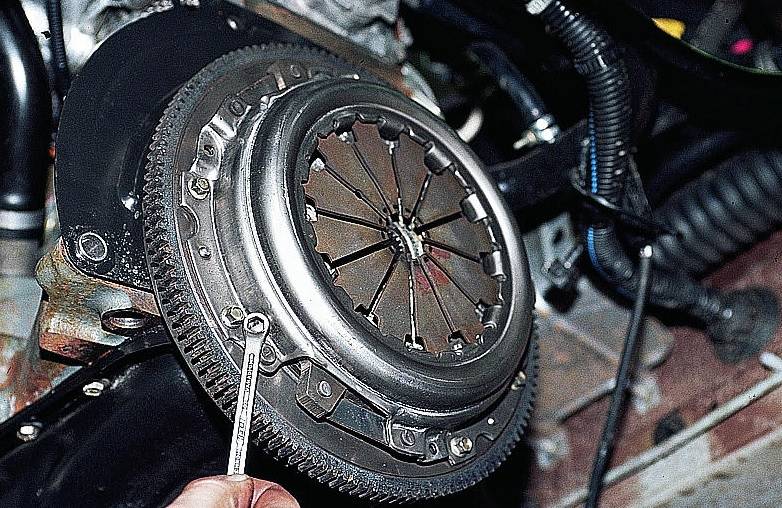

  • Равномерно выкрутите шесть болтов корзины и снимите механизм.

Данный метод исключает слив масла с коробки переключения передач, что заметно упрощает задачу.

Как оно работает и из чего состоит

У ВАЗ 2110 сцепление однодисковое, имеющее центральную нажимную пружину. Привод работает за счет троса. Кожух крепится одновременно к нажимному диску и маховику. Конструкция также предусматривает наличие ведомого диска.


Схема устройства

Заводская система сцепления для ВАЗ 2110 называется ВИС. Многие на нее жалуются из-за не очень эффективной работы, хотя другие уверены, что более достойной альтернативы для «десятки» не существует. Так что мнения на этот счет расходятся.

К главным компонентам системы относятся:

  • Кожух;
  • Картер с крышкой и опорными плоскостями, которыми агрегат крепится к раме;
  • Ведомый и нажимной диск;
  • Выжимной подшипник. Он отключает сцепление с муфтой;
  • Маховик;
  • Вилка выключения;
  • Провод троса, который идет к педали (крайняя слева в салоне автомобиля).

Рассуждения об альтернативной регулировке

Прежде, как отрегулировать традиционным способом сцепление на ВАЗ 2110, порассуждаем о том, насколько он оправдан, и есть ли смысл применения альтернативного варианта. По отзывам многих владельцев «десяток», да и не только их, педаль управления муфтой стоит довольно высоко от пола. Неудобство, к которому большинство водителей привыкает, на самом деле весьма существенно.

Водитель устает во время поездки, ему все меньше и меньше хочется переключать передачи, каждый раз поднимая тяжелый ботинок. Это сказывается не только на скорости передвижения, но и на состоянии трансмиссии. Опытные шоферы уверяют: педаль сцепления в отпущенном состоянии должна стоять так, чтобы ее можно было бы выжать, не отрывая от пола пятку. Недаром на УАЗах и Газелях, где регулировка невозможна, бывалые водители подкладывают под коврик обрезок доски.

Классический порядок регулировки указывает данные, которые обеспечивают выключение муфты с большим запасом. В результате, выжимая полностью педаль, водитель заставляет подшипник прогибать диафрагменную пружину намного больше, чем это технически нужно. В итоге, она теряет свои характерные свойства, а в критические моменты попросту ломается

И неважно, что вы выбрали для замены фирменный комплект сцепления – законам физики подвластны все

Методика альтернативной настройки привода муфты

Опытные автолюбители предпочитают делать юстировку индивидуально для каждого комплекта деталей муфты. Мероприятие не требует наличия помощника и особых приспособлений:

  • Запустить мотор, выжать муфту и включить заднюю скорость. Практически на всех вазовских моделях она без синхронизатора, поэтому происходит полное разъединение дисков.
  • Медленно отпускать педаль и одновременно включать и выключать заднюю передачу.
  • Момент включения скорости проявляется вибрацией на ручке переключения. Если настройка делалась по официальной заводской инструкции, то начало включения будет соответствовать расстоянию педали от пола 75-100 мм.
  • Установить такую длину троса, чтобы момент «схватывания» соответствовал 20 мм от пола до верхней кромки педали.

После того, как мы отрегулировали этим способом сцепление на ВАЗ 2110, педаль муфты в начальном положении находится намного ниже тормозной педали. Это позволяет мгновенно перебрасывать носок ботинка, не поднимая ногу к рулю. Раннее включение значительно упрощает процесс управления авто, передачи включаются мягко и без рывков.

В заключение нужно отметить некоторых «самоделкиных», которые специально отводят выжимной подшипник от корзины, объясняя свои действия, тем, что таким образом удастся продлить срок его эксплуатации. Однако придется их разочаровать – долговечнее подшипник вряд ли станет, а вот, лепестки диафрагменной пружины постепенно будут фрезероваться нераскрученной обоймой подшипника. И, заметьте, мы не обсуждаем дискомфорт от увеличенного хода педали, который может обернуться гораздо большими тратами, чем приобретение элементов муфты.

Все о замене фильтровРегулировка троса сцепления ваз 2110: Инструкция и Видео!

Система сцепления вашего ВАЗ 2110 состоит из многих деталей. Часть из них по мере эксплуатации автомобиля может прийти в негодность. Но если перегоревшая лампочка в салоне может доставить вам скорее эстетические неудобства, но неисправное сцепление может вызвать серьезные проблемы в эксплуатации автомобиля, которые могут привести к неприятным последствиям и даже к дорожно-транспортному происшествию. Одной из наиболее распространенных неисправностей системы сцепления модели ВАЗ 2110 является ослабление натяжения тросика сцепления.

Подобная неисправность может привести к затрудненному включению передачи либо к полной невозможности ее включения. После обрыва тросика сцепления машину придется перемещать исключительно на буксире, что явно не прибавит вам позитивного настроения в жизни. Но исправить эту неисправность довольно просто и такой ремонт можно провести даже в бытовых условиях. Также легко проводится и регулировка тросика сцепления на ВАЗ 2110.

Итак, чтобы отрегулировать натяжение троса сцепления на модели ВАЗ 2110 вам необходимо первоначально запастись необходимыми инструментами: ключами с размерностью на «8» и на «19». С использованием этих ключей вы должны открутить гайки, фиксирующие тросик сцепления.

Соберите конструкцию в обратном порядке. Вот так вы сможете поменять тросик сцепления на своем ВАЗ 2110. Теперь ваши передачи будут включаться ровно и четко и вы сможете легко регулировать скорость своего движения. Сама процедура замены и регулировки тросика системы сцепления занимает не более двадцати минут.

Регулируем своими руками сцепление ВАЗ 2110

В каких случаях становится необходимой регулировка сцепления на ВАЗ 2110, как ее правильно провести? На эти вопросы мы постараемся ответить в коротеньком руководстве по налаживанию четкой и правильной работы привода сцепления.

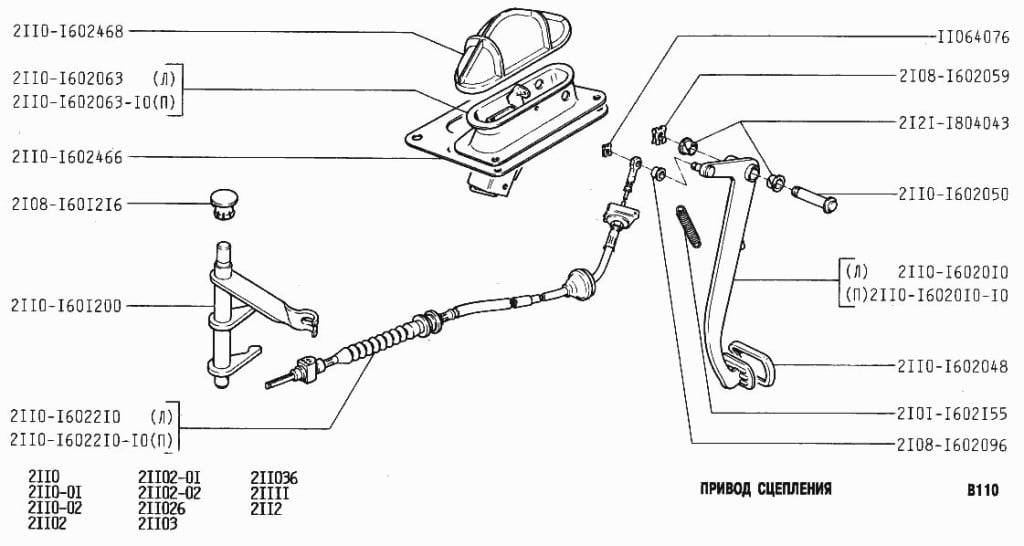

Схема привода сцепления

Когда это необходимо?

Как только вы замечаете какие-то отклонения в работе системы сцепления, нужно тут же принимать соответствующие меры, поскольку от этого комплекта зависит очень многое. Главное – что без сцепления вам не удастся включить ни одной скорости, соответственно, никуда вы не поедете. Бывает, что педаль проваливается, либо, наоборот, работает очень туго. В обоих случаях понадобится регулировка.

Правильная отладка

На самом деле, не так уж сложно заглянуть в неотъемлемую составляющую ВАЗ 2110 –библию и камасутру — руководство по эксплуатации. Там все довольно четко описано. Но попробуем и мы доступно, понятно, поэтапно рассказать о том, как проводится регулировка.

1 этап:

Проверка хода педали. Именно с этого пункта нужно начинать. Согласно заводской наладке, ее ход на ВАЗ 2110 считается нормальным, если составляет около 13 сантиметров. Но он становится больше по ходу изнашивания накладки ведомого диска, поскольку при таком раскладе происходит приподнимание педали. Замерить ее ход не составит никакого труда. Понадобится только линейка.

Замер хода педали сцепления

Итак, открываем дверку с боку водителя, наклоняемся к педали. Даже те, кто совершенно не разбирается в ремонте машины, знают ее местоположение – крайняя слева из трех, там имеющихся. Упираем линейку в коврик, перпендикулярно педали, внимательно смотрим, на каком расстоянии от пола она находится. Если видим на шкале 16 см, или более – нужна срочная регулировка.

2 этап:

Непосредственно регулировка. Собственно, ничего особо разбирать не понадобится, все происходит из подкапотного пространства, а также из салона. Понадобятся только два обычных ключа на 13. Открываем капот, находим наконечник троса сцепления, контргайку на нем. Одним из ключей ослабляем эту контргайку. Вторым таким же ключом поворачиваем регулировочную гайку. «Накатывая» ее на наконечник, мы увеличиваем полный ход педали, откручивая от нее подальше – уменьшаем.

Крутим гайку и контргайку на тросе сцепления

Так шаманим с гайкой, проверяя, поднялась педаль сцепления или опустилась. Когда расстояние хода станет примерно 13 см, раза 4-5 резко нажимаем на нее и отпускаем. Если результат нас не совсем удовлетворил (расстояние больше или меньше нужного), то еще раз проводим регулировку. Когда все устраивает, контргайку затягиваем, после чего до упора сдвигаем втулку-ограничитель (она резиновая).

Сдвигаем до упора втулку-ограничитель

Собственно, из этих нехитрых действий заключается регулировка сцепления на ВАЗ 2110. Единственное замечание – если тросик или другие составляющие части привода сцепления износились, лучше не тянуть с их заменой, а провести одновременно замену с регулировкой, в которой ничего сложного не наблюдается.

Диагностика сцепления

Для того, чтобы понять, что с приводом сцепления «не порядок» — ВАМ не требуется специальных навыков!

При наличии таких фактов, необходимо в первую очередь провести диагностику и для начала отрегулировать педаль сцепления. Несмотря на казалось бы со стороны сложный ход работ, провести её можно своими руками. О том, как правильно это сделать, написано ниже в нашей статье.

Инструмент

Для того, чтобы отрегулировать сцепление было легче, необходимо подготовить следующие инструменты:

  • Домкрат.
  • Противооткатные упоры.
  • Комплект ключей с торцевыми головками.
  • Молоток и выколотка.
  • Линейка.
  • Новый трос сцепления.

Как правило, работы по регулировке педали сцепления сопровождаются заменой троса. Так как старый трос будет значительно изношен, а проводить регулировку будет только проще.

Пошаговый порядок работ по регулировке педали сцепления на ВАЗ-2112

Перед тем как приступить к работе, позаботьтесь о том, чтобы автомобиль находился на ровной поверхности, под задние колёса были поставлены противооткатные упоры, а сам автомобиль находился с включённым ручным тормозом.

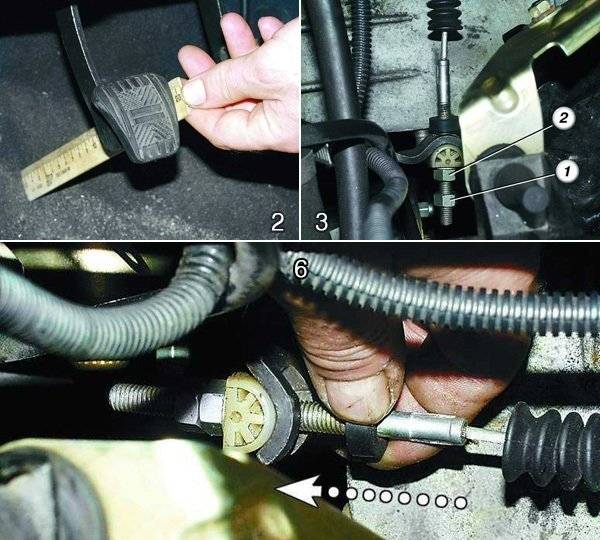

  1. Первым делом проверяем расстояние хода привода сцепления, для этого прикладываем линейку перпендикулярно полу и штанге педали. Если показатели составляют 160 миллиметров и более, то регулировка для педали просто обязательно.

Оцениваем результат измерений.

Цифрами обозначены две гайки.

  1. Когда работы по регулировке гаек будет проводиться, периодически проверяйте ход педали нажав на них при каждом подходе 3-4 раза, после чего заново произведите замеры.
  2. Когда вы достигнете нужного расстояния в свободном ходе педали сцепления, затяните гайки максимально близко друг к другу, создавая тем самым эффект контргайки.
  3. Далее сдвигайте до упора ограничительную втулку, сделанную из резины в вилку, после чего проверяем все соединения троса и закрываем капот.

Как только вы замечаете какие-то отклонения в работе системы сцепления, нужно тут же принимать соответствующие меры, поскольку от этого комплекта зависит очень многое. Главное – что без сцепления вам не удастся включить ни одной скорости, соответственно, никуда вы не поедете. Бывает, что педаль проваливается, либо, наоборот, работает очень туго. В обоих случаях понадобится регулировка.

На самом деле, не так уж сложно заглянуть в неотъемлемую составляющую ВАЗ 2110 –библию и камасутру — руководство по эксплуатации. Там все довольно четко описано. Но попробуем и мы доступно, понятно, поэтапно рассказать о том, как проводится регулировка.

1 этап:

Проверка хода педали. Именно с этого пункта нужно начинать. Согласно заводской наладке, ее ход на ВАЗ 2110 считается нормальным, если составляет около 13 сантиметров. Но он становится больше по ходу изнашивания накладки ведомого диска, поскольку при таком раскладе происходит приподнимание педали. Замерить ее ход не составит никакого труда. Понадобится только линейка.

Замер хода педали сцепления

Итак, открываем дверку с боку водителя, наклоняемся к педали. Даже те, кто совершенно не разбирается в ремонте машины, знают ее местоположение – крайняя слева из трех, там имеющихся. Упираем линейку в коврик, перпендикулярно педали, внимательно смотрим, на каком расстоянии от пола она находится. Если видим на шкале 16 см, или более – нужна срочная регулировка.

2 этап:

Непосредственно регулировка. Собственно, ничего особо разбирать не понадобится, все происходит из подкапотного пространства, а также из салона. Понадобятся только два обычных ключа на 13. Открываем капот, находим наконечник троса сцепления, контргайку на нем. Одним из ключей ослабляем эту контргайку. Вторым таким же ключом поворачиваем регулировочную гайку. «Накатывая» ее на наконечник, мы увеличиваем полный ход педали, откручивая от нее подальше – уменьшаем.

Крутим гайку и контргайку на тросе сцепления

Так шаманим с гайкой, проверяя, поднялась педаль сцепления или опустилась. Когда расстояние хода станет примерно 13 см, раза 4-5 резко нажимаем на нее и отпускаем. Если результат нас не совсем удовлетворил (расстояние больше или меньше нужного), то еще раз проводим регулировку. Когда все устраивает, контргайку затягиваем, после чего до упора сдвигаем втулку-ограничитель (она резиновая).

Как поменять сцепление ВАЗ 2110

Иметь в собственном гараже иномарку очень престижно и круто, однако и сегодня сотни тысяч водителей являются владельцами автомобилей отечественного производства. Они, во-первых, значительно дешевле стоят по сравнению с иностранными автомобилями, а во-вторых, экономичны в эксплуатации и ремонте. Кроме того, авторынки просто переполнены разнообразными запчастями и комплектующими ко всем моделям ВАЗ, как новыми, так и б/у.

Ремонт автомобиля, какой бы поломка не была, всегда требует вложения средств и усилий. Однако ремонт или замена запчастей собственными руками значительно дешевле и выгоднее. Сцепление — очень важный компонент любой машины, поэтому если есть подозрения на неисправность именно этой детали, нужно немедленно проводить ее замену.

Замена сцепления ВАЗ 2110 происходит следующим образом. Прежде всего, необходимо подыскать эстакаду или яму, или еще лучше подъемник.

Отсутствие комфортного рабочего места значительно затруднит проведение ремонтных работ и увеличит продолжительность работы.

Можно приподнять перед автомобиля и зафиксировать его на специальных подставках. Обязательно поставить упоры под задние колеса. Только после устройства автомобиля на рабочее место можно переходить к замене сцепления.

  • Необходимо снять с аккумулятора минусовую клемму. Такая необходимость заключается в том, чтобы не допустить короткого замыкания проводки во время проведения ремонтных работ.
  • Снять корпус воздушного фильтра, чтобы получить доступ к болтам, которыми прикреплена КПП к двигателю.
  • Снять с передних колес защитные колпаки и открутить закерненные гайки. Можно сделать это с помощью керна или зубила. Также стоит ослабить гайки на левом колесе. Позже его также придется снять.
  • Приподнять перед машины и поставить под него подставки. Снять переднее колесо (левое).
  • Затем отверните длинный болт, который фиксирует стабилизатор поперечной устойчивости. Перед этим необходимо снять защиту (при ее наличии).
  • Очень важный этап — сдвиг КПП. Чтобы она могла свободно перемещаться, нужно снять левый брызговик, освободить левую шаровую опору от болтов, левую стойку отвести в сторону за привод колес.
  • Отключить от КПП 2 разъема. Справа находится пластина, которая отвечает за крепление реактивной тяги. Свое начало она берет с рычага, который и переключает передачи. Однако прежде чем ее отсоединить, нужно заметить само место для крепления тяги, чтобы потом не было проблем и не пришлось тратить время на подгонку рычага.
  • После освобождения коробки передач, можно снимать ее крепления к двигателю. Здесь всего 1 гайка и 3 болта.
  • Затем нужно открутить заднюю подушку, которая служит для крепления КПП и двигателя, затем сдвинуть коробку. Делать это нужно таким образом, чтобы сильно не опустить двигатель, поэтому лучше подложить под него какие-либо опоры или поддомкратить.
  • Аналогичные манипуляции нужно проделать с коробкой и уже после этого сдвигать ее на нужное расстояние. Когда все готово, можно приступать к откручиванию корзины сцепления и вынимать выжимной подшипник.
  • Лучшим вариантом будет замена сцепления целиком, включая и выжимной подшипник.

В обратном порядке выполняется сборка машины. Таким образом можно самостоятельно произвести замену сцепления у автомобиля ВАЗ 2110. Нужно провести центровку диска, лучше всего воспользоваться специальной оправкой, при ее отсутствии деревянным кругляком подходящей длины и диаметра. При правильной дисковой центровке, затяжке всех болтов крепления, оправка или деревянный кругляк должны легко выниматься.

Источник

Принцип работы сцепления в автомобиле

Сцепление играет важную роль в системе трансмиссии автотранспорта. Его функция предполагает включение/выключение крутящего момента. Данный узел обеспечивает плавность соединения вращающегося маховика силового агрегата с первичным валом коробки передач при начале движения автомобиля, а также в процессе переключения скоростей. Еще одна задача рассматриваемого механизма состоит в защите автомобильной трансмиссии от серьезных перегрузок, возникающих в случае экстренного торможения.

Современные модели автомобилей комплектуются несколькими конструктивными вариантами сцепления. К примеру, в зависимости от количества дисков различают одно- и многодисковые системы (первый вариант встречается чаще).

Еще один важный параметр классификации сцеплений автомобилей – это рабочая среда привода. По этому признаку механизмы делятся на «сухие» и «мокрые». В современных моделях автопроизводители чаще используют «сухие» приводы, так как для их работы не нужно предусматривать наличие масляной ванны.

На рисунке представлены основные элементы сцепления автомобилей:

1. Направляющая, по которой движется выжимной подшипник.

2. Первичный вал коробки передач.

3. Скоба регулировки свободного хода.

4-5. Вилка механизма сцепления.

6. Корзина.

7. Ведомый диск.

8. Маховик силового агрегата.

9. Педаль.

В зависимости от вида привода различают гидравлическое, механическое, электрическое или комбинированное сцепление. Кроме того, различные конструкции могут отличаться вариантом нажатия на прижимной диск и могут иметь круговое расположение пружин либо центральную диафрагму.

Основными конструктивными элементами механизма, обеспечивающего передачу вращательного ускорения от силового агрегата автотранспортных средств, выступают: «ведомый» и нажимной диск сцепления, выжимной подшипник, приводная вилка, приводная система и педаль (выключатель соединения с маховиком силового агрегата).

Принцип работы сцепления с одним диском заключается в плавном переключении скоростей, которое происходит в результате плотного прижимании маховика, накладок ведомого диска и прижимных элементов «корзины». При включенном механизме, прижимающийся диск «корзины» сцепления давит на выжимные пружины, что обеспечивает плотное прилегание к ведомому диску, который в результате такого воздействия прижимается к маховику двигателя.

Так как первичный вал КПП заходит в муфту со лицами, то и он получает вращательное ускорение от диска. При надавливании на педаль сцепления в салоне авто, привод сцепления обеспечивает давление выжимного подшипника на пружины, что способствует отведению рабочей поверхности «корзины» от диска, поэтому вал коробки передач перестает вращаться даже при работающем моторе.

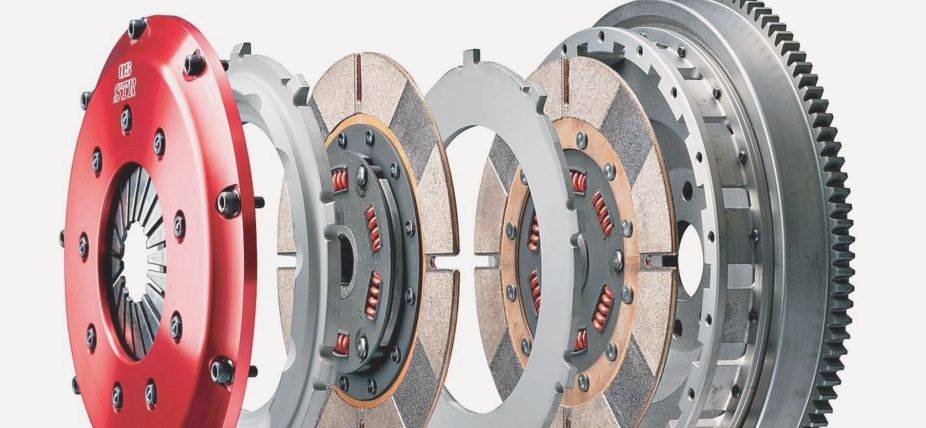

В двухдисковой конструкции механизма, передающего вращательное движение силового агрегата автомобилей, присутствует 2 диска и, соответственно у корзины есть 2-е рабочие поверхности. Между дисками такого механизма присутствуют ограничительные втулки и детали, обеспечивающие синхронное нажатие. Процесс разъединения маховика мотора и первичного вала КПП у однодисковых и двухдисковых сцеплений одинаков.

Модели авто с АКПП чаще всего комплектуются влажным многодисковым механизмом сцепления, но у некоторых производителей можно встретить и комбинацию с сухим сцеплением.

Активаторы для АКПП могут быть электрическими или гидравлическими. В первом случае используется шаговый электродвигатель, а во втором двигатель в виде гидроцилиндра. Управляет работой электрического сервопривода коробки «автомат» электроника, а гидравлического активатора гидрораспределитель.

Роботизированные КПП комплектуются двумя видами сцепления, которые работают попеременно. Первый механизм обеспечивает включение передач, а второй, при этом, ожидает команду на переключение следующей передачи.

Ремонт сцепления

Если есть характерные признаки, нужно выполнить диагностику неисправностей и произвести ремонт, который обычно сводится к замене:

  • Корзины;
  • Маховика или его проточке;
  • Троса или его регулировке;
  • Вилки;
  • Выжимного подшипника.

Ремонт корзины

Зачастую корзина не ремонтируется, а просто меняется. Однако, и здесь умельцы наваривают на лапки слой металла и стачивают его, чтобы концы всех лапок лежали в одной плоскости, но лучше, если корзина приобретается новая. Очень сложно нарастить толщину каждой лапки правильно и обычно, возникает перекос, когда педаль выжата. Это опасно тем, что неравномерно прилегает ведомый диск, это, в свою очередь, приводит к его скорейшему износу. Новая корзина должна быть установлена так же, как и прежняя, чтобы не было вибрации. В момент установки нужно пользоваться специальной оправкой или концом старого первичного вала. Затяжку болтов при этом производить постепенно, закручивая находящиеся друг напротив друга болты в 2-3 этапа. Это нужно строго соблюсти, чтобы корзина легла равномерно, без перекосов.

Сцепление ВАЗ 2110

Ремонт маховика

Поверхность маховика стирается медленнее, чем диск, поэтому и менять его надо не так часто. Неровная поверхность устраняется заменой на новый или проточкой на станке. Снимается слой металла до самой глубокой точки на маховике. Срок его эксплуатации при этом снижается.

Замена троса

Замена троса сцепления ВАЗ 2110 нужна, когда он порвётся и его регулировка станет невозможной. Но если педаль провалилась, то не всегда виноват трос, а, возможно, поломка вилки. Редко, но бывает так, что отверстие в кузове, куда входит трос, бывает деформировано и нужно его отремонтировать. При установке и снятии троса труднее всего надеть его наконечник на педаль. Регулировка троса выполняется двумя гайками на кронштейне коробки передач. Считается нормально, если педаль перемещается 125 мм, но регулировка ориентирована на то, чтобы выжимной подшипник не тёрся постоянно о поверхность лапок, и передачи включались без шума. Если педаль перемещается более 165 мм, то необходим ремонт.

Замена вилки

Если провалилась педаль, то, возможно, потребуется замена вилки. Перелом вилки встречается не так часто, но чтобы её заменить, нужно снять коробку. Далее, извлекают втулку и производят установку новой вилки.

Сцепление ВАЗ 2110

Замена выжимного подшипника

Когда неисправен выжимной подшипник, то слышен характерный звук. Обычно, это треск или свист. Проблему можно устранить смазкой либо заменой, которую усложняет снятие коробки. Во время ремонта нужно проверить все его части и смазать подшипник, а лучше заменить. Не стоит смазывать подшипник солидолом. Будет лучше использовать для этого смазку ШРУС.

Проблемы сцепления ВАЗ 2110 и откуда они берутся

Конструкция имеет ряд недостатков. Трос привода имеет свойство растягиваться, фрикционные накладки истираются. Неизбежные процессы приводят к появлению поломок, отказов, что провоцирует необходимость регулировки устройства.

Пробуксовка сцепления

Проскальзывание диска нередко происходит ввиду его износа. Тонкая настройка привода не дает деталям плотно смыкаться, что и вызывает пробуксовку. Явным признаком подобного является затруднение переключения передач, снижение динамики автомобиля.

Рывки при старте

Следующий явный признак поломки – рывки при резком ускорении. Здесь корень проблемы может скрываться в износе фрикциона, разбалтывании выжимного, растяжении троса.

Наблюдается повышенный шум

Обычно езда на автомобиле сопровождается повышенным шумом по причинам.

  1. Износ выжимного. Устройство может сильно шуметь при переключении передач.
  2. Хруст при попытке воткнуть положение на КПП. Здесь причиной является неполное размыкание диска с корзиной. Механизм не разъединяется и нагрузка на коробку передач частично передается. Если пытаться вбить рычаг в таком положении – можно повредить шестерни.

Не полностью выключаемое сцепление

Стандартная проблема, при которой усложняется включение передач. Фрикционный диск не выходит из зацепления, что провоцирует сложности во время эксплуатации. Рычаг КПП при этом, может отказываться заходить в позицию.

Демонтаж сцепления ВАЗ-2114

После снятия КПП открутите крепежные болты корзины ключом 8. Зафиксируйте отверткой маховик и вытащите диски. Подденьте отверткой пружины и извлеките их из выступов. Затем вместе с муфтой снимите подшипник и пружину. Замените втулку вилкой, предварительно сняв с вилки защитный чехол. Вытащите втулку и снимите вилку включения, сместив вверх нижний конец рычага.

https://youtube.com/watch?v=Rh382LjE_Xk

Источники

  • https://mylada.net/remont/zamena-trosa-scepleniya-na-vaz-2110.html
  • https://masteravaza.ru/transmisiya-sceplenie/disk-scepleniya-transmisiya-sceplenie/vaz-2112-zamena-diska-scepleniya-1115
  • https://vipwash.ru/stseplenie/zamena-stsepleniya-vaz-2112-2114

Все признаки неисправности сцепления.

Внимание, все варианты приведены в порядке снижения их вероятности от наиболее вероятных к более редким. Это самая честная неисправность

Происходит она при повреждении привода сцепления

Это самая честная неисправность. Происходит она при повреждении привода сцепления.

— порвался трос сцепления/повредился гидропривод (ремонтируется заменой и регулировкой).

— протерлась вилка сцепления и оделась на шарнир (ремонтируется заменой или наваркой и регулировкой).

Запах паленых накладок.

Это очень неприятный и специфический запах. Его невозможно ни с чем спутать.

Он возникает, как правило, при трогании с места, при попытке ускориться на большой скорости и при движении на подъем. Причина кроется в запредельном износе ведомого диска сцепления. Т.е. от его фрикционных накладок ничего не осталось. Выглядит это примерно вот так:

Если у вас автомобиль очень очень старый, или китайский, возможен вариант износа пружин в корзине сцепления, но я ни разу не встречал это на практике.

Ездить с этой неисправностью долго нельзя, так как при проскальзывании быстро изнашивается корзина и маховик.

Решение только одно — замена ведомого диска сцепления. Одновременно с этим, желательно заменить выжимной подшипник. Так как они служат примерно одинаково, стоит он не дорого, а его замена требует снятия коробки передач.

Причины ровно те же что и в предыдущем случае — износ фрикционных накладок ведомого диска.

Просто при движении на скорости моторный отсек и днище отлично продуваются и запах почувствовать, возможно не всегда.

Иногда причиной такой неисправности сцепления бывает замасливание сцепления, но это бывает крайне редко.

При нажатии на педаль сцепления слышен гул, шум или скрежет.

Причина, в большинстве случаев, кроется в износе выжимного подшипника. В зависимости от конструкции, его меняют или набивают смазкой (в основном на старых машинах).

С этой неисправностью можно ездить довольно долго, просто это не сильно комфортно в плане акустики

Также важно понимать, есть вероятность, что подшипник полностью заклинит

Гарантированное решение проблемы — замена выжимного подшипника.

Временное решение проблемы, например, для продажи автомобиля — сварить подшипник в тугоплавкой смазке.

Важно понимать, что работа по снятию и установке коробки передач стоит в разы дороже замены выжимного подшипника

Если писк и скрежет тихие, есть вероятность что развалился подшипник в маховике. Но в моей практике, только один раз в нем была проблема. Обычно его меняют при снятии корзины сцепления или при капитальном ремонте двигателя. Он, по большому счету, нужен для лучшей сохранности подшипников первичного вала коробки передач его сальника и увеличения срока службы диска сцепления.

Вибрации при трогании с места и/или при переключении скоростей.

Как правило, причина вибрации кроется в ведомом диске сцепления. Обычно у него ломаются или изнашиваются демпферные пружины:

Или частично разрушаются фрикционные накладки:

Бывает, что трескается сама корзина сцепления:

Если автомобиль оборудован двухмассовым маховиком, проблема может быть и с ним.

Самый маловероятный вариант — неверно настроены лапки выжима сцепления. Вероятность этого крайне низкая, так как лапчатые корзины сцепления не устанавливают на автомобили уже лет 25-30 (исключение УАЗ).

Точно определить неисправность поможет только снятие коробки передач и разборка сцепления.

Передачи переключаются с большим усилием, при их переключении слышен скрежет.

Эти симптомы говорят о неполном выключении сцепления. Т.е. диски сцепления разводятся не до конца, и ведомый диск продолжает вращаться.

Причиной этому может быть:

  • воздух в гидроприводе сцепления (необходимо прокачать систему и устранить причины попадания воздуха).
  • деформация или запредельный износ вилки сцепления (устранить можно только заменой, править вилку бесполезно).
  • неверная регулировка сцепления ( отрегулировать в соответствии с инструкцией).
  • выплавление выжимного подшипника из пластикового кожуха, особенно часто с этим сталкиваются владельцы Шевроле нивы. ( Решение проблемы — замена выжимного подшипника).

Заключение.

Выше мы рассмотрели все признаки неисправности сцепления и причины, которые их вызывают.

Я надеюсь, что статья была вам полезна. Если вы нашли неточность, хотите дополнить статью или у вас остались вопросы — пишите комментарии.

На этом у меня сегодня все.

Как правильно отрегулировать сцепление на ВАЗ 2110?

Рано или поздно в любом автомобиле возникают проблемы, связанные с работой сцепления. Если система еще не вышла из строя и неисправность позволяет, то трос педали сцепления на ВАЗ 2110 вполне можно отрегулировать. Подробно о том, как подтянуть сцепление и сделать так, чтобы оно работало мягче, читайте в этой статье.

Серебристый ВАЗ 2110

Итак, что же относится к неисправностям сцепления:

  • износ основного шкива или его замасливание;
  • выход из строя одной из пружин (демпферной или диафрагменной);
  • поломка выжимного подшипника;
  • поломка маховика;
  • износ непосредственно корзины.

Что касается симптомов, в результате которых требуется регулировка, то они следующие:

  • педаль плохо включается или выключается;
  • при выжимании акселератора появляется посторонний звук;
  • появилась вибрация при увеличении мощности мотора;
  • машина идет с рывками.

Извините, в настоящее время нет доступных опросов.

Регулировка сцепления «десятки»

Очень часто сделать регулировку нужно в том случае, если на ВАЗ 2110 недавно менялся трос педали, но это может быть связано и с другими причинами.

Согласно общепринятым данным, ход педали на ВАЗ 2110 должен быть не более 16 см, но наиболее оптимальным вариантом являются пределы от 12 до 13 см.

Здесь имеется в виду расстояние положения от выключенного акселератора до включенного до упора при переключении скорости.

Все работы может осуществить и неопытный автомобилист. Инструменты для этого не потребуются, подготовьте только канцелярскую линейку. Также отметим, что с этим процессом вы вполне справитесь и без посторонней помощи. Подробнее о том, как происходит регулировка троса, вы узнаете далее.

Измерение расстояния от педали до пола

Этапы

Яма вам не понадобится, поставьте свое транспортное средство на ровную площадку и включите стояночный тормоз. Затем откройте капот и отключите минусовую клемму от АКБ.
Теперь мы расскажем, как проверить необходимость регулировки.
Вам необходимо замерять расстояние хода привода, для этого линейку необходимо установить перпендикулярно акселератора и пола. Нужно замерить расстояние от пола до того места, где начинается резиновая прокладка на акселераторе. В том случае, если это расстояние хотя бы на миллиметр больше 16 см, расстояние хода нужно отрегулировать.

Итак, откройте капот вашего транспортного средства ВАЗ 2110. Первое, что нужно сделать, это найти крепление тросика системы с педалью

Как правило, оно находится напротив водительского сидения, подробнее об этом вы можете узнать из видео.
Обратите внимание — на конце данного тросика расположены две гаечки, на фото они отмечены номерами 1 и 2. Гайку под номером 1 следует выкрутить, но не до конца, а во вторую нужно подкрутить до нужного свободного хода акселератора, до того момента, как ход не будет равен 12-13 см

Учтите, что свободный ход будет становиться больше при ослаблении второй гаечки, а во время ее закручивания он будет уменьшаться.
Затем сядьте на водительское место и несколько раз зажмите педаль до самого конца, после чего отпустите ее

Сделав это, еще раз проверьте показатель свободного хода.
При необходимости процедуру регулировки можно повторить, разумеется, результат необходимо будет проверить.

Когда процедура настройки завершена, можно продвинуть ограничительную втулочку в вилку до упора. На этом процесс регулировки завершен.
Как видите, ничего трудного в этом нет, так что справиться с этим сможет любой автомобилист.

Процесс настройки тросика сцепления

Видео «Как самому отрегулировать свободный ход»

Подробнее о регулировке свободного хода смотрите на видео.

У Вас остались вопросы? Специалисты и читатели сайта labavto.com помогут вам, задать вопрос Поддержите проект — поделитесь ссылкой, спасибо!Оценить пользу статьи:Оцени автора (1

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
