Меняем ремень ГРМ на Рено Логан своими руками: без пыли и грязи

Замена распредвала ГРМ на «Рено Сандеро»

Если вы владелец «Рено Сандеро», то будет полезно знать, как выполняется замена распредвала ГРМ.

Прежде всего нужно отвернуть болт, которым крепится кронштейн направляющей трубки указателя уровня масла к кронштейну воздухообменника. Для этого возьмите головку ключа на 10.

Затем из гнезда поддона картера мотора следует вынуть направляющую трубку вместе с указателем уровня масла. Колечко из резины уплотняет направляющую трубку в гнезде поддона.

Теперь берем головку ключа на 8, с ее помощью следует открутить 2 болта, которыми крепится рым. Демонтируйте его вместе с кронштейном воздухообменника.

Используя эту же головку, открутите 24 болта, которые держат крышку ГБЦ.

Шлицевая отвертка может играть роль рычага, с ее помощью нужно поддеть за приливы крышку ГБЦ. Просто обопритесь отверткой на впускной трубопровод. Чтобы не испортить его, подложите под отвертку кусочек ткани. Теперь демонтируйте крышку ГБЦ. Затем вытащите из ГБЦ две резинометаллические заглушки. Достаньте валы впускных и выпускных клапанов из постелей ГБЦ.

Чтобы посмотреть, исправна ли гидроопора рычага клапана, демонтируйте рычаг и вытащите ее из гнезда ГБЦ.

Как проверить гидроопору? Держите ее за корпус, при этом нажмите большим пальцем на головку плунжера в виде сферы. Если все в порядке, вам придется приложить достаточно много усилий, чтобы прижать его. Однако если он прижимается легко, значит, требуется замена гидроопоры.

Прежде чем устанавливать новую гидроопору, следует налить в таз масло для двигателя, а затем положить ее туда и 2-3 раза нажать на плунжер. Это необходимо, чтобы выпустить из него воздух. Если все сделать правильно, гидроопора станет жестче и не будет пружинить. По такой же технологии демонтируем рычаги и смотрим, исправны ли гидроопоры рычагов других клапанов.

Обратите внимание! Следует сделать отметки, как расположены элементы в ГБЦ, иначе, когда вы начнете собирать их обратно, поставить деталь на прежнее место будет непросто. Собирая ГРМ, следует установить новые сальники распредвалов.. Чтобы снять шкив, потребуется уложить вал в постели ГБЦ

Затем нужно надеть накидной ключ на 18 на гайку, с помощью которой крепится зубчатый шкив распрдвала. В отверстие в шкиве вставьте крепкую отвертку. Когда вы обопретесь ею на спицу шкива, стержнем отвертки нужно надавать на ключ, чтобы повернуть его (против часовой стрелки).

Чтобы снять шкив, потребуется уложить вал в постели ГБЦ. Затем нужно надеть накидной ключ на 18 на гайку, с помощью которой крепится зубчатый шкив распрдвала. В отверстие в шкиве вставьте крепкую отвертку. Когда вы обопретесь ею на спицу шкива, стержнем отвертки нужно надавать на ключ, чтобы повернуть его (против часовой стрелки).

Проследите, чтобы шкив с распредвалом не вращался, при этом гайка начнет откручиваться. Когда она открутится, можно снять шкив с носка распредвала и убрать сальник. Точно так же снимаем сальник со второго распределительного вала.

Когда гидроопоры и рычаги клапанов будут монтированы, приступаем к укладке в постели ГБЦ распредвалов. Прежде чем установить крышку ГБЦ, уберите с привалочных поверхностей крышки и ГБЦ подтеки клея-герметика. Очистите и протрите сухой тканью поверхности, чтобы на них не было отпечатков от ваших рук.

Теперь можно смазать привалочную поверхность крышки ГБЦ герметиком, который используется для фланцевых соединений (Loctite 518). Поверхность должна стать красного оттенка.

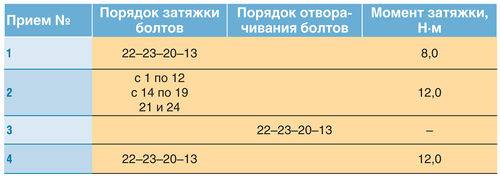

Поставьте на место крышку ГБЦ, после этого затяните болты крепления. Не забывайте соблюдать момент, последовательность можно изучить в нижеследующей табличке.

После того как крышка ГБЦ будет монтирована, возьмите инструментальную головку либо кусок трубы с нужным диаметром, чтобы запрессовать сальники распредвалов в гнезда ГБЦ. Не забудьте смазать кромки сальников маслом для двигателя.

Обратите внимание! Нужно проверить, правильно ли установлены фазы ГРМ на «Рено Сандеро», для этого нужно зафиксировать валы, установить зубчатые шкивы на носки распредвалов таким образом, чтобы логотипы «Рено» на спицах шкивов размещались вертикально вверх на вале выпускных клапанов и вниз на вале впускных клапанов.

Немного подтяните гайки, затем расположите на шкивах и натяните ремень привода газораспределительного механизма. Закрутите гайки крепления шкивов распредвалов с нужным усилием. Проверните коленвал по часовой стрелке на 2 оборота, чтобы удостовериться, что фазы газораспределения выставлены верно. В противном случае подкорректируйте установку. Соберите механизм в обратном порядке.

Замена ремня ГРМ Рено Дастер, Логан, Сандеро и Лада Ларгус

Ремень ГРМ на шестнадцати клапанном двигателе 1.6 K4M и 1.4 K4J Renault поменяем без специального инструмента…

По регламенту технического обслуживания ТТС проверяет, в каком состояние находится ремень газораспределительного механизма через каждые 15 тысяч километров пробега, а меняют вместе с роликами через каждые 60 тысяч километров либо через четыре года, выбирают, что из них наступит раньше.

Начало замены привода ГРМ

Начнём менять зубчатый приводной ремень, предварительно ослабив колёсные болты правого колеса, приподнимаем машину домкратом и снимаем колесо. Затем демонтировав металлическую защиту двигателя, снизу подкладываем под поддон упор либо домкрат. В арке передней стойки снимаем пластиковую защиту от грязи, которая держится на двух клипсах. Одна маленькая клипса находится на кожухе сверху, а другая снизу типа «ёжика» и его просто выдёргиваем с посадочного места.

Далее открыв капот двигателя, уберём в сторону трубки подвода топлива к рампе, трубку отвода паров бензина и жгут проводки и, отвернём шесть болтов подушки двигателя ключом (на 16).

В арке крыла сверху на кузове крепится поперечный кронштейн, отвернём его верхний болт, а нижний на рычаге немного ослабим и, отогнём верхнюю часть тяги в сторону.

Снятие ремня ГРМ на 8-клапанном Логане

Для начала поднимаем правое переднее колесо, после чего откручиваем зажим саморез справа вверху и второй зажим на нижнем крае бампера. Далее просто тянем на себя пластиковый протектор, отводим в сторону, заворачиваем, снимать полностью не обязательно. Теперь мы можем беспрепятственно добраться до болта коленвала, но пока не трогаем его. Для начала нам нужно ослабить ремень генератора, который натягивается натяжителем. В общем должен быть натяжной болт, сначала откручиваем два крепежных болта, потом откручиваем натяжитель, натяжитель поднимется, что позволит снять приводной ремень. Теперь мы можем безопасно снять шкив коленчатого вала.

Чтобы коленчатый вал не проворачивался, в кабину можно посадить помощника, он должен включить пятую передачу и зажать педаль тормоза. В этом случае поворачивать колеса коленчатым валом сложнее. Кстати, болт коленвала 18, вот насколько интересны французы.

Теперь перейдем к началу. Здесь вам нужно снять подушку, чтобы получить прямой доступ к крышке ремня ГРМ. Проблема, как многие считают, в том, что при откручивании крепежных болтов мотор развалится, что на самом деле неверно: мотор будет опираться на ограждение или между поддоном и картером можно проложить металлическую пластину толщиной примерно 1 см защитный кожух, тогда двигатель будет надежно стоять на месте.

Головкой на 16 откручиваем три болта крепления подушки к двигателю и два болта к каркасу кузова. Порядок не имеет значения. Снимаем подушку и переходим непосредственно к двигателю. Теперь вам нужно снять верхнюю крышку. Он крепится тремя болтами 13 и одним 10, снизу немного спрятан. Вот тут-то и пригодится храповик. Не бойтесь, если 13 винтов закрутятся, это нормально. Чтобы снять крышку, слегка поверните ее против часовой стрелки, чтобы освободить ее от монтажной проушины.

Что ж, теперь нам нужно снять нижнюю часть кожуха, она пластиковая. Лучше открутить два болта из 8 вверху и два внизу. Крышка легко снимается. Для отделки снимите натяжной ролик. Но сначала включите пятую передачу, поверните левое переднее колесо, пока не увидите метку распредвала вверху

Его положение не важно, важно его увидеть. В народе бытует мнение, что на головке есть отметина, но она есть, но это не критично, важно именно совпадение отметок коленвала / распредвала

Поэтому когда увидели отметку, откручиваем ролик натяжителя ключом на 17, снимаем старый ремень ГРМ, устанавливаем новый.

Пошаговая инструкция по замене ремня ГРМ

Если всё подготовлено, пора приступать к процедуре. Как правило, она занимает около 2,5 часов. У новичков — чуть больше, у опытных водителей — чуть меньше.

Видео: Замена ремня ГРМ на Рено 1,4–1,6 8V (K7J, K7M) до 2010 г.в. Логан, Сандеро

Процедура происходит по следующему алгоритму:

Поддомкратить переднее правое колесо и снять его. Затем отщёлкнуть грязезащитный пластиковый кожух, под которым спрятан ремень привода генератора. Снять ремень.
Далее нужно открутить шкив коленвала, который держится болтом на 18. Если есть пневматический гайковёрт, процедура пройдёт без проблем. В противном случае нужно остановить маховик большой плоской отвёрткой, после чего открутить болт. Лучше привлечь к процессу помощника.

Необходимо демонтировать правую опору двигателя. Перед этим под мотором ставят надёжную подставку (лучше, если она будет из дерева, чтобы не повредить защиту картера). Опору упирают в разъём, открывающий доступ к сливной пробке.
Другой конец бруска упирается в пол

Убедившись, что двигатель надёжно укреплён, отщёлкивают трубку продувки абсорбера и провод, убирают их в сторону.

Затем нужно открутить 5 болтов на 16, соединяющих правую опору мотора, кузов и крышку привода ГРМ. После этого убирают опорный узел.

Чтобы при работе не сломать пластиковый наконечник, щуп вынимают. Отверстие нужно заглушить паклей либо пробкой. После этого приступают к демонтажу кожуха ремня ГРМ. Сначала снимают нижнюю часть, которая крепится 3-мя болтами. Головки могут быть на 8 или на 10 (зависит от года выпуска). Открученный кожух снимают через низ моторного отсека.
Легче показывать на снятом двигателе

Верхняя крышка железного кожуха удерживается 5 болтами — 4 на 13 и 1 на 10. Если машина выпущена до 2008 года, на ней будут стоять болты на 16. По задумке производителя нижние болты закреплены на герметике, потому что в этом месте проходят масляные каналы. Для выкручивания этих болтов придётся приложить дополнительные усилия. К тому же, при сборке агрегата их снова нужно «посадить» на герметик.

Когда болты откручены, можно устранить верхнюю крышку. Откроется доступ к ремню ГРМ.

Далее нужно распределить шкивы по меткам. Стрелку на шестерне распредвала наводят на значок DACIA (буква D), который отлит на клапанной крышке. Так просто шестерня не сдастся, поэтому нужно использовать болт, удерживающий шкив коленвала. На него надевают большую гайку и накручивают до упора, затем крутят по часовой стрелке, пока метки не соединятся. Чтобы ухватиться ключом было легче, под головку можно установить подставку.

Когда метки выставлены, необходимо демонтировать натяжной ролик. Для этого берут головку на 16, откручивают болт, снимают с оси ролик и ремень ГРМ.

Итак, старый ремень снят. Перед установкой нового необходимо почистить шестерни и все остальные детали, обычно спрятанные под кожухами. Их промывают и продувают потоком сжатого воздуха.

На очищенную ось устанавливают ролик и не до конца притягивают гайкой.

Установку нового ремня начинают с шестерёнки коленчатого вала. На ремне нарисованы указатели, которые помогут совместить нижнюю и верхнюю часть с метками на шестерёнке. Далее ремень натягивают на помпу, распредвал и ролик

Важно проследить, чтобы метка на ремне соединилась с указателем на распредвале. Чтобы не запутаться, надписи на ремне тщательно изучают: часть со стрелками и надписями о производителе — это верх ремня. Ближняя метка пойдёт на распредвал, дальняя — на коленвал

Ближняя метка пойдёт на распредвал, дальняя — на коленвал.

Сразу после установки ремень будет провисать между шкивами. Слабину убирают, слегка провернув шестерню распредвала против направления вращения мотора.

Далее необходимо выполнить правильную натяжку ремня. Для этого используют специальный вилочный ключ (если оригинального нет, можно использовать ключ для моделей ВАЗ с передним приводом). Вилку вставляют в ролик, слегка отводят его вверх и прокручивают против часовой стрелки. Оптимальным считается натяжение, в котором ремень ГРМ отклоняется от первоначального состояния на 60 градусов. Как только подходящее натяжение найдено, ролик затягивают гайкой.

Затем нужно проверить работу. Болт крепления шкива коленвала прокручивают на 2 оборота и проверяют, совпадают ли метки и сохранилось ли натяжение ремня. Если что-то не так, гайку ролика ослабляют и ремень натягивают ещё раз.

Если всё в порядке, производят обратную сборку

Важно помнить о том, что два нижних болта верхней крышки привода ГРМ нужно закрепить герметиком, чтобы избежать подтекания масла из внутренних каналов.

Метки грм логан с мотором к7м (8 клапанов)

Ремонт авто на базе моторов К7М проводят, используя торцевые 10-миллимметровые и 18-миллиметровые головки.

Последовательность действий на автомобилях Рено Логан:

  1. Необходимый узел скрыт правым колесом, поэтому его демонтируют. Фиксаторы колес ослабляются только тогда, когда Logan стоит на земле. Зафиксируйте колеса противооткатными упорами, поднимите ручник, а переднюю часть автомобиля закрепите надежной опорой.
  2. Подбираемся к участку двигателя, скрытому за правым брызговиком.
  3. Снимаем ремешок, отвечающий за работу вспомогательных агрегатов. Перед снятием рекомендуется на наружной стороне отметить направление, в котором он движется, так как неправильный монтаж приведет к ускорению износа элемента.
  4. Проворачивая выступ натяжителя по часовой стрелке, снимаем ремешок.
  5. Освобождаем остальные шкивы от привода, передающего движение вспомогательным агрегатам.
  6. Чтобы заменить автоматический натяжитель, нужно скрутить фиксирующий болт.
  7. Затем демонтируем правую опору подвески мотора.
  8. Открываем доступ к картеру силовой установки, снимая с него защиту.
  9. С помощью проставки устанавливаем опору под картер.
  10. Снимаем держатель жгута проводов с правого кронштейна;
  11. Извлекаем болты, фиксирующие правую опору к кузову.
  12. Выкручиваем три фиксирующих болта, которые обеспечивают соединение правой опоры и силовой установки, избавляемся от мешающей проведению работ опоры.
  13. Обеспечиваем фиксацию поршня в ВМТ.
  14. Сняв болты, демонтируем защитную крышку ремня газораспределения.
  15. Метки ремня ГРМ регулируем проворачиванием болта крепления шкива ремня по часовой стрелке так, чтобы обозначенное риской место совпало с местом отметки крышки головки;
  16. При правильно проведенной процедуре нанесенная на приводном ремне газораспределения красная буква А совпадет с обозначением на корпусе шкива.
  17. Чтобы убедиться в правильности выполнения работ, снимаем шкив, обеспечивающий движение вспомогательных агрегатов.
  18. Проверяем совпадение меток зубчатого коленвального колеса и блока.

Делаем натяжку ремня своими руками

Данная процедура имеет некоторые отличия на автомобилях с разными комплектациями. Также о с кондиционером регулировка выполняется автоматически. Если ваш автомобиль не оборудован климатической системой, натяжку ремня производят вручную следующим образом:

  • В комплектациях 5К**** (порядковый номер) ослабляют два винта, что крепят кронштейн. При помощи регулировочного элемента возвращают его на место. После настройки крепежные болты затягивают обратно. Работа производится шестигранным ключом.
  • В комплектациях 4РК *** затягивается верхний крепежной винт. После проверки натяжения его снова ослабляют при необходимости. Нижний винт закручивается в последнюю очередь.

Регулировка

На двигателях с 8-ю и с 16-ю клапанами натяжение регулируется по-разному. На моторе K4M надо выкрутить винт ключом «на 13». Затем в прорезь на ролике устанавливают шестигранник (см. рис.). Одна грань – это 6 мм.

Автомат натяжения ремня ГРМ

Поворачивая шестигранник, добиваются совпадения прямоугольных меток. Затем винт снова закручивают.

Что касается 8-клапанных моторов, здесь «автомата натяжения» нет. Всё регулируется вручную. Сначала ослабляют крепление, используя ключ «на 16».

Ролик натяжения, 8-клапанник Рено

Специальным ключом, показанным на фото, ролик поворачивают вправо или влево и получают нужное натяжение. Крепёжный винт затем закручивают.

Источник

Установка нового ремня ГРМ

  1. Достаем свежий комплект ГРМ.

Комплект ГРМ.

  1. Устанавливаем натяжной ролик на место.
  1. На ремне ГРМ расположены две метки и стрелочки направления вращения, совмещаем нижнею метку с меткой на звездочке коленвала.
  1. Устанавливаем на место звездочку вместе с ремнем.

Установленная звездочка коленвала.

  1. Одновременно надеваем ремень на звездочку распредвала, совместив верхние метки и натяжной ролик. Следим что бы правая ветвь ремня была натянуты.

Метка на звездочке распредвала.

  1. Натягиваем натяжной ролик, обязательно по стрелочки, до совпадения меток на нем.

Правильная натяжка.

  1. Затягиваем гайку.

Мне на некоторых форумах попадались горе советчика, мол надо ремень немного перетянуть и он со временем растянется и все встанет на свои места. Не поддавайтесь на провокации, если есть определенный момент натяжения ремня его надо придерживаться!! Помните, что не натянутый ремень ведет к быстрому износу зубьев и как следствие перескакивание его. Перетянутый ремень это повышенный износ подшипника помпы и в разы сниженная надежность.

  1. Проворачиваем коленвал по часовой стрелке два оборота и смотрим на натяжку, если что подтягиваем. Устанавливаем все детали в порядке обратном снятию. Не забываем про антифриз. Ну вот и все ребята.

Сколько стоят ремни ГРМ?

Рекомендуется заменять детали комплектом с использованием оригинальных изделий. Аналоги, имеющие низкую цену, позволят сэкономить не более 1000-1200 рублей на комплекте. Но риск досрочного выхода узла из строя многократно увеличивается.

Наименование детали и каталожный номерЦена, руб
Ремень на 8-клапанный двигатель, 8200939081800
Ремень на 16-клапанный двигатель, 82010696991400
Ролик натяжения на 8-клапанный мотор, 82009081802200
Ролик натяжения на 16-клапанный мотор, 7700108117По отдельности не поставляется
Обводной ролик 16-клапанного двигателя, 7700107150Аналогично
Ремкомплект (ремень и ролики) на 8-клапанный мотор, 130С17480R3000
Ремкомплект (ремень и ролики) на 16-клапанный мотор, 77014770144300
Цены актуальны для трех регионов: Москва, Челябинск, Краснодар

Все шаги по замене

Вам понадобится накидной ключ «на 13», а также торцевой ключ «на 13» и «6». При разных настройках они действуют по-разному:

  • 5К 1747 — надеваем шпонку на головку болта ролика натяжителя. Ведем валик вверх до совпадения проушины с отверстием в корпусе (см рис.). Вставляем в отверстие стержень d=5-6 мм — ролик фиксируется. Ремешок можно снять и заменить.

    Натяжитель держится на тяге

  • 5К 1110: с помощью ключа «6» полностью выкрутить винт, расположенный над опорой (см рис.). Ослабляем затяжку двух крепежных винтов (ключ «на 13»), сдвигаем скобу вверх, производим замену.

    Регулировочный винт здесь уже выкручен

  • 4PK 718: Ослабьте верхний и нижний винты крепления генератора. Корпус генератора перемещается по канавке стержня (см рис.). Ремень снимается, а установка производится в обратном порядке. Главное правильно подобрать натяжение.

    Верхний винт можно перемещать вдоль паза

Замена ремня вспомогательного оборудования Рено Логан включает в себя и регулировку натяжения, если только речь не идет о комплектации с кондиционером. В «дорогой» настройке ничего не ставится, но силу натяжения все же нужно проверить.

Проверяем натяжение

Прижимать ремешок будем в отмеченных на чертеже точках. При этом прикладывается сила 10 кгс (98 Н). В каждом случае отклонение ремня должно быть от 6 до 8 мм.

Куда нажать

Нажатие производится большим пальцем, надавливая почти со всей силой.

Регулировка

Правильно отрегулированный ремень не должен издавать посторонних шумов на холостом ходу, например шипения на холодную при запуске двигателя!

В конфигурациях с кондиционером регулировка напряжения невозможна. Поэтому машину заменяют или ремонтируют (см ниже). А там, где нет автоматики, все кажется проще:

  • 5K 1110: необходимо ослабить два винта, удерживающих скобу. Регулировочный винт возвращается на свое место (см фото). Производится регулировка, затем затягиваются фиксирующие винты.

    Установлен регулировочный винт

  • 4PK 718: затяните верхний установочный винт, проверьте натяжение, снова ослабьте винт и т д. Нижний установочный винт затягивается на последнем этапе.

Правильно натянуть ремень вспомогательных агрегатов Рено Логан, если в комплектации нет гидроусилителя руля, это самый сложный вариант. Настройка в этом случае будет поэтапной. Это может занять от 30 до 40 минут.

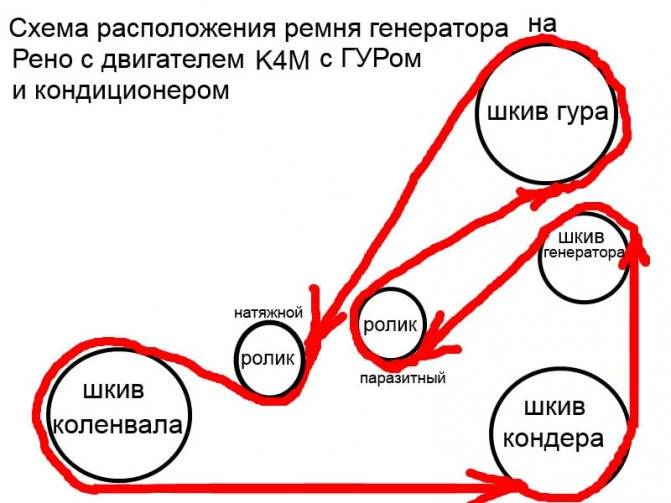

Если автомобиль оснащен климатической системой?

В моделях Renault logan, которые оснащены функциями кондиционирования салонного пространства, присутствуют две версии компоновки узлов вспомогательных систем:

  1. компрессор в паре с генератором находятся по одну сторону мотора;
  2. данные агрегаты располагаются с разных боков двигателя.

Первый случай подразумевает присутствие одного ременного привода для вспомогательных агрегатов. Здесь регулировка натяжения осуществляется посредством соответствующего ролика.

Во втором варианте для активации этих узлов применяются два ремня (отдельно для каждого из обозначенных агрегатов).

В случае расположения агрегатов по разные стороны от мотора, замена ремня вспомогательных агрегатов выполняется в таковом порядке.

  1. Снимаем ременной механизм, вращающий компрессорный агрегат. Для этого достаточно применить его разрезание.
  2. Заменяем ременной механизм, активирующий генератор (процедура рассмотрена здесь же).
  3. Устанавливаем ременный держатель (он присутствует в комплекте вместе с ремнем для компрессора) в нижнюю область шкива коленчатого вала.
  4. Надеваем ремешок на компрессорный шкив и заводим его за держатель, ранее установленный на шкив вала.
  5. Сдвигаем держатель с зафиксированным ремнем по шкиву вала. Выполняем это действие в направлении часовой стрелки до такого положения, которое можно достичь ручным усилием.
  6. Устанавливаем крючок (также поставляется с компрессорным ремнем): — одним его краем цепляем за поверхность кронштейна фиксации компрессора, а другой (она сильнее изогнута) – непосредственно за ветвь ремня. Данный элемент необходим для возможности предотвращения сползания верхней ременной ветви с компрессорного шкива.
  7. Для посадки ремня в шкивном ручье прокручиваем коленчатый вал.
  8. Удаляем крюк и вспомогательный держатель. Эти элементы носят разовый характер, поэтому по завершении работ они подлежат утилизации.
  9. Проворачиваем коленчатый вал (не менее двух оборотов). Это позволит ремню компрессора обрести свою корректную позицию. Таким образом, была осуществлена замена ремня дополнительного оборудования на машине Рено Логан.

Если компрессорный агрегат с генератором размещены по один бок от мотора, замена ремня привода осуществляется нижеприведенным образом.

  1. Открываем капотную крышку Renault Logan и незначительно выворачиваем болт натяжного узла ремня.
  2. Снимаем колесо с правой стороны передка и защитный моторный брызговик там же.
  3. Выкручиваем пару болтов, фиксирующих натягивающий ролик, и извлекаем узел.
  4. Никогда не пренебрегайте заменой ролика на новый, когда происходит замена ремня привода.
  5. Устанавливаем новый ролик, однако болты фиксации узла пока на максимум не затягиваем.
  6. Выполняем навеску ремня. Укладку в шкивы осуществляем с таким расчетом, чтоб обеспечить свободное положение наружного ручья.
  7. Уровень натяжения регулируем посредством предназначенного болта.

Вот и завершена замена приводного ремня на модели Рено Логан. Производителем рекомендуется осуществлять проверку натяжения посредством приспособленного тензометрического тестера. Это обуславливает отсутствие данных о степени прогиба ременной ветви на страницах технических мануалов.

В практической сфере прибегают к ориентировочной оценке корректности величины натяжного усилия посредством «правила большого пальца». Суть следующая: выполняем надавливание на ветку и линейкой меряем величину прогиба. В соответствии с приведенным методом, если показатель расстояния по шкивным центрам составляет в пределах 180-280 мм, то ориентировочное значение прогиба будет приближаться к 6 мм.

С помощью указанного способа реально выявить лишь повышенное ослабление. Если имеет место цель конкретнее определить натяжение, тогда следует обращаться к сервисной помощи.

  1. Болтовой крепеж, удерживающий натяжной ролик, заворачиваем, учитывая регламентированное усилие – 21 Нм.
  2. Проворачиваем вал на 3 полноценных оборота и добиваемся соответствующего расположения ремня в ручьях шкивов.
  3. Вторично выполняем мониторинг степени натяжки и, при потребности, осуществляем регулировку.
  4. Весь перечень демонтированных элементов устанавливаем на прежние позиции.
