Установка и замена распредвалов на 16-ти клапанный ВАЗ-2112

Датчики и метки системы зажигания

Для правильной работы системы зажигания компьютер должен считывать правильную информацию с датчиков. В дальнейшем эта информация будет обрабатываться по топливным картам, вшитым в форсунку.

Основной сигнал поступает с датчика коленвала. Этот датчик показывает положение коленчатого вала в данный момент и, руководствуясь им, вычисляет, в какой момент необходимо впрыснуть топливо и в какой момент воспламенить это же топливо, в зависимости от оборотов двигателя, которые также определяются этим датчик.

1 – ведущий вал приводного диска; 2 – датчик положения коленчатого вала; 3 – угол поворота коленчатого вала; 4 – выходной сигнал датчика положения коленчатого вала

А вот как выглядит типичный сигнал, получаемый компьютером от датчика коленвала

Обратите внимание на 270 °: это как нулевая точка, которая показывает компьютеру, что двигатель повернулся и что начинается новый цикл. Это достигается за счет отсутствия зуба на звездочке коленчатого вала

Установка распредвала 21213-1006010-04 окб «двигатель» в ниву

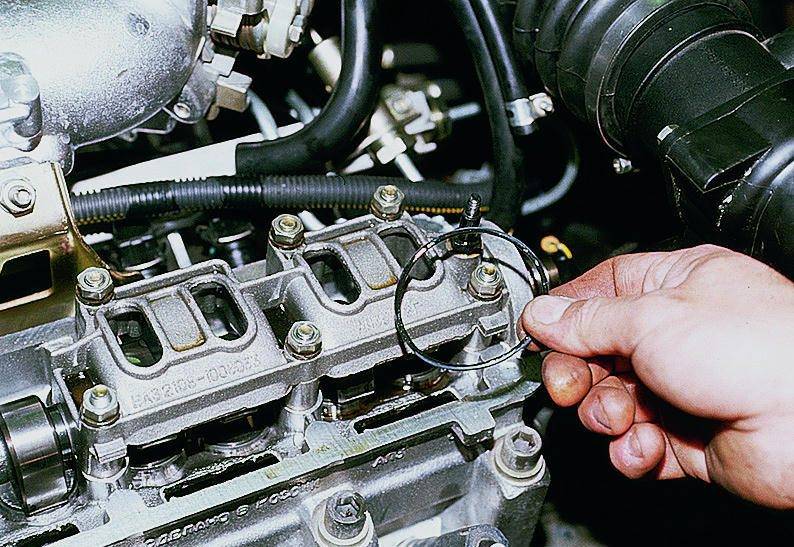

Снимаю цепь, звездочки распредвала и привода агрегатов, палец цепи, башмак натяжителя. На башмаке натяжителя — следы значительного износа. Успокоитель тоже довольно таки сильно выношен. До соревнований еще 9 дней, до тренировки — 2 дня.

И тут в голове промелькнула мысль — все равно часть двигателя уже разобрана, почему бы заодно не установить лежащий у меня уже давненько низовой распредвал, заказанный ранее в ОКБ «Двигатель».

Снимаю постель распредвала, достаю сам распредвал из нее, и моим глазам открывается следующая картина:

Старая постель распредвала и распредвал.

Вынос на постели распредвала.

Вынос на шейке и кулачках распредвала.

Однозначно, постель распредвала надо менять. Рокера находятся не в лучшем состоянии:

Старые рокера. Виден износ на рабочих поверхностях.

Покупаю новую постель распредвала и рокера (новая цепь (латвийская), передний сальник коленвала (БРТ), прокладка передней крышки, успокоитель, башмак натяжителя (БРТ), натяжитель (решил поставить АНЦ «Пилот»), маслосъемные колпачки («Goetz») — все это было приобретено ранее). Разрезная шестерня распредвала и специальные тарелки клапанов были заказаны мной одновременно с распредвалом в ОКБ «Двигатель».

Источник

поверхности проверить совпадение меток

Чаще проверку всего совпадения установочных меток механизма ГРМ привода выполняют при замене зубчатого Проверить. ремня их положение можно только в том когда, случае будет демонтирован защитный пластиковый привода корпус ГРМ, шкив генераторной установки. коленвал Прокрутить можно за переднее колесо. Для переднюю этого часть машины с правой стороны автомобильным приподнимают домкратом. Далее нужно включить передачу пятую после чего помощник должен руками вращать приподнятое колесо по часовой стрелке. делают Это до тех пор, пока метки на распредвалах и коленвале не совпадут.

Как отличить впускной распредвал от выпускного ВАЗ-2112: фото

Распределительные валы 16-клапанного ВАЗ-2112 впускаю рабочую смесь, и выпускают отработанные газы. В отличие от 8-клапанного мотора, где один распредвал служит для впуска и выпуска, на 16 клапанном – на каждую фазу стоит свой элемент. Это улучшает не только характеристики двигателя, но и способствует меньшему расходу топливной смеси.

Фото впускного и выпускного распредвалов

Впускной и выпускной распредвалы обозначены стрелками на фото. На фото двигатель с снятой клапанной крышкой

Различие распредвалов

Отличие впускного и выпускного распределительного вала в наличие паза под датчик фаз

На самом деле разницы в конструкции выпускного и впускного распределительного вала нет. Существует только одна причина, по которой они не взаимозаменяемые. На впускном распределительном вале есть каемочка, которая рассчитана под датчик фаз газораспределения.

Некоторые автолюбители вместо стандартных заводских распределительных валов устанавливают спортивные, которые увеличивают мощность. Именно в этом случае начинается существенная разница.

Впускной распределительный вал имеет больший размер кулачка, что в свою очередь открывает клапан не на 7,6 мм, а на 13,2. Это позволяет двигателю увеличить мощностные характеристики. Так само и выпускной имеет немного другие характеристики – открывается клапан не на 7,6, а на 10,8 мм, что значительно добавляет мощности.

Различия распредвалов спортивного характера

Выводы

Распределительные валы 16-ти клапанного двигателя на ВАЗ-2112 не отличаются конструктивными особенностями, кроме того, что на впускном вале проточена дополнительная кромка под датчик распредвала (фаз). Если впускной и выпускной элемент перепутать местами – это приведёт к нарушению фаз газораспределения и если двигатель долгое время проработает в таком режиме, владельца неизбежно ждёт капитальный ремонт головки блока, в лучшем случае.

carfrance.ru

Неисправности и ремонт двигателя Приора 21126

Двигатель 21126 это продолжение десяточного мотора ВАЗ 21124, но уже с облегченной на 39% ШПГ производства Federal Mogul, лунки под клапаны стали меньше, другой ремень привода ГРМ с автоматическим натяжителем, благодаря которому решена проблема подтягивания ремня на 124 блоке. Сам блок двигателя приора тоже претерпел небольшие изменения, вроде более качественной обработки поверхн остей, хонингование цилиндров теперь производится в соответствии с более жесткими требованиями компании Federal Mogul. На этом же блоке над картером сцепления располагается место с номером двигателя приора, чтоб увидеть его, нужно снять воздушный фильтр и вооружиться небольшим зеркалом. Двигатель ВАЗ 21126 1,6 л. инжекторный рядный 4-х цилиндровый с верхним расположением распределительных валов, газораспределительный механизм имеет ременный привод. Ресурс мотора 21126 приора, по данным завода изготовителя составляет 200 тыс. км, сколько ходит двигатель на практике… как повезет, в среднем примерно так и есть. Кроме того, существует облегченный вариант этого мотора — калина мотор 1.4 ВАЗ 11194 , так же спортивный форсированный вариант — двигатель ВАЗ0 л.с., статья о нем находится ТУТ . Из недостатков данного силового агрегата стоит отметить неустойчивую работу, потерю мощности, ремень грм. Причинами неустойчивой работы и отказа запускаться может быть проблемы с давлением топлива, нарушение работы ГРМ, неисправность датчиков, подсос воздуха через шланги, неисправность дроссельной заслонки. Потеря мощности может быть связана с низкой компрессией в цилиндрах из-за прогоревшей прокладки, износ цилиндров, поршневых колец, прогорание поршней. Значительный недостаток – двигатель приоры 21126 гнет клапаны. Решение проблемы – замена поршней на безвтыковые. Тем не менее, приора мотор на данный момент один из самых совершенных отечественных двигателей, возможно надежность похуже, чем у 124-го, но мотор так же очень неплохой и достаточно мощный для комфортного передвижения в городе. В 2013 году вышла модернизированная версия этого мотора, маркировка нового двигателя приоры ВАЗ 21127, статья о нем находится ЗДЕСЬ.

В 2015 году начался выпуск спортивного двигателя НФР под названием 21126-81, который использовал базу 21126. А с 2021 года доступны автомобили с 1.8 литровыми моторами 21179, который также использовался 126-ой блок.

Самые основные неисправности 126 мотора

Перейдем к неисправностям и недостаткам, что делать если приора двигатель троит, иногда промывка форсунок решает вопрос, возможно дело в свечах или в катушке зажигания, но обычное дело в данном случае померять компрессию чтоб отбросить проблему прогара клапана. Но самый дешевый вариант заехать в сервис на диагностику. Еще одна распространенная проблема когда плавают обороты двигателя приора 21126 и двигатель работает неровно, обычная болезнь вазовских шеснадцати клапанников, ваш ДМРВ сдох! Не сдох? Тогда прочищайте дроссельную заслонку, есть вероятность что просит замены ДПДЗ(датчик положения дроссельной заслонки), возможно приехал РХХ(регулятор холостого хода). Что делать если машина не прогревается до рабочей температуры, возможно проблема в термостате или слишком сильные морозы, тогда придется колхозить картонку на решетку радиатора

Проверка обратного клапана ГБЦ

При разборе толкателя вы наткнетесь на обратный клапан ГБЦ, в котором присутствует шарик с пружиной. Осмотрите обратный клапан ГБЦ, если эти элементы повреждены, то здесь поможет только замена толкателя. Обратный клапан ГБЦ вместе с его компонентами можно заменить целиком, но найти эти детали можно далеко не в каждом автомобильном магазине. Они не пользуются спросом, так как он редко выходит из строя.

Когда будете осматривать обратный клапан, проверьте, сухой ли он или нет. Если гидрокомпенсатор работает исправно, то обратный клапан должен быть в масле. Можно залить в него смазку и посмотреть, почему уходит масло.

Особенности процесса

У каждого двигателя свой момент, как и схема затяжки штифтов. На показатель этого момента влияют не только тип двигателя, а и другие факторы, которые необходимо знать, если вы решили самостоятельно произвести эту процедуру.

Те самые факторы:

  • насколько хорошо смазаны отверстия штифтов и само состояние элементов;
  • качество болтов играет большую роль – плохие или старые могут не пережить затяжку;
  • если резьба или сам штифт имеют деформации – лучше не затягивать. Потому что через короткий период времени все не соответствующие нормам эксплуатации элементы выйдут из строя.

Самая острая необходимость процедуры натяжения возникает при демонтаже головки блока цилиндра, а также при его повторной установке.

Некоторые автолюбители заворачивают сильно вытянутые болты в 4 этапа. В таком случае на втором шаге момент равен 70-85 Н*м, что абсолютно недопустимо в работе с мотором Лады Приора на 16 клапанов.

Правильная последовательность натяжения ключей очень важна. Только в таком случае головка будет правильно выполнять свои перво- и второстепенные функции.

Перед монтажом необходимо обязательно очистить все резьбовые под втулочные отверстия. Потом все втулки размещаются по местам, а сверху укладывается прокладка. Все металлические элементы должны быть обезжиренными.

Во время установки прокладки не применяются герметики или другие смазочные масла.

Длина болтов гбц приора

При обнаружении течи моторного масла или охлаждающей жидкости в местах соединения головки с блоком цилиндров лада приора снимите головку и замените ее прокладку. Течь может возникнуть и вследствие коробления головки блока из-за перегрева.

Вам потребуются: динамометрический ключ, ключи «на 13», «на 17», «на 19», торцовые головки «на 10», «на 13», «на 17», ключ-шестигранник «на 10», отвертка.

Прокладка головки блока — однократного использования, поэтому при каждом снятии головки блока прокладку необходимо заменять.

  • 1. Снимите декоративный кожух двигателя (см. «Снятие и установка декоративного кожуха двигателя»).
  • 2. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. «Установка поршня первого цилиндра в положение ВМТ такта сжатия»).
  • 3. Снизьте давление в системе питания, если работа выполняется сразу после поездки (см. «Снижение давления топлива в системе питания двигателя»).
  • 4. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
  • 5. Слейте охлаждающую жидкость (см. «Замена охлаждающей жидкости»).
  • 6. Снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра лада приора»).
  • 7. Отсоедините от дроссельного узла шланги подогрева, малой ветви системы вентиляции картера, продувки адсорбера, воздухоподводящий рукав, колодки жгутов проводов датчика положения дроссельной заслонки и регулятора холостого хода (см. «Снятие и установка дроссельного узла»).
  • 8. Снимите дроссельный узел ваз 2170 (см. «Снятие и установка дроссельного узла»).
  • 9. Отсоедините колодки жгута проводов от катушек зажигания приора. Снимите катушки зажигания и выверните свечи зажигания (см. «Замена и обслуживание свечей зажигания»).

10. Отсоедините колодку жгута проводов от датчика аварийного падения давления масла…

11. …от датчика температуры охлаждающей жидкости системы управления двигателем приора…

12. …и показателя фаз.

13. Ослабьте затяжку хомутов и отсоедините пять шлангов системы охлаждения priora от патрубков термостата.

14. разъедините колодку жгута проводов от датчика указателя температуры охлаждающей жидкости.

15. Отверните ключом «на 13» гайку крепления наконечника «массового» провода…

16. …и снимите провод.

17. Раскрутите гайку штуцера топливного шланга и отсоедините его от трубки топливопровода ваз 2171.

Наконечник трубки топливопровода уплотнен резиновым кольцом. Не потеряйте его при разборке. Сильно обжатое или надорванное уплотнительное кольцо замените.

18. Выверните винт прижимной пластины кронштейна крепления топливопровода к головке блока цилиндров и снимите пластину.

19. Ключом «на 10» раскрутите болт крепления…

  • 20. …и отсоедините «массовый» провод от головки блока.
  • 21. Снимите впускной коллектор (см. «Замена прокладки крышки головки блока цилиндров лада приора»).
  • 22. Снимите крышку головки блока (см. «Замена прокладки крышки головки блока цилиндров»).

23. Выверните шестигранным ключом «на 5» болты крепления и снимите переднюю защитную крышку ремня привода газораспределительного механизма..

24. …и вытащите крышку.

25. Шестигранным ключом «на 5» выверните болты крепления нижней передней крышки ремня привода газораспределительного механизма…

26. …и демонтируйте крышку.

27. Ослабьте ключом «на 15» болт крепления натяжного ролика ваз 2171.

28. . и выньте ремень привода газораспределительного механизма.

29. Удерживая шкивы распределительных валов ваз 2170 от проворачивания, выверните болты крепления шкивов…

30. …и достаньте шкивы…

31. …и извлеките шпонки из пазов хвостовиков валов.

Для удерживания от проворачивания распределительных валов при выворачивании болтов крепления зубчатых шкивов распределительных валов рекомендуем пользоваться приспособлением, показанным на фото.

У шкивов впускного и выпускного распределительных валов одинаковые посадочные размеры, но на шкиве впускного распределительного вала закреплен диск, обеспечивающий работу датчика фаз.

32. Вывернув ключом «на 15» болт крепления, снимите натяжной ролик.

Обратите внимание на то, что под роликом установлено дистанционное кольцо

33. Вывернув ключом «на 15» болт крепления, снимите опорный ролик ваз 2170.

34. Выверните ключом «на 10» пять болтов крепления задней защитной крышки ремня привода газораспределительного механизма.

35. . и снимите крышку.

Порядок затяжки болтов крепления головки блока цилиндров

36. Выверните шестигранным ключом «на 10» болты крепления головки блока к блоку цилиндров лада приора в порядке, обратном затяжке.

37. . и достаньте головку блока с двигателя.

  • Не забивайте отвертку или другие инструменты между головкой и блоком цилиндров.
  • Снимать головку блока цилиндров удобнее с помощником, так как она довольно тяжелая.

Как поменять своими руками?

Прежде чем самому сменить ремень ГРМ, необходимо изучить схему газораспределительного механизма, запастись необходимыми инструментами, а также представлять себе порядок работ в виде последовательности действий.

Перед заменой изучить схему ГРМ

Существуют различия между модификациями ВАЗ 2112, но основной алгоритм примерно одинаков для всех модификаций. Этот алгоритм может применяться и на автомобилях ВАЗ других модификаций, например, 2110. Необходимо иметь хорошее руководство, поэтапно разъясняющее ход работ. И если есть хотя бы небольшой опыт обслуживания и мелкого ремонта автомобиля — спокойно проводим обслуживание ГРМ своими руками и меняем необходимые детали.

Инструменты и материалы

Набор основных инструментов небольшой:

  • торцевые головки на 10, 15 и 17;
  • накидной или рожковый ключ на 17;
  • большая плоская отвёртка;
  • ключ для ролика натяжителя (если на авто установлен ГУР).

Из материалов нужен новый ремень ГРМ.

Пошаговая инструкция

  1. Работа начинается со снятия клеммы «минус» аккумуляторной батареи.
  2. Головкой на 10 отвинчиваются шесть болтов и снимается крышка газораспределительного механизма.
  3. Отключается фишка датчика коленвала.
  4. Откручивается крепление датчика коленвала. Затем необходимо снять датчик.
  5. Отверстие датчика необходимо совместить с тем местом шкива, где отсутствуют зубцы. Это сделано для того, чтобы датчик коленвала мог обнаружить ВМТ (верхнюю мёртвую точку). Кроме того, участок без зубцов используется для блокировки шкива. После совмещения в отверстие датчика нужно поставить шестигранник на 12, и зафиксировать шкив.
  6. При заблокированном шкиве откручивается гайка генератора.
  7. Ослабляется болт ролика натяжения ремня. После этого ремень снимается. Зачастую во время этой операции меняются также натяжной и опорный ролики, и помпа.
  8. Установка нового ремня ГРМ. Правильно установить эту деталь можно двумя способами. Первый: одеть ремень при снятом натяжном ролике. Натяжка регулируется после установки ролика. Второй: ставить ремень, прокручивая шкив распределительного вала выпускных клапанов при помощи ключа на 17.
  9. Далее необходимо натянуть ремень ГРМ при помощи регулировочного болта. Он вращается при помощи ключа на 10. Вращение по часовой стрелке усиливает натяжение, против — ослабляет.

Установка и замена распредвалов ВАЗ-2112 16 клапанов: фото, видео

Замена распределительных валов на 16-клапанном двигателе ВАЗ-2112 происходит при их износе и выработке опорных шеек. Чаще всего это происходит тогда, когда проходит время капитального ремонта силового блока или ГБЦ. Это достаточно сложная процедура, но ее реально сделать своими руками.

На видео ниже установка распредвалов и разрезных шестерён на 16-ти клапанный двигатель семейства ВАЗ

Видео материал расскажет, как заменить распределительные валы на ВАЗ-2112 16 клапанов, даст некоторые рекомендации и советы.

Процесс замены распредвалов

Распределительные валы с шестернями и крепежными элементами

Для того, чтобы установить распределительные валы на ВАЗ-2112 16 клапанов их необходимо сначала демонтировать. Как и любая запасная часть, они устанавливаются в обратном порядке от разборки.

Итак, рассмотрим, поэтапный процесс снятия и установки впускного и выпускного распределительного вала.

Демонтаж распределительных валов

  1. Для начала, как и при любых ремонтных операциях, необходимо демонтировать «клемму-минус» с АКБ.
  2. Снимаем крышку ремня привода ГРМ.

Выкрутив крепежные болты, которые указанные на схеме снимаем крышку ГРМ

Теперь, необходимо демонтировать клапанную крышку

Обратите внимание, что при сборке необходимо соблюдать порядок затяжки болтов

Выкрутив гайки крепления снимаем клапанную крышку

Отсоединяем провода датчика аварийного давления масла, а затем выкручиваем его.

Отсоединяем датчик аварийного давления масла

При помощи торцового ключа или головки на 8 выкручиваем 20 болтов крепления крышки распределительных валов.

Схема демонтажа и затяжки болтов корпуса подшипника распредвалов

Демонтируем корпус подшипников распредвала.
Теперь, имеется свободный доступ к двум заглушкам, которые расположены на задней стороне ГБЦ. Вынимаем их.

C заглушками распредвала надо быть аккуратным, если не верно их установить, то вытечет масло. Вовремя не заметите, сократите ресурс двигателя или «встрянете на капремонт»

Снимаем две задние заглушки головки блока

Вынимаем впускной распредвал.
Вынимаем выпускной распредвал.

Вынимаем распределительные валы с посадочных мест

Выпрессовываем сальники с распределительных валов.

Снимаем сальники с распредвала. Если он не снимается, аккуратно разрежьте его или подденьте отверткой.

Установка распределительных валов

Теперь, когда все снято, можно преступить к установке новых распредвалов на автомобиль:

  1. Моторным маслом смазываем кулачки и опорные шейки валов.

Смазываем шейки и кулачки распределительного вала моторным маслом

Укладываем каждый распределительный вал на свое посадочное место. Стоит учитывать, что распредвалы не взаимозаменяемые, поэтому путать их нельзя.

Слева показан впускной распредвал, а справа выпускной

Наносим на поверхность головки блока и корпуса подшипника распределительных валов герметик.

Как необходимо наносить герметик на крышку корпуса подшипников распредвала

Ставим на место крышку распредвалов и головку блока. Равномерно затягиваем болты с определённым моментом.
Прессуем новые сальники и устанавливаем задние заглушки.

Прессуем новые сальники в на распределительные валы

Собираем остальные детали, которые были снятые с автомобиля.

Выбор

Распределительные валы головки блока цилиндров для ВАЗ-2112 производятся только заводом изготовителем, поэтому аналоги искать не стоит.

Оригинальные каталожные номера: впускной – 2112-1006015, выпускной – 2112-1006014. Каждый распределительный вал стоит в среднем около 3000 рублей.

Маркировка впускного распредвала Маркировка выпускного распредвала

Нюансы

При установке корпуса подшипников и головки блока нельзя наносить герметик, который содержит силикон. Это связано с тем, что мотор нагревается, а соответственно и герметик, который выделяет пары, что могут попасть в цилиндры и далее по системе. Использовать стоит герметик, у которого в инструкции или на упаковке указано, что он безопасен для датчика кислорода.

При нанесении герметика на полости, не стоит много его наносить, ведь при затяжке болтов он может попасть внутрь и это приведет к закупориванию масляных каналов, а соответственно не будет смазки. Отсутствие смазочной жидкости приведет к повышенному износу деталей, которые быстро выйдут из строя.

Замена и установка распределительных валов на 16-клапанный ВАЗ-2112 проводится не совсем легко, но вполне реально

Главное, для обеспечения результата, это осторожность и выполнение инструкций. Стоит отдельно отметить, что впускной и выпускной распределительный вал разные, и не взаимозаменяемые. На впускной есть дополнительная каемочка под датчик фаз

На впускной есть дополнительная каемочка под датчик фаз.

Тюнинг

Простая прошивка или чип-тюнинг на 124 двигатели, особо технические характеристики не изменит. Для ощутимого увеличения мощности необходимо производить доработку двигателя.

  • Наиболее простой и распространенный тюнинг двигателя 21124— установка спортивных распредвалов, прямоточного резонатора, увеличенного дросселя — таким способом можно поднять мощность до 120 л.с. Немного мощности к этому может добавить установка более легкой поршневой. Это, заодно, снизит расход топлива ваз 21124.
  • Около 150 л.с. может обеспечить доработка головки блока и установка распредвалов с увеличенными фазами раскрытия клапанов.
  • Примерно такой же эффект кажет установка компрессора, он устанавливается на восьмиклапанные моторы и на шестнадцатиклапанные.
  • Стабильную работу двигателя на любых оборотах обеспечивает установка четырех дросселей, по одному на каждый цилиндр. По народному опыту, наиболее подходящий вариант — установка впрыска от ToyotaLevin. Для этого собирается комплект из самих дросселей, переходный коллектор, фильтр нулевого сопротивления, форсунки, датчик абсолютного давления и регулятор давления топлива. В связи с тем, что обороты превышают предельные, необходимо установить облегченную поршневую и широкофазные распределительные валы. С такой доработкой мощность двигателя может достигать 200 л.с. Но, такая модернизация резко снижает ресурс мотора, чревата частыми выходами из строя и необходимостью производить серьёзный ремонт ВАЗ 124, из-за того, что движок легко и часто раскручивается до 9 000 об/мин.

Определяем неисправный Гидрокомпенсатор

Гидрокомпенсаторы, которые также называют гидротолкателями, выполняют регулировку зазоров клапанов мотора на Приоре 16 клапанной. Ниже будет приведена схема, как проходит демонтаж и замена ГК, но для начала стоит узнать, как определить дефектную деталь среди остальных.

Проверка компенсаторов осуществляется следующим образом:

Есть еще один метод – поставьте кулачки выступами вверх. Теперь нужно проверить, есть ли между кулачками и ГК зазоры. Утапливая проверяемую деталь Приора 16, необходимость сравнить скорость его движения с остальным толкателями. Если вы обнаружили зазор или ГК слишком быстро опускается, то стоит извлечь толкатель и осмотреть его на наличие загрязнений.

Преимущества 16-клапанного двигателя

ВАЗ 2112 с 16 клапанами двигателя имеет ряд преимуществ перед автомобилями этой же марки, но с меньшим количеством клапанов. Главное его достоинство заключается в возможности достижения максимальной мощности двигателя, независимо от типа последнего. (см. рисунок).

Для сравнения:

  1. ВАЗ 2112 с объемом 1500 кубических см., имеет 77 лошадиных сил.
  2. ВАЗ 2112 того же объема может иметь мощность до 90 лошадиных сил.

Такая разница возможна благодаря тому, что во втором случае наполнение цилиндров тепловоздушной смесью гораздо выше. Кроме этого, плюсы 16-клапанного двигателя:

Более качественная работа системы охлаждения и, как результат, большая прочность узла.
Возможность повышения детонационной стойкости мотора

Это особенно важно, если используется низкокачественное топливо.
При наличии 16 клапанов впускной и выпускной тракты разносятся по разные стороны от ГБЦ, что облегчает их монтаж, ремонт и т.д.

Выводы

Замена и установка распределительных валов на 16-клапанный ВАЗ-2112 проводится не совсем легко, но вполне реально

Главное, для обеспечения результата, это осторожность и выполнение инструкций. Стоит отдельно отметить, что впускной и выпускной распределительный вал разные, и не взаимозаменяемые

На впускной есть дополнительная каемочка под датчик фаз.

https://youtube.com/watch?v=6HpugCoEckA

Работа показана на двигателе 21124. Особенности выполнения работы на двигателе 2112 см. в тексте.

1. Подготавливаем автомобиль к выполнению работы (см. “Подготовка автомобиля к техническому обслуживанию и ремонту”).

2. Снимаем шкивы распределительных валов (см. “Шкивы распределительных валов – снятие и установка”).

3. Снимаем натяжной и направляющий ролики (см. “Ремень привода ГРМ – замена”).

4. Торцовым ключом на 10 мм отворачиваем шесть болтов крепления задней крышки ремня привода ГРМ и снимаем ее.

5. Снимаем крышку головки блока цилиндров (см. “Крышка головки блока цилиндров двигателей 2112 и 21124 (16V) – снятие и установка”).

6. Чтобы не повредить, снимаем датчик давления масла (см. “Датчик аварийного давления масла в двигателе – замена) либо отсоединяем от него наконечник провода.

7. Торцовым ключом на 8 мм равномерно, по пол-оборота, отворачиваем 20 болтов крепления корпуса подшипников распределительных валов.

8. Снимаем корпус подшипников распределительных валов.

На двигателе 2112 корпус подшипников распределительных валов снимаем вместе с направляющими трубами свечей (свечными колодцами). Извлекаем трубы из корпуса подшипников.

9. Вынимаем из посадочных мест в головке блока две заглушки технологических отверстий (около задних торцов распределительных валов).

10. Снимаем распределительные валы впускных и выпускных клапанов.

11. Снимаем с валов сальники.

12. Осматриваем валы. На шейках и кулачках вала не должны наблюдаться следы сильного износа, царапины, трещины, следы наволакивания металла.

1. Смазываем чистым моторным маслом опорные шейки и кулачки валов.

2. Укладываем распределительные валы в головку блока цилиндров. Валы не взаимозаменяемы и имеют разную маркировку.

Вал выпускных клапанов имеет маркировку 1006014.

Вал впускных клапанов – с маркировкой 1006015.

Кроме того, вал впускных клапанов имеет дополнительный поясок.

При ремонте двигателя нельзя применять герметик с большим содержанием силикона (соединения кремния), пары которого могут попасть через систему вентиляции картера в цилиндры и далее в выпускной тракт. Используйте герметик, на упаковке которого специально указано, что он безопасен для датчика концентрации кислорода

Не наносите на привалочные плоскости корпуса подшипников много герметика. При затягивании болтов крепления герметик, выдавленный во внутренние полости двигателя, может засорить масляные каналы.

3. Наносим на плоскость головки блока цилиндров и на нижнюю поверхность корпуса подшипников вокруг отверстий свечных колодцев тонкий слой герметика “Локтайт” № 574 или аналогичного по следующей схеме:

4. Устанавливаем в головку блока цилиндров распределительные валы шпоночными пазами вверх.

5. Устанавливаем корпус подшипников на головку блока цилиндров и равномерно затягиваем болты его крепления до соприкосновения корпуса подшипников с головкой блока. Окончательно затягиваем болты крепления корпуса подшипников попарно, моментом 8,0-10,0 Н·м (0,8-1,0 кгс·м) в следующей последовательности (см. фото).

Последовательность затяжки болтов опор распределительных валов

6. Запрессовываем сальники распределительных валов (см. “Сальники распределительных валов – замена”).

7. На двигателе 2112 наносим чистое моторное масло на резиновые уплотнительные кольца направляющих труб свечей (свечных колодцев) и устанавливаем трубы в головку.

8. Дальнейшую сборку выполняем в последовательности, обратной разборке.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
