Как проверить датчик коленвала самому

Неисправности ДПКВ

Наиболее частые неисправности датчика коленвала:

• повреждение корпуса;
• обрыв катушки индуктивности;
• межвитковое замыкание;
• окисление контактов.

Неисправности, не связанные с датчиком, но влияющие на его работу:

• повреждение одного или более зубцов шестеренки;
• намагничивание шестеренки;
• изменение расстояния между датчиком и шестеренкой.

При повреждении корпуса ДПКВ возможно попадание в него воды и грязи. Нередко это приводит к обрыву обмотки и межвитковому замыканию. Если обмотка оборвана, то ЭДС в ней не формируется и завести двигатель невозможно. При межвитковом замыкании ЭДС формируется, но его сила и форма не соответствуют расчетным, в результате возникают ошибки, которые меняют режим работы инжектора. Такие ошибки появляются если не постоянно, то достаточно часто, поэтому внезапное изменение работы двигателя должно насторожить водителя. При окислении контактов колодки и клемм проводов, которые подключены к ДПКВ, сигнал пропадает без предупреждения и нередко неожиданно возвращается.

Если ремонт или диагностика ДПКВ выполнены неправильно, возможно намагничивание шестеренки, в результате чего меняется форма и напряжение ЭДС. Ошибки в обслуживании двигателя могут привести к потере шестеренкой одного или нескольких зубцов, в результате чего нарушается весь алгоритм работы инжектора, потому что возникают две «нулевые» точки, от которых необходимо вести отсчет. Неправильная установка ДПКВ после диагностики или ремонта приводит к изменению расстояния между зубцами и датчиком, что сильно влияет на форму и напряжение ЭДС.

Признаки неисправности датчика

Поскольку на основе сигналов этого датчика происходит корректировка дозирования топлива и системы зажигания, то неисправность его приводит к искажению сигналов и как следствие – перебои в функционировании силовой установки или же невозможность запуска.

Признаками поломки датчика коленвала являются:

• не запускающийся мотор и сигнал «Check engine>»;
• затрудненный запуск двигателя;
• неустойчивость работы мотора при разных режимах;
• ощутимое падение показателя мощности мотора без видимых причин;
• при увеличении нагрузки появляется детонация мотора.

Если проявился хоть один из данных показателей неисправности, следует узнать, не является ли датчик причиной сбоя в работе двигателя. Но для этого нужно знать, как проверить датчик коленвала.

Проблемы с запуском двигателя

Варианты неисправности датчика коленного вала, влияющие на ДВС:

1. Двигатель не запускается. При повороте ключа в замке зажигания стартер крутит ДВС и гудит бензонасос. Причина в том, что ЭБУ мотора, не получая сигнал датчика положения коленвала, не может правильно направить команду: в котором из цилиндров давать искру, а в каком открывать форсунку.
2. Мотор прогревается до определенной температуры и глохнет или не заводится при сильном морозе. Причина одна – микротрещина в обмотке датчика ПКВ.

Неустойчивая работа двигателя в различных режимах

Происходит это при загрязнении ДПКВ, особенно при попадании на него металлической стружки либо масла. Даже незначительное воздействие на датчик синхронизации магнитной микростружки меняет его эксплуатационные характеристики, потому как измеритель отличается высокой чувствительностью.

Наличие детонации мотора с увеличением нагрузки

Наиболее частая причина – отказ измерительного прибора, а также микротрещина в обмотке, расходящаяся при вибрации, или раскол корпуса, в который попадает влага.

Признаки детонации ДВС:

• нарушение плавного процесса сгорания топливно-воздушной смеси в цилиндрах ДВС;
• хлопки в ресивер или выхлопную систему;
• пропуски зажигания;
• явное снижение мощности мотора.

Снижение мощности двигателя

Сила мотора падает при несвоевременной команде на подачу топливовоздушной смеси. Причина неисправности – расслоение демпфера и сдвиг зубчатой звезды по отношению к шкиву. Мощность мотора снижается еще из-за повреждения обмотки либо корпуса измерителя положения коленного вала.

Комплексная проверка на Opel Vectra B

Теперь возьмем другой автомобиль и на нем рассмотрим последний из способов проверки – комплексной.

Такая проверка значительно лучше, чем обычным мультиметром, но по точности недотягивает до осциллографа.

В качестве проблемного авто теперь выступит Opel Vectra B. Симптомы оставляем те же.

Начальные работы тоже не отличаются от ВАЗ-2110: датчик снимается, осматривается, тщательно отмывается и только после этого можно приступать к проверке состояния.

Но для комплексной проверки понадобится больше оснащения:

• Мультиметр;
• Мегаомметр;
• Прибор для измерения индуктивности.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Код ошибки р0120 – расшифровка, находим и устраняем причины

Все измерения лучше производить в отапливаемом помещении, чтобы показания были корректными.

Вначале измеряется сопротивление катушки, как это расписано выше. Показания по сопротивлению должны быть в указанном в техдокументации диапазоне.

Следующая проверка – измерение индуктивности обмотки, для чего используется прибор для ее измерения. У рабочего ДПКВ индуктивность должна быть в диапазоне 200-400 мГн.

Приборы на фото ниже.

Также проверяется сопротивление изоляции мегаомметром. При подаче напряжения в 500 В, показатель сопротивления у датчика должно быть не более 20 Мом.

На основе этих замеров и устанавливается, является ли ДПКВ рабочим, или же требует замены.

Фото приборов ниже.

Проверяем с помощью гаечного ключа

Сделать это гораздо проще по сравнению с другими методами, поскольку здесь не требуется использовать специальные приборы для измерения электрических показателей.

Простой технологией проверки поделился на своем Youtube-канале опытный автомобильный электрик Валерий Чкалов.

В качестве диагностического инструмента он предлагает использовать простой гаечный ключ:

• Данный метод требует предварительной подготовки. Чтобы было лучше слышно работу бензонасоса, нужно предварительно снять заднее сидение внутри салона авто, отсоединить датчик.
• Затем следует взять ключ, включить зажигание.
• Нужно подносить ключ к металлическому сердечнику ДПКВ, а после отрывать его.
• Если датчик находится в исправном состоянии, то бензонасос будет включаться. Этот момент легко услышать. В противном случае эту деталь требуется менять.

Зачем нужен датчик коленвала и где он находится в моторе

ДПК является электромагнитным элементом, отвечающим за синхронизацию механизма запуска ДВС и топливных форсунок.

Основные функции датчика:

• Информация для ЭБУ двигателя. Данные ДПК об угле поворота, частоте и направлении вращения КВ передаются на блок управления (ЭБУ). Сигнал, переданный с ДПК на ЭБУ, позволяет точно определить объем впрыска топлива и запустить зажигание;
• Расчет среднего числа оборотов ДВС — данные передаются в электронную систему управления мотором и могут выводиться на цифровое табло на приборной панели;
• Определение ускорения подкрутки КВ после зажигания топливной смеси в каждом цилиндре. Когда смесь загорается, давление газов повышается, под его воздействием КВ разгоняется, а переходя к следующему цилиндру снова замедляется. Таким образом, по ускорению подкрутки, ЭБУ оценивает эффективность работы каждого цилиндра по отдельности и выравнивает их скорость, тем самым изменяя длительность топливного впрыска для каждой форсунки;
• Диагностика синхронизации КВ и распредвала (РВ) путем сравнения сигналов, поступающих с двух датчиков: ДПК и ДПРВ.

Чтобы понять, где находится ДПК, необходимо разобраться в классификации датчиков и знать, как они выглядят, так как в зависимости от типа датчика — его местоположение в ДВС может отличаться.

ДПК бывают трех типов:

1. Индуктивные (электромагнитные). Принцип действия: магнитом продуцируется магнитное поле, которое меняется задающим диском в момент прохождения зуба синхронности через него, в результате возникает импульс, который преобразуется в сигнал, передаваемый в БЭУ для обработки.
2. Использующие эффект Холла (цифровые). Конструкция — полупроводник, принцип работы: диск синхронности, попадая в переменное магнитное поле, вступает с ним во взаимодействие и формирует сигнал, поступающий в БЭУ для расшифровки.
3. Оптические. В основу работы таких датчиков положен принцип перебивки свето-потока, идущего от светодиода на диск синхронности, в котором сделаны специальные отверстия. Когда диск вращается, поступающий на него свет перебивается, формируя импульс, поступающий в блок управления.

Обычно ДПК устанавливается рядом со шкивом коленвала в спец-кронштейне. На диске маховика коленчатого привода насчитывается 58 зубьев, которые размещены в промежутках по 60 мм между каждым. Промежуток, где нет 2-х зубьев, создает электро-импульс синхронности оборотов КВ, который далее преобразуется и передается в ЭБУ.

Обратите внимание, что ДПК внешне мало чем отличается от того же ДПРВ. Единственное существенное отличие, по которому можно найти и определить индикаторное устройство КВ — это идущий от него длинный провод (около 70 см)

Двигатель не запускается

Как уже было написано выше – ДПКВ, это единственный датчик, без которого двигатель не запустится.

Если при повороте ключа в замке зажигания стартер бойко крутит двигатель и гудит бензонасос, с большой долей вероятности можно говорить что проблема именно в датчике положения коленчатого вала.

Дело в том, что блок управления двигателем, не получая сигнал с этого датчика, не знает в каком цилиндре давать искру а в каком открывать форсунку.

Датчик проверяется при помощи диагностики или заменой на заведомо исправный.

Двигатель неожиданно глохнет на горячую

Происходит это совершенно случайным образом. Двигатель прогрелся до определенной температуры и заглох.

Не так важно — едете, стоите, есть нагрузка, нет.… Двигатель заглох и всё…. Постоял, и стал завелся….

прошло 5-10-20 минут и всё сначала

Постоял, и стал завелся….. прошло 5-10-20 минут и всё сначала.

С таким проявлением отказа датчика положения коленчатого вала сталкивался лично.

Так как с собой была диагностика elm 327, сразу получилось понять, в чем дело, но решить проблему было невозможно, так как запасного датчика все равно нет…..

После того как машина постояла 30 минут она запустилась как ни в чем не бывало.

По итогу, до города, ехали, поливая датчик водой из бутылки через каждые 10 минут.

Причина этой неисправности микротрещина в обмотке датчика, которая расходится при тепловом расширении.

Двигатель не запускается при морозе

Причина точно та же, что и в прошлом случае — микротрещина в обмотке датчика. Просто в отличии от прошлой, она расходится не на горячую, а на холодную. Но этот вариант встречается довольно редко на практике.

Поломка датчика коленвала. Что происходит с автомобилем?

1. Самым правдивым фактом поломки данного прибора является отказ двигателя. Он просто не заводится. Происходит это по причине несвоевременной подаче топливной смеси, и неправильный выбор момента его воспламенения.
2. Детонационные нарушения в двигателе, приводящие к скорому износу целого ряда деталей и самого мотора. Особенно проявляется при повышении нагрузки (например, заезд на возвышенность на малых скоростях).
3. Неустойчивая работа мотора в режиме холостой езды (самопроизвольное падение или увеличение оборотов). Мотор глохнет в момент кратковременных остановок (под светофором), либо на полном ходу.
4. Скачкообразные произвольно меняющиеся обороты при движении.
5. Потеря мощности.
6. Заметно снижаются динамические показатели автомобиля.
7. Замечается проблема заведения мотора. Он либо глохнет сразу, либо вовсе не заводится. Искра может срабатывать с перебоями, или вообще не сработать.
8. CHECK ENGINEна приборном щитке.

Следует понимать, что поломка ДПКВ приводит к утере ЭБУ способности выставлять корректные характеристики некоторых процессов:

— точно подсчитать объем порции топливной смеси, для впрыска в топливную магистраль двигателя

— определить точный момент воспламенения смеси в камере сгорания

— изменить угол положения распредвала

— выявить сам факт воспламенения

Неисправности датчика коленвала

• При неисправной работе датчика коленвала на щитке приборов автомобиля загорается чек.
• На автомобиле существенно может ослабнуть тяга, машина может не завестись, могут плавать обороты двигателя на холостом ходу (обороты могут произвольно увеличиваться и уменьшаться), при движении увеличится расход топлива.
• Отказ датчика приводит к нарушению работы форсунок, отвечающих за впрыск топлива и нарушению функционирования системы зажигания.
• Впрыск топлива не совпадает с вспыхиванием искры на свечах зажигания, что приводит к непредсказуемым последствиям.
• Автомобиль даже какое-то время может ехать нормально с загоревшимся чеком на щитке приборов. Но все это временно. Как говорится «хороший стук наружу выйдет». Однако разумеется не обязательно, что при таких симптомах поломался именно датчик ДКВП.
• Аналогичные признаки могут быть при выходе из строя датчика кислорода. Если на вашей машине отсутствует бортовой компьютер, то проверить работу датчика можно путем его замены на новый, или поездкой в автосервис.

Приведем пример. У знакомого четырнадцатая начала троить и очень долго он не мог найти причину этого. Поехал на сервис. Проверили и ничего не нашли, развели руками, посоветовали поменять датчик коленвала. Поменял. Машина все равно временами троит. Поехал на другой сервис. Там сказали поменять датчик кислорода. Заменил и его. С начала поехал все было нормально, а потом все вернулось на круги своя. Машина опять начала троить. Ничего не добившись в автосервисах, рассказал о проблеме на работе. Один коллега посоветовал проверить клапана. Поехал, отрегулировал клапана и «свершилось чудо». Один клапан действительно был сильно зажат, и причина неисправности была в нем. Поэтому прежде чем грешить на датчик внимательно проанализируйте ситуацию. На самом деле у ДКВП довольно большой срок службы и выходит из строя он не так часто.

Визуальный осмотр датчика

Однако, если у вас все же есть подозрения, что причиной неисправности может быть датчик коленвала, то нужно его снять и осмотреть.

• Первой причиной неисправности могут быть трещины в корпусе, повреждение сердечника, контактов.
• Также датчик может выйти из строя по причине износа чувствительного элемента или заводского брака. В этом случае визуально определить работоспособность датчика невозможно. Придется ехать на сервис или купить новый самому и поставить.

В случае, если причина была не в ДКВП, его можно оставить себе в запас или сдать обратно в магазин.

Способ проверки датчика коленвала

Самому работоспособность датчика можно проверить мультиметром. Он измеряет сопротивление обмотки сердечника. Для этого переключаем прибор в положение измерения сопротивления. Переключатель ставим в положение 2 кОм. Затем прищепки контактной группы плотно прижимаем к клеммам датчика. Если клеммы ДВКП окислены или грязные, их необходимо хорошо очистить подручными средствами (наждачная бумага, надфиль). Это тоже часто бывает причиной выхода датчика из строя. Прибор должен показывать от 500 до 800 Ом. Но на сто процентов в исправности нельзя быть уверенным, поскольку снятый датчик может выдавать одни показания, а во время работы, когда его температура повышена, показания могут быть совсем другими.

В этот момент может происходить пробой или короткие замыкания между витками обмотки. В этом и заключается вся сложность, то есть в нерабочем состоянии все нормально, а во время работы устройство выдает неправильный сигнал на электронный блок управления. Если у кого-то осталось, то можно посмотреть паспортные данные датчика коленвала. Эта бумажка обычно кладется в коробочку вместе с устройством. Здесь должны быть указаны точные сопротивление и индуктивность. Можно также замерить индуктивность ДВКП. Для этого ставим прибор в положение измерения индуктивности. Показания рабочего датчика должны быть около 400мГн.

Еще замеряется состояние изоляции датчика, но для этого вам понадобится еще один прибор, который называется мегометр. Замер в этом случае проходит иначе. Устанавливаем прибор на отметку в 500 В. Одну клемму прибора присоединяем к корпусу датчика, а другую к его контакту. В этом случае сопротивление должно быть около 20-25 МОм. Но наверное все-таки в этом нет никакого смысла. Поэтому, что делать решайте сами. Стоит ли покупать эти приборы за 500-800 рублей, или купить датчик за 250 рублей. В принципе прибор можно попросить у соседа или друга. Решает каждый сам.

Диагностика ДПКВ Шевроле Лачетти

Самым простым способом удостовериться в том, что причина нестабильной работы двигателя заключается в неисправности ДПКВ, является замена этой детали на заведомо исправный элемент. Прежде всего, потребуется найти эту деталь на двигателе Шевроле Лачетти. Находится датчик возле масляного фильтра.

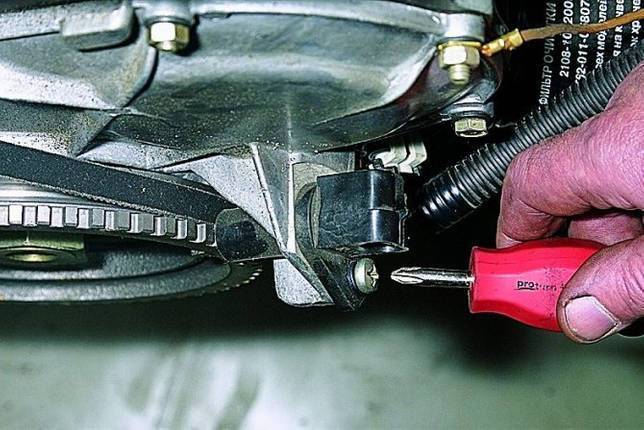

Когда местоположение детали будет установлено, процесс выполнения такой операции должен осуществляться по следующему алгоритму:

1. Отсоединить минусовой контакт аккумулятора.
2. Снять провода с ДПКВ.
3. Открутить крепление датчика (следует использовать шестигранный ключ).
4. Установить новый датчик.
5. Подключить контактные провода.
6. Закрутить крепление ДПКВ.
7. Подключить аккумулятор.
8. Завести двигатель.

Если после проделанной работы двигатель Шевроле Лачетти будет работать идеально ровно, то это означает, что причиной неисправность являлась именно эта деталь. В противном случае, потребуется проверить другие датчики и электрические приборы системы запуска двигателя.

Проверка датчика путем определения значения индуктивности

Второй способ проверки работоспособности ДПКВ – это проверка значения индуктивности. Он основан на способности современных мультиметров измерять индуктивность. Этот метод является более сложным, его проведение требует использования:

— мультиметра с функцией измерения индуктивности или мегаомметра;

— сетевого трансформатора;

— измерителя индуктивности;

— вольтметра (в идеале, цифрового).

Для максимально точных результатов желательно обеспечить температуру воздуха в помещении в пределах 20-22 градусов. Для измерения сопротивления обмотки, как и в первом случае, используется омметр.

Затем нужно измерить индуктивность обмотки с применением специального измерителя. Для исправного датчика этот показатель составляет 200-400 мГн. При сильном отличии показателя индуктивности от этого значения можно делать вывод о неисправности датчика.

Затем с помощью мегаомметра измеряют сопротивление изоляции проводов катушки. При напряжении 500 В этот показатель должен быть не меньше 0,5 МОм и не выше 20 МОм. Если он получился другим, значит, катушка имеет нарушенную изоляцию. Для получения максимально точных данных замеры лучше выполнить несколько раз.

Есть во время ремонта случайно намагнитится диск синхронизации, нужно выполнить его размагничивание с помощью сетевого трансформатора. Опираясь на результаты проведенных измерений, можно сделать выводы об исправности датчика коленвала или необходимости его замены. Устанавливая прибор на место, нужно ориентироваться на расставленные при демонтаже метки и помнить о расстоянии между сердечником и диском синхронизации (от 0,5 до 1,5 мм).

Какие разновидности датчиков ПКВ используются

Отличаются ДПКВ способом сбора и передачи данных.

1. Индукционный. Еще его можно назвать магнитный. На коленвале имеется колесо, по всему внешнему диаметру которого расположены зубья. Два зуба специально пропущены. Вращение колеса рядом с датчиком сильно будоражит магнитное поле вокруг него. От этого в катушке образуются импульсы, которые и передаются в контрольный центр. Место двух пропущенных зубьев воспринимается им как нулевое состояние вала. По числу полученных импульсов, компьютер определяет текущее положение вала, что является исходным кодом для пространственного изменения заслонок.
2. Датчик Холла. В них начинается движение электрического тока, с появлением вокруг него магнитного поля (это и есть эффект Холла). С изменением параметров магнитного поля, изменяются электромагнитные параметры в датчике, в частности его напряжение. Возмущение магнитного поля происходит по вине синхронизирующего диска. На нем вырезаны зубья. Положение двадцатого соответствует уровню первого или четвертого цилиндра двигателя. Чувствительный элемент детали представляет собой магнитное сердечко, в коконе из медной проволоки, намотанной на катушку.
3. Световой или оптико-фотонный. Здесь, также, происходит взаимодействие с пластиной, на которой есть зубья и отверстия. Он проходит перпендикулярно световому потоку от светодиода к фотонному приемнику, который фиксирует прерывания светового луча. Создается импульс напряжения, что, по сути, и является кодом, передаваемым в центр управления.

Что такое датчик положения коленвала и какие функции он выполняет?

Функцией датчика коленвала является то, что ДПКВ посылает на ЭБУ сигналы о том, в каком положении находится коленвал, а также с какой частотой и в какую сторону происходит его вращение. На разных автомобилях могут быть установлены отличные по принципу действия датчики положения коленвала, которые делятся на следующие типы:

• Магнитный датчик коленвала (ДПКВ индуктивного типа). Особенностью таких датчиков является то, что подобные решения не нуждаются в отдельном питании. Формирование сигнала на ЭБУ происходит в тот момент, когда специальный зуб (метка) для синхронизации осуществляет проход через магнитное поле. Указанное магнитное поле создается в зоне нахождения датчика синхронизации, то есть вокруг него. Параллельно с главной задачей по контролю за положением и вращением коленвала, ДПКВ может  также выполнять функцию датчика скорости;
• Датчик положения коленвала на эффекте Холла. ДПКВ указанного типа являются датчиками Холла. В таких датчиках ток начинает двигаться в тот момент, когда к датчику приближается изменяющееся магнитное поле. Специальный синхронизирующий диск реализует перекрытие магнитного поля, зубья диска осуществляют взаимодействие с магнитным полем ДПКВ. Датчик оборотов коленчатого вала указанного типа параллельно может выполнять функцию датчика распределителя зажигания;
• Датчик коленвала оптического типа. Оптический датчик положения коленвала также взаимодействует с диском синхронизации, который имеет специальные пазы (зубья). Также на диске могут быть выполнены отверстия. Указанный диск перекрывает оптический поток, который проходит между светодиодом и специальным приемником. Задачей приемника является фиксация прерываний светового потока, после чего происходит создание импульса напряжения, который передается на блок управления двигателем;

Частым вопросом является то, где установлен датчик коленвала. Датчик положения коленчатого вала заключен в корпус аналогично подобным датчикам системы управления двигателем (датчик положения распредвала и т.п.). Местом его установки на двигателе является специальный кронштейн, который находится рядом с приводным шкивом автомобильного генератора. Также отличить ДПКВ от других датчиков можно по наличию достаточно длинного провода (55-65 см.) с особым разъёмом. Посредством указанного разъема осуществляется подключение датчика коленвала к системе управления ДВС.

Как проверить ДПКВ

Существуют четыре метода проверки, которые позволяют определить состояние ДПКВ и шестеренки, а также их влияние на работу инжектора. Для каждого из методов необходимо свое оборудование, а также различается точность проверки. На переднеприводных автомобилях с поперечным расположением мотора для проверки ДПКВ потребуется снять колесо со стороны датчика. На переднеприводных с продольным расположением двигателя, а также на заднеприводных проверку выполняют либо сверху, через подкапотное пространство, либо снизу. Во втором случае потребуется поднять перед автомобиля. О том, как это сделать безопасно, читайте в статье (замена и восстановление амортизаторов).

Визуальный метод

Для него необходимо очистить ДПКВ, место установки и сигнальную шестерню. После чего отметить положение датчика и демонтировать его. После демонтажа датчик отмывают и протирают чистой тряпкой, смоченной спиртом или бензином. Очистив ДПКВ, его осматривают в поисках трещин, царапин, вмятин и других повреждений. При обнаружении любых повреждений датчик необходимо заменить.

Проверка с помощью тестера

Такая проверка позволяет оценить примерное состояние датчика, но не учитывает влияние шестеренки и других факторов. Для проверки снимите и очистите датчик, как описано выше, после чего тестером измерьте сопротивление. В зависимости от модели ДПКВ сопротивление обмотки исправного датчика от 600 до 900 Ом. Но такая проверка не определяет межвитковое замыкание, разве что замкнутыми оказалось не меньше четверти рядов обмотки. После этого подключите тестер в режиме милливольтметра к выходам датчика и несколько раз проведите стальной отверткой рядом с сердечником. Исправный датчик покажет всплески напряжения до 0,1 – 0,3 вольта (зависит от модели, массы отвертки и скорости ее движения).

Проверка с помощью измерителя индуктивности

Нередко режим измерения индуктивности встречается на цифровых тестерах (мультиметрах). Если такого тестера нет, необходимо приобрести любой измеритель индуктивности с точностью до 10 миллиГенри (мГн). В зависимости от модели нормальная индуктивность составляет 200 – 400 мГн.

Проверка с помощью осциллографа

Для проверки вам понадобится цифровой осциллограф с автоматической регулировкой напряжения и частоты и входным сопротивлением не меньше 100 кОм или цифровой сканер для инжекторных автомобилей, с режимом визуальной индикации. Подключите «землю» осциллографа к кузову автомобиля или минусовой клемме аккумулятора, а сигнальный вход к любому выводу ДПКВ. Включите зажигание и заведите двигатель. Наблюдайте за работой датчика с помощью осциллографа. При увеличении оборотов двигателя должно возрастать и напряжение на выходе ДПКВ. На 4 – 5 тысячах оборотов напряжение должно превысить 200 вольт.

Внимательно отслеживайте показания осциллографа, на один оборот коленчатого вала должен быть лишь один провал, соответствующий ВМТ первого цилиндра. При изменении скорости вращения двигателя осциллограф будет приспосабливаться, изменяя режим входного напряжения, но при работе на одинаковых оборотах отклонение в значении напряжения не должно превышать 5 процентов. Более серьезное отклонение говорит о намагниченности сигнальной шестеренки. Два или более провалов на одном такте говорят о том, что шестеренка потеряла один или несколько зубцов. Постоянно меняющиеся в пределах 10 – 15 процентов показания напряжения говорят о том, что датчик плохо закреплен и вибрирует или присутствует биение сигнальной шестерни коленчатого вала.
