Снятие ГБЦ (головка блока цилиндров) на ВАЗ-2112 16 клапанов своими руками

Советы по монтажу

Перед установкой валов поршень первого цилиндра должен находиться в «верхней мёртвой точке». Чтобы этого добиться, вращают коленвал, захватив его за винт крепления шкива генератора. Здесь нужен ключ «на 17».

Шкив генератора и два шкива валов ГРМ

На распредвалах есть шипы, а на шкивах сделаны выемки. Каждый шкив снабжён меткой, которая должна смотреть вверх. Схема, показанная на фото, соответствует верхнему положению поршня 1. Именно так устанавливают валы при монтаже.

Выставлять коленвал можно по метке, которая находится на узле КПП (фото 1). Так делают перед монтажом ремня.

Разные вспомогательные элементы

Чтобы правильно выставить натяжение, пользуйтесь базовыми советами. А можно поступить проще: при демонтаже отмечают, под каким углом был закреплён натяжной ролик. Ключ-пластину (фото 2) выставляют под нужным углом и затягивают фиксирующую гайку (усилие 40 Н*м).

Как прикручивать ГБЦ

Резьбовую часть винтов смазывают моторным маслом. Затем, выдерживая усилие 20 Н*м, винты закручивают в нужном порядке (см. фото).

Рекомендуемая последовательность (монтаж)

Второй проход – каждый винт поворачивают на угол 90 градусов. На третьем проходе винты доворачивают ещё на 90 градусов.

Химия

Корпус подшипников будет соединён с крышкой ГБЦ. Само соединение должно быть герметичным. На кромку корпуса по периметру наносят герметик: КЛТ-75М, Локтайт-574 и т.п. Прокладка ГБЦ при монтаже не смазывается в принципе – от графита или солидола будет только вред. Кто-то мажет графитовой смазкой стержни клапанов, что тоже не правильно. Нужно использовать моторное масло.

16-клапанники 2008 года

16-клапанники 2008 года

Момент затяжки гбц ваз-2112 16 клапанов: схема, усилие Самый «маленький» из 16-клапанных двигателей Волжского автозавода — ВАЗ-11194 рабочим объемом 1,4 л. Производятся и две модели объемом 1,6 л — уже несколько устаревший ВАЗ-21124 и его более современный и мощный вариант ВАЗ-21126, постепенно вытесняющий на конвейере предшественника

Обратите внимание на график с характеристиками двигателей: при частотах вращения коленвала, близких к максимальным, характеристики мощности и крутящего момента ВАЗ-11194 и ВАЗ-21124 практически совпадают — и лишь при более низких оборотах «малыш» уступает старшему собрату. А вот двигатель 21126 существенно — примерно на 10% — мощней и тяговитей двух других. Давайте же знакомиться с их начинкой

Давайте же знакомиться с их начинкой.

Блоки цилиндров 21124 и 21126 отлиты из чугуна. По сравнению с прежним, полуторалитровым аналогом 2112 они на 2,3 мм выше (расстояние от оси коренных подшипников до верхней плоскости блока). Диаметр цилиндров двигателей 21124 и 21126 одинаковый — 82 мм. Для селективной сборки двигателя блоки 21124 по диаметру цилиндра поделены на пять классов через 0,01 мм (А, В, С, D, Е). У блока 21126 три класса через те же 0,01 мм (А, В, С). Клеймо класса цилиндра расположено на нижней плоскости блока.

Прочие размеры блоков идентичны. Но есть отличия в требованиях к обработке стенок цилиндров. Хонингование цилиндров 21124 выполняется по технологии и требованиям АВТОВАЗа, а 21126 — в соответствии с более жесткими требованиями фирмы Federal Mogul, обусловившими ужесточение требований к шероховатости рабочих поверхностей. Чтобы не перепутать блоки, кроме маркировки, сделанной в отливке на левой стенке блока, серийный номер нанесен на задней стенке рядом с четвертым цилиндром. Блок 21124 окрашен в синий цвет, а 21126 — в серый.

Блок цилиндров двигателя 11194 по конструкции аналогичен блоку 21126, но диаметр цилиндра меньше — 76,5 мм против 82 мм. Обработка стенок цилиндров — тоже в соответствии с требованиями фирмы Federal Mogul. Маркировка на тех же местах, окрашен блок в синий цвет. Кроме этого, в блоке 11194 между цилиндрами есть протоки рубашки охлаждения, а у двигателей 1,6 л их нет. Для селективной сборки двигателя блоки 11194 по диаметру цилиндра поделены на три класса через 0,01 мм (А, В, С).

В двигателе 21124 применяется шатун 2110 — стальной, двутаврового сечения, со сталебронзовой втулкой в верхней головке и осевой фиксацией по нижней головке (на фото сверху). Крышка шатуна крепится двумя болтами, запрессованными в шатун. По диаметру отверстия втулки под поршневой палец шатуны подразделяются на три класса через 0,004 мм. Номер класса отверстия нанесен на верхней головке шатуна.

В двигателях 11194 и 21126 используется шатун 11194, не взаимозаменяемый с шатуном 2110. Новый шатун, хотя и подрос с 121 мм до 133,5 мм, стал легче — в среднем, «похудел» с 683 до 412 г, что серьезно снизило инерционные нагрузки. Его осевую фиксацию обеспечивает верхняя(!) головка — по поршню. При этом стальная деталь контактирует с алюминиевой, что уменьшает потери на трение по сравнению с двигателем 21124, где стальной шатун трется о чугунные поверхности коленчатого вала, да и скорость трения ниже. Нижняя головка, выполненная по разрывной технологии, стала изящней. Ее крышка крепится к шатуну двумя болтами. Удлинение шатуна уменьшило силу бокового давления поршня на цилиндр.

Новый шатун не имеет разделения на классы по диаметру отверстия верхней головки — и маркировки на нем нет. Но шатуны подразделяют на классы по массе. Для шатуна 2110 предусмотрено 9 классов, с допуском внутри класса ± 5 г. Маркировка буквенная, выбита на верхней головке шатуна (Ф, Л, Б, Х, М, В, Ц, Н, Г). У шатуна 11194 три класса, по количеству черных меток на нижней крышке. Разница между классами ± 7 граммов. На двигателе 11194 допускается установка шатунов с одной либо двумя метками, для 21126 — с двумя либо тремя.

Момент затяжки гаек шатуна 2110 двигателя 21124 — 50,9 +2,6 Н.м. Болты шатуна 11194 (двигателей 11194/21126) затягивают в два приёма по методике: 20 Н.м + 135°. Болты шатуна 11194 гарантированно выдерживают три разборки-сборки. Первая разборка шатуна произведена уже при сборке двигателя на АВТОВАЗе. Возможна и вторая разборка на АВТОВАЗе — например, при выборочном контроле качества двигателя. Так как на практике сложно учесть реальное количество предыдущих ремонтов, при каждой разборке шатуна 11194 его болты рекомендуют заменять новыми.

Блок цилиндров и шатунно-поршневая группа (ШПГ)

Это главная часть двигателя, в которой энергия сгоревшего топлива превращается в механическую. Она состоит из блока цилиндров, поршней, шатунов, соединительных пальцев опор-подшипников, коленвала и полуколец, ограничивающих смещение последнего относительно своей оси.

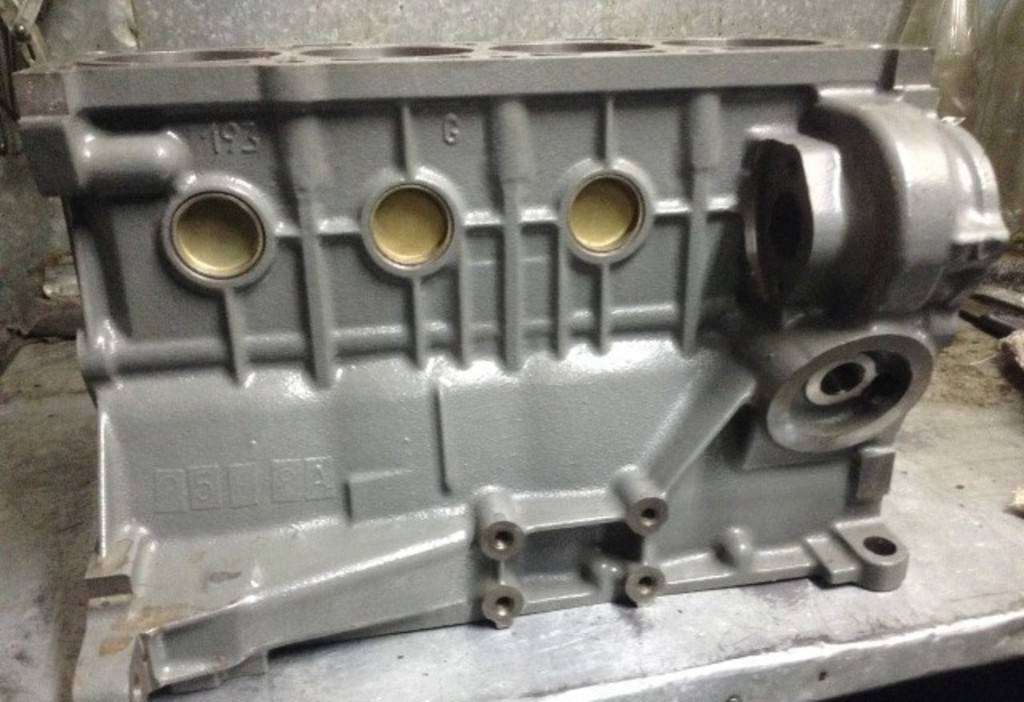

Двигатель ВАЗ 21124 16 клапанов комплектуется «высоким» блоком 11193, получившим свое прозвище из-за размера. Он отливается из чугуна, а затем в нем вытачивают отверсится под цилиндры. Его высота 197 миллиметров (от оси вращения коленвала до верхней кромки). Он выше блока цилиндров, использовавшегося в моторе 21120 на 2,2 мм. Это увеличение позволило повысить рабочий объем до 1,6 литра без увеличения диаметра цилиндров. Также блок отличается уменьшенным размером отверстий для болтов крепления ГБЦ.

Коленчатый вал (каталожный номер – 11183 -1005016), как и блок, отлит из чугуна. Шейки (места соприкосновения с другими деталями) отполированы и в них просверлены отверстия для смазки опорных и шатунных подшипников. Для уменьшения вибрации от вращения на валу установлено 8 противовесов, по форме похожих на половину диска.

Шатуны выкованы из стали, состоят из двух головок – верхней и нижней. В верхней установлена втулка, выполненная из сталебронзового сплава, для крепления поршня. В нижнюю – запрессованы вкладыши (подшипники скольжения). Крепится шатун к коленвалу при помощи крышки и 2 болтов.

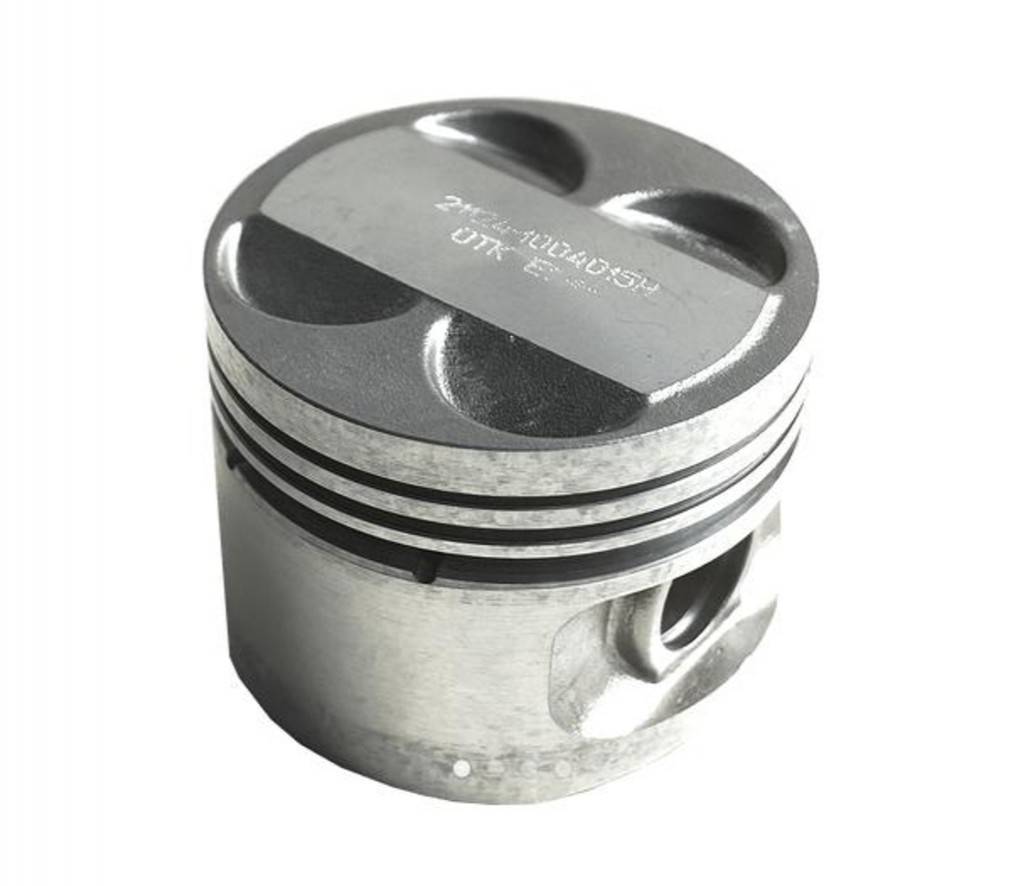

Поршни, устанавливаемые в двигатель ВАЗ 21124 16 клапанов, были разработаны специально для него. Они отлиты из алюминия, а в их торце есть 3 канавки для установки 2 компрессионных и одного маслосъемного кольца. На днище поршня (сторона, соприкасающаяся с клапанами) сделаны 4 выточки глубиной 5,5 миллиметров

Эта мера добавляет двигателю еще одно важное свойство – сохранность клапанов при разрыве ремня ГРМ или его неправильной установке. За эту модификацию мотор владельцы называют «безвтыковым». Охлаждаются поршни при помощи масляных форсунок, установленных в опорах коренных подшипников

Охлаждаются поршни при помощи масляных форсунок, установленных в опорах коренных подшипников.

Сильный износ этой части двигателя приводит к сильному ухудшению характеристик двигателя ВАЗ 21124 вплоть до невозможности запуска.

Инструмент для работы

Перед тем как приступить непосредственно к замене, необходимо собрать весь необходимый инструмент и материалы:

  • Набор ключей различного диаметра «10», «13», «17», «21».
  • Отвертку.
  • Плоскогубцы.
  • Новая охлаждающая жидкость.
  • Тара под ОЖ.
  • Чистую ветошь.
  • Новый расходный материал (в зависимости от назначения выполняемых работ – прим.).
  • Противооткатные башмаки.

Для удобства проведения работ лучше всего использовать смотровую яму или подъёмник.

Снятие ГБЦ на ваз-2112 — порядок работ

Перед тем как приступить к работе, убедитесь в том, что автомобиль находится на ровной поверхности, поставлен на ручной тормоз, а под задние колёса остановлены противооткатные упоры.

Внимание!Работы необходимо производить только на холодном двигателе

Первым делом отключаем минусовую клемму от аккумуляторной батареи.
В заранее подготовленную тару, на радиаторе отопителя.
При помощи ключа на «10» отворачиваем четыре болта крепления декоративного кожуха двигателя. Места крепления декоративной крышки 124 мотора. Автомобиль редакции на фото!
После чего снимите его и уберите в сторону.
Следующим шагом убираем все высоковольтные провода, и , также отсоединяем их от фиксатора на ресивере. По очереди отключаем каждый провод от свечи.
Модуль зажигания также необходимо демонтировать, открутив два фиксирующих болта, при помощи ключа на «10».
Затем переходим к приёмной трубе от которой следует открутить шесть гаек соединяющую её с выпускным коллектором.
Демонтируем накладку кронштейна, фиксирующую приёмную трубу.
Когда все элементы сняты, отсоединяем трубу от коллектора.
После .
Переходим к и отключаем от него клемму

Обратите внимание на количество следов коррозии
Откручиваем гайку, которая крепит провод «массы» на шпильке впускного патрубка на .
Не забываем и про два минусовых провода, расположенных на ГБЦ.
Ослабляем хомуты, после чего демонтируем все шланги от дроссельного узла, а также подхода охлаждающей жидкости.
Демонтируем патрубки системы вентиляции картера (малой – прим.), воздуховода, а также шланг продувки адсорбера.
Убираем все колодки датчиков, включая ДПДЗ (датчик положения дроссельной заслонки – прим.) и. Датчик холостого хода вблизи на редакционной ВАЗ-2112
От ресивера отключаем шланг вакуумного усилителя тормозов и регулирующий давление топлива.
Ослабьте, а затем достаньте с посадочного места трос регулирующий положение дроссельной заслонки

Доставайте трос согласно обозначением стрелок.
Уберите окончание троса на дроссельной заслоне, после чего уберите её в сторону.
Выверните 2 болта, которые фиксируют моторный жгут у ресивера, и уберите его.
Еще 2 гайки следует открутить на крышке ГБЦ.
Далее ослабляем, а затем демонтируем четыре хомута, которые держат ресивер и впускную трубу, после чего сам ресивер снимаем, а в полости трубы во избежание попадания грязи кладём чистую ветошь. Убираем ресивер в сторону (он будет либо стальной, либо пластмассовый. Например, на 124 двигателе ресивер сделан из пластика). На фото 21120
Следующим шагом отключаем систему питания топливом от топливопровода. Для этого откручиваем топливные шланги от соединительных трубок при помощи ключа на «13».
При помощи двух ключей отворачиваем топливопровод

В надёжном месте сохраните небольшие шайбы от трубок.
Снимите винт, который фиксирует кронштейн трубок к ГБЦ. Уберите открученные болты в надёжное место
Разъедините колодки питания форсунок и открутите болты, их фиксирующие к ГБЦ. Колодка демонтирована
При помощи отвёртки ослабьте соединение хомута патрубка системы вентиляции картера от крышки расположенной на головке блока цилиндров.
Открутите один болт, который крепит направляющую уровня масла вместе с со щупом, после чего снимите их.
Также необходимо произвести демонтаж всех гаек которые фиксируют термоэкран, после чего снять их.
Ослабляем хомут от патрубка системы вентиляции картера от патрубка воздушного фильтра.
Осмотрите патрубок на наличие повреждений и при необходимости замените

Заключительным шагом перед работой непосредственно с головкой блока цилиндров, будет ослабление 5 хомутов от термостата и выпускного патрубка. Обратите внимание, что в термостате есть охлаждающая жидкость, поэтому, не ошпарьтесь
Когда они ослаблены, по порядку отсоединяем их.
Далее приступаем к демонтажу крышки ГБЦ, для этого при помощи ключа на «10» демонтируем 15 болтов, расположенных на его верхней части. Расположение болтов указано маркером.

Установка поршней в гильзы

После установки колец можно вставлять поршня в гильзы цилиндров. Для этого стягиваеи поршневые кольца хомутом. Устанавливаем в нижнюю головку шатуна вкладыш. Таким образом, чтобы замок на вкладыше попал в углубление постели головки шатуна. Вставляем шатуны с поршнем в гильзу до упора хомута. Учитывая при этом направление поршня, и легкими ударами, желательно используя при этом деревянный брусок, осаживаем поршень в гильзу.  Направляя нижнюю головку шатуна в шатунную шейку коленчатого вала. После того как шатун упёрся вкладышем в колен вал. Устанавливаем шатунный вкладыш в крышку шатуна, Одеваем крышку на шпильки. При этом обязательно нужно учитывать, чтобы вкладыши на шатуне и крышке были расположены по отношению друг к другу замок к замку.

Притягиваем крышку гайками в два этапа .Окончательную затяжку необходимо произвести при помощи динамометрического ключа с усилием 42,32-53.51 Н*м. Таким же образом устанавливаем остальные поршня. Постоянно помня о их направлении по отношению к двигателю.

Длина болтов гбц приора

При обнаружении течи моторного масла или охлаждающей жидкости в местах соединения головки с блоком цилиндров лада приора снимите головку и замените ее прокладку. Течь может возникнуть и вследствие коробления головки блока из-за перегрева.

Вам потребуются: динамометрический ключ, ключи «на 13», «на 17», «на 19», торцовые головки «на 10», «на 13», «на 17», ключ-шестигранник «на 10», отвертка.

Прокладка головки блока — однократного использования, поэтому при каждом снятии головки блока прокладку необходимо заменять.

  • 1. Снимите декоративный кожух двигателя (см. «Снятие и установка декоративного кожуха двигателя»).
  • 2. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. «Установка поршня первого цилиндра в положение ВМТ такта сжатия»).
  • 3. Снизьте давление в системе питания, если работа выполняется сразу после поездки (см. «Снижение давления топлива в системе питания двигателя»).
  • 4. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
  • 5. Слейте охлаждающую жидкость (см. «Замена охлаждающей жидкости»).
  • 6. Снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра лада приора»).
  • 7. Отсоедините от дроссельного узла шланги подогрева, малой ветви системы вентиляции картера, продувки адсорбера, воздухоподводящий рукав, колодки жгутов проводов датчика положения дроссельной заслонки и регулятора холостого хода (см. «Снятие и установка дроссельного узла»).
  • 8. Снимите дроссельный узел ваз 2170 (см. «Снятие и установка дроссельного узла»).
  • 9. Отсоедините колодки жгута проводов от катушек зажигания приора. Снимите катушки зажигания и выверните свечи зажигания (см. «Замена и обслуживание свечей зажигания»).

10. Отсоедините колодку жгута проводов от датчика аварийного падения давления масла…

11. …от датчика температуры охлаждающей жидкости системы управления двигателем приора…

12. …и показателя фаз.

13. Ослабьте затяжку хомутов и отсоедините пять шлангов системы охлаждения priora от патрубков термостата.

14. разъедините колодку жгута проводов от датчика указателя температуры охлаждающей жидкости.

15. Отверните ключом «на 13» гайку крепления наконечника «массового» провода…

16. …и снимите провод.

17. Раскрутите гайку штуцера топливного шланга и отсоедините его от трубки топливопровода ваз 2171.

Наконечник трубки топливопровода уплотнен резиновым кольцом. Не потеряйте его при разборке. Сильно обжатое или надорванное уплотнительное кольцо замените.

18. Выверните винт прижимной пластины кронштейна крепления топливопровода к головке блока цилиндров и снимите пластину.

19. Ключом «на 10» раскрутите болт крепления…

  • 20. …и отсоедините «массовый» провод от головки блока.
  • 21. Снимите впускной коллектор (см. «Замена прокладки крышки головки блока цилиндров лада приора»).
  • 22. Снимите крышку головки блока (см. «Замена прокладки крышки головки блока цилиндров»).

23. Выверните шестигранным ключом «на 5» болты крепления и снимите переднюю защитную крышку ремня привода газораспределительного механизма..

24. …и вытащите крышку.

25. Шестигранным ключом «на 5» выверните болты крепления нижней передней крышки ремня привода газораспределительного механизма…

26. …и демонтируйте крышку.

27. Ослабьте ключом «на 15» болт крепления натяжного ролика ваз 2171.

28. . и выньте ремень привода газораспределительного механизма.

29. Удерживая шкивы распределительных валов ваз 2170 от проворачивания, выверните болты крепления шкивов…

30. …и достаньте шкивы…

31. …и извлеките шпонки из пазов хвостовиков валов.

Для удерживания от проворачивания распределительных валов при выворачивании болтов крепления зубчатых шкивов распределительных валов рекомендуем пользоваться приспособлением, показанным на фото.

У шкивов впускного и выпускного распределительных валов одинаковые посадочные размеры, но на шкиве впускного распределительного вала закреплен диск, обеспечивающий работу датчика фаз.

32. Вывернув ключом «на 15» болт крепления, снимите натяжной ролик.

Обратите внимание на то, что под роликом установлено дистанционное кольцо

33. Вывернув ключом «на 15» болт крепления, снимите опорный ролик ваз 2170.

34. Выверните ключом «на 10» пять болтов крепления задней защитной крышки ремня привода газораспределительного механизма.

35. . и снимите крышку.

Порядок затяжки болтов крепления головки блока цилиндров

36. Выверните шестигранным ключом «на 10» болты крепления головки блока к блоку цилиндров лада приора в порядке, обратном затяжке.

37. . и достаньте головку блока с двигателя.

  • Не забивайте отвертку или другие инструменты между головкой и блоком цилиндров.
  • Снимать головку блока цилиндров удобнее с помощником, так как она довольно тяжелая.

Модификации ДВС

Благодаря наличию свободного пространства внутри блока и ГБЦ сразу после создания базовой версии двухвального 16-клапанного движка 2112 стали появляться его версии:

  • 21124 – форсировка ДВС до 89 л. с. за счет объема 1,6 л;
  • 21126 – модернизация мотора до мощности 98 л. с., объем 1.6 л;
  • 21128 – максимальные объемы камер сгорания 1,8 л, увеличение мощности до 105 л. с.

Во второй версии конструкторы попытались обеспечить максимальный эксплуатационный ресурс узлов. Для этого используется специальное хонингование цилиндров по методу Federal Mogul. Блок 21126 имеет серый цвет, а количество классов ремкомплектов поршней и гильз цилиндров снижено до трех с шагом 0,01 мм.

Версия 21128 изготавливается не АвтоВАЗом, а сторонним производителем ЗАО Супер-Авто. Характеристики движка значительно улучшены:

  • объем 1,8 л;
  • крутящий момент 162 Нм;
  • мощность 75 кВт.

Цилиндры расточены на 0,5 мм (диаметр 82,5 мм), разработан оригинальный коленвал, обеспечивающий ход поршня 84 мм, ширина колец изменена до 2 мм (маслосъемное), 1,5 мм (компрессионное нижнее) и 1 мм (компрессионное верхнее). Проходное сечение дросселя увеличено до 51 мм, установлены форсунки Siemens повышенной производительности.

Существуют еще две модификации ДВС 2112:

  • 21127 – создан в 2013 году, крутящий момент повышен до 148 Нм, объем до 1,6 л, мощность до 106 л. с.;
  • 21179 – первый вариант в линейке производителей с объемом 1,8 л для Ларгуса и Весты.

В первой версии решена проблема плавающих оборотов за счет замены двумя датчиками ДТВ (температура воздуха) и ДАД (абсолютного давления) одного ДМРВ (массового расхода воздуха).

Расчет степени сжатия — бортжурнал Лада 21099 1997 года на DRIVE2

Расчет степени сжатия необходим при изменении объема в камере сгорания ГБЦ. В моем случае гбц фрезерована, изменена камера сгорания в гбц и плюс приоровская прокладка. И раз уже пилю гбц то почему бы ни найти еще пару лошадок повысив степень сжатия. Для начала нужно узнать степень в стоковой конфигурации, недоход поршня до верхней плоскости блока цилиндров, объем выборок (циковок) в поршне, чистый объем в гбц. Погуглил, характеристики двигателя ВАЗ 21083, и чуть-ли не у каждого сайта свои особенные данные по этому двигателю. Поэтому приходилось пересчитывать ст. сж. и проверять данные.В итоге:

Объем выборок (лужи) в поршне = 11,8 см^3: объем лужи поршня 21083

Недоход поршня в блоке ВАЗ 21083 = 0,4 мм:

Толщина прокладки ВАЗ 21083 в обжатом состоянии = 1,05 мм: толщина прокладки 21083

Толщина прокладки ПРИОРА в обжатом состоянии = 0,45 мм: толщина прокладки ПРИОРА

Расчет ст. сж. для стока с приоровской прокладкой:

Степень сжатия повысил до 10, это крайний предел для 92 бензина, и чистый объем в гбц мне нужно сделать = 25 см^3.

Графики зависимости ст. сж. от октанового числа:

Расчет ст. сж. для гбц в 25 см^3 и приоро прокладки:

Объем гбц замерял шприцем с отработкой, необходимо было получить 25 кубиков. На фото 1 и 4 камеру нужно еще немного подточить:

На приоровской прокладке желательно рассверлить каналы охлаждающей жидкости до 6 мм, и подточить отверстия под болты крепления гбц, поскольку они под М10.

Поскольку предстоит вскрытие двигателя и ремонт ГБЦ, то немного озадачился вопросом, а не поставить ли металлопакетную прокладку от Гранты 21116 вместо обычной т.н. «паранитовой». Тем самым подняв немного степень сжатия (далее СЖ).

Но как то изначально я отверг эту идею потому что по быстрым прикидкам меня смутил очень маленький зазор поршень-плоскость ГБЦ.

А это недавно чужая запись о пробитой прокладке ГБЦ сподвигла меня еще раз все пересчитать, перечитать и переосмыслить.

Итак пройдемся по кандидатам: 1. Обычная прокладка 21083100302012 (последние 2 цифры могут быть другими если в конце 12 это производитель ВАТИ)

Внимание:

Прокладка от 16 кл Приоры 21126100302000 на 8 клне подходит по причине иного расположения отверстий под циркуляцию ОЖ кто не верит — смотрите фото:

Итак теперь об отличиях грантовской от обычной 21083: 1. Толщина 0.43 мм (по другим источникам 0.45 мм) против 1.1-1.2 мм у обычной из-за чего повышается СЖ 2. Увеличенные отверстия под проток ОЖ т.к. термонагруженность двигателя с увеличенной СЖ более высокая 3. Отверстия под болты ГБЦ рассчитаны на болты М10, а не M12 как у обычной.

Плюсы после перехода на прокладку от Гранты: 1. Повышенная степень сжатия при правильной настройки углов зажигания даст большую экономичность и чуть выше крутящий момент 2. Металлопакет в теории должен быть более надежным чем обычная прокладка

А теперь о минусах: 1. В идеале нужна корректировка прошивки ЭБУ т.к. изменилась степень сжатия 2. Двигатель будет греться немного сильнее опять же из-за увеличения СЖ 3. Уменьшается расстояние поршень — клапан из-за этого двигатель может стать из «втыковыми» 4. Повышенные требования к качеству обработки плоскости ГБЦ и блока 5. Уменьшение расстояния поршень — плоскость ГБЦ в ВМТ

Если с первыми 4-мя моментами еще можно бороться и жить, то самый крайний пункт требует хорошего выверения дабы не развалить двигатель.

Замена компенсаторов

Проверив, сколько толкателей в системе работают неисправно, можно отправиться в автомобильный магазин и приобрести новые детали на Приору 16 и некоторые расходники: сальники, заглушки для распределительного вала, анаэробный герметик.

После такого ремонта компенсаторов стук может остаться. Если прошло много времени, а дефект никуда не девается, то стоит проверить саму ГБЦ. Возможно, гидрокомпенсаторы стучат из-за отсутствия нужного количества смазочной жидкости. Проверить масляные каналы в ГБЦ. Если они засорены, то придется их чистить.

Работа двигателя после замены ГК:

Интервалы замены прокладки ГБЦ на Ваз-2110

Момент затяжки болтов

Предсказать точный срок службы прокладки весьма затруднительно.

Самое главное, что интересует владельцев – это интервал замены данной детали.

  1. Фирмы-изготовителя детали.
  2. Качества материала, из которого изготовлена прокладка.
  3. Условий, в которых хранились данные детали.

Так как прокладка сделана из резины, условия хранения напрямую влияют на срок её службы. Например, деталь, купленная на рынке, которая долгое время хранилась в сыром и неотапливаемом контейнере, будет хуже такой же запчасти, купленной в магазине.

Главной функцией является обеспечение максимальной герметизации блока цилиндров с ГБЦ. Если не следить за состоянием , то ресурс двигателя существенно сократится.

Признаки пробитой прокладки

Пена вокруг крышки расширительного бачка – один из признаков пробоя прокладки ГБЦ.

Узнать, что герметизация соединения нарушена, можно по следующим причинам:

  1. В выхлопных газах появляется белый пар.
  2. В тосоле можно заметить масляные пятна.
  3. Течь в соединениях ГБЦ.
  4. В поддоне находится большое количество масла.
  5. Вокруг заливной крышки можно заметить пену.

Хотя, кажется, что пары в тосоле заметить очень сложно, это можно сделать, надев пакет на горловину открытого расширительного бачка. Если в тосоле присутствуют газы, то пакет надуется.

Как снять ГБЦ на ВАЗ-2112 (21120)

Для начала нужно снять топливную раму. Для этого нужны ключи 17, которыми удаляются патрубки 2-3. Еще нужно снять хомут 1.

Винты планки бензопровода снимаются отверткой, после чего нужно снять с патрубков резиновые кольца. Также стоит удалить трубу масляного щупа (ключ на 10). Под конец нужно открутить болты, держащие рампу.

Важно при этом хотя бы частично снять «охлаждайку». После этого можно снять крепления термостата и сместить его в сторону

Нужно удалить прокладку термостата и гайку провода «0». Если нужно, можно выключить разъем ДТОЖ датчика.

Теперь мотор готов к тому, чтобы поменять клапаны. Для этого нужно взять ключ на 10, открутить им болты ГБЦ и снять плиту с клапанами

Важно соблюдать последовательность откручивания

Определяем неисправный Гидрокомпенсатор

Гидрокомпенсаторы, которые также называют гидротолкателями, выполняют регулировку зазоров клапанов мотора на Приоре 16 клапанной. Ниже будет приведена схема, как проходит демонтаж и замена ГК, но для начала стоит узнать, как определить дефектную деталь среди остальных.

Проверка компенсаторов осуществляется следующим образом:

Есть еще один метод – поставьте кулачки выступами вверх. Теперь нужно проверить, есть ли между кулачками и ГК зазоры. Утапливая проверяемую деталь Приора 16, необходимость сравнить скорость его движения с остальным толкателями. Если вы обнаружили зазор или ГК слишком быстро опускается, то стоит извлечь толкатель и осмотреть его на наличие загрязнений.

Выбор прокладки ГБЦ

Сегодня в продаже можно найти несколько видов прокладочных изделий:

  1. Асбестовые прокладки. Основное достоинство этих уплотнителей заключается в минимальной усадке и хорошей восстанавливаемости в ходе эксплуатации.
  2. Металлические. Такой тип изделий является одним из наиболее надежных и качественных, они обладают высоким сроком службы и не так подвержены повреждениям в результате перегрева ДВС.
  3. Безасбестовые. Обычно используются в качестве ремкомплектов. Основные достоинства таких прокладок заключаются в эластичности, термостойкости и упругости.

Артикул оригинального изделия для двенадцатой модели ВАЗ — 2112-1003020. Для этой же марки транспортных средств качественные прокладки выпускает изготовитель Ajusa, каталожный номер товара — 10144200.

Пользователь Сергей Цапюк опубликовал ролик, в котором продемонстрированы последствия повреждения прокладки ГБЦ.

Как сделать замену прокладки ГБЦ на ВАЗ-2112

Замена данной детали на ВАЗ-2112 16 клапанов достаточно непросто, а если нет опыта, то в какой-то мере нереально. Необходимо досконально разобраться и понять суть и объем работы, которую нужно сделать.

При замене прокладки своими руками стоит сразу подготовить следующие предметы:

  • набор ключей накидных;
  • масло для мотора и вещество для охлаждения (это в том случае, если потребляемые предметы перемешаются);
  • силомерный ключ (при его помощи нужно затянуть каждый болт ГБЦ);
  • емкость для сбора отработанной жидкости;
  • крестовая и плоская отвертка;
  • чистая тряпочка.

Принцип действий при замене прокладки ГБЦ:

  1. Для начала автомобиль нужно отправить на смотровую яму или же эстакаду, так как понадобится доступ ко дну машины.
  2. Далее следует открыть капот. Необходимо ключом ослабить болт, находящийся на аккумуляторной минусовой клемме, а затем снять ее.
  3. Нужно заранее подготовить емкость для слива охлаждающей жидкости, при этом выкрутить сливную пробку.
  4. Если заменять вы взялись сразу после того, как приехали, то необходимо скинуть давление в магистрали топлива. Для этого следует нажать на фиксатор и отключить кабели, которые ведут к бензонасосу.
  5. После необходимо коллектор отключить от впускной магистрали, проходящей для системы выхлопа. Следует провести разборку термостата. Для этого нужно ослабить хомуты, находящиеся на патрубках, а потом отделить их.
  6. Когда отсоединенные гайки, фиксирующие кронштейн, выкрутили, то сам кронштейн впору отвести в бок. После можно приступать к разборке ГБЦ. Для этого понадобится открутить все болты, которые ее держат, с помощью динамометрического ключа. Потом с головки нужно снять подшипниковые устройства с их корпусами и топливную рампу.
  7. Чтобы снять контроллер, контролирующий давление жидкости в моторе и ДПКВ, надо отключить от них штекеры с проводами.
  1. Для демонтажа ремня, находящегося в газораспределительном механизме, необходимо ослабить винт натяжительного ролика. Затем закрепляем шкив в виде зубков, собственно и держащий ремешок. После этого необходимо выкрутить фиксирующий винт, и можно начинать демонтировать с шайбой.
  2. Нужно снять диск с распределительного вала с помощью подготовленного инструмента.
  3. Отделить все охладительные линии от двигателя и снять систему, контролирующую температуру антифриза в самом моторе. Затем нужно выкрутить винты, крепящие головку. Снимать деталь следует вместе с бывшей прокладкой. После нужно провести очистку поверхности, где соприкасается головка с блоками от различной грязи. Также предстоит очистить и резьбовые отверстия.
  4. Затем можно устанавливать новую прокладку.
  5. Перед установкой ГБЦ следует убедиться в том, что каждая отметка на вале соответствует.
  6. После того как установили головку блока, нужно затянуть фиксирующие болты. Для данной процедуры следует использовать динамометрический ключ, так как без него сделать это будет невозможно.
  7. Далее нужно провести процедуру сборки в точном порядке назад. После сборки понадобится отрегулировать клапаны и натянуть ремень газораспределительной системы.

Данная работа достаточно нелегкая и долгая, не каждый новичок сможет сделать ее качественно и эффективно. Если вы не уверены в своих силах, то лучше обратиться к специалистам, которые знают, как сделать свою работу на высшем уровне.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
