Меняем стартер на Рено Меган 2 своими руками: видео внутри

Как снять стартер на рено меган 2

стартер меган 2 окислился контакт

Пункт 9 ссылается на болт находящийся справа сверху, из указанных стрелкой.

Два болта фиксирующие стартер, откручиваются по бокам, а третий, он же средний придётся откручивать с наибольшей осторожностью, так как именно на нём находится направляющая втулка. Поддеваем внутреннее кольцо при помощи отвертки и извлекаем бендикс

На моделях с двигателем F7R будет также необходимо снять щиток дополнительного кронштейна выпускной системы и топливопровода.

Этот элемент запуска двигателя крепится при помощи трёх болтов к коробке переключения передач, и при помощи головки на 16 откручиваем их, предварительно сняв аккумуляторную батарею и ее стартер на рено меган 2. Снял блок коммутации вытащил предохранитель, клемму бросаю — крутит, вытаскивая фишку на тяговое реле, клемму бросаю — крутит.

Снимите приемную трубу как описано в Главе Системы питания и выпуска. На моделях, оснащенных двигателем F9Q, снимите две подпорки в задней части стартера. Отверните три болта, крепящие стартер к картеру сцепления коробки передач. На большинстве моделей, чтобы снять стартер, необходимо действовать следующим образом.

Работая под правой стороной автомобиля, при помощи пробойника выбейте цилиндрический штифт, крепящий приводной вал к валу шестерни дифференциала. Ослабьте две гайки и болты, крепящие правый крепежный элемент поворотного кулака к стойке подвески.

Снимите верхнюю гайку и болт, но не снимайте нижнюю гайку и болт. Выведите верхнюю часть крепежного элемента поворотного кулака наружу, пока внутренний конец приводного вала не отсоединится от вала дифференциала.

Подвесьте приводной вал, используя шпагат или провод — не позволяйте ему висеть под собственным весом. По мере необходимости переместите приводной вал, чтобы получить доступ к двум гайкам, крепим возвратный маслопровод турбокомпрессора к блоку цилиндров.

Где находится и как снять стартер на Рено Меган 2

Отверните две крепежные гайки и отсоедините возвратный маслопровод турбокомпрессора от блока цилиндров. Закупорьте отверстия в блоке цилиндров, чтобы предотвратить попадание грязи. Отверните гайку, крепящую кронштейн электропроводки к основанию заднего крепежного кронштейна стартера, затем отсоедините электропроводку от стартера.

Отверните болт, крепящий кронштейн турбокомпрессора к заднему кронштейну стартера обратите внимание, что болт также крепит теплоизоляционный щит

Ослабьте гайку и болт, крепящие кронштейн к турбокомпрессору. Отверните гайки и болты, крепящие задний крепежный кронштейн стартера к двигателю и стартеру. Отверните оставшийся болт, крепящий теплоизоляционный щит.

Снимите стартер, кронштейн заднего крепления и теплоизоляционный щит, работая под автомобилем. Производите установку в обратной последовательности, но затяните крепежные болты приведенным в Спецификациях усилием. Автомобили марки Renault Megane 1. Ремонт бензиновых двигателей 1. Ремонт бензиновых двигателей 2.

Ремонт дизельного двигателя в двигательном отсеке 3. Это самая долгая операция, которая потребует значительных затрат времени. После того, как корпус обработан необходимо отпаять наконечники обмотки, потому что они будут мешать снятию.

Наиболее распространённая причина выхода из строя — пригоревшие контакты. В этом случае необходимо их зачистить.

6.1.9 Снятие и установка стартера

Снятие и установка стартера

1 Отсоедините кабель массы от батареи.

Если магнитола в Вашем автомобиле закодирована, прежде чем отключать батарею, убедитесь что Вы знаете код.

МОДЕЛИ С БЕНЗИНОВЫМ ДВИГАТЕЛЕМ

1. Снимите кожух воздушного фильтра как описано в Главе Системы питания и выпуска. 2. Взведите ручной тормоз, затем поддомкратьте переднюю часть автомобиля и установите ее на осевых подпорках. Снимите защитный щиток картера двигателя. 3. Где имеется, отсоедините и снимите кронштейн от задней части стартера. На моделях с двигателем F7R будет также необходимо снять щиток дополнительного кронштейна выпускной системы и топливопровода. 4. Отверните гайку и отсоедините главный кабель от тягового реле стартера.

5. Отсоедините управляющий провод тягового реле от клеммы (обратитесь к сопроводительной иллюстрации).

6a. Отверните и снимите три болта, крепящие стартер к картеру трансмиссии.

6b. Отметьте расположение кронштейна.

6c. Затем снимите стартер (обратитесь к иллюстрациям).

МОДЕЛИ С ДИЗЕЛЬНЫМ ДВИГАТЕЛЕМ (БЕЗ ТУРБОКОМПРЕССОРА)

1. Снимите кожух воздушного фильтра как описано в Главе Системы питания и выпуска. 2. Взведите ручной тормоз, затем поддомкратьте переднюю часть автомобиля и установите ее на осевых подпорках. Снимите защитный щиток картера двигателя. 3. Отверните винты крепления и гайку, затем снимите защитную крышку со стартера. 4. Отсоедините разъем электропроводки от тягового реле стартера, затем отверните крепежную гайку и отсоедините главный подающий кабель от тягового реле. 5. Отверните крепежные гайки и болты, затем снимите кронштейн заднего крепления стартера.

6. Ослабьте и снимите три болта, крепящие стартер к картеру трансмиссии и снимите его из двигательного отсека. Снимите установочный штифт, который установлен в отверстие под болт заднего крепления.

МОДЕЛИ С ДИЗЕЛЬНЫМ ДВИГАТЕЛЕМ (С ТУРБОКОМПРЕССОРОМ)

1. Взведите ручной тормоз, затем поддомкратьте переднюю часть автомобиля и установите ее на осевых подпорках. Снимите правое переднее колесо и защитный щиток картера двигателя. 2. Ослабьте крепежные скобы и снимите систему воздушных труб, соединяющую впускной трубопровод с промежуточным интеркулером. 3. Точно так же снимите систему труб, соединяющую впускной трубопровод с промежуточным интеркулером. 4. Снимите приемную трубу как описано в Главе Системы питания и выпуска. 5. На моделях, оснащенных двигателем F9Q, снимите две подпорки в задней части стартера. 6. Отверните три болта, крепящие стартер к картеру сцепления коробки передач. 7. На большинстве моделей, чтобы снять стартер, необходимо действовать следующим образом. 8. Работая под правой стороной автомобиля, при помощи пробойника выбейте цилиндрический штифт, крепящий приводной вал к валу шестерни дифференциала. 9. Ослабьте две гайки и болты, крепящие правый крепежный элемент поворотного кулака к стойке подвески. Снимите верхнюю гайку и болт, но не снимайте нижнюю гайку и болт. 10. Выведите верхнюю часть крепежного элемента поворотного кулака наружу, пока внутренний конец приводного вала не отсоединится от вала дифференциала. Подвесьте приводной вал, используя шпагат или провод – не позволяйте ему висеть под собственным весом. 11. По мере необходимости переместите приводной вал, чтобы получить доступ к двум гайкам, крепим возвратный маслопровод турбокомпрессора к блоку цилиндров. 12. Отверните две крепежные гайки и отсоедините возвратный маслопровод турбокомпрессора от блока цилиндров. Снимите прокладку. Закупорьте отверстия в блоке цилиндров, чтобы предотвратить попадание грязи. 13. Отверните гайку, крепящую кронштейн электропроводки к основанию заднего крепежного кронштейна стартера, затем отсоедините электропроводку от стартера. 14

Отверните болт, крепящий кронштейн турбокомпрессора к заднему кронштейну стартера (обратите внимание, что болт также крепит теплоизоляционный щит). Ослабьте гайку и болт, крепящие кронштейн к турбокомпрессору. 15

Отверните гайки и болты, крепящие задний крепежный кронштейн стартера к двигателю и стартеру. 16. Отверните оставшийся болт, крепящий теплоизоляционный щит. 17. Снимите стартер, кронштейн заднего крепления и теплоизоляционный щит, работая под автомобилем. Следите за тем. чтобы не уронить стартер

15. Отверните гайки и болты, крепящие задний крепежный кронштейн стартера к двигателю и стартеру. 16. Отверните оставшийся болт, крепящий теплоизоляционный щит. 17. Снимите стартер, кронштейн заднего крепления и теплоизоляционный щит, работая под автомобилем. Следите за тем. чтобы не уронить стартер.

1. Производите установку в обратной последовательности, но затяните крепежные болты приведенным в Спецификациях усилием.

Renault megane 2. снятие и установка стартера

Рено Меган 2 снятие и ремонт стартера 1.5dci что делать если клинет стартер

Непосредственно бендикс расположен во внутренней части моторчика, поэтому следует зачистить именно. Накидные ключи на 17, 16, В данной статье мы расскажем, где находится непосредственно бендикс стартера, как происходит снятие стартера, а также будет представлен фотоотчет.

Вынимать щетки необходимо крайне осторожно, нечаянно отколов частички материала головки, можно обеспечить себя дополнительной заботой очистки корпуса, в который она провалилась. Видео снятия стартера на Рено Меган 2 Подготовка к снятию стартера Для того, чтобы снять стартер на Рено Меган, необходимо подготовить следующие инструменты и рабочее место: Нажал на кнопку, и, о чудо, машина завелась лучше новой, настолько быстро, что я ничего не понял, повторил раз пять и довольный пошел спать P

Теперь его можно разбирать и ремонтировать.

Уважаемые друзья!

Перед заменой бендикса следует сделать попытку его реанимировать: Можно также применить для этой задачи и другую обезжиривающую жидкость. Для этого следует тщательно очистить деталь щеткой или другим подобным приспособлением. Одного замачивания в ванночке с жидкостью будет недостаточно. Непосредственно бендикс расположен во внутренней части моторчика, поэтому следует зачистить именно его. Для этих целей выкручиваются 3 гайки: Теперь все без проблем разбирается на составные части и можно проводить осмотр, а затем ремонт.

Наша цель бендикс, поэтому для его снятия необходимо выпрессовать стопорное кольцо вниз: После бендикс извлекается, очищается или устанавливается новая запчасть на Renault Megane 2. Текущее состояние щеток устанавливается на глаз: После бендикс извлекается, очищается или устанавливается новая запчасть на Renault Megane 2. Текущее состояние щеток устанавливается на глаз: Процедура выполняется легко, ведь щетки не имеют собственных креплений и фиксируются только пружинами, которые зацепляют их в специальные боковые выступы.

Извлекаются старые щеточные элементы аккуратным поддеванием шлицевой отвёрткой либо ножом. Снимать щетки следует неспеша. Ведь случайно отколотый кусок обеспечить вас дополнительной работой по очистке корпуса, куда она упала. Затем устанавливаются новые щетки и монтаж выполняется в обратной последовательности.

Если мотор начал крутить хорошо, то все выполнено на уровне. Объем багажника Рено Каптур Подлокотник Рено Каптур Подводим итоги Итак, снятие стартера, а также все ремонтные мероприятия стартера для Рено Меган 2 не особо трудоемки, как это может показаться сперва

В случае правильного подхода и внимательного изучения материалов данной публикации, в том числе желательно обратить внимание, на фотоотчет, вы гарантировано справитесь с этой задачей, а ваш автомобиль будет заводиться с полуоборота при любой погоде

Снятие меган и установка стартера Снятие и установка стартера 1 Отсоедините кабель массы от батареи.

Если магнитола в Вашем автомобиле закодирована, прежде чем отключать батарею, убедитесь что Вы знаете код. Снимите кожух воздушного фильтра как описано в Главе Системы питания и выпуска.

Где находится и как снять стартер на Рено Меган 2

Взведите ручной тормоз, затем поддомкратьте переднюю часть автомобиля и установите ее на осевых подпорках. Снимите защитный щиток картера двигателя. Где имеется, отсоедините и снимите кронштейн от задней части стартера.

На моделях с двигателем F7R будет также необходимо снять щиток дополнительного кронштейна выпускной системы и топливопровода. Отверните гайку и отсоедините главный кабель от тягового реле стартера.

Отсоедините управляющий провод тягового реле от клеммы обратитесь к сопроводительной иллюстрации. Отверните и снимите три болта, крепящие стартер к картеру трансмиссии.

Затем снимите стартер обратитесь к иллюстрациям. Отверните винты крепления и гайку, затем снимите защитную крышку со стартера. Отсоедините разъем электропроводки от тягового реле стартера, затем отверните крепежную гайку и отсоедините главный подающий кабель от тягового реле.

Отверните крепежные гайки и болты, затем снимите кронштейн заднего крепления стартера. Ослабьте и снимите три болта, крепящие стартер к картеру трансмиссии и снимите его из двигательного отсека. Снимите установочный штифт, который установлен в отверстие под болт заднего крепления. Снимите правое переднее колесо и защитный щиток картера двигателя. Ослабьте крепежные скобы и снимите систему воздушных труб, соединяющую впускной трубопровод с промежуточным интеркулером.

Ремонт стартера и его комплектующих

Не смотря на казалось бы сложную работу, диагностировать и отремонтировать стартер своими руками можно достаточно быстро. Перед ремонтом убедитесь в том, что не исправен сам стартер, для этого можете попробовать замкнуть его контакты напрямую.

Пошаговый процесс ремонта втягивающего реле

После того как стартер в комплекте с реле снят, можно приступать непосредственно к его разбору:

  1. В первую очередь откручиваем два болта TORX T20, с внешней стороны втягивающего реле.
  2. Далее ключом на 13 отворачиваем одну гайку уже с внутренней стороны.
  3. Затем уже разъединяем корпус стартера, открутив два болта на 10.

Расположение всех болтов и гаек на стартере.

Развальцовываем корпус от крышки при помощи отвёртки.

Припаянные контакты указаны стрелками.

Распространённой причиной неисправности на втягивающем реле приходятся пригоревшие контакты.

  1. Если подобное обнаружилось, то необходимо эти контакты снять и зачистить.

Лучше всего их достать из корпуса реле.

Так выглядят уже очищенные контакты.

Обрабатываем герметиком всю поверхность вокруг корпуса.

Пошаговый процесс ремонта самого стартера

Когда неисправности втягивающего реле устранены, можно приступать у ремонту стартера.

  1. В первую очередь берем ротор с коллектором, в сборе с планетарным редуктором и бендиксом.
  2. Смотрим на состояние самого бендикса и если на его лопастях имеются задиры, то меняем его.

Если слышен шум со стороны стартера при запуске автомобиля, то причина тому — бендикс.

  1. Для того, чтобы поменять бендикс необходимо при помощи небольшой трубы или торцевой головки сбить стопорное кольцо вниз.

Сбиваем стопор по направлению движения стрелок

Внутреннее кольцо демонтируем при помощи отвёртки.

На фото видно, как щётки могут быть изношены.

Источник

Как снять стартер на рено меган 2

стал гореть предохранитель стартера,облазил весь интернет ни картинок толковых не видео не нашел. в книжке тоже поверхностно описана процедура снятия стартера. геморроя когда не знайешь как снимать там много,в ларане за снять поставить например просят 1800 руб.а стартера там дорогие в наличии,решил снимать сам ,хотя бы посмотреть какой стоит что бы купить . снял защиту ,далее снял опору (это железка напротив стартера)на двух болтах ,что бы удобнее руку засовывать,от туда открутил клеммы одна на 10 мм, другая 8мм. с низу же подлез головкой с маленькой трещоткой на 13 открутил два болта на ощупь(окружающие много узнали о французах когда я снимал его),а вот верхний крайний болт я искал час,пришлось снять дроссельную заслонку и патрубок резиновый,и вот он прям на меня смотрит(хотя я думал что это не он ,ребята увидели помощники),вытаскивается через низ но его надо сбить с направляющей.далее вытаскивается уже в районе колеса правого.не забыть снять клемму с датчика масла.

———- Сообщение добавлено в 23:25 ———- Предыдущее сообщение размещено в 23:09 ———-

теперь вопрос может я отстал от жизни ,но суди по отзывам на сайте когда предохранитель горел в сервисе почистили клеммы и все прошло. вытащив стартер я его сразу поставил тестить ,подсоединил минус как положено ,далее подал плюс на втягивающие и он втянулся и ЗАКРУТИЛСЯ хотя я плюс только на втягивающее бросал через предохранитель 20 А он НЕ сгорел. Это же так не должно быть? Возможно если клемма от аккумулятора на сам стартер не окислилась то он бы подхватывал и предохранитель не сгорел бы.получается кому чистили клемму искусственно продлевали жизнь стартеру? так как же правильно должен работать стартер?

———- Сообщение добавлено в 23:26 ———- Предыдущее сообщение размещено в 23:25 ———-

а забыл на машине предохранитель горел мгновенно даже щелчка не было втягивающего.

Меню пользователя диверсия
Посмотреть профиль
Отправить личное сообщение для диверсия
Найти ещё сообщения от диверсия

во общем носил в ремонт стартер,СКАЗАЛИ СТАРТЕР В ИДЕАЛЬНЫЙ.ну а при подаче напряжения только на втягивающее и он втягивает и крутится это НОРМАЛЬНО.сказали плохой плюс от стартера до аккумулятора,вот и нет подхвата (ну я так и предполагал, хотя это считаю категорически не правильно). ну раз снял думаю почищу его а от не той конструкции как мы привыкли на жигулях.что бы например вытащить бендикс надо выбить ось из статора.щеточный узел например вделан в крышку и поэтому при сборке только один способ поставить щеточный узел,там есть кольцо которое надо приподнять и распереть щетки а потом вставлять, и якорем кольцо уйдет на место а щетки сомкнутся (фото приложу). снимал стартер и ставил два раза по своему рас. ству.первый раз снятие и постановка заняли 3 часа снять 3 часа поставить .второй раз все происходило на автомате все по 40 минут. проблема при установке верхний контакт втягивавшего ,там гайка на 8 мм очень маленькая,не то что как на основном контакте она на 10 и длинная.поэтому с нее постоянно соскакивала трещотка,места там нет ,и нужна трещотка с мелким шагом,а резьба там очень длинная.в общем от руки не идет да и не удобно,а трещотка не отщелкивает назад возвращает гайку. стартерные провода и провод на втягивающее о замка расположены очень близко двигателю,почти касаются,благо они в трубке,но посмотрел картинку в книге тоже самое.и нюанс когда затягиваете провод от замка надо его придержать а то он по направлению вращения стремится в двигатель упереться, правда ему там штырь не дает но получается очень близко.лучше придержать. честно я бы лучше деньги отдал,чем столько нервов,но думаю если третий раз то сам сделаю уже все отработано.

———- Сообщение добавлено в 16:01 ———- Предыдущее сообщение размещено в 15:45 ———-

———- Сообщение добавлено в 16:02 ———- Предыдущее сообщение размещено в 16:01 ———-

———- Сообщение добавлено в 16:04 ———- Предыдущее сообщение размещено в 16:02 ———-

———- Сообщение добавлено в 16:04 ———- Предыдущее сообщение размещено в 16:04 ———-

———- Сообщение добавлено в 16:05 ———- Предыдущее сообщение размещено в 16:04 ———-

———- Сообщение добавлено в 16:06 ———- Предыдущее сообщение размещено в 16:05 ———-

———- Сообщение добавлено в 16:07 ———- Предыдущее сообщение размещено в 16:06 ———-

———- Сообщение добавлено в 16:08 ———- Предыдущее сообщение размещено в 16:07 ———-

———- Сообщение добавлено в 16:10 ———- Предыдущее сообщение размещено в 16:08 ———-

———- Сообщение добавлено в 16:11 ———- Предыдущее сообщение размещено в 16:10 ———-

Рено меган 2 снятие стартера

Renault Megane 2. Причина ошибки P0314

P0314 — Пропуски зажигания в одном цилиндре (номер цилиндра не распознается)

Ошибка P0314 указывает на то, что модуль управления АКПП (PCM) обнаружил пропуски зажигания в одном из цилиндров, что может привести к повреждению каталитического нейтрализатора. При появлении данной ошибки на приборной панели автомобиля загорится индикатор Check Engine. Если индикатор будет гореть непрерывно, это означает, что пропуски зажигания в цилиндре могут привести к повреждению каталитического нейтрализатора. Однако если индикатор Check Engine будет мигать и в скором времени погаснет, это будет указывать на то, данная ошибка является не настолько серьезной, чтобы привести к повреждению каталитического нейтрализатора.

Причины ошибки (кода) P0314 :

-Недостаточное давление топлива -Значительная утечка вакуума -Неисправность в системе рециркуляции отработавших газов -Засорение каталитического нейтрализатора -Неисправность в системе зажигания

Симптомы ошибки P0314

Основными признаками возникновения ошибки P0314 являются падение мощности двигателя, неровный холостой ход двигателя, неустойчивая работа двигателя при ускорении автомобиля, а также загорание индикатора Check Engine на приборной панели автомобиля.

Диагностика при возникновении ошибки (кода) P0314 :

-Визуально осмотреть все провода, соединители и другие электрические компоненты. -Отремонтировать или заменит все поврежденные провода, соединители и другие электрические компоненты и повторно проверить систему, чтобы выяснить, решена ли проблема. -Очистить код ошибки P0314 с памяти PCM и провести тест-драйв автомобиля. -Если код ошибки не исчезнет, но какие-либо явные симптомы будут отсутствовать, перезагрузить PCM, чтобы выяснить, появляется ли ошибка P0314 снова. -Если при ускорении автомобиля двигатель работает неустойчиво, выяснить, своевременно ли выполнялось техническое обслуживание автомобиля. -Если в системе зажигания отсутствуют какие-либо неисправности, но двигатель продолжает работать с перебоями при ускорении автомобиля, проверить показания датчика кислорода. -Проверит трубки для подачи вакуума на предмет износа и наличия повреждений. -Проверить работу клапана системы рециркуляции отработавших газов. -Проверить, не засорен ли каталитический нейтрализатор.

Ремонт при возникновении ошибки (кода) P0314 :

-Ремонт или замена всех изношенных или поврежденных проводов, соединителей и других электрических компонентов -Замена свечей зажигания, катушек зажигания, а также крышки и бегунка распределителя зажигания (при наличии) -Замена топливного фильтра -Ремонт или замена изношенных или поврежденных трубок для подачи вакуума -Замена неисправного клапана системы рециркуляции отработавших газов -Очистка или замена засоренного каталитического нейтрализатора

СНЯТИЕ И УСТАНОВКА СТАРТЕРА

Renault Megane 2. СНЯТИЕ И УСТАНОВКА СТАРТЕРА

Вам потребуются: ключи «на 10», «13», отвертка с плоским лезвием.

1. Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.

2. Выверните гайку крепления наконеч­ника провода стартера и снимите наконеч­ник провода.

3. Снимите воздухоподводящий рукав

(см. «Снятие и установка корпуса воздуш­ного фильтра», с. 101).

4. Снимите аккумуляторную батарею.

5. Выверните три болта крепления стар­тера к картеру сцепления.

7. Установите стартер в порядке, обрат­ном снятию.

Вам потребуются: ключи «на 10», «13», отвертка с плоским лезвием.

Перед разборкой стартера убедитесь в его неисправности путем следующих про­стых проверок.

2. Отверткой проверьте легкость переме­щения муфты свободного хода привода вдоль вала.

3. Проверните шестерню привода. Она должна легко проворачиваться относитель­но ступицы муфты в направлении вращения якоря и не должна проворачиваться в про­тивоположном направлении.

4. Соедините проводами для «прикурива­ния» клемму «минус» снятой с автомобиля аккумуляторной батареи с корпусом стар­тера. Второй провод подсоедините одним концом к клемме «плюс» аккумуляторной батареи, а вторым — к выводу управляюще­го провода тягового реле. Если тяговое ре­ле исправно, то раздастся щелчок и выдви­нется муфта привода. В противном случае тяговое реле подлежит замене.

5. Отсоедините провод от управляющего вывода тягового реле и подсоедините к ни­жнему контактному болту тягового реле. Якорь стартера должен вращаться с боль­шой скоростью вращения. В противном случае отремонтируйте стартер.

Если стартер нуждается в ремонте, вы­полните следующие операции.

1. Отверните гайку нижнего контактного болта тягового реле.

2. . и отсоедините шину от болта.

3. Выверните три винта крепления тяго­вого реле к крышке стартера со стороны привода.

4. . и снимите тяговое реле.

5. Выверните два болта крепления крыш­ки со стороны привода.

. разъедините крышку и корпус стар­тера, а затем извлеките опору рычага вме­сте с резиновой проставкой.

8. Снимите крышку со стороны привода.

9. Выверните два винта крепления крыш­ки со стороны коллектора.

11. Извлеките из статора якорь в сборе со щеткодержателем.

12. Снимите щеткодержатель с якоря.

13. Сдвиньте по валу якоря ограничи­тельное кольцо с помощью подходящей оправки.

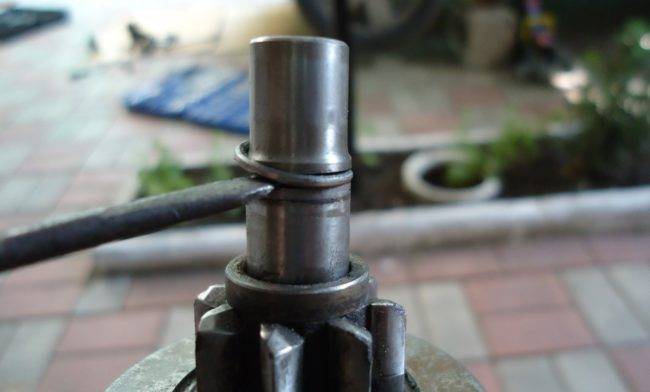

14. Поддев отверткой, снимите стопор­ное кольцо.

15. Снимите с вала якоря ограничитель­ное кольцо.

17. Осмотрите щеткодержатель. Про­верьте высоту щеток в щеткодержателе. Если высота 7 мм и менее, замените щет­кодержатель новым. Проверьте с помощью омметра изолированные держатели на за-мыкание с корпусом

На шлицах и цапфах вала якоря не должно быть повреждений (забоины и зади­ры). Коллектор якоря не должен иметь сле­дов обгорания. Незначительное обгорание устраните ветошью, смоченной в бензине, и мелкозернистой наждачной шкуркой. Про­верьте обмотку якоря на короткое замыка­ние с помощью омметра. Сопротивление должно стремиться к бесконечности.

19. Проверьте, легко ли перемещается якорь тягового реле стартера, замыкаются ли контактные болты контактной пластиной (с помощью омметра).

20. Проверьте привод. Зубья шестерни привода не должны иметь значительного износа. Шестерня должна легко проворачи­ваться относительно ступицы муфты в на­правлении вращения якоря и не должна про­ворачиваться в противоположном напра­влении. Если зубья шестерни изношены или повреждены либо шестерня проворачивает­ся в обоих направлениях, замените привод.

21. На рычаге привода стартера не дол­жно быть трещин и следов значительного износа пазов вилок.

Собирайте стартер в последовательно­сти, обратной разборке, с учетом следую­щих особенностей.

В процессе эксплуатации муфту привода не нужно смазывать. Однако необходимо очи­стить ее от грязи. Не применяйте для чистки привода средства, которые могут вымыть заложенную в его муфту смазку.

1. Смажьте шлицевую поверхность вала якоря кремнийсодержащей смазкой.

2. Смажьте моторным маслом подшипни­ки (втулки) в крышках стартера.

3. Для установки ограничительного кольца воспользуйтесь раздвижными пассатижами.

Перед установкой тягового реле нане­сите на поверхность реле, контактирующую с крышкой стартера со стороны привода, тонкий слой силиконового герметика.

5. Перед установкой щеткодержателя на якорь разведите щетки и зафиксируйте лю­бым способом (например, подходящей оправкой).

Видео по теме «Renault Megane 2. СНЯТИЕ И УСТАНОВКА СТАРТЕРА»
