Подготовка к монтажу оборудования
Основная трудность в том, что схема электрической системы этой машины серьёзно отличается от предыдущих вариантов исполнения.
Управление освещением будет выполнено с помощью переключателя, устанавливаемого под рулевым колесом, но не имеющего подходящих положений для фиксации светового потока. Электрический сигнал идёт от рычага через дополнительный блок, имеющийся в наличии только в люксовой комплектации. Так что самое приемлемое решение – установить комплект с отдельным подключением и выводом специальной кнопки.
Список инструментов, которые понадобятся для установки:
- плоскогубцы;
- шуруповёрт с крестовыми насадками;
- саморезы;
- коронка на 76 мм для сверления отверстий;
- канцелярский нож;
- набор ключей для снятия бампера и монтажа оптики.
↑ Подготовка посадочных мест и крепление фар
На пластиковый бампер наносится разметка в соответствии с габаритами и конфигурацией заранее приобретенных противотуманок. Многие интернет площадки предлагают быстрый просмотр товара перед отправкой в корзину, это очень удобно: можно убедиться в соответствии облицовки ПТФ и их комплектации всеми необходимыми разъемами для подключения в бортовую сеть. Сам процесс врезки предельно прост: делается это с помощью специальной круговой коронки либо же посредством обычного канцелярского ножа.
Важно
Вырезая отверстия в бампере, необходимо действовать аккуратно и осторожно, чтобы не повредить основную конструкцию и в целях личной безопасности
На видео, размещенных ниже, наглядно видно, как фара крепится на специально устанавливаемый кронштейн с помощью винтов-саморезов. Отдельно останавливаться на этом нет смысла, дополнительную информацию можно найти в ленте комментариев (или оставить свой комментарий с вопросом). Подключение противотуманок Для инсталляции в бортовую сеть обязательно понадобится комплект проводов для подключения ПТФ на Лада. Серьезных переделок в салоне, на центральной консоли не потребуется, единственный нюанс – установка тактовой кнопки управления включенными противотуманными фарами. Проводка пускается через штатные отверстия в кузове (возле педалей), далее нужно соблюдать определенную последовательность действий, чтобы ничего не испортить и не сжечь. Напряжение для питания реле (+12В) подается непосредственно с АКБ, в разрыв цепи обязательно включается предохранитель на 16А. Реле при этом размещается в любом удобном месте – под капотом и в салоне. На кнопку напряжение может поступать от блока предохранителей (габариты или прикурка). Существует еще один способ подключения, который проще, чем регулировка задних дисковых тормозов или система ТО трансмиссии, ремонт радиатора для Лaды Xray. Позаимствован он у заводской схемы Vesta sw cross в комплектации люкс. Обязательно нужно будет выбрать из товаров с быстрым просмотром подрулевой переключатель от Рено, использование его взамен штатных запчастей Лада позволяет сблокировать включение ПТФ с габаритными огнями. Переделка сводится к запитке фар от другой группы контактов, но для этого будут нужны навыки пайки и опыт работы с монтажом радиодеталей. Стоимость комплекта Цена на ПТФ не зависит от облицовки, мощности двигателя и года выпуска автомобиля. Значительно сэкономить вряд ли удастся, стоимость фар у дилеров по регионам отличается незначительно, точно так же, как и на решетки радиатора для для datsun или Ларгус. Приблизительно она составляет до 50 тысяч рублей (без стоимости работы) при монтаже по стандартной схеме (с подрулевым переключением). Взамен автовладелец получит преимущество уверенной езды хоть в феврале, хоть в августе, независимо от погодных условий. Противотуманные огни так же важны, как и исправная тормозная система, работоспособная трансмиссия, это правило распространяется на все автомобили, включая новые. В последнее время многие владельцы, как уже пожилой Лaды Приоры, так и сравнительно молодой Весты, стремятся что-то изменить, улучшить в своем автомобиле: установить на багажник разные аксессуары, заменить решетки радиатора, а также приспособить для Гранты навесной багажник на крышу. Касается это и самостоятельного монтажа ПТФ, блока кузовной электроники Калины или регулировки тормозов. Необходимые запчасти легко приобретать онлайн: достаточно написать заявку, и менеджер в течение часа свяжется с клиентом. После согласования покупки детали облицовки добавляются в корзину и направляются для формирования заказа. Также легко отслеживать новости о Лада Веста, добавив страницу в сравнение и сохранив контакты в закладках браузера. А самостоятельно выбранные, установленные запчасти экономят средства, повышают самооценку и внушают уверенность в собственных силах.

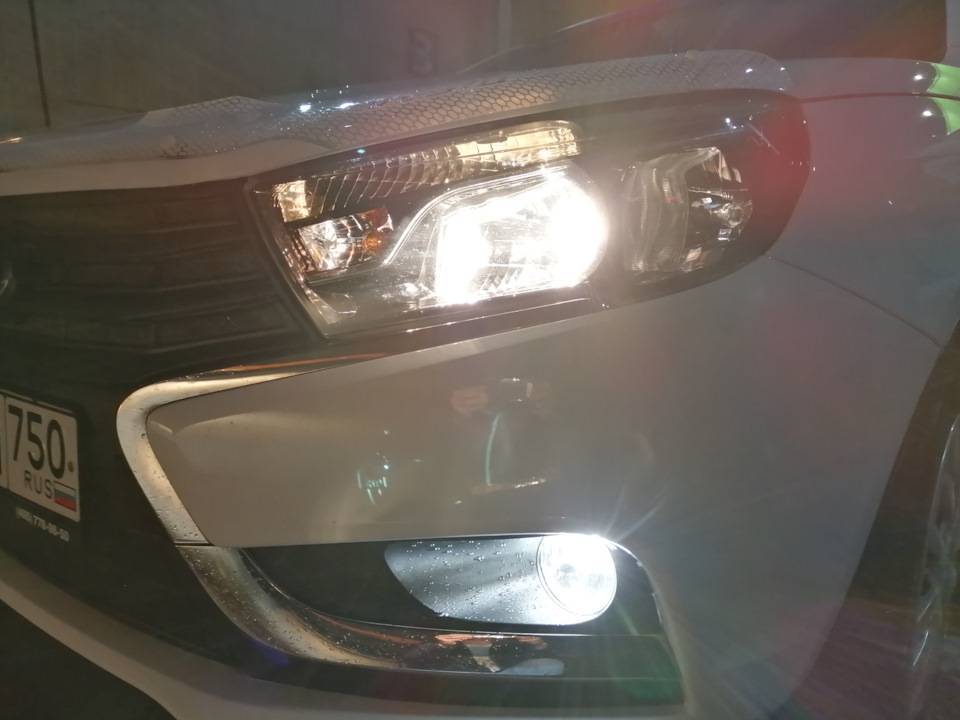

Противотуманные фары на Лада Веста – неотъемлемая часть внешнего вида и необходимая деталь. Их основное назначение – обеспечить водителю хорошую видимость дороги, даже в таких условиях, как: туман, сильный дождь, метель и т.д.
На большинстве последних моделях отечественного автопрома, ПТФ устанавливаются заводом не на всех модификациях, но для их установки предусмотрены специальные отверстия и крепления. Исключение модель Лада Веста. Заводские противотуманки устраивают далеко не всех. Также, качество от их освещения среднее. Поэтому, многие владельцы данной модели, стараются заменить заводские фары на более качественные.
Инструкция — установка птф на лада веста
Установка противотуманных фар на лада веста отличается сложностью. Это связано с конструкцией электронного оборудования модели лада. Управление противотуманки на ладе весте производится с подрулевых переключателей, а они не имеют фиксированного положения с включенными туманными фонарями. В дополнение к этому проблемы создает отсутствие во всех, кроме топовой, комплектациях лады 2180 специального электронного блока предохранителей типа ЕММ. Сигнал о начале работы ПТФ в оригинальной конструкции поступает сюда. Владельцам дешевых модификаций лады весты приходится искать другие схемы подключения.
Несмотря на сложности, установка ПТФ самостоятельно возможна. Для этого потребуется приобрести собственно фары, кронштейны для их крепления, кнопку включения, контактное рыле, набор проводов с гофрой, разъемами и переходниками, предохранитель на 16 Ам.
Сначало снимаем бампер
Подключение ПТФ весты начинается с отключения аккумуляторной батареи и снятия бампера, который присоединен одновременно к кузову, подкрылкам и локерам большим количеством болтов и саморезов. По очереди отверните:
— 4 болта в нижней части кузова;
— 4 самореза с подкрылок;
— по 2 самореза с каждого локера;
— 6 болтов сверху кузова и еще 2 – под номерными знаками.
В это время необходимо придерживать бампер за балку, чтобы избежать его повреждения при падении. На ладе веста установлен массивный бампер, поэтому помощь второго человека не помешает. Отсоединенную деталь нужно немного потянуть на себя и снять с боковых кронштейнов.
Готовим посадочные места и крепление фар
Мы уже говорили ранее, завод-изготовитель лады вместо противотуманок устанавливает пластиковые заглушки, в которых требуется вырезать отверстия. Сделать это можно биметаллической коронкой, или обыкновенного канцелярского ножа. Второй способ займет несколько больше времени и потребует дополнительной аккуратности. Если кажется, что вырезать ровно не получится, можно купить новую облицовку для ПТФ.
Далее следует установить и зафиксировать саморезами заранее приобретенные кронштейны, а затем поместить внутрь их сами противотуманные фонари.
На этом же этапе производится установка кнопки включения. Ее можно поместить туда, где будет удобно водителю, но обычно выбирается место на центральной консоли, рядом с кнопкой, с помощью которой производится открытие багажного отсека. Отверстие для кнопки можно высверлить или вырезать.
Самый важный момент — подключение противотуманок
Вывод на кнопку прокладываем через гофрированный короб между лонжеронами, начиная с правой фары. Внутрь самого салона удобнее завести провода рядом с проходом в педальный узел.
Подключение лампочки происходит также, как у лады приоры, калины или гранты. Электричество берется от аккумуляторной батареи и коммутируется с контактным реле через предохранитель. Монтаж реле можно осуществить в моторном отсеке или внутри салона 2180. Контакт на плюс протягиваем от предохранителя габаритов или от прикуривателя.
Подключение ПТФ
Проводку от правой противотуманной фары прокладываем внутри металлического короба (см. фото). Из моторного отсека в салон проводку пускаем через штатное отверстие в районе педалей.
Универсальная схема. Нагрузочное питание на реле (+12В) берем с аккумулятора (болт М6), используя предохранитель. Управляющий плюс для кнопки берем из монтажного блока от предохранителя габаритных огней (F6 или F7), либо постоянный плюс от прикуривателя (F41). Реле размещаем в салоне или под капотом, по желанию. Таким образом, вмешательства в электрику Весты будет минимальным.
Как на Lada Vesta Luxe (идею подал rychagov42 ). Потребуется подрулевый переключатель от Renault с фиксированным включением ПТФ (артикул 8201167981). Его схема позволяет включить ПТФ при работающих габаритах. Чтобы ПТФ включались только при ближнем свете (как в штатном исполнении Lada Vesta Luxe) следует перепаять черный провод на другую клемму (см. фото). Далее подключаем управляющий провод от реле к 12-му контакту подрулевого переключателя (на разьеме надо потянуть белую часть и отщелкнуть). В результате ПТФ будут работать, когда работают габариты.
С использованием импульсного реле. Есть еще один вариант управления передними ПТФ — с использованием штатного подрулевого переключателя комплектаций Стандарт и Комфорт и импульсного реле 375.3787. Всё подключается в монтажном блоке салона, не нужно ничего разбирать или сверлить (автор MiheyA ).
Логика управление ПТФ следующая:
- кратковременный ( Чтобы скачать файлы нужно авторизироваться на сайте
Подключать питание от предохранителей F2 и F4 в монтажном блоке и управляющую линию от предохранителя F8 заднего ПТФ на импульсное реле с помощью вот таких ответвителей:
Если хотите задействовать индикатор ПТФ на панели приборов, то в схеме будет участвовать ЦБКЭ.
Процесс установки ПТФ на Весту также показан на видео:
А вы сталкивались с установкой противотуманных фар на Весту? Какой вариант подключения выбрали и почему? Напомним, на сайте лада.онлайн представлены другие инструкции по тюнингу и доработке Весты, например, простой способ установить видеорегистратор, устранение перетирания шланга ВУТ или советы по борьбе со сверчками панели.
Противотуманные фары устанавливают на автомобиль с целью улучшения зоны видимости при плохих погодных условиях.
Лада Веста оснащена ПТФ лишь в люксовой комплектации. Во всех остальных установлены пластиковые заглушки в нижней части буфера.
Установка ПТФ на Лада Веста услуга недешевая. Самостоятельный монтаж позволит сэкономить часть средств, но требует внимательности, опыта со стороны ремонтника. Некорректный монтаж проводки, электрической цепи может привести к негативным последствиям, короткому замыканию.
Какой штраф за ксенон
А теперь обратимся к самому источнику наказания – КоАП РФ, в ч. 3 ст. 12.5 которого предусмотрена ответственность за установку ксеноновых лам во внешних световых приборах автомобиля. Санкция в этой статье однозначная и двоякому толкованию не подлежит: лишение прав за ксенон на срок от 6 месяцев до 1 года. Одновременно осветительные приборы, не соответствующие Основным положениям по допуску, утв. постановлением Правительства от 23.10.1993 № 1090, конфискуются.
Согласитесь, наказание довольно серьезное! Но почему?
Итак, давайте разберемся с причинами, по которым ксенон относят к разряду опасностей на дороге.
Причина одна: ксеноновые фары могут ослеплять едущих сзади или по встречной полосе водителей.
Ксеноновые фары могут нарушать условия безопасности на дороге из-за технических и физических факторов. Вот и получается, что наличие ксенона в фарах, предназначенных для галогенных ламп, стоит квалифицировать как несоответствие режима работы внешнего светового прибора техническим характеристикам автомобиля.
Так почему же тогда ксенон так популярен среди автолюбителей?
Существует точка зрения, согласно которой ксеноновые фары лучше освещают дорогу, чем галогенные. А вот и нет! Автомобиль с ксеноновыми фарами действительно светится и мигает как новогодняя елка. Только вот ксеноновые отражатели светят не туда, куда надо. Повсюду, кроме нужного направления. Вот и получается ситуация: вроде светло, да не совсем!
Соответственно, если будет выявлено, что ксенон на данном автомобиле стоять не может, то его должны изъять, а автомобиль (если невозможно снять фары) запретить эксплуатировать.
То есть с автомобиля снимают номера и отгоняют на специализированную стоянку. Но! Бывают ситуации, когда извлечь лампы из фар не представляется возможным. Это, в частности, касается остановки автомобиля в темное время суток, в плохих погодных условиях и т. д.
Итак, за ксенон штраф не предусмотрен — только лишение прав управления. Но сделать это может лишь суд.
Постановление о возбуждении административного производства направляется в мировой суд, назначается дата судебного заседания и по окончании рассмотрения дела выносится судебное решение.
Данное решение может быть обжаловано в суде вышестоящей инстанции.
А теперь давайте поподробнее остановимся на некоторых моментах.
Все мы знаем, что действия сотрудников полиции четко регламентируются соответствующими нормативно-правовыми актами, поэтому если они нарушат какую-то норму, то могут понести за это наказание.
Начнем с ареста. Арест транспортного средства (в нашем случае приборов внешнего освещения, то есть фар с ксеноновыми лампами) должен осуществляться в следующем порядке:
- При аресте должна быть составлена опись изымаемых вещей, которая подтверждается владельцем транспортного средства.
- Арест осуществляется в присутствии владельца (за исключением ситуаций, когда арест должен быть произведен незамедлительно, а владелец отсутствует) и 2 понятых.
- Если имеется необходимость, то при аресте возможна видео- и фотофиксация всех процессуальных действий.
- По результатам изъятия составляется протокол, который должен содержать сведения относительно предмета ареста, владельца автомобиля, видео- или фотофиксации и т. д. В протоколе в обязательном порядке расписываются владелец автомобиля, сотрудник полиции и понятые. В случае ведения фото- и видеосъемки все материалы должны быть приложены к протоколу.
- Копия протокола передается владельцу транспортного средства.
Вся вышеуказанная процедура должна быть соблюдена именно в таком порядке. Если вы видите, что что-то пошло не так, фиксируйте это и отражайте либо в жалобе, либо в возражениях в судебном заседании.
Можно обратить внимание и на факт возбуждения дела об административном правонарушении:
- После того как в фарах вашего авто был обнаружен «незаконный» ксенон, инспектор ГИБДД должен вынести соответствующее постановление об административном правонарушении.
- Виновному лицу разъясняются его права и обязанности.
- В случае несогласия с предъявленными ему обвинениями водитель автомобиля вправе написать в протоколе свои возражения. Помните: если вы не напишете их сразу, то в суде будет трудно объяснить, почему вы промолчали.
- Протокол должен быть составлен на месте совершения правонарушения, но если для его составления понадобятся дополнительные сведения, то составление должно произойти в срок не более 2 суток с момента обнаружения правонарушения сотрудником полиции.
- В течение 3 суток после составления протокола он направляется в суд для рассмотрения дела об административном правонарушении.
Как отрегулировать ПТФ на «Весте»
Новому автомобилю регулировка обычно не требуется, но с течением времени что-нибудь выходит из строя, и полоска света падает на дорогу неравномерно. Чтобы исправить эту ситуацию конструкторы предусмотрели возможность регулировки уровня света ПТФ при помощи регулировочного винта, доступ к которому открыть через отверстие в бампере. Сделать это можно самим, следуя порядку действий:
- Поставить машину с включенным светом напротив стены на расстоянии около 5 метров.
- Посадить на переднее сиденье помощника или поместить груз весом 70 кг.
- На стене нужно сделать обозначения или разместить экран для корректировки света.
- Прикрыть одну из туманок листом картона для правильной регулировки второй.
- Поворачивать регулировочный винт через отверстие в бампере и совмещать верхнюю границу света с горизонтальной линией разметки.
- Та же операция и со второй туманкой.
https://youtube.com/watch?v=OTYIG9Q4xUU%3F
Если регулировка не удалась, нужно проверить правильность установки бампера, корпуса туманок и самих лампочек и при необходимости заменить.
Основные этапы при установке противотуманных фар на Лада Веста
- Помещение машины на смотровую яму, придорожную эстакаду, гидравлический подъемный механизм.
- Снятие клеммы с аккумулятора, так как работы связаны с напряжением, контактами, реле.
- Отвинчивание верхнего, среднего, нижнего ряда креплений, винтов.
- Вывод боковин буфера из пазов, снятие фронтальной части.
- Демонтаж пластиковых вставок, установка крепежей под ПТФ.
- Прокладка проводки от левой ПТФ к блоку предохранителей.
- Монтаж механической кнопки в салоне, слева от рулевой колонки.
- Прокладка кабеля от кнопки к блоку предохранителей.
- Соединение концевиков согласно предоставленной схеме.
- Монтаж буфера в обратной последовательности.
Через ПК
- Автомобиль Lada Vesta или Lada XRAY с датчиком света.
- Адаптер ELM327, купить можно на AliExpress (см. каталог товаров).
- ПО Ddt4all ( скачать ).
Порядок активации функции
- Запустить ddt4all. Выбираем порт. Выбираем адаптер. Ставим галочку и нажимаем Подключиться.
- В открывшемся окне нажимаем кнопку отмеченную кружком (с лупой).
- Выбираем поиск по CAN.
- Находим и выбираем блок .
- Открываем ниже пункт EMM_Cornering — Configuration.
- Должно открыться меню.
- Изменяем значение Nbx_Cornering_CF в поле WRITE с 0 на 1.
- Включаем режим Эксперт (в меню сверху вторая иконка слева) и нажимаем кнопку Send (справа).
- В поле READ значение должно поменяться на 1. Значение 40 в поле READ функции Cxx_CorneringSpeed_CF означает, что функция подсветки поворотов будет работать до 40км/ч (можно изменить по желанию, также при помощи кнопки Send).
Процесс также показан на видео:
Установка ПТФ
Наконец-то появилось немного свободного времени, чтобы позаниматься с машинкой. В моей комплектации авто отсутствуют противотуманные фары, поэтому для себя однозначно решил, что ПТФ буду ставить в любом случае. Туманов у нас практически не бывает, но мне нравится, как туманочки освещают обочину, оценил это еще на гранте. Вот и на весте сразу после покупки решил, что ПТФ буду ставить. Света много не бывает, да и внешний вид авто с туманками меняется в лучшую сторону.
Продумывать установку ПТФ на весту, и, соответственно, изучение данного вопроса начал еще задолго дня Х.

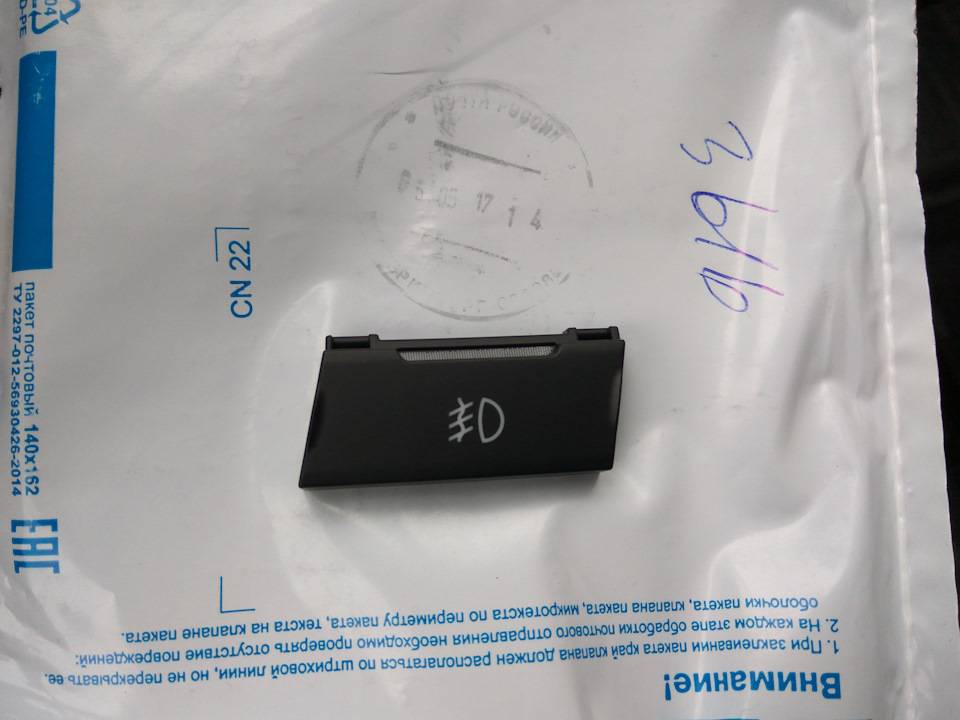

Начал с самого начала — кнопки ПТФ в салоне. Сразу определил для себя наилучший вариант — установить кнопку вместо одной из заглушек на “бороде” панели, рядом с кнопкой вкл/выкл esp. Саму кнопку с гравировкой заказал тут. Связался с продавцом, оплатил на карту 190 рубликов и через 10 дней кнопка у меня в руках
Изготавливают на своих заглушках, качество исполнения отличное, так что могу смело рекомендовать к покупке.

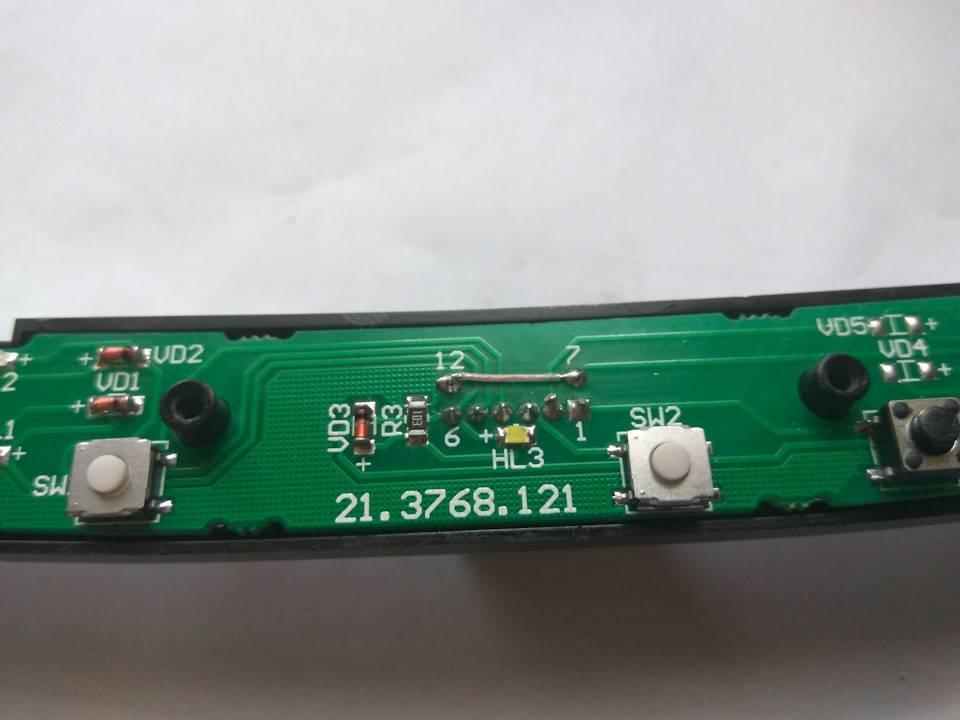

Далее начал химичить с электрикой кнопки. Информации по этому вопросу море. Если коротко, то нужно извлечь плату, припаять на нее тактовую кнопку, светодиоды — один белый для подсветки самого значка и второй (если нужен) уже непосредственно для индикации вкл/выкл + запаять резисторы и припаять выводы кнопки на массу и питание для светодиода.
В радиомагазине были закуплены все необходимые SMD-компоненты:
— тактовая кнопка. С размером немного не угадал, купил кнопку чуть выше штатной и ход кнопки побольше, чем у родной— светодиоды белые, типоразмер 0805— светодиоды красные, типоразмер 0805 Хотел оранжевые, но в наличии не нашел, так что пока будет красный— резисторы 1,2 кОм и 15 кОм типоразмера 1206Все вышло какие-то сущие копейки.

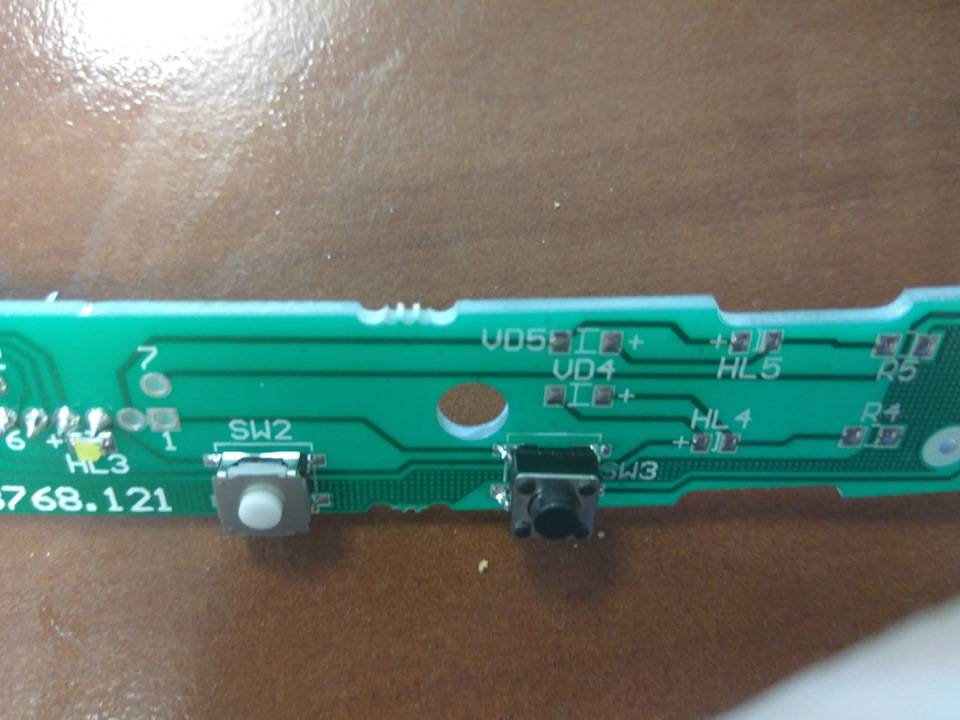

Далее принялся за пайку. Сначала припаял кнопку.

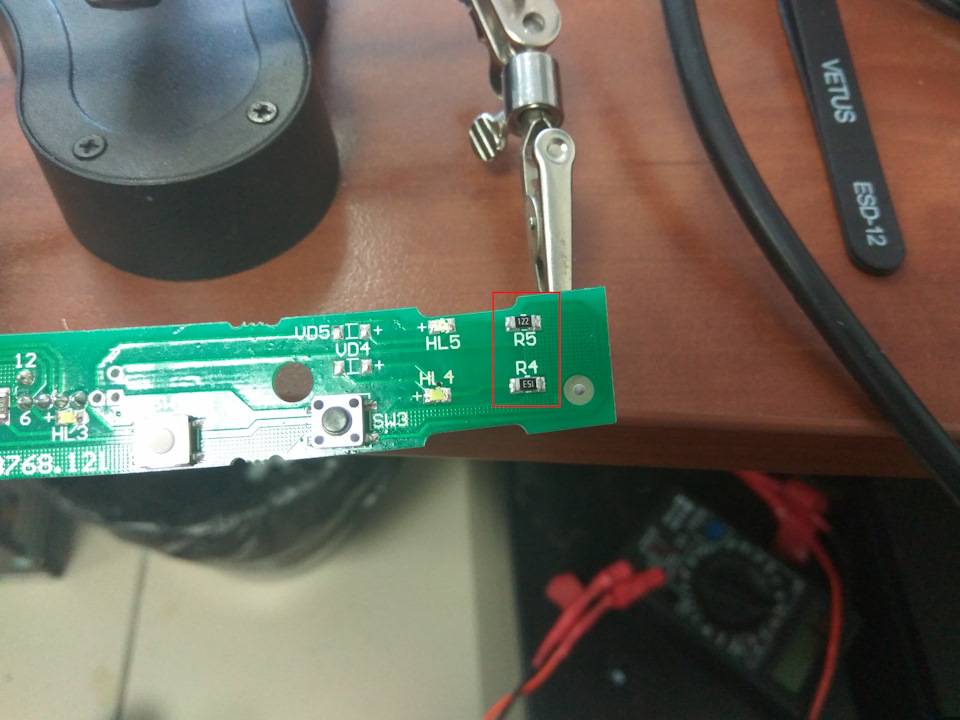

Затем на очереди светодиоды и резисторы:
Ну и наконец припаял проводки и соединил с массой:

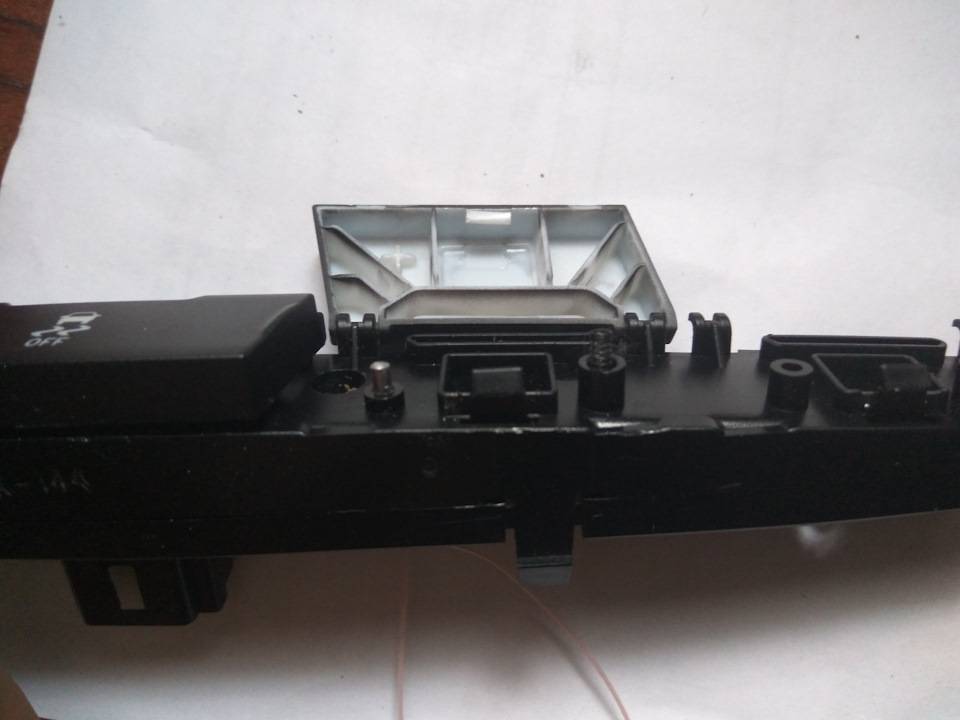

После этого, работу с электрикой можно считать оконченной, переходим к механической составляющей. По сути тут нам нужно найти и вставить пружинку и изготовить толкатель. Пружинку достал из зажигалки, а толкатель был изготовлен из гвоздя на 40 мм:

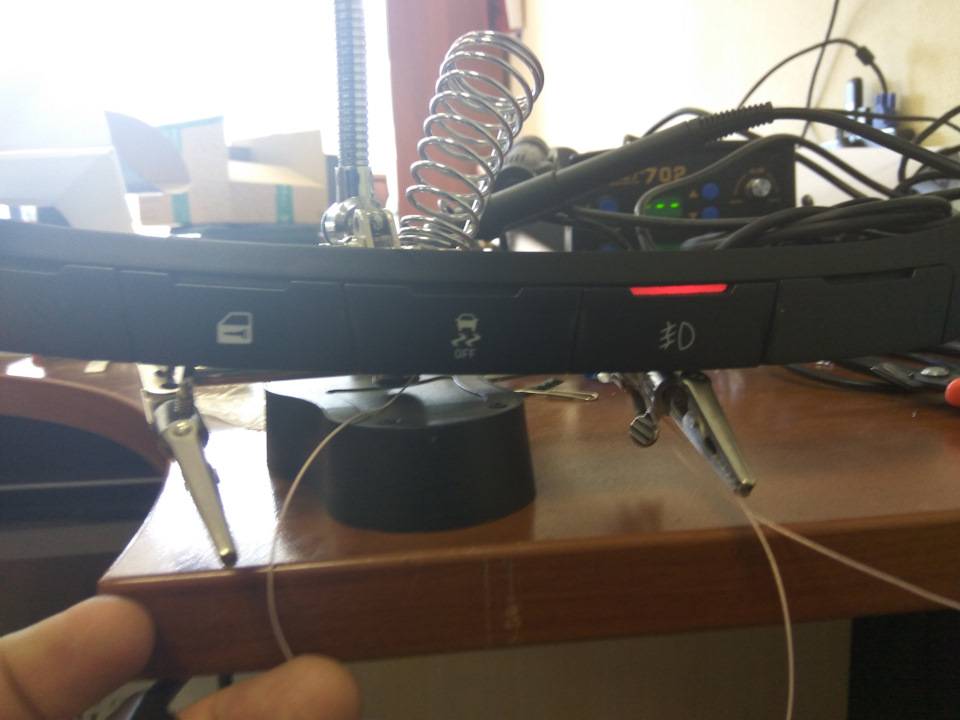

Собрал блок и проверил на работоспособность:
Все, работу над кнопкой можно считать завершенной. Далее начал подбирать и потихоньку покупать все остальное. Составил список того, что нужно:

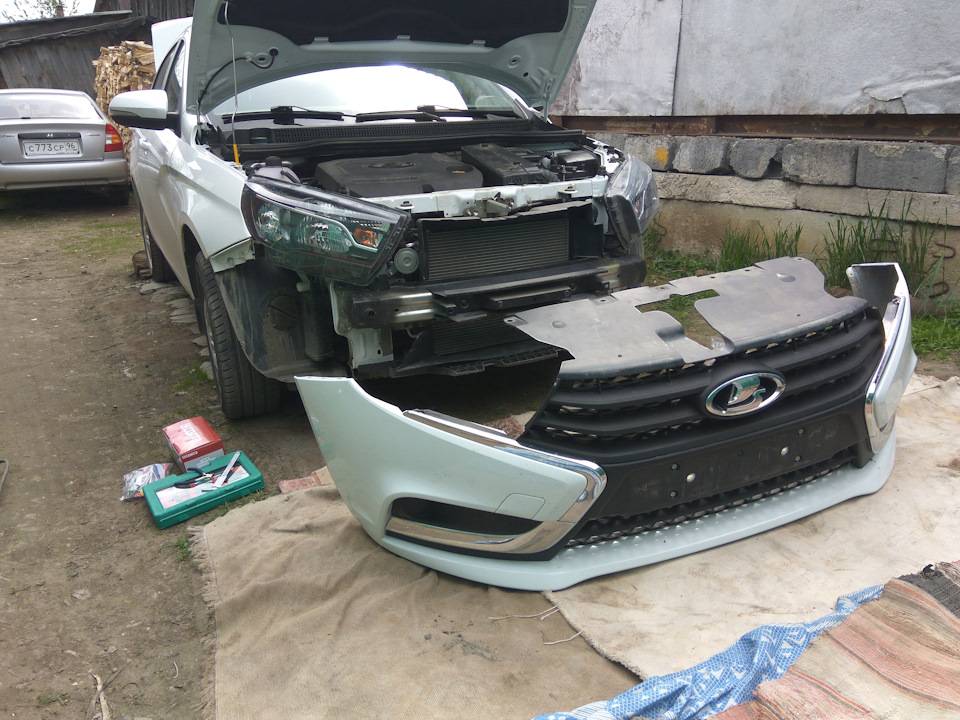

Работу начал со снятия бампера и установки в него ПТФ. Информации, как снять бампер в инете предостаточно, есть даже видео. Тут главное не торопиться и делать все обдуманно. Бампер достаточно гибкий, снимается легко. Так же не забываем подстелить что-то на землю, дабы не поцарапать бампер.
Порядок установки простой — прорезаем отверстие в заглушке (или ставим заранее купленную уже с отверстием), прикручиваем саму туманку к кронштейну кровельным саморезом и уже всю эту конструкцию на три самореза прикручиваем к бамперу, я садил на обычные “клопы”. Вот тут меня и ждал первый нежданчик…а именно, данные птф, если их просто прикрутить на свое место установить в бампер, то в итоге получается большой зазор между стеклом туманки и заглушкой по всей окружности наверное в миллиметра 4 или 5 точно((( Долго думал, что с этим делать и в итоге решил прикрутить туманку с обратной стороны кронштейна, откусив лишнее:
Переключатели световой сигнализации и стеклоочистителей Лада Веста.
Переключатели световой сигнализации и стеклоочистителей Лада Веста.
ПЕРЕКЛЮЧАТЕЛЬ СВЕТОВОЙ СИГНАЛИЗАЦИИ.
Рычаг переключателя световой сигнализации.
I – нейтральное положение. Включен ближний свет фар, если переключателем наружного освещения включен свет фар.
II – включены указатели левого поворота. Нефиксированное положение.
III – включены указатели левого поворота. Фиксированное положение.
IV – включены указатели правого поворота. Нефиксированное положение.
V – включены указатели правого поворота. Фиксированное положение.
VI – на себя, подача светового сигнала. Кратковременное включение дальнего света фар независимо от положения переключателя наружного освещения. Нефиксированное положение.
VII – от себя, включен дальний свет фар, если переключателем наружного освещения включен свет фар. Фиксированное положение.
Кольца управления на рычаге переключателя.
1 – Кольцо управления наружным освещением; 2 – Кольцо управления противотуманными огнями.
Для включения наружного освещения поверните кольцо 1 управления наружным освещением, которое имеет фиксированные положения:
- выключено. Положение фиксированное;
- включены габаритные огни. Положение фиксированное;
- включен ближний свет фар. Положение фиксированное;
- включен режим «Авто». Положение фиксированное (в вариантном исполнении).
Для включения противотуманных огней поверните кольцо управления 2 противотуманными огнями, которое имеет фиксированные положения:
- выключено. Положение фиксированное;
- включены задние противотуманные фонари.
Включение возможно только при включенных габаритных огнях или ближнем свете фар. Положение фиксированное;
включены передние противотуманные фары (в вариантном исполнении). Включение возможно только при включенных габаритных огнях или ближнем свете фар. Положение фиксированное.
ПЕРЕКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЕЙ.
Рычаг переключателя стеклоочистителя.
I – нейтральное положение. Очистители и омыватели стекол выключены. Положение фиксированное.
II – включен прерывистый режим или режим «Aвто» (в вариантном исполнении) работы очистителя ветрового стекла. Положение фиксированное.
III – включена малая скорость очистителя ветрового стекла. Положение фиксированное.
IV – включена большая скорость очистителя ветрового стекла. Положение фиксированное.
V – на себя, включен омыватель ветрового стекла. Положение нефиксированное.
Рычаг правого подрулевого переключателя.
Стеклоочистители ветрового стекла включаются при включенном зажигании.
1 – Кольцо регулировки длительности паузы прерывистого режима. В режиме «Авто» служит для регулировки чувствительности датчика включения стеклоочистителя.
2 – Кнопки управления маршрутным компьютером.
Для управления регулировкой длительности паузы прерывистого режима используйте кольцо регулировки длительности паузы прерывистого режима, которое имеет четыре фиксированных положения.
В режиме «Авто» (в вариантном исполнении) для управления чувствительностью датчика включения стеклоочистителя используется кольцо регулировки длительности паузы прерывистого режима, которое имеет четыре фиксированных положения.
Для управления маршрутным компьютером используйте кнопки управления маршрутным компьютером:
- перебор функций маршрутного компьютера – стрелка вверх (положение нефиксированное);
- перебор функций маршрутного компьютера – стрелка вниз (положение нефиксированное).
Почему у вас нет противотуманных фар?
На современных отечественных автомобилях такое дополнительное оборудование, устанавливается исключительно в люксовой комплектации либо в качестве дополнительной опции. Если на нашей Весте не оказалось при покупке противотуманок, то понадобится заняться установкой самостоятельно.
Важно помнить одну непреложную истину – даже установка такой мелочи как пара фар приводит автоматически к потере гарантии. Выход может быть только один, попробовать выполнить, так называемое, переоборудование до комплектации на порядок выше существующей. Понадобится штатный комплект от АвтоВАЗа, который включаем в себя:
Понадобится штатный комплект от АвтоВАЗа, который включаем в себя:
Выход может быть только один, попробовать выполнить, так называемое, переоборудование до комплектации на порядок выше существующей. Понадобится штатный комплект от АвтоВАЗа, который включаем в себя:
- Две передних фары (261500097R);
- Комплект проводки передний в жгуте (8450006983);
- Крепёжный элемент левый (8450006277);
- Крепёжный элемент правый (8450006276);
- Комплект переключателей (8450006924);
- Блок электроники кузовной (231A08052R);
- Комплект проводки приборной панели жгутом (8450030715).
Стоимость установки ПТФ
Было бы хорошо вначале обдумать, во что обойдётся такая процедура, ведь на Весте установка такого рода – довольно сложное и затратное по времени занятие.
Стоимость удовольствия, на момент написания материала, составляет примерно 50 000 рублей. Если есть откуда добавить 15–20 тысяч, то можно смело ехать к дилеру и производить установку на месте. В случае чего, всегда можно по гарантии исправить любую поломку. Желание сэкономить взяло верх? Делаем все своими руками.
Выводы
В данной статье был рассмотрен самый простой, но дорогостоящий метод установки противотуманного оборудования.
На практике, особенно если ваша Лада Веста уже не на гарантии, все можно сделать с куда меньшими затратами , используя пластиковую гофру, попроще проводку, предохранитель 16 ампер, реле на 4 контакта. В целом, последовательность монтажа отличаться не будет.
Выбирая метод самый подходящий, можно оборудовать свой автомобиль светом, достаточным для комфортной езды в тёмное время года, когда видимость сильно ограничена.
Противотуманные фары, как и основная оптика автомобиля, играет важную роль в создании качественного освещения. Противотуманки особенно актуальны в условиях плохой видимости. Например, во время дождя, сильного тумана или снегопада. Что касается Лады Весты, то здесь ситуация такая, что противотуманные фары предусмотрены только в комплектации «люкс». Поэтому установка ПТФ актуальна для этого семейства автомобилей. Если вы твердо решили установить противотуманки самостоятельно, то этот обзор для вас.
Нужно сказать, что самостоятельно установить ПТФ на Весту несколько сложнее, чем на остальные авто Лада. С другой стороны, вы, таким образом, сэкономите достаточно приличную сумму. Так, например, официальный дилер с вас может взять до 10 тысяч рублей за установку в зависимости от региона. Если вы не располагаете такой суммой, то лучше, конечно, осуществить установку самому. Поэтому запаситесь терпением и достаточным количеством времени.
Для установки противотуманных фар на Весту потребуется приобрести:
- Сами противотуманки – тут есть выбор: брать Оригинальные ПТФ Valeo или аналог хорошего качества или ПТФ Тюн-авто (и искать лампочки) или брать китайские сомнительного качества (были прецеденты, когда они попросту плавились).
- Кронштейны для установки ПТФ , собственно то, на чем непосредственно держатся туманки. Найти оригинальные кронштейны очень сложно, АвтоВАЗ не выпускает их на свободный рынок. Очень хорошо подойдут аналоговые кронштейны, они достойного качества, полностью повторяют геометрию оригинальных и они всегда есть в наличии.
- Облицовки ПТФ . Тут ситуация попроще – можно в своих облицовках вырезать отверстия для туманок диаметром 76 мм, или приобрести люксовые облицовки противотуманных фар.
- Проводка . Потребуется набор проводов для подключения ПТФ Веста. Тут все сложнее, поскольку специальных кнопок или места для кнопки для включения ПТФ в салоне не предусмотрено.
Первое, с чем предстоит столкнуться при подключении, так это со схемой электрооборудования, которая совершенно отлична от Гранты или Приоры. Прежде всего, на Весте управление противотуманками осуществляется посредством подрулевого переключателя, в котором отсутствует фиксированное положение на выключение ПТФ. Вместе с тем, сигнал о включении противотуманок идет не напрямую к фарам, а через специальный блок, который присутствует только в автомобилях класса «люкс». Поэтому, чтобы не навредить автомобилю и не потратить лишних пару часов впустую, рекомендуем вывести отдельную кнопку для ПТФ.
Теперь можно переходить к непосредственной установке ПТФ. Сначала снимите бампер и замените имеющиеся облицовки ПТФ на «люксовые» или аккуратно вырежете заглушки при помощи канцелярского ножа или коронки на 76 мм. Затем возьмите противотуманки и закрепите их на кронштейнах с помощью саморезов, а кронштейн непосредственно к бамперу.
Подключение – следующий и очень важный момент. Для этого протяните имеющиеся провода из набора до каждой из туманок, свободный конец подключается к реле (его можно установить в монтажном блоке или в моторном отсеке). Теперь подключаем по универсальной схеме, как Калины или Приоры. С аккумулятора возьмите «+» на реле, при этом необходимо использовать предохранитель. Там же можно взять массу «-» прямо с «минусовой» клеммы, или лучше найти рядом гайку и прикрутится к ней. Управляющий плюс на реле идет с кнопки из салона. Теперь протяните в салон провод для кнопки и установите кнопку (самая удобная кнопка от включения ПТФ 2109) на декоративную крышку блока предохранителей рядом с блоком регулировки фар.
Наконец, не забудьте проверить работоспособность ПТФ и поставить бампер на место.
Используя такую схему, вы минимально вмешаетесь в электронику Лады Весты, а значит, не навредите ей. Основное правило установки ПТФ – старайтесь быть максимально аккуратным и внимательным, тогда вы получите положительный результат. Грамотно установленные противотуманки обеспечат вам не только должную видимость на дороге, но и безопасность.
