Как поменять лампочку габаритного огня на Рено Логан своими руками

Замена лампочки заднего габарита

Вид на задние габаритные огни на Рено Логан 2 (авто редакции)

Вид на задние габаритные огни на Рено Сандеро (авто редакции)

При замене лампы сзади авто тоже есть некоторые особенности, которые при проведении работы надо учесть.

1. Тут перед началом работы потребуется отсоединить «минус» от аккумулятора.
2. Отгибаем обивку багажника.

3. Отсоедините жгут проводов от задних габаритов.

   Отсоединяем жгут питания

4. Откручиваем два самореза, для этого понадобится отвертка со звездочкой (две пластиковые гайки, если это Логан 2 фазы).

   Отмечены стрелками два барашка

5. Фару тянем на себя и снимаем её.

   Снятие блока задних габаритных огней

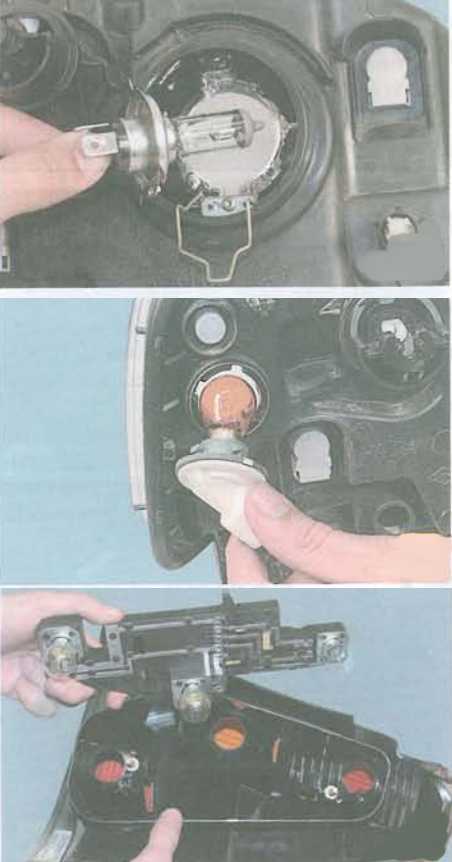

6. Панель с лампочками крепится на 3 защелках, снимаем её и меняем перегоревшую лампу.

   Так выглядит расположение сигналов на плате задней фары Логана.

7. Найти сгоревшую лампу, слегка нажав на нее провернуть и вынуть с гнезда. Вставить новую лампу и провернуть ее до упора.
8. После этого фонарь можно собирать в обратной снятию последовательности.

При проведении этой работы надо быть внимательным, так как придется контактировать с другими элементами системы.

Это интересно: Лампа в ультрафиолетовом излучателе — выкладываем суть

Снятие бокового указателя поворота Рено Логан 2009

Боковой указатель поворота снимаем для замены лампы или самого указателя.

Работа показана на левом боковом указателе поворота, правый боковой указатель поворота снимается аналогично.

Боковой указатель поворота установлен в отверстии крыла кузова и крепится двумя фиксаторами (один фиксатор показан стрелкой, другой фиксатор на фото не виден). Снять боковой указатель поворота можно двумя способами.

При одном способе снимаем брызговик переднего колеса (см. «Снятие брызговиков и подкрылков передних колес»).

…выталкиваем указатель из отверстия крыла. При другом способе вынимаем указатель поворота, сжимая его фиксаторы снаружи крыла.

• Для этого…
• …вставляем две пластмассовые пластины (можно использовать пластиковые карты) между крылом и указателем с обеих сторон и, сжав два фиксатора… …вынимаем боковой указатель поворота.
• Рядом с фиксаторами 2 на корпусе указателя поворота выполнены два выступа 1 Поэтому, снимая левый указатель поворота, переднюю пластину вставляем ниже выступа, а заднюю – выше выступа.
• При снятии правого указателя поворота пластины вставляем наоборот.
• Повернув патрон с лампой против часовой стрелки…
• …вынимаем его из корпуса указателя.
• Вынимаем лампу… …и заменяем ее новой WY5W.
• Устанавливаем боковой указатель поворота в обратной последовательности.

Замена левого поворотника Рено логан Рестайл

Замена боковых зеркал на Logan

Замена лампочек передней фары Рено Логан, Лада Ларгус

Техническое описание

Габаритные размеры

Технические характеристики автомобилей

Паспортные данные автомобиля

Расположение органов управления

Ключи к автомобилю

Двери, центральный замок

Выключатель (замок) зажигания

Рычаг селектора автоматической коробки передач

Комбинация приборов

Регулировка передних сидений и рулевой колонки

Выключатели

Блок управления отоплением

Выключатель подушки безопасности переднего пассажира

Подрулевые переключатели

Регулятор направления пучков света фар

Зеркала заднего вида

Техника безопасности при обслуживании и ремонте

Расположение основных узлов и агрегатов автомобиля

Проверка автомобиля

Регламент технического обслуживания

Проверка состояния колес и шин

Проверка уровня жидкости в бачке омывателей стекол

Замена щеток очистителей ветрового стекла

Проверка уровня масла в двигателе 1,4–1,6 (8V)

Замена масла и масляного фильтра двигателя 1,4–1,6 (8V)

Замена свечей зажигания двигателя 1,4–1,6 (8V)

Замена сменного элемента воздушного фильтра двигателя 1,4–1,6 (8V)Рено Логан, Сандеро

Замена ремня привода вспомогательных агрегатов двигателя 1,4–1,6 (8V)Рено Логан, Сандеро

Проверка состояния газораспределительного механизма двигателя 1,4–1,6(8V)

Доливка охлаждающей жидкости двигателя 1,4–1,6 (8V)

Замена охлаждающей жидкости двигателя 1,4–1,6 (8V)

Проверка уровня масла в двигателе 1,6 (16V)

Замена масла и масляного фильтра двигателя 1,6 (16V)

Замена свечей зажигания двигателя 1,6 (16V)

Замена сменного элемента воздушного фильтра двигателя 1,6 (16V) РеноСандеро

Замена ремня привода вспомогательных агрегатов двигателя 1,6 (16V)Рено Логан, Сандеро

Замена ремня привода газораспределительного механизма двигателя 1,6 (16V)Рено Логан, Сандеро

Проверка уровня и доливка охлаждающей жидкости двигателя 1,6 (16V)Рено Логан, Сандеро

Замена охлаждающей жидкости двигателя 1,6 (16V)

Проверка уровня и доливка масла в механическую коробку передач РеноСандеро

Проверка уровня жидкости в бачке гидропривода тормозной системы РеноСандеро

Замена жидкости в гидроприводе тормозной системы

Прокачка гидропривода тормозной системы

Проверка уровня жидкости в бачке гидроусилителя рулевого управленияРено Логан, Сандеро

Проверка привода выключения сцепления

Проверка состояния тормозной системы

Проверка состояния ходовой части и трансмиссии

Проверка состояния рулевого управления

Проверка состояния системы выпуска отработавших газов

Замена габаритной лампочки Рено Логан в передней и задней фаре своими руками

15907 Просмотров

Автомобили марки Рено завоевали сердца россиян своей бюджетной ценой, отличной подвеской, специально разработанной для наших дорог и оригинальными двигателями французских производителей. Качество светотехнического оборудования также находится на высоком уровне, а замена габаритной лампочки не составит особого труда.

Замена передней габаритной лампочки

Все ходовые огни на Рено сведены в блок-фару, что значительно упрощает процесс удаления и установки как габаритных, так и поворотных ламп. Рекомендуем посмотреть видео:

Если не горят передние габариты, советуем сделать замену лампочки. Чтобы разобрать переднюю лампу, понадобится головка на 10 с удлинителем и отвёртка.

Последовательность действий

• Отсоединяем «минус» фары;
• Снимаем передний бампер и освобождаем подход к креплению корпуса;
• Выворачиваем болты блок-фары;
• Аккуратно отсоединяем тросовой привод светового корректора;
• Выкручиваем три самореза, держащих блок-фару и отклоняем её в сторону;
• Отжимаем фиксирующее устройство и снимаем крышку;
• Колодку соединения проводов аккуратно разделяем;
• Ниже основной лампы освещения видим патрон габарита. Чтобы поменять, добраться до него можно, не снимая бампера и корпуса блок-фары, а лишь аккуратно просунув руку между фарой и двигателем;

• На левой фаре поворачиваем патрон по часовой, на правой — против часовой стрелки и свободно его вынимаем;
• Удаляем лампу.
• Лампы Рено имеют артикул W5W. Проверяем номер и марку и ставим её на место.
• Собираем обратно блок-фару, соединяем колодку проводов, устанавливаем трос корректора света и бампер и крепим корпус.

Внимание! Не прикасайтесь к колбе лампы руками – работайте в нитяных перчатках, во избежание быстрого выхода лампы из строя. Если вы любитель ярких световых решений, советуем выбрать лампу типа new technology, изготовленную на основе светодиодных элементов, которых насчитывается не менее 15 штук

Они продаются практически во всех автомагазинах, но их стоимость высока и находится в пределах 2700 рублей. Если нету каталожных вариантов от 2012, 2013, 2014 и 2015 года, можно купить аналоги от 2010, 2016 и 2017 годов

Если вы любитель ярких световых решений, советуем выбрать лампу типа new technology, изготовленную на основе светодиодных элементов, которых насчитывается не менее 15 штук. Они продаются практически во всех автомагазинах, но их стоимость высока и находится в пределах 2700 рублей. Если нету каталожных вариантов от 2012, 2013, 2014 и 2015 года, можно купить аналоги от 2010, 2016 и 2017 годов.

Блок-фары на всех поколениях автомобилей Логан не отличаются по размерам. На моделях 2006 и 2007 года на поворотниках было матовое стекло, с 2008 года по 2012 — обыкновенное прозрачное, а начиная с 2012 и по настоящее время — оранжевый отражатель.

Замена задней габаритной лампочки

Последовательность действий:

• Отсоединяем минусовую клемму аккумулятора;
• В багажнике отделяем и убираем обивку (см. фото ниже);
• Отключаем проводку задних фонарей;
• Крестообразной отвёрткой откручиваем саморезы крепления фары (на Логане 2-й фазы гайки из пластика);
• Выдвигаем на себя задний фонарь и снимаем с защёлок панель лампочек;
• Неисправную лампочку с проворотом вынимаем из посадочного места и вставляем с нажатием новую, повернув её до упора;
• Ставим панель обратно, возвращаем на место фонарь и обшивку багажника.

Работы по замене слева и справа идентичны, сторона не имеет значения. На всех годах выпуска конструкция задних фонарей на Renault Logan практически не изменилась.

Заключение

Надёжность и безопасность Рено Логан не вызывает сомнений, как и работа всех его систем. Приличное светотехническое оборудование доступно для обслуживания, и внимательно прочитав рекомендации, вы без труда сможете самостоятельно производить замену головной светотехники, включая и габаритные лампы.

Полезные советы

Как правило, на разных авто (в том числе и на Рено Логан) замена лампы ближнего света сопровождается заменой габаритов, ламп повротников и т.д. Так вот, на Логане замена переднего указателя поворота или габаритных огней выполняется проще, чем ламп ближнего света.

На деле, достаточно патрон лампы, которую меняют, повернуть против часовой стрелки, после чего извлечь лампу и заменить элемент. Еще добавим, что лампы ближнего, а также дальнего света нельзя трогать за колбу при установке. Причина- жир от пальцев ухудшает теплоотвод и загрязняет колбу. В результате лампа может хуже светить, перегревается и выходит из строя намного быстрее.

Это происходит по причине того, что галогеновые лампы сами по себе очень горячие во время работы. Так вот, в том месте, где колбы касались пальцами, быстро появляется характерный нагар. Со временем этот нагар становится темнее, при этом нагрев колбы по причине его возникновения сильно увеличен.

В дальнейшем колба попросту разрушается, лампа выходит из строя. Чтобы этого не происходило, установку всех ламп нужно проводить в перчатках или, как минимум, не трогать колбу руками.

С учетом всех требований и рекомендаций, заменив самостоятельно пару ламп, в дальнейшем у автолюбителя не возникнет проблем, а сама замена ламп головного света потребует пары десятков минут даже в сложных случаях.

Напоследок отметим, что важно всегда снимать клеммы с АКБ, чтобы избежать замыканий, поломок электрооборудования и т.п. Даже такая простая операция, как замена лампы в фарах, все равно требует соблюдения всех правил, в том числе и по технике безопасности

Замена задних фонарей

Задние фонари менее подвержены повреждениям нежели фары Рено Логан, но все же, при ударе в заднюю часть автомобиль скорее всего придется менять фонари на новые. Процедура эта довольно проста в исполнении, и для ее выполнения не понадобится вообще никаких инструментов.

Для этого необходимо с внутренней стороны багажника откинуть в сторону ковролин, чтобы добраться до конструкции крепления фонаря к кузову автомобиля. После чего отсоединяем провода питания от фонаря, точнее от его платы. Наглядно это показано на фото ниже.

После чего отворачиваем два пластиковых винта, при помощи которых и крепятся фонари:

Как видите, они находятся сверху и снизу под одному. После этого стоит снимать фонарь с наружной стороны, так как больше его ничего не держит. Подробнее смотрите на фото ниже.

Чтобы отсоединить плату от фонаря, необходимо прижать две пластиковых защелки, и потянуть за нее.

Теперь фонарь уж точно свободен и ничем больше не фиксируется.

При необходимости производим установку фонаря в обратном порядке. Стоит иметь ввиду, что оригинальный фонарь может стоить немалых денег, если вы решили купить именно заводской вариант. А более дешевые варианты можно приобрести всего за 1500 рублей. Что же касается еще более дешевых вариантов, то на авторазборке купить фонарь на Рено Логан можно за 800-1000 рублей, причем за оригинал.

Что потребуется для самостоятельного ремонта renault logan?

1. Медицинские перчатки (одеваются при обращении с новыми лампочками)
2. Лампочки габаритного света W5W (4 шт) (как на фото)
3. Отвертка с крестовой головкой (для съема задних габаритов)

Обратите внимание, что если вы возьметесь за стекло лампы сальными или грязными пальцами, то освещение выйдет из строя в 5-10 раз быстрее, чем указано в заявленном сроке службы. Поэтому, достаем лампы из упаковок и устанавливаем их строго в медицинских перчатках

Теперь переходим к нашему Рено Логан, замена лампы осуществляется с передней стороны, а затем с задней.

Материал по теме: Как проверить диодный мост генератора на Вазе. Несколько способов проверки

Способы замены ламп

Как поменять лампочку ближнего света в Рено Логан? Согласно инструкции производителя для этого необходимо произвести множество достаточно трудоемких операций:

1. Снять бампер и защитный чехол с фары.
2. Демонтировать фару, отключив питающие провода и тросик корректора.
3. Снять с люка дальнего/ближнего света защитную крышку.
4. Освободить пружинный фиксатор и вытащить лампу.
5. Заменить сгоревший световой прибор новым и произвести сборку в обратной последовательности.

Не знаю, зачем конструкторы предлагают столько возни, когда на обоих поколениях Рено Логан произвести замену любых лампочек можно без разборки машины за 5 минут. При этом никакие инструменты не нужны вообще. Все, что нам понадобится, это:

• чистые хлопчатобумажные перчатки или ткань;
• лампа на замену;
• руки (на приведенных для Рено Логан I фото мастеру хватило даже одной);
• желание.

Начнем с Рено Логан I и взглянем на его фару:

Фара Рено Логан I

Нас интересует лючок, который я пометил стрелкой. В собранном блоке этот лючок закрыт резиновым гофрированным уплотнителем и сверху пластмассовой крышкой.

Итак, открываем капот, просовываем руку между аккумулятором и кузовом Рено Логана (правая фара) и нащупываем крышку. Если рука не пролезает, то батарею можно демонтировать. К примеру, я справился без снятия аккумулятора.

Отжимаем фиксатор, помеченный красной стрелкой, и снимаем крышку. Под ней находится резиновый уплотнитель и колодка питания лампочки дальнего/ближнего света.

Простым выдергиванием снимаем колодку, а затем и резиновый уплотнитель.

Перед нами лампочка, прижатая пружинным фиксатором. Я его пометил стрелкой.

Сжимаем верхнюю часть фиксатора лампы и откидываем его вниз. Теперь световой прибор можно взять за контакты и вытащить из гнезда.

Прежде чем установить новую, отвлечемся и поговорим об особенностях галогенных источников света. Главная из них – высокая (до 250 градусов Цельсия) температура колбы. Именно поэтому она выполняется из кварцевого стекла. Если такую лампу взять голыми руками, то частички жира, оставшиеся на стекле, мгновенно сгорят и образуют пленку, плохо проводящую тепло. В результате в месте загрязнения колба перегреется и просто расплавится.

Результат установки галогенного источника света голыми руками

Именно поэтому в принадлежностях я указал чистые хлопковые перчатки или ткань. Если тебе необходимо взять галогенную лампочку за колбу, делай это только в перчатках или через чистую ткань.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Локальный перегрев могут вызвать не только частички жира с рук, но и любая другая грязь. Если ты случайно замарал прибор или взял его голыми руками, просто протри колбу чистой тканью, смоченной в спирте.

Продолжим замену. Надеваем перчатки, извлекаем лампу из коробки, берем за контакты и устанавливаем на штатное место, прижав пружинящим фиксатором. Надеваем резиновый пыльник, подключаем колодку питания и закрываем все это дело защитной крышкой. Замена лампочки в правой фаре произведена.

С левой фарой поступаем аналогично. Щель там, правда, несколько уже, но средней руки (в буквальном смысле) человек вполне с задачей справится.

Теперь займемся фарами Рено Логан II. Внешне они выглядят так:

Перед нами два лючка. В одном (я пометил его стрелкой), располагается лампочка ближнего света. Во втором – дальнего и габаритных огней. Как и в первом поколении, просовываем руку в щель и нащупываем нужную крышку. Тут она резиновая. Хватаем ее за специальный лепесток и просто сдергиваем. Под крышкой видим колодку питания, надетую на лампу. Снимаем и ее. Лампочка в Рено Логан второго поколения крепится не при помощи скобы, а тремя защелками (я обозначил их стрелками). Отжимаем защелки отверткой и извлекаем световой прибор.

Замена лампочки ближнего света в Рено Логан II

Надеваем перчатки, устанавливаем новый прибор, ставим на него колодку питания и устанавливаем защитную крышку на место.

Какие лампы ставит в фары рено логан

Рено Логан — экономный седан, разработанный Французской фирмой в 1998 году. В России продажи данной модели были начаты в 2004 году. Логан очень востребован не только в нашей стране, но и в ряде других стран, таких как Румынии, Индии, Марокко, Иране и Колумбии. В зависимости от рынка, Логан может реализовываться под марками Dacia, Renault и Nissan. Первый кузов этой модели был седан.

Но в 2006 году на Французском автосалоне были показаны кузова универсал и грузовой фургон. Логан в кузове хэтчбек уже назывался Рено Сандеро. Главной задачей конструкторов была доступная цена данного автомобиля и конкурентоспособность таким моделям, как Fiat Albea, Hyundai Accent и т.д. Первый рестайлинг был сделан 2008 году, изменения были минимальны, как внутри, так и внешне. Новое поколение Логан было выпушено в 2021 году. Машина получила новую внешность, она стала чуть длинней и уже.

Для того чтоб Логан оставался по прежнему дешевым, конструкторам пришлось отказаться от сложных выштампованных деталей кузова. В минимальном наборе опций нет подушек безопасности, электроусилителя руля и электростеклоподъемников. Так же было решено не создавать новые моторы для второго поколения модели, а оставить хорошо показавшие себя, проверенные временем двигателя.

Меняем и настраиваем оптику в Рено Логан от теории к практике

Процесс того, как поменять лампочку очень простой, особенно на Рено Логан, где устройство автомобиля позволяет подобраться к любой оптике. Для работы из инструментов вам потребуется только плоская отвертка и торцовая головка на «10». А из материалов – лишь новая лампочка. Старайтесь подобрать такую же, которая стояла на автомобиле раньше.

Ближнего света

Новые лампы ближнего света

Весь процесс замены лампочки осуществляется в несколько простых этапов:

• снимите основную заглушку, надавив вниз и потянув на себя;
• далее подденьте плоской отверткой резиновую заглушку и снимите и ее;
• теперь отсоедините провода;
• далее отожмите фиксатор и уберите их в сторону;
• перегоревшая лампа убирается;
• установка новой производится в обратном порядке.

Вынимайте старую лампочку и тогда никаких проблем у вас не возникнет.

Габаритных огней

Процесс замены габаритных огней

Чтобы заменить эту деталь, вам потребуется совершить ряд простых действий в несколько этапов:

1. Вначале при помощи торцевой головки на «10» и удлинителя разберите блок фару.
2. Перед вами будет блок проводов. Первым нужно отключить тот, что идет к отрицательной клемме аккумулятора.
3. Теперь снимите передний бампер. Под ним находится чехол, закрывающий корректор света фар.
4. Далее отключите приводной трос и отведите блок-фару в сторону, открутив три болта.
5. Отжав фиксатор, отключите колодку проводов. Теперь вся блок-фара должна остаться у вас в руках.
6. Теперь может быть осуществлена замена лампочки габарита. Если блок-фара правая, то крутите патрон против часовой, если левая – то почасовой.
7. Чтобы достать лампу, потяните за два провода, черный и следующий желтый.

Стоп-сигнала

Новый стоп-сигнал

При перегорании лампочки стоп-сигнала фары Рено Логан нужно вначале отключить аккумулятор. После этого, вы можете начинать процесс замены детали.

Выполните следующие действия:

• откройте багажник и отогните его обивку;
• отсоедините жгут проводов;
• теперь открутите два самореза и потянув фару на себя, снимите ее;
• Снимите панель с лампочками (она закреплена тремя защелками) и замените перегоревшую деталь. Установка в обратном порядке.

В ролике ниже вы найдете инструкцию, как заменить перегоревшую деталь стоп-сигнала (автор видео — канал Ремонт Рено).

Возможные неисправности переключателя свет и их устранение

В Рено Логан переключатель света время от времени приходит в негодность. Обычно это происходит из-за неполадок с проводкой. Могут перестать включать одновременно как все фонари, так и, к примеру, только габаритные.

Чтобы устранить эту проблему, вам нужно отключить минус с аккумулятора, а затем снять кожух с руля и открутить переключатель. Отсоедините клемму, отжав зажим с двух сторон. Осмотрите деталь, чтобы определить, какой из проводков переломился. Чаще всего, это случается с черным и красным. Для починки регулятора, вам следует заменить оба эти проводка.

Особенности регулировки фар

Настройка ламп осуществляет путем работы с несколькими корректорами. В Рено Логан создана система управлениями ими из салона при помощи переключателя и системы тросов. Эти корректоры помогут вам настроить такие параметры, как угол и другие.

В некоторых случаях работа корректора фар может быть нарушена и управление им из салона станет невозможным. Причина неполадки может быть как в нем самом, так и в системе тросов – их может потребоваться заменить.

1. Все лампочки, используемые в Рено Логан2. Основные типы деталей3. Снятая блок-фара

Замена лампочки подсветки печки Renault Logan

Демонтаж и замена лампочек в блоке управления печкой Основные модификации приборных панелей Рено Логан На сегодняшний день производители Рено Логан комплектуют свои автомобили различными моделями панелей приборов. Внешне они сильно различаются, но, в общем, информацию замена лампочек подсветки печки в рено логан отображают одну и ту. Для примера ниже я приведу фото основных и наиболее часто встречающихся модификаций. Классическая и наиболее распространенная панель приборов Рено Логан.

Именно на ней мы и будем учиться менять лампы подсветки и индикации, а затем даже попробуем ее тюнинговать. Классическая панель Рено Логан Эта панель, выполненная в современном стиле с хромированными отголосками ретро, чаще встречается в модификациях автомобиля Рено Логан II. Панель Рено Логан II Следующая панель имеет довольно оригинальный дизайн, но по функционалу ничем не уступает предыдущим разработкам.

Она наверняка придется по вкусу любителям цифровых технологий. На этой панели можно даже выставить стоимость топлива не совсем ясно, правда.

Устанавливается на автомобилях последних моделей. Интеллектуальная модель приборного щита Рено со встроенным русскоязычным меню настройки Мнение замена лампочек подсветки печки в рено логан Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники. Задать вопрос эксперту Все вышеперечисленные модификации приборных панелей Рено имеют одинаковые геометрическую форму, размеры, а также алгоритм демонтажа и замены лампочек подсветки и индикации.

Для снятия приборной панели тебе понадобятся инструменты, которых может не оказаться в стандартном комплекте автолюбителя. Вот они: Ключ TORX Нож или тонкая отвертка.

Для поддевания всевозможных панелей можно, конечно, использовать нож, но я предпочитаю пальцы. Это потребует больших усилий, но не повредит пластмассовые элементы обшивки.

Замена лампочек подсветки кнопок и печки Рено Логан

Немного ковырнув отвёрткой — замена лампочек подсветки печки в рено логан и снимаем панель Отсоединяем фишки и рассматриваем можно просто откинуть в сторону Выколупливаем кнопку в которой не горит подсветка Сдёргиваем клавишу с кнопки — поддев отвёрткой … и видим внутри жёлтую пипку — она нам как раз и нужна — алкуратно выколупливаем её я с помощью пинцета переворачиваем и видим лампочку К слову проработав в автозапчастях почти 10 лет — ТАКИХ лампочек я не встречал!

Сами лампочти такие видел но с такими ножками почти 40мм никогда Ладно отложим пока в сторону — один хрен у меня таких в загашнике нет и в ближайшем магазине то же Займёмся подсветкой печки Откручиваем торексы — их всего два… Тоненькой отвёрткой отколупываем крутилки печки, обдува, вентилятора — нахрена я их отколупал не знаю — можно этого было не делать — смысла нет ну да ладно… Отсоединяем тросик переключения забора воздуха салон-улица и потихоньку вынимаем весь блок немного провернув! Остальные тросики отсоединять не нужно!

К чему я упомянул конструкторов машин — да к тому что эти деятели совершенно не думают о потребителях! По мне, так если на диоды перебегать, то поменять их нужно и во всех копках, чтобы по фен-шую Поясните, вы панель с крутилками вынимали либо рукою патрон нащупывали?

И я замена лампочек подсветки печки в рено логан очень сообразил где стоят эти патроны… Да, я рукою нащупывал — ободрал и патрон один уронил.

Подсветка кнопок печки и приборной панели на Рено Логан

Его находил в магазинах с неделю, но позже отыскал потерянный Два патрона стоят меж крутилками. В нижней части. Лучше отстегнуть три тросика и вытащить панель. Так еще удобнее.

К тому же просто отстёгиваются тросики. Их там три штуки блин-блинский…надо означает третью лампОчку искать…две поменял на диоды- результатом остался доволен Не спеши. Может и две. Они не под каждую крутилку.

Даже в тексте поста написано Означает хреново диодик светит? Блин вечерком фото сделаю, чтобы понятнее было Нет там диодика Там две мелкие лампочки.

Когда они живы — нормально полностью светят. Можно снять блок, разобрать его и осознать в чем. Может дорожки прогорели, одет стоит вовнутрь светодиодную ленту положить…правда и тогда в кнопки придется диоды внедрять. Похожие новости Замена Масла Санта Фе 2.

Особенности и обозначения

Сочетание практичности и эргономичности — девиз линейки автомобилей Renault Logan, вне зависимости от его года выпуска.

В моделях, вышедших в самом начале (2006, 2007, 2008, 2009), в рестайлинговых версиях (2010, 2011, 2012, 2013, 2014, 2015, 2016), а также во втором поколении (2014, 2015, 2021, 2021 года) функциональность агрегата, работающего на дизеле и на бензине, не имеет существенных отличий.

Приборный щиток содержит следующее оборудование:

• Тахометр. Прибор имеет устройство электронного типа и передаёт информацию с датчика коленвала. Диапазон значений варьируется в пределах 0–70, с ценой одного деления в 2.5 единицы. Чтобы определить истинный показатель, необходимо значение, на которое показывает стрелка, умножить на 100.
• Дисплей. На нём отображается несколько видов индикации — значки, показывающее количество топлива, пробег машины и температуру охлаждающей жидкости, а также часы.
• Спидометр. Указывает на скорость движения авто. Цена деления равняется 5 км/ч, а максимальный параметр составляет 200 км/ч;
• Лампа, указывающая на включение противотуманного механизма;
• Сигнальная лампочка, указывающая на незакрытую дверь;
• Резервный индикатор;
• Индикатор задних противотуманок;
• Клавиша сброса пробега авто за сутки. Её активация происходит при более длительном нажатии.
• Лампочка тормоза стояночного типа, а также символ, показывающий техническую исправность тормозной системы. Подсветка может гореть в случае включения зажигания, когда в системе очень низкий уровень тормозной жидкости;
• Резервный светодиод у моделей, работающих на дизеле;
• Индикатор перегрева мотора;
• Знак кружок — указывает на блокировку двигателя. Он обозначает критичную ошибку в движке, если не гаснет через три секунды после зажигания.
• Лампочки поворотников;
• Индикатор уровня топлива, указывающий на критично низкий объем горючего;
• Индикатор уровня масла;
• Лампа, показывающая уровень заряда аккумулятора;
• Лампа управления мотором;
• Индикатор работы печки на обогрев заднего стекла;
• Индикатор включения дальнего освещения;
• Лампа работоспособности подушек безопасности переднего пассажира;
• Индикатор, указывающий о не пристёгнутом ремне безопасности водителя;
• Индикатор исправности подушек безопасности;
• Лампа, показывающая исправность АБС;
• Лампа включения ближнего света.

Другие особенности центральной панели:

• Установка уровня подачи воздуха из кондиционера, системы вентиляции и отопителя — регулируется при помощи стандартных крутелок;
• Указатель поворотов имеет 4 положения: два для поворотов, один для габаритов и второй — для включения света (ближнего и дальнего);
• Большая кнопка оранжевого цвета — выключатель пожарной автомобильной сигнализации;

Рекомендуем: Замена задних тормозных колодок для Рено Логан

Основные элементы и детали, например, прикуриватель и пепельница, имеют стандартную комбинацию, характерную для всех Рено.

Дальний свет

Удобно, что весь свет на Рено Логан — и дальний, и ближний — обеспечивается одним элементом головной фары. Электронный блок управления, получив сигнал от кнопки переключателя, меняет варианты освещения.

Кроме головного света, здесь устанавливаются габаритные огни. Замена габаритов по шагам:

1. Снимается корпус фары.
2. Отжимается фиксатор колодки.
3. Колодка проводов отсоединяется от патрона лампочек.
4. Габарит поворачивается по часовой стрелке для левой и против часовой стрелки для правой фары.
5. Лампа в патроне извлекается из блок-фары, освобождается от патрона.
6. Элемент меняется на новый класса PY21W.
7. Патрон устанавливанется в обратном порядке.

В качестве уплотнителя для патрона используется резиновая прокладка. Рекомендуется обновлять ее после каждой выемки.

Замена лампочки переднего габарита на Рено Логан

Многие владельцы Рено Логан при выходе лампочек из строя отправляются на СТО для их замены. Но проблему можно решить и самостоятельно. Менять лампочку габаритного огня так же просто, как и любую другую. Тем более, если у Вас подключена сигнализация на эти огни, то лампочки могут перегорать чаще обычного.

Рекомендуем: Доливаем антифриз Рено Дастер

Так как каждого такого светового элемента, есть свой срок годности, никто не застрахован от того, что в пути одна из них не выйдет из строя и придётся экстренно производить её замену. В этой статье мы подробно расскажем о том, как поменять лампу габаритного освещения на Рено Логан.

Передняя блок-фара

Блок-фара (авто редакции)

В Логане устанавливаются блок-фары, а потому в одной конструкции находятся лампы ближнего света и дальнего света и указатели поворотов. При замене любой из ламп, отключать аккумулятор не обязательно. Противотуманные фары находятся отдельно от блок-фары снизу бампера, подробнее о замене в них лампы здесь.

Процесс замены габаритных ламп подробно

1. Головкой надо снять блок-фару.
2. Потом надо отключить «минусовой» провод от фары.
3. Снять весь передний бампер.
4. Отсоединить трос корректора фар.
5. Чтобы отвести фару в сторону надо открутить три самореза.

1. Для того чтобы заменить лампу, требуется открыть капот и нащупать на блок фаре патрон лампы габарита, который расположен чуть ниже лампы головного освещения.
2. Найти корпус лампы на ощупь не составит труда.

   Достали патрон и пробуем извлечь перегоревшую лампу

3. Далее выворачиваем патрон в левую сторону и достаем из корпуса фары.

   Лампу извлекли, готовимся к установке новой лампы габаритных огней

4. Чтобы заменить лампу, достаточно лишь потянуть за неё.

   Доставать лампочку из корпуса необходимо только в хб перчатках.

Диодные лампы

Некоторые Логановоды рекомендуют при замене использовать диодные лампы. С ними уменьшается потребление тока, и улучшается видимость на дороге

Мы рекомендуем Вам обратить внимание на лампы с количеством диодов не менее 13-ти штук

Обычные и диодные лампы в габаритные огни

Установка диодных огней ничем не отличается от обычных. А свет от диодных лучше, потребление тока тоже меньше. Самое главное — сделать правильный выбор.

13-ти диодная габаритная лампа

Стало намного ярче
