Как заменить ремень генератора своими руками

Предпосылки к корректировке натяжения

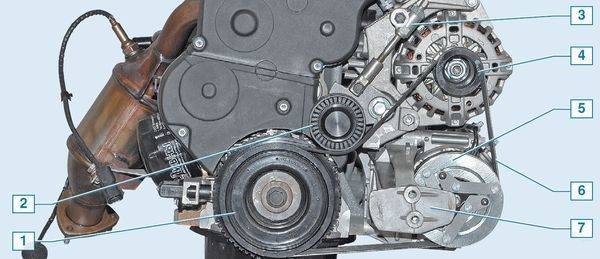

Изготовители техники рекомендуют проверять состояние ременного привода генератора каждые 10-15 тысяч километров. Обязательная замена – через 60 тысяч. Период службы зависит от качества материалов изделия и аккуратности водителя.

Растянутый ремень буксует в канавках шкивов, что при увеличении нагрузки сопровождается подсвистывающим шелестом, отчетливо слышимым из-под капота.

О нестабильной работе генератора информирует сигнал контрольного датчика, загорающийся на приборной панели перед глазами находящегося за рулем человека. Зачастую причиной тревоги становится сбой из-за вытянувшегося от нагрузок передаточного пояса.

Прогиб определяется замером на середине наиболее длинного свободного участка между соединяемыми деталями. Если при нажатии на ветвь отклонение от исходной позиции превышает 10-15 мм, полагается натяжка ременя генератора и доведение отхода до рекомендуемого значения.

Возможные неисправности в приводе электрогенератора и способы их устранения

С течением времени привод электрогенератора изнашивается и растягивается. Если вовремя не менять расходные материалы, то возможен обрыв привода, что повлечет за собой остановку автомобиля. В этом случае нужно установить новый расходный материал и продолжать движение.

Процедура замены порвавшегося изделия несложная: достаточно ослабить пару гаек и установить новую деталь. Самым сложным является вопрос, как правильно натянуть ремень генератора. При недостаточном натяжении он может проскальзывать, особенно при повышенной влажности, это приводит к недостаточной подзарядке аккумулятора.

При этом могут появиться следующие признаки неисправностей:

  • свист в районе нахождения привода;
  • «провалы» напряжения;
  • более тусклый свет фар;
  • мигание индикатора зарядки АКБ на приборной панели.

Если натяжение чрезмерное, увеличивается износ самого привода, подшипников коленвала и генерирующего устройства, а также это может привести к обрыву. Для того, чтобы проверить натяжку, нужно нажать на ремешок с усилием в 10 кг. Натяжение будет оптимальным, если он будет прогибаться на 10-15 см с электрогенератором 37.3701 и на 6-10 см с электрогенератором 9402.3701.

Проверка натяжения привода

Как натянуть, подтянуть или ослабить приводной ремень

На том же примере:

  • ремень кондиционера натягивается роликовым механизмом при помощи бокового болта, который движет ролик вперед-назад; для натяжения болт провернуть по часовой стрелке, для ослабления против часовой (прогиб нового ремня не более 1 см);
  • ремень генератора натягивается специальным длинным винтом, при закручивании его генератор отодвигается назад, создавая натяжку, в обратном направлении ремень ослабляется
  • для затяжки или ослабления ремня насоса ГУР нужно ослабить болт крепления узла, выбрать необходимое натяжение и затянуть болт, если недостаточно натяжения — воспользуйтесь монтировкой и упритесь между двигателем и насосом, отодвигая насос вперед по ходу движения авто.

Замена ролика своими силами

В отличие клиноременной передачи ГРМ замена ролика ремня генератора авто осуществляется гораздо проще. Поэтому при соблюдении нижеприведенных рекомендаций автолюбитель сможет выполнить операции собственными силами, предварительно убедившись, что причина неисправности действительно заключается в износе этого расходника.

Диагностика

Неисправности натяжителя, установленного на ременный привод генератора, в 90% случаев диагностируются по характерному звуку, напоминающему свист. Однако натяжение может ослабевать, не только от выработки ролика, но и по другим причинам:

  • перекос – при отсутствии соосности валов и шкивов ременной передачи, соответственно звук возникает из-за плохого контакта ремня в поперечном сечении, один край интенсивно изнашивается, другой остается целым
  • попадание смазки – в отсутствие герметичности масло может попасть на ремень, резко снизив трение, приводя к проскальзыванию и разрушению резины, рекомендуется снять расходную деталь, протереть ее или заменить целиком, устранив причину утечки масла
  • жесткий ремень – свистит обычно при запуске, затем нагревается, звук пропадает, вызвано это увеличением нагрузок на шкивы
  • износ подшипника – свист несколько отличается тональностью, причиной становится выработка обоймы, подшипник снимается для замены
  • провисание ремня – ничего менять не нужно, требуется регулировка натяжителя
  • отсутствие подзарядки аккумулятора – определяется по приборам на панели

В остальных случаях устранить свист можно, сняв ролик, заменив его новым расходником. Блеск на рабочей поверхности ремня свидетельствует о его частом проскальзывании, от масла отслаивается корд, а вот трещины при нормальном натяжении ремня на нем заметить значительно сложнее.

Демонтаж

Перед тем, как поменять ролик натяжителя ремня генератора, необходимо ослабить клиноременную передачу:

  • болт регулировочный ролика натяжного ослабляется до тех пор, пока не удастся снять ремень
  • вместе с ним ослабляются 2 – 3 гайки планки натяжной (обычно на 10 и 13)

Рис. 7 Демонтаж ролика

Установка нового ролика

Меняя износившийся натяжной ролик ремня генератора собственными силами, необходимо учесть нюансы:

  • отбор мощности с выходного вала ДВС происходит на несколько вспомогательных устройств машины
  • на большинстве авто клиноременная передача общая для всех указанных потребителей
  • поэтому усилие натяжения, максимально допустимый прогиб ремня и место замера этого прогиба не одинаковы для машин разных производителей и, даже модификаций в их ассортименте

Поэтому предварительно следует изучить руководство пользователя, уточнив эти три параметра.

Устанавливается ролик в обратном порядке вышеприведенной инструкции:

  1. подшипник надевается на посадочное место
  2. ролик фиксируется болтом
  3. тягой производится регулировка максимального прогиба при определенном усилии сжатия ремня в конкретном месте клиноременной передачи

Например, у Шеви/Нива прогиб измеряется между шкивами генератора и насоса, его значение необходимо подогнать под 12 мм при усилии 10 кг. Для ЗАЗ СЕНС эта величина снижается до 8 мм при усилии 7,8 кг. Для измерения следует использовать схему:

  • металлическая линейка располагается на нужном участке
  • на ее верхний край цепляется крючок безмена
  • безменом регулируется указанное в инструкции к авто усилие
  • шкала линейки позволяет измерить перемещение по вертикали относительно любой детали под капотом авто

Вместо линейки можно использовать, например, деревянный штапик с приложенной к нему шкалой рулетки.

Рис. 8 Измерение прогиба ремня генератора безменом и рулеткой

Таким образом, следуя приведенным рекомендациям, можно произвести диагностику и заменить ролик с подшипником системы натяжения ремня генератора самостоятельно. Параметры прогиба и усилие давления на ремень при регулировке следует брать из инструкции по эксплуатации конкретного авто.

Как подтянуть ремень генератора

После того как вы обнаружили, что ремень генератора ослаб, лучше не тянуть с этой проблемой и сразу приступить к ее решению, то есть, натянуть ремень. Это несложная работа, с которой можно справиться самостоятельно без наличия профессиональных технических навыков и знаний. Однако, в зависимости от автомобиля, процесс натяжки ремня генератора может отличаться, рассмотрим основные из них.

Это интересно: Оосбенности расшифровки и скрытая информация в маркировке фар для ксенона

Регулировочный винт

Более надежный и современный способ крепления генератора предполагает использование регулировочного винта. На современных иномарках премиум-класса, а также на многих моделях среднего и даже бюджетного ценового сегмента, используется именно такой способ крепления. Чтобы подтянуть ремень генератора, натянутый при помощи регулировочного винта, необходимо:

  1. Ослабить верхнюю или нижнюю затяжку генератора;
  2. Далее произвести один поворот регулировочного винта по часовой стрелки;
  3. Отодвинуть генератор от блока цилиндров, убедившись, что достаточно натянут ремень;
  4. Затянуть гайки, которые крепят генератор.

После этого нужно проверить, насколько хорошо натянут ремень генератора. Если потребуется, выполните натяжку повторно.

Важно: Излишне натянутый ремень генератора может вести к его быстрому износу

Регулировочная планка

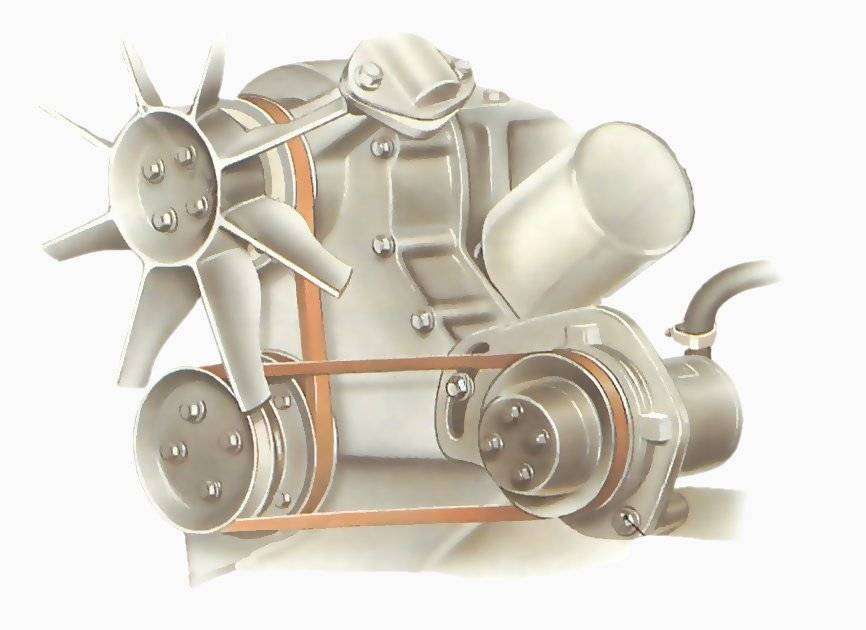

Самый просто механизм для регулировки натяжения ремня генератора — это регулировочная планка. Его можно встретить, чаще, на автомобилях бюджетной ценовой категории.

Генератор с подобным механизмом крепится к блоку или картеру двигателя при помощи длинного винта. С помощью этого винта можно производить передвижение генератора относительно мотора. В качестве механизма регулировки используется планка с прорезью под гайку. Чаще всего данный механизм располагается в верхней части генератора.

Чтобы отрегулировать генератор, закрепленный на планке, необходимо сделать следующее:

  1. Открутить или ослабить саму регулировочную гайку;
  2. При помощи монтировки или другого подобного инструмента отодвинуть генератор от двигателя, чтобы при этом достаточно натянулся ремень;
  3. Далее на планке затягивается ранее ослабленная гайка.
  4. После этого можно проверять, насколько качественно выполнена работа, и достаточно ли натянут ремень.

Важно: Рекомендуется провести также тестирование натяжения после 2-5 минут работы мотора. Запустите двигатель на некоторое время, после чего заглушите его и проверьте натяжение ремня генератора

С помощью ролика

Независимо от метода, использующегося для натяжки, после выполнения задачи коленчатый вал мотора надо провернуть на несколько оборотов.

После этого производится повторная диагностика уровня натяжения. Контрольную проверку допускается выполнить после поездки, но она должна быть недолгой. Процедура регулировки с помощью ролика может отличаться в зависимости от модели авто и иметь свои особенности.

Для выполнения задачи потребуется набор гаечных ключей и инструмент, предназначенный для проворачивания регулировочного подшипника. Инструмент представляет собой ключ, выполненные в виде двух металлических стержней, имеющих диаметр 4 мм.

При отсутствии ключа можно воспользоваться изогнутыми плоскогубцами, процесс регулировки натяжки рассмотрен на примере машины Лада Приора:

Открывается капот автомобиля и находится генераторное устройство.
На нем располагается фиксационный винт, с помощью которого крепится ролик. Его надо ослабить, но не откручивать полностью. Для ослабления используется гаечный ключ на 17.
Затем, используя ключ для регулировки, ролик проворачивается. В зависимости от необходимости (увеличения либо снижения величины натяжения) ролик прокручивается в одну либо другую сторону.
С помощью гаечного ключа после регулировки выполняется фиксация ролика

При настройке важно правильно подобрать усилие натяжки.
Когда процедура завершена, выполняется диагностика правильности работ. Для проверки заводится силовой агрегат и активируется все электрооборудование

Надо включить оптику, магнитолу, печку или систему кондиционирования, дворники, систему подогрева стекол и т. д. Если все приборы функционируют правильно, а приводной ремешок не свистит, то процедура натяжки произведена верно.

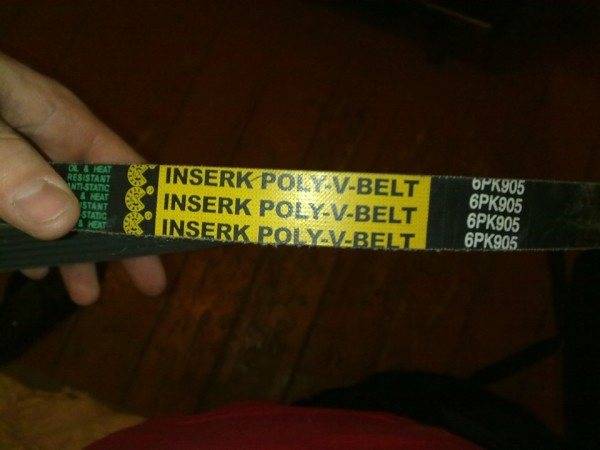

Рекомендации по выбору ремня генератора

Многие автолюбители несерьезно относятся к вопросу выбора РГ – они приходят в магазин и покупают самое дешевое. Но такие изделия не отличаются высоким качеством, а, следовательно, они не много не прослужат. Поэтому чтобы не покупать ремень дважды, необходимо изучить рынок. Ниже приведены популярные производители РГ, продукция которых отличается высоким качеством.

Таблица. Производители ремней генератора.

Название бренда, фотоОписание
ContitechНемецкая компания, производящая резинотехнические изделия для автомобилей. Ремни под брендом Contitech отличаются высокой эластичностью, прочностью и износостойкостью.
GatesИзвестный производитель приводных ремней, шлангов и других автомобильных деталей. Заводы компании расположены по всему миру, но главный офис находится в США.
DaycoЕще одна американская компания, которая выпускает ремни генератора. Dayco за свою многолетнюю историю сумела завоевать большую популярность.
BoschКрупнейшая международная компания по производству расходных материалов для автомобилей (фильтра, ремни и т.д.). Продукция фирмы Bosch отличается высоким качеством и доступной стоимостью.
OptibeltВедущий немецкий производитель ременных приводов, сумевший завоевать рынок автомобильных запчастей. Сейчас продукция компании Optibelt есть практически во всех странах.

Даже одинаковые модели автомобиля могут оснащаться разными ремнями генератора, поэтому при покупке изделия нужно убедиться, что размеры старого и нового ремня совпадают. Дело в том, что генераторы и шкивы на одинаковых моделях могут отличаться в зависимости от установленного двигателя.


Как выбрать ремень генератора

Полная проверка

Полная проверка ремня проводится в тех ситуациях, когда:

  • пробег автомобиля превышает нормативную величину;
  • когда на еще не отработавшем ресурс ремне не удается восстановить его нормальное натяжение.

В этих ситуациях ремень генератора предварительно снимают с двигателя. Новый устанавливают в следующих случаях:

  • если на старом присутствуют механические повреждения: разлохмачивание кромок, срывы зубьев и части ручьевых выступов, надрывы и трещины;
  • наблюдается заметное уменьшение толщины;
  • при недопустимо высоком вытягивании.

Это интересно: Как снять коробку (КПП) ВАЗ-классика

Механические повреждения проверяют визуально. Для более надежного их выявления рекомендуется изгибать ремень в разных направлениях. Для проверки уровня вытягивания следует сравнить новый и старый ремни, которые не должны отличаться по длине.

Ещё кое-что полезное для Вас:

  • Причины возникновения свиста ремня генератора
  • Меняем ремень генератора Renault Logan самостоятельно
  • Диодный мост генератора автомобиля, устройство, принцип действия, выявление неисправностей

Простейшая смена ремня ГРМ на ВАЗ 2110

Ваз 2110 свистит ремень генератора

За свою недолгую жизнь ремень генератора переносит значительные механические нагрузки, поэтому неудивительно, что он быстро изнашивается. В частых случаях ремень генератора разрывается, но это происходит из-за превышения запаса его эксплуатации. Как правило, пробег машины между каждой сменой ремня должен составлять не более 50-60-ти тыс. километров.

Примечание! Специалисты рекомендуют своевременно менять ремни даже в тех случаях, если они визуально в нормальном состоянии.

На самом деле процедура по замене этой детали не предоставляет особых сложностей. Для проведения этих ремонтных работ нужно обзавестись парой гаечных ключей и, конечно же, новым ремнём.

Смена ремня ГРМ на автомобилях с ГУР

Ваз 21102 ремень генератора

К примеру, при внешнем осмотре ремня выявлено, что присутствуют трещины, тогда не обойтись без обязательной замены этой детали. В этом случае ремень генератора проходит через: шкив коленвала, ролик натяжения, вал генераторный, вал насоса ГУР, шкив коленвала. В результате ремень прокручивается слева вокруг двигательной опоры. Для его снятия нужно будет отвернуть опору и приподнять ДВС, только после этого снимается сам ремень.

Ваз 21103 ремень генератора

Работы необходимо выполнять в этой последовательности:

  • ослабляется ремень генератора, откручивается двигательная опора:
  • отвинчивается шкив ГУРа, который при покачиваниях снимается. В результате можно легко достать опорный болт ДВС;
  • приподнимается мотор, при этом ненужно снимать защиту картера. Для осуществления подобной процедуры рекомендуется воспользоваться бутылочным домкратом. Ним придётся работать только через отверстие, предназначенное для слива масла. Если подразумевается работа с помощью колесного домкрата, требуется снимать защиту картера;
  • гайка опоры легко демонтируется, после чего вытягивается ремень генератора (его протаскивают через опору).

Последующий монтаж ремня ГРМ производится в противоположном разбору порядке.

Примечание! Если деталь не заменить вовремя, нарушится работа всей машины.

Короткий ремень генератора ваз 2110

Для успешной самостоятельной замены ремня ГРМ нужно купить необходимый типоразмер. Для ВАЗовской «десятки» хватает длины 1115 миллиметров. Такой ремень должен обеспечиваться шестью ручейками.

Примечание! Натяжение ремня имеет большое значение. Если оно недостаточное, повысится изнашиваемость элемента и ухудшится подзарядка АКБ. В случае с чрезмерной натяжкой ускорится поломка подшипников генератора.

Замена ремня ГРМ на автомобилях без ГУР

Естественно, если возникают какие-либо сбои в функциональности машины, требуется отыскать причины подобного поведения. К примеру, проверку аккумулятора нужно делать, если появляются проблемы по электрической части (освещение и т.д.). Неисправность ремня можно выявить путём оценивания его натяжения.Часть ремня, находящегося между генератором и коленчатым валом, при усилии должна прогибаться на 15-15 миллиметров. Если такой факт не наблюдается, нужно правильно проверить натяжение. Чтобы это осуществить, необходимо ослабить верхние и нижние крепёжные гайки генератора. Только после этого оборудование отводят от блока цилиндров. При помощи таких мер можно спокойно отрегулировать натяжение ремня. Если его нужно ослабить, нужно проворачивать регулировочный болт против стрелки часов.

Примечание! Осуществлять замену ремня ГРМ лучше снизу машины, поэтому необходимо поднять её верхнюю часть и убрать защиту картера на двигателе.

Для выполнения замены требуется ослабить затяжку крепёжных гаек двигателя, выворачивая регулировочный болт. После этого генераторное оборудование по максимуму перемещается к блоку цилиндров, а изношенный ремень демонтируется. Конечно, отремонтировать любую неполадку машины можно в условиях автосервиса, но мелкие ремонтные работы лучше выполнять при помощи видео и фото своими руками, это также касается замены ремня генератора на машине ВАЗ. Пошаговая инструкция поможет даже новичку-автолюбителю. Выполняя самостоятельный ремонт, есть большая вероятность сэкономить деньги, поскольку цена ремонта на СТО далеко не демократичная.

Инструкция по замене своими руками

Замену ремня генератора Лада Гранта 8 клапанная машина требует так же, как и 16 клапанная после выявления дефектов либо согласно регламенту. Процедуру может выполнить водитель, не имеющий большого опыта ремонтных работ. Достаточно иметь необходимый инструментарий и базовые знания, где находятся компоненты, требующие замены.

Инструменты и материалы

Перед заменой нужно приобрести новый генераторный ремень. Чтобы не ошибиться с выбором, каталожный номер следует посмотреть в инструкции по эксплуатации. Он должен быть 1118-1041020-07. Размер должен быть равен 823 мм.

Покупать следует оригиналы, чтобы не купить подделку или некачественное изделие. На упаковке должна стоять маркировка 6РК 823.Не стоит экономить, покупая более дешевое изделие. Некачественный ремень прослужит недолго, и менять расходник придется раньше, чем это положено по регламенту. Качественные ремни выпускает компания Bosch, Gates.

Также следует купить и ролик натяжителя, если принято решение его тоже менять.

Кроме расходных материалов, нужно приготовить инструментарий:

  • набор ключей;
  • головку TORX E-14;
  • длинную отвертку;
  • домкрат;
  • упор.

Этапы

Процедура замены ремешка генераторной установки на Лада Гранта с кондиционером осложняется тем, что ремешок проходит через опору силового агрегата. Поэтому перед тем как одеть новый ремешок, ее придется демонтировать.

Замена состоит из следующих шагов:

  1. Сначала с помощью ключа на «19» нужно ослабить контргайку ходового винта натяжителя ремешка. Во время откручивания контргайки винт удерживаем головкой на «8».
  2. Для ослабления натяжение ремня ходовой винт вращаем по направлению движения часовой стрелки. Выполняя эти действия, можно регулировать натяжение приводного ремешка вспомогательного оборудования.
  3. Чтобы заменить ремешок, нужно снять правую опору двигателя.
  4. Перебравшись под автомобиль, нужно демонтировать правый и средний защитные щитки моторного отсека.
  5. Затем откручиваем крепления в средней и передней части подкрылка правого переднего колеса. Далее отгибаем подкрылок за тормозной диск колеса.
  6. С помощью домкрата вывешиваем правое переднее колесо и демонтируем его. Теперь крепления подкрылка можно освободить.
  7. На следующем этапе под поддон картера силового агрегата подставляем упор, чтобы он держал вес мотора.
  8. Головкой TORX E-14 выкручиваем винты, с помощью которых опора крепится к кронштейну блока цилиндров силового агрегата. С помощью головки на «17» откручиваем две гайки и болт опоры, который крепит ее к лонжерону кузова.
  9. Демонтируем опору двигателя с подушкой.
  10. Теперь через образовавшийся проем можно снимать ремешок со шкивов вспомогательных агрегатов и вытягивать из подкапотного пространства.
  11. Новый расходник устанавливаем на место изношенного изделия. При этом следует отрегулировать его натяжение с помощью винта натяжного устройства. Прогиб ремешка на промежутке между компрессором кондика и шкива силового агрегата при усилии в 10 килограмм должен находиться в пределах 7-8 мм.
  12. Сборку выполняем в обратном снятию порядке.

На этом замена закончена. Теперь вы знаете, как заменить и как подтянуть ремешок генераторной установки на Лада Гранта.

Когда можно использовать средство от свиста ремня

Приводной ремень издает характерный писк по одной следующих причин:

  • Недостаточное натяжение. Ремни имеют свойство растягиваться со временем, да и натяжной ролик может немного попустится. Для устранения этой причины достаточно лишь заново натянуть ремень до необходимого значения (проверять прогибом усилием пальца).
  • Износ ремня. В процессе эксплуатации ремешки стираются, уменьшается площадь соприкосновения ремня с поверхностью приводных механизмов, и соответственно, увеличивается на него нагрузки. В идеале, такой ремень необходимо менять на новый, поскольку ездить на нем осталось явно недолго.
  • Дубление резины (высыхание). Со временем резиновый ремень теряет свою эластичность, из-за чего хуже прилегает к сцепным поверхностям. Это, в свою очередь, приводит к снижению передаваемого усилия. В этом случае также желательно поменять ремень на новый.

Натяжка или замена навесного ремня в двигателе автомобиля — задача несложная. Однако в некоторых ситуациях это невозможно сделать, и автолюбитель вынужден мириться с неприятным свистом ремешка. В этом случае на помощь может прийти смазка кондиционер для приводных ремней, которую еще иногда называют антискрипом.

Средства от свиста ремня выполняют следующие функции:

  • Размягчает задубевшую резину. Из-за этого ее верхний слой становится мягче, что способствует ему работать с большей эффективностью.
  • Повышает коэффициент трения на соприкасающихся поверхностях ремня и приводных шкивов за счет липкого налета (обычно черного цвета под цвет резины). Ремень становится очень липким, что позволяет надежно закрепиться на всех приводных шкивах и не проскальзывать на них. Иногда автолюбители ошибочно считают этот слой продуктом разложения резины, из которой сделан ремень, в результате использования указанных средств.
  • Увеличивает общий ресурс приводного ремня. Ссохшийся ремень склонен к постоянному проскальзыванию, что увеличивает его и так немалую температуру. Из-за этого в его структуре появляются микротрещины. Размягчение и создание защитного слоя на поверхности ремня уменьшает его износ, и соответственно, продлевает общий ресурс работы.

Однако при всех описанных преимуществах использование средства кондиционера для ремней является лишь временной мерой, способной ненадолго продлить ресурс ремня. Так как очень быстро ремень покрывается пылью и сцепление пропадает. Соответственно, при ближайшей возможности необходимо выполнить натяжку или замену ремешка.

Признаки износа

О необходимости замены могут свидетельствовать следующие признаки:

  • появление свиста при запуске двигателя;
  • повреждение привода;
  • сигнал датчика о низкой производительности генератора;
  • характерные звуки во время работы двигателя на высоких оборотах;
  • смещение шкива.


Признаки износа ремня генератораК визуальным признакам, по которым можно определить необходимость замены РГ, можно отнести:

  • маслянистые пятна на поверхности ремня;
  • появление внутренних нитей;
  • потертости детали;
  • небольшие трещины и другие повреждения ремня.


Дефекты ремня генератора При выявлении хотя бы одного из вышеуказанных признаков нужно провести замену ремня. Чем раньше это сделать, тем меньше вероятность появления серьезных неисправностей.


Ремень износился и требует замены

Основные проблемы с ремнем генератора

Поскольку приводной ремень генератора является гибким, то основные проблемы с ним — обрыв, сильный износ, расслоение и проседание.

Обрыв ремня случается редко, поскольку чтобы произошел разрыв армирующих нитей, нужно значительное усилие. Возникнуть оно может только при заклинивании одного из элементов, приводимого ремнем. К примеру, из-за разрушения подшипника генератора возможно заклинивание ротора с последующим порывом.

Сильный износ происходит со временем, ведь поверхности ремня при передаче усилия трутся о поверхности шкивов. В итоге профиль ремня уменьшается, он все больше проскальзывает, передаточное усилие его падает и генератор перестает выдавать требуемую энергию.

Обрыв автомобильного ремня генератора

Расслоение зачастую получается из-за повреждения шкивов. Нарушение геометрии шкива приводит к тому, что с одной стороны ремень интенсивно изнашивается, армированная нить выходит за края резинового материала, в итоге ремень постепенно разделяется на составные части. Произойти расслоение также может из-за некачественного материала изготовления.

Расслоение ремня генератора автомобиля

Проседание также происходит со временем из-за износа. Изнашиваясь, ремень в диаметре увеличивается, его натяжение ослабевает и появляется проскальзывание. Также проседание может быть вызвано некачественным материалом изготовления. Попадание горюче-смазочных материалов на поверхность ремня часто приводит к изменению физических параметров резины, из-за чего он тоже может просесть.

Основным признаком проблем с ремнем привода генератора является появление сторонних шумов, в частности скрипы и пронзительный визг. Визг обычно появляется из-за проскальзывания ремня относительно шкива, которое зачастую вызвано сильным износом или проседанием.

У авто, где для натяжки применяется натяжной ролик, появление визга может указывать помимо износа ремня также на сильный износ подшипника ролика.

Непродолжительный визг ремня в зимнее время указывает на некачественный материал изготовления. Такой ремень при минусовых температурах значительно теряет эластичность, что приводит к интенсивному износу до тех пор, пока он не прогреется. Такой ремень долго служить не будет.

Конструктивные особенности ремней генератора

Ремень как ключевой элемент передачи крутящего момента от вала на генератор имеет многослойную структуру, которая обеспечивает продолжительную эксплуатацию при высоких механических нагрузках и при больших перепадах температур. Основные составляющие — внешнее покрытие, слой сжатия, волоконный тяговый слой.

Ремень генератора может иметь различное исполнение. В разных моделях легковых автомобилей встречаются:

  • зубчатые ремни постоянного зацепления, которые потенциально обеспечивают наибольшее значение передаваемого вращательного момента;
  •  ремни ручейкового типа с несколькими продольными рабочими ребрами, введение которых обеспечивает повышенную эксплуатационную надежность;
  •  клиновые ремни с трапециевидным поперечным сечением и боковыми рабочими поверхностями (обращение к клиновидной форме обеспечивает увеличение усилия сцепления со шкивами механизма).

Каждый из этих ремней взаимодействует только со своим типом шкива.

Как заменить ремень генератора Гранта

Процесс замены непрост и зависит от комплектации машины: есть ли натяжитель, кондиционер. В последнем случае не обойтись без подъемника и демонтажа опоры двигателя из-за шкива муфты компрессора кондиционера.

У Гранты с кондиционером для установки нужно будет вывешивать колесо и снимать одно крепление ДВС.

Как поменять ремень на Гранте 8 и 16 клапанной без кондиционера и натяжителя

Что потребуется для работы:

  • нож, если надо просто срезать старую деталь;
  • вороток или трещотка с головкой 13;
  • длинная крепкая проволока;
  • плоская отвертка;
  • напарник – можно заменить самому, но с помощником легче.

Шаг 1. Демонтаж

Машина на ровной поверхности, включена нейтралка без ручника. АКБ отсоединен.

Если старый ремень не нужен – режем его в доступном месте и вытаскиваем.

Если старый надо сохранить – делаем все до шага 3.

Замена нужна длиной 8223мм, шестиклиновой. Называется 6РК 823. ФОТО: www.zr.ru

Шаг 2. Убираем крепление генератора

Подбираемся к креплению генератора с головкой 13:

  1. страгиваем на 2-3 витка нижний болт;
  2. ей же полностью выкручиваем верхний болт.

В таком положении переходим к установке. ФОТО: www.zr.ru

Шаг 3. Поднимаем деталь

Прокручиваем генератор вверх. Верхнее крепление становится выше кронштейна, к которому оно прикручивается.

Прижимаем деталь к двигателю. Крепкой проволокой фиксируем. Например, подвешиваем к болту ГБЦ.

В таком положении переходим к установке. ФОТО: www.zr.ruНа данном этапе можно снять старую деталь, если не стали резать. Включаем пятую передачу и толкаем машину назад, отжимая ремень отверткой со шкива привода генератора.

Шаг 4. Установка нового

Натягиваем новый на шкивы.

Установка проходит в положении генератора, когда он прижат к двигателю. ФОТО: www.zr.ru

Включаем пятую передачу, толкаем машину назад, прижимая ремень к шкиву 1 на картинке. Здесь пригодится помощник.

Как только оденем, работаем в обратном порядке:

  • отвязываем генератор;
  • отжимаем его в рабочее положение;
  • возвращаем верхний болт крепления, затягиваем нижний.

Замена ремня генератора на Гранте с кондиционером

Здесь сложнее. Пошагово:

  1. загоняем авто на подъемник или эстакаду;
  2. снимаем натяжитель;
  3. скидываем переднее правое колесо;
  4. подпираем ДВС и демонтируем подушку;
  5. меняем нужную деталь.

Вся проблема в пунктах 5 (муфта компрессора кондиционера) и 7 (правая опора двигателя) – через них проходит наш ремень (номер 6). Остальное: 1-привод вспомогательных устройств, 2/3-натяжитель, 4-генератор. ФОТО: www.zr.ru

Что потребуется

  • новый ремень маркировки 6РК 995;
  • накидные ключи 8, 19;
  • торцевые ключи 8, 10;
  • ключи Torx T20, T27;
  • трещотка с удлинителем и головками Е14, 17.

Шаг 1. Натяжитель

Машина на подъемнике или эстакаде.

Шпильки переднего правого колеса ослаблены.

Открываем капот. Снимаем клеммы с АКБ.

Находим натяжитель, достаем накидные ключи 19 и 8:

  1. 19 накидываем на ходовой винт;
  2. 8 держим контргайку;
  3. страгиваем;
  4. крутим ходовой винт по часовой стрелке – ослабляем натяжение.

Страгиваем контргайку, ослабляем натяжение. ФОТО взяты с: www.zr.ru

Нужны ключи 8, 10. Снимаем:

  • центральный щиток (номера 1, 5, 7);
  • правый щиток (номер 2).

Шаг 3. Колесо

Снимаем переднее правое колесо. Ключами 8, Torx t20, t27 демонтируем подкрылок по схеме.

Для работы с подкрылком нужны три разных ключа. Сняв, получаем доступ к опоре ДВС. ФОТО: www.zr.ru

Шаг 4. Опора двигателя

Готовимся снимать опору движка.

Надежно подпираем двигатель под картер – опора должна принять на себя вес ДВС.

Воротком или трещоткой с головкой Е14 откручиваем винты крепления опоры к двигателю.

Головкой 17 откручиваем винты фиксации опоры к кузову.

Снимаем опору. Убедитесь, что вес двигателя надежно перемещен на упор в картер!!! ФОТО: www.zr.ru

Шаг 5. Демонтаж и установка

Снимаем ремень со шкивов и роликов, вытаскиваем.

Установку нового проводим в обратной последовательности.

Не перепутайте винты крепления опоры к двигателю. Верхний (входит в треугольную часть) короче нижнего!
Перепутать опасно для дальнейшей эксплуатации машины. ФОТО: www.zr.ru

Итоговое натяжение регулировать настройкой натяжителя.

Клиновый, поликлиновый и зубчатый ремень – в чем разница?

Не следует путать приводные ремни навесного оборудования двигателя с зубчатыми ремнями газораспределительного механизма (ГРМ), который синхронизируют работу клапанов в головке блока цилиндров с поршневой системой блока двигателя с помощью распределительного вала (распредвал).

Как правило, зубчатый ремень ГРМ сделан из совершенно другого материала в отличие от приводных ремней генератора и другого вспомогательного оборудования. Также в некоторых автомашинах привод водяной помпы приводит в движение не клиновый или поликлиновый ремень, а зубчатый ремень ГРМ, который из-за особой конструкции двигателя помимо питания водяного насоса синхронизирует работу клапанов с поршнями.

Зубчатый ремень производится из пластикового композитного материала и имеет множество специальных зубьев, которые защищают ремень от проскальзывания. Это необходимо чтобы клапана синхронно работали с поршневой системой и не встретились друг с другом. Ведь если ремень ГРМ проскользнет, собьется синхронизация газораспределительного механизма и двигатель не сможет работать или выйдет из строя.

Ремень ГРМ также имеет свойство растягиваться и имеет максимальный срок службы

К этому ремню необходимо более пристальное внимание, поскольку при его износе и обрыве двигатель машины может серьезно повредиться, что в итоге приведет к огромным денежным тратам

Проверяем состояние ремня генератора сами

Перед тем, как осуществляется замена ремня генератора Лада Гранта

, автовладельцы обычно инспектируют его состояние, чтоб удостовериться, вправду ли необходимо это делать. Замена ремня генератора — форум renault megane (рено меган. Чтоб произвести диагностику, необходимо выполнить обыкновенные деяния. Поначалу нужно включить пятую скорость и выйти из автомобиля, после этого попробовать толкнуть свою Гранту вспять, воздействуя на передний бампер либо боковую стойку, если это будет делать ассистент. При всем этом капот должен быть открыт и во время толкания нужно поглядеть, как ведет себя РГ.

Рекомендуем: Замена сеточки бензонасоса на Калине

Изношенный РГ с повреждениями, неприменимый для эксплуатации

В процессе толкания автомобиля на ремешке не должно быть следов повреждений. Замена ремня грм renault megane с двигателем 1,6. Идет речь о трещинках, расслоении либо обрывах, даже самых малых, хотя это полностью может быть, в особенности при нередкой эксплуатации тс. В этом случае, если в процессе диагностики вы увидели следы повреждений на РГ, это свидетельствует о том, что подтянуть ремень

не получится — требуется егозамена. Аналогичным образом осуществляется диагностика ремешка ГРМ. Если подтягивать РГ и регулировать натяжение на 8-клапанном двигателе не нужно, можно также проверить состояние непосредственно генератора. Ведь если у вас возникли подозрения по поводу качества работы РГ, есть смысл проверить и само устройство. замена ремня генератора своими руками. —. Кроме того, в ходе диагностике можно также проверить ролик натяжителя ремня генератора, с помощью которого ремешок можно натянуть. При наличии сколов на ролике или прочих следов деформации и повреждений, в том числе изменения геометрии, элемент также подлежит замене. На видео ниже представлена подробная инструкция по замене кронштейна, а также ремешка генератора на автомобиле Лада Гранта (автор ролика — Игорь Семенишин).

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
