А.С.Авто Волгоград — Пежо (PSA) — и ПИН-код — ну дела!

Зачем нужен ПИН-код на ПЕЖО (Ситроен)

Так выглядит карта с ПИН-кодом. Должна выдаваться дилером покупателю при продаже автомобиля.

Чтобы прописать новый ключ нужен ПИН-код. Его выдают вместе с автомобилем при покупке, такая серебристая бумажка как лотерейный билетик. Вскрыть в случае крайней нужды! Нашёл человека со сканером, дело за малым, купить на Али ключ и узнать ПИН-код. Началось веселье!

Дилер Пежо А.С.Авто в Волгограде — лучше не связываться!

Скрин дилерского центра А.С. авто в Волгограде.

Сначала они хотели 1500 рублей + прошивка ключа, но после моего звонка на горячую линию ПЕЖО пошли на принцип. Перезвонили мне, пофигистичным голоском сказали, что ничего делать не будут. При этом Валерий (по-моему это имя) жевал какой-то бутерброд.

Для сравнения восстановить ПИН-код в Ростове стоит 600 рублей. Но дать ПИН-код не так выгодно, чем сделать обычный ключ.

Начинаем войну

Телефон обратной связи с сайта Пежо.

Там одна девочка, бедная Диана , отдувается за всю компанию, ей бы Оскара надо дать, так искренне удивлялась что мне никто не звонил и проблема не решена. Казалось ночами плачет горькими слезами за тех, кто ей звонил.

Итак, две недели, 5 звонков, ни к чему не привели. Постоянно обещают разобраться в проблеме в течении двух рабочих дней. Передают информацию начальству, в главный офис в Москве. В общем отговорки.

Скрин первого обращения в группе.

В группе ответили через 5 дней после обращения. 29 апреля я писал, ответили 4 мая. Ну спишем на праздники. Но у человека же нервы!

Тогда они пошевелились, спросили данные мои, сфоткал им ПТС и права. Отправил. Ну и где-то через неделю получил свой ПИН-код на почту. Бонусом было то, что получил его нахаляву. Правда всё это заняло около трёх недель в общей сложности.

Алгоритм действий

1. Звоним на горячую линию, точно описываем ситуацию. Когда звонили, кто ответил, что сказал.
2. Ждём три дня, в этот период перезванивает дилер и говорит, что ему всё-равно, только в мягкой форме.
3. Пишем запрос в службу клиентской поддержки:: http://peugeot-ru-ru.custhelp.com/app/ask Ответить они должны на e-mail поэтому указываем верный.
4. Дублируем ситуацию в группе вконтакте: https://vk.com/peugeotrussia в темах: Вопросы и пожелания по работе дилеров, Проблемы/вопросы/комментарии.
5. Я ещё названивал на горячую линию.

Как устранить или сбросить код неисправности P0346

Некоторые предлагаемые шаги для устранения неполадок и исправления кода ошибки P0346:

1. Проверьте, чтобы проводка не была проложена слишком близко к вторичным компонентам зажигания (катушки, провода свечи зажигания и т.д.).
2. Визуально проверьте проводку датчика на наличие следов горения, обесцвечивания, указывающих на плавление или износ.
3. Осмотрите датчик распредвала на предмет повреждений.
4. Внимательно осмотрите колесо реле через отверстие датчика распределительного вала (по возможности) на наличие недостающих зубьев или повреждений.
5. Если редуктор не виден снаружи двигателя, то визуальный контроль можно провести только путем снятия кулачкового вала или впускного коллектора (в зависимости от конструкции двигателя).
6. Когда выполнены все пункты, а ошибка не ушла, то замените датчик. В большинстве случаев это решит проблему.

Часто замена датчика исправляет код с ошибкой P0346, но не обязательно

Поэтому важно сделать проверку всех пунктов

Диагностика и решение проблем

Датчик положения распределительного вала – это электронное устройство, используемое в двигателе для регистрации частоты вращения распредвала. Эта информация используется модулем управления двигателем (ECM) для управления зажиганием и впрыском топлива.

Датчик положения обнаруживает положение распредвала для идентификации конкретного цилиндра и положение поршня. Система датчиков состоит из вращающейся части, обычно диска, и статической части, фактического датчика.

При работающем двигателе, высокая и низкая части зубьев изменяют зазор с датчиком. Изменение зазора вызывает изменение магнитного поля вблизи датчика. Изменение магнитного поля вызывает изменение напряжения на датчике.

Когда система датчиков положения коленчатого вала (POS) перестает работать. Датчик положения распределительного вала обеспечивает различное управление частями двигателя, используя тактовые сигналы идентификации цилиндров.

Предохранители и реле под капотом

Основной блок находится в моторном отсеке с левой стороны.

Вариант 1 (до 2002 г.в.)

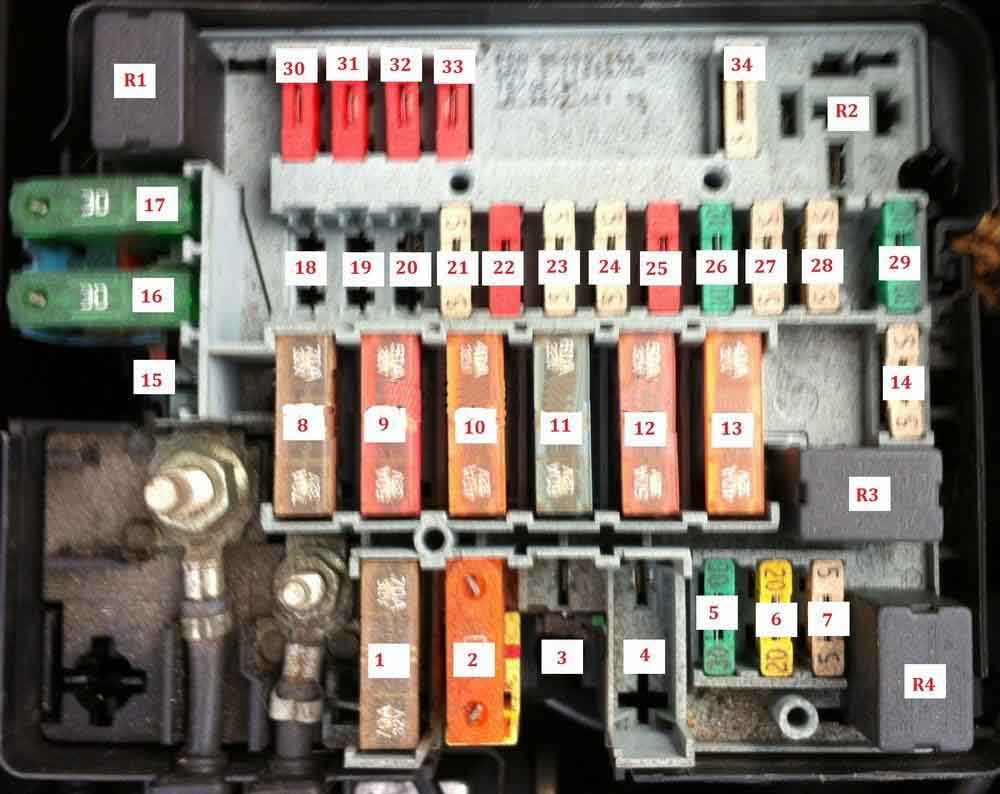

Фото-схема

Описание

R1	Реле противотуманных фар
R2	Реле насоса воздуха (AIR)
R3	Реле управления двигателем
R4	Реле звукового сигнала
F1	(70A) Многофункциональный модуль управления
F2	(40A) Реле 1 вентилятора двигателя охлаждающей жидкости двигателя
F3	(70A) Подогреватель охлаждающей жидкости двигателя-HDi
F4	—
F5	(20A / 30A) Передние противотуманные фары, сигнал, боковые / задние фонари
F6	(5A / 10A / 20A) Кондиционер (AC), дневные ходовые огни, подогрев передних сидений
F7	(5A / 20A) Двигатель вентилятора охлаждающей жидкости двигателя (без переменного тока), реле двигателя вентилятора — некоторые модели (с переменным током)
F8	(70A) Блок предохранителей
F9	(50A) Многофункциональный модуль управления
F10	(40A) Переключатель света
F11	(60A) Блок предохранителей
F12	(50A) переключатель зажигания
F13	(40A) переключатель зажигания
F14	(5A / 30A) Сигнализация, соединитель линии передачи данных (DLC), дневные ходовые огни, омыватели фар
F15	—
F16	(30A) Антиблокировочная система (ABS)
F17	(30A) Антиблокировочная система (ABS)
F18	(20A) Омыватели фар — некоторые модели
F19	—
F20	(15A) Топливный подогреватель-HDi некоторые модели
F21	(5A) Блок управления AC, панель управления функциями AC / нагреватель, модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ
F22	(10A / 30A) Управление двигателем-LPG, задние электрические стеклоподъемники-некоторые модели
F23	(5A) Антиблокировочная система (ABS)
F24	(5A) Управление двигателем, реле таймера свечи накаливания
F25	(10A) Топливный насос, переключатель инерционного отключения топлива (IFS)
F26	(10A / 30A) Управление двигателем, топливный насос
F27	(5A / 10A / 20A) Управление двигателем-HDi, автоматическая коробка передач (AT)
F28	(5A) Нагреватель корпуса дроссельной заслонки
F29	(20A / 30A) Двигатель вентилятора охлаждающей жидкости двигателя — некоторые модели, реле для впрыска вторичного воздуха (AIR)
F30	(10A) Передняя противотуманная фара, правая, передние противотуманные фары с включенной контрольной лампой
F31	(10A) Передняя противотуманная фара слева
F32	(10A) автоматическая коробка передач (AT), разъем для передачи данных (DLC), нагреватель охлаждающей жидкости двигателя HDi, датчик уровня охлаждающей жидкости двигателя, узел впрыска, реверсивная лампа / с, датчик скорости автомобиля (VSS)
F33	(10A) Автоматическая коробка передач (AT)
F34	(5A / 15A) Управление двигателем

Вариант 2 (с 2002 г.в.)

В данном блоке также возможно 2 варианта. Хотя схема может выглядеть по разному, расшифровка одна.

Таблица с обозначением

1	10А Электронный блок свечей накаливания дизельного двигателя, датчик присутствия воды в дизельном топливе, выключатель фонаря заднего хода, датчик скорости, расходомер воздуха дизельного двигателя
2	15А Электромагнитный клапан абсорбера, топливный насос
3	10А Компьютер АБС
4	10А Компьютер автоматической коробки передач, компьютер двигателя
5	Не используется
7	20А Насос омывателя фар
8	20А Реле вентилятора системы охлаждения двигателя, компьютер двигателя, ТНВД дизельного двигателя, регулятор высокого давления топлива в дизельном двигателе, электроклапан двигателя
9	15АЛевая фара ближнего света
10	15А Правая фара ближнего света
11	10А Левая фара дальнего света
12	15А Правая фара дальнего света
13	15А Звуковые сигналы
14	10А Насосы омывателей ветрового и заднего стекол
15	30А Блок подогрева корпуса дроссельной заслонки, ТНВД дизельного двигателя, кислородный датчик, компьютер двигателя, расходомер воздуха, катушка зажигания, электроклапан двигателя, блок подогрева дизельного топлива, форсунки
16	30А Реле компрессора
17	30А Максимальная и малая скорости работы стеклоочистителя
18	40А Электровентилятор системы отопления и вентиляции

Некоторые реле находятся внутри блока.

Реле бензонасоса

Отдельные реле находятся рядом с устройством их обслуживающих. Например, реле на вентилятор охлаждения двигателя.

Макси предохранители

Отдельно (с обратной стороны) располагаются предохранители высокой мощности. Они рассчитаны на большой ток, обеспечивают дополнительную защиту цепей электрооборудования.

Описание

• (20A) Реле вентилятора системы охлаждения
• (70A) Модуль управления ABS
• (30A) Модуль управления ABS
• (70A) Блок предохранителей / релейная пластина, фасция (F9-F12 / F16), многофункциональный модуль управления
• (70A) Блок предохранителей / релейная пластина, фасция (F1 / F4 / F5 / F7 / F14 / F15 / F23)
• (30A) Насос гидроусилителя рулевого управления
• (30A) Включатель зажигания
• (30A) Выходной усилитель аудиоустройства

История модели

В 90-е годы представителем Пежо в сегменте премиум класса был 605-ой, который издалека можно было легко принять за маленький 405-ый. В 1999 году французы показали совершенно новую модель Peugeot 607. Оригинальный дизайн уже нельзя было ни с чем спутать. В 2000 году в салоны попали первые экземпляры флагманского седана, а через два года в линейке моторов появился вариант с 2-литровым турбодизелем семейства HDi.

В 2004 году 607-ой пережил фейслифтинг. Внешние изменения малозначительны: слегка модифицировали передний бампер, окрасили в цвет кузова боковые молдинги, появились новые детали в решетке радиатора и подкорректировали оптику. Тогда же под капотом оказался 6-цилиндровый дизель семейства HDi разработки PSA. С тех пор Пежо 607 выпускался в неизменном виде вплоть до 2010 года.

Коды ошибок – расшифровка стандартных слова для Пежо 308

Штатный компьютер на Пежо 308 все ошибки выводит в виде слов.

Что-то испортилось в датчиках/блоке ЭБУ…

Большинство «типичных фраз» перечислено ниже.

Поломки и неисправности

Слово fault значит «неисправна». К фразе Battery charge прибавляем fault и получаем «невозможность зарядить АКБ». Дальше, Engine oil – это моторное масло. Сообщения level too low либо level warning говорят об утечке. Также ниже метки MIN может находиться уровень тосола – Cooling circuit level.

Итак, у нас есть два субстрата, масло и тосол. Прибавьте к ним и тормозную жидкость – это Brake fluid. Есть ещё два сообщения:

• temperature too high, также и temperature warning – перегрев;
• pressure too low – недостаточное давление.

К жидкости DOT они не относятся.

Фраза «Engine temperature too high» означает перегрев ДВС. Ну а «Engine Management System» – это блок ЭБУ.

В одно слово

Не всегда нужно читать сообщение целиком. Иногда достаточно знать первое слово, чтобы сделать необходимые выводы:

• Child – все блокировки от детей были включены;
• Economy – задействован режим ECO;
• Brakepads – замените тормозные колодки!
• Ice – прогноз появления гололёда;
• Transponder – ключ неисправен либо не подходит;
• Handbrake – ручник включён;
• LowFuel – нет топлива;
• Puncture – шина лопнула;
• PLIPbattery – разряжена батарейка в пульте;
• Overspeed – не превышайте скорость!
• Under-inflation – шины следует подкачать;
• PF clogging – сажевый фильтр подлежит замене (на «дизеле»).

«Сокращениями» можно пользоваться на Пежо 308, а к компьютеру и ошибкам в других авто наш список не относится.

Ещё шесть поломок

К словам ABS, Airbag, EOBD (это OBD), ESP можно добавить слово faulty или fault. И получим неисправность одной из систем. Кстати, Automatic gearbox – это коробка-автомат, а Antipollution system – система очистки выхлопа.

Симптомы неисправности

Основным симптомом появления ошибки P2074 для водителя является подсветка MIL (индикатор неисправности). Также его называют Check engine или просто «горит чек».

Также они могут проявляться как:

1. Загорится контрольная лампа «Check engine» на панели управления (код будет записан в память как неисправность).
2. Двигатель глохнет либо плохо заводится.
3. Плавающие обороты, а также попытки заглохнуть на холостом ходу.
4. Двигатель невозможно разогнать, реакция дроссельной заслонки неотзывчива.
5. Снижение мощности двигателя.
6. Плохой набор скорости.
7. Повышенный расход топлива.
8. В некоторых случаях симптомы могут отсутствовать, кроме сохраненного кода неисправности.

Подготовка к адаптации

Прогрейте двигатель и можете начинать адаптацию! Необходимыми условиями для качественной инициализации дроссельной заслонки и её датчика являются:

• прогретый двигатель (90 °C) и коробка переключения передач;
• АКБ с полной зарядкой и отключенными потребителями энергии;
• положение передних колёс в средней позиции;
• проверить исправность датчика при помощи прибора для контроля сопротивления резистора (благодаря сопротивлению резистора система определяет, на какой угол будет открыта ДЗ);
• вручную проверить надёжность крепления электрического разъёма датчика.

Если все пункты соблюдены и успешно выполнены, приступить к непосредственному перепрограммированию.

В заключении

Если что-то пошло не так, как планировалось, можно прибегнуть к более дорогому способу. А именно – обращение в сервисный центр. Там ситуация решается с помощью диагностики и специального программного обеспечения.

Главная » Разное » Адаптация дроссельной заслонки пежо 308Дроссельная заслонка (ДЗ) – ответственный узел в топливной системе автомобиля. В её обязанности входит дозирование поступающего воздуха для правильного образования воздушно-бензиновой смеси. Это своеобразный клапан между воздушным фильтром и коллектором впуска.

Снятие дросселя на двигателе EP6

1. Электрический разъем
2. Дроссельная заслонка
3. Саморезы крепления с головкой Торекс 30
4. Фиксатор
5. Трубка сбора паров топлива

• Первым делом откручиваем хомут на впускном патрубке у резонатора, далее откручиваем сам патрубок ключом на десять и снимаем его.
• Необходимо открутить болт крепления воздушного корпуса от клапанной крышки
• Теперь весь корпус воздушного фильтра нужно с небольшим усилием приподнять вверх и отвести в сторону аккумулятора, сняв его с направляющих и патрубка дросселя.
• Следующим этапом откручиваем хомут воздушного патрубка дросселя и так же его извлекаем.
• Отключаем шланги возврата картерных газов и трубку сбора паров топлива
• Вывинчиваем 3 длинных самореза, отключаем разъем и снимаем заслонку.
• Собираем все согласно обратной последовательности.

В целом на этом моторе дроссель играет не главную роль, он здесь лишь вспомогательный механизм который работает лишь в экстренных случаях, таких как аварийный режим двигателя, так как впуск воздуха здесь регулируется специальным механизмом подъема клапанов с помощью промежуточного распределительного вала в головке блока.

С моторами EP6DT все чуть сложнее из за интеркулера и его крепления.

В этих моторах снимать корпус воздушного фильтра не нужно, необходимо снять только патрубок от интеркулера (радиатора охлаждения впускного воздуха)Снизу за двигателем воздушный патрубок соединен с дроссельным узлом, хомутом который снабжен головкой на восемь для удобства откручивания.

Если вам понадобилось снять натяжитель цепи, то на двигателе EP6DT, дроссель снимать не требуется как на EP6. Промывку дроссельного узла лучше всего делать очистителем тормозов, он хорошо разъедает закоксовывания и нагар.

Источник

Адаптация дроссельной заслонки и её датчиков

Будьте готовы к снятию клеммы. При адаптации Вам придётся несколько раз отключать питание автомобиля.

Специалисты советуют начинать перенастройку с заслонки. Для этого выполняются следующие действия:

• обесточить автомобиль, сняв «минусовой» провод на АКБ;
• одеть этот же провод на своё место;
• включить зажигание на 30 секунд;
• выключить зажигание;
• включить зажигание и выжать на 20 секунд до конца педаль газа;

Выжмите педаль газа в пол.

Далее подготовить датчик ДПДЗ:

• аккумулятор подсоединён, зажигание включено;
• в течение 10–15 секунд не проводить никаких действий с ключом и педалями;
• выключить зажигание на 1 минуту.

• подсоединить АКБ, обеспечив питанием системы автомобиля;
• включить зажигание и проверить мультиметром наличие напряжения на подходящем к датчику проводе (показание цифр не менее 0,8 V);
• утопить педаль акселератора до конца в пол;
• отпустить педаль через 10–15 секунд;
• произвести запуск двигателя, не трогая педаль газа.

Sagem S2000. Распиновка, Boot-пин и подключение к блоку

Начнём пожалуй с расположения микросхемы EEPROM-памяти. К примеру, если вам нужно добраться до неё, не отмывая всю плату.

Согласно мануалу от Ecuvonix, у этого блока управления, место расположения микросхемы Version 1 (всего существует три варианта). Нужно убрать компаунд, с области, выделенной пунктирной линией.

Теперь о подключении ЭБУ Sagem S2000 на столе, тут есть на что обратить внимание

Справочные материалы от Alientech KTAG

Мануал подключения к ЭБУ Sagem S2000, от Alientech, оправляет нас к изучению 599-го семейства, прибора KTAG:

• Citroen Saxo 2000 1.4 8v VTS KFX (TU3JP) — ECM Sagem S2000 Boot(ST) — Family 599
• Peugeot 106 S2 2000 1.4i 8v KFW — ECM Sagem S2000 Boot(ST) — Family 599
• Peugeot 206 T1 2000 1.4 KFW — ECM Sagem S2000 Boot(ST) — Family 599
• Peugeot 206 T1 2000 1.4i KFW Petrol Euro 2 — ECM Sagem S2000 Boot(ST) — Family 599
• Peugeot 206 T1 2001 1.4i KFW Euro 3 — ECM Sagem S2000 Boot(ST) — Family 599
• Peugeot 307 2001 1.4 8v KFW (TU3JP) — ECM Sagem S2000 Boot(ST) — Family 599

Конструктивные особенности

Типичные представители Е-класса имеют задний или полный привод. Peugeot 607 бывает только переднеприводным. В зависимости от года выпуска и типа двигателя предлагалась 5-ти или 6-ступенчатая механика и 4-х, 5-ти или 6-скоростной автомат.

На передней оси работают стойки Макферсон, а на задней – многорычажная конструкция. Примечательно, что топ-версии имели электронно-управляемые амортизаторы с изменяемыми характеристиками демпфирования.

Сдержанный и элегантный интерьер не в состоянии скрыть своего возраста. С одной стороны – отличные кресла и превосходная шумоизоляция. С другой – неважная эргономика отдельных решений. Вполне современно выглядит только панель управления кондиционером (после рестайлинга обзавелась большим цветным дисплеем). Кнопки на центральной панели слишком маленькие, расположены далеко от водителя и очень близко друг к другу. После рестайлинга они хоть и стали более удобными, но по прежнему требуют слишком много внимания водителя.

Как прочитать ошибки

Для того чтобы считать ошибки необходимо подключиться к портативному или планшетному ПК, а другим концом кабеля к автомобилю через специальный кабель K-line. Рассмотрим, какие инструменты будут необходимы для подключения автомобиля к компьютеру и определения кодов ошибок:

• Кабель K-line.
• Ноутбук или планшет.
• Специальное программное обеспечение.

Для того чтобы подключиться необходимо найти разъем под кабель. Он находится под рулевой колонкой. Теперь необходимо подключить непосредственно сам кабель и потом ЮСБ-разъем.

Оптимальным для использования считаются программы: Open Diag Free, Tyranus Daewoo Scanner, Диагностика ЭСУД (KWP_D) и Chevrolet Explorer v1. 7.

Предисловие

Начиная с 1 января 2000 года во многих странах Европы вступил в силу, новый экологический стандарт — EURO 3, регулирующий содержание токсичных веществ, в выбросах автомобилей. Для Groupe PSA это естественно не было неожиданностью, поскольку модернизация автомобилей и двигателей уже постепенно шла.

Если говорить про автомобили, оснащёнными двигателями серии TU, то изменения коснулись следующих узлов:

• Снижена скорость испарения топлива (изменён материал топливного бака и заливной горловины, уменьшен диаметр заливной горловины, ключ крышки топливного бака нельзя вынуть, если крышка не установлена).
• Каталитический нейтрализатор отработавших газов расположили непосредственно под выпускным коллектором.
• Установили новую, вынесенную, модель масляного фильтра, со съёмным фильтрующим элементом, который обеспечивал высокую степень экологичности.

Внутри , стандарт EURO 3 обозначили как L4 — для пассажирских автомобилей и W4 — для грузопассажирских. В итоге, двигатели TU3JP L3/W3 KFX , после всех изменений получили название TU3JP L4/W4 KFW .

Новый экологический стандарт также наложил свой отпечаток на состав топлива и систему управления двигателем. Компьютер впрыска (ЭБУ), теперь постоянно отслеживал:

• Пропуски воспламенения
• Эффективность каталитического нейтрализатора
• Состояние кислородных датчиков
• Неразрывность цепи электромагнитного клапана продувки бачка абсорбера топливных паров.

Кроме того, блок управления обязательно должен был иметь Бортовую Систему Диагностики EOBD . Эта система предупреждала водителя, с помощью сигнализатора диагностики CHECK ENGINE , о всех неисправностях двигателя, которые могут повлиять на токсичность его работы. Всем этим требованиям, в начале 2000-ых годов, удовлетворяла система Sagem S2000 , которая и пришла на смену устаревшим Sagem SL96 и Bosch MP7.3

Не смотря на довольно длительный срок применения ЭБУ Sagem S2000, в автомобилях разных производителей (Citroen, Peugeot, Renault) и большое количество доступной информации, до сих пор, в интернет пространстве, возникают вопросы о взаимозаменяемости этих блоков и способах чтения/записи программного обеспечения (прошивок) в них. В нескольких статьях (в одну всё не поместилось), я попытаюсь наиболее полно и доступно рассказать о блоках Sagem S2000, на какие автомобили устанавливались, как их отличать друг от друга, на чём собраны и как подключаться.

[Вопрос] BSI Johnson Controls

Опубликовано 30-11-2020 11:01:07 | Сообщения автора | по убыванию | Режим чтения | Google Chrome 86.0.4240.198 | Windows 7

Для просмотра нужна авторизация!

Добрый день специалисты! Знаю, что тема изъедена молью до дыр, но хотелось бы изложить подробно и оставить потомкам, чтобы в будущем не “въехать в забор”. Имея китайский отлом FVDI — AVDI ABRITES 2018 года, полез в прекрасный автомобиль Peugeot 407 в блок BSI — для прописки дополнительных ключей.

Процедура работа Абрикоса такова: 1) Для вычитывания пин-кода авто, необходимо по не понятной причине — вычитать флеш процессора, хотя на самом то деле пин-авто лежит в еепроме в явном виде. 2) Далее идет непонятный процесс конвертации и записи снова в область флеш, это как в идеале. 3) Процесс записи того что вычитал и увал. Дамп остается в каталоге абрикоса, но он с неправильной Контрольной Суммой. Китайский Абрикос записать ранее считанный дамп не сможет — оригинал сможет. По мимо этого сам BSI на момент не правильной записи висит в BootMode, вывести его можно либо тем же самым абрикосом, либо подменой считанной флеш-памятью с правильной КС. Причем еепром сдувать и забивать FF не нужно, если заливается снова нормальная флеш, BSI выходит из режима бута с ранее сохраненной конфигурацией авто. Вы приобритаете легкий испуг и опыт .

Для чего я это все излагаю: Все просто — знания сила, не знание лишние затраты и геморрой. НИКОГДА — слышите? НИКОГДА — не используйте данный инструмент с французами, увы и ах валит блоки. На самом деле, для прописки ключей необходимо использовать китайкую лексию справляется на ура, но это уже другая история.

Так же ищется дамп флешки под иденты: Functional Plan No: 9664058780 Manufacturer: Johnson Controls Functional Product No: 9664059080 Software Index: 05.01 Diagnostic Index: J System: B0 Software edition: 05.51 Software signature: BA.90 Software reference: 9665809580 Programming Date: 21/4/2008 Reprogramming counter: 1 Остался вопрос по чтение процессора easy can4f1m-32, или пересчету КС. Мой дамп с убитой КС, прилагаю.

Диагностика и решение проблем

Проведите осмотр видимых повреждений датчиков, проводки и разъемов. Затем начните диагностическую процедуру с помощью сканера. Чтобы определить, является ли ошибка P2074 единственной, если нет, возможно стоит разобраться сначала с другими кодами неисправности.

Если не обнаружено никаких проблем с поврежденными или корродированными разъемами, выполните тщательный осмотр всей связанной проводки. Отремонтируйте или замените поврежденную проводку по мере необходимости.

Проверьте на наличие засорения воздушный фильтр, повреждения каталитического нейтрализатора

Также стоит обратить внимание на повреждения или отсоединения воздухозаборника, смещение или разрыв вакуумных линий и препятствий во впускном тракте. При необходимости замените шланги, воздуховоды, фильтрующий элемент или вакуумные линии

Проверка датчиков МАР/MAF

Если код остался, проверьте опорное напряжение на разъемах датчиков МАР/MAF. Также проверьте заземление и непрерывность, особенно в сигнальном проводе между PCM и разъемами датчиков. При бесконечном сопротивлении, устраните разрыв в сигнальной цепи МАР/MAF.

Если целостность цепи в норме, проверьте датчик MAP, подав на него вакуум. Напряжение от датчика MAP должно постепенно уменьшаться с 5 вольт до 1 вольта или немного меньше. И возрастать обратно примерно до 5 вольт по мере того, как вакуум сбрасывается. Если напряжение сигнала не изменяется в соответствии со спецификацией производителя, замените датчик MAP.

Часто, показания датчиков MAP могут застрять на уровне 4,5 вольт, независимо от величины приложенного вакуума. Это означает короткое замыкание между сигнальным проводом и 5-вольтовым опорным проводом. При необходимости отремонтируйте проводку, чтобы устранить короткое замыкание.

В некоторых случаях при ошибке P2074, PCM может быть неисправен или находится в процессе выхода из строя. Но это бывает чрезвычайно редко. Поэтому, перед его заменой, лучше еще раз все тщательно проверить.

По принципу русской печки

Нагар возникал преимущественно из-за несоответствия фаз газораспределения, основной причиной которого и было растяжение цепи ГРМ. Растяжение приводило к смещению угла впускного распредвала и, как следствие, обратному выбросу продуктов горения во «впуск». В итоге впускные клапаны обрастали нагаром. При этом росла температура самих клапанов, что только усугубляло ситуацию.

Любой мотор с непосредственным впрыском по принципу работы напоминает русскую печку: горит внизу, а чистить приходится наверху – трубу. Так и с EP6. Форсунка льет топливо непосредственно в камеру сгорания, минуя клапаны (в отличие от впрыска других типов). Именно поэтому очистка клапанов моющими присадками неэффективна – ничего, кроме топливоподающей трубы, ими очистить не получится.

Очистка клапанов производится с полным демонтажом головки блока (хотя возможен вариант и без ее снятия, если конфигурация моторного отсека позволяет). При этом снимают впускной трубопровод и выпускной коллектор. Затем специальной жидкостью с гранулами при помощи пневмопистолета и пистолета, подающего эту жидкость, удаляют нагар. Такой способ очистки допускает производитель. При этом сервисмены (и официальные, и те, что обслуживают постгарантийные машины с большим пробегом) сходятся во мнении о том, что единственный достаточно эффективный способ избавиться от нагара – демонтаж головки и механическая чистка. Надо ли говорить, что такая процедура не из дешевых?

Впрочем, всё это борьба со следствием. А каковы причины?

На моторном заводе в Дуврене, что на севере Франции, начали решать проблему образования нагара с изменения технологического процесса сборки. С 2012 года коленвал стали устанавливать с расчетом на начальное растяжение цепи ГРМ, которое происходит на первых 8000–10 000 км. После этого пробега коленвал занимал условно правильное положение.

Кроме того, начиная с серий EP6 CDT M и EP6 CDT MD (это версии мотора под Евро‑5, созданные в 2013 году для рынков со сложными условиями эксплуатации, включая Россию) мотор дефорсировали (среди прочего изменили степень сжатия с 10,5 до 9,5), снизив мощность до 150 л.с., и подкорректировали углы опережения зажигания. Это дало положительный эффект при работе на некачественном бензине.

В российском представительстве Citroen уверяют, что проблема нагара на клапанах у моторов EP6 FDT современной линейки, соответствующих эконормам Евро‑6, полностью решена: с 2016 года в гарантийный период ни разу не приходилось чистить клапаны.

МНЕНИE ЭКСПЕРТА

У моторов EP6 надежная поршневая группа, поэтому без капитального ремонта (то есть без вмешательства в поршневую), но с регулярными ревизиями ГБЦ такие двигатели способны отработать до 500 000 км.

И такие машины у нас обслуживаются. Причем как с турбомоторами, так и с атмосферниками. Но обычно терпение у владельцев заканчивается раньше, и они продают автомобиль.

Атмосферную версию EP6 я назвал бы более надежной, несмотря на то что у нее есть свои проблемы. Парадокс EP6: чем чаще и дольше вы его эксплуатируете, тем дольше он служит, а если поездки редкие и короткие, то вероятность возникновения неисправностей возрастает.

Первые двигатели EP6 оказались конструктивно сырыми и неприспособленными к нашим условиям эксплуатации. А вот обращений владельцев машин с новым мотором (Евро‑6) пока было мало, причем всё сводилось к обычным работам в рамках ТО.

Техническое описание и расшифровка ошибки P2074

Диагностический код OBD-II P2074 определяется как корреляция положения дроссельной заслонки при повышенной нагрузке не соответствует показаниям датчиков абсолютного давления в коллекторе и массового расхода воздуха. Устанавливается, когда PCM обнаруживает напряжение от датчиков MAP/ MAF, которое не соответствует текущей нагрузке двигателя или положения дроссельной заслонки.

При изменении нагрузки двигателя, давление во впускном коллекторе также изменяется в ответ на изменяющуюся потребность. В результате датчики MAP/ MAF генерируют сигналы напряжения на основе изменений давления. Которые PCM использует для расчета подачи топлива и адаптации к моменту зажигания, чтобы двигатель работал с максимальной эффективностью.

Для контроля точности показаний датчиков MAP/ MAF, PCM использует другие датчики, в первую очередь датчик положения дроссельной заслонки (TPS). Таким образом, если PCM обнаружит «несоответствие» между сигналами от датчиков MAP и TPS. Это распознается как состояние неисправности, и будет установлен код P2074.

При исправно работающей системе, PCM ожидает обнаружить изменение напряжения сигнала от датчиков MAP/ MAF сразу же после изменения положения дроссельной заслонки. Но происходит это, только если датчики MAP/ MAF, TPS и связанные с ними цепи работают правильно.

Все реальные (и надуманные) проблемы мотора Peugeot-Citroen

Соплатформенные Citroen C4 первого поколения и Peugeot 307, которые появились в 2004 году, оказались очень удачными машинами и отлично продавались в России. Во многом – благодаря неприхотливым моторам. Но с рестайлингом 2008 года в гамме появился передовой по тем временам двигатель EP6, разработанный совместно с BMW.

Двигатель EP6 – восьмикратный победитель (с 2007 по 2014 год) международного конкурса International Engine Of The Year Awards в номинации «1,4–1,8 литра». Высокотехнологичность мотора заключалась в непосредственном впрыске, системе бездроссельного регулирования Valvetronic от BMW и использовании Twin-Scroll-турбин с одной улиткой и двумя разноразмерными крыльчатками. Всё это обес­печило высоченный КПД и экономичность. На новых BMW и Mini этот мотор уже не увидишь, а вот покупателям автомобилей Citroen, Peugeot или Opel Grandland X он может встретиться.

На вторичном рынке распространены турбоверсии THP (150 и 156 л.с.), а также атмосферный VTi (120 л.с.).

На волне доверия к французским маркам многие впоследствии пересели на Peugeot 308 и Citroen C4 второй генерации, в моторной линейке которых уже главенствовал EP6. И он подпортил репутацию французского концерна, так как имел массу конструктивных недостатков, часто приводивших к серьезным поломкам и дорогостоящему ремонту. Не в восторге от мотора были и владельцы автомобилей других марок, на которые он устанавливался, в том числе BMW первой серии (116i, 118i), Mini One/Cooper и других.

Первые версии мотора EP6 вживую уже сложно встретить, поэтому поговорим о периоде с 2011 года – тогда двигатель существенно модернизировали, заточив под эконормы Евро‑5. Но надежнее он при этом не стал. Родовых болячек две: образование нагара на клапанах и растяжение цепи ГРМ.

Как быть владельцам Пежо 308 без бортового компьютера

Разъём OBD в 308-х легковушках находится под пепельницей. Или под заглушкой, которую нужно демонтировать (см. фото).

Передача данных идёт по стандартному протоколу OBD-II. Значит, подключаем адаптер, включаем зажигание и считываем сообщение… Но ошибка через OBD выводится в виде цифр.

Софт универсальный и специальный

Универсальный софт способен на многое:

• Считывать параметры с минимальным лагом;
• Читатькоды ошибок;
• Удалять ошибки.

Специальный софт, вдобавок к прочему, умеет менять некоторые параметры, а также отключать и включать разные опции. Пример:

• Citroen Lexia, также Peugeot Planet 2000 – софт под Windows и переходник;
• PSA DiagBox – только софт (нужен переходник Lexia/PP2000).

Штатное ГУ для Пежо и его установка

Штатная автомагнитола пежо 307

Штатное головное устройство для Пежо этого типа создано на платформе Андроид(см.Автомагнитола на андроид: какая лучшая). Оно дает возможность значительно расширить функциональные возможности устройства благодаря следующим составляющим:

• Интернет телевидению;
• Онлайн радио;
• Скайпу;
• Браузерам Гугл и Опера;
• Функции БлакВу с возможностью управления видеорегистратором;
• Функции Торгу Про бортового компьютера OBD2.

Камеры

Автомагнитола дает возможность подключать камеры переднего и заднего вида, тем самым, обеспечивая прекрасное качество изображения в условиях даже слабой освещенности. Функция значительно облегчает парковку.

Функция интеллектуальной парковки

Благодаря парктронику Инкар PT-304 удастся наложить на картинку с камеры заднего вида визуальную информацию, касающуюся расстояния до объектов.

Видеорегистратор

К автомагнитоле данного типа можно легко подключать видеорегистраторы (BlackVue/MuDean). Видео снимается в формате Full HD при частоте 30 кадров в секунду.
