Блок в салоне
Основной блок с предохранителями и реле находится под панелью приборов, со стороны водителя.
Основной блок
Фото пример
Схема
Назначение реле
- (105) Реле электродвигателя вентилятора отопителя — задний (вентиляция)
- (174) Реле очистителя/омывателя заднего стекла
- (30/109) Реле системы управления двигателем
- (18) Реле 1 вспомогательных цепей зажигания
- Резерв
- (22/21) Реле аварийной вентиляции (с повторителя ми указателей поворота на крыше)
- (95) Реле насоса омывателя фар
- (99) Реле прерывистого режима работы очистителя /омывателя лобового стекла
- (36) Зуммер предупреждения о не выключенных фарах
- (53) Реле противотуманных фар
- (53) Реле звукового сигнала
- (167) Реле топливного насоса
Расшифровка предохранителей
| 1 | 10А Левая фара — ближний свет, корректор фар |
| 2 | 10А Правая фара — ближний свет, корректор фар |
| 3 | 10А Лампы подсветки номерного знака |
| 4 | 15А Очиститель /омыватель заднего стекла, реле 2 вспомогательных цепей зажигания, дополнительное оборудование |
| 5 | 15А/20А Очиститель/ омыватель лобового стекла, обогреватели форсунок омывателя лобового стекла (05/01) |
| 6 | 30А Система кондиционирования, электродвигатель вентилятора отопителя |
| 7 | 10А Лампы переднего правого габарита /заднего правого габарита |
| 8 | 10А Лампы переднего левого габарита /заднего левого габарита |
| 9 | 20А Обогрев заднего стекла, обогрев наружного зеркала |
| 10 | 15А Противотуманные фары, противотуманные фонари |
| 11 | 10А левая фара-дальний свет |
| 12 | 10А Правая фара-дальний свет |
| 13 | 10А Звуковой сигнал |
| 14 | 10А Система ABS (c ESP), система управления АКПП, дополнительное оборудование, центральный замок, система поддержания скорости, электропривод стеклоподъемников, электропривод зеркал заднего вида на дверях фонарь(и) заднего хода |
| 15 | 10А Система управления двигателем, обогреватель системы вентиляции картера, система поддержания скорости, датчик скорости автомобиля |
| 16 | 15А Индикатор ABS, лампа подсветки вещевого ящика, указатели поворота, иммобилайзер, комбинация приборов |
| 17 | 10А Дополнительный отопитель |
| 18 | 20А Система управления двигателем, топливный насос |
| 19 | 10А Блок управления электродвигателем вентилятора системы охлаждения, электродвигатель насоса охлаждающей жидкости |
| 20 | 10А Стоп-сигналы |
| 21 | 15А Аудиосистема, диагностический разъем (DLC), лампы освещения салона, навигационная система |
| 22 | 10А Предохранитель прикуривателя, магнитола |
Дополнительный блок предохранителей
Он находится под основным блоком.
Обозначение
| 1 | 15А Разъем питания дополнительного оборудования |
| 2 | 15А Разъем электрооборудования прицепа |
| 3 | 10А Опознавательный плафон на крыше |
| 4 | 20А Дополнительный отопитель (АС V/AH Y/A J T/AU F) |
| 5 | 10А Антиблокировочная система тормозов(ABS) |
| 6 | ЗА Телефон |
| 7 | 15А Такси |
| 8 | 10А Вентилятор на крыше |
| 9 | 15А Аудиосистема, комбинация приборов |
| 10 | 15А Центральный замок |
| 11 | 15А Подогреватель сидений |
| 12 | 30А Обогреватель зеркал заднего вида на дверях, обогреватель заднего стекла |
| 13 | ЗА Телефон (ACV/AH Y/AJT/AU F) |
| 14 | 30А Система кондиционирования — ручное автоматическое управление температурой |
| 15 | 20А Дополнительный отопитель |
Дополнительный блок реле 1
Расположен в верней части основного блока.
Схема
Описание
| 1 | (53) Реле насоса охлаждающей жидкости |
| 2 | (125) Реле системы управления частотой вращения холостого хода (АМ) |
| 3 | (137) Блок управления свечами накаливания (ABL) |
| 4 | (53) Реле 2 вспомогательных цепей зажигания (некоторые модели) |
| 5 | (53) Реле 2 вспомогательных цепей зажигания (AES, с кондиционером) |
| F1 | (30) Предохранитель цепи стеклоподъемников |
| F2 | (15) Блок управления двигателем |
| F3 | (15) Исполнительный механизм |
Дополнительный блок реле 2
Он находится за приборной панелью в центре.
Схема
Обозначение
| 1 | (106) Реле дополнительного отопителя |
| 2 | Переключающее реле динамика аудиосистемы /телефона |
| 3 | (53) Реле электродвигателя вентилятора отопителя — задний (теплый воздух) |
| 4 | (114) Реле электродвигателя вентилятора отопителя-автоматическое управление температурой |
| 5 | (152) Реле клапана охлаждающей жидкости радиатора отопителя (задний отопитель) |
| 6 | (38) Реле привода переключения забора воздуха(кондиционер /отопитель) |
| 7 | (53) Реле генератора (AES, с генератором 150А) |
| 8 | (53) Реле генератора (ACV/AUF, с генератором 150А/АКПП /автоматическим управлением температурой) |
| 9 | (175) Реле выключателя запрещения запуска /реле фонарей заднего хода |
| 10 | (87) Блок управления подключением ступиц колес |
Принцип работы реле
Принцип работы реле свечей накаливания заключается в осуществлении контроля над напряжением, поданным на продукты накаливания, и в способности его регулировки. Также устройство контролирует длительность нагрева и температуру. Работоспособность детали напрямую зависит от показаний датчиков оборотов коленвала и температуры ОЖ.
Современные дизельные устройства выполнены таким образом, что разогрев осуществляется не только перед запуском, но и уже после начала работы мотора. Это позволяет снизить шум при работе двигателя и существенно уменьшить вредные выбросы в атмосферу.
Как происходит зажигание в дизельном моторе
Где находится реле свечей накала, как его проверить и поменять?
Так как данное реле – это электрическое устройство, процесс его проверки заметно упрощается. Для этого вам понадобится мультиметр. Вначале необходимо найти данное реле. Оно может быть выполнено в виде отдельного блока или коробки, которая крепится к кузову автомобиля. Место крепления к кузову называется «массой».
Через это соединение происходит питание от «минусовой» клеммы. Все остальные концы являются плюсовыми. Дополнительную информацию по специальным клеммам реле получает из блока управления двигателем. Блок обрабатывает информацию с температурных датчиков и создает необходимый импульс на вход реле, что и вызывает его замыкание и размыкание. Это указывает на то, что к реле подключается дополнительный пакет проводов.
Читать дальше: Проверка автомобиля по номеру кузова бесплатно
Проще всего, найти это реле можно по проводам, выходящим из свечей. Далее переключите мультиметр на измерение напряжения и измерьте его при включенном зажигании на выходе реле. Для этого один из щупов прижимается к клеммам, выходящим на свечи накаливания, а другую к кузову автомобиля. Напряжение на выходе должно быть не менее 12 вольт. В крайнем случае, замерьте напряжение на клеммах аккумулятора, и если там получается 12 и более, а на реле 11, то оно считается неисправным. Другой способ проверки – это измерение сопротивления между клеммами реле. Делается это индивидуально для каждого вида устройства, так как нормативные значения сопротивлений могут различаться.
Существует и другой – косвенный способ проверки. Для этого свечи выкручиваются, к ним присоединяют провода с реле и включают зажигание. Если свечи начинают греть, то реле считается исправным. В противном случае, неисправны либо свечи, либо само реле.
Чтобы поменять реле, необходимо вначале снять с него провода, ведущие с электронного блока управления и на свечи накаливания. Затем выкручивается его крепление. После этого, место соединения с «массой» нового реле с кузовом тщательно очищается, и на место старого устанавливают новое устройство.
Перед снятием штекеров необходимо запомнить их место установки, иначе есть риск собрать устройство неправильно, из-за чего можно испортить работу, как реле, так и свечей накаливания. Чтобы лишний раз не лезть под капот, рекомендуется также заменить и свечи.
На этом проверка и замена реле свечей накаливания завершена. Как видите, это не сложная процедура и вполне выполнима собственными силами. Желаем вам удачи на дорогах!
В каждом автомобиле имеется своя схема реле свечей накаливания. Она, как и каждая деталь, может выйти из строя и ее придется заменить. Чтобы разобраться с довольно-таки серьезным вопросом, как именно производить замену, необходимо начать с азов.
Пожалуйста, без «лома»
Не будем вдаваться в подробности, как это делается, каким бы увлекательным ни казался такой рассказ желающим самостоятельно выяснить, в каком состоянии свечи накаливания в их автомобиле.
Не будем углубляться и в вопросы замены свечей своими руками, несмотря на то что эта нехитрая на вид процедура может запросто превратиться в захватывающий триллер, если окажется, что старые свечи не желают выкручиваться, а после приложения силы и вовсе обламываются.
Скажем лишь, что, если доведется столкнуться со свечой, не поддающейся выкручиванию, метод «против лома нет приема» применять противопоказано. Специалисты СТО, которые знают, чем это обычно заканчивается, рекомендуют не жалеть WD40, выкручивать свечу на хорошо прогретом двигателе, поворачивая ее вперед-назад. Не получается — дать мотору остыть, не жалеть WD40, снова прогреть мотор, опять крутить свечу туда-обратно — и так до бесконечности. Иногда помогает.
А если это не поможет либо свеча разрушилась, в результате чего одна ее часть все-таки осталась в головке цилиндров? Чтобы не усугубить ситуацию, которая усложнит дальнейшие действия по извлечению свечи или ее обломка, лучше обратить к специалистам, имеющим инструмент и приспособления, предназначенные для этой работы. Мастера есть, их нужно только найти.
Рассматривать вопросы демонтажа, а также последующей установки новой свечи — значит бежать далеко впереди паровоза, ведь, чтобы заменить свечу, для начала надо купить ей замену. А свечи бывают разные по типу — для предкамерных и вихрекамерных дизелей, для моторов с непосредственным впрыском — и отличаются мощностью и временем нагрева до рабочей температуры.
Поэтому замена должна быть адекватной. В противном случае свечи будут разогреваться лишь частично или вообще не станут работать.
Точную информацию, какие свечи используются в конкретном двигателе, следует искать в инструкции по обслуживанию и ремонту, в каталогах взаимозаменяемости свечей производства разных компаний. При отсутствии данных образцом может служить свеча, которой ищется замена.
Хотя при неисправности одной свечи менять все свечи в двигателе комплектом необязательно, желательно все-таки на покупке не экономить. Если в результате длительной эксплуатации комплекта свечей накаливания из строя выходит одна из них, это можно считать сигналом, что ресурс остальных, скорее всего, почти исчерпан, долго они не прослужат, а значит, придется снова лезть в мотор.
В какую сумму в рублях обойдется покупка свечей накаливания отдельных марок для некоторых распространенных автомобилей, можно узнать из таблицы. В ней также приведен диапазон цен от минимума до максимума среди свечей, найденных в предложениях о продаже.
| Flennor | NGK | Bosch | Denso | Beru | ||
| BMW X5 E70 3.0D | 10 | 18 | 18 | 18 | 20 | 10-31 |
| Opel Astra H 1.3 CDTI | 8 | 15 | 16 | 19 | 23 | 8-23 |
| Peugeot 807 2.0 HDI | 8 | 23 | 17 | 17 | 23 | 8-25 |
| Renault Megane III 1.5 dCi | — | 26 | 35 | 40 | 26 | 14-40 |
| VW Passat B7 2.0 TDI | 12 | 19 | 20 | 21 | 24 | 12-53 |
Фото автора и из открытых источников
Автобизнес
Машины целиком и на запчасти можно найти в нашей базе объявлений
С этим читают

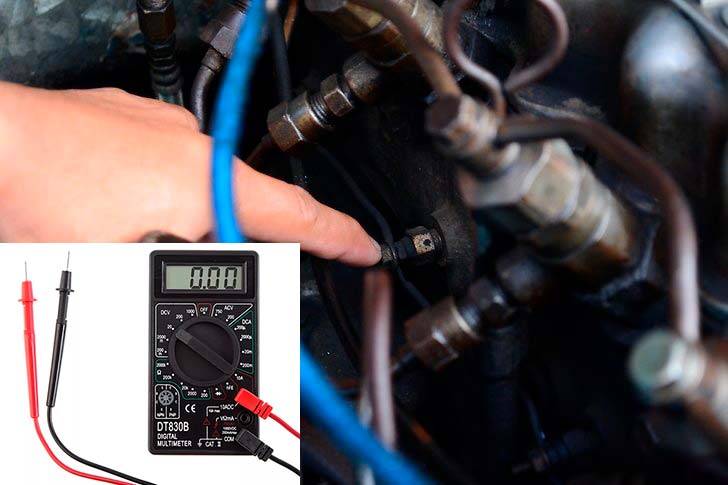

Проверка мультиметром (тестером)
Тестер для проверки свечей накала дизеля используется в трех режимах:
- Замер показания сопротивления;
- Способом прозвона (если поддерживается);
- Замер показания потребляемого тока.
Все способы можно применить, не снимая изделия с двигателя. Но таким образом мы ответим только на вопрос – «исправна свеча или нет». Выяснить в каком она состоянии и причины ее поломки не удастся.
Прозвон цепи
Для проверки способом прозвона необходимо:
- Отсоединить питающий провод от свечи накала;
- Выставить на тестере регулятор в нужное положение;
- Минусовой щуп прижать к блоку двигателя, плюсовой – к электроду.
- Наличие звука указывает на то, что спираль целая.
Если вы используете аналоговый тестер, то нужно ориентироваться по стрелке, ее отклонение указывает на целостность цепи.
Также это можно сделать и на снятой свече, только вместо блока щуп нужно приложить к корпусу изделия.
Первый и третий способы более информативны, но здесь есть свои особенности, которые важно знать
Замер сопротивления
Тут важно понимать принцип взаимосвязи блока ЭБУ с сопротивлением спирали, которое в новой свече накала должно быть в пределах 0.7-1.8 Ом. ЭБУ ориентируется на потребляемый нагревательными элементами ток (А), который в зависимости от их прогрева меняется
Величина тока обратно пропорциональна величине сопротивления
ЭБУ ориентируется на потребляемый нагревательными элементами ток (А), который в зависимости от их прогрева меняется. Величина тока обратно пропорциональна величине сопротивления.
Т.е. свечи накала отключаются тогда, когда их сопротивление в результате нагрева увеличивается, а сила тока, проходящего через спираль, уменьшается. По достижении определенного значения тока на ЭБУ поступается сигнал, что свечи прогреты и их нужно отключить.
Если сопротивление, в результате неисправности нагревательных элементов, завышено (больше номинального), то сила тока уменьшается раньше, чем это необходимо.
В этот момент на ЭБУ поступает сигнал (в нашем случае преждевременный), что свечи накала прогреты и их нужно отключить, что и происходит. При этом температура воздуха в цилиндрах остается не достаточной для уверенного запуска двигателя.
Замер потребляемого тока
Наиболее информативный способ, который предполагает запуск еще холодного двигателя. Т.е. свечи накала снимать не нужно.
Благодаря замеру потребляемого тока можно быстро выявить неисправный нагревательный элемент. При этом достоверность полученного результата будет приближаться к 100%.
Но здесь важно понимать, какие типы свечей накала установлены в двигателе и какой у них нормативный ток потребления. К примеру, если взять стрежневые изделия, то они могут быть однополюсными и двухполюсными
К примеру, если взять стрежневые изделия, то они могут быть однополюсными и двухполюсными.
Первые подключаются по классической схеме – масса на корпусе, отходит один вывод. Потребляют от 5 до 18 А.
Вторые определяются по наличию двух выводов, могут потреблять до 50А.
Чтобы замерить потребляющий ток необходимо в электрическую цепь, питающую свечу накала, последовательно подключить тестер в режиме «амперметр».
Для этого:
- Отключаем от изделия запитывающий провод;
- Переводим мультиметр в режим амперметра;
- Подключаем один щуп к питающему проводу, второй – к центральному выводу свечи накала.
- Потребуется помощник. Заводим автомобиль (двигатель должен быть холодным) и снимаем показания с прибора.
В первые секунды, сопротивление на электроде будет минимальным, так как двигатель еще холодный, соответственно и тестер будет показывать максимальную силу тока.
По мере прогрева свечи, сопротивление в ней будет повышаться, а сила тока падать. Это будет отображаться на приборе. Снижение должно проходить без резких перепадов, постепенно. А затем, на каком-то этапе, ток должен стабилизироваться.
Результаты проверки каждой свечи лучше записывать, чтобы затем их можно было сравнить. Они должны быть максимально идентичными.
Если поведение какой-то свечи накала отличается от других, то скорее всего прогреваются только ее середина или кончик. Отсутствие тока будет указывать на обрыв в цепи.
Здесь уже придется выкручивать изделие и повторно проводить проверку, но уже визуально наблюдая процесс накала. Как правило, это уже делается с помощью аккумулятора, подключенного напрямую (смотрите дальше).
Принцип действия
Нагревательные элементы расположены непосредственно в цилиндрах дизельных моторов. Расположены они именно там, где проходит завихрение топливной смеси. Когда водитель автомобиля поворачивает ключ, на свечу подается напряжение. В этот момент она очень эффективно нагревается. Водитель увидит загоревшийся индикатор на приборной панели машины. Для нагрева до рабочих температур нагревательному элементу потребуется порядка 5 секунд. Естественно, это время зависит от того, какая в данный момент температура воздуха.
Далее свеча накаливания уже достаточно нагрелась и работает для того, чтобы достаточно прогреть сами цилиндры и воздух в них. Но этого времени не хватает для того, чтобы эффективно разогреть холодные цилиндры. К тому же воздух постоянно обновляется на холодный снаружи.
Меняем наполнение реле свечей накаливания
Замена реле – процесс довольно-таки простой и его сможет произвести абсолютно любой человек, даже который первый раз заглянул под капот автомобиля. Необходимо отсоединить реле, как это делалось в описании по проверке, то есть отсоединить все клеммы и аккуратно достать реле наружу. Затем желательно прочистить место, где оно было установлено, а также саму деталь, которую вы уже успешно достали. После того, как вы закончили протирать, медленно выкручиваем свечи из реле. Лучше всего, если вы будете работать в специальных перчатках.
Затем тряпкой убираем лишнюю пыль в отверстиях, где были установлены калильные элементы, и начинаем плавно вкручивать новые уже приобретенные свечи для вашего автомобиля
На этот факт необходимо обратить внимание: для каждых автомобилей используются разные типы и модели
При покупке этих деталей вам необходимо проконсультироваться у продавца. После того, как вы вкрутили свечи, установите реле на место и попробуйте завести мотор. Если ваш автомобиль не захотел заводиться, проверьте, все ли клеммы вы подключили. Если ваш автомобиль не завелся и после проверки, то, скорее всего, проблема была не в свечах.
Как проверить свечу накала лампочкой
Принцип проверки свечения свечения с лампочкой
Итак, первый способ проверить свеча накаливания на двигателе (или уже отвинчиваемых) — используйте тестер. Через 21 ват лампочку (подходящие лампы или остановки) припаяны два провода, и один из них касается терминала клемм клеммы (отключенный шнур питания), а другой — клемму аккумулятора. Если лампочка включена, это означает, что нет крекинга нагревательного элемента. Таким образом, продолжите с каждым видом плагина. Если лампочка сияет плохо или вообще не сияет — свеча повреждена. Поскольку неверный метод управления, использующий лампочку, не всегда доступен, и его результаты являются относительными, следующим шагом является проверка с использованием тестера.
Проверка свечи на искру
Проверка свеча накаливания для свечей зажигания аналогична предыдущему методу, происходит только без лампочки и через интенсивную прикосновение к резьбовой части.
Чтобы проверить искру, вам понадобится:
- Метрическая проволока растягивается, лишенная изоляции на концах.
- Отсоедините вилку из шины мощности.
- Один конец провода привинчен к «+» AKB, а другие, касательные движения, присоединяйтесь к среднему электроду.
- Сильное искрение наблюдается на невежественном свете зажигания, и на слабом горячей искре плохо образована.
Из-за опасности использования данного метода он не используется в современных автомобилях с дизельным двигателем, но вы должны знать его, по крайней мере, если вы не контролируете лампочку!
Свечи накала
Если двигатель плохо заводится на холодную, особенно зимой в мороз, но далее не глохнет, первым делом стоит проверить свечи накала и систему предпускогового подогрева в целом. Начиная с +5, даже в целом исправный дизель с неработающей системой подогрева воздуха в камере сгорания будет заводиться плохо. Система в себя включает:
- свечи накала;
- реле разогрева;
- шину, которая соединяет все свечи в единую цепь.
Проверку следует начать со свечей накала. Могу вас заверить в том, что популярный метод проверки с измерения мультиметром сопротивления, является во многом неэффективным тестом. Призван он обнаружить разрыв нагревательного элемента (сопротивление в этом случае будет отсутствовать). Все свечи могут иметь сопротивление, но причина плохого запуска на холодную зимой будет именно в них. При высокой температуре за бортом либо на горячую исправный дизель можно завести и вовсе без свечей накаливания.
В большой мороз предназначение системы предпускового подогрева не только в облегчении запуска, но и в помощи при первых секундах прогрева. После затухания «спиральки» на приборной панели, свечи продолжают еще некоторое время работать
Если вам, пускай и с эфира, удалось запустить ДВС морозным утром, но двигатель еще некоторое время продолжает работать неустойчиво, обязательно уделите внимание диагностике свечей накала
Как проверить
- Свечу необходимо вывернуть из колодца;
- подключите ее напрямую от аккумулятора (массу на корпус свечи, плюс к месту подключения шины) и наблюдайте за разогревом. Исправная свеча в обязательном порядке раскаляется от края, равномерно меняя цвет от нагрева.
Только такая система обеспечит исправный пуск в мороз. В камере сгорания находится лишь кончик свечи. Поэтому свеча, которая при проверке покажет сопротивление, может раскаляться не у основания и быть причиной плохо запуска зимой.
Все свечи должны раскаляться в примерно одинаковом темпе. Если двигатель плохо заводится после остывания, а после запуска несколько секунд дымит и работает неустойчиво, можете смело начинать диагностику со свечей.
Также стоит проверить реле. Возможно, из-за окисления контактов не удается передать достаточный ток для разогрева. Не забывайте о возможности перегорания предохранителя либо повреждении шины. Время разогрева перед пуском зависит от температуры ОЖ. В крайних случаях причины некорректной работы системы могут скрываться в соответствующем датчике.
Топливо
Отечественное топливо на многих АЗС желает лучше. Особенно в мороз, когда запарафинивание топлива приводит к обездвиживанию дизелей. Для вашего же блага будет просьба к сотрудникам АЗС о предъявлении паспорта качества на топливо. Если после заправки на непроверенной АЗС мотор сложно запустить, он глохнет, дымит либо работает неустойчиво – скорей всего проблема в топливе. Только после самостоятельной проверки вы можете быть уверенным не только в том, что мотор запустится после ночевки и не замерзнет при движении по трассе в лютый мороз.
Давление, порция топлива и время впрыска
Частью контура низкого давления является подкачивающая секция в корпусе ТНВД (дополнительно может быть установлен аналог бензинового топливного насоса в баке). Неисправность подкачивающей системы приведет к тому, что стартер каждый раз будет вынужден нагонять давление.
Причиной плохого пуска, того что ДВС глохнет, может быть топливный регулятор ТНВД.
Неправильный УОЗ приводит к неравномерной работе, плохому запуску, мотор дымит либо и вовсе глохнет в некоторых диапазонах работы. Симптомы могут проявляться как на горячую, так и до выхода на рабочую температуру.
Форсунки
Безбожно «льющие» форсунки дополняют причины плохого запуска на холодную. Диагностика:
- отсоедините шланги обратки. Вместо них прикрепите шланги равной длины, на конце которых закрепите обычные шприцы;
- запустите ДВС. Исправные форсунки должны сливать в обратку равное количество топлива. Если по форсункам есть значительный разброс, необходима проверка на стенде и замена неисправных элементов. Возможно, отделаетесь лишь распылителями.
При этом на горячую двигатель запускается нормально, не глохнет, но дымит больше обычного из-за переобогащения смеси. На холодную из выхлопной трубы будет идти дым (не превратившиеся в «туман» капельки топлива, которые поэтому и не сгорели).
NGK Spark Plugs (Eurasia) › Блог › Как проверить свечи накаливания в дизельном двигателе?
Зима близко… Да нет же, мы не о том. Грядущие холода могут принести массу проблем владельцам дизельных автомобилей и подкинуть веселых приключений со свечами накаливания. И если двигатель автомобилей постарше нуждается в их использовании только во время холодного пуска, то на многих современных моторах свечи накаливания могут включаться и во время работы, обеспечивая корректное функционирование продвинутых и технически сложных систем очистки отработавших газов. Советуем заранее проверить работоспособность каждого элемента. А как проверить свечи накаливания — расскажем ниже.
Однако перед тем, как приступить к работам, советуем проверить, при каком температурном режиме происходит нагрев камеры сгорания. Взгляните на символ в виде спирали на приборной панели — он свидетельствует о включении свечей накаливания.
Не доверяйте источникам в интернете, которые дают рекомендации проверить свечи при помощи воздействия тока. Такой метод может быть опасен для здоровья и, в частности, он чреват сильными ожогами. Если свечи накаливания неправильно установлены, это может привести не только к повреждению самой свечи, но и двигателя.
Способ 1Для правильного контроля свечи накаливания необходим клещевой амперметр и корректные точки измерения.
Шаг 1Потребление тока свечами накаливания необходимо проверять с помощью клещевого амперметра в точке присоединения основного источника тока к свечам накаливания. Высчитайте общее потребление тока: если в двигателе находится, например, четыре свечи накаливания и каждая потребляет 5 Ампер, то оно должно составлять 20 Ампер. Если при измерении выявлены более низкие показатели, значит, по крайней мере одна свеча повреждена. Потребление тока варьируется от свечи к свече. Данные обо всех свечах накаливания производства компании NGK Вы найдете на сайте: #
Шаг 2Если вы обнаружили, что одна из свечей повреждена, рекомендуется заменить полностью весь комплект. Если необходимо заменить только поврежденную свечу, проверьте каждую свечу по отдельности. Измерьте сопротивление между клеммой контактной гайки и металлическим корпусом с помощью измерительного прибора, способного определить самое низкое испытательное напряжение.
Способ 2Если нет возможности демонтировать свечи из головки блока, свечи можно проверить с помощью такого прибора, как мультиметр.Отсоедините провод, который подает ток на центральный электрод свечи (это могут быть как отдельные провода для каждой свечи, так и единая шина).Установите прибор в режим тестирования сопротивления (омметр).Соедините плюсовой щуп мультиметра с центральным электродом свечи, а минусовым прикоснитесь к боковой поверхности корпуса. Если стрелка даже не сдвинулась, а показания цифрового дисплея не поменялись, свечу необходимо менять — где-то есть пробой напряжения.Недостаток этого способа один: тестер дополнительно не обозначит вам свечу с низким накалом. Получается, что пробоя нет, а камера сгорания при это все же прогревается недостаточно.
Обратите внимание на показатели приборов, которые рекомендованы производителем NGK | NTK:При проверке металлических стержневых свечей накаливания сопротивление между контактным терминалом (+) и металлическим корпусом (-) не должно быть больше 5 Ом.Для керамических свечей типа CY, CZ сопротивление между контактным терминалом (+) и металлическим корпусом (-) примерно равно 0,3 — 0,8 Ом.У свечей типа CX сопротивление измеряется между контактным терминалом (+) и массовым контактом (-). Рекомендуемая величина — примерно 0,5 Ом
Как проверить реле свечей накала – приборы и правила работы
Один из главных вопросов – как проверить реле свечей накала? Проверятся работа реле при помощи специального приспособления, который называется тестер. Для того чтобы начать проверку работы реле, отсоединим его. Затем берем тестер и подсоединяем к клемме держателя, а также необходимо подсоединить массу. Если напряжение отсутствует, то необходимо проверить, идет ли напряжение от батареи.
Итак, следующим шагом мы подсоединяем наш тестер к противоположной клемме и массе. После этого нехитрого подключения нам необходимо завести автомобиль. Дальше действуем так же, как и при первом соединении. Если напряжения нет, то проверяем напряжение на батарее. Допустим, что напряжение было, тогда нам надо удостовериться в том, что нормально функционирует провод высокого напряжения. Этот провод подключен к свечам накаливания, и если он работает исправно, необходимо менять реле.
Также без всяческих затруднений его можно проверить с помощью такого прибора, как омметр. Для этого проверяем сопротивление между клеммами под номерами 30 и 87, затем надо подать напряжение на клеммы, которые имеют номер 85 и 86. Если после всех необходимых соединений реле не начало функционировать, а сопротивление между 30-ой и 87-ой клеммой не равно нулю, то вся проблема заключается как раз в реле.
