Замена (ремонт) рабочего цилиндра сцепления своими силами

Причины поломок рабочего цилиндра автомобиля

Материал, из которого изготовлен корпус детали, имеет важное значение. Сегодня цилиндры делают не только из стали или чугуна — как раньше

Чаще стали использовать алюминий и даже полимер. Однако такие мягкие изделия не будут отличаться надёжностью.

Ремонт штока сцепления необходим при следующих проблемах:

• утечки (возникают из-за износа уплотнительных колец или при нарушении целостности соединительных трубок);
• трещины на корпусе детали;
• поломки пружины РЦС.

Шток включает в себя несколько составных деталей, каждая из которых может получить повреждение. Толкатель, поршень, манжеты, пружина — всё эти компоненты постоянно под нагрузкой, поэтому вероятность их поломки велика.

Рабочий цилиндр сцепления ВАЗ 2107

РЦС является конечным звеном гидропривода сцепления. Его более частый по сравнению с другими узлами механизма выход из строя связан с повышенными нагрузками, возникающими в результате высокого давления жидкости.

Устройство РЦС

Рабочий цилиндр ВАЗ 2107 состоит из:

• корпуса;
• поршня;
• штока (толкателя);
• пружины;
• защитного колпачка (чехла);
• двух манжет (уплотнительных колец);
• клапана для стравливания воздуха;
• стопорного кольца с шайбой.

Расположение РЦС

В отличие от ГЦС, который расположен в салоне ВАЗ 2107, рабочий цилиндр находится на корпусе картера сцепления и прикручен к нижней части «колокола» двумя болтами. Добраться до него можно только снизу, предварительно сняв защиту двигателя (при её наличии). Поэтому все работы проводятся на смотровой яме или эстакаде.

Признаки неисправности РЦС

Выход РЦС из строя сопровождается следующими симптомами:

• непривычно мягкий ход педали сцепления;
• периодические или постоянные провалы педали сцепления;
• резкое снижение уровня рабочей жидкости в бачке;
• появление следов жидкости под автомобилем в районе коробки переключения скоростей;
• трудности при переключении скоростей, сопровождающиеся хрустом (скрежетом) в КПП.

Эти признаки могут быть следствием и других неисправностей (всего механизма сцепления, ГЦС, коробки переключения скоростей и пр.). Поэтому перед началом работ по замене или ремонту РЦС нужно убедиться, что «виноват» именно он. Для этого его следует внимательно осмотреть. Если на корпусе цилиндра, на его штоке или шланге обнаружатся следы рабочей жидкости , можно начинать демонтаж РЦС.

Основные неисправности РЦС

Основная часть РЦС изготовлена из прочной стали, поэтому полностью его меняют лишь при серьёзных механических повреждениях. В остальных случаях можно ограничиться ремонтом. Наиболее часто цилиндра выходит из строя из-за износа уплотнительных колец поршня, защитного чехла, неисправностей клапана выпуска воздуха и повреждением шланга, соединяющего цилиндр и трубопровод.

Ремонтный комплект для РЦС

Любую вышедшую из строя деталь можно приобрести отдельно. Однако при замене манжет целесообразнее купить ремонтный комплект, включающий три резиновых уплотнителя и защитный чехол. Для классических моделей ВАЗ ремкомплекты выпускаются под следующими каталожными номерами:

Стоимость такого набора составляет порядка 50 руб.

Механизм сцепления автомобиля ВАЗ 2106

Описание конструкции

Все вы знаете, что в ногах водителя установлена педаль сцепления. Некоторым этого достаточно, дальше они не углубляются. Но если уж решили взяться за ремонт, то придется изучить всю остальную цепочку. На автомобиле ВАЗ 2106, как и на всей остальной классике, привод сцепления гидравлический. От педали приводится в движение шток главного цилиндра, который перемещает небольшой поршень в себе.

К этому цилиндру подключен расширительный бачок. На 2106 и схожих моделях ВАЗ он находится на перегородке между подкапотным пространством и салоном. Стоит отметить, что на девятках и более новых машинах расширительный бачок устанавливали непосредственно на корпусе цилиндра – значительная экономия места и небольшое увеличение надежности. Ведь резиновые трубки имеют свойство изнашиваться, пропускают тормозную жидкость.

Поломки сцепления

Сцепление может выйти из строя по нескольким причинам:

1. Выработка ресурса.
2. Наличие заводского брака.
3. Жесткая эксплуатация.
4. Механические повреждения в процессе эксплуатации.

Очень часто причиной преждевременного выхода из строя элементов сцепления ВАЗ 2106 становится наличие заводского брака и увеличенные нагрузки. В частности, движение по пробкам в городе дает о себе знать довольно скоро.

Симптомы неисправностей

В зависимости от вида поломки могут проявиться такие симптомы:

1. Педаль сцепления проваливается, валы двигателя и КПП не размыкаются.
2. Сцепление работает, но присутствует посторонний звук.
3. Двигатель набирает обороты, а скорость при этом не увеличивается – сцепление буксует.
4. Переключение передач затруднено, сцепление «ведет» – выключается не до конца.
5. Появление течи из расширительного бачка, трубок, цилиндров.

То, что с педалью механически связан главный цилиндр, уже сказали. А вот непосредственно на коробке передач смонтирована вилка сцепления и рабочий цилиндр. При помощи этих механизмов производится перемещение выжимного подшипника по оси первичного вала.

Как работает привод сцепления

Принцип работы всего механизма привода сцепления на автомобиле ВАЗ 2106 заключается в следующем:

1. Водитель нажимает на педаль.
2. Происходит перемещение штока и вместе с ним поршня в цилиндре.
3. Нарастает давление в трубопроводе между главным и рабочим цилиндрами.
4. За счет возросшего давления в рабочем цилиндре происходит перемещение поршня и штока, который приводит в движение вилку сцепления.

После всего этого диск сцепления ВАЗ 2106 и корзина отдаляются друг от друга, коленчатый вал не вращает первичный. Следовательно, автомобиль не движется. А теперь о процедуре проведения ремонта.

Lada 2107 , 241 тыс. без капиталки › Logbook › Ремонт педали сцепления и замена рабочего цилиндра ВАЗ-2107

Всем привет! По весне начало периодически при трогании с места на 1-й передаче жестко “колбасить” сцепление с коробкой, более мягкая работа педалями сцепления и газа не помогала. Сами передачи переключались нормально, правда, на холостом еще с момента покупки что-то позванивало и звон этот только усиливался, а при выжиме он пропадал — грешил на подшипник первичного вала; также, замечал, что педаль иногда становится то легкой, то тяжелой, замена потекшего ГЦС, вроде бы как, на это не повлияла; и на трассе был небольшой гул снизу, когда жмешь на газ…

Решил, все-таки, съездить в сервис — там послушали коробку и мост на подъемнике, мастер прокатился — сказали, что воя редуктора нет, шумят подшипники в коробке (были меняны старый владельцем на 120 тыс. пробега), вибрацию при переключении заметили, но сказали что “ничего страшного, может подшипник криво ложиться, будет ут убивать-звоните хуже — приезжайте”.Так что, решил повременить с заменой сцепления (и, возможно, подшипников коробки) и все проверить. Для начала, заменить рабочий цилиндр сцепления, который подтекал еще с момента покупки автомобиля и был давно уже в планах. Также докупил новый толкатель, медные колечки-прокладки под шланг, кронштейн пружины, так как при последнем осмотре заметил выработку на нем.

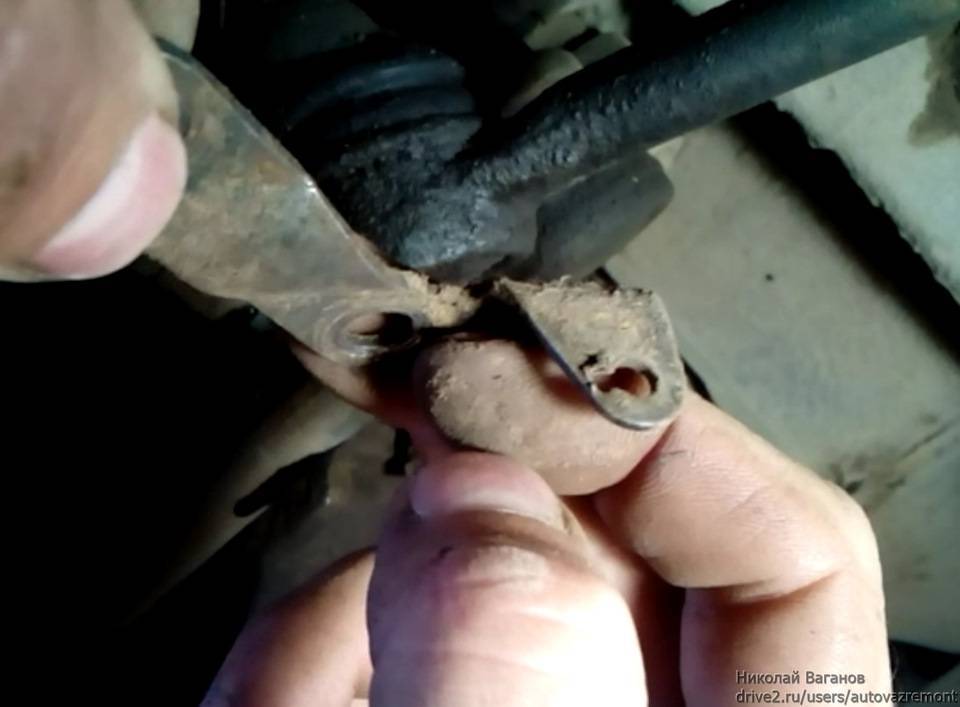

Залез под машину, а там — пружины уже нет).

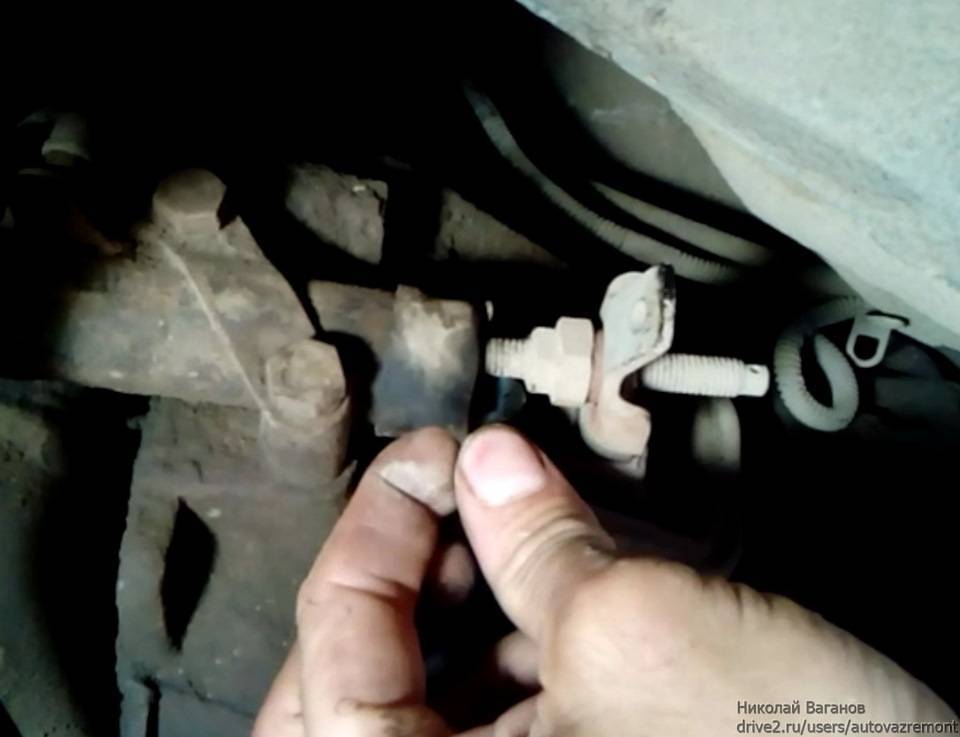

Свободный ход вилки был в пределах нормы — 4-5 мм.

Колпачок давно уже порван, но жидкость в данный момент не текла — обычно зимой уходило понемногу.Открутил цилиндр и снял пластину — выработка имелась, но пружина еще не дотерла до конца, поэтому непонятно как она могла соскочить.

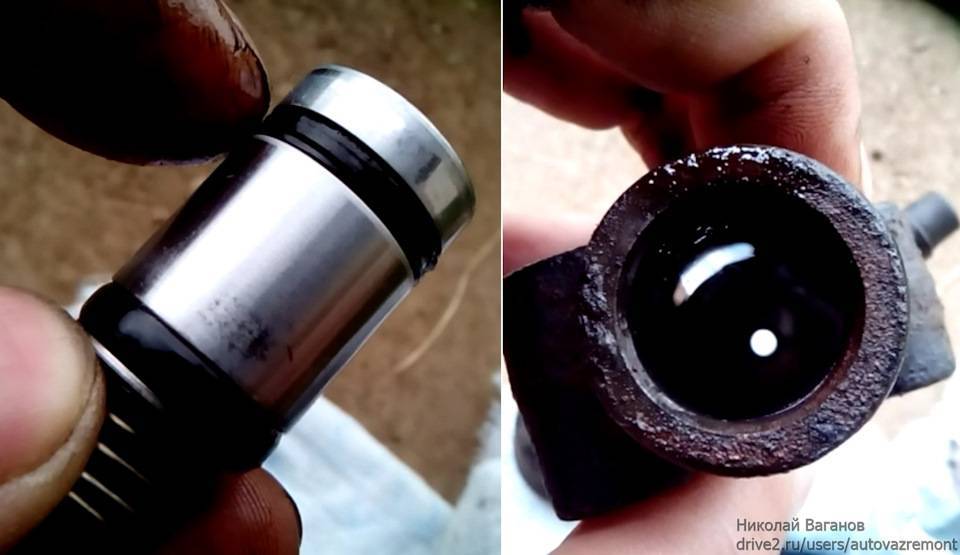

Разобрал старый цилиндр — на поршеньке имелись небольшие потертости и риски, но в общем был в неплохом состоянии, а вот крайняя уплотнительная резинка была хорошо так порвана — поэтому и давило жидкость, цилиндр тоже почти в норме, но участок зеркала в конце, где стоял порванный колпачок и входит толкатель, была в ржавчине, так что поршень могло хорошо так “прикусывать”.

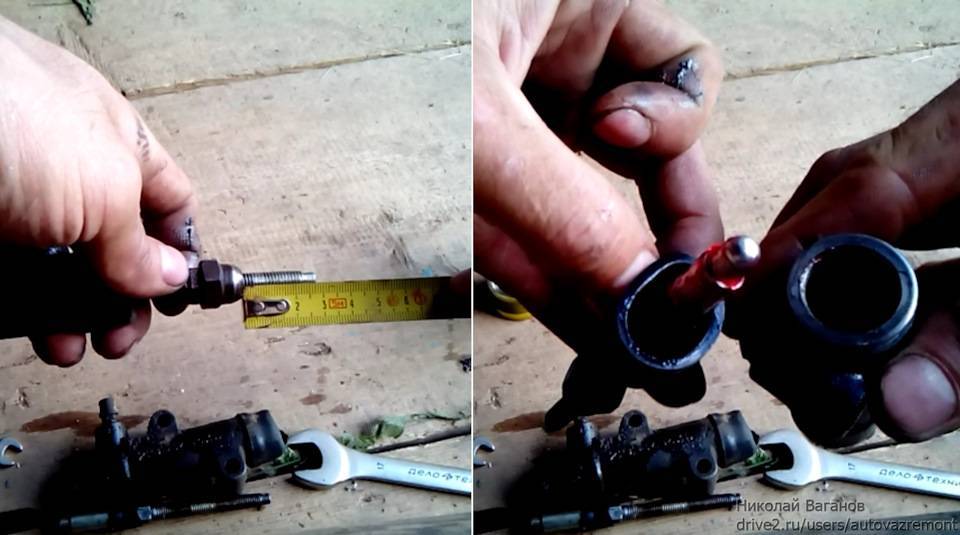

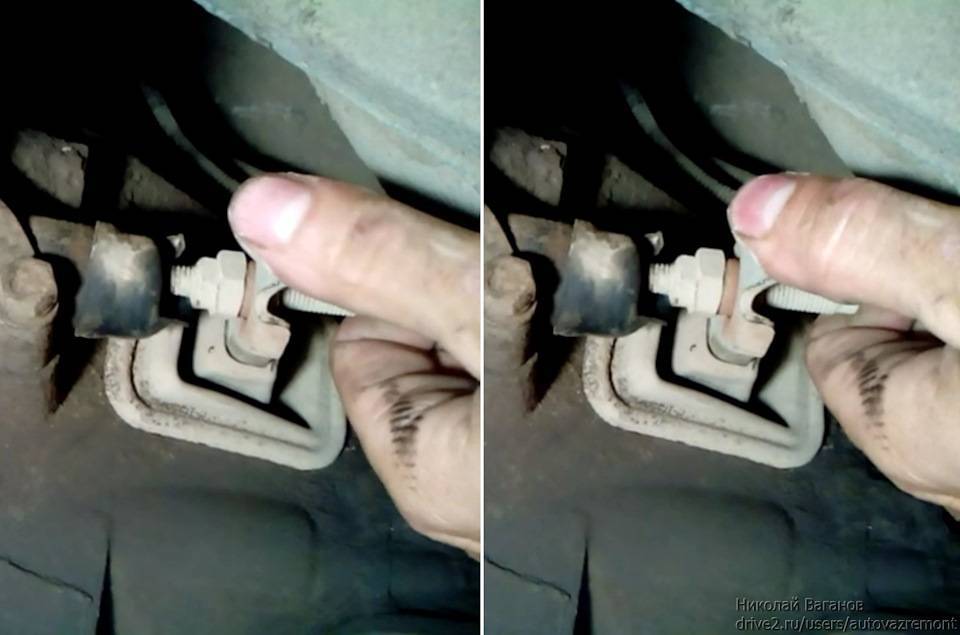

Измерил расстояние на штоке, где стояла регулировочная гайка с контр-гайкой и перенес их на новый шток, чтоб потом не регулировать, также проверил наличие смазки под колпачком.

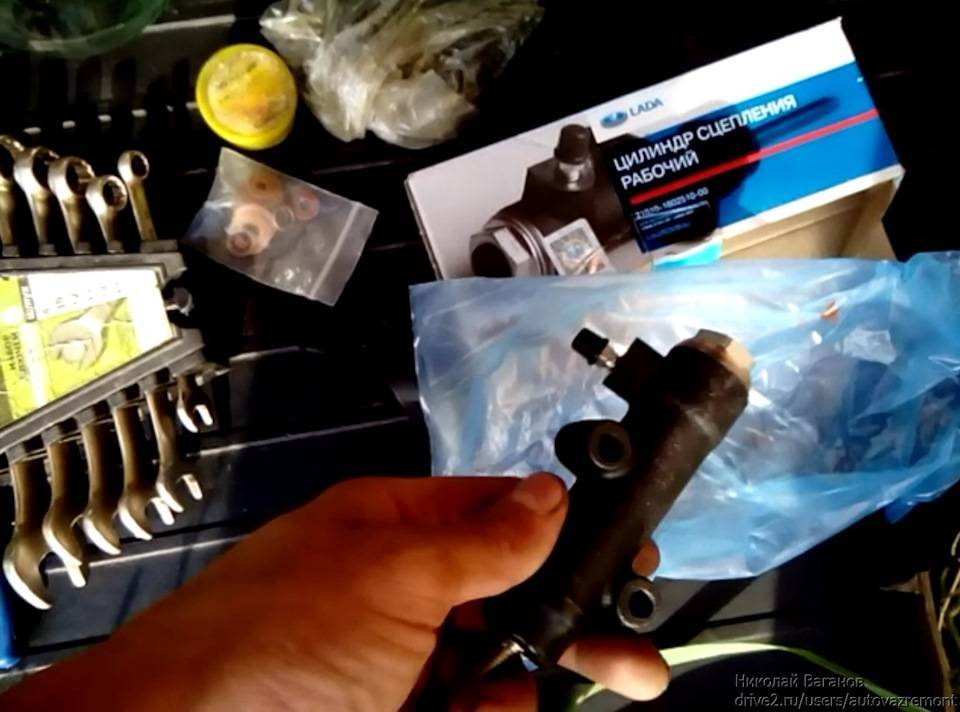

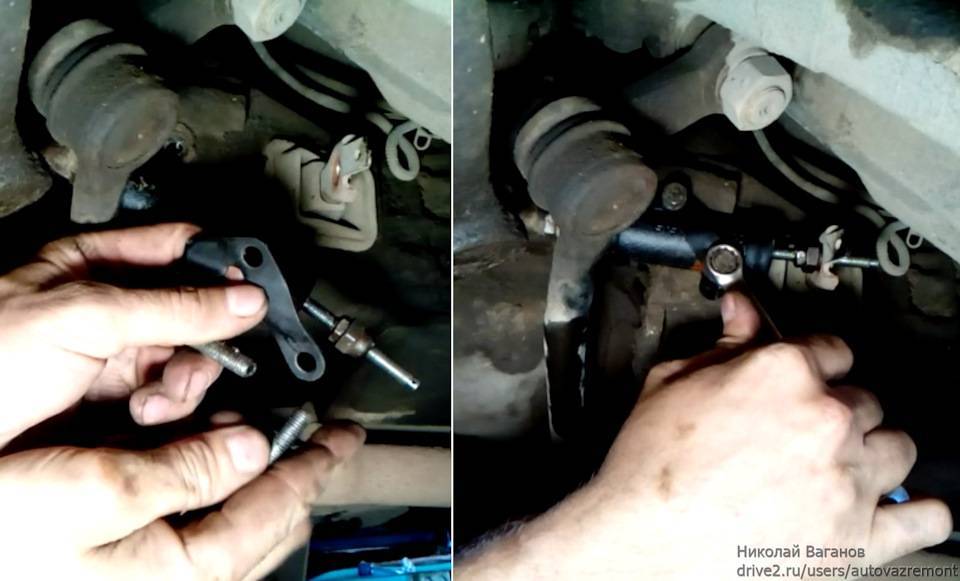

Поставил новый цилиндр с новой пластиной на место. Пружину заказал по интернету, так как в магазине отсутствовала.

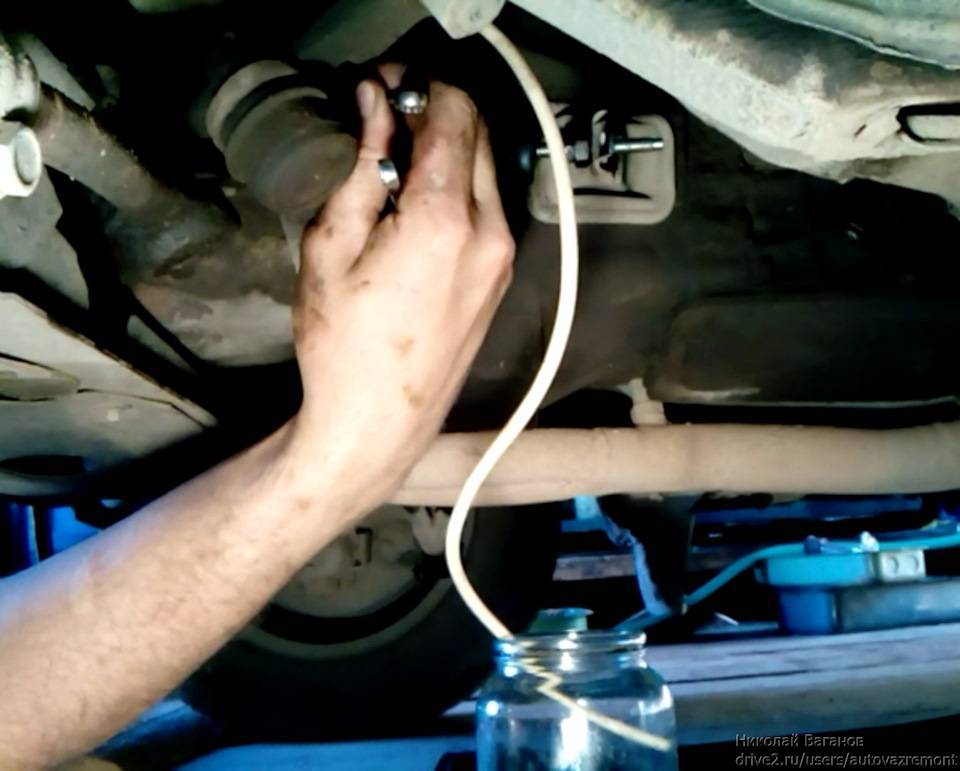

Прокачал сцепление. Старая капельница куда-то пропала, пришлось использовать подвернувшуюся трубку.

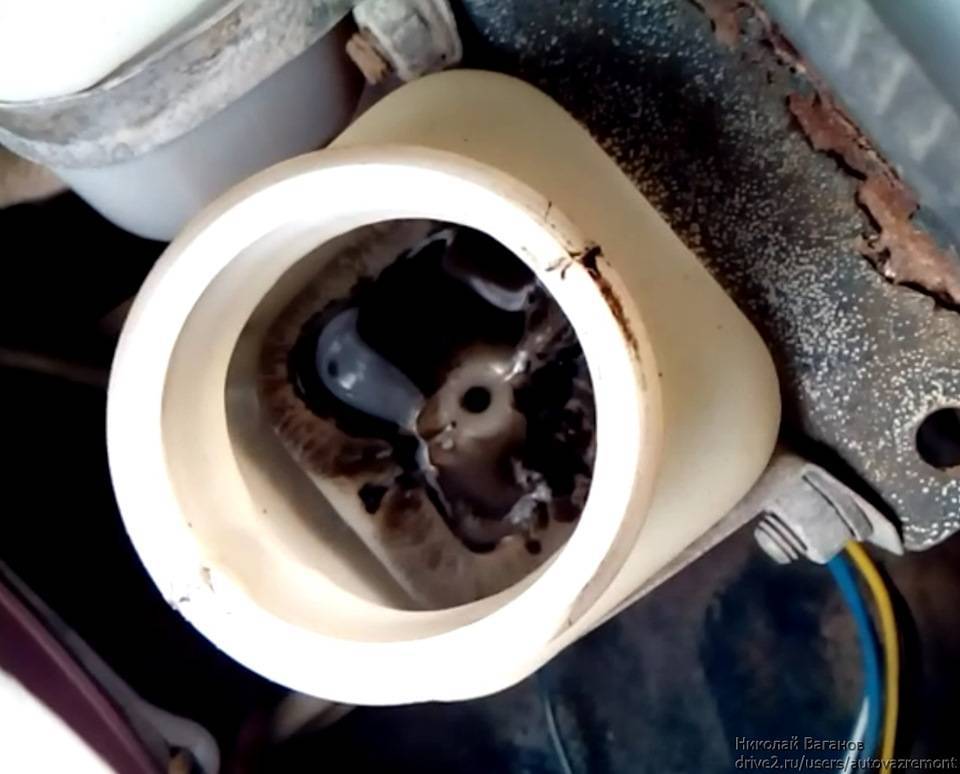

При сливе жидкости обнаружился черный осадок на дне бачка, то ли от нового ГЦС, то ли от нового шланга к нему, а может и от старого РЦС. Непонятно, жидкость менялась в прошлом году, даже со старой такого не наблюдалось. Хорошенько протер тряпочкой перед заливкой.

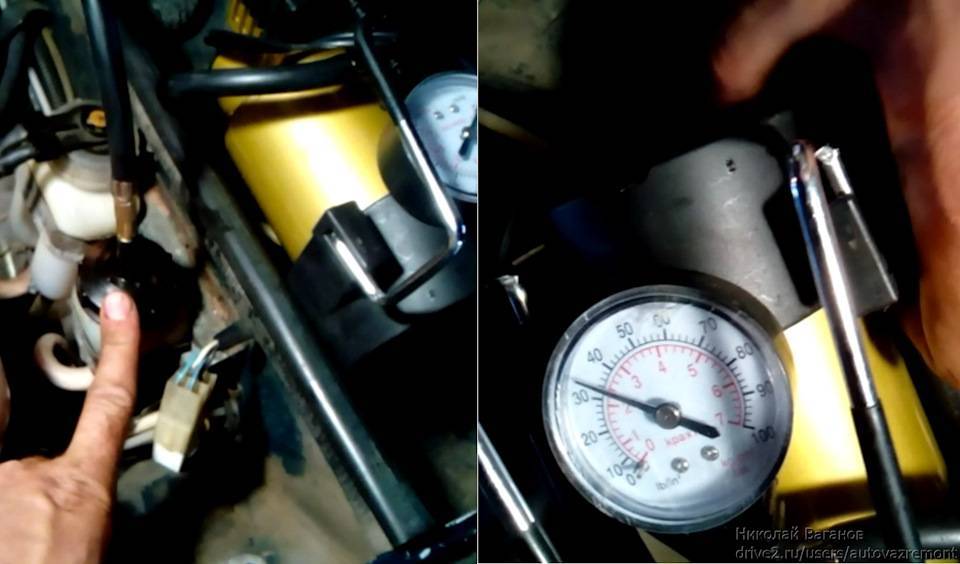

В этот раз попробовал прокачать с помощью насоса для шин: давно уже пылилась ненужная крышка от бачка, просверлил в ней отверстие, вставил ниппель от бескамерки, вырезал уплотнительное колечко, залил жидкость в бачок, закрутил крышку и накачал 2-3 атмосферы.

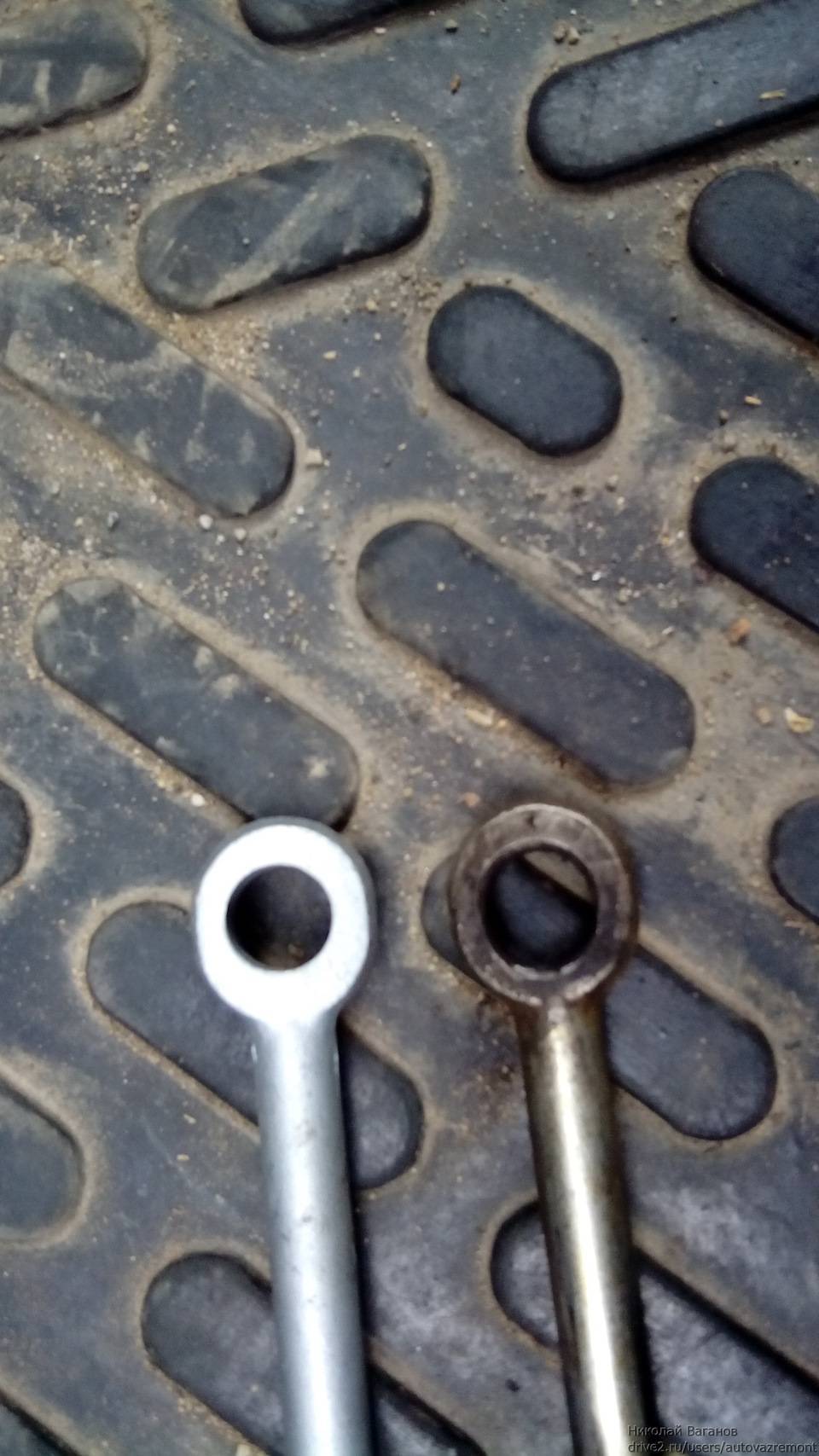

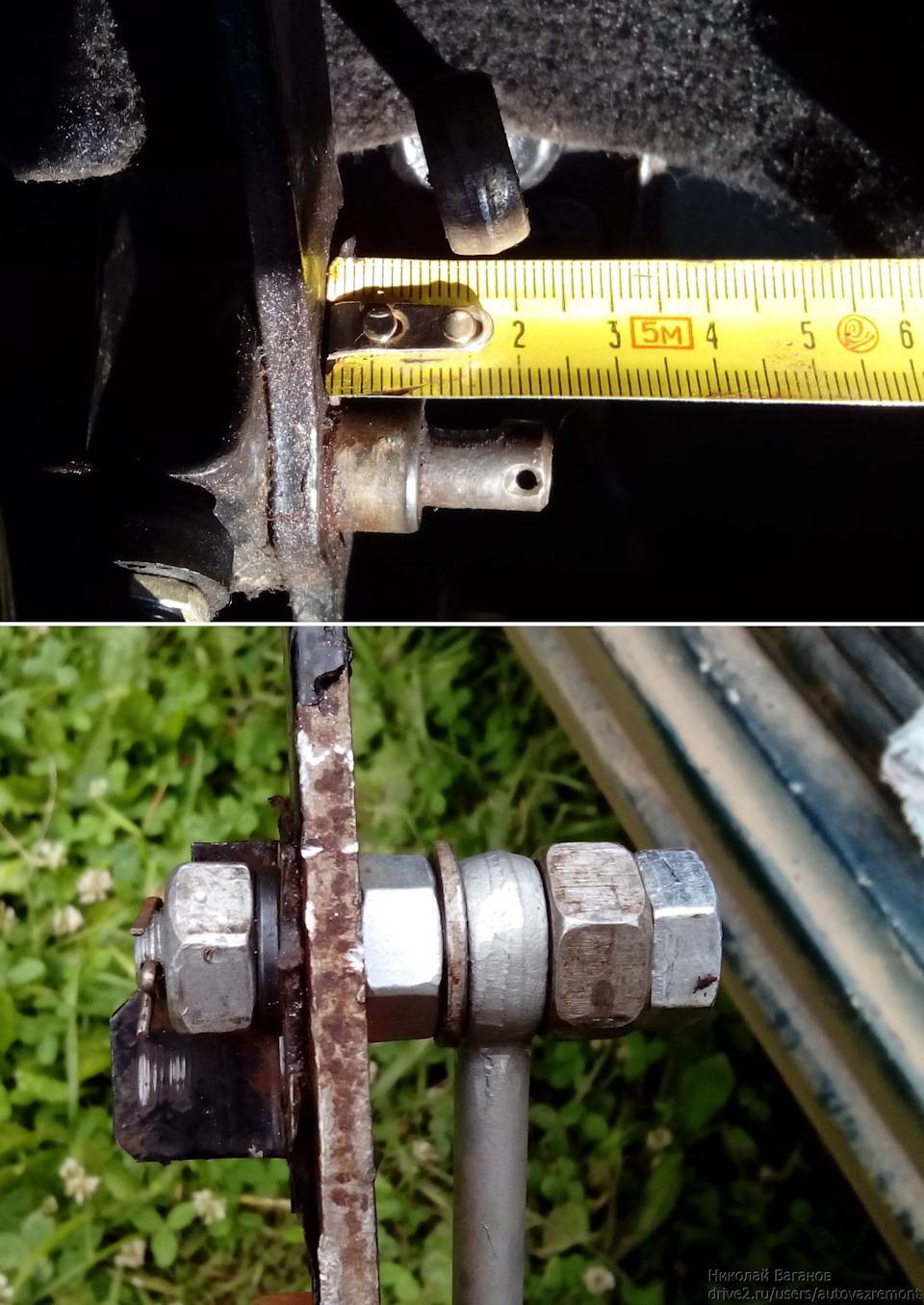

Толкатели в продаже были, а вот педаль отдельно не продается, только педальный узел в сборе, поиск на разборках тоже не дал результата — везде были с выработкой.Решил это дело высверлить и закрутить болт вместо пальца, как раз нашелся подходящий от подвески одинакового диаметра 10 мм.

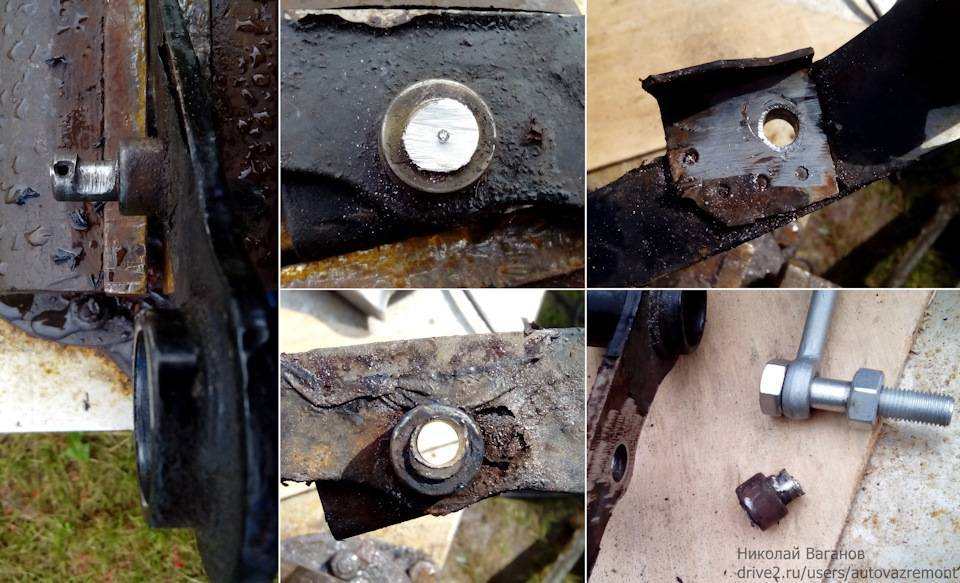

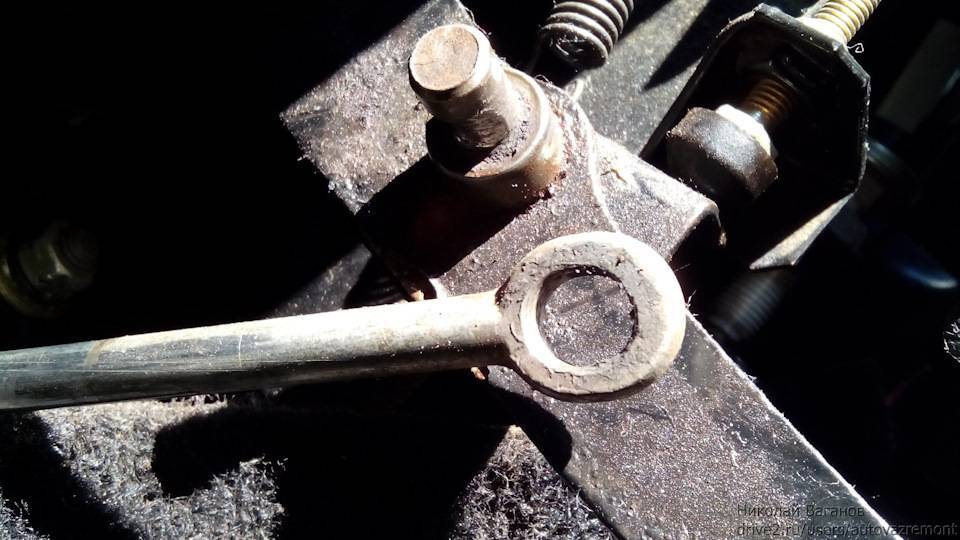

Сначала пытался высверлить основание пальца под резьбу, но ничего не получилось — металл в одном месте очень твердый и сверла тупились, а завальцованный палец выпал сам, так что смело можно было отпиливать его полностью и сверлить насквозь. Шайбами и гайками добиваемся одинакового вылета и расположения толкателя, относительно педали.

Сам болт стянут двумя гайками с гравером к педали, а толкатель свободно вращается по оси. На всякий случай, в болту просверлил отверстие и вставил шплинт, как и в оригинальной конструкции — теперь никуда не денется.

Смазал все трущиеся детали силиконовой смазкой.

Поряд замены сцепления ваз 2107:

1 демонтировать коробку переключения передач

2 в случае, когда надо будет установить прежний нажимной диск, надо отметить взаимное расположение маховика и кожуха диска. Это делается для сохранения балансировки путем установки диска в таком же положении, в каком он находился ранее. Отметку делают черточкой штрихом или краской.

3 далее устанавливаем оправку в отверстие нажимного диска

4 застопорить мощной отверткой маховик, уперев в зубья, от проворачивания его, после чего отворачиваем 6 болтов крепления кожуха нажимного диска сцепления к маховику. Болты демонтируем постепенно, каждый болт на один оборот отворота, и так далее по периметру маховика.

5 теперь демонтируем кожух сцепления в сборе с нажимным диском

6 затем производим снятие ведомого диска вместе с оправой

ваз 2106; ваз 2105; ваз 2107; ваз 2104; ваз 2101

7 после снятия ведомого диска сцепления, производим тщательный его осмотр. При обнаружении трещин, диск бракуется. Также недопускаются износ фрикционных накладок 1; углубление более чем на 0,2 мм заклепок головки 2; замасленность фрикционных накладок; ослабленные заклепки. Необходимо также проверить качество фиксации демпферных пружин 3 в гнездах ступицы ведомого диска. Если пружины сломаны, то диск подлежит замене.

8 далее проверяем ведомый диск на радиальное биение. Если диск двигается по диаметру более, чем на 0,5 мм, то диск также подлежит замене

9 осматриваем рабочие поверхности маховика, а также нажимного диска

Основное внимание следует обратить на следы от перегрева (темное гладкое пятно), глубокие риски, раковины, осколы, задиров, царапин, выбоин, и других следов износа. Заменить узлы при наличии таких дефектов

10 также, визульно оцениваем состояние тарельчатой пружины 1 нажимного диска. При наличии трещин деталь бракуется и подлежит замене. Осмотреть места контакта лепестков пружины с подшипником выключения сцепления на износ . Если износ выше нормы, то весь диск нажимной в сборе подлежит замене. Также, если заклепки 2 деталей кожуха и нажимного диска, диск нажимной в сборе подлежит замене.

Регулировка сцепления автомобилей ВАЗ 2107, 2105, 2104

Правильная и четкая работа сцепления на автомобилях ВАЗ 2107, 2105, 2104 обеспечивается определенными регулировками его привода. Их две: регулировка зазора между толкателем и поршнем главного цилиндра сцепления и регулировка свободного хода педали сцепления.

Регулировка зазора между толкателем и поршнем

Зазор между толкателем и поршнем главного цилиндра сцепления составляет 0,1 – 0,5 мм. Он регулируется вращением ограничителя свободного хода педали сцепления. При этом у педали сцепления образуется некоторый свободный ход 0,4 – 2,0 мм, который водитель выбирает, начиная нажимать на педаль.

Зазор между толкателем и поршнем, свободный ход педали сцепления автомобилей ВАЗ 2104, 2105, 2107

Измеряется он линейкой или рулеткой, которая устанавливается от пола до середины нижней части площадки педали. Рукой перемещаем площадку относительно шкалы линейки, нажимая педаль. Если зазор имеется, вначале педаль перемещается очень легко, а потом уже с трудом. Если зазора нет, немного выворачиваем ограничитель хода педали. Добиваемся, чтобы свободный ход по линейке укладывался в требуемые два миллиметра.

Этот зазор необходим для полного выключения сцепления. Если он отсутствует, то поршень не сможет до конца возвращаться в заднее положение при отпускании педали и в рабочей полости главного цилиндра, и во всем приводе будет оставаться избыточное давление. В результате сцепление не будет полностью выключаться, так как выжимной подшипник будет давить на лепестки нажимной пружины, и диски будут пробуксовывать (не полностью прижиматься к маховику). Увеличение данного зазора приведет к тому, что сцепление не будет полностью выключаться и будет «вести» (диски не до конца отходят от маховика).

Всё про главный цилиндр сцепления

Один из элементов гидравлической системы сцепления – главный цилиндр сцепления (ГЦС), участвующий в передаче усилия с педали на вилку выключения сцепления, прижимающую подшипник к лепестковой пружине корзины. Это один из двух цилиндров, обеспечивающих работу всего гидропривода.

Конструкция и принцип работы ГЦС

В принципе, конструкция главного цилиндра достаточно простая:

• от педали через толкатель (10) на шток (8) передается усилие,
• поршень (14) продвигается вперед, при этом перекрывая клапан (С), от которого жидкость из сжимаемой части цилиндра может перетечь в бачок (1),
• жидкость в цилиндре сжимается и выталкивается через штуцер (19) в гидравлическую магистраль к рабочему цилиндру, который уже непосредственно приводит в действие вилку,
• при возврате педали в исходное положение поршень возвращается назад с помощью пружины (18).

Работа гидропривода (неважно, относится это к системе сцепления, тормозной или любой другой) основана на том, что жидкость под давлением практически не сжимается, но при этом мгновенно передает усилие по системе патрубков до нужной точки

Технические характеристики

В характеристиках к главному цилиндру производители указывают такие параметры:

• сторона руля (левый, правый) – имеет значение при асимметричном креплении,
• есть ли в комплекте бачок (ГЦС может продаваться как с бачком, так и без него),
• способ подключения (слева, сверху и т.д.) – помощь при выборе, если в гидроприводе установлены нештатные детали,
• материал корпуса: чугун, алюминий, сталь, полимер,
• размеры корпуса и конструктивных элементов (диаметр штуцера, длина штока).

Эти характеристики можно учитывать как вспомогательную информацию при подборе главного цилиндра на свой автомобиль

Особое внимание автолюбители уделяют материалам изготовления: самым распространенным на сегодня является чугун и алюминий, также довольно много предложений цилиндров с полимерными корпусами. Стальные корпуса встречаются довольно редко, поскольку сталь сочетает в себе высокую цену и сложность обработки

Поломки главного цилиндра сцепления

Простая конструкция и отсутствие сложной «начинки» делают главный цилиндр сцепления устойчивым к поломкам. Основной его враг – время, поскольку даже очень качественные детали изнашиваются от постоянных нагрузок (а нагрузка на сцепление при городском режиме движения на порядок выше, чем при дальних поездках).

Первое, что выходит из строя – резиновые детали. Это пыльники, которые надеваются на шток и защищают цилиндр от попадания в него абразивных частиц, а также уплотнительные манжеты, препятствующие вытеканию жидкости.

Слабым местом является и пружина внутри цилиндра, на которую ложится серьезная нагрузка. От работы и воздействия тормозной жидкости качество металла со временем ухудшается и пружина лопается (иногда разваливаясь на несколько частей).

Для замены износившихся частей продают специальные ремкомплекты ГЦС, в которых есть всё необходимое для обновления и дальнейшей эксплуатации цилиндра.

Ремкомплект ГЦС

Если с эксплуатацией возникли проблемы (вовремя не заменили порванные уплотнители, неправильно установили, не меняли жидкость и т.д.), изнашивается зеркало цилиндра: появляются потертости и задиры на металле, коррозия, после чего главный цилиндр начинает устраивать автолюбителю различные «спецэффекты». В запущенных случаях никакой ремонт не поможет, только замена всей запчасти целиком.

Признаки неисправности ГЦС

Когда с главным цилиндром начинаются проблемы, чаще всего они проявляются утечкой гидравлической жидкости. Когда педаль сцепления начинает плохо срабатывать, первым этапом диагностики будет визуальный осмотр: любые потеки на цилиндре и даже просто слегка увлажненные уплотнители – признак проблемы, требующей решения.

В основном при проблемах с цилиндром начинаются провалы или тугой ход педали сцепления, «залипание» педали в нижнем положении.

Еще одной проблемой ГЦС является засорение отверстий в крышке бачка. Для нормальной работы уровень в бачке цилиндра должен свободно повышаться и понижаться, а для этого в крышке предусмотрены вентиляционные отверстия. Если они забиваются грязью, гидропривод начинает работать с затруднениями: педаль становится более тугой и плохо возвращается в исходное положение.

Пара слов о гидравлической жидкости

В гидроприводе сцепления обычно используется тормозная жидкость, обладающая набором характеристик, оптимально подходящих для данной задачи. Для работы системы важен в первую очередь достаточный уровень жидкости, определить который можно по бачку на главном цилиндре. Если по каким-то причинам тормозной жидкости меньше, ее доливают, не дожидаясь появления проблем.

Настройка сцепления ВАЗ 2106

Проверить правильно ли настроено положение сцепления на автомобиле ВАЗ 2106 можно таким способом.

1. Поставить машину на «нейтралку» и прогреть мотор до рабочей температуры. На заведенном ДВС, не трогая рычаг акселератора, включить позицию «R». Откликом на действие должно быть плавное перемещение рычага без посторонних звуков или чрезмерного усилия.
2. Во время эксплуатации автомобиля, все позиции КПП работают четко, вылеты, скрипы, хрусты отсутствуют.
3. При резком разгоне, набор оборотов двигателя пропорционален ускорению. В случае проскальзывания диска сцепления, мотор начинает раскручиваться без МКПП.

При обнаружении каких-либо неисправностей или неполадок необходимо выполнить более подробную диагностику узла. Возможно потребуется замена диска или ремонт корзины.

Сцепления ВАЗ 2107: устройство

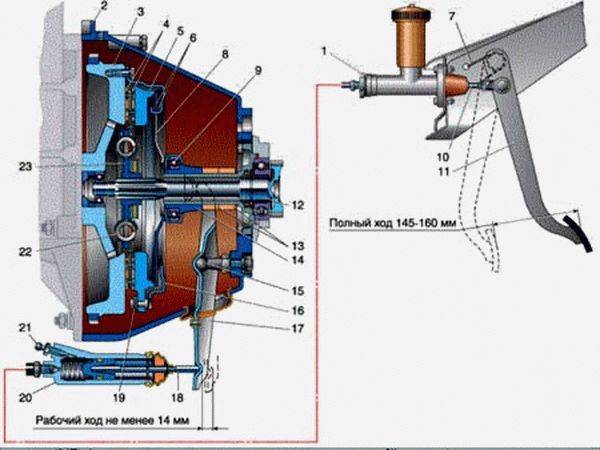

“Семерка” имеет сухое однодисковое сцепление. Главный цилиндр гидропривода сцепления находится непосредственно под педалью, при нажатии на которую двигается толкатель, воздействующий на поршень главного цилиндра, создавая давление. Тормозная жидкость, которой заполнен гидропривод, выдавливается и перетекает в рабочий цилиндр.

Поршень рабочего цилиндра соединен с вилкой сцепления толкателем. При нажатии на педаль последний перемещает вилку, она смещает выжимной подшипник и разъединяет опорный и нажимной диски. В результате крутящий момент с маховика коленвала перестает передаваться на КПП и появляется возможность переключить передачу.

В случае неисправности узла сцепления при нажатии на педаль вал коробки продолжает вращение и переключить передачи становится затруднительно или вовсе невозможно. При неправильной регулировке сцепления диски могут буксовать, что сопровождается их ускоренным износом.

Продолжать эксплуатировать автомобиль с неисправным сцеплением нельзя — могут повредиться как диски сцепления, так и коробка переключения передач. Поэтому при первых признаках неисправности следует заняться его ремонтом и регулировкой.

Когда лучше провести ремонт рабочего цилиндра сцепления?

Замена цилиндра — это крайняя мера. Поступающие в продажу ремкомплекты все менее надёжны. Но определить, подлежит ли деталь ремонту, можно только после снятия и разборки РЦС. Надо проверить внутренние механизмы, особенно сальники и пружину. Если большая часть деталей испорчена, лучше ремонт не проводить. Естественно, на свалку пойдёт и цилиндр, корпус которого имеет даже мелкую трещину. Кроме того, желательно сразу заменять полимерные и алюминиевые модели.

Сначала демонтируют защитный колпачок вместе с толкателем, затем стопорное кольцо и уплотнительные манжеты. После этого можно проверить работу пружины. Следует убедиться в чистоте отверстия штуцера выпуска воздуха, отсутствии повреждений наружной поверхности поршня и внутренней части корпуса РЦС.

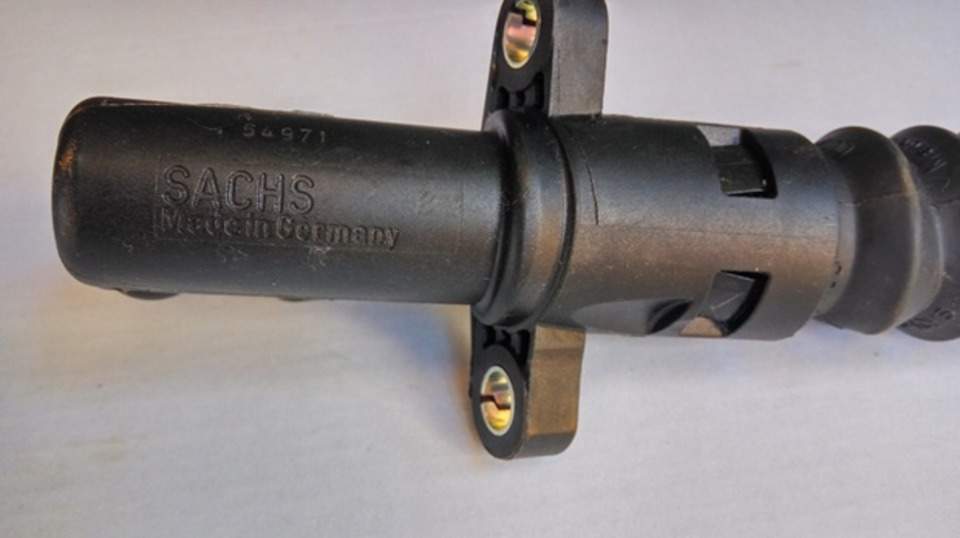

Выбирая новый РЦС, обратите внимание на изделия брендов Sachs, Lukas, Fenox. Эти фирмы давно на рынке, их дет али считаются самыми качественными

Замена цилиндра сцепления: пошаговая инструкция

Мы расскажем об алгоритме, предполагающем снятие и проверку главного цилиндра — не только рабочего. Конечно же, главный цилиндр можно не снимать -тогда будет достаточно залезть под машину и снять только РЦС. Он расположен на самом картере сцепления. Вот только зачем 2 раза проводить ремонт? Может быть неисправен и главный цилиндр, поэтому стоит и его проверить заодно.

Почти на всех моделях авто процедура проводится одинаково.

Подготовим инструменты:

• набор головок, накидных и гаечных ключей — «8», «10», «13», «17»;
• плоскогубцы, молоток;
• медицинская груша для выкачивания жидкости;
• отвёртки.

Готовим чистую тормозную жидкость объёмом1-2 литра. Сливаем жидкость из бачка — её откачиваем грушей. На некоторых моделях также надо демонтировать радиаторный бачок, который держится на металлическом большом хомуте, так как он мешает работать.

Дальнейшие действия:

• снять опустевший бачок сцепления — тоже держится на хомуте, но уже поменьше;
• демонтировать трубки и шланги, обязательно протереть от пыли, грязи;
• открутить крепление алюминиевой трубки ГЦС, снять её;
• снять ГЦС;
• вытащить магистраль, ведущую в РЦС;
• открутить 2 фиксационных болта рабочего цилиндра, снять вместе с креплением пружины, используя плоскогубцы;
• демонтировать РЦС.

Устанавливаем в обратной последовательности. Соединения нового РЦС надо закручивать крепко, чтобы жидкость не уходила. Регулировочные гайки со старого цилиндра можно вывернуть и поставить на новый элемент. Они навинчиваются до того же уровня, что на старом штоке устройстве. Также целесообразно поменять алюминиевые магистрали — тем более, если их качество сомнительно.

После установки нового цилиндра прокачайте гидропривод. К специальному штуцеру для прокачки на РЦС (обычно закрыт защитным колпачком)надо подсоединить шланг, который вторым концом опускается в ёмкость. Перед этим прокачивающий штуцер надо открутить на несколько оборотов — полностью не снимать! Бачок сцепления наполнить жидкостью. Выжимать муфту, пока не перестанут выходить пузырьки воздуха. Если чистая жидкость так и не пошла после 5-6 нажатий, надо отрегулировать привод.

Советуем привлечь помощника. Один человек садится в машину, начинает качать педаль муфты. Второй внимательно следит за качеством жидкости и уровнем бачка.Уровень не должен опускаться чересчур низко, так как это приведёт к повторному завоздушиванию системы. Выжим педали происходит до тех пор, пока весь воздух не выйдет.

Есть и другой способ прокачки, более быстрый. Нужно создать давление внутри бачка сцепления — например, используя накаченную камеру от покрышки. В некоторых случаях, чтобы не возиться с камерой, достаточно дунуть через чистую марлевую тряпку в бачок. Обычно 2-3 наддувов хватает для прокачки гидравлического сцепления на «Жигулях».

Принцип действия системы сцепления

Для передачи крутящего момента ведущим колесам транспортного средства от коленвала мотора предусмотрена трансмиссия, так как прямая передача момента от мотора колесам невыгодна. Автомобиль не сможет поехать без сцепления, а сама работа силового агрегата будет неэффективной.

Для удобной работы силовой установки крутящий момент, снятый с коленвала, предварительно должен измениться в коробке переключения передач (КПП). После этого он переходит на ведущую ось. Поскольку переключение передачи заставляет вращаться шестерни КПП, которые с силой ударяются друг о друга, то сменить передачу можно с трудом. При постоянном подключении коробки к силовому агрегату для полной остановки транспортного средства потребуется остановить и мотор.

Работа сцепления в автомобиле Газель

Нажимной диск сцепления, присоединенный к корпусу, прижимает ведомый диск к маховику. Ступица диска, присоединенная к первичному валу, должна иметь возможность осуществлять по нему свободное движение. Корпус ступицы оснащен демпферными пружинами, играющими роль гасителей колебаний и обеспечивающими плавность хода.

Чтобы создать требуемое усилие при нажатии, предусмотрена пружина с лепестками, которые подвергаются воздействию выжимного подшипника. Он представляет собой связующее звено между приводом и сцеплением, на которое крепится вилка с рычагом. На его конце закрепляется другой рычаг либо трос, ведущий к педали сцепления.

Принцип действия и конструкция

Нажимая на педаль, происходит воздействие на главный цилиндр, где создается давление, в результате чего гидравлическая жидкость через шланг и нагнетательный клапан попадает в рабочий цилиндр и посредством штока приводит в действие толкатель, который, выжимая вилку, способствует включению или выключению выбранной передачи.

Конструкция рабочего цилиндра, показанная на фото не такая и сложная, как может показаться на первый взгляд. Он состоит из таких основных деталей:

• соответственно сам корпус, который может быть пластиковым или железным;
• находящийся на нем клапан выпуска воздуха, который используется при прокачке;
• возвратная пружина;
• рабочий шток (поршень);
• толкатель, воздействующий на вилку;
• стопорное кольцо;
• резиновые части: уплотнительные кольца и манжет.

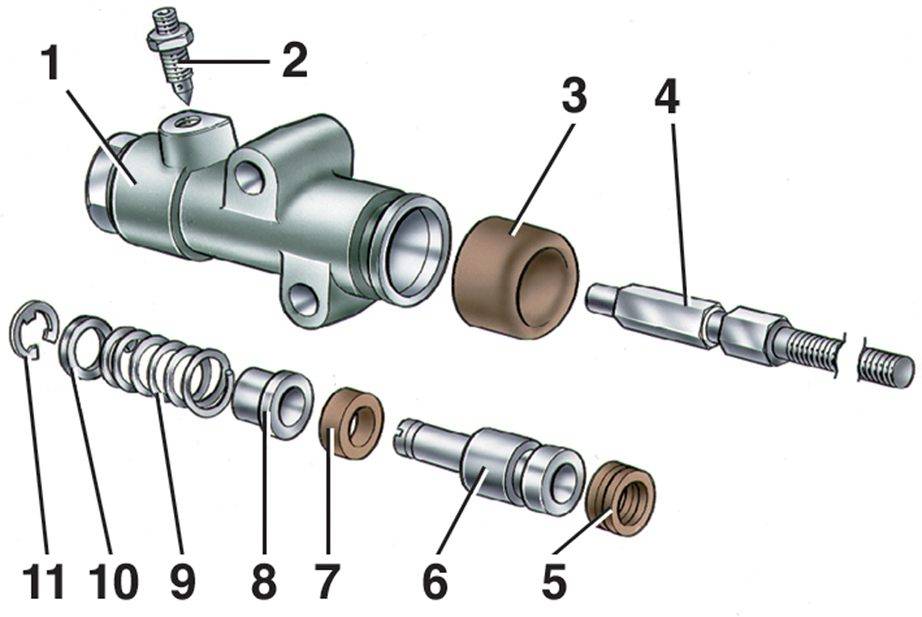

Детали цилиндра привода сцепления: 1 – корпус; 2 – штуцер; 3 – колпачок; 4 – толкатель; 5 – уплотнительное кольцо; 6 – поршень; 7 – уплотнительное кольцо; 8 – тарелка; 9 – пружина; 10 – шайба; 11 – стопорное кольцо

Износ или неисправность некоторых из вышеперечисленных деталей может привести к ухудшению работы всей системы сцепления, о чем можно будет судить по некоторым признакам.

Какая нужна тормозная жидкость для прокачки сцепления ВАЗ 2101

Вся тормозная жидкость имеет свою классификацию, что указывает на ее состав и свойства. На сегодняшний момент существует несколько марок ТЖ – DOT 3, 4, 5 и 5.1., также существует еще один устаревший тип тормозной жидкости БСК, который до сих пор применяемый на старых автомобилях.

DOT

– это английская аббревиатура от United States Department of Transportation (USDOT или просто DOT) . А производителей выпускающих тормозную жидкость огромное количество

Поэтому при покупке обращайте внимание на аббревиатуруDOT, а выбор производителя остается за Вами. Для замены на ВАЗ 2101 подойдут типы, DOT 3 (не рекомендуется использовать в районах крайнего севера), DOT 4, DOT 5.1

1. DOT 3 изготовлена на гликолевой основе, в состав которой входят антикоррозийные и смазывающие присадки. DOT 3 рекомендуется применять на не скоростных автомобилях с передними дисковыми и задними барабанными тормозами. Тормозная жидкость ДОТ 3 плохо реагирует на отрицательные температуры и при – 40 градусах вязкость ее увеличивается, что негативно сказывается на работе тормозной системы. Следовательно, на автомобилях, эксплуатируемых в северных районах такую жидкость заливать крайнее не желательно.
2. DOT 4 также изготовлена на гликолевой основе, но в отличии от DOT 3 в нее входят присадки, которые увеличиваю температуру кипения тормозной жидкости, что позволяет использовать ее на скоростных автомобилях, где во время торможения замедляющие ход механизмы подвергаются воздействию больших температур.
3. DOT 5 изготовлена на силиконовой основе и имеет также довольно высокие температурные режимы – 180-260 град. С и более низкой вязкостью 900 кв. мм/с. Тормозная жидкость DOT 5 больше подходит для автомобилей с мощными моторами, на которых, как правило, осуществляется быстрая и непростая езда.
4. DOT 5.1 изготовляется на гликолевой основе, но со свойствами DOT 5. Повышенный уровень закипания, больше антикоррозийных присадок, а также низкая вязкость – 900 кв. мм/с., применяется на автомобилях с мощными двигателями.
5. БСК – под этот тип попадают все тормозные жидкости, изготовленные на основе Бутилового Спирта и Касторки, отсюда и данная аббревиатура в названии. Имеет очень низкие показания закипания ТЖ (115-120 град. С), а также при – 20 гр. происходит ее кристаллизация, что выводит из рабочего состояния тормозную систему автомобиля.

Можно ли смешивать тормозные жидкости?

Теоретически, тормозные жидкости в основу, которых входит один и тот же компонент, к примеру, DOT 3, DOT 4, DOT 5.1 содержит гликоль, подлежат смешиванию, однако из-за наличия в них определенного набора присадок делать это можно только в крайних случаях, после чего в обязательном порядке необходима полная замена тормозной жидкости. Нельзя применять ТЖ в тормозной системе, которая рассчитана на определенный тип, к примеру залив DOT 5, которая изготовлена на силиконовой основе, в систему для DOT 3, DOT 4, DOT 5.1 резиновые элементы приводов (манжеты, сальники) могут выйти из строя.

Не нашли интересующую Вас информацию? на нашем форуме.

Как отрегулировать шток сцепления на ВАЗ 2106

После завершения прокачки рабочего цилиндра нужно обязательно произвести регулировку штока сцепления. Для этого потребуется:

• комплект рожковых ключей;
• штангенциркуль средних размеров;
• плоскогубцы.

Последовательность регулировки

Прежде чем приступать к регулировке, следует заглянуть в инструкцию по эксплуатации машины. Именно там можно уточнить все необходимые допуски для штока и педали сцепления.

1. Вначале измеряется люфт педали сцепления (он же свободный ход). Удобнее всего измерять его штангенциркулем. В норме он составляет 1–2 мм.

2. Если свободный ход превышает два миллиметра, то с помощью рожкового ключа на 10 мм откручивается гайка, расположенная на ограничителе свободного хода. После этого можно повернуть сам ограничитель и установить необходимый свободный ход педали.

3. После того как ограничительная шпилька будет установлена должным образом, её гайка закручивается на место.
4. Теперь необходимо измерить полную амплитуду педали. Она должна находиться в диапазоне от 24 до 34 мм. Если амплитуда не укладывается в эти пределы, следует произвести повторную регулировку штока, а затем повторить измерения.
