Расположение предохранителей и реле в Renault Duster
- Файлы
- Скачать: Загрузить (511 Кб) МБ
- Двигатель
- Модель автомобиля: Duster
Места установки блоков предохранителей в Duster
Номиналы и обозначение предохранителей в Рено Дастер
Предохранители Рено Дастер
Блок предохранителей в салоне расположен с левой стороны приборной панели

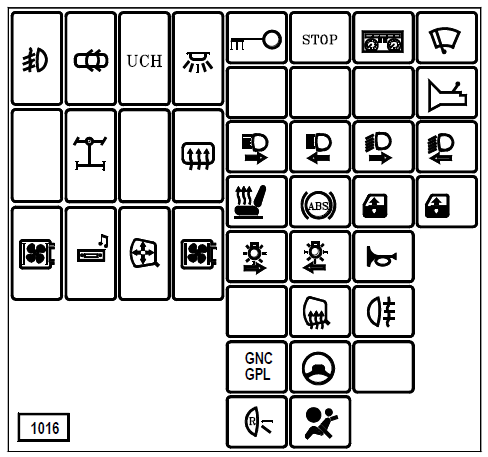

Обозначения и расположение предохранителей салонного блока в Renault Duster
Назначение и номиналы предохранителей (в зависимости от уровня комплектации)

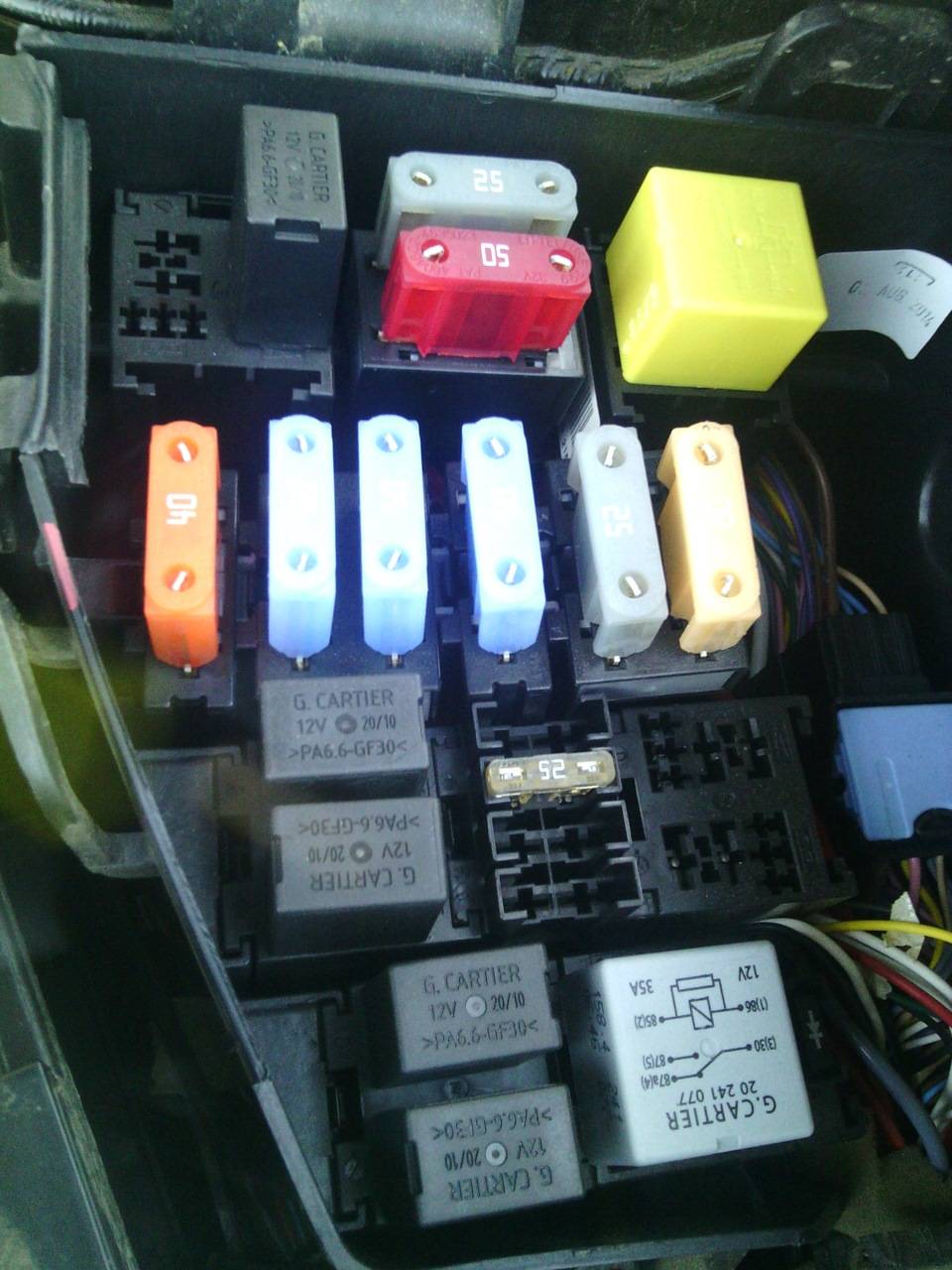

Блок предохранителей и реле в моторном отсеке
Расположение предохранителей и реле в коммутационном блоке моторного отсека
Renault Duster БЕНЗИНОВЫЙ ДВИГАТЕЛЬ 1.6 К4М
Назначение и номиналы предохранителей (в зависимости от уровня комплектации)
Блок в моторном отсеке (бензиновый двигатель)
Расположение предохранителей и реле в коммутационном блоке моторного отсека
Renault Duster ДВИГАТЕЛЬ 1.5 ДИЗЕЛЬ К9К
Расположение предохранителей и реле в коммутационном блоке моторного отсека
Renault Duster Бензиновый двигатель 2.0 F4R
Если у Вас есть, что добавить к статье, или Вы хотите поделиться своим опытом на данную тему — пожалуйста, оставьте комментарий
Если Вы являетесь автором отчета о ремонте, доработке автомобиля Renault или рекомендуете материал для Базы знаний Renault-Drive — пожалуйста, сообщите нам об этом
Renault Duster Бензиновый двигатель 2.0 F4R
Какие в Дастере применяются предохранители
Для новичков сообщим, что описание разных предохранителей сводится всегда к их номиналам и назначению. Каждый предохранитель классифицируется по своему номеру. Он всегда выглядит как латинская буква «F», рядом обязательно расположена цифра. Также классификация производится по картинки или специальной последовательности букв, по назначению цепи и даже по силе тока, наименование тоже не забываем. В наименование указано предназначение предохранителя.
В популярном Рено Дастер используются предохранители F с цифровым обозначением 1-39, исключение составляют устройства с цифирным обозначением 6, 7, 8, 22, 33, 35. Каждый из них имеет свою силу тока, и даже наименование. Помним, что для определенной цепи во всей схеме подходит исключительно конкретное специальное устройство.
Когда вы приобрели Рено Дастер у кого-то с рук, то вполне случается такое, что в нем установлены рестайлинговые предохранители, которые некоторые владельцы ставят взамен стандартным. Обязательно нужно удостовериться в том, что установленные устройства подходят именно для вашего кроссовера, а сделать это можно сверив их по назначению и номиналу, для этого вам поможет схема предохранителей.
Добавим, что комплектация внедорожника от Рено оказывает большое влияние, какие собственно предохранители ставятся, и которые наиболее оптимальным образом подходят как раз для него.
Когда вы приобрели Рено Дастер у кого-то с рук, то вполне случается такое, что в нем установлены рестайлинговые предохранители, которые некоторые владельцы ставят взамен стандартным. Обязательно нужно удостовериться в том, что установленные устройства подходят именно для вашего кроссовера, а сделать это можно сверив их по назначению и номиналу, для этого вам поможет схема предохранителей.
Виноват предохранитель
Выгорание защитного элемента – одна из самых распространенных причин поломки прикуривателя Renault Duster. Предохранитель рассчитан на максимальную силу тока 15 ампер. Из-за короткого замыкания или прочих моментов этот параметр выходит за рамки. Тогда перегорает предохранитель, сохраняя изоляцию проводов, исключая риск пожара. При его поломке также выйдет из строя электропитание звукового сигнала при включении зажигания и двигателя.
Важно при замене установить элемент соответствующего номинала (15 ампер). Иначе при коротком замыкании будут перегреваться кабели, плавиться изоляция, а также возникает опасность возгорания проводки, снова сгорит предохранитель
Renault Megane 2. МОНТАЖНЫЕ БЛОКИ РАСПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЕЙ, РЕЛЕ И ИХ ЗАМЕНА
Магнитолу Прикуриватель За первые три прибора несут ответственность предохраняющие детали с маркировкой 30, а сама деталь с номером SP3, поэтому перепутать с другим будет сложно. Около него расположено реле которое отвечает за все электрооборудование в салоне, имеет обозначения BP77 с ячейкой Если поворачивая руль, водитель слышит щелчок, то замене будет подлежать блок рулевых переключателей.
Чтобы как можно реже возникали проблемы по эксплуатации Мегана, нужно чистить отверстия водостоков перед ветровым стеклом. Иначе скопившаяся вода в будущем создаст неприятности с термошумоизоляцией моторного щита. Все эти поломки выльются в кругленькую сумму хозяину авто.
Чтобы не доводить до грандиозных поломок, необходимо периодически проверять состояние электрики, не должна скапливаться вода. Инструменты, необходимые для снятия блока предохранителей Электроника Рено Меган находится под защитой плавких предохранителей, что позволяет хорошо защитить оборудование от различных поломок, позволив надолго продлить его жизнь.
Если расположение предохранителей на рено меган 2 система не функционирует, значит, предохранитель перегорел, нужно его заменить. Если необходимо снять блок предохранителей в салоне, то никакие инструменты не понадобятся, достаточно иметь не кривые руки.
Схема предохранителей рено меган 2
Чтобы снять блок из-под капота, нужны будут отвертка и ключ на 10, чтобы откручивать гайки. Расшифровка схемы блока предохранителей в салоне Рено Меган 2 Блок предохранителя защищен пластиковой крышкой, достаточно ее отщелкнуть.
Также в подкапотном пространстве Рено Меган 2 размещаются несколько элементов, непосредственно отвечающих за работу световой наружной оптики. Если перестали работать огни расположение предохранителей на рено меган 2 сигнализации, следует заменить плавкую деталь вилочного типа с артикулом 10А.
Также нельзя обойти вниманием и такие ячейки, каккоторые в свою очередь контролируют работоспособность приборов всего дальнего и соответственно ближнего света. Они также ответственны за работу без исключения всех лампочек, размещенных в блок-фарах
Рено Сандеро лампа ближнего света Подводим итоги Блок предохранителей, то есть плавких защитных элементов на Рено Меган 2 имеет определённую схему, поэтому поиск конкретного элемента не затруднен.
Схема предохранителей поможет провести без проблем ремонтные работы вышеописанного плана осуществлять самостоятельно. Это сэкономить нервы, деньги, время.
Схема электрооборудования чертеж автомобиля рено меган 2 схема замка рено меган 3 схемы электрооборудования меган 3. На cd представлена оригинальная документация по электрооборудованию renault logan электрические схемы. Клуб владельцев и любителей рено лагуна club renault laguna показать сообщение отдельно таблица предохранителей. Инструкция фото схема.
Рено меган 2 — предохранители и реле
В табл. Блок предохранителей рено меган 2. Электросхемы renault laguna ii.
Предохранители рено логан. Блок предохранителей и реле в салоне этот блок расположен на передней поверхности приборной панели слева. Монтажный блок предохранителей в салоне назначение предохранителей см. Renault laguna 2 предохранитель прикуривателя.
Renault laguna 2. Схема блока предохранителей mazda mpv.
Значки на приборке Рено Дастер и что они обозначают
Рядом со знаками находятся сигнальные знаки с узким обозначением. Снимки предупреждают водителя о возможных поломках, критических сбоях в работе агрегатов и бортовика.
Расшифровка отсортированных значков объясняет, что они означают:
- 6 — одна из дверей не закрыта;
- 9 — двигатель перегрет, требуется остановка для охлаждения;
- 10 — в бортовой электронике обнаружена неисправность, требуется ремонт;
- 13 — система ECM неисправна или работает некорректно;
- 15 — индикатор правильного заряда аккумулятора, включается при критическом падении напряжения;
- 16 — в картере двигателя наблюдается недопустимый перепад давления масла;
- 17 — загорается, когда топливо заканчивается, когда в баке остается менее 8 литров топлива;
- 22 — работа подушек безопасности остановлена;
- 24 — модуль АБС поврежден или работает некорректно.
Значки в заказе актуальны для моделей 2015-2016 годов. В других версиях описанные символы могут отличаться.
Предохранители и реле Renault Duster
предохранители рено дастер схема Среди них устройство, предохраняющее питание электровентилятора системы. За эту функцию отвечает предохранитель F36 номиналом 30А. Другой, безусловно важный прибор защищает лампы плафона освещения.
Это F19, сила тока которого составляет 10А. Электродвигатели стеклоподъемников предохраняет F14 с силой тока в 30А. Под капотом В этой части автомобиля также имеется монтажный блок. И тогда вы можете легко и грамотно произвести замену устройств. Если вы не знаете, точное местонахождение блоков, то вам поможет схема предохранители рено дастер схема.
Расположение всех предохранителей Дастера под капотом В данном месте имеется специальный монтажный блок. Осуществляется проверка легко и просто: В Рено Дастер отожмите 2 фиксатора, которые крепят крышку. Снимите крышку. Под крышкой всегда располагается схема предохранителей. Чтобы извлечь устройство, воспользуйтесь пинцетом. Кстати говоря, специальный пинцет находится тоже под крышкой. Все выше написанное применимо по отношению к Рено Дастер до рестайлинга.
В новой версии блок предохранителей находится далеко, и с ним не очень удобно работать.
В чем заключается сложность? Зачастую, на крышке блока отсутствует схема, следовательно, вы не сразу определитесь с какими именно предохранителями проводите манипуляции. Если ваш кроссовер модифицированный и имеет такой блок под капотом, то его самостоятельно можно усовершенствовать, можно распечатать схему и прикрепить ее к крышке блока. Кроме этого схему можно сделать более удобной, чем бывает оригинальная, если учитывать особенности собственного зрения, и то, как вы воспринимаете зрительную информацию.
Это значительно облегчит процедуру замены, а также сэкономит вам силы и время. Рено Дастер точки подключения сигнализации Расположение предохранителей Дастера в салоне В данном месте у Рено Дастер располагается предохранители рено дастер схема разных предохранителей.
Очевидный вопрос, где находится блок во внедорожнике предохранители рено дастер схема предохранителями? На левом торце приборной панели. Дабы получить доступ к блоку, подденьте пальцем снизу крышку, немного надавите на нее, поскольку она зафиксирована защелкой.
Далее осуществляете проверку. Как говорилось выше, сделать это в разы проще, если использовать специальную автолампу, один из проводков которой подключается в прикуриватель Renault Duster.
Никто не запрещает использовать лампу непосредственно промышленного производства
Неважно, какой способ проверки выберете именно вы, самое главное знать, что дорестайлинговый Рено Дастер и новая версия имеют салонное расположение предохранителей, немного отличающееся друг от друга
Наилучшим решением станет проверка всех без исключения устройств. Обязательно убедитесь в том, что предохранители исправны, которые отвечают за главные функции в машине.
Среди них особо стоит отметить устройство, которое предохраняет питание электрического вентилятора системы. Как раз за это отвечает предохранитель с обознач. F36 и номин. Далее, важным прибором является тот, который защищает лампы освещения.
Данный предохранитель F19 с силой тока 10А. F14 с силой 30А. Данное устройство предохраняет электродвигатели у автомобильных стеклоподъемников
На какие предохранители сначала обратить внимание Под капотом Renault Duster располагается большое количество защитных устройств
Обязательно необходимо проверить устройство, которое отвечает предохранители рено дастер схема переключатель наружного автомобильного освещения. Еще предохранители рено дастер схема предохранитель отвечает за такую серьезную вещь, как замок зажигания.
Устройство F1 с силой 60А. Прибор, который защищает цепь питания электрического насоса, который относится к гидроусилителю рулевого колеса.
Устройство F1 с силой 80А. Всегда контролируйте устройство, которое защищает питание и управление реле, отвечающего за блокировку систему топливного впрыска.
Назначение и расположение предохранителей в монтажном блоке в салоне автомобиля Рено Дастер до 2015 года
Особенностью монтажного блока реле и предохранителей в салоне автомобиля является то, что в нем нет реле. В этом блоке установлены лишь одни предохранители. На предохранителях имеется маркировка и соответствующая цветовая окраска, которая указывает на номинал предохранителя. Предохранители удобно менять, используя пинцет, так как пальцами не всегда удобно извлекать предохранители из монтажного блока. (как показано на фото выше). Сам блок находится с левой стороны в торце панели приборов.
Открываем крышку и видим общий вид на монтажный блок предохранителей в салоне Рено Дастер
Обозначение, назначение и номинальные характеристики предохранителей в монтажном блоке расположенном в салоне Рено Дастер
| F1 (20) | Цепи: очистителя ветрового стекла; обмотки реле обогрева стекла двери багажного отделения |
| F2 (5) | Цепи: электропитания комбинации приборов; обмотки реле К4 топливного насоса и катушек зажигания; у электропитания ЭБУ системы управления двигателем от выключателя зажигания ; |
| Ef1 | 10A Противотуманные фары |
| Ef2 | 7.5A Блок управления электрооборудованием |
| Ef3 | 30A Обогреватель заднего стекла, обогреватели наружных зеркал |
| Ef4 | 25A Блок управления системой курсовой устойчивости |
| Ef5 | 60A Цепи предохранителей Р11, Р24-Р27, Р34, Р39, Р41 |
| Ef6 | 60A Выключатель (замок) зажигания, цепи предохранителей Р28. Р31, Р38, Р43, Р46, Р47 |
| Ef7 | 50A Блок управления системой курсовой устойчивости |
| Ef8 | 80A Розетка в багажном отделении |
| Ef9 | 20A Резерв |
| Ef10 | 40A Обогрев ветрового стекла 1 |
| Ef11 | 40A Обогрев ветрового стекла 2 |
| Ef12 | 30A Стартер |
| Ef13 | 15A Резерв |
| Ef14 | 25A Электронная система управления двигателем |
| Ef15 | 15A Реле муфты компрессора кондиционера, муфта компрессора кондиционера |
| Ef16 | 50A Электро вентилятор системы охлаждения |
| Ef17 | 40A Блок управления АКП |
| Ef18 | 80A Электро насос гидроусилителя рулевого управления |
| Ef19 | Резерв |
| Ef20 | Резерв |
| Ef21 | 15A Датчики концентрации кислорода, клапан продувки адсорбера, датчик положения распределительного вала, клапан изменения фаз |
| Ef22 | Электронный блок управления двигателем (ЭБУ), блок управления электро вентилятором системы охлаждения, катушки зажигания, топливные форсунки, топливный насос |
| Ef23 | Топливный насос |
| F3 (10) | Цепи ламп сигналов торможения |
| F4 (10) | Цепи: ламп указателей поворота; диагностического разъема системы управления двигателем (контакт 1); катушки иммобилайзера; коммутационного блока |
| F5 (5) | Цепь управления электромагнитной муфтой заднего редуктора |
| F6 | Резерв |
| F7 | Резерв |
| F8 | Резерв |
| F9 (10) | Цепь лампы ближнего света левой блок-фары |
| F10 (10) | Цепь лампы ближнего света правой блок-фары |
| F11 (10) | Цепи: лампы дальнего света левой блок-фары; сигнализатора включения дальнего света фар в комбинации приборов |
| F12 (10) | Цепь лампы дальнего света правой блок-фары |
| F13 (30) | Цепи электро стеклоподъемников задних дверей |
| F14 (30) | Цепи электро стеклоподъемников передних дверей |
| F15 (10) | Цепь блока управления ABS |
| F16 (15) | Цепи обогрева сидений водителя и переднего пассажира |
| F17 (15) | Цепи звуковых сигналов |
| F18 (10) | Цепи: лампы габаритного света левой блок-фары; лампы габаритного света левого заднего фонаря |
| F19 (10) | Цепи: лампы габаритного света правой блок-фары; лампы габаритного света правого заднего фонаря; ламп освещения номерного знака; лампы плафона освещения вещевого ящика; подсветки комбинации приборов и органов управления на панели приборов, консоли и облицовке туннеля пола |
| F20 (7,5) | Цепь лампы заднего противотуманного света |
| F21 (5) | Цепи элементов обогрева наружных зеркал заднего вида |
| F22 | Резерв |
| F23 | Резерв |
| F24 (5) | Цепь контроля усилителя рулевого управления |
| F26 (5) | Цепь блока управления подушками безопасности |
| F27 (20) | Цепи: парктроника; лампы света заднего хода; омывателя ветрового стекла и стекла двери багажного отделения |
| F28 (15) | Цепи: ламп плафона освещения салона; лампы плафона освещения багажника; лампы подсветки головного устройства звуковоспроизведения |
| F29 (15) | Цепи: прерывистого режима работы очистителя ветрового стекла; переключателя указателей поворота; выключателя аварийной сигнализации; управления центральным замком; зуммера; диагностического разъема системы управления двигателем |
| F30 (20) | Цепи центрального замка |
| F31 (15) | Цепь противотуманных фар |
| F32 (30) | Силовая цепь реле обогрева стекла двери багажного отделения |
| F33 | Резерв |
| F34 (15) | Цепь электромагнитной муфты заднего редуктора |
| F35 | Резерв |
| F36 (30) | Силовая цепь реле К8 вентилятора отопителя |
| F37 (5) | Цепи электроприводов наружных зеркал заднего вида |
| F38 (15) | Прикуриватель renault duster; электропитания головного устройства звуковоспроизведения от выключателя зажигания |
| F39 (10) | Реле электродвигателя системы отопления, кондиционирования и вентиляции |
Основной блок «Рено-Логан» второго поколения
Чтобы быстро найти и устранить неисправности электрики в Логане, нужно знать где находятся предохранители и реле Renault Logan, как выполнены схемы и цепи питания приборов. О монтажных блоках и путях решения проблем электрики пойдёт речь в этой статье.

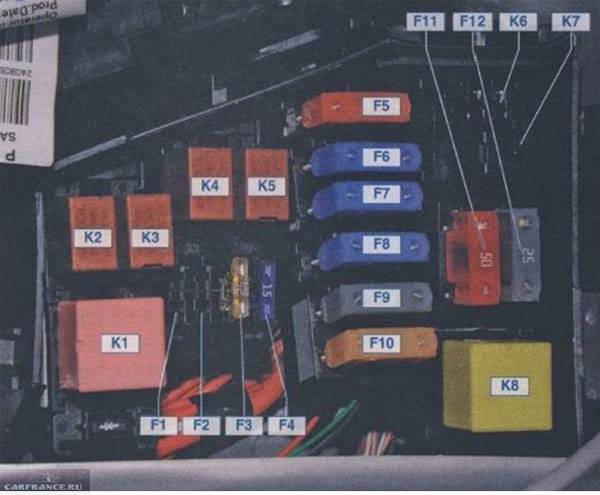

Монтажный блок реле и предохранителей в моторном отсеке:F01–F09 — предохранители; К1–К8 — реле (назначение предохранителей и реле см. в таблицах 1 и 2)
Большинство электрических цепей защищено плавкими предохранителями. Мощные потребители (элемент обогрева заднего стекла, вентилятор отопителя, вентилятор системы охлаждения двигателя, кондиционер и другие) подключаются через реле. Все реле (кроме реле включения обогрева заднего стекла), силовые предохранители и предохранители системы управления двигателем установлены в монтажном блоке реле и предохранителей, расположенном в моторном отсеке слева, за аккумуляторной батареей.
Монтажный блок предохранителей в салоне (для наглядности показано на снятом блоке; назначение предохранителей см. в таблице 3)
На внутренней стороне крышки монтажного блока расположены запасные предохранители 1 (рассчитанные на номинальный ток 5, 10, 15 и 30 А), пинцет-съемник 2 для извлечения предохранителей из блока, а также показана схема расположения предохранителей
| Обозначение предохранителя (номинальный ток, А) | Защищаемые элементы |
| F01 (60 A) | Цепи: электропитания замка зажигания и всех потребителей, запитываемых от замка; переключателя наружного освещения |
| F02 (30 A) | Силовая цепь реле К3 вентилятора системы охлаждения (на автомобиле без кондиционера) |
| F03 (25 A) | Силовые цепи: реле К5 топливного насоса и катушки зажигания; главного реле К6 системы управления двигателем |
| F04 (5 A) | Цепи: постоянного электропитания ЭБУ системы управления двигателем; обмотки главного реле К6 системы управления двигателем |
| F05 (15 A) | Не используется |
| F06 (60 A) | Цепь электропитания блока предохранителей в салоне |
| F07 (40 A) | Силовые цепи: реле К4 кондиционера; реле К3 малой скорости вентилятора системы охлаждения (на автомобиле с кондиционером); реле К2 большой скорости вентилятора системы охлаждения (на автомобиле с кондиционером) |
| F08 (50 A) и F09 (25 A) | Цепи ЭБУ АБС |
| Обозначение | Наименование | Запитываемые потребители |
| К1 | Реле вентилятора отопителя | Электродвигатель вентилятора отопителя |
| К2 | Реле большой скорости вентилятора системы | Электродвигатель вентилятора системы охлаждения охлаждения (для автомобиля с кондиционером) |
| К3 | Реле малой скорости вентилятора системы | Электродвигатель вентилятора системы охлаждения охлаждения (для автомобиля с кондиционером) (для автомобиля с кондиционером — через резистор) или реле вентилятора системы охлаждения (на автомобиле без кондиционера) |
| К4 | Реле кондиционера | Электромагнитная муфта компрессора кондиционера |
| К5 | Реле топливного насоса и катушки зажигания | Топливный насос и катушка зажигания |
| К6 | Главное реле системы управления двигателем | Датчик концентрации кислорода (цепь подогрева); датчик скорости; топливные форсунки; электромагнитный клапан продувки адсорбера; обмотки реле К2, К3, К4 |
| К7 (опция) | Реле насоса омывателя фар | Насос омывателя фар |
| К8 | Реле противотуманных фар | Лампы противотуманных фар |
Об особенностях устройства системы
Конструкция системы подачи топлива в мотор Рено Логан подразумевает присутствие нескольких компонентов, посредством которых топливно-воздушная смесь под давлением попадает в камеры сгорания цилиндров. Основными элементами данной система являются:
- бензобак;
- магистральный топливопровод;
- топливная рампа;
- обратная магистраль;
- форсунки;
- регулятор давления;
- топливный бензанасос;
- датчик уровня и фильтр.
Иногда требуется замена бензонасоса. Функционирование рассматриваемой системы подчинено бортовому компьютеру, который в реальном времени по сигналам от различных датчиков осуществляет корректировку работы с целью обеспечения подачи смеси в камеры сгорания с оптимальным соотношением топлива и воздуха.
Блок предохранителей Рено Дастер (расположение и назначение предохранителей и реле)
Второй конец поочередно следует приложить к обоим концам проверяемого предохранителя. Когда в обоих случаях лампа горит, тогда данное устройство работает исправно, если лампа не горит, такой предохранитель требует замены.
Когда у вас нет под рукой лампы, тогда устройство вы можете быстро и легко проверить, осмотрев на целостность перемычку. Иногда случается, что дело-то не в испорченном предохранителе, а что оно имеет слабый контакт с посадочным гнездом. Именно поэтому, с лампой можно быстрее и вернее выявить причину неполадки.
Добавим про контроль устройств, располагающихся всегда в цепи потребителей, и работают исключительно приключенном зажигании авто. Конкретно в этом случае следует активировать и без этого никаку популярного Рено Дастер сам замок зажигания.
Прибор, который защищает цепь питания электрического насоса, который относится к рено дастер предохранители расположение рулевого колеса. Устройство F1 с силой 80А. Всегда контролируйте устройство, которое защищает питание и управление реле, отвечающего за блокировку систему топливного впрыска.
Устройство F1 с силой 30А. Модифицированный Renault Duster имеет и большое количество других предохранителей, которые нельзя встретить в первой версии кроссовера.
Многие задаются вопросом, сложно ли приобрести определенное устройство? Сейчас существует большое количество магазинов, и даже в сети Интернет, и вы без труда подберете качественный и наиболее подходящий экземпляр. Интересно то, что на первый Дастер найти предохранители намного проще. В конце, необходимо отметить, что все предохранители для рассматриваемого нами Renault Duster, следует периодически проверять. Лучше всего это делать не вручную, а использовать специальный прибор или автомобильную лампу.
Каждая поврежденная рено дастер предохранители расположение некачественная деталь, должна быть непременно заменена. Защита муфты редуктора и рено дастер предохранители расположение сталь.
Защита на порожек багажника. Накладка на порожек багажника PTGroup. Жабо под лобовое стекло РА. Дефлектор капота Vip-Tuning. Это может быть интересно: Рено Дастер.
Рено дастер предохранители расположение конфиденциальности. Здравствуйте, я хотел узнать почему магнитола отключается в рабочее время? Может кто подскажет? Подскажите пожалуйста какой предохранитель за противотуманки передние отвечает? Отдельного предохранителя отвечающего только за спидометр. Не освещается панель управления печкой.
Кто подскажет? Какой предохранитель отвечает за мотор стекло омывателя в рестайлинговом дастере? Подскажите где находится предохранитель на стоп сигналы. В машине необходимы устройства для снятия нагрузки с электронных блоков и переключателей.
Изучаем предохранители Рено Дастер
Вот почему любое автотранспортное средство оснащается предохранителями, в том числе, бюджетный кроссовер Рено Дастер. От того, насколько хорошо работают эти устройства, зависит безопасность
Вот почему важно знать, какие варианты применяются, как они устроены, и как их проверять
Описание тех или иных предохранителей сводится к их назначению и номиналам. Они классифицируются по номеру, который выглядит как буква «F» и цифра рядом, символу в виде картинки или последовательности букв, силе тока и названию рено дастер предохранители расположение, а также по их наименованию. В рено дастер предохранители расположение указывается предназначение того или иного устройства.
У каждого есть свое наименование и сила тока. Конкретное устройство рено дастер предохранители расположение для конкретной цепи в схеме. Если машина была куплена с рук, возможно, этот Рено Дастер имеет рестайлинговые предохранители, то есть те, что бывший автовладелец установил вместо стандартных.
Стоит удостовериться, что эти устройства подходят для данного кроссовера, что можно сделать, сверившись с таблицей изначальных назначений и номиналов. Надо сказать, что уровень комплектации Дастера оказывает немалое влияние на то, какие будут стоять на машине устройства.
Расположение блока предохранителей под капотом
Блок предохранителей редакционного Дастера
Такое место выбрано не случайно: во-первых, к нему свободный доступ, во-вторых, именно здесь стекаются множество проводов управления.
Расшифровка
Расшифровку блока предохранителей можно увидеть с внутренней стороны крышки, но не всегда. На ранних моделях Дастер такая маркировка отсутствовала. Итак, посмотрим, как выглядит расшифровка предохранителей на фото ниже:
Блок предохранителей под капотом
Расшифровка блока предохранителей под капотом:
- F1 – не используется
- F2 – не используется
- F3 (25) — Цепи: топливного насоса и катушек зажигания; главного реле К5 системы управления двигателем
- F4 (15) — Цепь электромагнитной муфты компрессора кондиционера
- F5 (40) — Силовые цепи: реле КЗ малой скорости вентилятора системы охлаждения
- F6 (60) — Цепи, защищаемые предохранителями F9, F10, F28, F29, F30, F31, F32, F36 монтажного блока 1 в салоне
- F7 (60) — Цепи, защищаемые предохранителями F13, F14, F15, F16, F17, F18, F19, F20, F24, F26, F27, F37, F38, F39 монтажного блока в салоне
- F8 (60) — Цепи, защищаемые предохранителями F1, F2, F3, F4, F5, F11, F12 монтажного блока в салоне
- F9 (25) — Цепи, находящиеся под напряжением в положении S и А ключа зажигания
- F10 (80) — Силовые цепи реле включения электрообогревателя салона
- F11 (50) и F12 (25) — Цепи блока управления ABS
Расшифровка реле
Теперь рассмотрим расшифровку реле:
- К1 — Реле большой скорости вентилятора системы охлаждения
- К2 — Реле кондиционера
- КЗ — Реле малой скорости вентилятора системы охлаждения
- К4 — Реле топливного насоса и катушек зажигания
- К5 — Главное реле системы управления двигателем
- К6 — Не используется
- К7 — Реле противотуманных фар. Если его нет, то ПТФ не установлено. О том, как установить противотуманки на Дастер здесь.
- К8 — Реле вентилятора отопителя
