Диагностика Лада Калина через ноутбук: программы, подключение, нюансы

Что такое стандартные параметры

У каждого двигателя имеются свои стандартные параметры. Это технические характеристики, которые определяют нормальную работу мотора. Эти параметры и сравниваются со значениями, полученными во время диагностики. Все измерения проводятся при заведенном двигателе на холостых оборотах.

Наличие ошибок, которые сохранились в памяти автомобиля, — это так называемый параметр DTC. Что это за ошибки, можно установить при расшифровке их кодов, которые легко найти на любом ресурсе в интернете. Там приведены целые таблицы с толкованиями кодов ошибок.

Но двигатель может иметь сбои и неполадки и не выдавать ошибок. Например, если обороты холостого хода завышены, блок управления считает, что водитель нажал педаль газа, не воспринимает ситуацию как ошибку и, естественно, не выдает ее при диагностике.

Читать дальше: Где можно проходить техосмотр

Если во время диагностики двигателя все измеренные параметры отличаются от типовых не более чем на 20%, значит, мотор работает нормально. Узлы и детали, показатели которых превышают указанное значение, можно считать неисправными.

Блок управления двигателем Лады Калина

Возможности проведения автодиагностики зависят от типа и марки ЭБУ (электронного блока управления, ECU). Тип ЭБУ зависит от года выпуска авто и двигателя (экологичность и номер двигателя).

На автомобилях Калина 1, 2 чаще всего установлены:

  • Двигатель 21116 — ЭБУ М74
  • Двигатель 21126 — ЭБУ Bosch Me17.9.7 или М75 (с шиной CAN или без неё).
  • Двигатель 21127 — ЭБУ М74 — 638 (аналог М74 с изменённой платой).
  • ЭБУ Январь и Ителма ставились на автомобили до 2008 года.

Располагается ЭБУ у Лады Калины под центральной панелью, и чтобы рассмотреть номер и тип ЭБУ следует демонтировать (приподнять панель).

Блоки управления двигателем в свою очередь имеют определённую прошивку, но для диагностики через OBD2 разъем влияет только наличие CAN шины. При наличии СAN необходимо подбирать соответствующий диагностического адаптер с поддержкой этого протокола.

ВАЖНО: Если установлены ЭБУ без поддержки CAN шины, то необходимо использовать KKL VAG адаптер

Диагностику ECU рекомендуется осуществлять раз в 10 000 км пробега, или каждое ТО. На примере показан блок Bosch с прошивкой b173CR03 (серийная прошивка) без CAN.

Коротко о прошивке ЭБУ:

Прошить (перепрошить) блок управления Bosch Me17.9.7 на автомобилях ВАЗ возможно только череp K-Line адаптер, которые поддерживают передачу данных по соответствующей шине.

Блок управления двигателем Лады Гранты

Как говорилось в начале статьи, Гранта получила новые «мозги» с поддержкой CAN (M74CAN). Данное нововведение способно интегрировать «мозги» с сигнализациями, магнитолами, имеющими CAN-шину.

Часто ставят контроллер «Стандарт» с номером Ителма 11186-1411020-22: Данный ECU не имеется совместимости с более ранними моделями ВАЗ . В ранних ВАЗах, например, Приора, ЭБУ шёл с К-каналом для передачи данных.

Расположение ЭБУ у Гранты:

«Мозги» располагаются в нижней части передней панели, а точнее под бардачком. Лучше будет видно, если смотреть с пассажирского сиденья. ЭБУ скрыт шумоизолячией и обивкой, поэтому достать его будет не просто.

Прошивки ЭБУ:

У серийных прошивок стоит обозначить на оптимизированную динамичную версию для 1,6-литровой 8-клапанной Гранты с контроллером «М74» и норме уровня выброса отработанных газов «ЕURO-2».

Чип-тюнинг ECU позволяет физически отключить второй датчик кислорода («лямбд зонда») вместе с катализатором. Если реализовать данную версию прошивки, то это приведёт к значительному росту динамических возможностей Гранты.

Чтобы узнать, какая прошивка у блока управления используют приложение OpenDiag, совместно с диагностическим адаптером подключаемому к OBD2 разъему.

Самодиагностика

На Гранте в ECM с контроллером М74 встроена самодиагностика, которая определяет неисправности. ECM выявляет проблему, далее загорается «Check Engine» и начинается идентификация ошибки. Далее затем код сохранятся в памяти, и показывается на приборную панель.

Загорелся Check Engine на Гранте?

Подробная статья по причинам Check Engine и как погасить Чек. Если у Вас загорелся Check Engine, срочно прочитайте эту статью. В материале рассказано, что такое Чек Энджин, что делать если он появляется, и как убрать эту ошибку самостоятельно.

Горит лампочка Чек Энджин?

ТОП-15 причин почему загорается лампочка Чек Энджин и пути решения проблемы. Прочитай статью, чтобы решить проблему Check Engine.

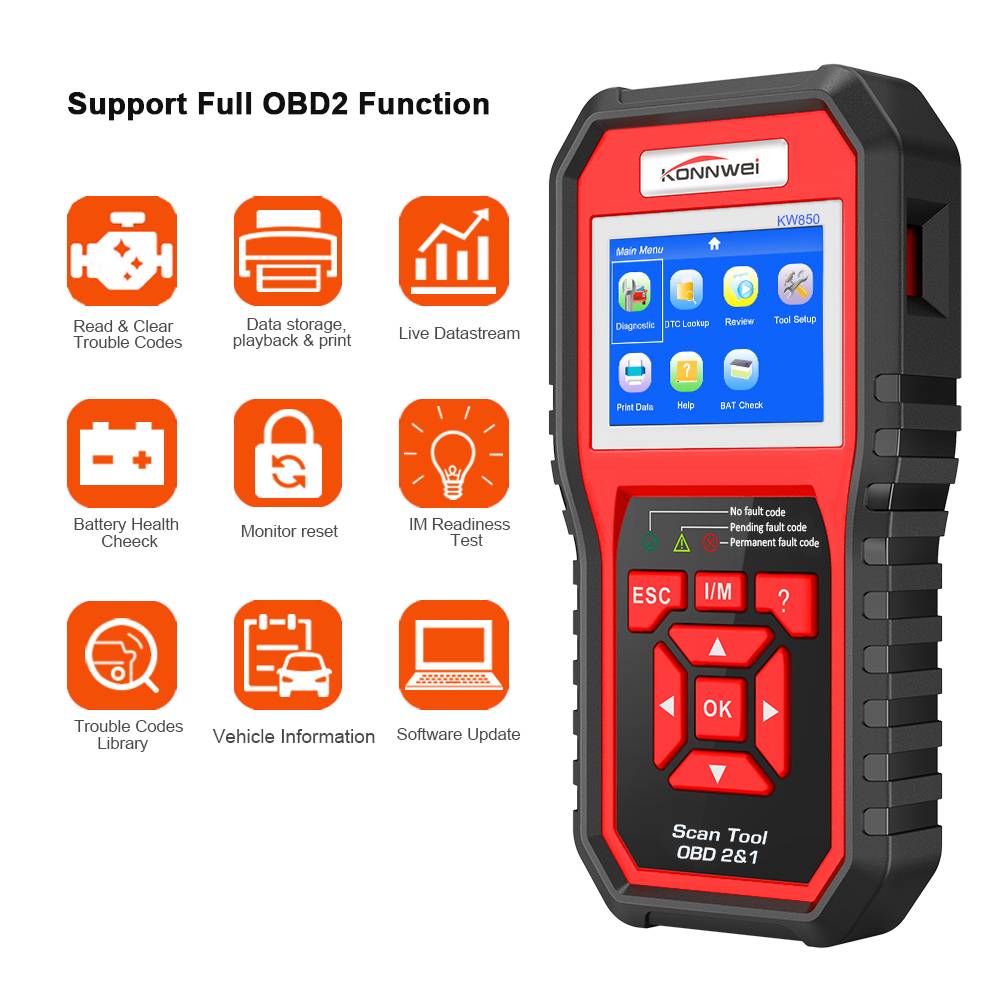

Обзоры диагностических сканеров для LADA GRANTA

Читай подробные статьи по обзору автосканеров, в том числе совместимых и с LADA GRANTA.

Обзоры OBD2 диагностических автосканеров

В разделе представлены описания диагностических сканеров и адаптеров. Перед покупкой сканера для своего авто рекомендуется ознакомиться с обзорами на самые популярные модели оборудования.

Самостоятельная диагностика Калины

Когда своими руками производится диагностика, Лада Калина подвергается полной проверке, которая начинается с подбора оборудования:

  • ноутбук;
  • адаптер (есть проводной и Bluetooth, подойдет любой);
  • программа для диагностики.

Далее ищем расположенный в машине разъем. В Ладе он находится в достаточно удобном месте, рядом с рычагом КПП. Его закрывает пластиковая крышка на небольших защелках. Хочется отметить, что производители совершенствуются, и Лада Калина 2 диагностический разъем получила еще более удобный, там не нужно даже возиться с защелками. Просто подключил и работай.

Когда разъем нашелся, подключаем к нему адаптер. Делать это следует при выключенном зажигании. Если адаптер проводной, второй конец кабеля подключаем к USB-разъему ноутбука.

Запускаем специальную программу для диагностики. Она требует установки драйверов. Выбираем в опциях «установить соединение», все мы подключились. Теперь включаем зажигание, и диагностика Лада Калина может считаться начатой. Все предельно просто даже для малоопытного автовладельца.

Проводя диагностику самостоятельно, нужно понимать, что существуют стандартные границы показателей систем автомобиля. И на них мы ориентируемся, чтобы понять, исправно ли работают все узлы и детали авто. Все замеры производят при работающем на холостых оборотах двигателе. И только такие показания сравниваются с техническими характеристиками нормальной работы автомобиля.

Если изменения показателей имеют отклонения от стандартных в пределах 20%, значит работа всех систем в норме. Когда отклонения превышают 20%, узлы и детали, в которых это обнаружилось, считаются неисправными и требуют ремонта или замены.

Recommendations

Comments 21

Истинный пробег по контроллеру соответствует показаниям одометра?

А как его проверить? Реальный пробег в районе 100 тысяч. Это видно по генератору.

Дилерский сканер видит. Наверное только он один… Плохо, что пробег скручивают. Непонятно для чего: машина 2011 года и должна за 5 лет пройти 100 000 км. Дороже от скрученным пробегом? Не думаю.

На самом деле у меня очень много вопросов к бывшему хозяину… Покупал машину я на стоянке, где продаваны отдают документы только после подписания ДКП (для сверки у них есть документ от нотариуса, что машина чиста). Уже после покупки и приезда домой пробил машину на офсайте ГИБДД и увидел, что машина была бита в «правую» (ошибочка на сайте… в левую) заднюю дверь. Через неделю краска, которую даже лаком не покрылась, впитала в себя грязь, пыль и т.д., и дверь у меня теперь серо-желтого цвета… Почему не мог сказать, что бита, крашена и т.д? Думает не узнал бы? Или начал бы сбивать цену? Да мы вроде и так почти на 30 тысяч с ним торгонулись… А джекичана зачем отпаял? Ошибка потому что? А то что вставка вместо катколллектора стоит и ошибку выдаёт (что норм и не проблема) — это не палево? Короче вопросов к нему много )))

Какие ЭБУ бывают на Калине

Ниже представлена таблица, с контроллерами двигателя, которые устанавливались на Ладу Калину.

ПроизводительМодельАртикулДвигательДроссель
BOSCH7.9.721114-1411020-401,6л, 8 кл.Механический
BOSCH7.9.71183-1411020-201,6л, 8 кл.Механический
ИТЭЛМАЯнварь 7.211183-1411020-221,6л, 8 кл.Механический
BOSCH7.9.711194-1411020-101,6л, 16 кл.Электрический
АвтелЯнварь 7.211183-1411020-211,6л, 8 кл.Электрический
ЭлварЯнварь11183-1411020-521,6л, 8 кл.Электрический
АвтелЯнварь М7321114-1411020-411,6л, 8 кл.Механический
ИТЭЛМАИТЭЛМА21126-1411020-081,6л, 16 кл.Электрический

Порядок выполнения диагностики

В-принципе, общий порядок проведения самостоятельной компьютерной диагностики автомобиля с помощью ноутбука или смартфона на Android одинаковый. Есть лишь некоторые технические отличия, связанные с сопряжением устройств.

Через ноутбук

1. Подключение автомобиля к прибору для диагностики

Диагностический разъем в автомобилях после 2005 г.в. расположен в районе досягаемости водителя в салоне. В 80% случаев это возле его левого колена. Если его там нет, можно посмотреть под рулем, под пепельницей, в районе центральной консоли. Самый надежный способ поиска – «погуглить» в Интернете где он спрятался.

Хуже обстоит дело, если у вас автомобиль до 2000-х годов выпуска. Тогда разъем будет, скорее всего, под капотом. Причем он будет не OBD-II. В таком случае придется покупать специальный переходник. Стоит он в районе 1000 рублей.

Далее подключаем OBD-кабель к диагностическому устройству. Устройство подключаем через USB-разъем к ноутбуку.

2. Программное соединение

Загружаем диагностическую программу на ноутбуке. За исключением ELM327, каждое диагностическое устройство имеет собственное программное обеспечение. Но общий принцип работы всех программ един. Их за пару минут может освоить любой школьник, особенно если оно русифицировано.

На первом этапе выбирается марка транспортного средства, год выпуска.

Для проведения OBD-диагностики двигателя этот пункт можно пропустить. Затем запускается сканирование ошибок.

3. Считывание ошибок

В процессе считывания ошибок, как правило, на диагностическом устройстве будет моргать светодиод.

Самый неприятный момент – программа выдала сообщение «Нет связи с автомобилем».

Проверьте качество всех кабельных соединений и снова запустите диагностику. Если сообщение выдано вторично, тогда необходимо выполнить контроль напряжения бортовой сети автомобиля, проверить все предохранители, в первую очередь расположенные под капотом.

Если соединение прошло успешно, то появляется сообщение о кодах ошибок. Большинство диагностик сразу приводит их расшифровку. Их необходимо сразу переписать на лист бумаги.

Ошибки делятся на две категории: действующие и переменные. Переменные это те, которых сейчас нет, но когда-то появлялись, возможно, вы меняли датчик без отключения зажигания или был сбой по питанию.

После удаления ошибок переменные ошибки удаляются, остаются только постоянные.

Иногда все ошибки удаляются вообще, и автомобиль начинает жить нормальной жизнью. Это часто бывает с ошибками ABS. Но не спешите радоваться. Проедете километров 20 и они снова появятся.

Диагностика автомобиля с помощью смартфона

Основное отличие диагностики на смартфоне – процесс связи с устройством. Она осуществляется через Bluetooth или wi-fi канал. Поэтому необходимо на телефоне открыть этот канал связи, затем включить зажигание и запустить сканирование ошибок.

Видео — диагностика автомобиля своими руками с помощью смартфона:

Как расшифровать ошибки?

Коды неисправностей бортового компьютера Лада при тестировании выводятся в четырехзначном виде. При этом перед самой ошибкой обычно стоит буква.

Обозначение первого символа, который идет в коде:

  1. В — неполадки кузовной части автомобиля. В частности, речь может идти об электрических стеклоподъемниках и подушках безопасности, если ими оборудована машина, а также о центральном замке.
  2. С — неисправность в работе подвески или ходовой составляющей автомобиля или ЭУР.
  3. Р — буква, которая выводится чаще остальных при проверке. Она означает неисправность в работе силового агрегата или трансмиссионной системы.

Второй по счету символ в комбинации обозначает:

  • 0 — общий код для OBD-2;
  • 1 — символ производителя транспортного средства;
  • 2 — аналогичное предыдущему обозначение;
  • 3 — резервный код.

Символ, который идет третьим по счету в комбинации, определяет тип поломки:

  • 1 — неисправности в функционировании топливного узла либо системы подачи воздуха;
  • 2 — аналогичное предыдущему обозначение кода;
  • 3 — бортовым компьютером зафиксированы неполадки в функционировании системы зажигания;
  • 4 — символ вспомогательного контроля;
  • 5 — неполадки, связанные с работой холостого хода автомобиля;
  • 6 — ошибки в функционировании ECU или электроцепи, к которой подключено устройство;
  • 7 и 8 — неисправности в работе трансмиссионного агрегата.

Канал «24 часа» рассказал о проведении проверки и расшифровке полученных комбинаций.

Самодиагностика

При выполнении самостоятельного тестирования ЭБУ будет выдавать ошибки в однозначном коде, их расшифровку можно посмотреть в таблице.

Расположение

ЭБУ на Ладе Калине расположен под центральной консолью автомобиля. Увидеть его можно сняв боковую крышку воздуховода ног переднего пассажира. Крепиться блок на болтовое соединение и надежно зафиксирован в своем месте. Разъемы блока так же плотно вставлены в свое место и зафиксированы специальным замком, который препятствует самопроизвольному отключению разъема от ЭБУ.

Назвать удачным данное месторасположение блока управления двигателем довольно сложно, так как он находится точно под радиатором печки и при утечках в радиаторе отопителя, охлаждающая жидкость попадает именно на блок двигателя, что вызывает в нем необратимые последствия и, конечно же, поломку или короткое замыкание.

В некоторых случаях протечки ОЖ на ЭБУ, его можно починить, но чаще всего необходимо проводить замену блока.

Что такое стандартные параметры

У каждого двигателя имеются свои стандартные параметры. Это технические характеристики, которые определяют нормальную работу мотора. Эти параметры и сравниваются со значениями, полученными во время диагностики. Все измерения проводятся при заведенном двигателе на холостых оборотах.

Наличие ошибок, которые сохранились в памяти автомобиля, — это так называемый параметр DTC. Что это за ошибки, можно установить при расшифровке их кодов, которые легко найти на любом ресурсе в интернете. Там приведены целые таблицы с толкованиями кодов ошибок.

Но двигатель может иметь сбои и неполадки и не выдавать ошибок. Например, если обороты холостого хода завышены, блок управления считает, что водитель нажал педаль газа, не воспринимает ситуацию как ошибку и, естественно, не выдает ее при диагностике.

Читать дальше: Как проверять масло в акпп хонда

Если во время диагностики двигателя все измеренные параметры отличаются от типовых не более чем на 20%, значит, мотор работает нормально. Узлы и детали, показатели которых превышают указанное значение, можно считать неисправными.

Как самостоятельно использовать программу для диагностики автомобиля через ноутбук и провести его полное тестирование и проверку всех систем

К примеру, у вас на автомобиле на панели приборов загорелась «Check engine» и так случилось, что вы ну вообще даже и примерно не предполагаете с чем это может быть связано. Что же делать:

  • Приобретаете OBD или другой адаптер под необходимый вам разъем
  • Подключаете к этому разъёму, к примеру, ваш ноутбук
  • Скачиваете с интернета программу для диагностики автомобиля через ноутбук (ниже в этой статье есть три ссылки на такие популярные программы автодиагностики)
  • Запускаете программу на вашем компьютере, заводите автомобиль и смотрите показатели, которые выдаст программа
  • Если она выдала вам какой-то непонятный код ошибки, тогда вводите код или название этой ошибки в интернет и смотрите описание, с чем это связано и таким способ узнаёте, что же именно сломалось или работает неправильно в вашем автомобиле

Так же перед диагностикой, можно скачать к себе в ноутбук специальные базы данных автомобилей с расшифровками кодов ошибок к ним, и тогда эта информация всегда будет у вас под рукой.

Защита

Для более уверенной защиты блока управления двигателем от переполюсовки аккумуляторной неисправностей и батареи генератора возможно по питающим цепям установить диоды (лучше замечательные стабилитроны с напряжением стабилизации 15 — 17 Вольт) в обратном включении.

Тогда переполюсовка и перенапряжение приведут к выходу из строя предохранителей, обслуживающих цепи питания ЭБУ, повышенное напряжение или напряжение обратной полярности на блок управления не пройдет, а это самая громадная опасность.

В целях защиты ЭБУ от климатических действий нужно смотреть за качеством герметика. Через пять лет эксплуатации нужно улучшать герметичности, поскольку прошлый герметик может рассохнуться в условиях повышенных температур под капотом.

Видео — защита блока управления двигателем Рено Дастер (Логан, Ларгус):

Запрещено закрывать доступ к блоку дополнительными конструкциями, класть ветошь около него. Это сокращает естественную вентиляцию устройства, которое в ходе работы автомобиля нагревается.

Elm327 на ваз 2114: инструкция по использованию

Elm 327 не подключается к эбу (электронным блоком управления): что делать?

Если адаптер elm327 не подключается к ЭБУ ваз 2114, то возможно, что Вы приобрели версию 2.1 либо версию 1.5, которая переделана из 2.1. Дело в том, что в таких устройствах используется другой вариант блютуз-модуля, поддерживающий работу лишь 2-х протоколов из имеющихся 6-ти. В этом случае адаптер соединяется со смартфоном/планшетом, но, при попытке соединения с ЭБУ авто, появляется надпись, что ЭБУ не отвечает.

Если же Ваш адаптер elm327 ваз 2114 действительно относится к версии 1.5 и имеет все шесть протоколов, то откорректировать работу и подстроиться под команды ЭБУ можно при помощи ручного введения строк инициализации. Лада Калина Универсал трактор цвета винограда › Бортжурнал › Самостоятельная диагностика ЭБУ

Пару недель назад загорелась CE. На работу двигателя это никак не влияет, но все равно не приятно. Ехать на диагностику — это отдать 500 руб ни за что. Купить бортовой компьютер, так он вроде в Калине не нужен, штатный все нужное показывает, кроме ошибок ЭБУ, а около 2000руб. Купить адаптер и самому провести диагностику, что и было решено сделать. К тому же адаптер возможно пригодится и не раз и на последующих автомобилях.

Оказалось адаптеры бывают 2 видов: простые K-Line адаптеры и на микросхеме ELM327. Найти в чем у них принципиальное отличие не удалось, кроме того что первые дешевле и обладают большими возможностями. Поэтому было решено взять простой адаптер.

Виды диагностики

Существует несколько различных видов и способов диагностики Лады Калины.

  • С помощью приборной панели;
  • На станции тех. обслуживания;
  • С помощью прибора ELM-327;

Диагностика на приборной панели

Такой вид диагностики довольно распространен, но имеет большое количество минусов. При таком способе выявления ошибок в автомобиле Вы не сможете обнаружить причину поломки. Приборная панель выдает лишь комбинацию цифр, якобы с кодом ошибки, но, как правило, такая диагностика имеет высокую погрешность и часто ошибается.

Диагностика на СТО

Данный вид диагностики один из самых правильных. При диагностике на станции к Вашему автомобилю подключается специальный профессиональный прибор, который с высокой точностью определяет поломку в вашем автомобиле. Большим минусом такого метода является его стоимость, умельцы берут за свою работу более 1000 рублей лишь за одно подключение прибора к авто.

Диагностика с помощью ЕЛМ-327

Китайские умельцы смогли сделать прибор, едва превышающий размер спичечного коробка, а по функциям практически не уступающий более дорогому профессиональному сканеру. Так как разъем ОБД-2 широко распространен, то сканер ЕЛМ-327 подходит к множеству автомобилей.

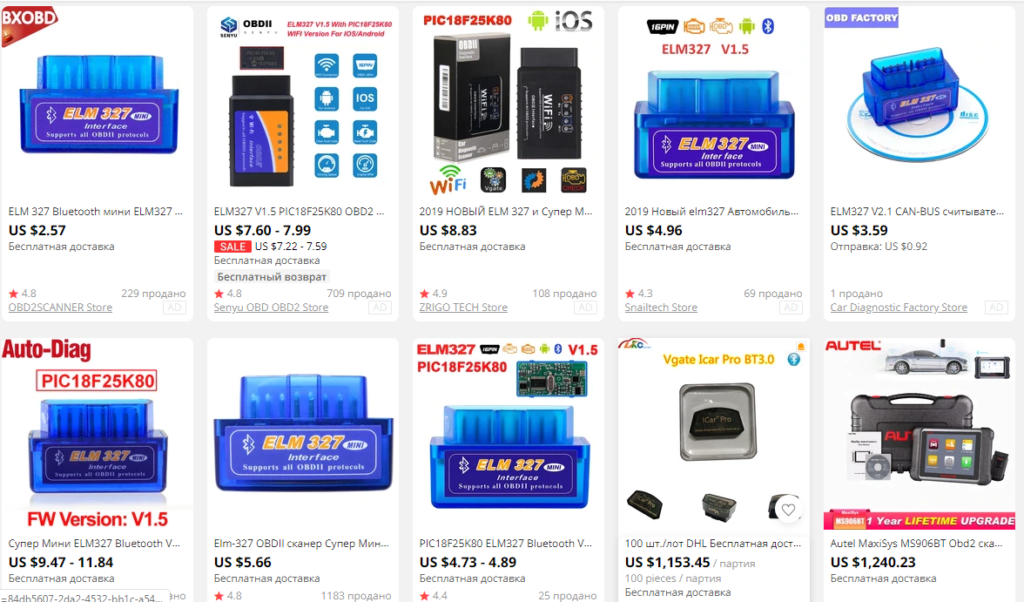

Стоимость сканера на сайте АлиЭкспресс вирируется от 5 до 10 долларов, что практики равно разовой диагностики на станции.

Прибор имеет две версии 1,5 и 2,1 следует отметить, что для работы с отечественными автомобилями необходимо приобретать версию ELM-327 v1.5. Версия 2,1 хоть и дешевле, но отказывается работать с отечественными блоками управления ДВС.

При покупке следует знать, на какой операционной системе работает Ваш смартфон, так как данный сканер работает в паре со смартфоном. Если у вас iPhone, то необходимо брать сканер с наличием Wi-Fi, а если смартфон на базе Android, то достаточно купить сканер с Блютус.

Коды неисправности и их расшифровка

Если автомобиль Лада Калина выдает коды неисправности, их следует идентифицировать по справочнику и устранить проблемы, о которых свидетельствует тот или иной код:

  • 2 — превышение напряжения;
  • 3 — неисправность прибора, указывающего уровень топлива;
  • 4 — не срабатывает датчик температуры охлаждения, возможен обрыв цепи;
  • 5 — ошибка датчика температуры снаружи;
  • 6 — вероятный перегрев мотора;
  • 7 — аварийный уровень давления масла;
  • 8 — неисправна тормозная система;
  • 9 — разряжена аккумуляторная батарея;
  • Е — ошибка заложена в пакете данных.

Читать дальше: Какую клемму одевать первой

Проблема, которая может возникнуть при соединении оборудования с разъемом, — это появление на диагностическом экране надписи «нет соединения». Причиной такой неисправности может стать разрыв линии диагностики. В этом случае можно использовать иммобилизатор или просто установить перемычку, соединяющую контакты.

Для подключения диагностического сканера и выполнения компьютерной диагностики необходимо знать, где находится OBD2 диагностический разъем вашего авто. Для подбора оборудования для диагностики так же дополнительно необходима информация по распиновке и типу разъема и электронного блока управления (ЭБУ).

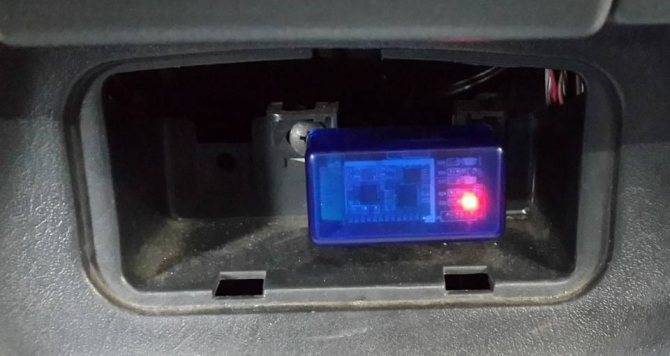

Конструкторы Лады Калины 1 и 2 предусмотрели удобное расположение диагностической колодки, она расположена поблизости к рычагу трансмиссии.

Разъем прикрыт пластиковой крышкой, она держится на защелках. У второго поколения Калины диагностический разъему уже предусмотрен со своей отдельной крышкой. Тип разъема – OBD2 16 pin (16 контактный).

Диагностический разъем Лада Калина: расшифровка показателей

Разъем для диагностики мотора машины

Диагностический разъем Лада Калина имеет при оснащении системой самодиагностики, которая сейчас установлена практически на всех современных машинах. Наличие в автомобилях такого разъема связано с ужесточением правил проверки на техосмотрах.

Именно поэтому производители Лады Калины стали оснащать электронные системы автомобиля некоторыми диагностическими функциями. Благодаря разъему сканер для диагностики может подсоединяться к любой марке автомобиля, а также дает возможность подключать соответствующие приборы для накрутки пробега.

Программы для диагностики отечественных автомобилей

OpenDiagFree 1.3.8

Программа диагностики отечественных автомобилей: ГАЗ, ВАЗ, УАЗ.

Для работы с данной программой Вам понадобиться адаптер USB-KKL – подробнее

Для работы с данной программой Вам понадобиться адаптер USB-KKL – подробнее

Руководство пользователя – здесь

Категория: Программы для диагностики отечественных автомобилей

OpenDiagPro1.1(free)

Программа для диагностики отечественных автомомбилей. Следите за обновлениями.

Для работы с данной программой Вам понадобиться адаптер USB-KKL – подробнее

Для работы с данной программой Вам понадобиться адаптер USB-KKL – подробнее

Изменения в последней версии: – добавлена диагностика САУО/САУКУ – уточнены параметры диагностики Микас 10.3/11.3 – исправлены ошибки при определении и диагностике МР7.0 – исправлена ошибка неправильного вывода идентификатора ЭП Калина Норма в режиме определения комплектации – добавлена индикация статуса ошибок при диагностике ЭБУ – добавлена возможность работы с закрытыми блоками М73 – 25.06.2012 исправлены еще некоторе мелкие неточности

Категория: Программы для диагностики отечественных автомобилей

OpenDiagPro(free)

Программа для диагностики отечественных автомобилей ВАЗ, ГАЗ, УАЗ

Для работы с данной программой Вам понадобиться адаптер USB-KKL – подробнее

Для работы с данной программой Вам понадобиться адаптер USB-KKL – подробнее

Диагностическая программа для отечественных автомомбилей ВАЗ ГАЗ УАЗ. Появилась коммерческая версия программы OpenDiag. Ниже можете скачать бесплатную версию.

Изменения в последней версии: – исправлены ошибки при диагностике Микас 10.3/11.3 – добавлены пропуски воспламенения для Января 7.2 – при диагностике АПС6 вроде как не должно быть теперь вылетов программы (проверяйте и оьязательно отпишитесь в теме) – исправлены ошибки при работе с ИМ (коррекция СО) Также отпишитесь пожалуйста о результатах – добавлены демонстрационные возможности коммерческой версииsds

Категория: Программы для диагностики отечественных автомобилей

OpenDiag 1.3.3

Открытый проект диагностической программы.

Для работы с данной программой Вам понадобиться адаптер USB-KKL – подробнее

Программа для диагностики отечественных автомобилей – ГАЗ, ВАЗ, УАЗ.

Для работы с данной программой Вам понадобиться адаптер USB-KKL – подробнее

Категория: Программы для диагностики отечественных автомобилей

BOSCH diag

Программа компьютерной диагностики электронного блока управления Bosch MP7.0H

Категория: Программы для диагностики отечественных автомобилей

AutoVAZ_NEW

Программа диагностики контролеров производства АвтоВАЗ

Категория: Программы для диагностики отечественных автомобилей

Программа для диагностики Bosch 7.9.7

Категория: Программы для диагностики отечественных автомобилей

Auto2

Программа позволяет просматривать в удобном виде всю оперативную информацию поступающую от бортового компьютера и менять некоторые параметры доступные для регулировки. Так же возможно сохранение динамической и статической информации для последующего использования. (ВАЗ)

Категория: Программы для диагностики отечественных автомобилей

Stevaz

Программа диагностики контролеров производства АвтоВАЗ

Категория: Программы для диагностики отечественных автомобилей

Bosch

Программа предназначена для диагностики Bosch M7.9.7, Январь 7.2 и Микас 10

Категория: Программы для диагностики отечественных автомобилей

OpenDiag

OpenDiag — программа для диагностики автомобилей ВАЗ и Лада, с помощью которой можно проверить электронные блоки машин. Для поиска неполадок используется специальный диагностический адаптер. Программа может автоматически определить комплектацию автомобиля, дополнительного оборудования и блоков на шине.

После запуска программы необходимо выбрать тип адаптера на автомобиле: K-Line, ELM327 или J2534.

В главном окне утилиты OpenDiag нужно перейти в раздел «Выбор блока». Здесь выберите один из доступных двигателей для диагностики. Доступные модели разделены по странам и маркам производителей.

В интерфейсе приложения можно активировать функцию автоматического определения комплектации. Также есть функция определения дополнительного оборудования и блоков на шине. После установки основных параметров утилита предоставит подробную информацию об автомобиле.

Преимущества программы OpenDiag:

Программа OpenDiagFree распространяется бесплатно, интерфейс выполнен на русском языке.

Лада Калина Хэтчбек Люкс с автоматом › Бортжурнал › ELM 327 Mini OBD2

Прислали по почте данный девайс из Китая, шел по почте более 2 месяцев. Я даже забыл про него, т.к. отправитель дал мне левый трек, то отследить не смог и забыл практически про него.

Первым делом проверил содержимое, это Диск и сам адаптер. Диск даже не открывал, как понимаю там или инструкции или дрова на некоторые OC

Решил проверить аппарат. Первым делом поискал куда его включать в автомобиле, т.к. диагностический разъем теперь в новой калине расположен не там как ранее.

Перед тем как идти в машину, накачал на Iphone проги для этого аппарата, и пожалел о том что не всё прочитал до этого в интернете. Оказывается OIS iphone/ipade не работают с ним по Bluetooth.

Вернулся домой, и чтоб не просить у жены телефон, нашёл старенький Fly с android и опять качнул на него проги.

Этот телефон уже соединился норм. Как минимум просто хотел убедиться что девайс работает, и в будущем легко можно будет считать ошибки с автомобиля, если к примеру загорится CHECK.

На заглушенном двигателе проверяем напряжение аккумулятора, показывает, но с погрешностью.

Считываем инфу с самого устройства

Заводим двигатель, смотрим обороты двигателя

Далее пытался считать ошибки с автомобиля, но так как автомобиль ни на что не жаловался до этого, то и ошибок ни каких не выдалось, что тоже радует ))

К аппарату больше не коннектился, т.к. нет нужды. Подарю его сестре, у них тоже Калина 2014 года, но что-то с ней не так, постоянно CHECK проявляется, и они ездят из другого города к оф.дилеру на сервис. А так хоть сами считают ошибки и вопросов меньше.

READ Как подключить к ноутбуку пассивные колонки

Себе на днях закажу снова, но уже более функциональный, или c wifi или c USB.

Виды диагностики

Существует несколько различных видов и способов диагностики Лады Калины.

Диагностика на приборной панели

Такой вид диагностики довольно распространен, но имеет большое количество минусов. При таком способе выявления ошибок в автомобиле Вы не сможете обнаружить причину поломки. Приборная панель выдает лишь комбинацию цифр, якобы с кодом ошибки, но, как правило, такая диагностика имеет высокую погрешность и часто ошибается.

Диагностика на СТО

Данный вид диагностики один из самых правильных. При диагностике на станции к Вашему автомобилю подключается специальный профессиональный прибор, который с высокой точностью определяет поломку в вашем автомобиле. Большим минусом такого метода является его стоимость, умельцы берут за свою работу более 1000 рублей лишь за одно подключение прибора к авто.

Диагностика с помощью ЕЛМ-327

Китайские умельцы смогли сделать прибор, едва превышающий размер спичечного коробка, а по функциям практически не уступающий более дорогому профессиональному сканеру. Так как разъем ОБД-2 широко распространен, то сканер ЕЛМ-327 подходит к множеству автомобилей.

Стоимость сканера на сайте АлиЭкспресс вирируется от 5 до 10 долларов, что практики равно разовой диагностики на станции.

Прибор имеет две версии 1,5 и 2,1 следует отметить, что для работы с отечественными автомобилями необходимо приобретать версию ELM-327 v1.5. Версия 2,1 хоть и дешевле, но отказывается работать с отечественными блоками управления ДВС.

При покупке следует знать, на какой операционной системе работает Ваш смартфон, так как данный сканер работает в паре со смартфоном. Если у вас iPhone, то необходимо брать сканер с наличием Wi-Fi, а если смартфон на базе Android, то достаточно купить сканер с Блютус.

Выводы

Как показывает практика, провести диагностику Лады Калины при помощи приборной панели достаточно легко и просто. Для этого не требуется специального инструмента или навыков. Стоит отметить, что по опыту многих автовладельцев, не всегда можно полностью диагностировать все ошибки электронного блока управления, поскольку износ и обрыв некоторых контактных соединений могут трактоваться ЭБУ по-своему.

Что собой представляет жидкокристаллический дисплей или индикатор? жидкокристаллический индикатор или сокращенно ЖК – дисплей, имеющий плоскую форму, на основе жидких кристаллов. Так вот я не зря начал с ЖК-индикаторов, поскольку речь пойдет о ЖК, установленных в Ладе Калине.

Индикатор, установленный на приборной панели, выводит информацию, обрабатывающуюся бортовым компьютером. Количество выводимой информации зависит от комплектации транспортного средства.

Данный экран отображает такую информацию:

1. Время на данный момент или номер подсказываемой передачи МККП ( или режим коробки АККП);

2. Также он показывает общий пробег транспортного средства или пробег в течение одного дня (суток);

3. Выводит данные внешней температуры или одного из индикаторов (последние зависит от комплектации автомобиля);

4. Уровень горючего (топлива).

Для того, чтобы запустить механизм самотестирование в автомобиля Лада Калина, необходимо:

1. Аккумуляторная батарея должна быть подключена;

2. Необходимо удерживая кнопку сброса суточного пробега автомобиля и включите зажигание

3. Затем после включения ЖК-индикатора, нужно нажать еще раз кнопку «пробега» однократно . После этого дисплей индикатора отобразит версию программы;

4. Коды ошибок, если они будут, отобразятся в двух верхних строках;

5. Для того, чтобы вернуть систему в рабочее состояние существуют два способа:

•нажать на любую из кнопок панели управления;

•подождать 15-30 сек. и система сама вернется в рабочее состояние, однако выбирая этот вариант не нужно нажимать на кнопки.

Ниже приведена расшифровка кодов, которые могут возникнуть на панели:

1. Код 2 – перенапряжение бортовой сети;

2. Код 3 – показатель уровня горючего (обрыв цепи);

3. Код 4 – показатель температуры ОЖ, также обрыв цепи;

4. Код 5 – произошла поломка датчика внешней температуры воздуха;

5. Код 6 – перегрев двигателя;

6. Код 7 – слишком низкий уровень давления масла;

7. Код 8 – произошла поломка тормозной системы транспортного средства;

Выводы

Итак, провести диагностику и исправление ошибок Лады Калины, не так уж и сложно. Стоит только внимательно идти по пошаговой инструкции и все получится. Так, автомобиль лишится всех ошибок, и сбросятся сигнализаторы на панели приборов, а автолюбитель узнает полностью о проблемах, которые есть у него в автомобиле.

С некорректным поведением автомобиля, наверно, доводилось сталкиваться любому автовладельцу. Даже если контрольные лампы неисправностей на приборной панели не горят, машина может испортить жизнь владельцу плохим запуском, плавающими оборотами холостого хода или перерасходом топлива. Но если раньше хозяин, упомянув чью-то мать, привычно лез под капот регулировать карбюратор, то на современных автомобилях все несколько сложнее. Для обнаружения неисправностей требуется хороший диагностический сканер.

КатегорияМестоНаименованиеРейтингЦена
Лучшие недорогие любительские автосканеры1ELM3278.0 / 101 200
Лучшие профессиональные мультимарочные диагностические сканеры1Autel MaxiSYS 908S Pro9.8 / 10212 700
2Delphi DS 150 CARS9.4 / 10236 900
3FCAR F7S-G9.3 / 10192 700
4Сканматик 29.2 / 1017 300
5Autocom CDP Pro9.0 / 1010 000
6Launch X431 Pro8.0 / 1063 000
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
