Настраиваем часы в Пежо 308 своими руками

Какое трансмиссионное масло и как часто заливать

Производить замену следует систематически, через 60000км пробега, цифра характерна стандартной нагрузке на транспортное средство. При повышенной эксплуатации агрегата жидкость меняется через 30000км пройденного пути. К повышенной эксплуатации относят: буксировку прицепа, пробки, горный серпантин, бездорожье, условия низких температур и др.

В АКПП применяют специальные трансмиссионные жидкости, соответствующие требованиям:

  • Стойкая вязкость жидкости;
  • Сопротивляемость жидкости износу;
  • Стойкость жидкости к окислению;
  • Стойкость жидкости к трению;
  • Стойкость жидкости к образованию пены.

По типу, масла для АКПП делят:

  • Минеральные жидкости;
  • Полусинтетические жидкости;
  • Синтетические жидкости.

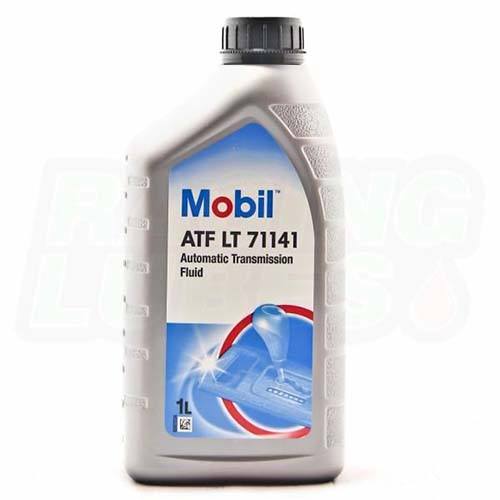

Коробка транспортного средства Пежо 308 использует смазку ATF LT 71141, позволяющую обеспечить механизм плавностью при переключении и стабильной работой гидротрансформатора. Все это возможно благодаря применению уникального пакета присадок. Уменьшаются тепловые нагрузки, износ, улучшается работа в условии отрицательных температур.

Процесс замены на Пежо 308

Отключаем клемму «минус» на АКБ. Отсоединяем разъёмы датчиков, также все патрубки. Снимаем крышку ГБЦ, удалив катушки и выкрутив свечи зажигания. Дальше нужно повернуть коленвал в сервисное положение:

  1. За болт, крепящий шкив привода вспомогательных агрегатов, вал проворачивают на 2 оборота;
  2. Каждый распредвал вращают против часовой стрелки на 20-35 градусов, чтобы зафиксировать «фазовращатели». Для захвата используйте шестигранник «Б» (см. фото);

    Затянули, прокрутили ещё раз

  3. Вращая коленвал как на «шаге 1», добейтесь совмещения отверстий «g» и «h». Установите шпонку «3».

Поставьте риски на шестернях и на цепи. Затем снимите «успокоитель», отвернув два винта сверху.

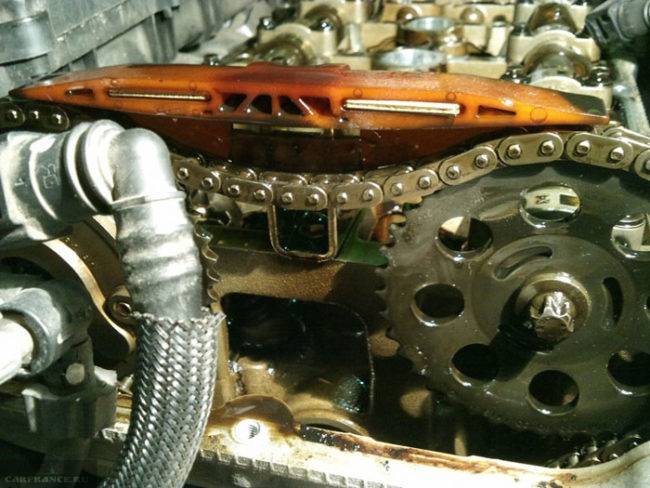

Отмечаем положение цепи ГРМ

Теперь обеспечьте натяг, как показано на фото.

Удаляем восемь крышек

На Пежо 308 при замене маслосъёмных колпачков шестерни распредвалов надо фиксировать.

Обе шестерни зафиксированы

Но если шестерня остаётся на валу, она и так зафиксирована цепью.

Чтобы снять выпускной вал, удаляют вакуумный насос.

Вакуумный насос после демонтажа

Для впускного вала будет своя подготовка: шестигранником «на 4» вращайте против часовой стрелки вал эксцентрика «d». Деталь «e» пусть займёт положение «зубцами вверх».

Чертёж ГРМ, впускной рапредвал

Дальше откручивайте винты на крышках распредвалов. Порядок будет обратным к тому, что указывался в «главе 2». На крышках нанесены цифры, и менять детали местами при монтаже не следует!

Вывод: всё будет выглядеть просто, если не менять впускные колпачки. Без пластины-фиксатора обойтись тоже можно.

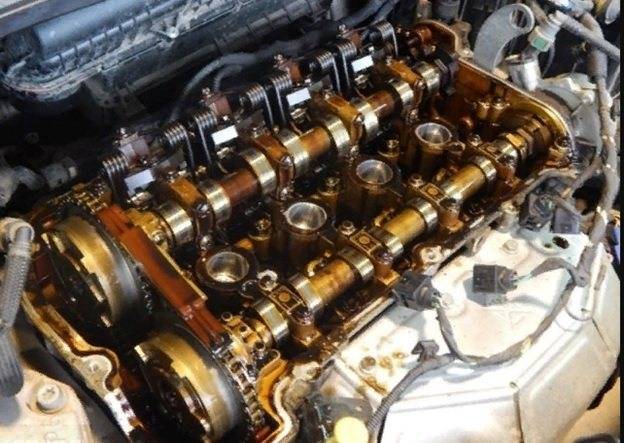

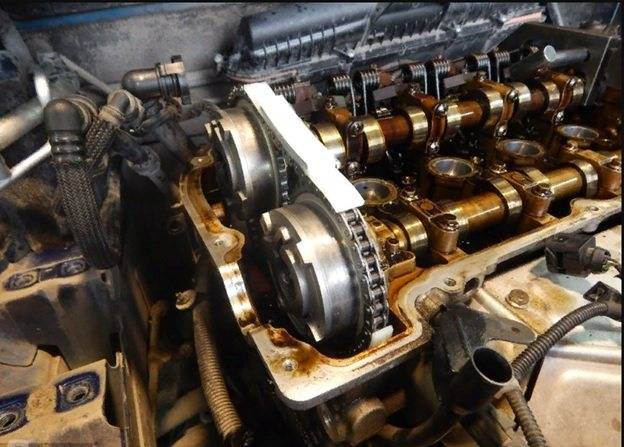

Снимаем оба вала

Выпускной распредвал можно убрать прямо сейчас. Затем проводят «вторую подготовку»: откручивают винты «23», удаляют опоры «24»… вместе с впускным валом!

Чертёж ГРМ, опоры эксцентрикового вала

Вал эксцентрика на последнем шаге нужно тоже удалить. Всё просто – шестерни остались на валах.

Следует снять все коромысла, возможно, вместе с компенсаторами. А дальше:

  1. В колодец подают давление 7-8 атмосфер;

    Цепочка не слетела…

  2. Рассухаривают каждый клапан;

    Два «выпускных клапана» без пружин

  3. Производят замену колпачков, пользуясь щипцами при удалении и втулкой при установке. «Старый» колпачок нельзя вращать, а «новый» смазывают маслом.

Замена колпачков на Пежо 308 не представляет собой чего-то особенного. Но этого нельзя сказать о самом механизме ГРМ.

Сборку ГРМ производят в порядке, обратном всему рассмотренному. Желаем удачи.

Peugeot 308 › Бортжурнал › Установка сигнализации и завершение установки климат-контроля

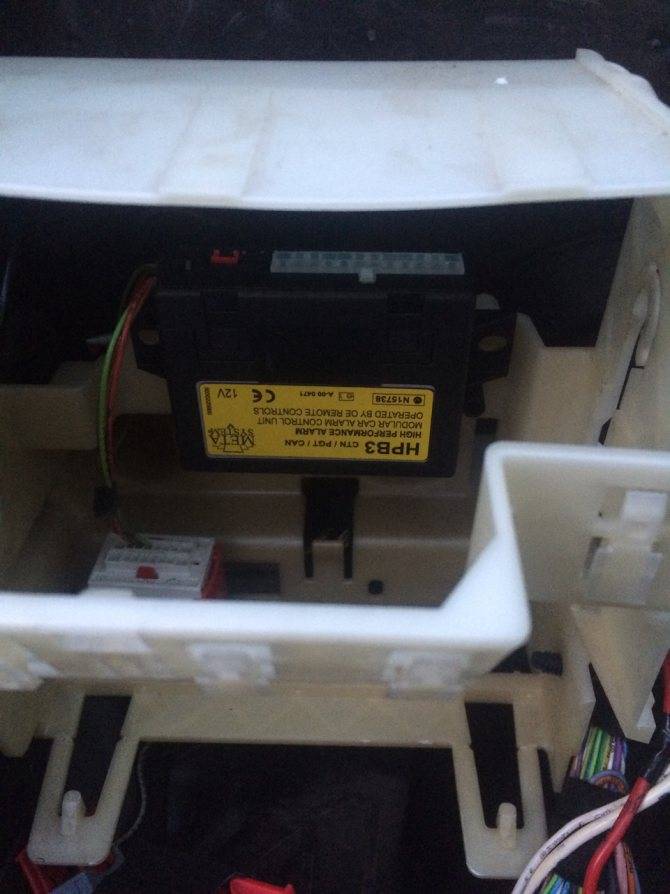

Наконец-то пришли выходные и можно спокойно доделать все. Блок сигнализации размещаем в его штатном месте — за блоком BSI. Для этого снимаем блок BSI и прикручиваем блок сигнализации. Приятно ставить родные аксессуары — все встает идеально.

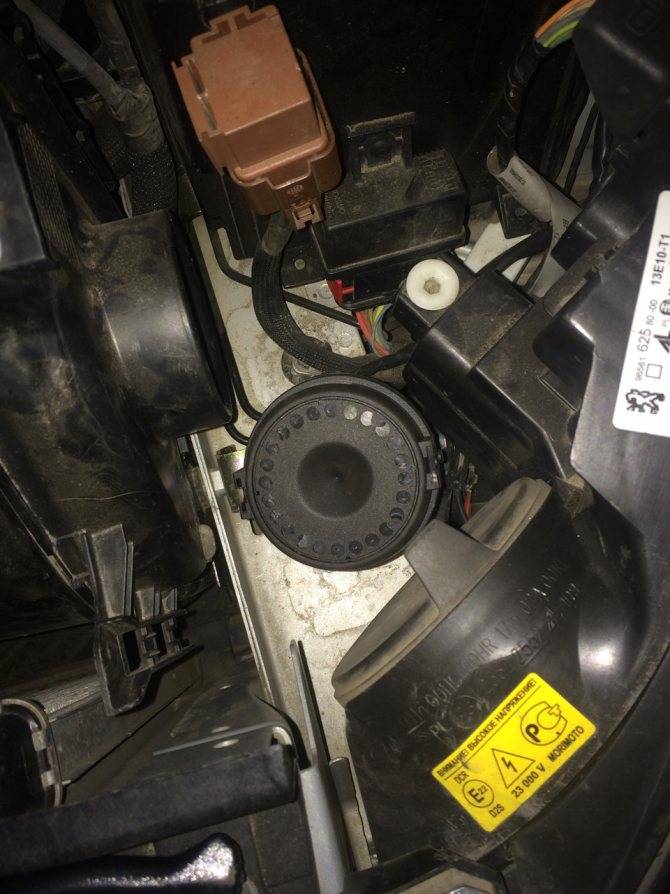

А дальше начинается самый «французский секас» — установка сирены и протяжка проводов в салон. Сирену поставил на её штатное место — рядом с резонатором. Единственный косяк комплекта — не было Г-образного кронштейна, поэтому пришлось варварски догнуть Z-образный кронштейн и установить сирену. Изобретательство заняло почти 2 часа. Протяжка проводов в салон заняла почти 3 часа. Пежо предлагают штатное место — рядом со входом троса капота, но так как проход к этому место предполагает или сверление кузова или кривую прокладку проводки, то я отказался от этого варианта и протягивал провода рядом со штатным входом проводки в салон. Единственный минус — в подкапотном пространстве они выходят практически за ГТЦ, что добавило проблем и увеличивает ловкость рук. Зато после протяжки — все провода идут единым пучком и не выделяются.

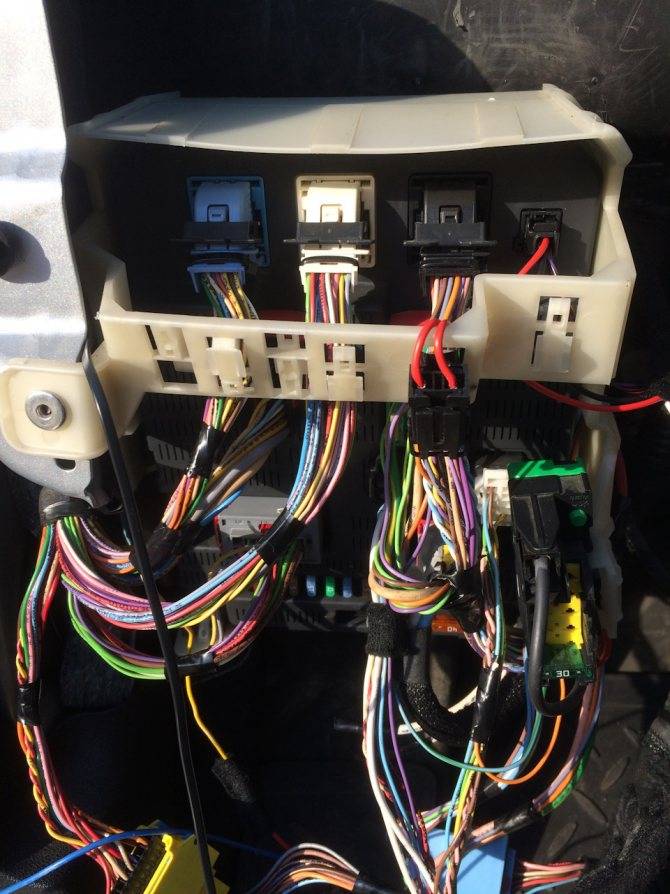

В салоне, подключаем все провода и прячем их за кронштейн BSI. Провода вплетаем в проводку, а то что не получается — обматываем маделином, чтобы не выделялись. Еще один большой плюс — сигналка подключается в BSI штатным разъемом — т.е. просто втыкаем и все =) Предохранитель вешаем на его штатное место, в случае чего — менять удобно.

Датчик удара крепим на подторпедный усилитель, чувствительность поставил примерно на 60-70%. Телекодировка занимает буквально пара минут, так все что надо, это «сказать» BSI, что теперь есть сигналка. И все! Провел тестирование — датчик удара работает, ультразвуковые датчики работают, сирена — пипец противная.

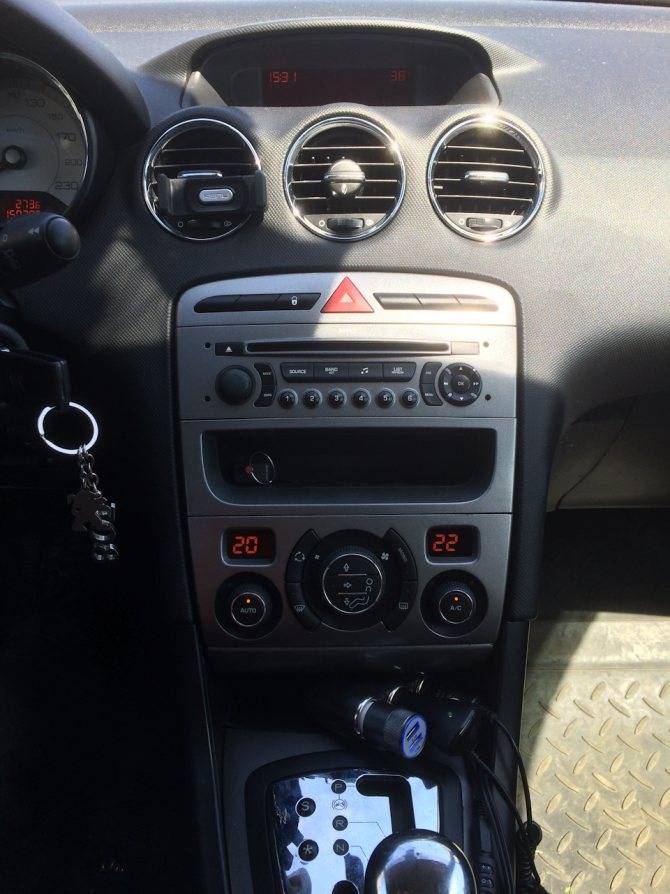

Ну и дособирал салон полностью. Установленный климат-контроль смотрится очень гармонично. Осталось съездить заправить фреон и радоваться жизни.

Мануал по установке сигнализации — качать тут

. Если кому-то требуется — то могу выложить таблицы телекодирования климат-контроля и сигнализации.

источник

Замена цепи ГРМ Пежо 308 с двигателем ep6 1.6 своими руками на видео + фотоотчет

Цепная передача газораспределительного механизма служит дольше зубчатого ремня, но и она когда-то вырабатывает свой ресурс, и ее приходится менять. Здесь мы будем говорить о замене цепи ГРМ на Пежо ер6 1.6. Данную процедуру можно выполнить собственноручно, не прибегая к помощи специалистов.

Цепь ГРМ имеет такое же назначение, что и ремень — синхронизация работы валов. Синхронизация позволяет валам двигаться так, чтобы они не мешали друг другу. Если на минуту представить, что синхронизация будет отключена, то это станет причиной встречи поршней с клапанами. Клапаны из-за этого погнутся, а поршни тоже получат сильные повреждения. Плюс цепной передачи в том, что цепь, хоть и может порваться, но происходит это крайне редко, гораздо чаще цепь растягивается. Но так как обрыв все же возможен, за цепью нужно следить, периодически проводя диагностические процедуры.

Последствия износа

Со временем шарнирные соединения цепи изнашиваются, что приводит к ее растягиванию. Шаг между звеньями увеличивается, и расходник уже не будет работать качественно. Цепь нужно менять в следующих случаях:

  • регулировать натяжку цепи больше не представляется возможным;
  • метки на валах больше не совпадают;
  • на расходнике видны сколы или другие повреждения.

Если цепь растянется, двигатель будет работать неровно. Он начинает издавать посторонние шумы, хуже заводиться. Машина начинает потреблять больше топлива. На растянутой цепи звенья могут проскакивать по зубьям. Хорошо еще если после этого автомобиль просто перестанет двигаться, но это вполне может стать причиной встречи клапанов с поршнями, а это уже капитальный ремонт

Поэтому всегда очень важно регулярно проверять текущее состояние расходника. Хоть цепь и практичнее ремня, но и она вырабатывает свой ресурс

У цепной передачи есть свои неоспоримые преимущества:

  • цепь рвется редко, намного чаще она растягивается;
  • делается цепь из твердого материала;
  • при перебоях в работе цепи клапаны не подвергаются внешнему механическому воздействию.

Замена данного расходника — непростое дело, которое многие автолюбители поручают профессионалам, но провести процедуру замены можно и самостоятельно. Для этого надо в точности следовать инструкции и стараться выполнять все правильно.

Процесс замены

Процедуру замены цепи лучше производить на эстакаде или с использованием домкрата. А вот какие инструменты при этом понадобятся:

  • домкрат;
  • воротки;
  • головки;
  • ключи;
  • отвертка.

Следует покупать только качественные материалы. На расходниках экономить не стоит. Покупая цепь, смотрите на ее провисание — новый расходник не будет провисать более 10 мм. Качество материала, из которого сделан расходник, можно проверить надфилем.

  1. Итак, сначала поднимаем автомобиль домкратом. Затем обесточиваем его, отсоединив от автомобиля минусовую клемму.
  2. Демонтируем переднее колесо справа и подкрылок.
  3. Снимаем воздушный фильтр, отсоединив воздушный патрубок.
  4. Снимаем кожух с двигателя.
  5. Отсоединяем датчики движения распредвалов.
  6. Демонтируем катушки зажигания, отсоединив питание от них.
  7. Отсоединяем шланг вентиляции со всеми патрубками. Не забудьте поставить заглушки, чтобы избежать попадания грязи.
  8. Снимаем крышку блока цилиндров.
  9. Теперь необходимо немного поднять двигатель и вынуть измерительный щуп.
  10. Снимаем подушку мотора.
  11. Демонтируем ремень привода доп. агрегатов.
  12. Снимаем шкив доп. оборудования, для чего придется отвернуть 3 винта.
  13. Прокручиваем коленвал до положения фиксации маховика.
  14. Фиксируем маховик и валы. Для этого необходимо использовать специальное устройство.
  15. Демонтируем цепной натяжитель.
  16. Снимаем все шкивы.
  17. Демонтируем ступицу коленвала.
  18. На следующем этапе снимается сама цепь ГРМ.
  19. Демонтируем направляющие натяжителя.
  20. Снимаем шестеренку коленвала.
  21. Перед тем как ставить на свои места новые расходники, посадочные места нужно как надо очистить от грязи.
  22. Теперь собираем все направляющие, цепь и все это устанавливаем.
  23. Выставляем все необходимые метки.
  24. Ставим на коленвал шкив шестеренки привода ГРМ.
  25. Устанавливаем ступицу коленвала.
  26. Ставим на свои места все шкивы.
  27. Делаем установку натяжителя и успокоителей.
  28. Ставим кольцо уплотнения.
  29. Устанавливаем шкив привода доп. оборудования.
  30. Надеваем ремни дополнительных агрегатов.
  31. Ставим масляный щуп и все патрубки.
  32. Ставим на место кожух мотора, патрубки.
  33. Теперь устанавливаем колесо.

Как видите, хоть это достаточно трудная работа, но все же выполнимая. При соблюдении всех необходимых условий ее возможно выполнить каждому. По окончании сборки обязательно проверьте работу двигателя. При наличии посторонних шумов процедуру установки придется повторить.

Когда менять цепь ГРМ на Пежо 308 (регламент и признаки замены)

Несмотря на то, что внешне приводная цепь механизма впускного газораспределения ЭП6 выглядит хрупкой, она способна исправно работать не менее 150-170 тысяч при бережном отношении к двигателю и соблюдении техрегламента. То же самое сказано о цепи привода ГРМ для этого газотурбинного двигателя, и процесс замены мало отличается. Отличие заключается в некоторых нюансах процесса замены и регулировки, а также допусках на износ.

Торговая сеть рассчитана на 150–170 тыс. Км.

прерывание цепи передачи маловероятно, поэтому ее замена рассматривается только при появлении определенных симптомов, иногда косвенных.

Косвенные симптомы

Основные из них:

  1. Повышенный «дизельный» шум при работе двигателя на холостом ходу и малых оборотах.
  2. Двигатель начинает подрываться и плохо заводится.
  3. Расход масла растет со скоростью 0,25-0,5 литра на 1000 км, наблюдается высокий расход бензина.
  4. Нестабильная работа, поломки, резкая остановка двигателя.
  5. Маршрутный компьютер может отображать ошибку отказа системы защиты от загрязнения и серию ошибок профиля, связанных с системой газораспределения.

    Отказ системы защиты от загрязнения может указывать на проблемы с распределительной цепочкой.

  6. Check Engine может неожиданно включиться, особенно во время дождя и влажности.

Дроссельная заслонка на Пежо 308

На некоторых бюджетных моделях ещё встречаются механические приводы , но это скорее редкость.

Снятая дроссельная заслонка с Пежо 308.

В процессе эксплуатации на крыле заслонки образуются наслоения в виде грязи, сажи и частиц смазочно-охлаждающего материала. Появляется небольшое расстояние между поверхностью воздуховода и торцевым краем. Проще говоря, изменяется угол наклона ДЗ , приводящий к нарушению чёткой работы оборотов двигателя. Бортовой компьютер машины пытается устранить это изменение путём введения дополнительных параметров и коэффициентов.

Чистка и адаптация

Существует два способа чистки. С полным снятием дроссельного узла, как на этом фото. И без снятия. В этом случае снимается воздушный фильтр и патрубок с дроссельного узла, и продувается средством для чистки карбюраторов. Более качественный способ с полным снятием.

Возвращение положения заслонки к заводским параметрам возможно лишь путём адаптации или «переобучения» её электронного датчика положения дроссельной заслонки (ДПДЗ). Именно он даёт сигнал контроллеру, учитывающему частоту нажатия педали акселератора. В итоге определяется количество подачи смеси в камеры сгорания двигателя.

Установка сигнализации на Peugeot 308, точки подключения, Пежо 308

Установка сигнализации на Peugeot 308

• Автосигнализация StarLine A94 с функцией автозапуска

диалоговая система Старлайн защиты автомобиля с интегрированным CAN интерфейсом и функцией интеллектуального автозапуска

• Модуль обхода штатного иммобилайзера BP-03

Цепь Провод сигнализации Номер контакта Управление ЦЗ Белый с синей полосой № 3 Управление поворотниками Белый с красной полосой № 2 CAN-H Коричневый с красной полосой № 8 CAN-L Коричневый № 10

10. Если на Peugeot 308 установлена МКПП, то подключаем провод контроля стояночного тормоза к проводу «ручника». Для этого необходимо снять пластиковую накладку справа от педали газа (крепление на 1 саморез)

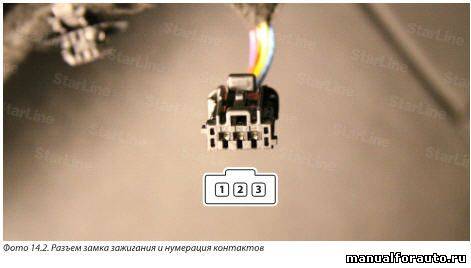

12. Подключаем провода зажигания и стартера к жгуту замка зажигания согласно таблице

Цепь Провод CAN-модуля Номер контакта Зажигание (IGN) Желтый № 1 Стартер (ST) Черный с желтой полосой № 3 (использовать оба провода в этом контакте)

15. Включить зажигание Peugeot 308. CAN-модуль опознает группу и подгруппу. Если сразу после включения зажигания включить левый поворотник, то активируется функция комфорт (зависит от комплектации автомобиля).

16. Настраиваем датчик удара и программируем параметры запуска двигателя (таблица 2 Инструкции по установке). Сборку салона провести в обратной последовательности.

Программируемая функция Значение функции № 7 (длительность прокрутки стартера) 3,6 сек

17. Проверяем работу системы Старлайн.

18. Дополнительную блокировку можно сделать в левом пороге Peugeot 308

Источник

Как работает вал эксцентрика

Многие автомобилисты могут согласиться с тем. Что современные высокоэффективные силовые агрегаты предоставляют множество положительных впечатлений от езды. При этом существуют некоторые малоприятные моменты, которые связаны с заменой деталей моторов с электронным впрыском топлива. К примеру, по семейному бюджету может сильно ударить замена маслосъемных колпачков Пежо 308. Удовольствие это не из дешевых, а появиться необходимость в таких ремонтных работах может даже при небольшом пробеге автомобилей от концерна PSA Peugeot Citroen. Для начала разберемся, как определить необходимость проведения замены этих элементов и что это даст автовладельцу.

Берегите трансмиссию и навесное оборудование мотора

  фото: flickr.com

Нередко, как ни странно, основные подводные камни часто скрываются именно здесь. Факт того, что двигатель хорошо переносит чип-тюнинг, не означает, что другие компоненты также могут справляться с производительностью.

Например, могут начать выходить из строя вспомогательные узлы мотора: турбина (или она не сможет нагнетать достаточное количество воздуха в мотор), форсунки (также могут не справляться или работать в экстремальных условиях после смены прошивки) и так далее. Все это может вызвать цепную реакцию: перегрев поршней, сажевого фильтра, сломанный катализатор и так далее.

Кроме того, существует риск повреждения коробки передач или поломки сцепления.

Порядок замены

Для работы необходим комплект инструментов, с помощью которых фиксируют валы, выставляют метки, регулируют степень натяжения цепи и фазы газораспределения. Такой набор с устройством проверки натяжителя стоит около 7-8 тысяч рублей (Ликота, JTC).

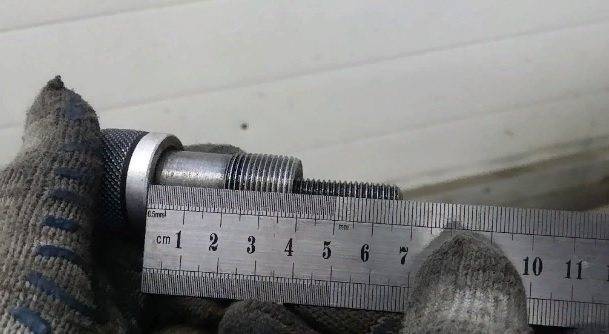

Величину проверяют, вставив на место натяжителя цепи устройство, и замеряют зазор:

Показатели допустимого натяжения цепи:

  • 69-73,5 мм – для атмосферного двигателя ЕР 6
  • 67-70 мм – для турбированных дизельных версий.

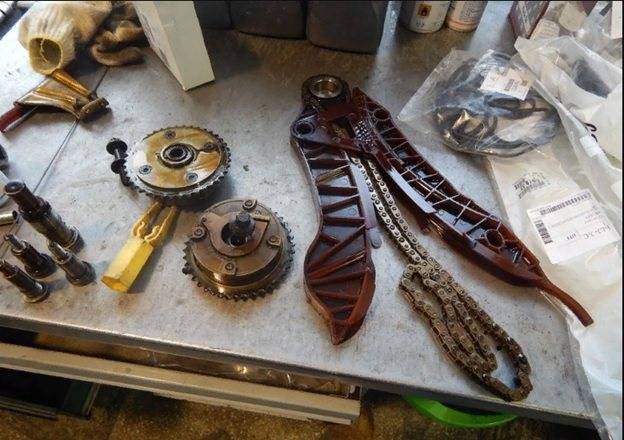

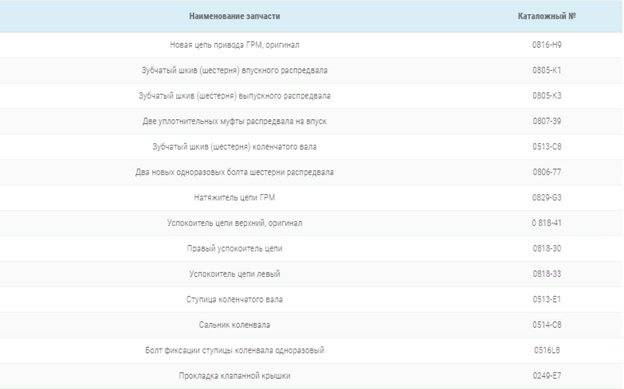

Новый комплект цепи ГРМ включает:

Перед работой автомобиль устанавливают на подъёмнике, либо поддомкрачивают переднюю часть, снимают передние колёса и клемму «минус» с аккумуляторной батареи. Инструкция по замене:

Воздушный фильтр двигателя снять, патрубки отвести в сторону:

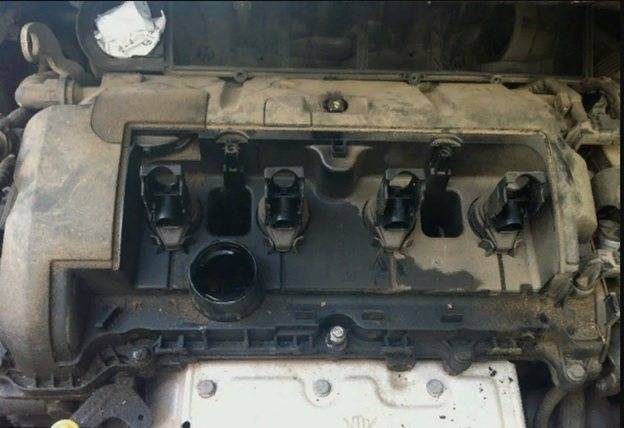

Демонтировать клапанную крышку, отключив датчики:

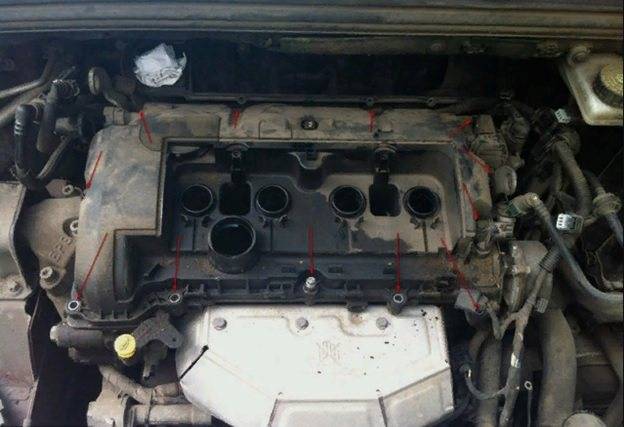

Выкрутить болты креплений крышки:

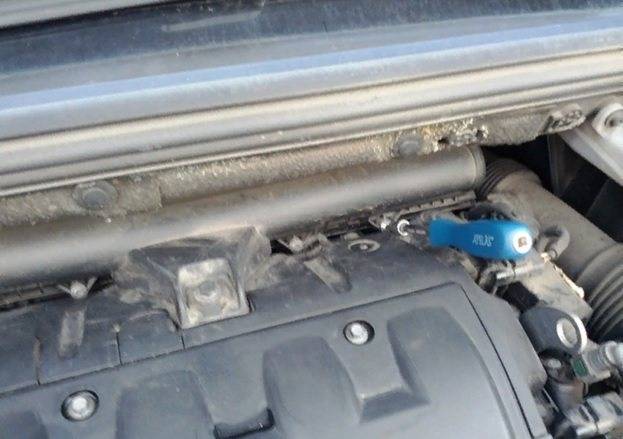

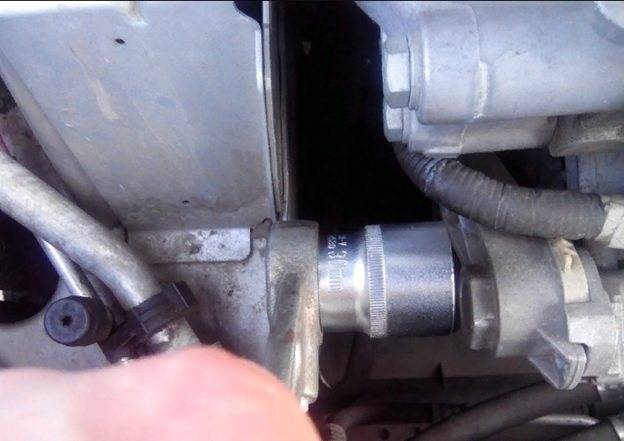

Используя вороток и головку на «18» провернуть распредвалы до полного совпадения меток

Внимание: вращать необходимо только по ходу работы – если не получилось установить с первого раза, то валы проворачивают до полного оборота

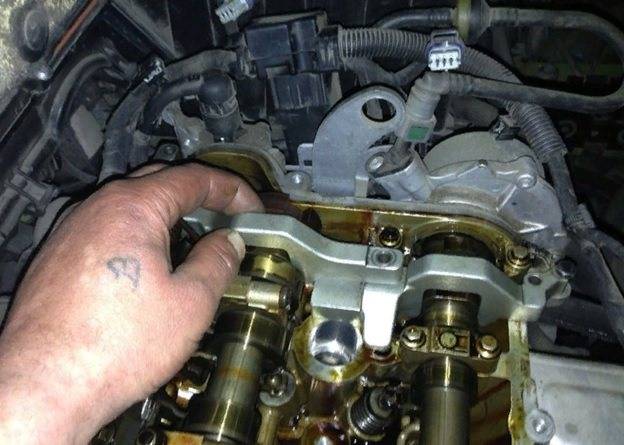

Маховик следует зафиксировать, используя специальное приспособление из набора. Далее установит распределительные метки фаз:

Вынуть щуп замера масла и открутить крепление подушки двигателя, слегка приподняв его на упоре. Зафиксировать метки специальным инструментом:

Далее открутить винт натяжителя и снять цепь ГРМ:

Демонтаж узлов ГРМ выполнить в следующей последовательности: верхний успокоитель, крепления впускных/выпускных клапанов и крышку ступицы коленчатого вала. После чего снимаем все механизмы:

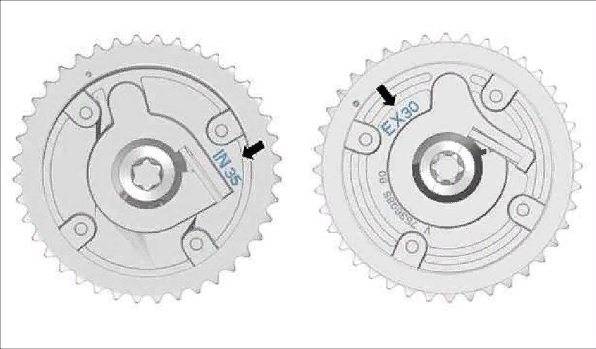

Монтаж новой цепи проводится в обратной последовательности, при этом необходимо проследить фиксацию установочных меток согласно маркировки: выпускной – ЕX30, впускной – IN Оба боковых успокоителя устанавливают одновременно с маховиком и звёздочками, после чего крепят цепь и регулируют натяжение:

Перед установкой необходимо зачистить все узлы от загрязнений, обработать смазочными материалами, а болт натяжителя – фиксирующим герметиком. Если все работы проведены по инструкции, то установочные метки должны совпасть и двигатель запустится. После запуска агрегата следует дать поработать на холостом ходу 5-10 минут, проследив корректную работу ГРМ.

Точки подключения автосигнализации на Peugeot 308 2009 года

Цепь
Цвет
Расположение

заж
гол
замок зажиг-ия

стартер
ж и кр
замок зажиг-ия

конц. вод. дв (-)
лучше ставить самому
или пытаться разобрать вод-ую дверь и развязывать его как-то диодами

конц. лев. зад. (-)
кр
зел. часть белого раз-ма блока пред.

конц. баг. (-)
фиол
кор. часть белого раз-ма блока пред.

конц. зад. пр. (-)
гол
зел. часть белого раз-ма блока пред.

конц. пер. пр. (-)
сер
кор. часть белого раз-ма блока пред.

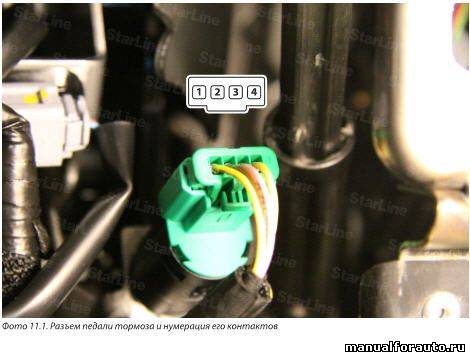

тормоз
роз
лягушка

давление масла
сер (в плетёной защите)
от датчика давления масла (там один провод) с левого бока двигателя (по ходу движения)

Запуск Шерхана лучше делать по давлению масла. Работает стабильно. По импульсу и зарядке запуск не с первого раза или перекрутка стартера или вообще нет попыток вращения стартером. Крайний случай — бензонасос.

Обходчик, в принципе, любой. Проблем не возникало никогда.

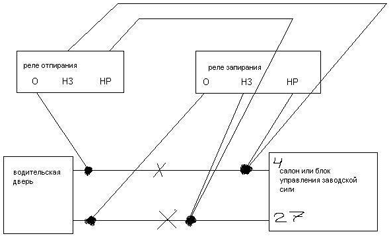

Подключение центрального замка на Пежо 308 2009

Контакты 4 и 27-это контакты в белом раз-ме блока пред-ей. В этом же раз-ме находятся концевики. При отключении этого раз-ма от блока, включается задний дворник. Не пугайтесь. При таком способе подключения повороты мигают при снятии с охраны и постановке в охрану как родная сигнализация.

Нормативный расход масла двигателем EP6

В зависимости от ресурса двигателя, а главное, масла и фильтра, расход может сильно отличаться. Как правило, для машин с мотором любого объёма концерн PSA допускает расход масла в пределах 500 мл на 1 тыс. км. На самом деле, это не всегда соответствует истине.

Пыжики с пробегом до 70–80 тысяч чаще всего просят в пределах 250–350 мл на тысячу .

Конечно, многое зависит от режима и условий эксплуатации автомобиля. Если постоянно крутить двигатель до красной зоны, то и расход на угар может быть гораздо выше. У некоторых он достигает 800-1000 мл на 1000 км, что уже заставляет задуматься о ремонте.

Дело здесь совсем не в марке масла и не в его вязкости. Да, многие советуют лить более вязкие масла в уставшие моторы с крепким пробегом, хуже им от этого не станет. Но и лучше тоже. Вот что влияет на расход масла:

Замена масла в акпп хонда аккорд 8

Пробег

. Новый Пежо 308 с пробегом до 5 тысяч может брать до литра масла на тысячу, в то время как на отрезке 5-150 тысяч нормальным считается расход.

250–400 мл на 1 тыс. км

С увеличением пробега, расход масла увеличивается.

Условия эксплуатации

. Если машина в основном покоряет горные серпантины в жару, на маленький расход масла можно не рассчитывать. В этом случае нормой будет.

600 мл на 1 тыс. кмКлиматические условия

. Чем жарче климат, тем больше температурная нагрузка на двигатель и больше расход.

Расход масла зависит от условий эксплуатации и климатических условий.

Режимы холостых малых оборотов

. Для двигателей 308-го средние и высокие обороты более естественны, сказывается родство с БМВ. В городских тянучках, пробках и на холостых оборотах расход масла несколько увеличивается, при этом километраж на одометре практически не меняется в то время как двигатель накручивает моточасы. Это значит, что масло в таких условиях надо менять чаще. Напомним, что официалы рекомендуют менять моторное масло каждые 15 тысяч. Лучше — чаще, хотя бы раз в 7-10 тысяч.

Механические причины

— утечки, износ маслосъемных колец, задубевшие маслосъемные колпачки , изношенные втулки клапанов и ещё ряд причин.

Одной из причин повышенного расхода масла может быть утечка.

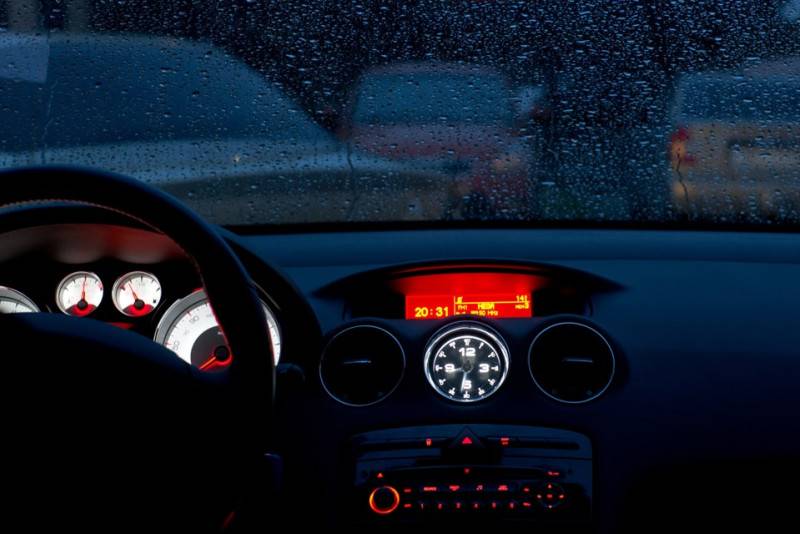

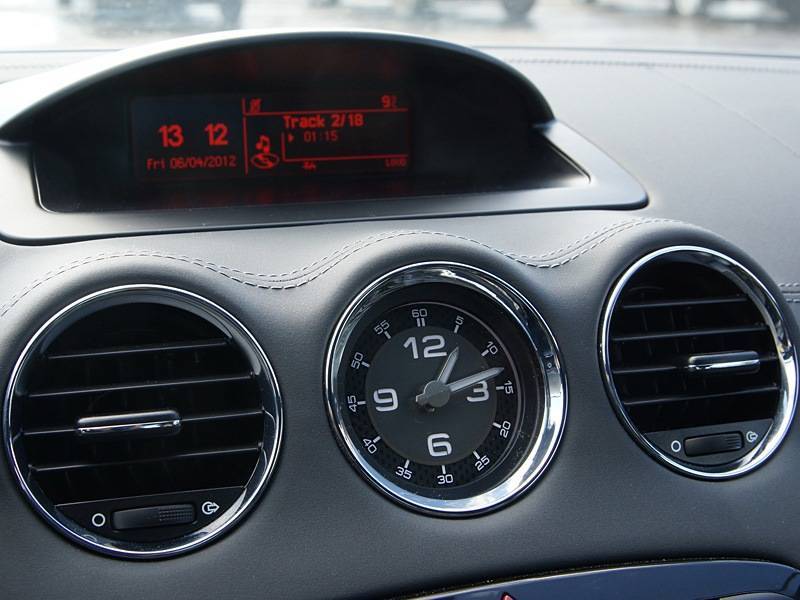

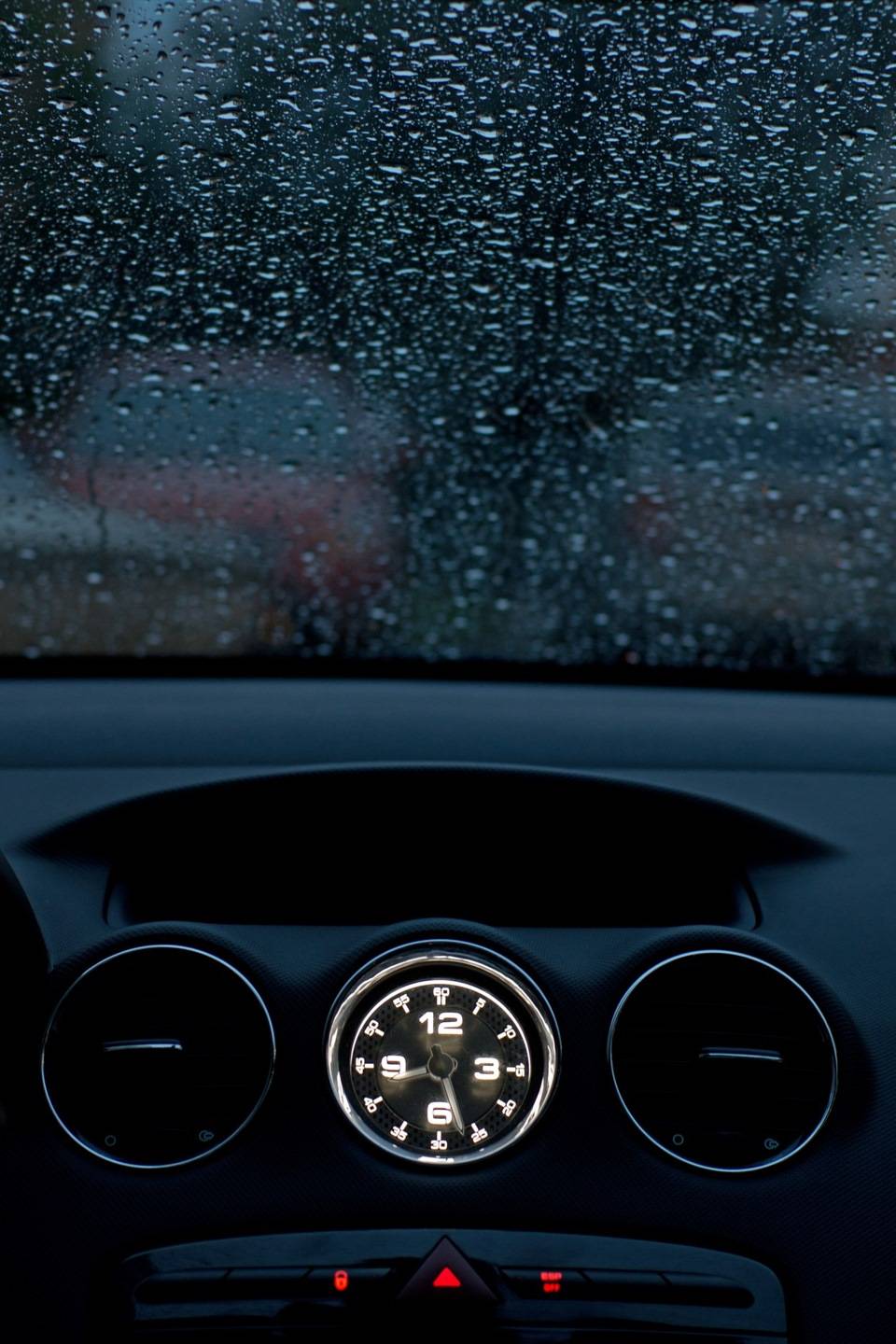

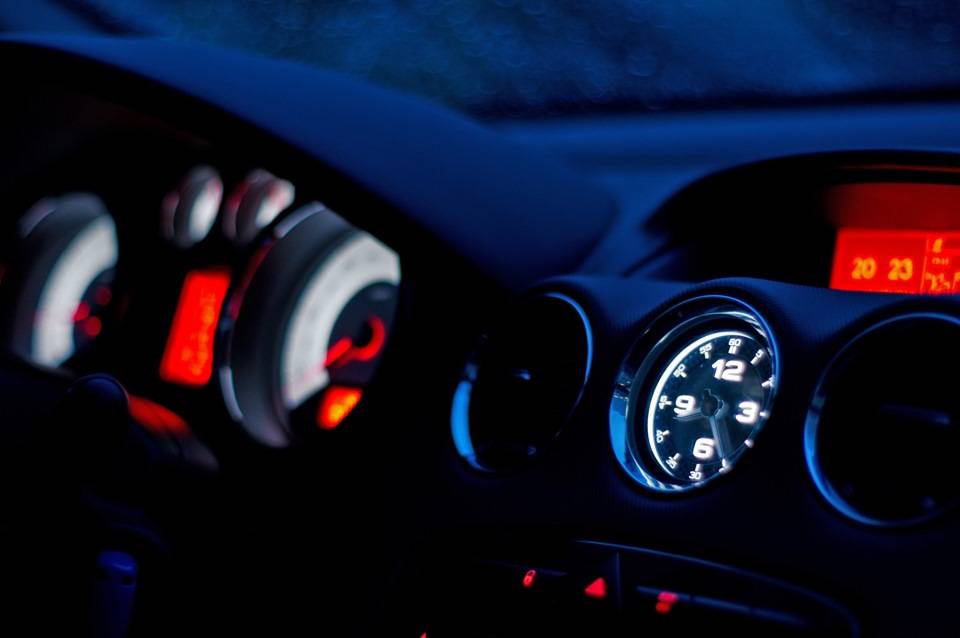

Peugeot 308 Allure › Бортжурнал › Установка аналоговых часов от Peugeot RCZ

Внимательный читатель помнит, как в одном из из предыдущих постов я мастерски заинтриговал публику тем, что зачем-то вынимал центральный дефлектор воздуховода.Знающие люди сразу сузили круг до двух возможных вариантов — или я хочу установить штатный ароматизатор или часы от пежо RCZ.И вот, выдержав театральную паузу, вызванную техническими сложностями, я представляю вам мои безумно обалденные часики от Peugeot RCZ в центральном дефлекторе.

Поясню. Это же пежо. Поэтому это не просто будильник на жигулях, это отдельный компьютер, который надо подружить с can шиной.Можно не дружить его с шиной, но тогда время на часах можно будет выставить только одним способом: в 12 часов скинуть клемму с АКБ и поставить ее назад. При подаче напряжения, часы сами выставляют время на 12:00.Но моя цель была сделать чтоб всё правильно работало. И ниже будет написано, как я это сделал.В интернете я не нашел таких отчетов, поэтому полагаю мой отчет будет иметь некую ценность для любителей гаджетов, ведь эти часы можно установить не только в пежо 308, но и в 408, а так же в опель антара и возможно еще куда нибудь, надо смотреть диаметр посадочного места.

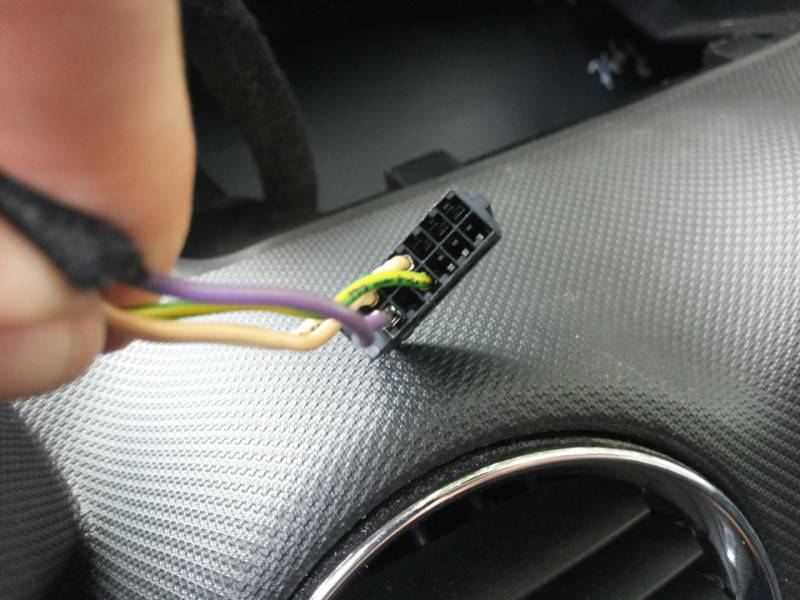

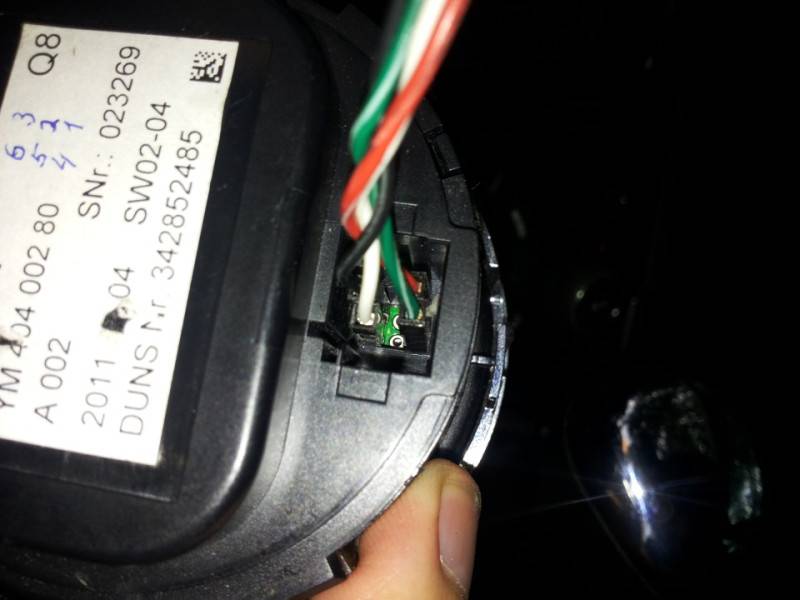

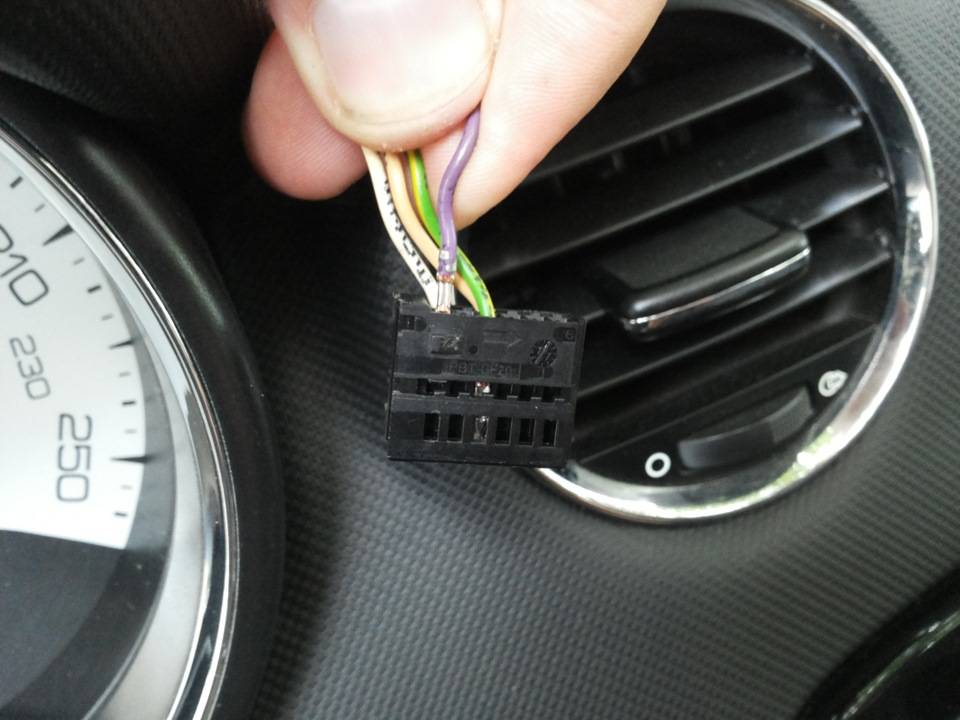

Для начала надо было придумать коннектор, который можно воткнуть в часы. Народ паяет что-то свое, но в связи с моей рукожопостью в этом плане, спасение пришло из моей более профессиональной сферы — из компьютерной.В роли коннекторов идеально подошли провода которые идут от системного блока к материнской плате. Нужно 4 провода не очень большой длины. Сантиметров 30 даже хватит, но мои были подлиннее и это слегка облегчило процесс подключения.

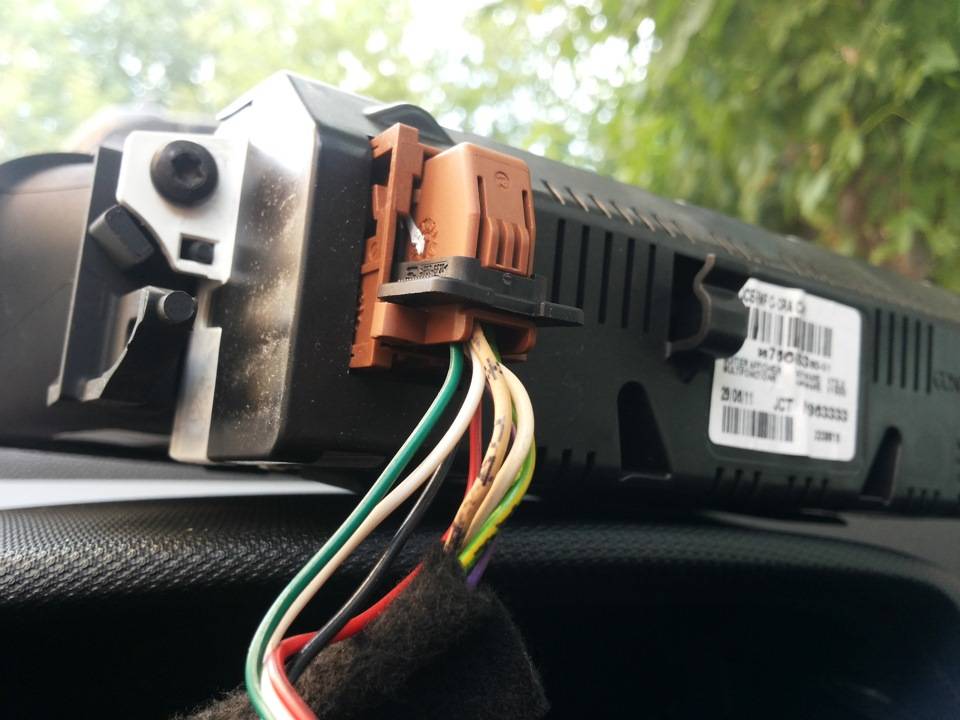

Далее надо вытащить верхний дисплей нашего пыжика. Делается это просто, с помощью двух линеек или кредиток. Поддеваем сверху и снизу и тащим дисплей на себя.Прежде чем отсоединять дисплей от колодки проводов, надо выключить зажигание, подождать 3 минуты и снять плюсовую клемму АКБ. В общем, в интернетах есть видео отчеты, как вынимать верхний экран пежо 308.

А теперь как это в часах:Пин №1 — питание +12 (у меня красный)Пин №3 — земля (у меня черный)Пин №6 — CAN2Пин №4 — CAN1

И вот это всё нам надо соединить. Опять же, народ предлагает паять. Но я уже высказывался по этому поводу, поэтому пошел по пути меньшего сопротивления:

Когда все 4 провода таким образом посажены в гнезда, собираем конструкцию назад и вставляем ее в дисплей. Получится что-то типа того:

Можно проверять. Сажаем клемму АКБ, вставляем и поворачиваем ключ. Если часы поставили время на 12:00 — поздравляю, всё работает.Далее заводим машину и проверяем подсветку часов.

Осталось дело за малым: раздобыть диагностический компьютер и в нем активировать синхронизацию часов с бортовым компьютером.Сделать это мне смогли на прошедшей встрече пыжеводов, за пиво.Выглядит этот процесс вот так

Ну и еще пара фоток:

В общем, теперь я могу сказать: деньги были потрачены не зря и весь геморр этого стоил.

Дополнение:1. Забыл написать, что чтобы вставить часы в дырку дефлектора, надо эту дырку в трех местах подрасширить ножичком, ибо крепление у часов отличается от крепления дефлектора.Надо расширить прорези по центру с обоих сторон, а сверху чуток подрезать выступ. Всё это делается на внутренней поверхности дырки, поэтом никак не влияет на внешний вид и если потом поставить назад дефлектор, то ничего не будет видно.2. И забыл еще написать, что часики то штатные и абсолютно точно повторяют подсветку салона. То есть если включается ночной режим, то вместе с основной подсветкой, часики тоже становятся темнее. Ну и когда ручками регулируешь подсветку, то на часиках интенсивность подсветки тоже меняется.

Источник

Peugeot 308 › Бортжурнал › Установка сигнализации и завершение установки климат-контроля

Наконец-то пришли выходные и можно спокойно доделать все. Блок сигнализации размещаем в его штатном месте — за блоком BSI. Для этого снимаем блок BSI и прикручиваем блок сигнализации. Приятно ставить родные аксессуары — все встает идеально.

А дальше начинается самый «французский секас» — установка сирены и протяжка проводов в салон. Сирену поставил на её штатное место — рядом с резонатором. Единственный косяк комплекта — не было Г-образного кронштейна, поэтому пришлось варварски догнуть Z-образный кронштейн и установить сирену. Изобретательство заняло почти 2 часа. Протяжка проводов в салон заняла почти 3 часа. Пежо предлагают штатное место — рядом со входом троса капота, но так как проход к этому место предполагает или сверление кузова или кривую прокладку проводки, то я отказался от этого варианта и протягивал провода рядом со штатным входом проводки в салон. Единственный минус — в подкапотном пространстве они выходят практически за ГТЦ, что добавило проблем и увеличивает ловкость рук. Зато после протяжки — все провода идут единым пучком и не выделяются.

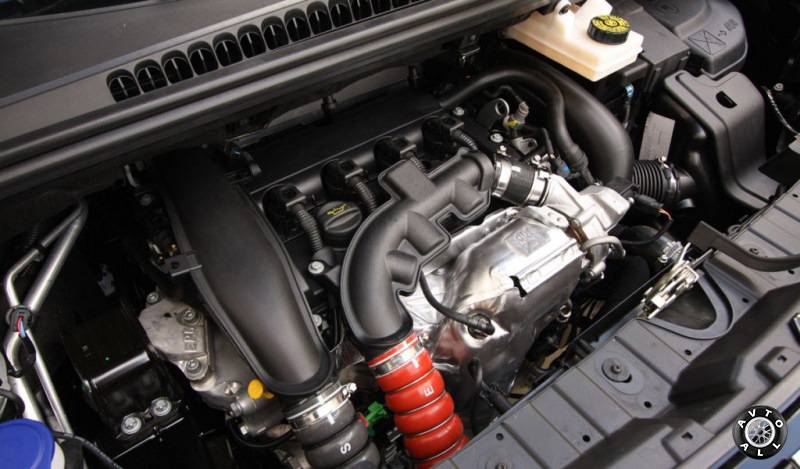

Работа с силовым агрегатом

Что касается технических характеристик, то в Пежо 308 уже установлен электрический гидроусилитель руля, для улучшения качеств управления.

Подвеска показывает отличные характеристики комфорта и маневренности авто. Турбированный двигатель германского производства объемом 1,6 литров, мощностью 140 лошадиных сил. Установлена автоматическая коробка переключения передач на 4 уровня с тяговым усилением крутящего момента до 240 Нм. Шасси работает плавно, без раскачки.

Часто водителей не устраивают мощностные характеристики своей машины, особенно когда вождение предусматривает частые обгоны. Проводя чип тюнинг Пежо 308 можно усовершенствовать мотор машины. Модернизация двигателя проходит на современном оборудовании зарубежного производства. Такая модернизация увеличит показатели крутящего момента и мощность силового агрегата. Стандартная комплектация Пежо 308 снабжена двигателем VTI объемом 1,6 литров и мощностью 120 лошадиных сил. Улучшая данный показатель, можно добиться таких результатов:

  1. Мощность двигателя увеличится до 132 лошадиных сил (10% увеличение);
  2. Крутящий момент увеличится с 160 на 176 Нм, то есть также на 10%.

Делая модернизацию двигателя, не зависимо от того бензиновый он или дизельный, можно получить увеличение мощности на 30%, а крутящего момента на 25%.

Специальное устройство RaceСhip для чип тюнинга будет дополнительным блоком в управлении двигателем. Параметры настроек можно менять в любое время. Установив устройство в двигательную систему, аппарат ускорит операцию обработки данных в несколько тысяч раз и создаст условие повышенной мощности, снижая при этом расход топлива.

На защитные параметры двигателя RaceСhip не влияет, изменяется только экологическая характеристика, из-за больших выхлопов газов. Поэтому никакой перегрузки компонентов двигателя бояться не нужно, Вы наоборот увеличите производительность мотора в процессе ускорения.

Просмотрите видео, где подробно описывается процедура замены тормозных колодок Peugeot 308:

Также на эту тему вы можете почитать:

ВАЗ 2109 (карбюратор) не заводится, что делать?

Тюнинг Хонда Цивик своими руками без особых сложностей

Чем подчеркнуть превосходство? Полноприводный тюнинг для взрослых

Infiniti FX первого поколения на вторичном рынке: как не наткнуться на автохлам?

Subaru Forester с оппозитным 210-сильным мотором на вторичном рынке

Alexander Stepanoff 26 июня, 2014

Опубликовано в: Полезные советы и устройство авто, Французские автомобили

Метки: Peugeot, Легендарные автомобили, Тюнинг, чип-тюнинг

Приступаем к модернизации салона

Салон Peugeot 308 просторный, эту особенность автомобиль получил благодаря изгибу крыши и интересному расположению кресел. Есть система климат-контроля и стереосистема с отличным звуком. Дополнительно устанавливаются оригинальные цветные ручки стеклоподъемников, с их помощью интерьер выглядит более универсальным и ярким. Вмонтированные накладки на 2 педали с черным серебром улучшат контакт ноги с устройством, а надежно закрепленный коврик важен для безопасности движения. Улучшенный подлокотник на кресле сделает комфортным сидение пассажира. Кроме этого устанавливается дополнительная накладка на тормоз, которая создаст определенный стиль авто, спортивное кресло для плотной фиксации тела на скоростных поворотах, солнцезащитные шторы и многое другое. Ниже размещено Пежо 308 тюнинг фото.

Фото интерьера Пежо 308

Точки подключения автосигнализации на Peugeot 308 2009 года

Цепь Цвет Расположение

заж гол замок зажиг-ия

стартер ж и кр замок зажиг-ия

конц. вод. дв (-) лучше ставить самому или пытаться разобрать вод-ую дверь и развязывать его как-то диодами

конц. лев. зад. (-) кр зел. часть белого раз-ма блока пред.

конц. баг. (-) фиол кор. часть белого раз-ма блока пред.

конц. зад. пр. (-) гол зел. часть белого раз-ма блока пред.

конц. пер. пр. (-) сер кор. часть белого раз-ма блока пред.

тормоз роз лягушка

давление масла сер (в плетёной защите) от датчика давления масла (там один провод) с левого бока двигателя (по ходу движения)

Запуск Шерхана лучше делать по давлению масла. Работает стабильно. По импульсу и зарядке запуск не с первого раза или перекрутка стартера или вообще нет попыток вращения стартером. Крайний случай — бензонасос.

Обходчик, в принципе, любой. Проблем не возникало никогда.

Подключение центрального замка на Пежо 308 2009

Контакты 4 и 27-это контакты в белом раз-ме блока пред-ей. В этом же раз-ме находятся концевики. При отключении этого раз-ма от блока, включается задний дворник. Не пугайтесь. При таком способе подключения повороты мигают при снятии с охраны и постановке в охрану как родная сигнализация.

Этапы замены свечей на Пежо 308

Завод установил регламент замены свечей для Пежо 308 – 40 000 км или два года эксплуатации. Нужно понимать, что этот пробег и эти сроки довольно условны. Поскольку каждый автомобиль заправляется бензином разного качества, эксплуатируется в разных условиях.

По факту, у некоторых владельцев свечи в отличном состоянии и после 50 тысяч пробега, а у кого-то после 20-ти уже требуют замены.

Коротко о порядке замены

Предписанная заводом-изготовителем Пежо 308 процедура замены свечей производится в такой последовательности:

  • снять минусовую клемму с АКБ;
  • демонтировать пластиковый кожух мотора;
  • отсоединить колодки питания катушек зажигания;
  • снять катушки;
  • отвернуть свечи;
  • установить и закрутить новые элементы;
  • поставить все элементы в обратной последовательности.

Пошаговая инструкция по замене

Обращаем Ваше внимание на то, что свечи зажигания можно менять только на остывшем двигателе! Для замены используйте только те свечи, которые рекомендованы для Вашего автомобиля!

При работе со свечами и катушками зажигания требуется аккуратность, так как эти элементы очень чувствительны к ударам и при падении, например на пол, возможен их выход из строя.

Запасаемся следующим инструментом:

  • Свечной ключ на 14″ с удлинителем и трещоткой.
  • Бита Торкс Т-30 и соответствующий вороток к ней или любое другое приспособление.
  • Плоская отвертка.

Также потребуется новый комплект свечей зажигания. Можно остановиться на NGK с артикулом PLZKBR7A-G.

  1. Открываем капот и демонтируем пластиковую декоративную накладку двигателя. Делается это следующим образом. Откручивается два винта сверху. Размер насадки Torx T-30.
  2. После чего надо отщелкнуть четыре пластиковых фиксатора снизу накладки. Делать это нужно аккуратно, так как можно их отломить.
  3. После проделанных действий накладка легко снимается. Под ней находятся четыре катушки зажигания и жгут управляющих проводов. К каждой катушке подходит отдельная фишка.
  4. Поднимаем вверх пластиковый фиксатор, при этом фишка должна отсоединиться самостоятельно. В самом конце просто оттягиваем фишку до конца и отгибаем провод в сторону.
  5. Тянем катушку зажигания вверх и убираем ее в сторону.
  6. Берем свечной ключ на 16″ с удлинителем и воротком и отворачиваем свечу зажигания.
  7. Вытаскиваем свечу и на ее место устанавливаем новую. Закручиваем от руки на сколько это возможно. после чего берем вороток и протягиваем с помощью воротка еще на 1/2 полного оборота. Данная протяжка должна примерно соответствовать требуемой по мануалу в 20 Нм.
  8. Проделываем аналогичные действия для оставшихся трех свечей зажигания и собираем все в обратном порядке.

Рекомендации

Рекомендации при выполнении замены:

  • В случае утери резиновой втулки, устанавливаемой в специальной головке на «14» и позволяющей изымать свечу из колодца, можно использовать катушку зажигания.
  • При наличии динамометрического ключа, переход с зажатием электрода на ½ оборота целесообразно заменить на операцию точного формирования фиксирующего усилия величиной 20 Нм.
  • При установке новых элементов рекомендуется произвести замер величины зазора щупом: завод-изготовитель рекомендует придерживаться значения в пределах 1,0-1,1 мм. При необходимости зазор регулируется подтяжкой бокового электрода специальным приспособлением.
  • Замену свечей рекомендуется производить поочередно, поскольку открыв сразу все колодцы, вероятность загрязнения камер сгорания значительно увеличивается.

Установка сигнализации на Пежо 308

Добрый день. Наконец-то дошли руки до установки сигнализации на Пежо 308. Как и писал ранее выбор остановил на модели А93 CAN-LIN. Подключил все по инструкции, но проблем избежать не удалось. Сначала по неопытности забыл установить в сигнализацию номер машины (выбор остановил на 4349) и решил проверить. Сигнализация закрывала и открывала двери машины, но информации о состоянии дверей и багажника не было. Затем вспомнил о прошивке CAN-LIN модуля, установил последнюю 4.0.0. На брелке появилась информация о дверях и багажнике, но сигнализация перестала открывать и закрывать двери, при этом на охрану ставит. Решил проверить автозапуск, но и тут меня ждало разочарование. Машина запускается и тут-же глохнет, при этом на брелке высвечивается иконка запущенного двигателя. По всей видимости нет информации о запуске двигателя, хотя по идее эта информация должна поступать по CAN шине и соответственно аналоговый провод не подключал. Ну и в завершении, стала включаться аварийка, отключить которую можно только отключив аккумулятор. Алгоритма включения аварийки понять не смог. Каждый раз включается по разному. Прошу помощи.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
