Нагрузочная вилка – своевременное обнаружение неисправности АКБ

Предназначение устройства

При этом, если АКБ находится в машине и подключена к сети, то время сохранения заряда сокращается вдвое. Все дело в том, что электроэнергия потребляется даже в нерабочем состоянии. При наличии сигнализации в автомобиле утечка тока (в районе 0,02 — 0,05 А/ч) происходит и когда аккумулятор находится в состоянии покоя.

Измерить степень заряда. Если напряжение на аккумуляторной батарее 11,7 Вольт — батарея разряжена; от 12,1 до 12,3 Вольт – аккумулятор заряжен наполовину; 12,7 Вольт — заряжена полностью.

Узнать, как долго аккумулятор еще сможет держать заряд

Важно знать, когда уже следует зарядить аккумулятор. Стандартно зарядка требуется батарее, когда напряжение АКБ падает ниже 12 Вольт

Уже при заряде 11,9 Вольт емкость аккумулятора остается наполненной лишь на 40%. В этом случае лучше зарядить батарею в теплом помещении, не дожидаясь морозов.

Проверить, существует ли замыкание между пластинами. Замыкание существует если при испытании вилкой: напряжение падает ниже 9 Вольт; электролит закипает в замкнутой банке; во время подачи напряжения в 14,4 Вольт электролит закипает в замкнутой банке или во всех банках помимо замкнутой.

Установить значение напряжения генератора на выходе. Уровень напряжения на выходе должен быть стабильным. Аккумуляторная батарея автомобиля чувствительна к подобным изменениям. Если уровень напряжения ниже нормы, аккумулятор не будет заряжаться до нужной степени.

Из-за подобных неполадок обычно возникают проблемы с запуском мотора автомобиля. В обратном случае, когда нагрузочная вилка фиксирует повышенное напряжение, настяпает перезарядка АКБ и быстрый износ батареи.

Провести оценку второстепенных параметров источника питания, например, сульфатацию пластин.

С помощью зажимов аппарат подключается к клеммам аккумуляторной батареи автомобиля или к другим частям электрической цепи. Если устройство укомплектовано амперметром, с его помощью можно измерять силу тока.

Важный показатель — количество спиралей в составе нагрузочной вилки. Уровень сопротивления каждой из них — 0,1-0,2 Ом, рассчитаны они на 100 А. В случае, если спираль в устройстве одна, нагрузочной вилкой можно проверять заряд батарей с малой емкостью (6-12В), если спирали две — большей (24В).

Различные модели отличаются друг от друга по таким параметрам как:

  • четкость полученных данных (погрешность измерений обычно лежит в интервале от 2,7 до 2,9 сек.);
  • тип вольтметра (цифровой, аналоговый);
  • сопротивление спирали (0,1 Ом соответствует нагрузке в 100 Ампер);
  • температура, при которой можно использовать нагрузочную вилку (универсальные устройства обычно работают при температуре от +1°С до +35°С, мощные вилки могут работать в диапазоне от –30°С до +60°С);
  • диапазон, в котором работает вольтметр (при измерении напряжения составляет 0–15 Вольт);
  • проверочная сила тока;
  • область эксплуатации (кислотные или щелочные аккумуляторы).

Цифровой вольтметр хорош тем, что визуально им проще показать, что напряжение под нагрузкой растет, потому как растет оно, как правило, незаметно для глаза человека в сравнении с аналоговым измерителем напряжения.

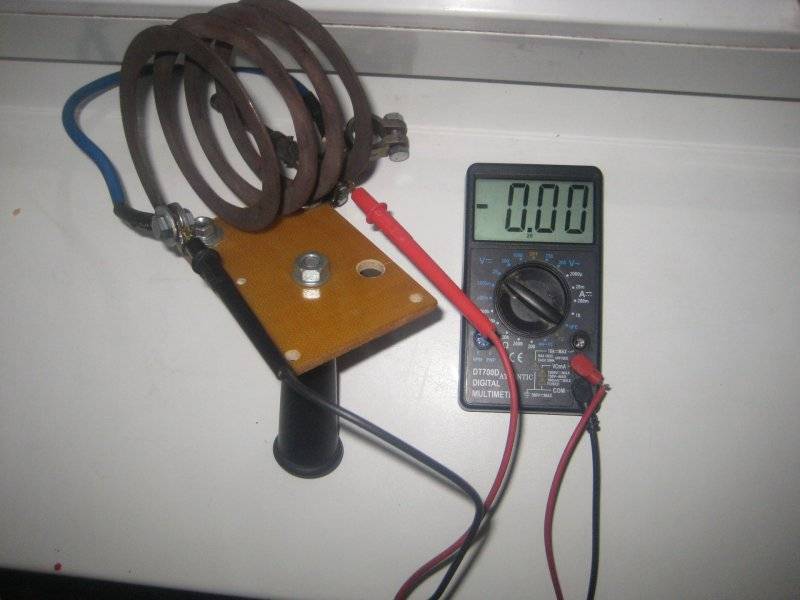

Общие рекомендации по конструированию самодельных нагрузочных вилок

Перед тем как начать собирать вилку самостоятельно, не забудьте измерить показатели напряжения в каждой банке аккумуляторной батареи и проверьте возможность доступа к банкам

Также не помешает заново прочесть инструкцию, прилагаемую к вашей батарее: в ней содержатся минимальные и максимально возможные для нее показатели тока под нагрузкой, что очень важно

Зажимы, употребляемые при замерах, должны быть прочными, чтобы они могли выдержать большой ток, когда на батарею пойдет нагрузка. Лучше присоединять «крокодилы» к аккумулятору с помощью крепких проводов.

Все соединительные части электрической цепи должны быть крепко спаяны. Для этого вам понадобится хороший сварочный аппарат.

Для удобства применения всю цепь рекомендуется размещать на заранее подготовленном каркасе. Материалы каркаса следует изготавливать из металла, устойчивого к возгоранию.

И еще несколько важных советов:

  • правильно рассчитывайте мощность во избежание перегрева;
  • не присоединяйте самодельное устройство к АКБ во время ее зарядки;
  • не храните самодельную вилку вблизи от аккумуляторов;
  • проветривайте помещение до и после работы с вашим устройством;
  • не держите вилку дольше, чем 3-5 секунд, во избежание порчи аккумулятора.

Как видите, нагрузочная вилка для аккумулятора своими руками изготавливается несложно

Распространённые виды и типы нагрузочных вилок

В паспорте прибора должно быть указано значение силы тока, допустимое для измерения НГ. В большинстве случаев ампераж варьируется в пределах от 1 до 12 А. За счёт подобной гибкости удастся проконтролировать не только батарею в целом, но и отдельные банки, если это позволяет сделать конструкция источника питания. Рекомендуем ознакомиться с популярными моделями:

  • Э 107 УХЛ 4. Актуальна для многих автомобильных аккумуляторов. В конструкции предусмотрен вольтметр со шкалой до 20 В. Нагрузка сопротивления лимитирована 0,1 Ом. При таких параметрах прибор может эксплуатироваться в диапазоне до 100 А.
  • НВ-Б. Аппарат является универсальным, так как может тестировать батареи как кислотного, так и щелочного типа. Применяется для интервала напряжения 0–3 В. Подойдёт для замеров отдельных банок, а не батареи.
  • HB-01. Применяется для автомобильных аккумуляторов с рабочим напряжением до 15 В. Отличается высокой точностью показаний, так как погрешность не превышает 2,5% при возможной нагрузке до 200 А. Измерения можно проводить в температурном диапазоне от -30 до +60С.
  • BH-01. Измеритель работает с источниками питания до 15 В. Замеры рекомендуется проводить при положительной окружающей температуре. Между тестированиями необходимо делать паузы не менее 15 секунд.
  • Орион НВ-03. Данная модель обладает более современным жидкокристаллическим дисплеем, в отличие от встроенных стрелочных вольтметров в некоторые нагрузочные вилки. В наборе присутствуют две разные по сопротивлению нагрузки. Агрегат способен работать с напряжением до 16 В и силой тока до 200 А.
  • HB-04. Устройство рассчитано на применение как для легковушек с питание до 12 В, так и для более мощной техники с батареями до 24 В. Класс точности прибора обеспечивает минимальную погрешность не более 0,5%. Также дополнительным преимуществом служит возможность мониторинга отдельных банок на 2 В.

Конструктивные особенности, разновидности приборов

Электрические нагрузочные вилки предназначены для проверки состояния аккумуляторных батарей, а также выполняют тестирование электрогенератора и других компонентов бортовых электросетей.

Стандартный прибор представляет несложную конструкцию, в частности, нагрузочный резистор с высокой мощностью, в котором имеется вольтметр и два щупа. Один из щупов размещается в цельнометаллическом корпусе. Стальной штырь подключается к вольтметру в месте минусового выхода, который расположен на тыльной стороне. Толстый провод выходит от плюса устройства, а зажим находится также на тыльной поверхности. С его помощью подсоединяется нагрузочная вилка к клеммам и две гайки, к которым выполняется подсоединение нагрузочного сопротивления.

Это одни из простейших приборов, которые справляются с быстрой проверкой технического состояния аккумулятора автомобиля.

Нагрузочная вилка позволяет провести ряд измерений:

  • напряжение на клеммах батареи под рабочими нагрузками и без них;
  • выходное напряжение электрического генератора;
  • способность удерживания заряда;
  • техническое состояние батареи, наличие замыканий, сульфитация пластин;
  • время рабочего ресурса.

Она считается эффективным прибором проверки, позволяющим провести быстрое оценивание состояния аккумулятора и принять решение о его ремонте, дальнейшей эксплуатации или полной замене. Она по праву занимает лидирующие позиции среди инструментов и автомобильных приборов-помощников владельцев автомобилей, систематически диагностирующих все системы и функции четырехколесного друга. Регулярная проверка придает уверенности в завтрашнем дне, благодаря тому, что аккумуляторная батарея не подведет в дороге.

В настоящее время существуют несколько разновидностей приспособлений для проверки АКБ, позволяющих выполнить самостоятельный анализ отдельных компонентов электроцепей транспортных средств. К распространенным моделям относятся ВН-1, НВ-01, разработанные для аккумуляторов емкостью 190 А/ч и напряжением 12 В. Вторая модель считается более совершенной, позволяет проводить измерения с точностью в 2,5%, обладает диапазоном измерения напряжений 0-15 В, широким диапазоном температур и другими характеристиками.

Это интересно: Рейтинг лучших телефонов с большой ёмкостью аккумулятора

Большой популярностью пользуются модели НВ-02, НВ-03. Существенным плюсом НВ-03 являются такие важные характеристики, как точные проведения измерений, достигающие 0,5%, диапазон работы измерений напряжений 0-16 В, оснащение цифровой жидкокристаллической панелью и наличие кнопочных переключателей рабочих режимов.

Проверка плотности электролита в аккумуляторе

Плотность в аккумуляторной батарее зависит от концентрации серной кислоты в электролите. Измеряется в г/см3. Концентрация серной кислоты зависит от степени заряженности, температуры, наличия дефектов в банках. Когда АКБ разряжен, часть раствора проникает в пластины и плотность снижается.

Проверку можно проводить в домашних условиях при температуре 25 °С и полностью заряженном аккумуляторе. Плотность электролита должна быть 1.28±0.01 г/см3. Зависимость плотности от напряжения, заряженности и температуры представлена ниже в таблице.


Плотность электролита при разных температурах

Прежде чем проверять плотность, нужно посмотреть уровень электролита в АКБ. Он должен быть выше сепараторов на 15 мм.


Метод проверки уровня электролита

Для измерения плотности электролита в аккумуляторе применяют специальный прибор — ареометр. Процесс проверки состоит из нескольких этапов:

  1. Откручиваем все крышечки от банок.
  2. Сжимаем грушу ареометра.
  3. Опускаем в банку аккумулятора и набираем электролит.
  4. Поплавок по шкале покажет показания плотности электролита.

Значение плотности во всех банках аккумулятора должно быть одинаково. Если общее значение ниже, то это говорит о низкой заряженности. При разной плотности в банках ниже 0,10 г/см3 можно говорить о коротком замыкании в одной из пластин.


Показания ареометра

Орион НВ-01

Так как финансовый вопрос волнует многих покупателей данного прибора, сравним его с более дорогой моделью другого производителя. Нагрузочная вилка Орион НВ-01 стоит около 600 руб., а более серьезный прибор – Автоэлектрика Н2001 стоит 3650 рублей. Поэтому Орион НВ-01 чаще всего можно увидеть в руках автовладельцев.

В комплекте поставки нет самого ценного – инструкции, нет гарантийного талона. Как оказалось, инструкция напечатана мелким шрифтом на самой упаковке.

Перейдем непосредственно к конструкции. Какие плюсы и недостатки мы получаем за такую цену?

Конструкция нагрузочной вилки Орион НВ-01

Конструктивно вилка исполнена в осовремененном корпусе, но при этом использована простейшая технология «двух штырей».

Первый штырь (с буквой В) подключается к плюсу батареи. Это чисто вольтметр. На вольтметре мы увидим напряжение без нагрузки.

Второй штырь выполнен с заявленной нагрузкой 0,1 ом, что в подсчете примерно 120 А.

Имеется провод с крокодильчиком, маленьким, несерьёзным, но зачем в принципе больше.

На лицевой стороне корпуса имеется аналоговый вольтметр с диапазоном от 0 до 15В и возможностью калибровки показаний.

Наверно ни у одной нагрузочной вилки нет такого хорошего обзора внутренностей устройства.

Кто-то может сказать, что аналоговый вольтметр неточный. И действительно, при измерениях приходится приглядываться, цена деления 0,5В. К вилке нужно привыкнуть.

Как пользоваться нагрузочной вилкой Орион НВ-01?

Берём автомобильный 12-ти вольтовый аккумулятор, 60 А/ч. Провод с крокодильчиком подсоединяем к отрицательному токоотводу батареи.

Правый штырь (с буквой В) присоединяем к положительному токоотводу. На вольтметре наблюдаем показания ~13 В. На самом деле напряжение аккумулятора чуть ниже (12,5 В — измерили электронным вольтметром). Это мы измерили напряжение разомкнутой цепи.

Затем левый штырь присоединяем на время не более 5 секунд к положительному токоотводу. На вольтметре наблюдаем показания 10,5 В. Затем снова производим измерение с помощью правого штыря и наблюдаем восстановление напряжения.

Да, точность измерений оставляет желать лучшего, но что мы можем требовать от устройства стоимостью всего 600 руб.

Если дополнить нагрузочную вилку самым простым цифровым вольтметром, купленным на Алиэкспресс за 50-60 рублей, то точность измерений будет просто «супер».

Обычного пользователя данная модель нагрузочной вилки устраивает по всем параметрам в плане домашнего использования.

В чём плюсы? Это цена, простая конструкция, открытый корпус, ломаться нечему.

Посмотрите видео: Проверка аккумулятора автомобиля нагрузочной вилкой.

Инструкция по проверке

Наибольшую сложность у автовладельцев вызывает проверка аккумулятора нагрузочной вилкой.

Но здесь нет ничего сложного — достаточно следовать приведенной ниже инструкции:

Проверка без нагрузки.

Перед проведением измерений отсоедините аккумулятор от зарядного устройства или снимите клеммы машины.

С момента последней поездки должно пройти не меньше семи часов. Проверку АКБ лучше всего производить утром, после ночного простоя машины.

Убедитесь, что уровень электролита в аккумуляторе на достаточном уровне. В обратном случае стоит долить дистиллированной воды.

Нагрузочная вилка является переносным устройством, поэтому ей можно пользоваться без демонтажа аккумулятора с автомобиля.

Главное, чтобы АКБ не была холодной — оптимальная температура устройства от 20 градусов и выше. Если же она меньше, необходимо демонтировать источник питания и занести в тепло.

В процессе проверки пробки на АКБ должны быть закручены (если изделие является обслуживаемым).

Далее действуйте так:

Подключите положительный провод (с клеммой нагрузочной вилки) к «плюсу» проверяемого источника питания.
Подсоедините металлический штырь («минусовой» вывод) к отрицательному полюсу.
Обратите внимание на показатели, которые отражаются на табло вольтметра.

В процессе проверки стоит ориентироваться на следующие параметры прибора (измерения производятся на ХХ):

  • При напряжении 12,6-12,9 Вольт уровень заряда АКБ равен 100% (полный заряд).
  • 12,3-12,6 В — 75%.
  • 12,1-12,3 В — 50%.
  • 11,8-12,1 В — 25%.
  • 11,5-11.8 В — полный разряд.

Если проверка показала заряженность аккумулятора на 100 процентов, можно переходить к следующему этапу — проведению измерений под нагрузкой.

Таблица.

Проверка под нагрузкой.

Как отмечалось выше, к этой работе можно прибегать, если уровень напряжения на вольтметре составляет 12,6-12,9 Вольт.

Для начала необходимо прочесть инструкцию, где указаны подробные рекомендации производителя.

Нагрузка подключается с учетом информации в мануале, после чего коммутируется нагрузочная вилка.

Здесь алгоритм действий тот же, что и в прошлом случае. Учтите, что в момент прикосновения штыря вилки к «минусовому» полюсу появляется искрение из-за протекания большого тока в месте контакта.

В рассмотренной выше проверке время подключения нагрузочной вилки к аккумулятору не имеет значения. Здесь же этот нюанс важен.

В случае измерения под нагрузкой параметры должны сниматься на 5-ой секунде проверки, после чего вилка сразу отключается.

Удерживание измерительного прибора в подключенном состоянии больше пяти секунд запрещено.

В процессе измерения на приборе нагрузочной вилки высвечивается напряжение, по которому можно делать вывод об исправности и уровне заряда источника питания.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Что делать если в аккумуляторе замерз электролит

В случае, когда напряжение больше 9 Вольт, можно говорить об исправности источника питания. Если этот параметр меньше, стоит еще раз выполнить проверку. При неудовлетворительных результатах можно делать вывод выходе АКБ из строя.

Если аккумулятор разряжен не полностью, с помощью нагрузочной вилки можно определить уровень заряда источника питания:

  • Если напряжение выше 10,2 Вольт, это говорит о максимальном заряде батареи;
  • При 9,6 Вольта АКБ заряжена на 75%;
  • 9,0 В — 50%;
  • 8,4 В — 25%;
  • Если напряжение меньше 7,8 В, аккумулятор полностью разряжен.

После проверки под нагрузкой необходимо провести первое испытание. Если в этом случае напряжение не возвращается до уровня 12,4-12,7 Вольт, имеет место проблема с одной или несколькими банками аккумулятора.

Таблица.

Злоупотреблять проверкой АКБ под нагрузкой не стоит, ведь частый разряд под большим током приводит к снижению ресурса изделия.

В процессе измерения запрещено прикасаться к металлическому штырю, ведь под действием высоких токов он сильно нагревается.

После каждого последующего измерения стоит делать паузу 3-5 минут для остывания штыря.

Купить нагрузочную вилку можно в магазине или сделать своими руками. При этом каждый автовладелец должен иметь такое изделие у себя в гараже, ведь переоценить его возможности и пользу невозможно.

Конструктивные особенности, разновидности приборов

Электрические нагрузочные вилки предназначены для проверки состояния аккумуляторных батарей, а также выполняют тестирование электрогенератора и других компонентов бортовых электросетей.

Стандартный прибор представляет несложную конструкцию, в частности, нагрузочный резистор с высокой мощностью, в котором имеется вольтметр и два щупа. Один из щупов размещается в цельнометаллическом корпусе. Стальной штырь подключается к вольтметру в месте минусового выхода, который расположен на тыльной стороне. Толстый провод выходит от плюса устройства, а зажим находится также на тыльной поверхности. С его помощью подсоединяется нагрузочная вилка к клеммам и две гайки, к которым выполняется подсоединение нагрузочного сопротивления.

Это одни из простейших приборов, которые справляются с быстрой проверкой технического состояния аккумулятора автомобиля.

Нагрузочная вилка позволяет провести ряд измерений:

  • напряжение на клеммах батареи под рабочими нагрузками и без них;
  • выходное напряжение электрического генератора;
  • способность удерживания заряда;
  • техническое состояние батареи, наличие замыканий, сульфитация пластин;
  • время рабочего ресурса.

Она считается эффективным прибором проверки, позволяющим провести быстрое оценивание состояния аккумулятора и принять решение о его ремонте, дальнейшей эксплуатации или полной замене. Она по праву занимает лидирующие позиции среди инструментов и автомобильных приборов-помощников владельцев автомобилей, систематически диагностирующих все системы и функции четырехколесного друга. Регулярная проверка придает уверенности в завтрашнем дне, благодаря тому, что аккумуляторная батарея не подведет в дороге.

В настоящее время существуют несколько разновидностей приспособлений для проверки АКБ, позволяющих выполнить самостоятельный анализ отдельных компонентов электроцепей транспортных средств. К распространенным моделям относятся ВН-1, НВ-01, разработанные для аккумуляторов емкостью 190 А/ч и напряжением 12 В. Вторая модель считается более совершенной, позволяет проводить измерения с точностью в 2,5%, обладает диапазоном измерения напряжений 0-15 В, широким диапазоном температур и другими характеристиками.

Большой популярностью пользуются модели НВ-02, НВ-03. Существенным плюсом НВ-03 являются такие важные характеристики, как точные проведения измерений, достигающие 0,5%, диапазон работы измерений напряжений 0-16 В, оснащение цифровой жидкокристаллической панелью и наличие кнопочных переключателей рабочих режимов.

Падение напряжения АКБ

Наиболее простым прибором для контроля каждого аккумулятора батареи служит нагрузочная вилка ЛЭ-2, состоящая из двух металлических остроконечных контактных стержней, между которыми включен вольтметр и нагрузочное сопротивление, закрытое кожухом.

Напряжение на зажимах аккумулятора под нагрузкой зависит от его емкости: чем меньше емкость аккумулятора, тем меньше напряжения на зажимах. Поэтому для проверки батарей, имеющих различную емкость, у вилки предусмотрены два сменных сопротивления, которые включаются специальными контактными гайками.

Величина нагрузочных сопротивлений вилки равна 0,018 — 0,020 и 0,010 — 0,012 ом. Величина тока при включении нагрузочной вилки достигает 100—150 а, что соответствует средней силе тока при включении стартера. Вольтметр вилки ЛЭ-2 имеет шкалу в пределах 3 — 0 — 3 в.

Напряжение на штырях одного аккумулятора при проверке нагрузочной вилкой в зависимости от степени его разряженности соответствует следующим значениям:

При Разряженности аккумулятора, %2550100
Напряжение, в1,7 – 1,81,65 – 1,71,5 – 1,61,3 – 1,4

Разница в напряжении отдельных аккумуляторов батареи не должна превышать 0,1 в, а напряжение при измерении вилкой должно оставаться неизменным в течение 5 сек. Аккумуляторную батарею можно проверять также на приборах ЛЭ-1 и Э-5. В этом случае определяют напряжение батареи без нагрузки и под нагрузкой (при включении стартера).

Наиболее часто причиной уменьшения емкости и резкого падения напряжения аккумуляторной батареи под нагрузкой является образование на пластинах сернокислого свинца крупной кристаллической структуры (сульфатация), не восстанавливаемого при обычном эксплуатационном заряде батареи. Сульфатация происходит в результате чрезмерного и глубокого разряда батареи, эксплуатации ее с пониженной или повышенной плотностью электролита, хранения в разряженном состоянии и большого количества вредных примесей в электролите. Падение напряжения в этом случае будет наблюдаться, несмотря на нормальную плотность электролита и нормальное напряжение батареи, без нагрузки; при включении на заряд нормальным током аккумулятор «закипает», показывает высокое напряжение и не принимает заряда.

Орион НВ-03

С помощью данного устройства можно определить степень заряженности и исправность 12-ти вольтовых АКБ, а также проверить генератор и оборудование бортовой сети.

Конструктивно устройство выполнено аналогично предыдущей модели, за исключением цифрового вольтметра (жидкокристаллического дисплея).

При хранении устройство находится в «спящем режиме». Чтобы вывести его из спячки, можно нажать на кнопку «Режим» или «Выбор» на лицевой панели или прикоснуться щупом к любому токоотводу аккумулятора.

Устройство имеет несколько основных режимов:

  • — обычный вольтметр;
  • — измерение напряжения АКБ с нагрузкой;
  • — режим просмотра результатов предыдущих измерений («ЛОГ»);
  • — сохранение результатов проведенных измерений;
  • — просмотр сохраненных результатов;
  • — измерение ёмкости батарей;
  • — режим установки временного предела замеров.

Особенности конструкции

В отличие от предыдущих моделей применяется цифровой вольтметр.

Добавлена возможность определения степени заряда АКБ и возможность устанавливать время измерения.

Органы управления:

  • Цифровой жидкокристаллический дисплей.
  • Кнопка . С помощью этой кнопки осуществляется навигация между режимами и выход из режимов установки.
  • Кнопка — переход от названия режима к числовым величинам измерений, изменение числовых величин в режимах установок.

Порядок применения нагрузочной вилки в качестве измерителя напряжения (вольтметра)

Нажатием кнопки выбираем режим .

Чтобы отключить нагрузочные спирали, необходимо открутить обе гайки справа и слева от щупа.

— подсоединить «крокодил» к массе автомобиля или к минусовому токоотводу аккумуляторной батареи.

— измерить напряжение в любой точке автомобиля. Если длины провода не хватает, то можно его удлинить.

Тестирование аккумуляторной батареи

Для начала необходимо измерить напряжение разомкнутой цепи. Для этого подсоединяем черный зажим — «крокодил» к минусовой клемме батареи.

Откручиваем обе гайки (отключаем нагрузку) и накалываем щуп на плюсовую клемму АКБ. Фиксируем показания цифрового вольтметра.

Затем тестируем аккумулятор под нагрузкой.

Если тестируемый аккумулятор имеет ёмкость до 100 А/ч, то закручиваем одну гайку (подключаем одну спираль нагрузки).

Если аккумулятор от грузового автомобиля (ёмкость выше 100 А/ч), то закручиванием второй гайки подключаем еще одну спираль.

Измеряем напряжение аккумулятора под нагрузкой. Накалываем щуп на плюсовую клемму аккумулятора.

Измерение начинается автоматически. В конце измерения раздастся звуковой сигнал .

Режим просмотра результатов предыдущих измерений

При выборе данного режима можно просмотреть результаты проведенных измерений, для чего необходимо нажать кнопку и выбрать режим .

На дисплее отобразится числовое значение измерения .

Чтобы сохранить результаты проведенных измерений, необходимо нажать кнопку и выбрать .

Длительно нажимаем кнопку . На дисплее кратковременно появится значок .

Значения будут сохранены.

Определение ёмкости аккумуляторной батареи

С помощью кнопки выбираем режим «Заряд». На дисплее высвечивается .

Через 3-5 секунд отобразится цифровое значение степени заряженности батареи (в процентах).

Как установить время измерения

Чтобы войти в режим установки времени, необходимо одновременно нажать кнопки и . На дисплее высветится , а затем числовое значение. С помощью кнопки устанавливаем необходимое значение в секундах от 1 до 9.

Для тестирования АКБ ёмкостью до 100 А/ч устанавливают значение 5, а для автомобильных грузовых батарей устанавливают 9.

Чтобы прибор запомнил ваши действия, необходимо нажать кнопку «Режим».

Для получения более подробной информации читайте инструкцию.

Самодельная нагрузочная вилка

Многих автомобилистов интересуют инструкции и примеры того, как сделать нагрузочную вилку практически из подручных материалов, имея возможность осуществлять тестирование собственного аккумулятора.

Важно понимать, что самодельный прибор будет отличаться от заводского в плане точности измерений и безопасности. Поэтому все риски сугубо под вашу ответственность. Покупать придётся только вольтметр, поскольку самостоятельно его изготовить никак не получится

Сложнее всего рассчитать и сделать внутреннего сопротивление, которое зависит от определённых параметров тока вашей АКБ. Чтобы создать сопротивление, лучше всего подойдёт нихромовая проволока. Также сюда добавляют металлические полосы от разного рода нагревателей

Покупать придётся только вольтметр, поскольку самостоятельно его изготовить никак не получится. Сложнее всего рассчитать и сделать внутреннего сопротивление, которое зависит от определённых параметров тока вашей АКБ. Чтобы создать сопротивление, лучше всего подойдёт нихромовая проволока. Также сюда добавляют металлические полосы от разного рода нагревателей.

Отыскать готовый мультиметр, работающий в таком диапазоне, проблематично. Из-за этого проще выбрать по длине один элемент, измеряя пропускаемый ток, затем параллельно соединить несколько полос, либо проволок.

Инструкцию по изготовлению можно представить в таком виде:

  • С помощью мультиметра в режиме измерения тока до 15 А нужно подобрать по длине одну нихромовую нить или нагревательную полосу, которая способна пропускать ток 10-12 А. Если есть высокоточный мультиметр, сделать замеры сопротивления на 1-1,2 Ом.
  • Параллельно соединить между собой 10 таких элементов. В итоге получится нагрузка с пропускной возможностью 100-120 А.
  • Все компоненты соединить по параллельному принципу. Если используется проволока, из неё рекомендуется сделать своего рода косичку. Надёжность скрутки обеспечит фиксация в патроне дрели.
  • Подготовить сопротивление, его следует разместить в корпусе и зафиксировать. Если сопротивление укладывается в несколько слоёв, сгибается при укладке, тогда следите за тем, чтобы не возникало контактов между витками. Лучше задействовать цилиндры изоляции.
  • Концы сопротивления методом пайки соединяются с выводными контактами. Снаружи присоединяются провода.
  • К нагрузке параллельно подключается вольтметр. Лучше цифровой.
  • К концам соединительных проводов закрепите зажимы, которые позволят соединить импровизированную нагрузочную вилку с клеммами аккумуляторной батареи.

Использовать самодельный тестер либо покупать готовое заводское устройство для диагностики — каждый автомобилист уже решает для себя сам.

Если вы не уверены в том, что сумеете правильно провести все работы, покупать вилку нагрузки нет смысла. Проще обратиться в профильный автосервис, где проведут полную диагностику батареи, при необходимости выполнят мероприятия по её восстановлению. Либо же ваши опасения подтвердятся и единственным решением в сложившейся ситуации станет покупка нового источника питания.

Нагрузочная вилка. Назначение, виды, правила пользования, целесообразность приобретения

Автолюбители со стажем помнят, что в их гараже обязательно находилась нагрузочная вилка. С ее помощью контролировали состояние банок аккумуляторной батареи, их емкость. В процессе эксплуатации емкость аккумуляторной батареи уменьшается. Это происходит из-за разрушения пластин, процессов сульфатации. Действительно, свинцовые пластины постоянно находятся в агрессином электролите. Если такой электролит попадает на одежду, то через некоторое время на ней появляется дыра. Пластины также разрушаются при протекании экстремальных токов при запуске двигателя.

У меня в 80-х прошлого века была такая вилка и еще ареометр автомобильный. Я лично перебирал аккумуляторные банки, практически на каждой станции были штатные аккумуляторщики. Я уже, по-моему, писал на Буруме, что когда нас на СТО спрашивают «где можно найти хорошего аккумуляторщика», мы отвечаем, — «на кладбище».

При запуске мощного движка пиковый ток может достигать 500 и более Ампер. Для примера, смертельным для человека считается ток более 0,1 Ампера. Правда, при расчетном сопротивлении тела человека 1 кОм для достижения такого тока к телу необходимо приложить напряжение порядка 1000 Вольт. Но сейчас не об этом. Главный вопрос – нужна ли сейчас нагрузочная вилка в комплекте автолюбителя? Для чего она нужна вообще, и как ей пользоваться?

Проверить заряд автомобильного аккумулятора мультиметром

Если плохо крутит стартер или машина не заводится, первым делом нужно проверить зарядку аккумулятора. Такая услуга есть в автосервисе, но для этого автомобиль придется везти на эвакуаторе. Если же есть под рукой тестер, можно проверить своими руками в домашних условиях.

Мультиметр — универсальный прибор. С помощью него измеряют ток утечки, напряжение АКБ. Ставим ручку регулятора на 20 Вольт постоянного напряжения и проводим измерение на исправность аккумулятора. Красный щуп на плюсовую клемму, черный щуп на минусовую. Показания должны быть от 12 вольт на незаведённой машине и до 14,7 вольт во время работы мотора. Зависит от марки автомобиля, а соответственно от генератора и общей схемы установленного оборудования. Проверка уровня заряда осуществляется через час после остановки мотора.

Проверка состояния заряда АКБ нагрузочной вилкой

Проверка осуществляется в 2 этапа. Первый этап – проверка без нагрузки, второй – под нагрузкой.

Проверка АКБ без нагрузки

Перед замером необходимо полностью отключить АКБ от зарядного устройства или автомобиля. С момента последней работы двигателя должно пройти не менее 7 часов. Лучше всего проверять батарею после ночного простоя. В батарее должен быть нормальный уровень электролита, при недостаточном уровне следует восполнить потери дистиллированной водой.

Нагрузочная вилка переносное устройство, ею можно пользоваться, не снимая батареи с автомобиля, под капотом. Но не следует проверять холодную батарею, оптимальная температура при проверке не ниже 20 °С. При более низкой температуре батарею для проверки следует снять и занести в теплое помещение.

При проверке батареи все пробки на батарее должны быть ввернуты. Кабель с клеммой нагрузочной вилки (положительный вывод) подключается к положительному полюсу АКБ, а металлическим штырем (отрицательный вывод) касаются отрицательного полюса АКБ. На табло вольтметра появляется значение напряжения батареи, которое характеризует степень заряда батареи. В таблице приведены значения напряжений аккумулятора на холостом ходу и соответствующий им уровень заряда батареи.

Показания вольтметра без нагрузки, ВУровень заряда аккумулятора, %
12,6-12,9100
12,3-12,675
12,1-12,350
11,8-12,125
11,5-11,8

К следующему этапу проверки – проверке под нагрузкой, следует прибегать только при заряде АКБ на 100%.

Проверка АКБ под нагрузкой

Под нагрузкой батарея проверяется только при условии стопроцентного ее заряда (показания вольтметра находятся в пределах от 12,6 до 12,9 В).

Прежде всего, подключите нагрузку, согласно инструкции по эксплуатации нагрузочной вилки. Далее подключите нагрузочную вилку так, как это делалось при проверке батареи без нагрузки. Следует иметь в виду, что при касании штырем нагрузочной вилки отрицательного полюса батареи появится искрение – через место контакта протекает большой ток.

И еще одно обстоятельство – если при измерении напряжения без нагрузки время подключения вилки к АКБ большого значения не имеет (аккумулятор работает вхолостую), то при измерении под нагрузкой показания необходимо снимать только на пятой секунде подключения, и немедленно после этого вилку отключить. Допускать подключения нагрузки на более чем 5 секунд не следует.

При измерении напряжения АКБ под нагрузкой на табло нагрузочной вилки высветится это напряжение, оно при полностью исправном и заряженном больше чем на половину аккумуляторе должно составлять 9 В или более. При меньшем напряжении следует зарядить батарею и измерить напряжение под нагрузкой еще раз. Если и в подобном случае добиться удовлетворительного показания не удастся, батарея неисправна и подлежит утилизации.

Если АКБ не полностью заряжена, по показаниям вольтметра устройства под нагрузкой можно по таблице оценить процент заряженности батареи.

Показания вольтметра под нагрузкой, ВУровень заряда аккумулятора, %
>10,2100
9,675
9,050
8,425
<7,8

Если после проверки батареи под нагрузкой проверить напряжение без нагрузки, и оно не восстановится до 12,4-12,7 В, возможна проблема с одной из банок АКБ.

Часто измерять напряжение аккумулятора под нагрузкой не следует, поскольку частый разряд большим током может привести к ухудшению его состояния. При проведении измерения не следует касаться руками металлического штыря, поскольку он сильно нагревается при протекании по нему нагрузочного тока. Между отдельными измерениями следует делать перерыв в 3-5 минут, чтобы штырь успевал остыть.

Нагрузочную вилку можно приобрести в автомобильном магазине либо сделать самостоятельно, поскольку это достаточно простое устройство

При этом это устройство настолько важно, что обойтись без него в процессе эксплуатации транспортного средства и батареи невозможно

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
