Реле-регулятор напряжения ВАЗ 2106 – устанавливаем новое устройство

Ремень генератора ВАЗ 2101

В классических моделях ВАЗ генератор приводится во вращение клиновидным ремнём длиной 944 мм. На ВАЗ 2101 можно установить и ремень длиной 930 мм, но другие варианты уже не подойдут.

Ремень генератора ВАЗ 2101 старого образца имеет гладкую поверхность

Ремень генератора располагается в передней части автомобиля и связывает сразу три шкива:

  • шкив генератора;
  • шкив водяного насоса;
  • шкив коленчатого вала.

Как правильно натянуть ремень генератора

При замене ремня генератора крайне важно правильно его натянуть. Любое отклонение от нормы повлияет на работу электроприборов ВАЗ 2101

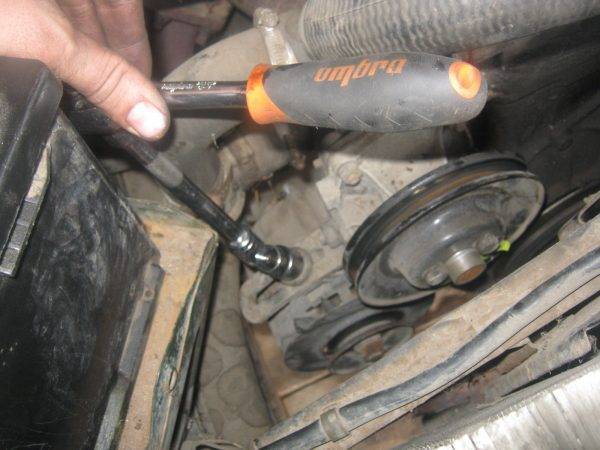

Для натяжки ремня генератора ВАЗ 2101 используют ломик, лопатку или толстую отвёртку

Поводами для замены ремня генератора являются:

  • появление на ремне трещин и следов сильного износа;
  • обрыв ремня;
  • заводской брак.

Для замены ремня понадобятся:

  • монтажная лопатка (или металлический ломик);
  • гаечные ключи на 17 и 19.

Работы выполняются в следующем порядке:

  1. Установите генератор на место, наполовину закрутив две гайки крепления. Закручивать гайки нужно до тех пор, пока ход корпуса генератора не превысит 2 см.
  2. Вставьте монтировку или монтажную лопатку между корпусом генератора и корпусом водяного насоса.
  3. Наденьте на шкивы ремень.
  4. Не ослабляя давления монтировки, натяните ремень.
  5. Закрутите верхнюю гайку крепления генератора.
  6. Проверьте степень натяжения ремня. Он не должен быть сильно затянут или, наоборот, провисать.
  7. Закрутите нижнюю гайку.

Видео: натяжение ремня генератора ВАЗ 2101

Таким образом, самостоятельно диагностировать неисправность, отремонтировать и заменить генератор ВАЗ 2101 сможет даже неискушённый автолюбитель. Для этого не потребуется никаких специальных навыков или эксклюзивных инструментов. Однако переоценивать свои силы тоже не следует. Нужно помнить, что генератор — это электрический прибор, и в случае ошибки последствия для машины могут быть довольно серьёзными.

Диагностика устройства

Неисправность элементов цепи зарядки можно определить во время езды. При работающем двигателе смотрят на панель приборов. При падении напряжения реле зарядки включает лампочку. Сигнализация указывает на возможный отказ РР.

Чтобы проверить регулятор напряжения, необходим вольтметр. Тестер можно приобрести в магазине или взять на время у знакомого электрика. Переключатель режимов выставляют на предел 20 В. Общий провод (черный) соединяют с массой легкового авто, а красный щуп ставят на знак «+» аккумулятора.

Проверить реле регулятор можно на заведенном моторе и полностью заряженном аккумуляторе. Последовательность действий для диагностики устройства должна быть следующей:

  1. Ключом зажигания заводим двигатель.
  2. Включаем нагрузку (фары дальнего света).
  3. Прогреваем мотор в течение 15 мин.
  4. Устанавливаем частоту вращения 2,5 тыс. по тахометру.
  5. Снимаем показания тестера на клеммах батареи.

После выполнения всех пунктов проводят анализ. Если стрелка на шкале прибора установилась в пределах 14,2 В, то регулятор справляется со своей задачей. При этом напряжение не должно существенно зависеть от количества оборотов.

Запомните, что электронное реле не допускает снятия клемм с аккумулятора на заведенном двигателе. Это приводит к броску напряжения и выходу из строя электронных устройств.

Генератор ВАЗ 2106: назначение и функции

Автомобильный генератор — это небольшое электрическое устройство, главной задачей которого является преобразование механической энергии в электрический ток. В конструкции любого автомобиля генератор нужен для зарядки аккумулятора и подпитки всех электронных приборов в момент работы мотора.

Задача генератора — обеспечивать бесперебойную работу всех электрических систем машины и АКБ

Как именно работает генератор на автомобиле ВАЗ 2106? Все процессы преобразования энергии из механической в электрическую осуществляются по строгой схеме:

  1. Водитель поворачивает ключ в замке зажигания.
  2. Сразу же ток от аккумулятора через щётки и иные контакты поступает на обмотку возбуждения.
  3. Именно в обмотке появляется магнитное поле.
  4. Начинает вращаться коленвал, от которого приводится в движение и ротор генератора (генератор связан с коленвалом ременной передачей).
  5. Как только ротор генератора достигает определённой скорости вращения, генератор переходит в стадию самовозбуждения, то есть в дальнейшем все электронные системы запитываются только от него.
  6. Показатель работоспособности генератора на ВАЗ 2106 выводится в виде контрольной лампы на приборную панель, поэтому водитель всегда может видеть, достаточно ли заряда устройства для полноценной работы авто.

Штатное устройство для «шестёрки»

Устройство генератора Г-221

Прежде чем говорить об особенностях конструкции генератора ВАЗ 2106, следует уточнить, что он имеет уникальные фиксаторы для крепления на моторе. На корпусе устройства расположены специальные «ушки», в которые вставляются шпильки, закручиваемые гайками. А чтобы «ушки» не изнашивались в процессе работы, их внутренние части снабжены высокопрочной резиновой прокладкой.

Сам генератор состоит из нескольких элементов, каждый из которых мы сейчас рассмотрим в отдельности. Все эти устройства встроены в легкосплавный литой корпус. Чтобы прибор в процессе длительной работы не перегревался, в корпусе есть множество мелких отверстий для вентиляции.

Устройство надёжно фиксируется в мотору и подключается к различным системам авто

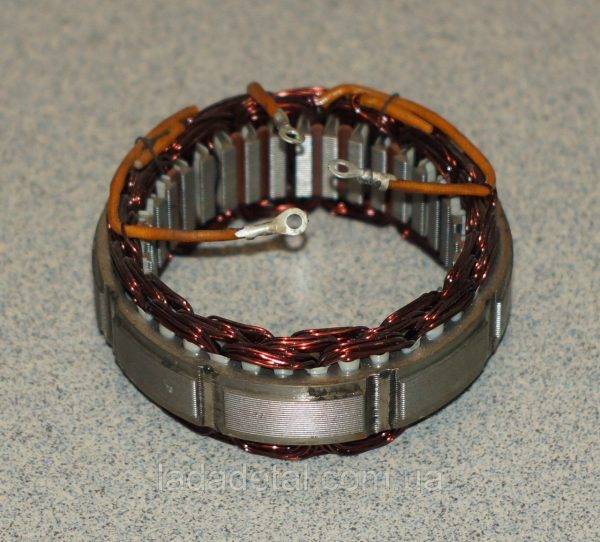

Обмотка

В силу того, что генератор имеет три фазы, в нём устанавливаются сразу обмотки. Задача обмоток — генерировать магнитное поле. Разумеется, для их изготовления используется только специальная медная проволока. Однако для защиты от перегрева провода обмоток покрываются двумя слоями теплоизоляционного материала или лака.

Медная толстая проволока редко рвётся или перегорает, поэтому эта часть генератора считается наиболее долговечной

Реле-регулятор

Так называется электронная схема, контролирующая напряжение на выходе из генератора. Реле необходимо для того, чтобы в аккумулятор и другие устройства попадало строго ограниченное количество напряжения. То есть основная функция реле-регулятора — контроль за перегрузками и поддержание оптимального напряжения в сети около 13.5 В.

Маленькая пластина со встроенной схемой для контроля напряжения на выходе

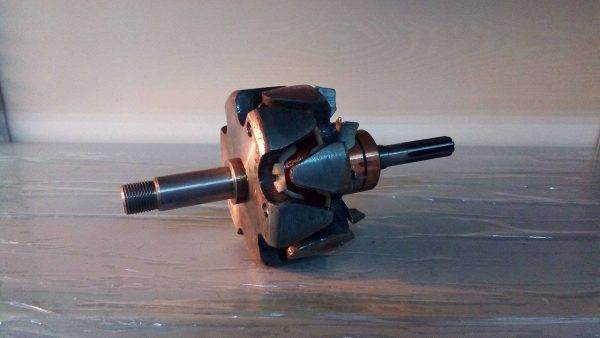

Ротор

Ротор — это главный электрический магнит генератора. Он имеет всего одну обмотку и располагается на коленчатом валу. Именно ротор начинает вращаться после запуска коленвала и придаёт движение всем остальным частям устройства.

Ротор — главный вращающийся элемент генератора

Щётки генератора

Щётки генератора находятся в щёткодержатели и нужны для выработки тока. Во всей конструкции именно щётки изнашиваются быстрее всего, так как на них ложится основная работа по генерации энергии.

Внешняя сторона щёток может быстро изнашиваться, из-за чего наблюдаются перебои в работе генератора ВАЗ 2106

Диодный мост

Диодный мост чаще всего называют выпрямителем. Он состоит из 6 диодов, которые размещаются на печатной плате. Главная работа выпрямителя — преобразовать переменный ток в постоянный, чтобы поддерживать стабильную работу всех электронных приборов автомобиля.

Из-за специфичной формы водители часто называют диодный мост «подковой»

Шкив

Шкив — это приводной элемент генератора. Ремень натягивается одновременно на два шкива: коленвала и генератора, поэтому работа двух механизмов непрерывно связана между собой.

Один из элементов генератора

Подключение блока

Перед выбраковкой устройства следует убедиться в исправности других деталей. Осмотру подлежат ремень, генератор, аккумулятор, провода. Отсутствие зарядки ВАЗ 2106 может быть вызвано ослаблением ремня. Если перед проверкой блок снимался, то следует убедиться в правильности соединения проводов.

Замена регулятора напряжения выполняется в гаражных условиях. Даже неопытный водитель сможет сделать это. Потребуется инструмент, умелые руки и немного знаний.

Открываем капот, чтобы найти выносное реле. В «Жигулях» коробка крепится ушками к левому крылу. Объект находим возле бачка с тормозной жидкостью. Некоторые реле вмонтированы в корпус генератора. В народе их называют интегралом.

https://youtube.com/watch?v=CODyI87hwOI

Не спешите откидать проводку от клемм. Бывалые автолюбители советуют предварительно обозначить провода маркером. До регулятора напряжения ВАЗ подходят 2 провода серого и оранжевого цветов. Они крепятся к клеммам с цифрами 67 и 15. Не перепутайте провода. Серый цвет соответствует номеру 67, а оранжевый 15.

В конце проводят повторную проверку. Диагностика и замена регулятора напряжения не потребует больших усилий. Необязательно обращаться на станцию технического обслуживания. Избавьте себя от материальных затрат и ремонтируйте автомобиль сами.

Ремонт генератора на ВАЗ 2104

На самом деле ремонт генератора автомобиля — не самое трудное занятие

Важно правильно снять и разобрать устройство, а замена перегоревших или износившихся деталей проходит на интуитивном уровне. Поэтому автолюбители и говорят о том, что ремонтные работы на Г-222 вполне под силу даже водителю, ни разу не разбиравшему генераторы

Снимаем генератор с машины

Для работы потребуется заранее подготовить минимальный набор инструмента:

  • рожковый ключ на 10;
  • рожковый ключ на 17;
  • рожковый ключ на 19.

После того как автомобиль остынет, можно приступать к демонтажным работам. Процедура сравнительно проста и не требует специфических познаний в сфере электрооборудования:

  1. Снять колесо с правой передней стороны транспортного средства.
  2. Убедиться, что машина надёжно стоит на домкрате.
  3. Подлезть с правой стороны и найти корпус генератора.
  4. Ослабить нижнюю гайку крепления, но пока не выкручивать её.
  5. Ослабить гайку на шпильке с верхней стороны, тоже пока не выкручивая ей.
  6. После этого можно сдвинуть корпус генератора на двигатель — таким образом ремень ослабляется, его можно без повреждений снять со шкива.
  7. Отсоединить провод, идущий от вывода генератора.
  8. Отключить проводку от обмотки.
  9. Снять провод от щёток.
  10. Выкрутить нижнюю и верхнюю гайки.
  11. Потянуть генератор на себя, снять его с кронштейна двигателя.

Видео: инструкция по демонтажу

Устройство может быть очень грязным, поэтому перед тем, как его разбирать рекомендуется протереть корпус. Ведь в процессе разборки пыль может попасть на внутренние детали и привести к короткому замыканию.

Как разобрать генератор

Дальнейший этап работы требует смены инструментов:

  • рожковый ключ на 19;
  • накидной ключ на 19;
  • трещотка (можно добавить удлинитель);
  • головка на 8;
  • головка на 10;
  • небольшой молоточек.

Перед разбором корпуса генератора необходимо также подготовить ёмкости, в которые вы будете класть мелкие детали (гайки, шайбы, винты). Можно даже подписывать, с какого механизма были сняты те или иные детали, чтобы потом легче было собирать генератор обратно:

  1. Первым делом нужно выкрутить четыре гайки на задней крышке.
  2. Далее снять шкив, для этого потребуется выкрутить гайку его крепления.
  3. После корпус можно разделить на две части. Одна часть легко выходит из другой. В итоге генератор распадается на статор с обмоткой и ротор.
  4. Снять шкив с ротора — обычно он выходит легко. В случае затруднений можно постучать по нему молотком.
  5. Вытащить из корпуса ротор с подшипниками.
  6. Статор разобрать на детали, стараясь не задеть обмотку.

Видео: инструкция по разборке устройства

Как отремонтировать генератор

После процесса разборки устройства потребуется тщательно осмотреть каждую деталь. Деталь нуждается в замене, если:

  • она покрыта налётом гари и копоти;
  • виден сильный износ;
  • на поверхности есть трещинки и зазубринки;
  • наблюдается деформация внешнего вида.

Соответственно, чтобы провести полноценный ремонт, нужно заменить вышедшие из строя механизмы генератора на новые. На ВАЗ 2104 сейчас довольно-таки сложно найти подходящие элементы, поэтому сразу же стоит оценить целесообразность ремонтных работ. Может быть, проще купить оригинальный генератор, чем тратить время на поиски необходимых запчастей?

В большинстве случаев целесообразно провести замену, а не ремонт генератора

Если же был выбран путь ремонта устройства, необходимо будет убедиться в том, что все составные части идентичны штатным элементам. Даже небольшое отличие детали от «родной» может привести к некорректной работе генератора и даже к его поломке.

Замену механизмов производить во время сборки устройства в обратном порядке.

Блок предохранителей и реле

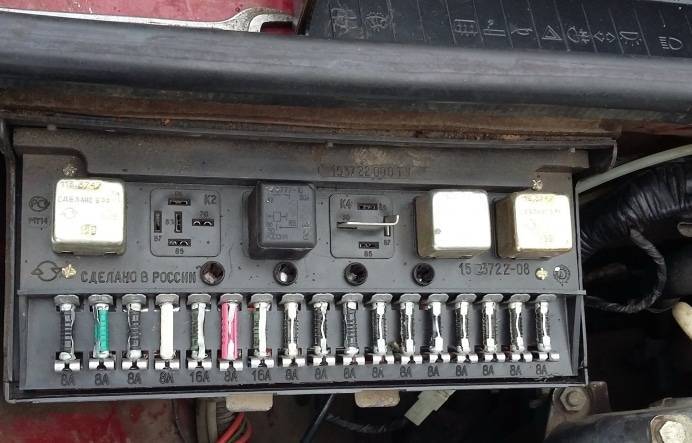

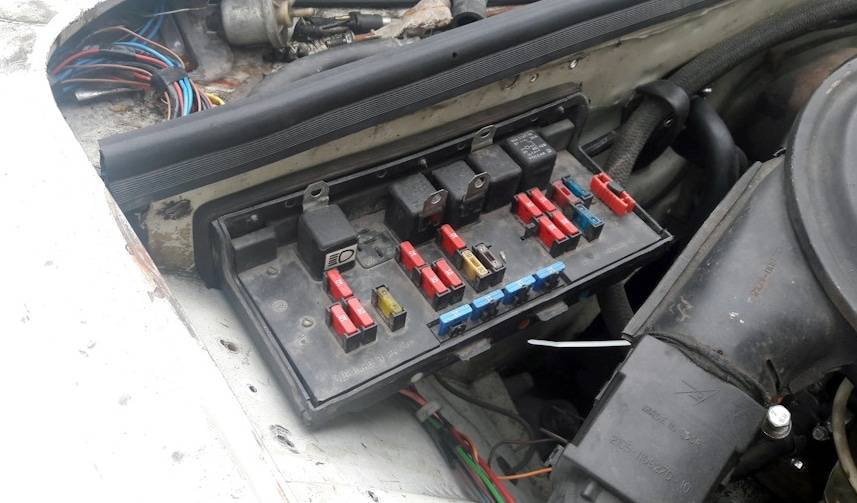

Главный блок с предохранителями и реле находится под капотом и может быть выполнен в 2-х вариантах (старого и нового образца). Актуальная схема будет нанесена на крышку блока.

Схема

Устанавливался на автомобили ранних годов выпусков, тут предохранители имеют цилиндрический вид.

Схема

Описание

Предохранители

18/10А Электродвигатель отопителя Лампы света заднего хода Сигнализатор включения обогрева  заднего стекла Реле включения обогрева заднего стекла (обмотка) Электродвигатель очистителя заднего стекла (2104) Электродвигатель насоса омывателя заднего стекла (2104)
28/10А Электродвигатель очистителя и омывателя ветрового стекла Электродвигатель очистителя и омывателя фар Реле очистителя ветрового стекла Реле очистителя и омывателя фар
38/10А Резервный
48/10А Резервный
516/20А Элемент обогрева заднего стекла и реле включения обогрева
68/10А Прикуриватель Штепсельная розетка для переносной лампы Часы
716/20А Звуковые сигналы Реле сигналов Реле электро вентилятора охлаждения радиатора (контакты) Электродвигатель вентилятора охлаждения радиатора
88/10А Выключатель аварийной сигнализации с контрольной лампой Реле-прерыватель указателей поворотов и аварийной сигнализации Сигнализатор указателей поворотов (в режиме аварийной сигнализации) Указатели поворотов (в режиме аварийной сигнализации)
98/10А Регулятор напряжения генератора
98/7,5А Лампы задних противотуманных фонарей и их сигнализатор
108/10А Указатели поворота (в режиме указания поворота) Реле — прерыватель указателей поворота Сигнализатор указателей поворота Система управления пневмоклапаном Тахометр Указатель топлива Сигнализатор резерва топлива Сигнализатор включения стояночного тормоза Сигнализатор недостаточного давления масла в системе смазки двигателя Указатель температуры охлаждающей жидкости Вольтметр Сигнализатор аварийного состояния рабочей тормозной системы Сигнализатор заряда аккумуляторной батареи Сигнализатор прикрытия воздушной заслонки карбюратора Реле электро вентилятора (обмотка) Термо выключатель электр овентилятора Обмотка возбуждения генератора (генератор 37.3701)
118/10А Плафон освещения салона Лампы стоп-сигнала Лампа освещения багажного отделения
128/10А Дальний свет фар (правая фара) Реле стеклоочистителей и омывателей фар (обмотка реле)
138/10А Дальний свет фар (левая фара) Сигнализатор включения дальнего света
148/10А Передний габаритный огонь (левая блок-фара) Задний габаритный огонь (правый фонарь) Фонари освещения номерного знака Подкапотная лампа Сигнализатор включения габаритного огня
158/10А Передний габаритный огонь (правая блок-фара) Задний габаритный огонь (левый фонарь) Лампа освещения прикуривателя Лампа освещения приборов Лампа освещения вещевого ящика Часы (лампа освещения)
168/10А Ближний свет фар (правая блок-фара) Реле стеклоочистителей и омывателей фар (обмотка реле)
178/10А Ближний свет фар (левая блок-фара)
18Запасной
19Запасной
20Запасной
21Запасной

Реле

К1Реле включения обогрева заднего стекла (904.3747-10 / 2105 -3747210-18, 2107 -3747210-12)
К2Реле очистителя и омывателя фар (904.3747 / 2105 -3747210-08, 2107 -3747210-02)
К3Реле включения звуковых сигналов (904.3747-10 / 2105 -3747210-18, 2107 -3747210-12)
К4Реле включения электро вентилятора охлаждения (с 2000 года не используется) (904.3747-10 / 2105 -3747210-18, 2107 -3747210-12)
К5Реле включения дальнего света фар (904.3747-10 / 2105 -3747210-18, 2107 -3747210-12)
К6Реле включения ближнего света фар (904.3747-10 / 2105 -3747210-18, 2107 -3747210-12)

Как проверить реле-регулятор генератора своими руками

Рассмотрев устройство и принцип работы, можно переходить к проверке. Примечательно то, что проверить реле-регулятор вполне возможно в условиях обычного гаража. Для этого необходимо иметь обычный мультиметр со шкалой до 35 вольт, набор ключей и отверток.

Простой метод проверки регулятора генератора на ВАЗ 2106 предполагает следующее: для проверки нужна хорошо заряженная АКБ. Чтобы выполнить диагностику, нужно завести ДВС, включить фары и оставить мотор работать на 10-15 мин, при этом обороты мотора не повышают выше 2 тыс. об/мин. Далее нужно мультиметром замерить напряжение между клеммами АКБ. Норма — не выше 14 Вольт и не ниже 12 Вольт.

Если же напряжение отклоняется от нормы, это говорит о проблемах с реле-регулятором. С учетом того, что это устройство не ремонтируется, нужна его замена. Замена предполагает снятие (нужно открутить пару болтов) и установку нового регулятора.

Второй способ проверки нужно применять в том случае, когда проблема «плавающая» (напряжение на клеммах АКБ чуть меньше 12 Вольт или чуть выше 14 Вольт.). В такой ситуации регулятор нужно проверять отдельно, сняв его. Для проверки используют мультиметр и лампочку на 12 вольт.

Рассмотрев регулятор генератора ВАЗ 2106, можно найти пару выходов (на схемах часто обозначенных литерами Б и В). К указанным контактам нужно подать питание с АКБ. Еще два контакта реле идут на щетки генератора. К указанным контактам подключают лампу.

В том случае, если на выходах при подаче питания с АКБ напряжение не выше 14 вольт, лампочка будет ярко гореть. В случае, когда мультиметром повысить напряжение на выходах подачи питания до 15 вольт или выше, лампочка должна гаснуть. Если этого не происходит, тогда регулятор вышел из строя. Если же лампочка не горит изначально, причем как в первом, так и во втором случае, тогда реле нужно менять.

Замена регулятора генератора ВАЗ 2106 предполагает подбор подходящего устройства

Важно сразу определить, какой тип устройства стоит на генераторе (внешний регулятор, внутренний регулятор). Внешний регулятор расположен на левой арке спереди (в области переднего колеса)

Внутренний регулятор снимается после демонтажа воздушного фильтра, так как фильтр перекрывает доступ к генератору.

Внешний регулятор снимается легко (достаточно открутить рожковым ключом два болта на 10, фиксирующие реле), после чего отсоединяются провода. Сборка осуществляется в обратном порядке. С внутренним регулятором немного сложнее, так как нужно сначала открутить три гайки на 12. Сам внутренний регулятор находится на передней крышке генератора, закреплен двумя болтами. Болты выкручивают отверткой.

Затем реле осторожно выдвигается из крышки генератора, после снимаются провода и колодка контактов. При снятии колодки нужно соблюдать особую осторожность, та как контакты хрупкие

Далее ставится новый регулятор и выполняется обратная сборка.

Обратите внимание, наружные регуляторы для ВАЗ 2106 практически невозможно найти новыми в продаже. Приходится окупать устройства б/у

Так вот, реальное состояние такого регулятора визуально определить сложно, то есть перед покупкой необходима проверка (можно воспользоваться рассмотренными выше методами).

Что касается внутренних регуляторов, основной проблемой являются провода, подключенные к реле от генератора. Очень часто при замене происходит их излом в области контактной колодки. Если это произошло, потребуется резать колодку, перепаивать провода, делать качественную изоляцию, после склеивать колодку обратно.

Чтобы избежать подобных проблем, при замене внутреннего регулятора генератора ВАЗ 2106 нужно быть предельно аккуратным, не ремонтировать автомобиль на холоде, так как провода сильнее ломаются в таких условиях и т.д.

VESKO-TRANS.RU

АвтоНовости / Обзоры / Тесты

Замена Щеток Генератора Ваз 2107 Без Снятия

замена щетки генератор на ВАЗ-2113, 2114, 2115

Кисти генератор

они служат проводниками электронного тока: они приносят и отнимают его. Благодаря их работе генератор генерирует напряжение, которое способствует измерению функционирования электрических устройств автомобиля.

Щетки изготовлены из графита, угольные детали особенно популярны, а для двигателей, работающих на высоких оборотах, щетки пропитаны специальным составом, который предотвращает их своевременное использование.

Основные неисправности

Основной причиной поломки щеток генератора является их износ, из-за чего они плохо себя чувствуют. Замена рычага коробки передач на ВАЗ 2107. Послал на двигатель классический двигатель и коробка передач подскажите что делать? Рычаг переключения передач на ВАЗ 2107 оторвался (5-ступенчатая. Замена щеток генератора ВАЗ 2108 самостоятельно. Выявить неисправную деталь можно из-за следующих проблем:

  • отключение электричества;
  • батарея быстро разряжается или вообще не заряжается;
  • огни начинают гореть гораздо меньше или мигать;
  • мигающие огни мигать;
  • Не хватает напряжения для работы электроники, и она выключается (например, радио).

Зачем менять кисти

Если обнаружены признаки поломки кисти, замените их. Ваз 2104 — 2107; замена щеток генератора на ВАЗ-2113, 2114, 2115. Без демонтажа генератора. Ремонт щеток генератора на моделях ВАЗ 2105-2107. Сделай сам Ваза 2107 Замена лобового стекла | авто-гид. Если вы не завершите ремонт вовремя, скорее всего, вам скоро придется купить новый генератор, что будет стоить совершенно иначе. Замена щеток генератора ВАЗ 2107. Фото, инструкция как. Аккумулятор может удерживать зажигание без кисти в течение всего нескольких минут, что означает, что он должен постоянно заряжаться. Замена ВАЗ 2110, Генератор Штыря и Подшипников И Замена Скоро.

Вы можете проверить состояние щеток по размеру их выступа из гнезда. Замена щеток генератора ВАЗ 2107 является простой процедурой и обычно занимает несколько минут; нет необходимости снимать генератор, достаточно его выключить. Если размер проекции не достигает пять миллиметров, они должны быть заменены немедленно, чтобы избежать возможных проблем.

Как выполняется проверка регулятора напряжения ВАЗ 2106?

Для осуществления такой важной операции нужно взять вольтметр с уровнем точности 1,0 и выше, который располагает шкалой до 15–30 вольт. Важно запомнить, что проверка выполняется только при полностью заряженной АКБ

Схема процедуры следующая:

  • включаем зажигание;
  • даем двигателю поработать с включенными фарами на средних оборотах до тех пор, пока не будет достигнут показатель вращения коленчатого вала на уровне 2,5–3 тысяч оборотов в минуту (по времени это занимает около 15 минут);
  • используя вольтметр, замеряем напряжение на клеммах автомобильного аккумулятора, оно должно равняться 14,1–14,3 В.

Если при проверке напряжение в озвученные пределы не укладывается, можно смело устанавливать новое реле. Добавим – при описанной проверке штекеры категорически запрещается перемыкать коротко из-за высокой вероятности того, что выпрямительный блок может деформироваться. Также не нужно подключать к обмотке генератора какие-либо источники потребления энергии

А в процессе выполнения процедуры важно следить за тем, чтобы ремень генератора имел достаточную натяжку

Мнение эксперта

Руслан Константинов

Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет.

Как известно, реле-регулятор служит для поддержания оптимального напряжения на выходе с генератора. При оборотах двигателя не более 2000/мин реле не работает, т. к. генератор вырабатывает не более 13В. В таком случае ток проходит сразу на обмотку возбуждения. При повышении оборотов двигателя увеличиваются обороты коленчатого вала и соответственно ротора генератора, при этом реле напряжения автоматически включается в работу. Внутренняя обмотка под действием создаваемого электромагнитного поля намагничивается, а сердечник, втягиваясь внутрь, замыкает контакты одних резисторов и размыкает контакты на других.

Определить неисправность реле-регулятора сможет даже новичок, так как будут наблюдаться скачки напряжения, которое подаётся на аккумуляторную батарею. В результате выхода из строя реле возникают следующие неприятности:

  • Недозаряд аккумулятора. На АКБ не поступает достаточное напряжение, независимо от того новая батарея или уже уставшая. Особенно это будет заметно зимой, когда заряда не хватит на запуск замёрзшего двигателя.
  • Перезаряд аккумулятора. Другая проблема связана с закипанием АКБ из-за слишком высокого напряжения. Эксплуатация автомобиля с такой неисправностью приведет к выходу из строя аккумулятора, т. к. из-за перезаряда начнут осыпаться пластины в банках.

В любом случае реле подлежит замене, ремонт сложен, и проводить его нецелесообразно по причине невысокой стоимости детали.

Перегоревший предохранитель

Причиной отказа лампы на приборной панели может стать перегоревший предохранитель. При этом, обычно отказывают несколько приборов сразу. При появлении такого признака просто необходимо проверить предохранитель. Он расположен в монтажном блоке.


Монтажный блок предохранителей Ваз 2107

Отыскать его можно по схеме на крышке блока. Для проверки предохранитель извлекают из монтажного блока. Самым простым способом будет установка заведомо исправного предохранителя. Если причина в этом, то лампочка, при включении зажигания, должна загореться. Также предохранитель можно проверить, замерив сопротивление мультиметром.

Реле зарядки ВАЗ-2106 характеристика, неисправности

Реле на автомобиле ВАЗ-2106 – это прибор, служащий выключателем. Его основная цель – размыкание и замыкание определенных участков электрической цепи в момент достижения конкретных показателей неэлектрических и электрических величин. Данный прибор играет роль коммутатора тока нагрузки для исполнителя, к примеру, генератора, стартера, вентилятора либо другого потребителя, потребляющего большое количество энергии.

Электрическое реле зарядки для ВАЗ-2106 устроено таким образом:

  • электрический магнит – провод, намотанный на катушку, имеющую металлический сердечник;
  • якорь – некая пластина. Ее роль – управление контактами;
  • переключатель (замыкающий либо размыкающий определенную группу контактов).

В момент появления электрического тока в обмотке электромагнита появляется магнитное электрическое поле. Сила появившегося магнитного поля прижимает к сердечнику якорь. В свою очередь, при помощи специальных толкателей якорь сдвигает контакты, тем самым замыкая либо размыкая их.

На автомобилях ВАЗ-2106 применяются два основных вида реле-регуляторов напряжения (реле зарядки).

  1. Реле-регулятор 121.3702. Прибор нового образца. Данное реле широко используется в наше время, так как не требует дополнительных настроек и регулировок.
  2. Электрорегулятор магнитного типа с маркировкой РР-380. Устаревший образец прибора, изготовление которого на настоящий момент остановлено. Данная деталь больше не используется на автомобилях ВАЗ-2106.

Возможность замены реле напряжения предусмотрена таким образом, что необходимость в доработках в автомобиле ВАЗ-2106 отсутствует. Это говорит о том, что вмешиваться в систему зарядки автомобиля не потребуется.

Перед заменой реле зарядки старого образца следует проверить новое на работоспособность. Для этого заводим автомобиль ВАЗ-2106. Обороты двигателя должны составлять 2 500-3 000. После этого отключаем все приборы, которые могут использовать электричество (зажигание остается включенным). При помощи тестера измеряем напряжение на клеммах аккумуляторной батареи. Оно должно быть приближено к 14 В.

Диагностируем неисправности реле зарядки

  1. Изношенные щетки генератора. Если длина щеток генератора автомобиля ВАЗ-2106 стает недостаточной, может пропасть заряд. При диагностировании неисправности в первую очередь следует тщательно проверить состояние щеток в генераторе. Их длина не должна быть меньше 12 миллиметров. Если она не вписывается в минимальные требования, тогда их необходимо заменить.
  2. Не работает диодный мост генератора. Выход из строя одного либо нескольких элементов блока выпрямителя может быть причиной неисправности зарядки. Следует при помощи тестера проверить исправность всех диодов.
  3. Предохранители. При отсутствии зарядного тока в автомобиле ВАЗ-2106 стоит проверить плавкие предохранители. Если обнаружен сгоревший, его следует заменить.
  4. Генераторный ремень и его натяжка. Генераторный ремень выполнен в форме клина, поэтому его распирает между щеками в шкиве. При износе шкива генераторный ремень может проскальзывать в щеках. Из-за этого иногда проявляются проблемы с зарядкой. В таком случае незамедлительно необходимо поменять шкив и ремень генератора.
  5. Клеммы аккумуляторной батареи. Если на аккумуляторной батарее есть окисление клемм, это может препятствовать заряду батареи. В данном случае следует почистить клеммы содой, растворенной в воде. Такое средство способно снять налет. После полной очистки клемм от окисления следует хорошо протереть их сухой тряпкой, после чего смазать густой смазкой.

Устройство генератора ВАЗ 2101

Для своего времени конструкция генератора Г-221 оказалась довольно удачной. Он без доработок устанавливался и на последующие модели завода — ВАЗ 2102 и ВАЗ 2103. При должном обслуживании и своевременной замене вышедших из строя элементов он мог эксплуатироваться долгие годы.

Конструктивно генератор Г-221 состоит из следующих основных элементов:

  • ротор;
  • статор;
  • реле регулятора;
  • полупроводниковый мост;
  • щётки;
  • шкив.

Кронштейн жёстко фиксирует генератор даже при движении по неровным дорогам

Ротор

Ротор — подвижная часть генератора. Он состоит из вала, на рифлёную поверхность которого напрессована стальная втулка и клювообразные полюсы. Эта конструкция выполняет функции сердечника электромагнита, вращающегося в двух шариковых подшипниках. Подшипники обязательно должны быть закрытого типа. В противном случае из-за недостатка смазки они быстро выйдут из строя.

Ротор (якорь) представляет собой подвижную часть генератора

Шкив

Шкив можно считать как частью генератора, так и отдельным элементом. Он устанавливается на вал ротора и при необходимости легко снимается. Шкив при работающем двигателе вращается коленвалом через ремень и передаёт вращающий момент ротору. Чтобы шкив не перегревался, на его поверхности имеются специальные лопасти, обеспечивающие естественную вентиляцию.

Шкив генератора приводится во вращение коленчатым валом через ремень

Статор с обмотками

Статор состоит из ряда специальных пластин, изготовленных из электротехнической стали. Для повышения устойчивости к нагрузкам в четырёх местах по наружной поверхности эти пластины соединены сваркой. На них в специальные пазы уложена обмотка из медной проволоки. Всего статор содержит три обмотки, каждая из которых состоит из двух катушек. Таким образом, для выработки генератором электричества используется шесть катушек.

Статор состоит из пластин, изготовленных из электротехнической стали, на которые укладывается обмотка из медной проволоки

Реле регулятора

Реле регулятора — это маленькая пластинка с электрической схемой внутри, предназначенная для контроля напряжения на выходе генератора. На ВАЗ 2101 реле расположено вне генератора и крепится на задней крышке с внешней стороны.

Реле регулятора предназначено для контроля напряжения на выходе генератора

Щётки

Выработка электричества генератором невозможна без щёток. Они расположены в щёткодержателе и крепятся к статору.

В щёткодержателе генератора Г-221 фиксируется всего две щётки

Диодный мост

Выпрямитель (или диодный мост) представляет собой подковообразную пластину со встроенными шестью диодами, преобразующую переменный ток в постоянный

Важно, чтобы исправны были все диоды — в противном случае генератор не сможет обеспечить питанием все электроприборы

Диодный мост представляет собой пластину в форме подковы

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
