Промежуточный вал – как он работает в коробке передач?

Трехвальная КПП: устройство и принцип работы

Отличие трехвальной механики от двухвальной в том, что здесь используются три вида валов. Помимо ведомого и ведущего также применяется промежуточный вал.

Первичный вал, соединенный со сцеплением, передает крутящий момент на промежуточный. Передача происходит через соответствующую шестерню – таким образом, валы находятся в постоянном зацеплении.

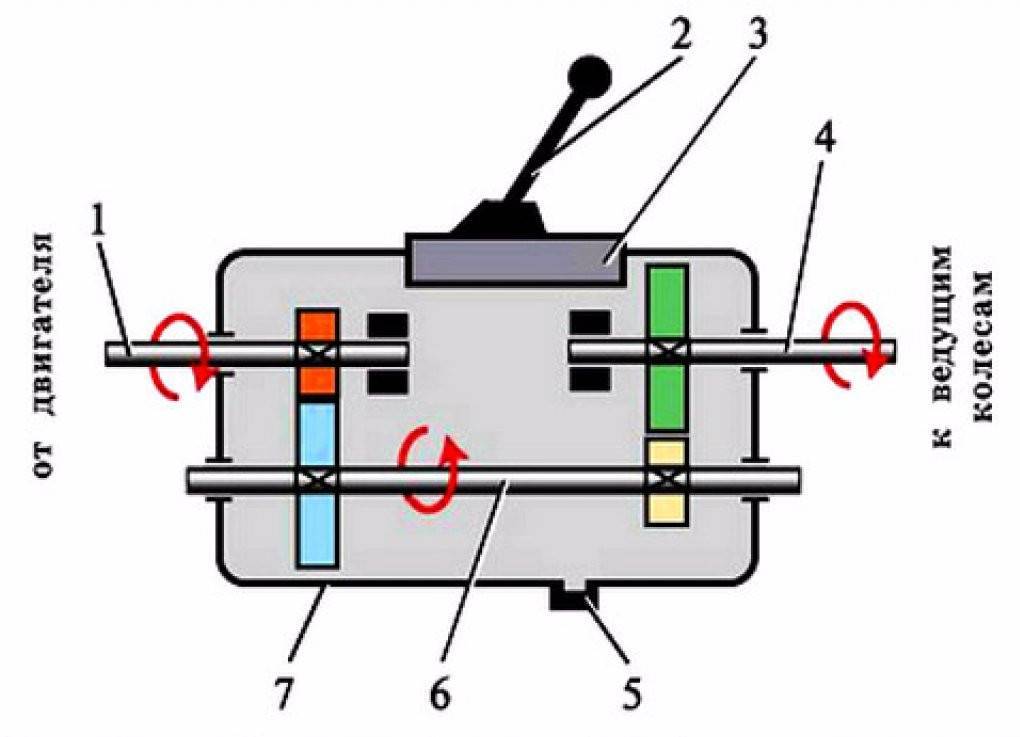

Устройство трехвальной МКПП

Промежуточный вал расположен параллельно первичному, все шестерни на нем жестко зафиксированы.

На одной оси с первичным расположен вторичный вал. За это отвечает упорный подшипник на ведущем валу, в который входит вторичный вал. При этом шестерни ведомого вала могут свободно вращаться и не имеют жесткой фиксации с валом. Шестерни вторичного вала находятся в постоянном зацеплении с шестернями промежуточного вала. Следовательно, в нейтральном положении КПП крутящий момент от первичного вала передается на промежуточный и далее на шестерни вторичного вала. Но поскольку они свободно вращаются на валу, автомобиль не двигается.

Между шестернями вторичного вала находятся синхронизаторы, работа которых заключается в выравнивании угловых скоростей шестерен вторичного вала с угловой скоростью самого вала за счет сил трения.

Синхронизаторы жестко закреплены на вале и за счет шлицевого соединения могут двигаться по нему в осевом направлении.

В отличие от двухвальной КПП, механизм переключения в трехвальной трансмиссии располагается на корпусе коробки и состоит из рычага управления и штоков с вилками. Механизм также оснащен блокирующим устройством для предотвращения одновременного включения двух передач.

Он может также иметь и дистанционное управление. При этом дистанционный механизм переключения обеспечивает кулиса или шарнирные тросы.

Принцип включения передач в трехвальной КПП аналогичен принципу работы двухвальной трансмиссии.

Двухвальная механическая коробка передач: устройство и принцип работы

Разобравшись с тем, из чего состоит коробка передач с тремя валами, перейдем к двухвальным коробкам. Данный тип КПП имеет в своем устройстве два вала: первичный и вторичный. Первичный вал является ведущим, вторичный ведомым. На валах закреплены шестерни и синхронизаторы. Также в картере коробки находится главная передача и дифференциал.

Ведущий вал отвечает за соединение со сцеплением, также на валу находится блок шестерен в жестком зацеплении с валом. Ведомый вал расположен параллельно ведущему, при этом шестерни ведомого вала в постоянном зацеплении с шестернями ведущего вала, а также свободно вращаются на самом валу.

Также на ведомом валу жестко закрепляется ведущая шестерня главной передачи, а между самими шестернями ведомого вала расположены муфты синхронизаторов. Добавим, чтобы уменьшить размеры КПП, а также увеличить количество передач, в современных коробках нередко вместо одного ведомого вала может быть установлено 2 или даже 3 вала.

На каждом таком валу жестко закреплена шестерня главной передачи, при этом такая шестерня имеет жесткое зацепление с ведомой шестерней. Получается, конструкция фактически реализует 3 главных передачи.

Сама главная передача, а также дифференциал в устройстве КПП осуществляют передачу крутящего момента от вторичного вала на ведущие колеса. При этом дифференциал также может обеспечить такое вращение колес, когда ведущие колеса вращаются с разными угловыми скоростями.

Что касается механизма переключения передач, на двухвальных КПП он вынесен отдельно, то есть за пределы корпуса. Коробка связана с механизмом переключения тросами или специальными тягами. Чаще встречается соединение при помощи тросов.

Сам механизм переключения 2-х вальной коробки имеет рычаг, который соединяется тросами с рычагом выбора и рычагом включения передачи. Указанные рычаги соединяются с центральным штоком переключения передач, который также имеет вилки.

Если говорить о принципе работы двухвальной механической коробки передач, он похож на принцип трехвальной КПП. Отличия состоят в том, как работает механизм переключения передач. В двух словах, рычаг может осуществлять как продольные, так и поперечные движения относительно оси автомобиля. Во время поперечного движения происходит выбор передачи, так как усилие идет на трос выбора передач, который оказывает воздействие на рычаг выбора передач.

Далее рычаг движется продольно, а усилие идет уже на трос переключения передач. Соответствующий рычаг горизонтально перемещает шток с вилками, вилка на штоке смещает синхронизатор, что и приводит к блокировке шестерни ведомого вала.

Напоследок отметим, что также механические коробки разных типов имеют дополнительные блокировочные устройства, которые препятствуют включению одновременно двух передач или же непредвиденному выключению передачи.

Как работает двухвальная МКПП, особенности конструкции

Во время работы ДВС, энергия вращения передается через узел сцепления на ведущий вал коробки. Одна часть шестерен на вторичном и первичном валу может свободно вращаться, а другая – устанавливаться на валу неподвижно. Это зависит от модели КПП. Также для сглаживания угловых скоростей и плавного включения передач на каждом валу есть синхронизатор.

Шестерни валов (вторичного и первичного) постоянно взаимодействуют между собой. Определить, какие из них вращаются, а какие жестко зафиксированы, можно следующим образом. Шестерни у муфт синхронизаторов вращаются на валу постоянно. А на главной передаче они неподвижны.

Для передачи момента от валов КПП на колеса, задействуется дифференциал и главная передача. Для чего служит дифференциал? Он предназначен для изменения угловой скорости вращения ведущих колес. Это актуально при прохождении поворотов и при любой другой смене траектории движения авто. Дифференциал обеспечивает лучшую устойчивость авто на дороге и равномерный износ шин протектора.

Узел выбора передач находится в корпусе трансмиссии. Он являет собой набор штоков и вилок, двигающий муфту синхронизаторов. Узел выбора передач имеет защиту от включения сразу двух скоростей.

Что происходит во время включения передачи

  • Когда рычаг находится в положении «нейтраль», маховик не передает вращательный момент и крутится свободно от диска сцепления. При этом шестерни валов МКПП свободно прокручиваются.
  • Если водитель включает передачу, в данный момент перемещается муфта синхронизатора через систему тяг или тросиков.
  • Муфта выравнивает обороты вала и используемой шестерни.
  • Муфта входит в зацепление с шестерней КПП.
  • Вращательный момент передается от первичного на вторичный вал трансмиссии.
  • Энергия вращения передается в полном объеме от ДВС на колеса с определённым передаточным числом. Каждая передача имеет свое число. Чем ступень КПП выше, тем оно меньше.

Для того, чтобы выполнить движение назад, применяется дополнительный вал. Он имеет промежуточную шестерню реверсивного движения. Синхронизаторы у данной передачи отсутствуют, поэтому включать ее необходимо только после полной остановки авто.

Как производят замену подвесного подшипника

Автомобиль устанавливается на смотровой яме или эстакаде (нужно включить первую скорость и поставить упоры под колёса для его фиксации). Если элементы крепления проржавели или прикипели, можно воспользоваться


специальными средствами и приступить после его впитывания и воздействия на болты и гайки через небольшой отрезок времени.

Перед началом работ стоит сделать метки на кардане, редукторе и коробке для последующей правильной сборки и избегания дисбаланса.

Далее снимаются болты крепления кардана к фланцу заднего моста и промежуточной опоры к поперечине рамы. Вал вынимается. Кстати, при снятии крестовины также рекомендуется сделать метки, пометив положение вилок и валов. После откручивания крепежных частей, сбивается или стягивается подвесной подшипник с посадочного места. Если подшипник давно был готов развалиться, обычно он снимается без особых усилий. Далее посадочное место очищается и устанавливается новая деталь.

Неисправности коробки переключения передач и их причины

Коробка переключения передач может выйти из строя по многим причинам, но в основном – это неправильная эксплуатация. Использование трансмиссионного масла и комплектующих деталей низкого качества, приводят к износу многих частей механизма, и выводит из строя коробку целиком. Кроме того, причиной многих поломок может стать неквалифицированное проведение ремонтных работ, несвоевременное и неправильное техническое обслуживание агрегата и агрессивный стиль езды, предусматривающий неправильное или резкое переключение передач на разных скоростях движения автомобиля.

Все остальные причины сводятся к естественному износу деталей всего механизма. Это могут быть сальники, подшипники, шестерни или даже валы.

Среди неисправностей КПП можно отметить появление различных шумов, стуков и затрудненное включение передач. Они свидетельствуют о выходе из строя синхронизаторов, шестеренок, муфт и различных подшипников. Причем, если стуки и трудности при включении наблюдаются только у одной передачи, значит, проблема коснулась только нее. Чаще всего, проблема скоростей заключается в износе синхронизатора соответствующей скорости и устраняется его заменой.

Принцип работы механической коробки передач

Принцип работы механической КПП следующий: крутящий момент от двигателя через сцепление передается на первичный вал коробки передач, далее преобразуется при помощи пар взаимодействующих между собой шестерен и затем передается на колеса. Каждая пара шестерен (ступень) имеет определенное передаточное число, которое преобразует скорость вращения и крутящий момент коленвала двигателя. Причем если передача увеличивает крутящий момент, то скорость вращения уменьшается и наоборот. В первом случае передача будет называться понижающей, а во втором — повышающая.

Передаточное число определяется отношением количества зубьев у выходной и входной шестерен в паре. В свою очередь, количество зубьев напрямую зависит от размера самой шестерни: чем больше зубьев — тем больше диаметр шестерни. Например, у первой передачи самое большое передаточное число, и, следовательно, входная шестерня (на первичном валу) имеет минимальный размер, а выходная — максимальный. Переключение скоростей в механической КПП происходит только при нажатии на педаль сцепления, поскольку необходимо прервать поток мощности, передающийся от двигателя.

Движение автомобиля, оснащенного МКПП, всегда начинается с первой передачи. Исключение составляют тяжелые грузовики — там это можно делать со второй передачи. Для этого необходимо вручную перевести селектор рычага в соответствующее положение. Переход на повышенные передачи осуществляется последовательным переключением передач друг за другом. Сам момент переключения скорости зависит от показаний спидометра и тахометра, поскольку каждая передача рассчитана на работу в определенном диапазоне оборотов двигателя.

Вибрация раздатки НИВА. Убийца раздатки. Проверить за 1 минуту промежуточный карданный вал НИВЫ

Опубликовано 29 Августа 2016

Опасная причина вибрации раздаточной коробки НИВЫ. Какие причины вибрации раздаточной коробки НИВЫ. В большинстве случаев причина вибрации раздатки — это неисправные карданы (износ в шлицах) и крестовины, когда они имеют большой износ или плохо отцентрированы. Могут быть и другие причины. Например: после ремонта или замены не сделана центровка раздатки с карданами. Подушки резиновые на раздатке треснули, разбиты подшипники и т.д. Причину – вытекло масло из раздатки, не обсуждаю. Самое опасное это неисправность промежуточного карданного вала (БУБЛИКА), который стоит между раздаткой и коробкой. Из-за него может быть сильная вибрация, которая в итоге разобьет раздатку. Причём, простого ремонта может уже оказаться не достаточно, потребуется замена агрегата (раздаточной коробки) на новый. На проверку, идёт ли вибрация на раздатку от промежуточного кардана или нет, уходит всего одна минута. Как это сделать?

Показано в этом видео, смотрите сами. А ДЛЯ ЛЮДЕЙ С ОГРАНИЧЕННЫМИ ВОЗМОЖНОСТЯМИ (НЕ МОГУТ СЛЫШАТЬ), я напишу подробно: Машина ставится на ручник или упирается в бордюр (для спокойствия). Затем рычаг раздаточной коробки ставится в среднее ( нейтральное ) положение, заводиться машина и включается передача в КП, третья или четвёртая. В начале необходимо посмотреть, как ведёт себя раздатка на холостых оборотах. Затем, постепенно увеличивая обороты до 3500-4000 по тахометру, продолжать наблюдение за раздаткой. В данном видео вибрации раздатки не было на всех оборотах. Если кардан в КРИТИЧЕСКОМ состоянии, то раздатка будет подпрыгивать и дёргаться уже на небольших или средних оборотах. Если вибрация сильная, то ехать быстро на НИВЕ нельзя. Может разбить раздатку прямо на ходу. Потихоньку доезжаем до дома или гаража. Снимаем раздатку, меняем промежуточный карданный вал (БУБЛИК). И счастливые, едем за грибами или на рыбалку. Да, забыл – совсем новички могут спутать дёрганье кузова (на небольшой скорости), из-за грыжи на колесе, с вибрацией раздатки. Осмотрите шины. Это не прикол, такое бывает.

Осмотр и покупка Б.У. автомобиля НИВА 1 часть. Подробно. С чего начать выбор НИВЫ

Выбор и Покупка Б.У. автомобиля НИВА 2 ч. Двигатель. Ходовая часть. Система выхлопа НИВЫ Выбор и Покупка НИВЫ. Как не Лохануться с ГБЦ НИВА.

Сравнение ГБЦ ВАЗ Моё супер изобретение для НИВЫ. Защита от воды и ржавчины НИВЫ под капотом

Чистка ДМРВ. Как правильно снять и почистить ДМРВ. Всё подробно

Вибрация раздатки НИВА. Убийца раздатки. Проверить за 1 минуту промежуточный карданный вал НИВЫ

Подписывайтесь на мой канал

videoremont-mashin.ru

Устройство механической коробки передач

  • картера;
  • первичного, вторичного и промежуточного валов с шестернями;
  • дополнительного вала и шестерни заднего хода;
  • синхронизаторов;
  • механизма переключения передач с замковым и блокировочным устройствами;
  • рычага переключения.

Сцепление

Сцепление является неотъемлемым компонентом механической КПП, осуществляющим разъединение двигателя и коробки в момент переключения ступеней без последствий для агрегатов. Говоря упрощенно — сцепление отключает крутящий момент. В момент выжатой педали сцепления мотор и колеса автомобиля вращаются отдельно друг от друга.

Сцепление создано для аккуратного соединения мотора и колес. Состоит из двух дисков, один из которых соединен с двигателем, второй — с колесами. В момент отпускания педали сцепления диски прижимаются и начинаются вращаться вместе. Именно поэтому и важна плавность отпускания педали.

Шестерни и валы

В стандартных МКПП оси валов расположены параллельно, на них располагаются шестеренки. Ведущий (первичный) вал присоединяется к маховику мотора через корзину сцепления, находящиеся на нем продольные выступы передвигают второй диск сцепления и передают через жестко закрепленную ведущую шестерню вращающий момент на промежуточный вал.

В хвостовике ведущего вала расположен подшипник, к которому примыкает конец вторичного. Отсутствие фиксированной связи делает возможным крутиться валам независимо друг от друга в разных направлениях и с разными скоростями.

На ведомом вале имеется целый набор различных шестерней как жестко закрепленных, так и свободно вращающихся.

Синхронизаторы

Угловые скорости первичного и вторичного валов уравниваются при содействии синхронизатора и становится возможным смена ступени. Синхронизаторы обеспечивают более щадящий режим эксплуатации КПП и пониженный шум.

Зубья последнего устанавливаются против зубьев муфты, поэтому последующее смещение муфты становится невозможным. Муфта заходит без противодействия в зацепление с малым венцом на шестерне. Шестерня за счет такого соединения жестко блокируется с муфтой. Такой процесс осуществляется за доли секунды. Один синхронизатор обычно обеспечивает включение двух передач.

Поломка – вал

Поломка вала чаще всего происходит на той его ступени, на которую насаживают шкив или муфту. Сломанный вал восстанавливают приваркой надставки или напрессовкой отломившейся части вала. При ремонте вала приваркой надставки поступают следующим образом. Изготовляют надставку, соответствующую по своим размерам отломанной части вала, но с небольшим ( 2 – 3 мм) припуском на сторону под последующую обработку после сварки. Привариваемые концы вала и надставки предварительно обрабатывают на конус.

Переносной станок для шлифовки коренных шеек коленчатого.

Поломка валов часто происходит вследствие концентрирования напряжений на галтелях, для снижения которого галтели выполняют с радиусом, равным 0 06 – 0 1 диаметра шейки вала.

Зависимость коэффициента йр и направления угла ф радиальной силы от п, в спиральном отводе.

Поломки валов происходят из-за усталости металла. Повышение частоты вращения и других параметров современных насосов увеличивает возможность поломок, так как даже кратковременная работа на нерасчетном режиме при большой радиальной силе становится опасной.

Поломка вала при эксплуатации машины, как правило, приводит к выходу из строя подшипниковых узлов, торцовых уплотнений, соединительной муфты корпусных деталей. Разрушения валов насосов являются причиной создания пожароопасной ситуации в насосной

Контроль и оценка технического состояния валов является важной и обязательной процедурой при эксплуатации оборудования. Вал при работе машины косвенно диагностируется по изменению уровня вибрации корпусов подшипников

Причиной роста вибрации могут быть трещины в материале вала, изгиб, овальность цапф. Валы ( ротора) электродвигателей также подвергаются вибрационному контролю на выбеге машины с анализом амплитудно-частотной и фазочастотной характеристик. При ремонте оборудования с его разборкой вал подвергается визуально-измерительному контролю, а также дефектоскопическому с применением методов и средств ультразвукового, вихретокового, магнитопорошкового, капиллярного контро-лей.

Ремонт сломанного вала якоря напрессовкой насадки ( протеза. / – вал, 2 – протез.

Поломка вала чаще всего происходит на той его ступени, на которую насаживают шкив или муфту. Сломанный вал восстанавливают приваркой надставки или напрессовкой отломившейся части вала. При ремонте вала приваркой надставки сначала изготовляют надставку, соответствующую по своим размерам отломанной части вала, но с небольшим ( 2 – 3 мм) припуском на сторону под последующую обработку после сварки. Привариваемые концы вала и надставки предварительно обрабатывают на конус. Приваривать надставку нужно р соблюдением ранее указанных условий электронаплавки на вал.

Поломка вала наблюдается, как правило, в местах перехода вала с диаметра посадочного места под защитную гильзу на диаметр шейки вала. Поломка происходит в результате концентрации местных напряжений.

Валоправочный стенд ВС-450.

Поломка вала чаще всего происходит на той его ступени, на которую насаживают шкив или муфту. Сломанный вал восстанавливают приваркой надставки или напрессовкой отломившейся части вала. При ремонте вала приваркой надставки поступают следующим образом. Изготовляют надставку, соответствующую по своим размерам отломанной части вала, но с небольшим ( 2 – 3 мм) припуском на сторону под последующую обработку после сварки. Привариваемые концы вала и надставки предварительно обрабатывают на конус. Приваривают надставку с соблюдением ранее указанных условий электронаплавки металла на вал.

Поломки валов чаще всего возникают от небольших трещинок на острых гранях, поэтому края отверстий для подачи смазки на шейках вала должны быть тщательно скруглены ( фиг.

Поломка валов и цельнокованых роторов – явление редкое. Причинами поломок могут быть скрытые дефекты материала. Основная же опасность поломок вала заключается в знакопеременных напряжениях, иногда даже сравнительно небольших, например, вследствие перекоса упорного подшипника.

Поломки валов случались довольно часто в старых сериях электрических машин, так как при их расчете и производстве не учитывали явления усталости металлов.

Поломки валов случались довольно часто в старых сериях электрических машин, так как при их расчете и производстве не учитывали явления усталости металлов.

Что собой представляет подвесной подшипник

От состояния подвесного подшипника зависят как надежность работы карданной передачи, так и безопасность и комфорт водителя при движении. Это достигается только в том случае, если кардан вращается в единой плоскости, имеет надёжный и прочный подвес. Именно эта функция и возложена на подвесной подшипник . Конструкция подвесного подшипника карданного вала включает в себя пару втулок различного диаметра со встроенной между ними обоймой шариков. Внутренние полости должны иметь достаточную смазку, которая обеспечивает вращение шариков без трения и продлевает срок эксплуатации подшипника. А от агрессивной внешней среды (грязи и пыли) она защищена вставкой. Корпус снабжён специальным креплением для подвеса к днищу транспортного средства.

Основные задачи, выполняемые этой деталью, являются: снижение вибрации карданного вала и его лёгкое вращение по заданной оси повороты при передаче крутящего момента

Чтобы деталь выполняла возложенные на него функции и чтобы вообще не развалился подвесной подшипник в дороге, требуется обращать внимание на явные признаки его выхода из строя

Характеристики механической трансмиссии

Правильное переключение передач дает ряд неоспоримых преимуществ: мощность и КПД автомобиля повышается, расход топлива снижается, а детали остаются в целости и сохранности. Умение подбирать правильную передачу для конкретной ситуации может заметно облегчить жизнь. Например, если вы едете в гору, ни в коем случае не стоит включать третью и, тем более, четвертую передачу. Скорее всего, автомобиль заглохнет где-нибудь на середине пути. А вот на первой или второй скорости вы без труда преодолеете подъем.

Уровень масла в трансмиссии

Многих водителей интересует уровень масла в МКПП – ведь именно оно отвечает за смазку деталей и их долговечность. Проверять этот показатель нужно каждые 10 тысяч километров. Сделать это можно либо в автомастерской, либо самостоятельно. Заехав на эстакаду или смотровую яму, необходимо осмотреть картер КПП. Для проверки уровня жидкости возьмите короткую палку или прут и посмотрите, достаточно ли масла в заливном отверстии. Если жидкость опустилась ниже его кромки, возьмите шприц для заливки и долейте трансмиссионное масло для нужной риски.

Расположение

Расположение бывает вертикальным или горизонтальным

Вертикальный вал редуктора позволяет сэкономить пространство для горизонтального размещения оси двигателя, что для многих устройств важно. Такое конструктивное решение свойственно редукторам на червячной или конической передаче

Относительно друг друга (осей) детали располагают параллельно, под прямым углом, перекрестно. Выбор схемы зависит от типа редукторного оборудования:

  • в цилиндрических передачах чаще используют параллельное расположение;
  • в червячных зубчатых передачах (комбинированных червячно-цилиндрических) оси тихоходных и быстроходных валов редуктора сходятся под прямым углом (обеспечивают малую шумность и большие передаточные числа, но уступают аналогам по КПД);
  • коническо-цилиндрические и 2–3-ступенчатые конические редукторы требуют пересекающегося расположения.

В привязке к другим элементам сборки схема бывает сосной, раздвоенной или развернутой. Первые два решения более технологичны для 2–3-ступенчатых механизмов, поскольку дают хороший КПД и износостойкость устройства (способность переносить повышенные нагрузки, не снижая крутящего момента вала редуктора).

То же относится к 2-ступенчатым механизмам с зубчатой передачей и соосным размещением, которое используется в цилиндрических и планетарных моделях. При этом в соосном цилиндрическом редукторе часто устанавливается выходная ступень с прямым зацеплением.

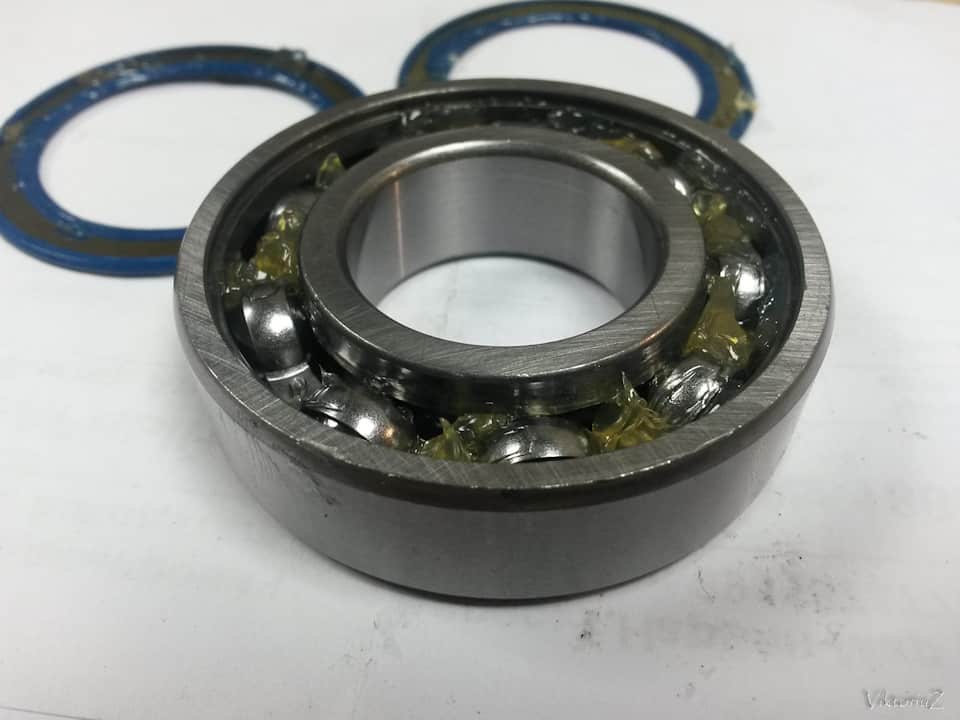

Проверьте старый подвесной подшипник

Примерно таким же образом производится и


осмотр старого подшипника, претендующего на замену. Еще до появления гула, скрежета и вибрации об этом может сказать его внешний вид. Обычно сразу заметна деформация подшипника и защитной вставки, а на корпусе видны следы смазки. Чтобы быть уверенным в том, что подшипник нуждается в замене, можно, вывесив задние колёса (или только одно) при включенном двигателе прислушаться на наличие шума со стороны кардана. Не исключено, что в появившейся вибрации виноват не сам подшипник, а крестовина или редуктор заднего моста.

Более точную диагностику можно пройти в специализированном автосервисе.

Как работает МКПП


На следующем рисунке схематично изображен принцип работы механической коробки передач:

На нейтральной передаче выжимной диск за счёт пружин зажимает диск сцеплений и крутящий момент от двигателя
передаётся на первичный вал, который вращает промежуточный вал, который в свою очередь приводит в
движение все шестерни вторичного вала. Но поскольку муфта вторичного вала не входит в зацепление ни с одной
из шестерён, вращения вторичного вала не происходит.


При переключении передачи выжимается сцепление, прижимной диск отходит от маховика, и диск сцепления
перестаёт вращаться. Таким образом первичный вал, промежуточный вал и все шестерни останавливаются.
После этого рычагом КПП выбирается нужная вилка и она смещает муфту, жёстко связанную со вторичным валом с
одной из шестерён. После отпускания сцепления крутящий момент передаётся со сцепления на первиный вал,
потом на промежуточный вал, с него на шестерню вторичного вала, зацеплённую муфтой и далее на муфту и вторичный вал.


Движение муфты, осуществляемое вилкой, показано на видео:

https://vk.com/video_ext.php

Самая нижняя – шестерня 1й передачи, она самая крупная, вверху шестерня второй передачи. На самой муфте
зубья передачи заднего хода.

Синхронизаторы

Это важная составляющая любой механической трансмиссии. Служат синхронизаторы для сглаживания скорости вращения шестерни и вала. Переключение передач благодаря синхронизаторам происходит быстро и мягко. В устройство входит:

  • Блокировочное кольцо.
  • Ступица.
  • Шестерня, имеющая фрикционный конус.
  • Муфта включения.

Ступица – это главный элемент узла. Она имеет два шлица (наружные и внутренние). За счет них механизм соединяется с валом трансмиссии, двигаясь по нему в разную сторону. Благодаря наружному шлицу элемент соединяется с муфтой включения. Также устройство ступицы предполагает наличие трёх пазов. Каждый установлен под углом в 120 0 относительно друг друга. Данные пазы служат для установки «сухарей». Что это такое? Это подпружиненные элементы, фиксирующие муфту в положении «нейтраль». При такой установке муфты синхронизатор коробки не работает. Маховик свободно вращается, не передавая момент на коробку. Сама муфта соединяет шестерни с валом коробки. Деталь устанавливается на ступице. С внешней стороны она соединяется с вилкой КПП.

Для выравнивания угловых скоростей используется блокировочное кольцо. Сглаживание вращения происходит за счёт трения. Кольцо не дает муфте замкнуться, пока шестерня и вал не будут иметь равные обороты вращения. Внутренняя часть блокировочного кольца обладает конусной формой.

Как работает синхронизатор в МКПП:

  • Муфта при нерабочем состоянии находится в среднем положении. Шестерни на валах трансмиссии свободно вращаются.
  • При выборе водителем передачи, муфта двигается к шестерне посредством вилки. При этом муфта двигает блокировочное кольцо. Последнее прижимается к конусу шестерни.
  • Кольцо прокручивается и блокирует последующее движение муфты.
  • За счет трения, обороты вала и шестерни выравниваются.
  • Муфта зацепляет вал и шестерню КПП.
  • Передается крутящий момент от маховика ДВС.

Трёхвальная МКПП

Главная ее особенность – число валов. В конструкции используется три вала. Это:

  • Ведущий (он же первичный).
  • Ведомый (иное название – вторичный).
  • Промежуточный.

На трёхвальной МКПП синхронизаторы расположены на валу и не вращаются. Но они могут перемещаться в осевом направлении благодаря шлицевому соединению. Чем еще особенный данный тип МКПП? Узел переключения скоростей находится на корпусе КПП. Он состоит из:

  • Рычага.
  • Нескольких штоков с вилками.

Дополнительно данный узел оснащается блокирующим устройством, которое защищает от включения нескольких скоростей сразу.

Управление вилкой КПП может осуществляться дистанционно. Такая конструкция используется, когда нет возможности установить рычаг напрямую в коробку. В этом случае конструкция предполагает наличие шарнирных тросов или кулисы. Данный вариант часто используется на автобусах и грузовиках.

Как работает трёхвальная МКПП:

  • Когда рычаг КПП находится в «нейтрали», вращательный момент не передается от ДВС на колеса. Когда водитель меняет положение рычага КПП, вилка двигает синхронизатор.
  • Муфта выравнивает обороты ведомого вала коробки и шестерни, а далее входит в зацепление.
  • Шестерня вторичного вала МКПП блокируется.
  • Трансмиссия передает вращательный момент на колеса с определенным передаточным числом.

Переключения осуществляются менее, чем за полсекунды. Каждая ступень работает в определенном диапазоне скорости движения авто.
