Меняем передние тормозные колодки на Лада Гранта своими руками

Продолжение пошаговой инструкции

Теперь давайте вернемся к замене тормозных колодок, продолжим с момента, когда мы сняли тормозной барабан (Шаг 8-й).

Шаг 9-й: снимаем перфорированный диск, именуемый ротором антиблокировочной системы (ABS).

Теперь, чтобы снять тормозные колодки, нужно в четырех местах отсоединить пружины, которые их удерживают. Из куска проволоки было изготовлено нехитрое приспособление в виде крючка, которым очень удобно отсоединять и обратно одевать тормозные пружины.

Если кто-то привык пользоваться плоскогубцами или отверткой – пожалуйста. В этой инструкции будет использоваться крючок.

Шаг 10-й: отсоединяем одну боковую пружину.

Шаг 11-й: отсоединяем нижнюю пружину.

Шаг 12-й: отсоединяем верхнюю пружину.

Шаг 13-й: освободившуюся тормозную колодку аккуратно убираем, не повредив датчик ABS.

Шаг 14-й: убираем верхнюю пружину и распорную планку.

И у нас осталась еще одна пружина, удерживающая тормозную колодку, расположенную слева.

Шаг 15-й: отсоединяем боковую пружину и отводим вниз освободившуюся колодку.

Шаг 16-й: выводим рычаг из зацепления с тросом ручника.

На этом демонтаж старых тормозных колодок завершен.

Мойка снятых деталей

При желании, все что вы сняли можно отмыть бензином или очистителем тормозов. Для этого удобно использовать небольшую малярную кисточку.

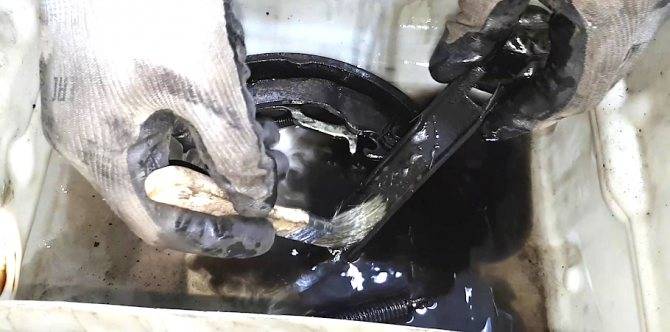

Отмываем пружины, распорную планку и рычаг ручного привода колодок, он нам еще пригодится.

Шаг 17-й: отсоединяем рычаг ручного привода тормозных колодок от старой колодки. Для этого необходимо вытащить вот этот шплинт.

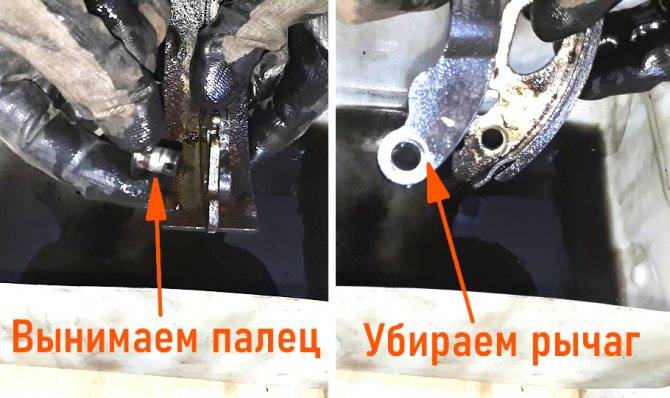

Шаг 18-й: давим на палец и отсоединяем рычаг.

Теперь все тоже самое проделываем с новой колодкой, только в обратной последовательности.

Шаг 19-й: Вставляем палец, одеваем шайбу, вставляем шплинт и разводим усики в стороны.

Готово! Новую колодку можно устанавливать на место.

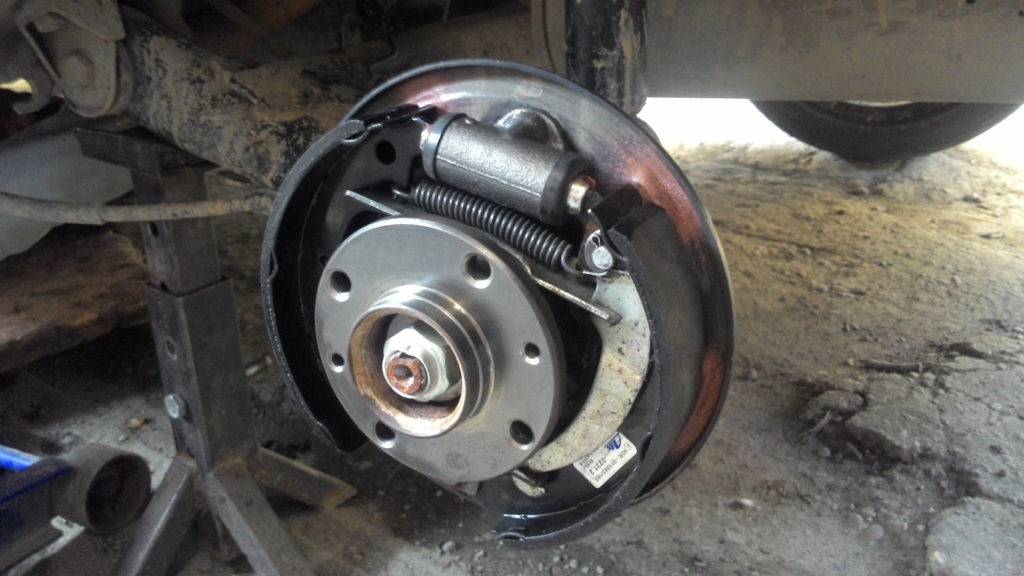

Шаг 20-й: на колодку можно сразу надеть нижнюю стягивающую пружину, а затем продеть рычаг ручного привода колодок в трос стояночного тормоза.

Шаг 21-й: фиксируем колодку с помощью боковой пружины. Для этих целей удобнее использовать шило.

Заводим пружину. Тут главное попасть в отверстие. Когда кончик пружины попадет в отверстие, вы услышите характерный щелчок.

С этого момента развитие событий может принимать самый неожиданный оборот. Пожалуйста, будьте внимательны, потому что сейчас мы разберем самые распространенные ошибки, из-за которых тормозной барабан не надевается на колодки.

Тормозные колодки на лада гранта: замена передних и задних колодок — АвтоЭксперт

Эффективные тормоза — не только залог безопасности, но и короткого тормозного пути, предотвращение аварийной ситуации. Замена тормозных колодок Гранта проводится, как самостоятельно, так и в сервисном центре. Решающим фактором при выборе служит размер бюджета, который владелец готов потратить на обслуживание.

Артикулы тормозных колодок Лада Гранта

Обозначим, что тормозной контур у Гранты представлен в классическом стиле: передние дисковые и задние барабанного типа колодки. Такой тип / схема позаимствован у Калины, Приоры, более ранних моделей.

№	Артикул /ОЕМ / марка	Цена (руб.)*
1.	Оригинальные каталожные артикулы21100-3501080	от 900
2.	21100-3501089	от 1200
3.	Дисковые TRW ЛАДА Гранта Артикул: GDB1384	от 1450
4.	задние TRW Гранта, Калина, Датсун арт. GS8210	от 1300
5.	Allied Nippon ADB2794 (комплект)	от 3200
6.	Allied Nippon ADB2795 с суппортами от Лада Приора 2110	от 1100
7.	Allied Nippon ADB0173	от 1100
8.	Колодки тормозные задние Гранта Sport / Калина артикул: 21905-3502080-87	от 1100 — 1200
9.	Передние тормозные колодки ЛАДА Гранта Sport / ЛАДА Калина-2 Sport	от 1200

*Цены актуальны состоянием на 18.09.2018 года.

Представленный перечень не является исчерпывающим, носит лишь ознакомительный характер. Производитель допускает покупку с последующей установкой комплектующих, не указанных в перечне. Главное требование к деталям — качество изготовления и профессиональная установка. Среди зарубежных аналогов повышенным спросом пользуются тормозные колодки Лада Гранта лифтбек:

• BOSCH 0 986491700, 0 986495214;
• ICER 181308;
• Lucas – Girling E9 90R-01111/479;
• LYNXauto BD-4601, LYNXauto BD-4605;
• FENOX BP40005O7;
• FERODO FDB527;
• TRW 21170.

Что нужно знать о колодках Гранта Спорт

В модификации Спорт все четыре суппорта дискового типа. Фрикционные накладки металлические и полуметаллические. На модель Лада не устанавливают керамические и органические фрикционные накладки. Отличие последних двух типов в наличии керамического и кевларового волокна.

О преимуществах органики и керамики можно не упоминать, так как каждый знает, что они разработаны по самым современным технологиям, обеспечивают максимальный тормозной эффект. Заоблачная стоимость — существенный недостаток, который для многих стает камнем преткновения.

Ресурс тормозных колодок Гранта

Изготовитель в руководстве по эксплуатации указывает на интервал замены в 30000 км. Учитывая условия использования машины, качество изготовления запчастей, климатические температуры срок замены тормозных колодок на Гранте сокращаем на треть.

Для поддержания тормозной системы в исправном состоянии достаточно проводить профилактику через каждые 15000 км. При обнаружении дефектов, повреждений замена новыми элементами.

Как правильно выбрать и какие лучше покупать тормозные колодки для Гранты

Поставку элементов тормозной системы для Гранта осуществляет . Специализация: грузовые и легковые автомобили.

Начиная с конца 2012 года ОАО «ТИИР» поставляет передние накладки из композиционного материала (1118-3501090). Особенность комплектующих в отсутствии в конструкции противоскрипных пластин.

С тыльной стороны нанесена специальная мастика для подавления шумов, вибраций, скрипов.

Технология показала ряд недоработок и в 2013 году ТИИР поставляет новые колодки под индексом (2192-3501090-10). Они изготовлены также из композиционного материала под номером ТИИР-299.

С внешней стороны установлены противоскрипные пластины «Nulok» для Лада Гранта. Задний контур оснащен колодками (21920-3502090-10) дискового типа. Комплектующие также поставляет ОАО «ТИИР».

Номер композиционного материала ТИИР – 444.

Диагностика уровня износа фрикционной накладки

Большинство современных автомобилей оснащены специальными цифровыми датчиками износа. При достижении запрограммированного уровня на центральной панели приборов срабатывает световой сигнал индикатора, указывающий на поломку тормозного контура.

К сожалению, Лада еще не оснащена цифровыми сенсорами, ориентироваться необходимо по фактической толщине тела накладки. Максимально допустимый порог использования тела — 1.5 мм. Выше указанной границы эксплуатация технического средства не безопасна. Определить степень износа можно путем демонтажа каждого колеса и замера толщины штангенциркулем.

Альтернативный вариант: вывернуть рулевое колесо в крайнее левое / правое положение, визуально оценить толщину, не прибегая к демонтажным работам. Вышеуказанная рекомендация применима исключительно для переднего контура. Для задних колес безоговорочное снятие дисков.

Какие колодки выбирать?

Заводские расходные компоненты производства «ТИИР» (видны на фото) обладают металлическими вставками. Преимуществ у них мало, кроме сносной цены, а вот о недостатках мы уже рассказали.

Неплохим вариантом изделий являются колодки от бренда «Lucas TRW». Эти изделия уже испробованы в деле многими владельцами. Отзывы о данном продукте в подавляющем большинстве позитивные. Качественные аспекты также на высоте. Упаковка располагает пломбой, совмещенной с голограммой. Этот маленький нюанс подтверждает подлинность товара и свидетельствует о серьезном подходе указанного производителя к защите своего продукта.

Три подготовительных действия

Стандартные комплектации компонуются: передними дисковыми тормозами, а сзади привычный для отечественного автолюбителя — барабанный механизм.

В бачке с жидкостью DOT нужно проверить уровень. Он должен соответствовать о. Лишнюю жидкость вытягивают из бачка, используя шприц или грушу. Сначала, конечно же, надо выкрутить крышку (см. рис. ниже).

После замены колодок жидкость нужно долить обратно.

Кузов можно зафиксировать, используя домкрат и страховку. Все действия напоминают замену колеса. Домкрат устанавливают перед аркой, а затем, сместив кузов на достаточную высоту, под него подкладывают страховочную деталь. Само колесо нужно снять тоже.

Порядок действий:

1. Ослабляют крепёжные винты на диске;
2. Проводят действия с домкратом;
3. Снимают колесо.

На последнем шаге нужно ослабить ручник. Не забывайте об этом.

Для автомобилей с ABS

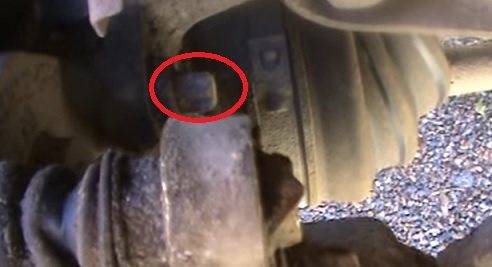

Перед тем, как проводить замену, отключают датчик системы ABS. Он установлен за ступицей на внешней стороне щитка.

Все действия выглядят просто: отключают разъём и ключом TORX E-8 выкручивают винт крепления. Затем корпус датчика можно вывести наружу.

Как проверить диски на «Гранте»

По регламенту тормозные диски на «Гранте» проверять необходимо раз 15 тыс. км пробега. Со временем узел сильно изнашивается, потому нуждается в проверке

Обращать внимание стоит на толщину, наличие трещин и т. д

Все работы нужно выполнять на вывешенном автомобиле. Поможет эстакада, смотровая яма или подъемник.

Осмотр

Сначала проверьте вакуумный усилитель тормозов. Для этого нажмите на педаль раз пять до упора и запустите двигатель. Педаль должна быть выжата в пол. Если вакуумник исправен, педаль немного сдвинется к водителю. Если нет – его стоит проверить.

Затем осмотрите все трубки. Они должны быть жестко зафиксированы и не иметь никаких визуальных дефектов – трещин, ржавчины. Подтеков тормозной жидкости также быть не должно. Таким же образом осмотрите все шланги. Они не должны быть перетерты и с трещинами.

Осмотр тормозного диска «Лада Гранта»

Приступайте к осмотру тормозного диска. Металл должен быть ровным без трещин, царапин и борозд. Для детального осмотра лучше всего снять колесо, а не рассматривать диск через щели в спицах, как поступают в плохих сервисах

Уделите внимание тормозной колодке. Если тормозной цилиндр закис, то износ такой колодки будет неравномерным

Измерение толщины

Замерять минимальную толщину штангенциркулем имеет смысл, только если у вас нет ничего лучше. Губки этого измерительного прибора слишком широкие, потому узнать минимальный износ не получится. Для этого подойдет микрометр. Замерять необходимо в самых тонких местах, несколько раз по всему диску.

Если же у вас нет никакого инструмента для измерения, а на диске невооруженным глазом явно виден неравномерный износ, – меняйте. Смысла от измерения тут нет. Оценить степень износа можно по бортику. Чем он больше – тем сильнее износ.

Допустимые параметры износа

Если вы используете заводские тормозные диски либо качественные другие, допустимые параметры износа будут указаны на самой детали. Найти надпись можно на ободке, она будет формата MIN. TH. 5, где 5 – цифра максимального износа, при котором уже требуется замена.

Для минимальной толщины допустимым параметром износа является 1-1,5 мм. В случае превышения до 2-3 мм такой износ предельный, деталь требует немедленной замены. На «Гранте» минимальная толщина составляет 17,8 мм.

Когда пора менять тормозные колодки

Межсервисный интервал для Гранты составляет 15 тыс. км, или один год. Регламент ТО от 06.2021 г. предписывает проверку состояния передних накладок при каждом обслуживании, задних — при каждом втором.

Передние накладки более доступны для технического осмотра. Их толщину визуально определяют, сняв колесо. Они видны через прорези суппорта.

Легкость вращения колеса, при отпущенной педали тормоза, легко оценить, провернув его от руки. Такая проверка будет не лишней, например, при сезонной смене покрышек.

Дефектация же предполагает частичную разборку, осмотр всех составляющих, замер остаточной толщины деталей, проверку работоспособности, подвижности компонентов, герметичности системы. Предельно допустимая толщина накладок на передней и задней оси — 1.5 мм.

Заглянуть под задний барабан, чтобы на глаз оценить толщину накладки не получится. Барабан необходимо снимать.

Основными признаками износа колодок Лады Гранта являются металлический скрежет, увеличение хода педали, падение уровня жидкости в бачке, увеличение тормозного пути, увод автомобиля в сторону, биение, ухудшение эффективности ручного тормоза.

Пробег колодок до замены очень индивидуален. Они конструктивно имеют разную жесткость, а значит и ресурс.

Скрежет в тормозном барабане

В самом начале этой статьи говорилось о срежете в правом тормозом барабане, появлявшемся после мойки автомобиля или езде по лужам. При осмотре была выявлена причина. Причиной скрежета стала скопившаяся грязь.

Обратите внимание на величину некоторых отверстий, через которые должна выходить вода

Отверстия почти полностью забиты – это признак того, что грязи скопилось слишком много. Чтобы устранить скрежет, возникающий при торможении, достаточно очистить внутреннюю часть тормозного барабана от скопившегося шлака. Для этого подойдет обычная отвертка.

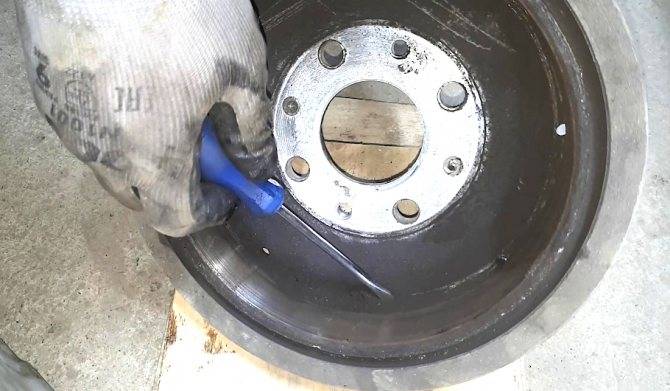

Просто соскабливаем закоксовавшуюся грязь. Тщательно вычищаем канавку, которая имеется у задней стенки тормозного барабана.

А вот сколько шлака было в тормозном барабане.

Именно из-за него и появлялся неприятный скрежет.

Почему в левом колесе нет скрежета? Это объясняется манерой вождения. Многие водители любую лужу стараются проезжать не по середине, а сбоку, по возможности, чтобы водительская сторона была за пределами лужи. Чтобы в случае чего, можно было выйти на «сушу», а не «в открытое море». Получается, что правое колесо чаще левого «купается в грязи», поэтому и грязи в правом тормозном барабане скапливается больше.

Выбор комплектующих

На автомобилях ВАЗ с ABS и без ABS задние колодки отличаются. В первом случае деталь обозначают так: 11180-3502090-10. Ну а во втором речь идёт о колодках 21080-3502090-01. И те, и другие колодки выпускает завод «ВИС Авто».

Есть прорезь – значит, есть совместимость с ABS

Интересно здесь то, что разные детали по форме отличаются только прорезью (см. рис.).

Для колодок ВАЗ 21080-3502090-01 можно найти аналог:

• Pilenga BS-T 1002, 1002 N либо 1002 L-N;
• Trialli GF231;
• BOSCH 0 986 487 219;
• BOSCH 0 986 487 813;
• 21080-3502090-04 ВИС Авто.

Для каждого из всех изготовителей здесь указаны все подходящие варианты. Хотя, список можно дополнить новыми брендами.

Ищем аналоги для деталей ВАЗ 11180-3502090-10:

• Allied Nippon ABS 1703;
• Trialli GF239;
• Pillenga BS-P 1005 N;
• Ween 152-2470;
• Finwhale VR317.

Наверное, вопросов здесь не возникнет. Кстати, номер роторного диска в каталоге ВАЗ выглядит так: 11180-3538400-00.

• https://car-fact.ru/marki-i-modeli/otechestvennye/lada-granta/zadnie-kolodki-granta.html
• https://ladaservice.info/lada-granta/hodovaya-chast/zamena-zadnih-tormoznyh-kolodok-lada-granta/
• https://ladaprofi.ru/lada-granta/kak-sdelat-zamenu-zadnih-tormoznyh-kolodok-na-lada-granta.html
• https://carfrance.ru/menyaem-zadnie-tormoznye-kolodki-na-lade-grante-svoimi-rukami/

1 ATE

Популярность фрикционных накладок этой фирмы на отечественном рынке подтверждает высокое качество этих расходных материалов. Львиная доля выпускаемой продукции производителя (80%) отправляется на автозаводы разных брендов для первичной комплектации. Среди широкого ассортимента, есть тормозные колодки и на Ладу Гранту. Сменив передние фрикционы и ощутив разницу в работе, владельцы для задней оси также предпочитают поставить накладки этого производителя. Композитный материал не содержит тяжелых металлов и асбеста, экологичен, стирается очень медленно и имеет большой ресурс.

Владельцы в своих отзывах отмечают, что при использовании фрикционов серии Ceramic снижено количество металлической пыли, оседающей на ободе колеса. Колодки тормозят равномерно, диск не стирают, при этом многие отмечают заметное снижение тормозного пути. Также следует сказать, что ATE является одним из немногих брендов, обеспечивших современную защиту своей продукции от подделок.

Обновлено: 17-04-2020

Внимание! Представленная выше информация не является руководством к покупке. За любой консультацией следует обращаться к специалистам!

Лада Гранта замена передних тормозных колодок, дисков. Видео

Покажем как своими руками быстро и правильно заменить передние тормозные колодки, диски, суппорта и т.д. в автомобиле Лада Гранта (Lada Granta). Сразу небольшое отступление, какие тормозные колодки лучше купить. Изначально были приобретены красные от Ferodo, никому не советую, в процессе эксплуатации первые 5 тыс. км. пробега они ужасно скрипели, свистели. При этом от этой же компании, но в зелёной упаковке показали себя с отличной стороны.

Показываем на примере правой стороны, руль для удобства работы выкручиваем вправо. Отгибаем уголок стопорной шайбы, откручиваем нижний болт направляющих колодок при помощи ключа на 17, на втором болту суппорт можно поднять вверх, открыв доступ к тормозным колодкам. Можно приступать к замене, если старые достаточно сточились, необходимо перед установкой новых поршень суппорта утопить во внутрь, сделать это можно при помощи пассатижей. Перед этим лучше всего откачать при помощи шприца немного тормозной жидкости, чтобы она под давлением не полилась через край.

При замене проверьте работу направляющих, цельность их пыльников, при необходимости проведите замену при помощи ремкомплекта или смажьте их.

Для снятия тормозного диска, выкручиваем направляющие колеса, затем отворачиваем сам суппорт, понадобится головка Торкс на 10. Вот верхний болт крепления, внизу ещё один такой же:

Прижимные пружины колодок лучше всего смазать высокотемпературной смазкой (графитовой или медной), иначе они застрянут в одном положении и начнут звенеть, придётся разбирать и потом чистить.

Видео замена передних тормозных колодок и дисков в Лада Гранта:

Резервное видео как заменить передние тормозные колодки и диски в Lada Granta:

Перед сборкой намажьте все посадочные поверхности и болты графитовой или медной смазкой, чтобы потом вам было легко всё открутить.

Замена передних тормозных колодок Лада Гранта

Согласно официальным заявлениям производителя, передние тормозные колодки на Lada Granta служат 35 тысяч километров. На практике это находит подтверждение.

У спокойных водителей ресурс может вырасти до 40, у любителей скорости – снижается до 30, но среднее значение находится именно на уровне 35.

Появление свиста при нажатии на тормозную педаль, нестабильное поведение машины на торможениях, биение рулевого колеса – все это говорит о том, что колодки нуждаются в замене. Рассмотрим, как проводится данная процедура.

Обращаем внимание, что справиться с ней можно и собственными силами, не прибегая к дорогостоящей помощи сервисных центров

Необходимый инструмент

В процессе потребуется следующее:

• тормозная жидкость и насос для удаления ее избытков (если под рукой нет специального насоса, вполне можно воспользоваться обыкновенной клизмой или шприцом);
• накидной ключ на 13;
• рожковый ключ на 17;
• мощная шлицевая отвертка;
• щетка с достаточно жесткой щетиной, чтобы удалить загрязнения с мест фиксации колодок;
• плоскогубцы.
• желательно струбцина (для запрессовки тормозного цилиндра)

Перед началом работы машина в обязательном порядке жестко фиксируется. В идеале, для этого используются специальные башмаки, подпирающие колеса. Если таковых под рукой не оказалось, можно воспользоваться и подручными опорами, к примеру, кирпичами.

Предварительные операции

Перед началом непосредственно замены, необходимо провести следующие работы:

• Контролируется уровень тормозной жидкости. Если он превышает норматив, лишний объем откачивается, так как существует риск того, что после установки новых колодок жидкость попросту выдавит.
• Задние колеса транспортного средства фиксируются башмаками или другими средствами, препятствующими откату.
• Ослабляются болты, фиксирующие колесные диски.
• Под нужное колесо подставляется домкрат, после чего машина поднимается и колесо демонтируется.
• Раскладывается необходимый инструмент, а также новый комплект колодок.
• Выверните руль в сторону замены. Так удобнее будет работать.

Обращаем внимание, что колодки меняются исключительно парно, на обоих колесах оси. Поштучная замена крайне опасна. Тормозное усилие в таком случае распределяется неравномерно, из-за чего в процессе торможения велик риск срыва с траектории и полной потери управления

Тормозное усилие в таком случае распределяется неравномерно, из-за чего в процессе торможения велик риск срыва с траектории и полной потери управления.

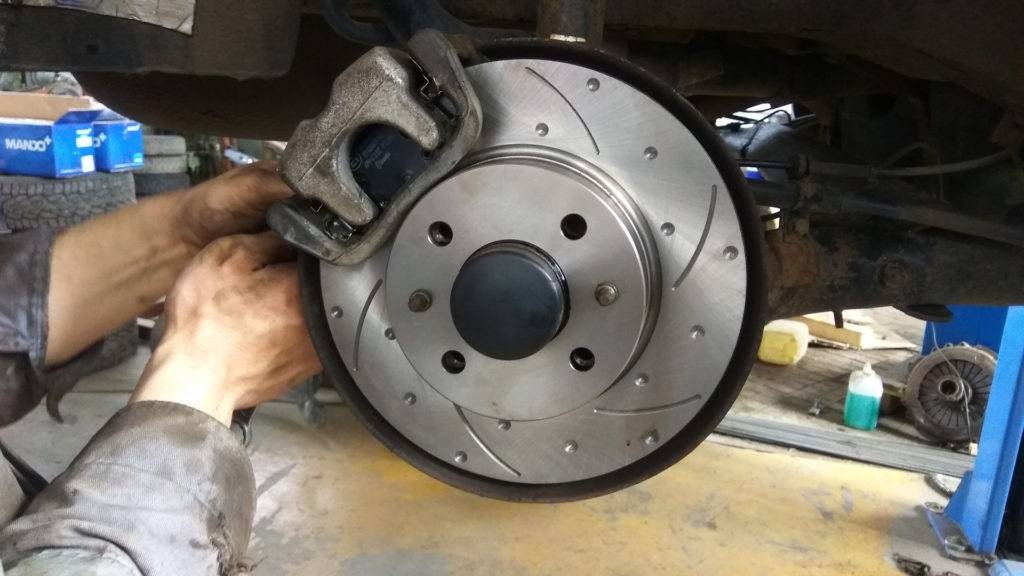

Процесс замены

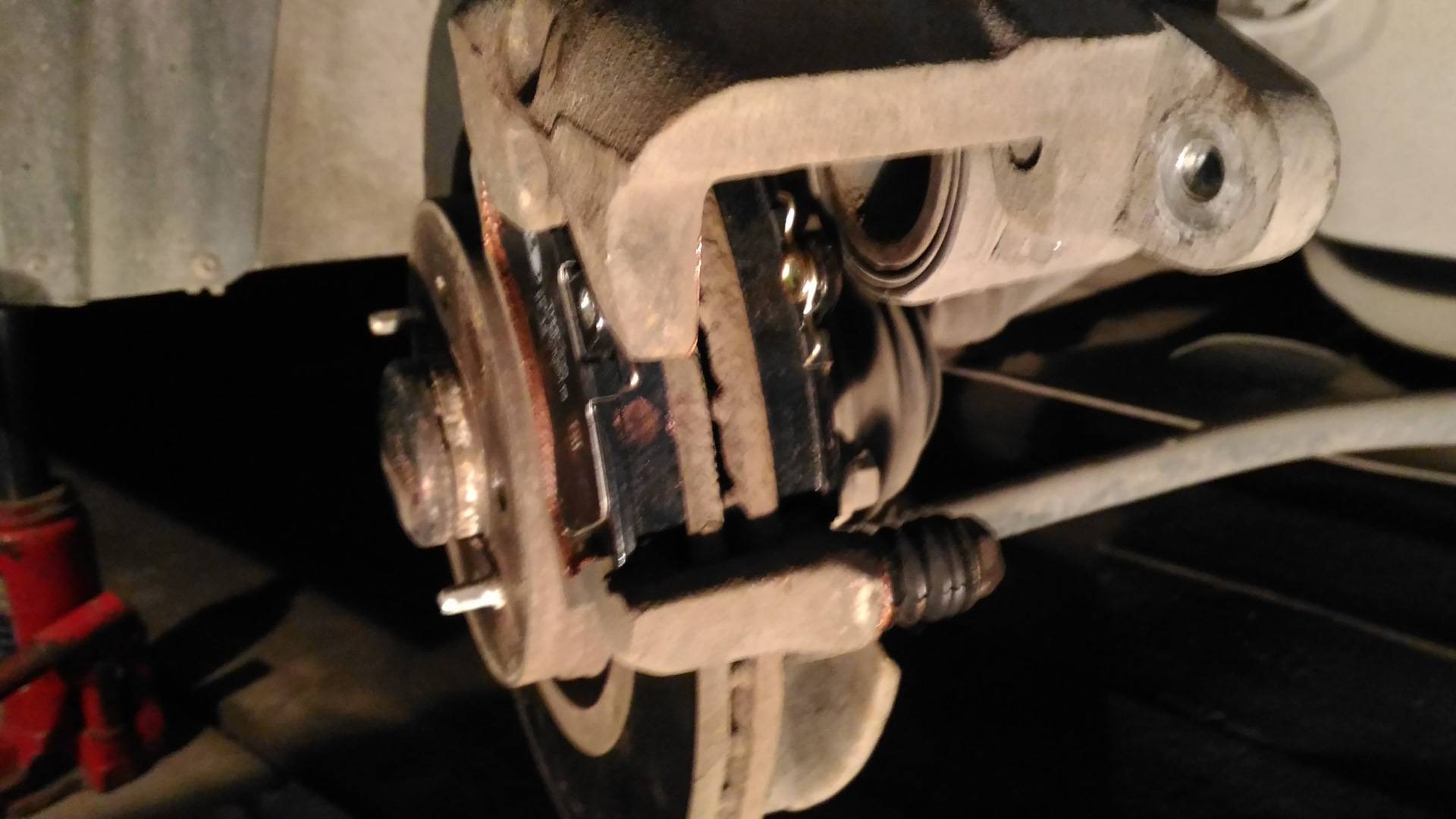

Первым делом, необходимо отыскать пластину, на которой расположен загиб. Рекомендуется отгибать нижнюю пластину, тогда будет удобно поднять поднять тормозной механизм вверх и заменить колодку. Задача данной пластины – стопор фиксирующего болта тормозного цилиндра и нижнего пальца. Посредством плоскогубцев края немного раздвигаются, чтобы освободить доступ к болту.

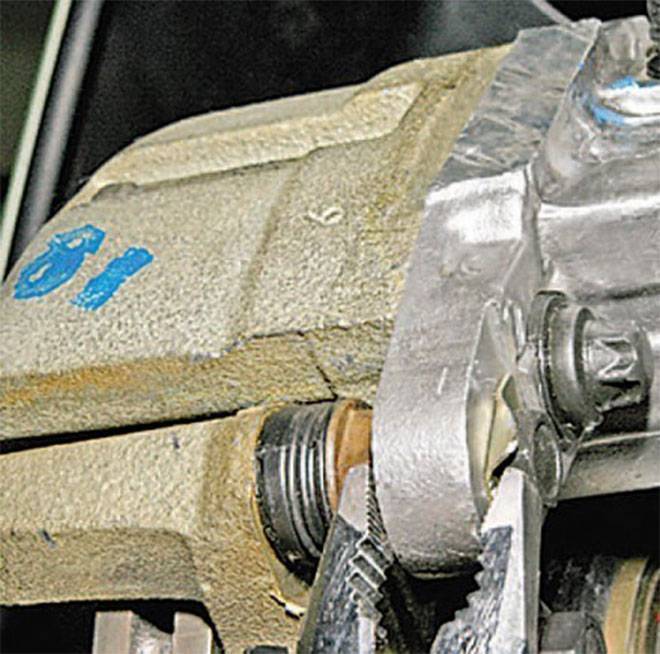

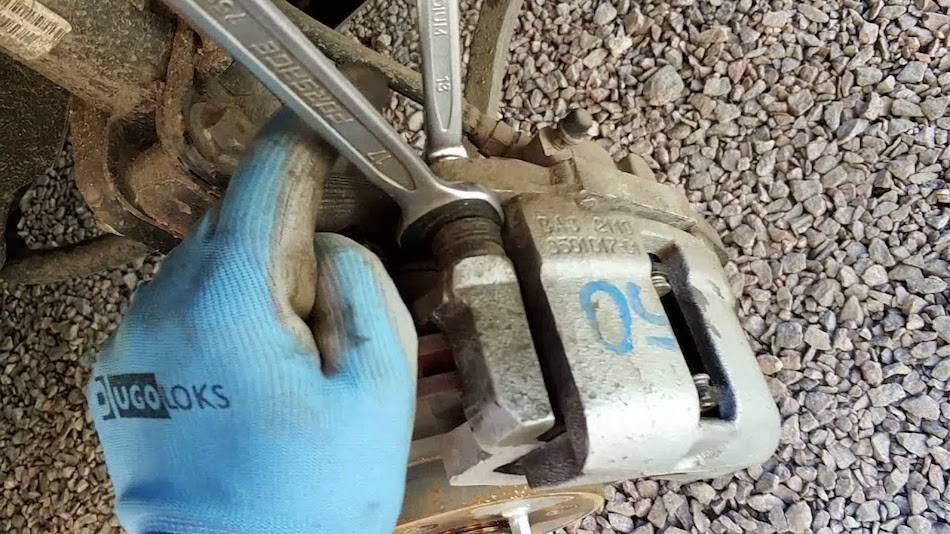

Далее направляющий палец фиксируется ключом на 17, а болт демонтируется посредством накидного ключа.

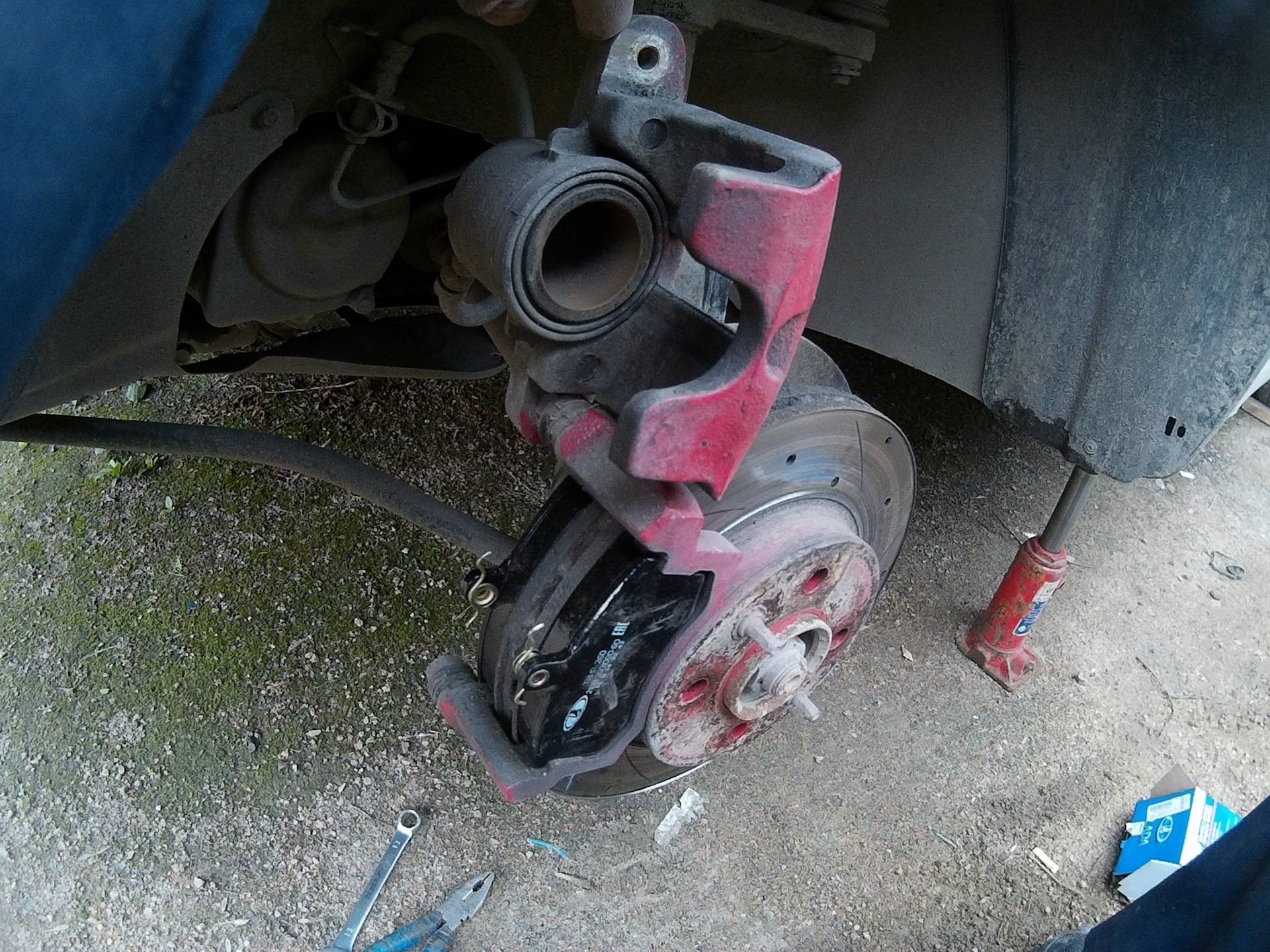

Выполненные манипуляции позволяют демонтировать пластину. Скоба поднимается, и открываются колодки.

Изношенные элементы удаляются, все загрязнения с посадочного места тщательно удаляются щеткой с жесткой щетиной, допускается использование даже специальных металлических щеток.

Монтируются новые колодки. Чтобы снова поставить на место скобу, поршень до упора задвигается в цилиндр, сделать это можно плоскогубцами или отверткой.

Все процессы повторяются в обратном порядке. Нельзя забывать сформировать загиб на пластине, чтобы обеспечить плотную фиксацию болта.

Принципы выбора

Какие выбрать колодки? Это дело сугубо личное. Главный момент – полное соответствие по габаритам оригинальной детали. Многие водители предпочитают использовать оригиналы. Делаются они в России, из-за чего освобождены от таможенных сборов и стоят недорого. Альтернативные варианты – немецкие Bosch, а также различные китайские бренды

Последние, впрочем, следует выбирать с осторожностью, надежности им не всегда хватает

Когда менять?

Необходимость замены диагностируется по следующим признакам:

• во время торможения раздаются посторонние шумы, скрипы и свисты;
• толщина колодок уменьшилась до полутора миллиметров;
• металл начал расслаиваться, приобретать посторонний оттенок, обугливаться;
• во время торможения система начинает “бить”, чувствуется отдача педали.

Если говорить о том, нужны ли колодки с АБС или нет, то для переднего ряда это неактуально. Система используется только на задних колесах.

Как самостоятельно поменять тормозные колодки на Калине

Сочи Авто Ремонт

Рубрика: Тормозная система

Лада Калина, также как другие автомобили, нуждается в своевременном техническом обслуживании и ремонте. Как самостоятельно поменять тормозные колодки на Калине? Хотя эта модель достаточно надежна, ее детали и узлы имеют определенный эксплуатационный ресурс или могут сломаться.

При эксплуатации автомобиля необходимо периодически менять масло, фильтры, а также контролировать и при необходимости доливать ОЖ

Однако особое внимание следует уделить состоянию тормозной системы, на которую действуют большая нагрузка

Для обеспечения безопасности движения на Ладе Калине, необходимо знать, как заменить на ней тормозные колодки.

Когда требуется замена тормозным колодкам

Никто не обязывает водителей производить замену колодок ежегодно. Автопроизводителями устанавливается лимит времени, в течение которого изделие может эксплуатироваться безопасно. Однако он не учитывает стиль вождения владельца авто.

Кто-то любит ездить спокойно, другие предпочитают быстрые поездки и частые торможения. Для второго вариант колодки придется менять уже через пять тыс. км. В первом случае их срок службы может увеличиться в 2 раза.

Замену колодок лучше производить если:

• машина приобретена на авторынке;
• появился скрип при торможении, который не исчезает;
• фрикционная колодка имеет толщину менее 1,5 мм.

Для того чтобы заменить тормозные колодки, прежде всего, надо подготовить специальные инструменты.

Следует учитывать, что процесс монтажа колодок отличается для задних и передних колес Лады Калины. Рассмотрим по отдельности каждый из них.

Замена передних тормозных колодок на Калине

1. Прежде всего, немного ослабить болты на колесе, котором меняются колодки. Затем авто, следует поставить на ручник и разместить упоры под колесами. Это нужно для фиксации транспортного средства. Категорически запрещено выжимать педаль тормоза, после демонтажа колодок, потому что произойдет выдавливание поршня из цилиндров.
2. Далее необходимо снять колесо.

   Для облегчения задачи, необходимо выкрутить руль в сторону, где производится замена колодок.

3. Отверткой и плоскогубцами, отгибается стопорная пластина. Ключом на «13», откручивается крепежный болт (гайку от проворачивания нужно удерживать ключом на «17») и снимается суппорт.
4. Для размещения колодок на своих местах, необходимо утопить тормозной поршень.

   Эта операция может быть выполнена вручную при помощи струбцины.

5. Теперь нужно установить новые детали в порядке обратном разборке. Нужно обязательно поставить пластинку, не дающую открутиться болту. Поменяв колодки на одном колесе, нужно выполнить аналогичные действия с другим. Также надо проверить бачок, сколько в нем тормозной жидкости и долить если нужно.

Замена задних тормозных колодок на Калине

• Машина ставиться на скорость, и под колеса заднее и два передних устанавливаются подкладки. Затем при помощи домкрата осуществляется подъем задней части машины. После подъема колеса над землей, необходимо до конца выкрутить болты и демонтировать его.
• При помощи воротка с головкой на «7», надо открутить 2 шпильки, удерживающие тормозной барабан.
• Для облегчения процесса снятия барабана, место, где касаются друг друга барабан и ступица, нужно обработать WD-40. Примерно через 10 минут, барабан можно снять.
• Чтобы не было трудностей с демонтажем барабана на тросике ручника. Необходимо ослабить гайку.
• Плоскогубцами необходимо снять маленькие пружинки, расположенные в центре тормозной колодки. Затем надо достать нижнюю пружину, которой колодки перетянуты друг с другом.
• Не снимая верхнюю пружину, следует достать колодку, находящуюся справа. С этой целью нужно ухватить ее центр и отвести в сторону. При этом ее надо поднимать пока не произойдет выпадение пластины.
• После этого колодка снимается без проблем. При установке новых колодок, необходимо использовать обратную последовательность действий.

Не нужно использовать автомобиль, сразу после того как, были замены тормозные колодки.

Перед этим необходимо выполнить прокачку тормозов. Для этого несколько раз выжимается тормоз, при этом не должно быть провалов педали.

Если ничего не изменилось, нужно проверить, насколько правильно были осуществлены все действия.

Как самостоятельно поменять тормозные колодки на Калине мы рассказали. Удачного ремонта!

Артикул и стоимость хороших аналогов родных задних тормозных колодок для Лада Калина

При остановке на заднюю ось не приходится основное тормозное усилие

Поэтому более важной характеристикой для барабанных колодок является их бесшумность. Оригинальные расходники не могут похвалиться отсутствием скрипов и писков. Из-за этого автовладельцы отдают предпочтение аналогам от сторонних брендов, лучшие из которых приведены ниже

Из-за этого автовладельцы отдают предпочтение аналогам от сторонних брендов, лучшие из которых приведены ниже.

Таблица — Рекомендуемые аналоги 21080-3502090-01

Производитель колодок	Артикульный номер	Ориентировочная цена, рубль
Bosch	0 986 487 813	900-1200
LYNXauto	BS-4601	1000-1400
TRW	GS8210	1050-1300
Remsa	4129.00	1100-1600
Textar	91037201	1330-1800

Таблица — Рекомендуемые альтернативы для 11180-3502090-10

Производитель колодок	Номер по каталогу	Примерная цена, рубль
TRW	GS8210	860-1000
Finwhale	VR318	720-800
ABS	8812	670-780
Bosch	986487813	780-950
Profit	50010240	550-670

Замена задних колодок Лада Гранта

Замена задних тормозных колодок на Lada Granta требуется при критической толщине накладки, которая составляет около 1.5 миллиметра. Оценить состояние колодок можно даже без снятия барабанов. Для оценки передней колодки в тормозном щите выполнено специальное смотровое окно закрытое резиновой заглушкой. Именно через это отверстие и можно рассмотреть толщину накладки. Смотрим на фото далее.

Для замены колодок на Лада Гранта обязательно понадобится яма или эстакада, ведь перед снятием барабанов необходимо ослабить тросик ручника, без того снять тормозной механизм затруднительно. Для доступа к месту регулировки стояночного тормоза снимаем теплозащитный экран (на фото).

Головкой «на 10» отворачиваем четыре гайки крепления заднего теплозащитного экрана дополнительного глушителя.

Снимаем с переднего кронштейна подвески дополнительного глушителя резиновую подушку. Сдвигаем теплозащитный экран вперед, открывая доступ к узлу регулировки стояночного тормоза.

Удерживая ключом «на 13» регулировочную гайку наконечника троса, головкой того же размера отворачиваем контргайку. Вращая регулировочную гайку против часовой стрелке, освобождаем тросы.

Снимаем заднее колесо и надежно фиксируем кузов Лада Гранта на надежной подставке заводского изготовления.

Если автомобиль укомплектован антиблокировочной системой АВS, то тормозной механизм имеет некоторые конструктивные отличия. На Lada Granta, оборудованном ABS, следует отсоединить датчик скорости вращения колеса от тормозного щита во избежание повреждения датчика. Головкой Е-8 отворачиваем винт крепления датчика и вынимаем датчик из отверстия в кронштейне, закрепленном на щите тормозного механизма.

Далее все работы показаны на Лада Гранта без ABS. Об отличиях будет оговорено по мере разборки тормозного механизма.

Накидным ключом (лучше шестигранной головкой, что бы не сорвать грани) «на 7» отворачиваем два направляющих штифта колеса и снимаем тормозной барабан.

Внимание! Не нажимайте педаль тормоза после снятия барабана, так как поршни могут полностью выйти из цилиндра. Если барабан Лада Гранта снять не удается, то, равномерно поворачивая его, молотком с пластмассовым наконечником (или обычным молотком через деревянный брусок) наносим удары по торцу барабана

Обычно центральная часть барабана закисает при сопряжении с металлом ступицы

Обычно центральная часть барабана закисает при сопряжении с металлом ступицы

Если барабан Лада Гранта снять не удается, то, равномерно поворачивая его, молотком с пластмассовым наконечником (или обычным молотком через деревянный брусок) наносим удары по торцу барабана. Обычно центральная часть барабана закисает при сопряжении с металлом ступицы.

Далее необходимо утопить поршни внутрь рабочего цилиндра. Для этого двумя монтажными лопатками надавливаем на колодки, опираясь на буртик тормозного щита.

Поддев отверткой, выводим из зацепления с колодкой крючок верхней стяжной пружины и снимаем пружину.

Выводим верхние упоры колодок из прорезей поршней цилиндра и вынимаем распорную планку.

Поддев отверткой, выводим из зацепления с колодкой крючок нижней стяжной пружины и снимаем пружину.

Отверткой выводим из зацепления с колодкой прижимную пружину.

Снимаем переднюю колодку.

Отсоединив от задней колодки прижимную пружину, опускаем колодку и выводим рычаг привода стояночного тормоза из отверстия наконечника троса стояночного тормоза.

Распрямляем шплинт и вынимаем его из отверстия пальца рычага привода стояночного тормоза. Снимаем с пальца шайбу. Снимаем рычаг и вынимаем палец.

Элементы тормозного механизма заднего колеса Лада Гранта на следующем фото:

• 1 — передняя колодка автомобиля без ABS
• 2 — передняя колодка автомобиля с ABS
• 3 — распорная планка
• 4 — верхняя стяжная пружина
• 5 — палец
• 6 — шайба
• 7 — шплинт
• 8 — задняя колодка автомобиля с ABS
• 9 — задняя колодка автомобиля без ABS
• 10 — рычаг привода стояночного тормоза
• 11 — нижняя стяжная пружина

Необходимый инструмент

В процессе потребуется следующее:

• тормозная жидкость и насос для удаления ее избытков (если под рукой нет специального насоса, вполне можно воспользоваться обыкновенной клизмой или шприцом);
• накидной ключ на 13;
• рожковый ключ на 17;
• мощная шлицевая отвертка;
• щетка с достаточно жесткой щетиной, чтобы удалить загрязнения с мест фиксации колодок;
• плоскогубцы.
• желательно струбцина (для запрессовки тормозного цилиндра)

Перед началом работы машина в обязательном порядке жестко фиксируется. В идеале, для этого используются специальные башмаки, подпирающие колеса. Если таковых под рукой не оказалось, можно воспользоваться и подручными опорами, к примеру, кирпичами.
