Топливный насос ВАЗ 2110 и 2109 – сердечный клапан автомобиля

Замена электробензонасоса

Такая замена проводится в случаях:

  • отказа или некорректных показаний топливного датчика;
  • слабого пропускного эффекта или дефекта сетки забора топлива;
  • отказа в работе электробензонасоса.

Из инструментов понадобится отвертка и торцовый ключ «на 10» с воротком.

  1. Уменьшить давление в системе подачи топлива.
  2. С помощью фиксатора наконечников шлангов для подачи топлива отсоединяем по очереди 2 шланга.
  3. Отсоединение следует проводить не спеша, без применения лишней силы, чтобы остались целыми штуцера топливного блока.
  4. Отвинчиваем 8 гаек по окружности кольца прижимного типа и снимаем его.
  5. К одной из гаек присоединен провод с отрицательной полярностью, снять его требуется аккуратно.
  6. Достаем из топливного резервуара блок электронасоса, несколько его наклонив, для сохранности в целости рычага датчика указателя уровня топлива, иначе он будет выдавать некорректные параметры.
  7. Снимаем кольцо топливного блока уплотнительного типа из резины. Если его свойства утрачены, необходимо заменить изделие.
  8. Монтаж изделия производить в обратной очередности.

Важно: при монтаже установочная стрелка на крышке электронасоса должна показывать направление на корму авто!

Важно: при монтаже шлангов для топлива ориентироваться на направление подачи горючего, указанное стрелками!

Многие спрашивают, где находится реле топливного насоса ВАЗ 2110? Поясняем, что это электронное устройство расположено в специальном углублении на стороне переднего пассажира на полике. Необходимо открутить пластмассовую крышку, там будет 3 реле. Ближе к капоту находится искомая деталь.

Выбор модели

Лучше всего на ВАЗ 2110 инжектор установить бензонасос импортного производства, способный выдавать производительность до 7 атм. Он не только значительно дольше прослужит сам, но также обеспечит более качественную и продолжительную работу инжектора, улучшит качество смеси на выходе из форсунки.

Следует знать, что бензонасосы Bosch обычно отличаются только длиной, расположением разъемов для клемм, иногда – диаметром корпуса. Поэтому желательно или отправляться за покупкой со старым устройством, или произвести дома небольшую доработку.

Бензонасос Bosch

Чтобы не купить подделку, учтите, что любой бензонасос Bosch упакован в очень прочную тару. В пакете находится очищенный бензин, в который погружено устройство. Если чувствуется запах, значит – нарушена герметичность, внутри насоса возможно начало коррозии, такой лучше не покупать.

описание, принцип работы, неисправности и ремонт

Бензонасос — один из важных элементов топливной системы любого автомобиля. Его основная задача — эта подача топлива из бака к распределительной рейке и форсункам под необходимым давлением. О механическом топливном насосе ВАЗ 2110 читайте тут.

Где находится бензонасос ВАЗ 2110?

А располагается он у авто отечественного производства непосредственно в баке автомобиля. Разберемся подробнее с бензонасосом ВАЗ 2110 инжектор.

Что, где и почему?

Как сказано выше, насос размещен в баке автомобиля, при этом он находится погруженным топливо. Казалось бы, опасное соседство (топлива и приводимого электрическим током в действии элемента), но смею вас упокоить, такое расположение насоса не несет никакой опасности и сделано по следующим причинам:

  1. в насосе расположен электродвигатель, который приводит в действие непосредственно сам насосный элемент;
  2. связка этих узлов должна не только подать топливо, но и делать это под значительным давлением.

Все перечисленное, в свою очередь, приводит к тому, что насос работает шумно и требует охлаждения. Именно для этих целей он и погружен в топливный бак: топливо выступает для топливного насоса и в качестве охладителя, и в качестве шумоизолирующего состава.

Кстати, описанная схема применима не только к ВАЗ 2110, но и большинству инжекторных автомобилей.

Что же касается непосредственно «десятки», то на ней используется бензонасос производства компании Bosch.

Данный насос способен создать давление в топливной системе в 3 атм. Он находится в так называемой топливной сборке в баке автомобиля, в состав которой помимо него входит система контроля уровня топлива в баке и сетка-фильтр предварительной очистки. Управляет же бензонасосом ВАЗ 2110 электронный блок управления (ЭБУ) двигателя, через соответствующее реле.

Принцип работы.

Топливо от бензонасоса по топливопроводу подается к топливной рампе, предварительно пройдя через фильтр тонкой очистки. Топливная рампа соединена с форсунками. Последние по командам ЭБУ выпрыскивают топливо в коллектор двигателя.

Поддерживать необходимое давления в рампе при этом позволяет регулятор давления, входящий в ее состав. Он стравливает излишки давления через топливопровод обратно в бак.

Неисправности и ремонт.

К основным неисправностям бензонасоса «десятки» можно отнести случаи, когда он не создает необходимого давления топлива либо вовсе не работает. Причем причинами и первого, и второго случая могут выступать: поломка, как самого насоса, так и управляющих им элементов; состояние фильтра тонкой очистки и герметичность топливопровода.

К слову, в случае поломки непосредственно самого бензонасоса ВАЗ 2110, он не ремонтируется (производится его замена). Привести же к этому способны следующие факторы эксплуатации автомобиля:

  1. привычка ездить с практически пустым баком, из-за которой корпус топливный насоса практически всегда находится в полусухом состоянии, вызывающем его перегрев и скоропостижный выход из строя;
  2. несоблюдение регламента замены фильтрующих элементов в топливной системы — приводит к повышенной нагрузке на бензонасос, ведь ему приходится не просто поддерживать необходимое давление в топливной системе, а параллельно с этим еще и проталкивать бензин через забитый грязью фильтр.

Учитывая выше сказанное, хотелось бы посоветовать вам беречь свой автомобиль и выполнять все рекомендации его производителя. Только с таким отношением вы можете рассчитывать на то, что он ответит вам преданностью и не подведет в ответственный момент.

Видео по снятию и разборке бензонасоса ВАЗ 2110

Какой топливный насос выбрать для замены

С завода установлен бензонасос BOSCH 580454138. Его срок службы зависит от качества используемого топлива, а также от условий эксплуатации. Также стоит отметить, что эта помпа подходит для большинства других автомобилей, в том числе и зарубежных. Цена бензонасоса BOSCH на данный момент от 1700 руб. На рынке есть и более дешевые аналоги:

  • WEBER FP 453-453 от 600 руб.
  • АТС 2112-1139010 от 550 руб.
  • ПЕКАР 2112-1139010 от 600 руб.
  • FENOX EFP35005O7 от 700 руб.
  • HOFER HF 830301 от 550 руб
  • StarTVOLT SFP 0153 от 750 руб.
  • VOLTON VLT2112-1139010 от 650 руб.

Каждый из перечисленных выше бензонасосов подходит для замены оригинала, но не все того же качества, что и оригинал. Кроме самого насос, инвертор может понадобиться для замены, и если удерживающее кольцо бензонасоса повреждено, его можно заказать или купить по следующему номеру:

  • Кольцо эл / бензонасос / 2110 / металл цена от 120 руб.
  • Воздуховод бензонасоса / 2110 / 1,5 белый от 50 руб за штуку
  • Стойка бензонасоса / 21101 / 1,6 длинная — от 60 руб. За штуку

Если вы решите заменить всю сборку топливного модуля, вы можете выбрать один из модулей, предложенных ниже.

  • Топливный насос эл. модуль / 21101 / V = ​​1.6 в сборе Пекар цена от 2500 руб.
  • Втулка Бензонасоса / 21101 / В = 1.6 в сборе «Утес» цена от 3200 руб.
  • Втулка Бензонасоса / 21102 / В = 1.5 в сборе «Утес» цена от 3000 руб.
  • Электро / бензонасосный модуль / 21102 / V = ​​1.5 в сборе HOFER цена от 2000 руб.

Если вы решили заменить только топливный насос, советуем немедленно провести полную проверку модуля — проверить обратный клапан и оба сильфона, при необходимости заменить топливную сетку.

Где на ВАЗ 2110 предохранитель и реле бензонасоса

Стоит сразу сказать, что предохранитель и реле на бензонасос ВАЗ 2110 инжектор, находятся в одном месте. Они оба расположены в центральной консоли со стороны пассажира снизу. Основная задача реле в электрической схеме, это смыкание и размыкание цепи. Благодаря этому, схема защищена от большого пускового тока.

F1 — 5АЛампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта.
F2 — 7,5АЛевая фара (ближний свет).
F3 — 10АЛевая фара (дальний свет).
F4 — 10АПравая противотуманная фара.
F5 — 30АЭлектродвигатели стеклоподъемников дверей.
F6 — 15АПереносная лампа.
F7 — 20АЭлектродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал.
F8 — 20АЭлемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла.
F9 — 20АКлапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Реле (обмотка) ключения обогрева заднего стекла.
F10 — 20АРезервный.
F11 — 5АЛампы габаритного света правого борта.
F12 — 7,5АПравая фара (ближний свет).
F13 — 10АПравая фара (дальний свет). Контрольная лампа включения дальнего света.
F14 — 10АЛевая противотуманная фара.
F15 — 20АЭлектрообогрев сидений. Блокировка замка багажника.
F16 — 10АРеле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации.
F17 — 7,5АЛампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер).
F18 — 25АЛампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель.
F19 — 10АБлокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер).
F20 — 7,5АЛампы задних противотуманных фонарей.
К1реле контроля исправности лампочек;
К2реле передних дворников;
K3реле-прерыватель повторителей и аварийной сигнализации;
К4реле включения ближнего света;
К5реле включения дальнего света;
К6дополнительное реле;
К7реле включения обогрева заднего стекла;
K8резервное реле

На бензонасосе установлено реле аналогичного типа, защищающее цепь при запуске двигателя. Он состоит из пластмассового корпуса, в котором размещена электромагнитная катушка с сердечником. Поступающее напряжение позволяет замкнуть контакты сердечника. Рабочая сила тока реле, равна 30 Ампер.

Где на ваз 2110 находится реле бензонасоса

Часто люди задаются вопросом где на ваз 2110 находится реле бензонасоса, на этот вопрос вам поможет ответить это фото ↓

Где на ваз 2110 находится реле бензонасоса

Место расположения реле и предохранителя бензонасоса ВАЗ 2110 инжектор

Если в ходе ремонта или диагностики, неисправность указывает на реле и предохранитель, то их необходимо изъять и заменить новыми деталями. Следует приготовить крестовую отвёртку и расположиться с пассажирской стороны. Внизу центральной консоли, находится крышка, закреплённая на два винта. Следует их открутить. Именно там расположена панель, где находится реле бензонасоса ВАЗ 2110 инжектор и где стоит предохранитель на бензонасос ВАЗ 2110.

Рис. 2 Снятие боковой крышки

После снятия защитного кожуха, появляется доступ к силовым предохранителям и реле автомобиля. Искомые детали, отвечающие за работу топливного насоса, отмечены цифрами 5 и 2 в центре фотоснимка.

Рис.3 Силовые предохранители и реле

Почему перегорает предохранитель бензонасоса ВАЗ 2110

Выход из строя предохранителя, довольно частое явление. Перегорание говорит об одном — в системе питания бензонасоса есть короткое замыкание. При этом, можно поменять предохранитель, отъездить несколько дней без проблем, и ситуация вновь повторится. Значит необходимо искать причину.

Самыми распространёнными виновниками являются:

  • оплавился жгут проводов над выхлопным коллектором;
  • повреждены или оплавились провода под ковролином;
  • межвитковое замыкание в электродвигателе насоса;
  • повреждён плюсовой провод, идущий к насосу (утечка тока на массу).

Для выявления причины, следует отсоединить фишку питания от бензонасоса и включить зажигание. Если предохранитель сгорел, значит причина в проводке. Остался целым – замыкание в электромоторе. В первом случае, предстоит осмотреть весь жгут, в поисках контакта «плюса» с массой. Как правило, это провод серого цвета, идущий от реле к баку. Жгут проходит вдоль центрального тоннеля, а не со стороны левого порога.

Особенности конструкции бензонасосов карбюраторной и инжекторной систем впрыска топлива

Механические бензонасосы, которые устанавливались на первых модификациях ВАЗ 2110/2112, имеют простую конструкцию. В её основе лежит комплект мембран, выполненных из специальной прорезиненой ткани, устойчивой к химическому действию бензина. Корпус насоса имеет два клапана: впускной и выпускной. Мембраны приводятся в действие при помощи штока (толкателя). Его двигает кулачковый механизм, вращаемый распредвалом.

Такой механический бензонасос может служить десятилетиями, пока не износится приводной шток, или не порвётся какая-то из мембран. Да и то, если такое случится, заменить эти элементы можно за полчаса.

Первые модификации ВАЗ 2110 с карбюраторной системой впрыска оснащались механическими бензонасосами

С электрическим бензонасосом дела обстоят намного сложнее. Основу его конструкции составляет небольшой электрический двигатель. Он ничем не отличается от обычного, хотя работает, полностью погружённым в бензин. Давление в системе здесь создаёт не мембрана (хотя есть и такие насосы), а специальной формы крыльчатка, насаженная на вал электродвигателя.

Ресурс электрического топливного насоса составляет 150–200 тыс. км пробега. Но выйти из строя он может и гораздо раньше. Основная причина поломок при неизрасходованном ресурсе — присадки, добавляемые в бензин, а также различного рода механические примеси. Первые разрушают щётки и коллектор, а вторые засоряют клапанные механизмы.

В инжекторных ВАЗ 2110/2112 бензонасос имеет электрическую конструкцию и входит в состав погружного топливного модуля

Проверка электрической цепи

В отличие от карбюраторного двигателя, где топливный насос имеет механический привод, на инжекторных ВАЗ 2110/2112 за работу этого устройства отвечают специальные реле и предохранитель. Поэтому прежде чем перейти к диагностике самого насоса, нужно обязательно проверить указанные элементы. Если хоть один из них неисправен, насос не будет работать вообще.

Включите зажигание, не запуская двигателя, и прислушайтесь. Работающий бензонасос при запуске издаёт характерный «свист». Если его нет, значит, либо сам насос вышел из строя, либо же один из элементов цепи его питания.

Реле и предохранитель насоса находятся в дополнительном монтажном блоке, расположенном внутри центральной консоли автомобиля. Доступ к нему можно получить, сняв пластиковую облицовку (возле левой ноги переднего пассажира). Она крепится несколькими саморезами. Под крышкой вы найдёте три реле и три предохранителя. Обычно элементы защиты цепи бензонасоса расположены по центру.

Реле и предохранитель находятся в дополнительном монтажном блоке под облицовкой

Для проверки предохранителя извлеките его из гнезда и «прозвоните» тестером. В случае необходимости замените его, соблюдая номинал (15 А). Проверить реле на работоспособность без специального оборудования вряд ли получится. Но можно взять другое реле, например, вентилятора радиатора (крайнее левое), и установить его на место диагностируемого. Включите зажигание и послушайте, заработал ли бензонасос. Если да, купите и поставьте новое реле. Если же проблема осталась, продолжите диагностику.

Статья в тему: Замена тормозных колодок: пошаговая схема

Чтобы проверить реле бензонасоса можно установить на его место реле вентилятора охлаждения радиатора

Меняем фильтр

Теперь переходим непосредственно к процедуре замены элемента топливной системы. Помните, по мере продвижения к фильтру, следует инспектировать остальные агрегаты, узлы и детали, проверять их на предмет целостности. Если заметили повреждения, обязательно меняйте на новые.

Из инструментов вам понадобятся:

  • Набор ключей на 10, 17 и 19;
  • Новый качественный фильтр;
  • Плоскогубцы;
  • Отвертки.

Последовательность работы следующая:

Отключите провода от аккумулятора.
Ключом на 17 миллиметров открутите штуцер, а ключом на 19 удерживайте при этом сам топливный фильтр.
Подготовьте емкость, куда будут сливаться остатки горючего.
Аналогичным способом открутите другой штуцер, расположенный на другой части фильтрующего устройства.
Используя ключ на 10, ослабляйте крепление хомута. В определенный момент фильтр освободится, и вы сможете легко его извлечь.
Достаньте фильтр из специального держателя.
На наконечнике имеются уплотнительные кольца. Обязательно их снимите и проверьте на предмет целостности

Если имеются повреждения, обязательно поставьте на их место новые, целые кольца уплотнения.
Поменяйте старый фильтр, установив на его место новый агрегат.
Не забывайте о важности соблюдения полярности. Посмотрите на стрелку, которая нанесена на корпус фильтрующего устройства

Одна должна совпадать с ходов топлива по бензопроводу.
Следуйте обратной последовательности демонтажа, чтобы собрать систему с уже новым фильтром топлива.
Если хомут, фиксаторы или крепежные элементы повреждены, изношены, замените их на новые.
12, Если у вас новая модификация ВАЗ 2110, топливный фильтр может устанавливаться при помощи защелок. Посмотрите, насколько прочно держатся эти защелки. С течением времени они ослабевают, из-за чего нарушается качество крепления фильтрующего элемента к бензопроводу.

Выполнив вовремя процедуру по замене столь важного элемента топливной системы, срок службы вашего автомобиля существенно увеличится, топливо будет перерабатываться эффективнее, мощность останется на высоком уровне, и расход топлива станет приятным для вашего кармана.

Периодически проверяйте состояние фильтра, а также обращайте внимание на поведение самого автомобиля. Он может много рассказать о неполадках

А чтобы научиться определять их, просто изучите руководство по эксплуатации своей «десятки». Там имеется большой объем очень полезной информации, которая пригодится вам во время ремонта или простой профилактики машины.

 Загрузка …

как заменить его своими руками

Топливный насос «девятки»

Наверное, все владельцы отечественных машин сталкивались с ситуацией, когда автомобиль невозможно завести после некоторого простоя. Исправен аккумулятор, стартер бодро проворачивает коленчатый вал, но мотор никак не желает запускаться.

Это может произойти по 2 основным причинам: либо отсутствует искра, а это означает, что не действует система зажигания, либо не подается горючая смесь и, соответственно, не работает система питания двигателя.

О неисправностях системы подачи топлива мы и поговорим. Рассмотрим ситуацию, когда двигатель не заводится, потому что не работает бензонасос ВАЗ 2108-15. Также мы узнаем, как заменить своими руками бензонасос автомобиля ВАЗ 21099.

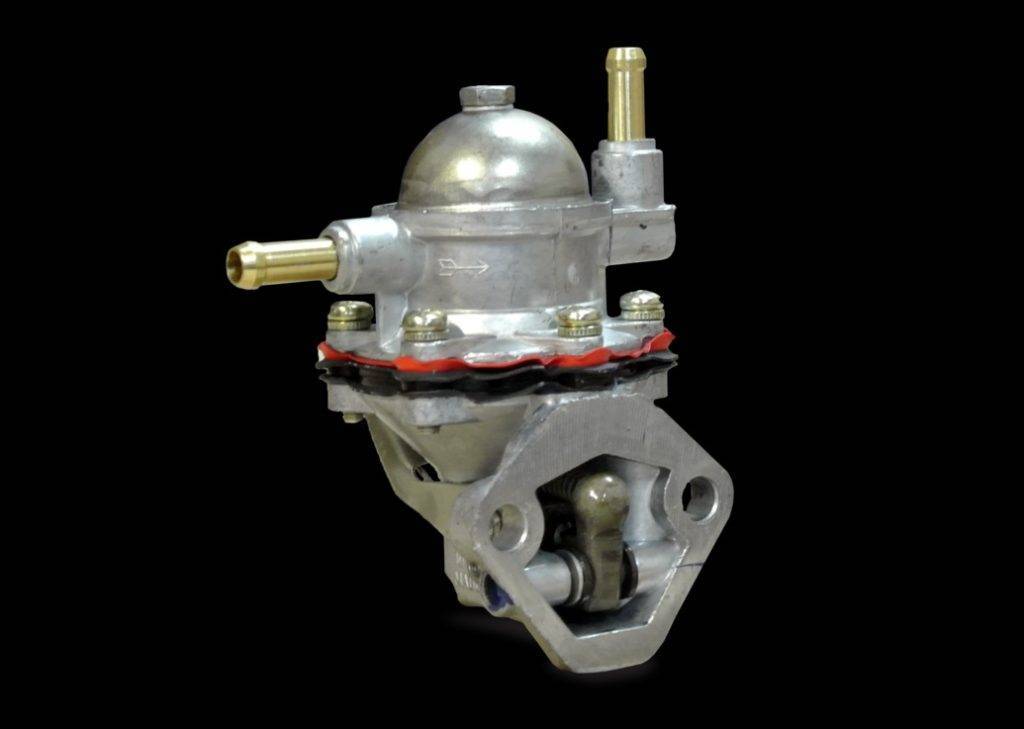

Неисправности, снятие и ремонт механического топливного насоса

На автомобили ВАЗ 21099 карбюратор заводом-изготовителем устанавливались механические бензонасосы диафрагменного типа. Основные неисправности этого вида насосов связаны с разрывом диафрагм, поломками штока, пружины и разгерметизацией клапанов.

Главное достоинство механических бензонасосов заключается в том, что они легко поддаются ремонту. В случае выхода из строя какого-нибудь элемента можно купить отечественный ремкомплект в ближайшем магазине запчастей и в течение часа заменить все неисправные детали. Бензонасос на автомобилях ВАЗ 2108-99 с карбюраторной системой подачи топлива расположен в моторном отсеке, там же, где находится прерыватель-распределитель зажигания.

Снятие механического топливного насоса.

Сначала открываем капот и снимаем минусовую клемму с аккумулятора.

Затем ослабляем хомуты и отсоединяем топливные шланги от патрубков насоса

После этого откручиваем 2 гайки крепления бензонасоса и осторожно, чтобы не повредить прокладки, снимаем его

Устройство насоса

Теперь его нужно разобрать.

Откручиваем болт на вершине крышки насоса и снимаем ее вместе с сетчатым фильтром. Откручиваем 6 винтов и разделяем верхнюю и нижнюю части корпуса

Осторожно снимаем диафрагмы вместе с пружиной и штоком, повернув их на 90°

После разборки необходимо тщательно осмотреть все детали и заменить испорченные. Собирать и устанавливать насос необходимо в обратном порядке.

Неисправности и замена электрики

На автомобили ВАЗ 21099 инжектор заводом-изготовителем устанавливались погружные электрические бензонасосы. В отличие от механических собратьев, эти агрегаты неразборные, поэтому их нельзя отремонтировать. В основном такие бензонасосы ломаются из-за перегрева и использования некачественного топлива. Кроме того, очень часто неисправности возникают не в самом агрегате, а в его проводке.

Если электробензонасос на вашей машине загудел и перестал качать топливо, сначала необходимо проверить исправность электрики. Возможно, закоротила проводка, сломалось реле бензонасоса или просто сгорел предохранитель. Если электрика в порядке, необходимо заменить топливный фильтр. Если и это не помогло, тогда нужно менять сам насос. Учтите, электрический бензонасос ВАЗ 2108-15 расположен в топливном баке, поэтому для его замены придется лезть под машину.

Порядок действий следующий.

  1. Для начала загоните машину на яму или подъемник.
  2. Затем снимите минусовую клемму с аккумулятора.
  3. Потом снимите заднее сиденье и найдите место, где находится смотровой люк. Открутите винты крепления его крышки и уберите ее в сторону.
  4. Отключите все клеммы проводки от бензонасоса и топливного датчика.
  5. Открутите гайку крепления трубки подачи топлива и отведите саму трубку в сторону.
  6. Под днищем найдите штуцер сливной трубки и открутите его.
  7. Далее снимайте бензобак.
  8. Открутите гайку наконечника топливопровода и отсоедините его от бензонасоса.
  9. Открутите все гайки крепления, снимите уплотнительное кольцо и выньте электробензонасос вместе со стаканом-накопителем из топливного бака.

Сборку необходимо осуществлять в обратном порядке.

Примечание: чтобы бензин не выливался из топливопроводов, после 4 операции можно подключить аккумулятор и завести двигатель. Через 4-5 минут мотор выработает весь бензин, оставшийся в системе.

Инструкция по замене бензонасоса

Для начала убираем заднее сиденье в сторону и откидываем кусок ковролина, который закрывает лючок топливного модуля. Далее откручиваем два болта крепления лючка и снимаем его.

Перед нами будет виден топливный модуль с двумя трубками.

Прежде чем открутить трубки необходимо спустить давление в топливной системе. Для этого потребуется вытащить предохранитель бензонасоса, либо отключить питание модуля и запустить двигатель. После выработки остатков топлива в системе, автомобиль заглохнет и можно приступать к замене бензонасоса.

Топливный модуль у нас может быть разных типов — на быстросъемах и на закручивающийся, в зависимости от года выпуска автомобиля. Если топливные трубки на гайках, их откручиваем ключом на 17мм, если на быстросъемах, то просто зажимаем фиксаторы и снимаем их с модуля.

Теперь с помощью ключа или трубки на 7мм откручиваем 8 болтов крепления хомута топливного модуля.

Убираем топливные трубки в стороны, поднимаем хомут и аккуратно, чтобы не разлить бензин, вытаскиваем топливный модуль.

None Чтобы установить новый бензонасос и произвести сборку, потребуется одеть на насос новый гофрированный шланг. Для того, чтобы этот шланг не пропускал воздух, при одевании на насос, его необходимо нагреть.

После чего производим сборку в обратной последовательности.

Как заменить сеточку бензонасоса на ВАЗ 2110-ВАЗ 2112?

Безупречную работу любого автомобиля обеспечивает его двигатель, а его работа, в свою очередь, просто невозможна без чистого и качественного бензина в его каналах. Основным узлом подачи топлива в двигатель, несомненно, является бензонасос, который по топливным каналам подает топливо в камеры сгорания из бензобака автомобиля

Поэтому очень важно, чтобы весь протекающий бензин был чистым и хорошего качества

В видео объясняется и подробно показано, как достать, диагностировать и при необходимости заменить сетку бензонасоса на ВАЗ-2112.

Для того, чтобы снять сетку на бензонасосе, необходимо снять бензонасос с бака и выполнить следующие действия:

Поставьте автомобиль на ровную поверхность, установите устойчивое положение и включите ручной тормоз.

Отсоедините отрицательную клемму от аккумуляторной батареи.

Замена механического бензонасоса ВАЗ 2108/2109

Замена механического насоса в сборе займёт не более получаса. Для её осуществления потребуются:

  • ключ на 13;
  • отвёртка с крестообразной битой;
  • ёмкость для слива бензина.

Порядок замены:

  1. Откручиваем винты хомутов топливных шлангов на входном и выходном штуцерах насоса.
  2. Снимаем шланги со штуцеров.
  3. При помощи ключа на 13 откручиваем гайки крепления бензонасоса.
  4. Демонтируем насос. Сливаем с него бензин.

  5. Устанавливаем новую прокладку «В», измеряем длину выступания штока. При необходимости производим регулировку вышеописанным способом.
  6. Закрепляем насос гайками.

  7. Подключаем шланги топливопровода.
  8. Производим ручную подкачку топлива в насос, несколько раз нажав на рычаг.

  9. Запускаем двигатель, проверяем его работу.

Особенности конструкции и расположения топливных насосов ВАЗ 2108/2109

Бензонасос ДААЗ имеет простую механическую конструкцию. В неё входят:

  • корпус, состоящий из верхней и нижней части;
  • крышка;
  • сетчатый фильтр;
  • клапаны (впускной и выпускной);
  • диафрагмы (3 шт) с дистанционными проставками;
  • стержень, к которому крепятся диафрагмы;
  • возвратная пружина;
  • рычаг ручной подкачки.

Механический бензонасос ВАЗ 2108/2108 располагается в моторном отсеке машины и установлен на корпусе привода вспомогательных агрегатов (перед распределителем зажигания). Он приводится в действие от распредвала через кулачковый механизм и шток (толкатель). Распределительный вал вращает эксцентрик, который передаёт усилие через толкатель на балансир в нижней части корпуса помпы. Последний приподнимает и опускает стержень с диафрагмами. Таким образом на входе насоса образуется разрежение, а на выходе — давление. За его поддержание отвечают клапаны, расположенные в корпусе устройства.

Механический бензонасос ВАЗ 2108/2109 расположен на корпусе привода вспомогательных агрегатов

На инжекторных ВАЗ 2108/2109 бензонасос является не отдельным устройством, а элементом топливного модуля. В его состав также входят:

  • пластиковый стакан-накопитель;
  • сетчатый фильтр грубой очистки;
  • датчик уровня топлива.

Модуль располагается в баке автомобиля. Его крышка (основа) находится в верхней части ёмкости. Вы найдёте её, сняв заднее сиденье и отогнув ковролин.

Электрический бензонасос в инжекторных ВАЗ 2108/2109 расположен в баке автомобиля

Конструктивно, бензонасос инжекторных ВАЗ 2108/2109 — это электродвигатель с крыльчаткой на валу, которая, вращаясь, перекачивает бензин, создавая разрежение на входном штуцере и давление на выходном. Питание помпы осуществляется от бортовой сети машины, защищённой отдельными реле и предохранителем.

Конструкция электрического бензонасоса ВАЗ 2108/2109

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
