Способы диагностики реле бензонасоса
Представим ситуацию, автомобиль не заводится, потому что бензонасос не качает топливо. В этой ситуации первым делом начинают проверку целостности электрической цепи, а только после этого заменяют сам бензонасос. Любое реле такого типа можно очень просто диагностировать на слух. При срабатывании раздается характерный щелчок, который хорошо слышно со стороны переднего пассажира. Это говорит об исправности самого управляющего rele.
Даже если не удалось расслышать щелчки, то следующим сигналом послужит звук срабатывающего бензонасоса — жужжание работающего электродвигателя, который создает рабочее давление в топливной магистрали. Если этого не произошло, то вероятнее всего в цепи произошел обрыв.
Проверить реле на исправность можно двумя способами:
- Замена на заведомо рабочее. Взять его можно с соседнего разъема или вытащить из блока предохранителей с аналогичной маркировкой, но не отвечающее за запуск мотора. Например, реле головной свет или система охлаждения.
- Вытащить подозрительную деталь из разъема. Взять кусочек провода с зачищенными концами. Замкнуть контакты 30 и 87 на монтажном блоке. Таким образом, цепь бензонасоса окажется замкнута напрямую. Если двигатель в этом случае не запускается, то причина кроется в чем-то другом, а реле можно считать исправным.
Где находится предохранитель бензонасоса Нива Шевроле
Первые модели линейки Нива от АвтоВАЗа производились с карбюраторными движками. Но Шевроле Нива – более современный автомобиль, оснащенный инжекторной системой – бензин из бака подается к инжектору при помощи топливного насоса. Последний работает благодаря постоянному току мощностью в 12 В. На старых же, карбюраторных моделях, бензонасосы полностью механизированные и не нуждаются в электрической подпитке.
Так как насос, перекачивающий горючее, оснащен электрикой, то обязательно должен быть предохранитель, защищающий устройство от воздействия резких перепадов энергии.
Роль предохранителя в электрических цепях
Предохранитель электроцепи бензонасоса предназначен для защиты устройства. Основная его функция заключается в разрыве потока электричества во время скачков или тепловых перегрузок. Данные явления непредсказуемы по своей природе.
Реле во время работы может внезапно отказать, подавая большой импульс энергии по проводам системы или к контроллеру. В большинстве случаев при таких обстоятельствах ломается бортовой компьютер, а его ремонт – весьма затратное мероприятие.
Предупредить такие «всплески» невозможно, значит, следует обезопасить некоторые узлы с помощью предохранителей, которые гасят скачки тока во вверенном им участке.
Если перегорает предохранитель, в первую очередь страдают:
- бортовой компьютер;
- электросеть питания топливного насоса, которая состоит из проводников тока;
- само устройство, подающее бензин в систему.
Так как все это неоспоримо важные элементы, то и роль предохранителя далеко не второстепенна, как может показаться на первый взгляд.
Пошаговая замена радиатора охлаждения Шевроле Нива
Строение предохранителя и его принцип работы
На разных авто не всегда устанавливают одинаковые предохраняющие элементы. На Шевроле Нива предохранитель состоит из пары алюминиевых контактов в специальном пластиковом корпусе. Последняя начинает дымить во время плавки под воздействием высокой температуры, спровоцированной скачком напряжения.
Внутри пластикового корпуса располагается камера с соединительной контактной нитью, выполняющей протекторскую функцию. Толщина алюминиевой контактной нити зависит от силы напряжения, на которое рассчитан предохраняющий элемент. Данную информацию легко узнать по маркировке детали.
Например, «15А» – выдержит постоянный ток до амплитуды в 15 А.
Посредством обрыва соединительной нити при скачке тока, который превысит маркировочный максимум элемента, контакты разрываются питающую бензонасос цепь «+», тем самым не допуская чрезмерной дозе напряжения попасть в устройство.
Водители часто сталкиваются с наплавлением пластиковой капсулы. Это возможно только в том случае, если нагрузка была недостаточно высокой, но продолжительной. Зачастую автовладелец замечает наплавление, когда элемент уже полностью «потек».
- Если данное явление наблюдается достаточно часто, значит, предохранитель неправильно подобран, и стабильный показатель электросистемы вашего авто для него высок.
- В случае выхода из строя предохранитель бензонасоса Нива Шевроле всегда можно заменить, но для этого необходимо знать, где он находится.
- Какие основные неисправности есть на Шевроле Нива и их решение
Обнаружение и замена
Для того чтобы установить вместо сломанного предохранителя новый, особых навыков не нужно. Главное – правильно определить маркировку новой модели. Для Шевроле Нива – это 15 А.
Расплавленное устройство необходимо срочно заменить и не медлить с этим, потому что если инцидент повторится и предохранитель не сможет разорвать цепь тока, то пострадает более дорогостоящая часть авто.
Проверить, работает ли нерасплавленный или немного подпорченный предохранитель, можно с помощью тестера в режиме прозвонки. При отсутствии соответствующего сигнала от прибора смело меняйте предохранитель – он сломан.
Как происходит замена данного элемента:
- Извлеките крышку под бардачком в салоне. Под ней находится платка с предохранителями и релюшками.
- Третий от начала блока предохранитель именно тот, что вам нужен. Извлечь его можно собственноручно, но в случае расплава пригодятся пассатижи.
- Проверьте элемент, если в этом есть необходимость, по методу описанному ранее.
- Обязательно установите новый предохранитель, если старый вышел из строя, но обязательно маркировки 15 А.
- Путем включения зажигания проверьте работоспособность топливного насоса.
- Потом просто установите крышку корпуса на место.
- Подробнее о том, как заменить предохранитель бензонасоса Шевроле Нива, узнайте из видео.
Схема на Нива Шевроле
Требуется точно знать, где расположено реле стартера. Для этой цели рекомендуется изучить схему расположения всех предохранителей. Новый элемент, который устанавливается в ходе ремонта, должен иметь ту же маркировку по току.
Для автомобилей до 2009
Значения, которые указываются:
- К1 – элемент для контроля работы всех установленных ламп;
- К2 – отвечает за очистку в автоматическом режиме ветрового стекла;
- К3 – поворотники и «аварийка»;
- К4 – ближнее освещение от фар;
- К5 – требует внимания дальний свет;
- К6 – контакты выключателя зажигания;
- К7- обогрев стекла, расположенного в багажном отделение.
К8 является резервом (дополнительный).
Для выпущенных после 2009
Значения актуальные для моделей, чей год выпуска 2010, 2011,2012. В этот период входит также 2013 (символ также остается К): 1 – ветровое стекло, 2 –элемент прерывателей поворотников, аварийная сигнализация, 3 – ближний свет, 4 – дальний свет фар. Предохранитель под номером 5 –этот сигнал оповещает об обогреве стекла двери багажного отсека, и о состоянии вентилятора. Следующий сигнал 6 – контакты выключателя зажигания, 7- обогрев стекла, расположенного в багажном отделение.
Предохранитель под номером 8 также является резервным.
Реле — что это такое?
И если все причины казалось бы продиагностировать легко, то неисправность реле чаще всего остаётся загадкой для автолюбителей, ведь о его местонахождении и функциях мало кто догадывается. Ниже мы расскажем вам о том, для чего необходимо это устройство и как произвести её замену.
Реле — это специальный электромагнитный выключатель, который работает при изменении в цепи скачкообразных величин, тока или напряжения. Говоря проще, устройство замыкает цепь при воздействии на него напряжения в виде специального сигнала и разрывает её при отсутствии.
Конструкция реле
Реле в автомобиле бывают разных видов, форм и с разным количеством контактов, однако функции и конструкция у них в целом идентичны. Внутри его находится катушка с медной проволокой, возвратной пружины, контактов и якоря. Все эти элементы собраны в определённой последовательности. Вид реле для бензонасоса, хорошо видно на фотографии ниже:
Реле имеет значения в 30 Ампер.
Принцип действия
Так как реле бензонасоса предназначено конструкцией только инжекторного мотора, питание его происходит от сети на 12 вольт. И после того как был повернут ключ в замке зажигания, реле замыкает цепь, приводя в действие контакты на бензонасос, и включают его. То жужжание, которое происходит после поворота ключа, это и есть правильная работа насоса.
Где найти реле бензонасоса на Шевроле Нива
Блок с реле бензонасоса находится прямо под бардачком.
Чтобы понять где находится реле, необходимо знать немного о конструкции автомобиля. С правой стороны торпеды, прямо под бардачком находится первая часть доступной электроники автомобиля, а вторая часть прямо со стороны водителя. Необходимое нам устройство, находится именно во второй части, прямо под крышкой которой и расположено четыре реле. Найти то, которое отвечает за работу бензонасоса несложно, его номер « 3 «. Для того чтобы лучше его было идентифицировать, рядом с ним можно заметить предохранитель, с номиналом в 15 Ампер , отвечающий за сохранность цепи подачи топлива.
Расположение реле наглядно видно на фото.
Расшифровка предохранителей Нива Шевроле
Чтобы заменить сгоревшую плавкую вставку, автовладелец должен знать расшифровку предохранителей. Для этого нужно пользоваться специальными таблицами.
Таблица предохранителей и реле основного блока Нивы Шевроле
Стоит отметить, что с годами Нива постоянно модернизировалась и дорабатывалась, вместе с ней менялись и блоки предохранителей. Поэтому условно, блоки принято делить на следующие категории:
- до 2009 года;
- после 2009 года;
Каждая таблица имеет свои особенности и путать их не стоит.
Вариант до 2009 года:
| Номер элемента | Номинал | Обозначение |
| F1 | 5 А | Габаритный свет по левому борту, подсветка щитка приборов, освещение номерного знака, стоп-сигнал на две багажника, индикатор габаритного света фар. |
| F2 | 7,5 А | Ближний свет левой блок-фары. |
| F3 | 10 А | Дальний свет левой блок-фары, индикатор включения дальнего света. |
| F4 | — | Резерв. |
| F5 | 30 А | Стеклоподъемники. |
| F6 | 15 А | Блок штатной сигнализации. |
| F7 | 20 А | Прикуриватель, клаксон. |
| F8 | 20 А | Обогрев заднего стекла. |
| F9 | 20 А | Обогрев заднего стекла, мотор-редуктор заднего стеклоочистителя и переключателя стеклоочистителей. |
| F10 | 20 А | Резерв. |
| F11 | 5 А | Габаритный свет по правому борту. |
| F12 | 7,5 А | Ближний свет правой блок-фары, электрокорректор фар. |
| F13 | 10 А | Дальний свет правой блок-фары. |
| F14 | — | Резерв. |
| F15 | — | Резерв. |
| F16 | 10 А | Указатели поворота и аварийная сигнализация. |
| F17 | 7,5 А | Стоп-сигналы, плафон освещения салона, лампа Check Engine. |
| F18 | 25 А | Переключатель отопителя и его электродвигатель. |
| F19 | 10 А | Указатели поворота. |
| F20 | — | Резерв. |
| K1 | — | Не используется. |
| K2 | — | Реле очиститель ветрового стекла. |
| K3 | — | Реле указателей поворота. |
| K4 | — | Реле ближнего света фар. |
| K5 | — | Реле дальнего света фар. |
| K6 | — | Реле зажигания (дополнительное реле) – запитывает приборы, работающие после замка зажигания: вентилятор печки, обогрев стекла, стеклоочистители и омыватели. |
| K7 | — | Реле обогрева заднего стекла. |
| K8 | — | Не используется. |
Вариант после 2009 года:
| Номер элемента | Номинал | Расшифровка |
| F1 | 5 А | Габаритный свет по левому борту, лампы освещения номерного знака, контрольная лампа габаритного света. |
| F2 | 7,5 А | Ближний свет левой блок-фары. |
| F3 | 10 А | Дальний свет левой-блок фары, индикатор включения дальнего. |
| F4 | 10 А | Левая ПТФ. |
| F5 | 30 А | Стеклоподъемники. |
| F6 | 15 А | Прикуриватель. |
| F7 | 15 А | Звуковой сигнал, освещение багажного отсека. |
| F8 | 25 А | Обогрев заднего стекла и зеркал. |
| F9 | 20 А | Кнопка включения обогрева заднего стекла, стеклоочиститель лобового стекла, насос переднего омывателя. |
| F10 | 20 А | Блок управления блокировкой дверей. |
| F11 | 5 А | Габаритный свет правой блок-фары, регулятор яркости подсветки щитка приборов. |
| F12 | 7,5 А | Ближний свет правой блок-фары, электрокорректор фар. |
| F13 | 10 А | Дальний свет правой блок-фары. |
| F14 | 10 А | Правая ПТФ. |
| F15 | 20 А | Электропривод наружных зеркал, блок управления подогревом сидений. |
| F16 | 10 А | Указатели поворота и аварийной сигнализации. |
| F17 | 7,5 А | Освещение салона, контрольная лампа ручника, стоп-сигнал. |
| F18 | 25 А | Вентилятор отопителя, переключатель печки. |
| F19 | 10 А | Питание реле указателей поворота. |
| F20 | 7,5 А | Задняя ПТФ, блок управления штатной сигнализации и зуммера. |
| K1 | — | Не задействовано. |
| K2 | — | Реле стеклоочистителя лобового стекла. |
| K3 | — | Реле указателей поворота. |
| K4 | — | Реле ближнего света фар. |
| K5 | — | Реле дальнего света фар. |
| K6 | — | Реле питания потребителей салона после замка зажигания – стеклоочистители и омыватели, вентилятор отопителя, подогрев сидений, зеркал и стекла. |
| K7 | — | Реле обогрева заднего стекла. |
| K8 | — | Резерв. |
На автомобилях первого поколения возможно использование выносного блока реле, в зависимости от комплектации. Реле на выносном блоке могут отвечать за:
- Стартер.
- Обогрев сидений.
- Противотуманные фары.
- Звуковой сигнал.
Таблица предохранителей и реле системы впрыска в Ниве Шевроле
Прежде чем проводить манипуляции с предохранителями и реле системы впрыска, рекомендуется отключить минусовую клемму аккумулятора!
Расшифровка элементов:
- Реле правого вентилятора (малая скорость).
- Предохранитель вентилятора (50 Ампер).
- Предохранитель топливного насоса (15 Ампер).
- Питание ЭБУ (15 Ампер).
- Реле правого вентилятора на высокой скорости.
- Реле левого вентилятора на высокой скорости.
- Реле бензонасоса.
- Главное реле системы управления двигателем.
- Предохранитель левого вентилятора (50 Ампер).
- Предохранитель с номиналом 15 Ампер (за красной вставкой) – защищает цепи, включаемые главным реле ЭБУ.
Чаще всего, в данной схеме выходит из строя реле малой скорости вентилятора, так как включается очень часто.
Расположение и электросхема
Для защиты электрических цепей на автомобилях применяют предохранители, размещенные в специальном монтажном блоке. На Шевроле Нива ВАЗ 2123 этот блок расположен внутри панели приборов, слева от пластикового кожуха рулевой колонки. Кроме основного блока, на Шевроле Нива установлен дополнительный узел, отвечающий за работу двигателя автомобиля. Этот предохранительный элемент размещен в салоне и находится в правой части панели приборов за перчаточным ящиком. Размещение блоков в салоне одинаково для автомобилей всех годов выпуска.
Основные блоки машин делятся на два типа — до 2009 года и после. Эти устройства невзаимозаменяемые. Блоки за перчаточным ящиком одинаковые по конструкции. На машину 2005 года выпуска можно без проблем установить блок от машины 2011 года. Обозначение номинала предохранителя нанесено на корпус, на самом узле имеется номер плавкой вставки и пиктограмма назначения. На крышке основного блока маркировка предохранителей отсутствует.
Для автомобилей выпущенных до 2009 года
На машинах первых лет выпуска применялся монтажный блок от легкового автомобиля ВАЗ 2110 (2110-3722010-01), рассчитанный на 8 реле и 20 предохранителей. Дополнительно в устройстве предусмотрено три штатных места для запасных плавких вставок.

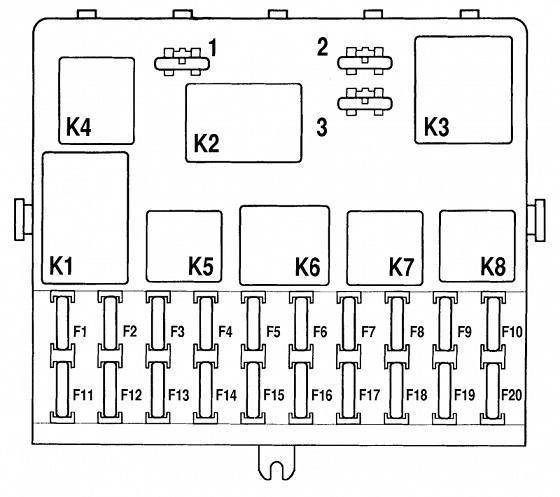

Блок Шеви Нивы 2006 года (схема перевернута)
Расшифровка предохранителей
В блоке располагаются предохранители для малонагруженных цепей автомобиля. Например, именно там установлен 25-амперный предохранитель вентилятора печки (позиция F18) и 20-амперная вставка моторов для привода щеток дворников (номер F9).
Назначение предохранителей на Нива Шевроле 2007 года
Описание реле
В основном блоке установлены реле, отвечающие за функционирование следующего электрооборудования:
| Номер | Назначение |
| К1 | Опциональное реле для контроля целостности ламп машины. На большинстве машин вместо него с завода установлены перемычки |
| К2 | Предназначено для запуска системы очистки ветрового стекла |
| К3 | Указатели направления поворотов и система предупреждения об аварийной остановке автомобиля |
| К4 и К5 | Активация ближнего и дальнего света соответственно |
| К6 | Вспомогательные цепи (система вентиляции, очистка заднего стекла) |
| К7 | Обогрев поверхности стекла на задней двери |
| К8 | Резерв |
К нижней части основного блока устанавливаются еще несколько реле.
В машинах 2008 года выпуска это реле:
- включения противотуманных фар спереди и сзади;
- запуска моторов стеклоподъемников;
- активации предупредительного сигнала;
- запуска стартера.
В зависимости от комплектации, их может быть больше или меньше.
Для автомобилей выпущенных с 2009 года
На машинах Нива Шевроле после рестайлинга 2009 года применяется блок несколько иной конфигурации (2123-3722010).

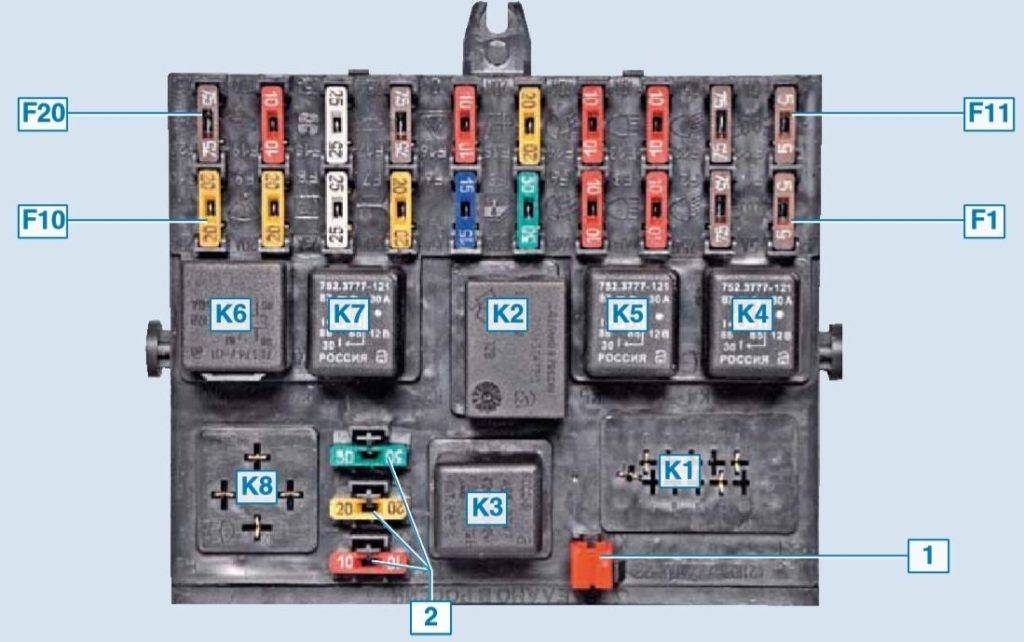

Блок Шевроле Нива 2010 года
На новых блоках изменилось назначение предохранителей.
Назначение предохранителей на Нива Шевроле 2012 года
Расшифровка реле
| Номер | Назначение |
| К1 | Предназначено для запуска системы очистки ветрового стекла. |
| К2 | Указатели направления поворотов и система предупреждения об аварийной остановке автомобиля. |
| К3 и К4 | Активация ближнего и дальнего света соответственно. |
| К5 | Вспомогательные цепи (система вентиляции, очистка заднего стекла). |
| К6 и К7 | Обогрев поверхности стекла на задней двери. |
| К8 | Резерв. |
В блоке дополнительных реле добавлена деталь для включения системы обогрева сидений.
Блок предохранителей системы управления двигателем
В разъемах данного блока КСУД могут располагаться пять реле и пять предохранителей, в том числе 15-амперная защитная вставка топливного насоса. Само управление насосом подачи топлива осуществляется отдельным реле, установленным в этом же устройстве. В блоке размещены многие важные элементы защиты электроцепей автомобиля. Например, при выходе из строя реле вентиляторов, система охлаждения не сможет полноценно охлаждать двигатель.
Схема блока
Назначение предохранителей
Назначение реле
Chevrolet Niva | Блоки предохранителей и реле
Выключатель кондиционера, выключатель обогрева заднего стекла
Левая передняя лампа габаритного света, левый задний фонарь
Аудиосистема, переключатель наружных зеркал заднего вида с электроприводом
Переключатель селектора АКП, выключатель света заднего хода, выключатель аварийной сигнализации
Правая передняя лампа габаритного света, правый задний фонарь, левая (правая) лампа освещения номерного знака
Резистор предвозбуждения, комбинация приборов, ЭБУ временной задержкой и охранной сигнализацией, таймер сигнализации непристегнутого ремня безопасности
Генератор, ЭБУ электроусилителя рулевого управления, ЭБУ двигателем и трансмиссией (кроме двигателя 1,1 л), ЭБУ двигателем (двигатель 1,1 л), датчик скорости движения, выключатель рычага селектора АКП
ЭБУ подушек безопасности
Реле запирания замков дверей, реле отпирания замков дверей, блок управления люком крыши, привод замка двери водителя
Электродвигатель очистителя заднего стекла, блок подрулевых переключателей
Реле стартера, реле охранной сигнализации
Блок управления системой освещения дневного движения
Выключатель обогрева левого (правого) переднего сиденья
Выключатель обогрева заднего стекла, ЭБУ двигателем, электропривод и обогрев наружного зеркала заднего вида со стороны водителя (пассажира)
Катушка зажигания, конденсатор
Реле стеклоподъемников, выключатель стоп-сигнала
Выключатель аварийной сигнализации, ЭБУ временной задержкой и охранной сигнализацией
Электродвигатель очистителя ветрового стекла, блок подрулевых переключателей
Реле заднего противотуманного света
Реле противотуманных фар, реле стеклоподъемников, ЭБУ временной задержкой и охранной сигнализацией, таймер обогрева заднего стекла, электропривод корректора левой (правой) фары, переключатель корректора фар
Реле вентилятора салона, блок управления люком крыши
Реле обогрева заднего стекла, таймер обогрева заднего стекла, ЭБУ временной задержкой и охранной сигнализацией
Реле противотуманных фар
Левая фара, комбинация приборов
Комбинация приборов, выключатель заднего противотуманного света, разъем линии передачи данных, аудиосистема, ЭБУ временной задержкой и охранной сигнализацией, датчик контрольной лампы незакрытой двери, универсальный проверочный разъем, лампа освещения багажного отделения, лампы направленного света в салоне, плафон освещения салона, узел консоли крыши
Где находится предохранитель бензонасоса Нива Шевроле
Первые модели линейки Нива от АвтоВАЗа производились с карбюраторными движками. Но Шевроле Нива – более современный автомобиль, оснащенный инжекторной системой – бензин из бака подается к инжектору при помощи топливного насоса. Последний работает благодаря постоянному току мощностью в 12 В. На старых же, карбюраторных моделях, бензонасосы полностью механизированные и не нуждаются в электрической подпитке. Так как насос, перекачивающий горючее, оснащен электрикой, то обязательно должен быть предохранитель, защищающий устройство от воздействия резких перепадов энергии.
Система питания в Шевроле Нива
Электрическая сеть Нивы работает с номинальным напряжением 12 Вольт. Конструкция топливной системы представляет собой электродвигатель с насосом в баке автомобиля, от которого протянута топливная магистраль к рампе.
Электрическая цепь системы питания состоит из:
- электродвигателя;
- провода питания с разъемами;
- датчика уровня топлива;
- реле;
- предохранителя.
Концы проводов запитаны на центральный замок. Когда мы вставляем ключ в замок зажигания и поворачиваем его, происходит замыкание управляющих разъемов реле, которое вызывает смыкание силовых контактов. Раздается характерный щелчок из-под панели приборов, оповещающий о готовности топливного насоса.
Устройство и принцип работы
В топливной системе Шеви Нивы используется погружной бензонасос, в основе которого лежит коллекторный двигатель с двумя постоянными магнитами на статоре.
Питание к насосу поступает через реле, управляющий контакт которого подключен к блоку управления двигателем. Цепь защищена плавким предохранителем, который исключает возгорание электропроводки при коротком замыкании.
Реле находится в салоне автомобиля под бардачком. Рядом расположен блок предохранителей.
Зачастую бензонасосом называют не сам электромотор, а модуль, в который входят:
- Пластиковый корпус, выполняющий несущую функцию.
- Фильтр грубой очистки, задерживающий крупнофракционный загрязнения.
- Регулятор давления — перепускной клапан, который возвращает излишки топлива в бак.
- Датчик и поплавок, которые считывают информацию об уровне горючего в баке и передают данные на бортовой компьютер.
Электронасос установлен ниже уровня бензина. Это обеспечивает смазку и охлаждение его деталей. Если вырабатывать горючее до конца и заставлять электронасос работать «на сухую», он быстро сломается.
Вращение крыльчатки насоса обеспечивает давление в топливопроводе в пределах 3,6-4 Бар. При превышении этого показателя срабатывает перепускной клапан регулятора давления.
Бензин к крыльчатке поступает через сетчатый фильтр, который защищает узел от крупных инородных частиц. Мелкофракционные загрязнения не вредят бензонасосу.
Блок предохранителей Шевроле Нива выпущенных до 2009 года
Расшифровка предохранителей
F1 (5 А) — лампы освещения номерного знака, лампы приборной панели, контрольная лампа включения света на приборной панели, подкапотная лампа, лампа дополнительного стоп-сигнала, лампы левых габаритных огней. Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель и сами лампы, их разъёмы и проводку.F3 (10 А) — дальний свет в левой фаре, контрольная лампа включения дальнего света фар на приборной панели. Аналогично реле К5.F4 (10 А) — резервный предохранитель.F5 (30 А) — электрические стеклоподъемники передних дверей и их реле. Если при управлении стеклоподъёмником стекло опускается, но не поднимается (или наоборот), проверьте кнопку на двери. При опускании и поднимании разная полярность и направление вращения двигателя. Также дело может быть в механизме стеклоподъёмника. Чтобы добраться до него, нужно снять обшивку двери. Проверьте, чтобы механизм нигде не закусывало и шестерёнки были целые, без сломанных зубьев. При наличии проблем можно заменить весь привод электростеклоподъёмника на новый.F6 (15 А) — блок управления блокировкой дверных замков. Если у вас перестали открываться двери, одна или несколько, проверьте этот предохранитель. Дело может быть в центральном замке, блоке управления, а также самих механизмах, тягах и замках дверей. Если нет опыта, лучше обратиться в автосервис.F7 (20 А) — звуковой сигнал и его реле, прикуриватель. Если не работает звуковой сигнал, проверьте этот предохранитель, подрулевые контакты и проводку, контакты могли окислиться, а проводка перетереться. Также проверьте сам гудок, можно его заменить на другой, например на двухтональный от Волги. Если не работает прикуриватель, проверьте проводку и его контакты. Белый провод отвечает за подсветку, красный и чёрный идут на контакты прикуривателя. Не вставляйте нестандартные разъёмы в прикуриватель, они могут вызвать короткое замыкание. Если разъём в прикуривателе шевелится в стороны, лучше воспользоваться разветвителем и вставлять этот разъём туда.F8 (20 А) — элемент и реле обогрева заднего стекла (контакты). Аналогично реле К7.F9 (20 А) — обмотка реле обогрева заднего стекла, дополнительное реле, двигатель стеклоочистителя заднего стекла, переключатель стеклоочистителей и стеклоомывателей.F10 (20 А) — резервный предохранитель.F11 (5 А) — лампы правых габаритных огней.F12 (7,5 А) — ближний свет в правой фаре, моторедукторы корректоров света фар. Аналогично реле К4.F13 (10 А) — дальний свет в правой фаре. Аналогично реле К5.F14 (10 А) — резервный предохранитель.F15 (20 А) — резервный предохранитель.F16 (10 А) — прерыватель указателей поворота и аварийной сигнализации (в режиме «аварийки»). Аналогично реле К3.F17 (7,5 А) — освещение салона, лампа индивидуальной подсветки, лампы стоп-сигналов, контрольная лампа «чек» неисправности системы управления двигателем. Если не работают стоп-сигналы, проверьте этот предохранитель, сами лампы, их разъёмы, обычно дело в плохих или окислившихся контактах. Также посмотрите работоспособность выключателя стоп-сигналов, расположенного около педали тормоза.F18 (25 А) — электродвигатель печки и его переключатель. Если печка дует холодным воздухом, проблема может быть в заслонке горячего воздуха, тросик к которой идёт от регулятора под обшивкой недалеко от педали газа. Уровень охлаждающей жидкости должен быть в допустимых пределах. Если печка вообще не работает и не дует, дело может быть в двигателе отопителя. Проверьте также выключатель печки и его контакты.F19 (10 А) — прерыватель указателей поворота и аварийной сигнализации (в режиме поворотов), контрольная лампа включения габаритов в выключателе света, лампы поворотников, контрольные лампы поворотников на приборной панели, контрольная лампа дифференциала. Если не работают поворотники или «аварийка», читайте информацию про реле К3.F20 (7,5 А) — резервный.
Расшифровка реле
1 . Не используется2 . Реле электродвигателя очистителя ветрового стекла3 . Реле-прерыватель указателей поворотов и аварийной сигнализации4 . Реле ближнего света фар5 . Реле дальнего света фар6 . Дополнительное реле(Обмотка реле обогрева стекла двери багажника, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения)7 . Реле обогрева стекла двери багажника8 . РезервДополнительные выносные реле. Находятся немногим ниже основного блока.Расшифровка1 . Реле стеклоподъёмников2 . Реле противотуманных фонарей3 . Реле звукового сигнала либо обогрева сидений4 . Реле привода наружных зеркал (опционально)
Способы диагностики реле
Проверить реле на исправность можно двумя способами:
- Замена на заведомо рабочее. Взять его можно с соседнего разъема или вытащить из блока предохранителей с аналогичной маркировкой, но не отвечающее за запуск мотора. Например, реле головной свет или система охлаждения.
- Вытащить подозрительную деталь из разъема. Взять кусочек провода с зачищенными концами. Замкнуть контакты 30 и 87 на монтажном блоке. Таким образом, цепь бензонасоса окажется замкнута напрямую. Если двигатель в этом случае не запускается, то причина кроется в чем-то другом, а реле можно считать исправным.
Первый способ
Он заключается в том, чтобы заменить неисправность реле, на заведомо исправное. После этого проверить вышеназванный предохранитель на целостность. Если после такой проверки, подача топлива возобновилась и двигатель запустился, то работы можно считать выполненными.
Второй способ
Если под рукой не оказалось нового реле, провести диагностику можно при помощи небольшого куска проволоки. Для этого подойдёт проволока даже с небольшим сечением, поскольку ток в этой цепи небольшой. Итак, для того, чтобы диагностировать реле, необходимо замкнуть проволокой контакты « 30 « и « 87 « на реле. Их расположение можно без труда узнать путём визуального осмотра устройства.
Эти контакты следует замыкать проволокой.
Бензонасос не качает при включении зажигания
В первую очередь надо проверить клеммы бензонасоса и питание на них. На фото клеммы износились, что вызвало замыкание контакта и оплавление бензонасоса.
Что делать, если возникла такая ситуация. Алгоритм проверки расписан ниже. Вкратце проверяется наличие напряжение на клеммах бензонасоса. Исходя из этого делаются дальнейшие выводы.
Проверка цепи бензонасоса
Проверка цепи питания.
Если знать, что насос работает (для этого надо получить доступ к нему, извлечь и подсоединить к альтернативному источнику питания), то тогда причину следует искать в проводке автомобиля. Для этого контрольную лампочку следует подсоединить к серому проводу, который выходит на насос.
Проверка реле и предохранителей
Тут изначально стоит проверить предохранители и реле. Блок предохранителей располагается за слева от водителя под торпедой, а потому доступ к нему непростой. Придётся открутить два болта и снять декоративную защитную крышку.
Если данные узлы неисправны, то их следует поменять. Проверяется реле аналогичным способом, что и насос, при подключении контрольной лампочки на вход и выход. Предохранитель можно проверить визуально.
Реле бензонасоса отмечено зелёной стрелочкой
Если автомобиль и после этого не будет заводиться, то следует проверить колодку с разъёмами. Находится оно за блоком предохранителей со стороны водителя в салоне. Тут также можно использовать контрольную лампочку или тестер, при помощи которых проверяется напряжение на входах/выходах.
Где находится предохранитель бензонасоса на Нива Шевроле
Как правило в каждом современном автомобиле имеется плавкий предохранитель, который защищает всю электрическую цепь, и, если происходят какие-либо перегрузки или короткие замыкания он производит ее разрыв. А в автомобилях, в которых установлен инжектор данный элемент очень важен так как в них электрика отвечает почти за все процессы, происходящие в нем. Внедорожник Нива Шевроле не является исключением в нем так же присутствуют электрические цепи, которые защищены предохранителями. Одной из немаловажных является цепь, отвечающая за питания бензонасоса. В этой статье рассмотрим более подробно где находится предохранитель бензонасоса, Нива Шевроле автомобиль, в котором периодически возникают проблемы с ним.
Если работает только четвёртая скорость
В случаях, когда моторчик отказывается работать на первой, второй и третьей скоростях, но на четвёртой крутит отлично, виноват тот самый резистор с тремя изолированными обмотками. Если нет возможности его купить, можно попытаться реставрировать своими руками. Правда, только в том случае, когда перегорел термопредохранитель, естественно, перематывать обмотки никто не станет, игра не стоит свеч.
Снять и проверить резистор можно без демонтажа двигателя. Делается это так:
- Крестовой отвёрткой с коротким жалом откручиваются крайние правые винты крепления бардачка.
Откручиваем крайние правые винты крепления бардачка.
- Получаем частичный доступ к двигателю, но этого достаточно, чтобы добраться до резистора.
Отодвигаем бардачок, чтобы добраться до резистора.
- Снимаем контактную колодку и отводим жгут проводов в сторону.
Демонтируем контактную колодку.
- Крестовой отвёрткой выкручиваем винт крепления дополнительного резистора.
Выкручиваем винт крепления резистора.
- Вынимаем резистор из корпуса.
Контакты резистора.
Вынимаем резистор.
- Проверяем мультиметром целостность термопредохранителя. Если он неисправен, можно попытаться его заменить.
- Установка нового или отреставрированного резистора проводится в обратном порядке.
