Диаметр ступицы на ВАЗ-2114: точные данные

Радиус и размер колесных дисков R14 4×100

Очевидно, что для каждого автомобиля требуется свой размер дисков. Одним из основных показателей является диаметр. Автодиски R14 имеют диаметр 14 дюймов или 35,56 сантиметров.

Обратите внимание!

Диаметр автодиска измеряется по окружности, на которую монтируется шина.

Параметр 4х100 характеризует разболтовку. Первый индекс данной маркировки — это количество болтов (4). Второй индекс PCD – это диаметр окружности, проходящей через точки центров крепежных отверстий. Измеряется в миллиметрах.

Есть и другие важные параметры. В частности ширина автодиска, диаметр центрального отверстия.

Вам это будет интересно О нормах пробега шин для списания в России

Вылет — это расстояние от середины ширины диска до привалочной плоскости (места, которым диск соприкасается со ступицей). Данный показатель характеризует, насколько глубоко будет стоять колесо после установки на автомобиль.

Каждый автодиск имеет максимальную нагрузку.

PCD

Видео по замене ступичного подшипника на автомобилях ВАЗ:

Любая запасная часть современного автомобиля должна быть безукоризненно подобрана под посадочные и технологические размеры. К большому сожалению, производитель не всегда учитывает особенности применения материалов в запасных частях, что сказывается на их сроке службы, надежности, в конце концов, безопасности движения

Ходовая часть автомобиля подвержена огромным нагрузкам, поэтому не уделять внимание соответствию заводских размеров с заменяемыми, просто нельзя

Размер подшипника передней ступицы ВАЗ 2108

Если браться за этот вопрос конкретнее, то ходовая часть автомобилей популярных моделей и марок чаще всего страдает от некачественных запасных частей. Сначала рассмотрим эту проблему на примере подшипника передней ступицы ВАЗ 2108.

Казалось бы, ничего сложного нет — у ступицы есть свои стандартные размеры, которым должен соответствовать роликовый подшипник:

внутренний диаметр — 34 мм; наружный диаметр — 64 мм; ширина подшипника — 37 мм.

Только по этим параметрам уже можно подобрать подшипник, которых отечественные заводы выпускают тысячами. Производители из Китая активно в этом помогают, предоставляя продукцию не самого лучшего качества, которая не выдерживает никакой критики. Ни марка стали, ни количество шариков ни динамические показатели таких подшипников не соответствуют стандартам. Встречаются подшипники вообще без маркировки, и находятся особо рачительные владельцы, которые их покупают. Такие подшипники сгорают за 1000 км и рассыпаются просто на ходу.

Особенности выбора подшипника ступицы ВАЗ 2108

Естественно, что мы не сможем проверить динамическую нагрузку на обоймах подшипника и на каждом его шарике. Но нужно запомнить, как Отче Наш, что:

• подшипник ступицы ВАЗ 2108 имеет маркировку 25 69 07;
• по международной системе маркировки он обозначается 53 20 66 DA;
• подшипник имеет массу 0,445 кг;
• диаметр шарика — 9,525 мм;
• количество шариков — 28.

Сложность выбора подшипников состоит в том, что это не расходная деталь, и меняется она не так часто, как поршневые кольца, или сайлент-блоки. Поэтому некоторые производители не утруждают себя изготовить даже человеческую упаковку. Кроме того, подшипник, применяемый в ступице переднего колеса ВАЗ 2108 — необслуживаемый, а это значит:

• подшипник не требует смазки;
• не требует преднатяга;
• не требует регулировок при установке и эксплуатации;
• должен иметь очень высокий ресурс.

Конструкция ступичных подшипников для ВАЗ 2108

Все автомобили ВАЗ комплектуются только тремя видами ступичных подшипников — подшипники ступицы переднеприводных автомобилей ВАЗ, подшипники ступицы задних колес, и подшипники ступиц автомобилей Калина и Гранта, которые отличаются меньшими размерами.

Все подшипники ВАЗ относятся к типу HUB-1, а этот тип характеризует конструкция и особенности установки. Подшипник имеет двухрядную конструкцию, представляет вид шариковых радиально-упорных подшипников с закрытыми рабочими поверхностями и не имеет фланцев для крепления к ступице.

Производители и цены подшипников ступицы ВАЗ

Эти подшипники относят к среднему ценовому сегменту, поэтому спрос на них очень высок. Из-за этого часто можно встретить подделки, о которых мы упомянули. Тем не менее, переход завода ВАЗ на подшипники такого типа, вместо роликовых, старого образца, позволил выбирать подшипники не только отечественного производства, но и многих других зарубежных заводов.

Основная процентная доля подшипников, применяемых на автомобилях ВАЗ, лежит на отечественном производителе, среди которых можно выделить несколько заводов:

1. Саратовский подшипниковый завод (SPZ) — 28%.
2. «Волжский стандарт» — 2%.
3. Самарский завод СПЗ9 — 8%.
4. «Лада Имидж» — 7%.
5. Вологодский подшипниковый завод VBF — 4%.

Отметим только, что «Лада Имидж» поставляет продукцию на конвейер завода непосредственно, а СПЗ имеет наибольшую долю на рынке запасных частей. По качеству изготовления ничего конкретного сказать нельзя, потому что на каждом заводе могут быть сбои, но даже если подшипник оказался некачественным, предприятие должно его заменить. Цены на подшипники передних ступиц ВАЗ 2108 редко превышают 250 рублей за штуку, а импортные модели могут стоить немного дороже, но и качество у них соответствующее.

Так, подшипники Kraft, SCT, Trialli, LGR могут стоить порядка 300-350 рублей, но это производители с мировым именем, и на качество подшипника можно рассчитывать однозначно. Выбирайте правильные подшипники, и пусть ваша восьмерка уверенно катится вперед!

Источник

Подбираем размер дисков на ВАЗ 2114. Что нужно учитывать при выборе?

Не всегда новички-автолюбители могут выбрать нужный размер дисков на ваз 2114. А такая важная часть автомобиля требует постоянного внимания, контроля и грамотного подхода. Современные конструкции очень надежны и достаточно долговечны. Однако в этом узле находятся колодки, которые требуют периодической замены. Продолжительность эксплуатации во многом зависит от манеры вождения.

Еще одним важным фактором становится правильный подбор всех комплектующих по совместимости отдельных деталей. Рекомендации производителей автомобиля и дополнительных аксессуаров учитывать обязательно. Базируются они на многолетнем опыте и научных разработках.

Штатные диски снабжаются соответствующими деталями, которые заменять лучше на такие же. В крайнем случае можно использовать другие, но только после консультации со специалистом.

Размер дисков на ваз 2114 определяется от общих потребностей автовладельца. При выборе диска учитывают, прежде всего, диаметр ступицы, который равен 58,5 мм и ширину, маркированную в дюймах и составляющую величину от 5 до 6,5. Крепежный болт стандартный М12 с шагом резьбы 1, 25 мм. Конструктивно различают три вида дисков. Стальные, литые и кованные.

Первые входят в базовую комплектацию машины и имеют хорошие эксплуатационные характеристики. Не дороги, но надежны и долговечны.

Литые диски: Литые аналоги делаются из легкосплавных материалов, в основном алюминиевых. Они легче и внешне значительно выигрывают у заводских деталей. Цена на них выше. Сложность производства и стоимость материала, из которого они выполнены, делают их дороже.

Кованые диски Но самые эксклюзивные диски выполняются методом ковки. Сегодня это вершина технологии изготовления этой детали автомобиля. Для поковки используют заготовку из легких алюминиевых сплавов. Используются мощные пресса для формирования нужной конфигурации детали. Затем высокоточные металлорежущие станки доводят диски до окончательной формы.

Ковка упрочняет материал. и полученная деталь получается очень надежной и крепкой. Именно такие диски применяют на гоночных автомобилях. Показатели по твердости у них в 2-2,5 раза выше, чем у стандартных деталей.

При установке дисков новой конструкции обращается особое внимание на величину вылета. Условное обозначение этого значения показывает расстояние от плоскости прилегания колеса до условной линии середины обода. Записывается оно как «ET» и измеряется в миллиметрах

Оптимальным считается вылет ET36. Естественно PCD, то есть диаметр окружности, на которой расположены крепежные отверстия диска, должны соответствовать заводским требованиям

Записывается оно как «ET» и измеряется в миллиметрах. Оптимальным считается вылет ET36. Естественно PCD, то есть диаметр окружности, на которой расположены крепежные отверстия диска, должны соответствовать заводским требованиям.

На ВАЗах 2113 -15 обычно это значение составляет 98 мм. В сопроводительной документации это записывается как PCD = 4х98 мм .

Оптимальное соотношение ширины дисков.

• 175/65R14 – ширина диска 5,5J;
• 185/60R14 — ширина диска 6J;
• 185/60R14 — ширина диска 6J;
• 185/55R15 — ширина диска 6J;
• 195/60R1 — ширина диска 6,5J.

Заменить диски можно самостоятельно. Для отечественных автовладельцев это не проблема. Однако не следует надеяться на смекалку и находчивость, если нет опыта. Тормозная и дисковые системы любой машины не терпит дилетантов, поскольку на кон поставлена безопасность водителя, пассажиров и других водителей.

Периодически лучше диагностировать тормоза на хорошем оборудовании. А регламентные работы по замене колодок, можно выполнять и самостоятельно. Тем более часто это делать не придется.

Диски служат минимум 40 000 км. Но бережное отношение к собственному автомобилю может продлить этот срок до 100 000 км. Размер дисков на ВАЗ 2114 и их тип, как вы поняли, дело сугубо личное, если выбор не противоречит указанным автопроизводителем характеристик. Поэтому учитывайте это, посещая автомагазин.

• Все о замене тормозных дисков на ВАЗ 2114
• Правильная замена тормозных дисков на ВАЗ 2107. Не создавай себе проблем
• Порядок замены тормозных дисков на Приоре. Делай все правильно
• Отличие литых и кованных дисков. Как выбрать? Сравнение и обзор

Параметры дисков 2114

Разболтовка (она же — сверловка дисков, она же — pitch circle diametr) — это величина, показывающая количество крепежных отверстий в диске, а также линейное расстояние между ними. Обозначается она, соответственно, двумя цифрами. Стандартная разболтовка колес на ваз 2114 составляет 4*98. Это означает, что в диске имеются 4 посадочных отверстия под болты, а расстояние между центрами этих отверстий равняется 98 мм.

Стоит отметить, что подобная сверловка является стандартной не только для 14-й модели, но и для всех остальных автомобилей, производимых АвтоВАЗом, за исключением Оки и Нивы.

Кроме разболтовки существует ряд других важных параметров диска, которые могут пригодиться при выборе не оригинальных запасных частей. К ним относятся: ширина, которая обозначается, как 5.0J, вынос диска, маркируемый, как ET45, а также диаметр ступичного центровочного отверстия, равный 58,5 мм. Крепежные болты при этом имеют резьбу М12 с шагом 1,25 мм.

Немного истории

Компания АвтоВАЗ приготовила несколько вариантов колесных дисков для «четырнадцатой» модели. Установка тех или иных зависела от комплектации — стандарт или люкс. Широкого разнообразия производитель не стал предлагать специально, поскольку понимал — для такого простого автомобиля покупатели вряд ли захотят тратить лишние деньги на дополнительные опции.

Отличия в дисках на стандартной и люксовой комплектациях также были минимальные. Все они были штампованные, только на более дорогих версиях имелись дополнительно декоративные колпаки. Уже после планового рестайлинга ВАЗ 2114, который состоялся в 2009 году, ассортимент доступных для модели дисков пополнился литыми комплектами. Разумеется, они были прерогативой комплектации люкс.

Как избежать кражи колес

Чтобы защитить колеса от хищений некоторые применяют «секретки», так их называют. Это болт, который нельзя отвернуть стандартными инструментами, а только индивидуальным специальным ключом, имеющимся лишь у хозяина автомашины.

Используют разные приемы защиты таких крепежных изделий. Например, головка болта может быть изготовлена в форме неправильного многоугольника или вовсе произвольной фигуры, один из профилей иногда смещают в сторону. Применяют также дырчатый профиль с отверстиями различного диаметра и глубины. По профилю надежность секреток не определишь, здесь важнее использовать продукцию проверенных и надежных производителей.

Обычно, чтобы не загубить секретный болт, затягивают его с меньшим усилием. Из-за этого такие болты на колеса в ваз 2109 ставят по одному на каждое колесо. К сожалению, в нашей стране до сих пор встречаются любители «разуть» ваш автомобиль, поэтому тема секреток пока остается актуальной.

Все эти секретки затрудняют любителям легкой наживы снять колеса, именно затрудняют. Потому что при наличии времени открутить можно все, а у воришек времени как раз мало.

Поэтому, чтобы наиболее эффективно защитить колеса стоит соблюдать несколько правил.

1. Лучше покупать дорогие секретки, это помогает избежать совпадения изделий. Потому что при производстве уникальных секреток через какое-то время цикл повторяется, и есть некоторый шанс повтора деталей. А в дорогих изделиях такие совпадения исключены.
2. Если покупаете литые диски, лучше выбирать такие, у которых секретки были бы «утоплены» внутрь диска, а не находились на поверхности. Их сложнее откручивать.
3. Стоит приобретать болты с плоским рисунком наверху головки, которая не заточена под ключ. (Например, звездочка или семигранник). То есть рисунок должен быть максимально необычным и плоским.

Цена в интернете на обычные колесные болты – от 14, а на «секретки» от 160 рублей.

Болты изготавливаются из разных материалов. Это бывает сталь с примесью молибдена либо сталь, покрытая никелем, хромом и т. д., иногда попадаются даже из титана. Покрытые болты имеют приятный внешний вид. Но не надо думать, что это самый оптимальный выбор. Проблема в том, что коррозии подвержены любые болты. И пока не создана технология покрытия никелем или хромом с достаточной устойчивостью. Через год покрытые болты неизбежно потеряют свою красоту. А потому внешний облик болтов практически не связан с их эксплуатационными данными. Наиболее важны прочность, шаг резьбы, длина и тип головки болта.

Чтобы своими руками поменять колеса, нужно знать как правильно открутить и закрутить колесные болты. Для этого стоит посмотреть фото и видео. В интернете много таких материалов. Также в сети есть инструкция по затяжке болтов с применением динамометрического ключа

Особенно важно при установке новых болтов приблизительно после 50 км пробега проверить затяжку всех болтов. Скорее всего, некоторые из них придется подтянуть!

Исправляем ситуацию с дисками иномарок

Несмотря на такое большое расхождение по разболтовке, водители ВАЗ 2114 всё равно продолжают пользоваться дисками от иномарок. Но это не делает их потенциальными катализаторами аварий на дорогах. Есть способы избежать вероятности аварии из-за «чужих» дисков. Нужно только устранить зазор или сделать его безвредным.

Способ №1: сменить болты

Замените на болты со смещённой головкой или эксцентриком. Конструкция данных крепежей подразумевает большую универсальность и надёжное крепление. Нельзя сказать, что с такими болтами на диске вы абсолютно защищены от аварий из-за несоответствия дисков.

Способ №2: использовать «шпильки»

Шпильки — это особые крепежи для дисков. Которые могут служить полноценной заменой болтам и это даже предпочтительный вариант, если есть расхождения в разболтовке. Шпильки обеспечивают надёжный крепёж к любым дискам, но только при незначительной разницей.

Способ №3: устранение зазора

Убрать зазор между диском и ступицей можно и своими силами, для этого не нужно никакой подготовки. Это оптимальный способ, так как полностью и надолго устраняет проблему. Реализация данного способа займёт больше времени, чем простая покупка новых крепежей. Но результат стоит того, водитель может не волноваться о состоянии диска до тех пор, пока не услышит характерный стук.

Почему замена диска на иномарочный может быть опасной

Всё дело в разболтовке именно поэтому каждому водителю желательно знать главный стандарт — 4/98. А также по возможности и остальные, менее значительные параметры, приведённые выше. Большинство иномарок, диски которых подходят для установки на ВАЗ 2114, отличаются по разболтовке. Стандарт выглядит как 4/100 — 4 болта и 10 см. расстояния между отверстиями.

Неопытные водители считают, что разница в 2 мм. Совсем незначительная и даже не стоит внимания, главное, что болтов по-прежнему четыре. Это большая ошибка.

Проблема состоит в том, что разница в 2 мм., которая даже звучит как допущение, значительно превышает официальные границы допущения для заводских автодеталей — 0.7. мм. Такой диск не станет ровно без дополнительных манипуляций, хотя внешне никаких проблем видно не будет.

Возможные последствия

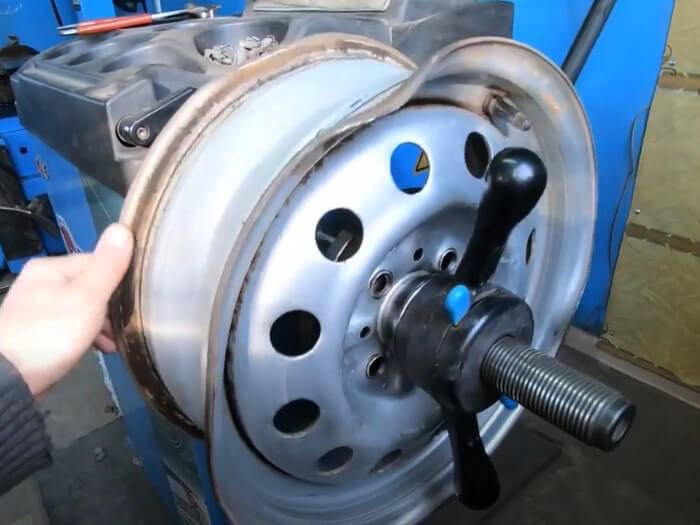

1. Ускоренное изнашивание диска это наименее опасный вариант. Из-за несоответствия друг другу детали будут гораздо быстрее ломаться, особенно пострадает ступичный подшипник. Таким образом из-за желания поставить красивые диски, ремонт колёс придётся проводить гораздо чаще.
2. Вероятность аварийной ситуации, этот вариант гораздо хуже. Диск не подходящий по размеру, может вылететь (полностью или частично) прямо во время езды. До того, как диск окончательно сломается, он будет нарушать комфорт водителя и пассажиров стуком.

Не стоит пренебрегать опасностью, которая может возникнуть из-за неправильного подбора дисков. Проверки во время того, как машина стоит в гараже, ничего не покажут настоящая опасность несоблюдения разболтовки в движении автомобиля. Где несоответствие деталей в разы усиливается инерцией, тяжестью авто и трением.

Как поставить диск 4х100 на ВАЗ-2114

Большинство престарелых иномарок имеют сверловку 4х100. Это даёт возможность разнообразить выбор дисков практически до бесконечности. Однако надо учитывать, что простая установка, без доработок, дисков 4х100 на посадку 4х98 ни к чему хорошему не приведёт. Дело в том, что допуск при изготовлении диска не превышает 0,7-1 мм. То есть надеть диск с посадкой 4х100 теоретически можно, но это приведёт к тому, что только один болт из четырёх сядет точно по конусу. Остальные крепления просто не прожмутся до конца и, как следствие, диск сядет с перекосом, который на глаз проверить практически невозможно.

Диск с разболтовкой 4*100

Систематическое биение может не только привести к тому, что единственный закрученный правильно болт быстро ослабнет, но и к мгновенному износу ступичного подшипника, а остальные болты будут ослабляться сами собой. Выход из этой ситуации есть.

Биение диска приводит к быстрому износу подшипника ступицы

Менее надёжный вариант — установка болтов со смещённой головкой. Не совсем правильный вариант — установка шпилек, к примеру, от головки блока и гаек от Нивы, но шпильки не рассчитаны на усилие на кручение, поэтому самым надёжным вариантом будет установка проставок. Их можно выточить своими руками, либо купить готовыми.

Но и здесь нужно учитывать несколько нюансов:

1. Ширина проставки должна быть не менее 20 мм, поскольку только в этом случае мы обеспечим надлежащую прочность резьбы.
2. При этом вынос диска увеличится на тех же 20 мм, что нужно учитывать при подборе диска.
3. Диск при этом необходимо выбирать с минимальным вылетом, чтобы снять нагрузку со ступицы и как-то компенсировать разницу в выносе.

Каждому автолюбителю, подбирающему для своего авто новые диски, важно помнить о том, какая разболтовка на ваз 2114. Этот, на первый взгляд, не самый важный параметр, на самом деле является определяющим не только с точки зрения правильной установки колесного диска, но и с точки зрения безопасности на дороге

О том, что же скрывается под термином «разболтовка» и о том, как ее правильно определить — мы сегодня и поговорим.

Разновидности

Подобрать для ВАЗ 2114 новые диски — задача не из самых простых

При их выборе важно учитывать ряд параметров, плюс совмещать их с личными предпочтениями

Что касается размеров, то здесь упор следует сделать на диаметр ступицы (58,5 миллиметров) и ее ширину (5-6,5 дюймов). Для крепления используют стандартные болты М12, шаг резьбы которых составляет 1,25 миллиметров.

Как и для большинства других автомобилей, для ВАЗ 2114 на рынке предлагаются:

• Стальные (штампованные);
• Легкосплавные (подразделяются на кованные и литые).

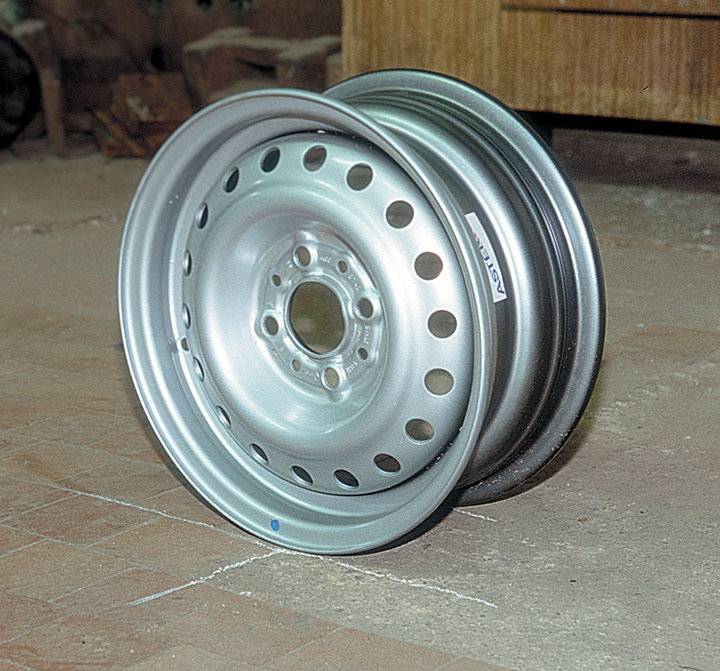

Штампованные

Стальные колеса очень распространены. Не удивительно, ведь все «четырнадцатые» модели базово оснащаются именно такими типами «катков». Однако популярны они не только из-за этого. Такие колеса дешевые, но одновременно с этим надежные и долговечные.

При ударах они не разлетаются на куски, в отличие от некоторых других материалов изготовления дисков. Они лишь деформируются. Подобные деформации иногда устраняют вручную, хотя самый лучший вариант — использовать специальное оборудование.

Но у них имеются и недостатки, среди которых:

• Большая масса, что негативно сказывается на управлении, расходе топлива и износе резины;
• Вес также влияет на ходовую часть, трансмиссию;
• Стальные крайне редко имеют привлекательный внешний вид, что является одной из основных причин замены на аналоги.

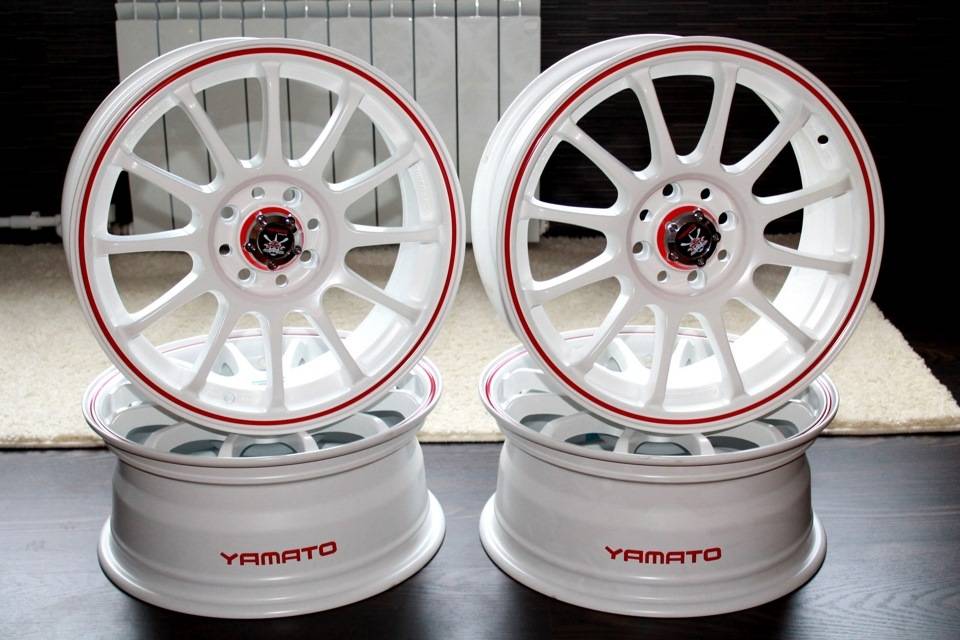

Литые

Многие автовладельцы предпочитают использовать литые диски на ВАЗ 2114. Это обусловлено рядом преимуществ, которые они в себе несут.

1. Имеют меньший вес по сравнению с штампованными аналогами.
2. Способствуют продлению срока службы агрегатов и узлов автомобиля.
3. Положительно влияют на снижение уровня потребления топлива.
4. Эффективнее охлаждают тормозную систему.
5. Имеют широкий ассортимент разнообразного дизайна, способного стать настоящим украшением всего автомобиля. Достаточно поставить литье на машину, как она моментально преобразится. Простой, но эффективный способ внешнего тюнинга.

Что касается недостатков, то они тоже имеются:

• Литые диски при сильных ударах не гнутся, как это происходит со штампованные катками. Ситуация хуже — происходит раскол. Это ведет за собой повышенную опасность во время аварий и движений на высокой скорости;
• Боковые поверхности со временем начинают окисляться. Это требует повышенного внимания и периодического ухода;
• Стоимость литых дисков заметно превосходит цена на стальные аналоги.

Кованые

Набирающие популярность кованые диски отлично подходят и для отечественной модернизированной «девятки» в лице автомобиля ВАЗ 2114.

К сильным сторонам относят:

1. Высокий уровень прочности, который соответствует штампованным дискам и даже местами их превосходит;
2. Легкость конструкции, которая не уступает литым дискам;
3. Внешняя привлекательность кованых изделий;
4. Высокие показатели жесткости и надежности. При сильных ударах они немного гнутся, даже меньше, чем стальные;
5. Поверхность не сильно подвержена влиянию коррозии, потому ухаживать за ними столь же тщательно, как за литыми, не придется.

https://youtube.com/watch?v=0alL1oldxtY

Единственный недостаток кованых комплектов — их высокая цена. Если бюджет позволяет, и подобная покупка действительно оправдана, поставьте свой ВАЗ 2114 на кованые диски.

Разновидности колесных дисков

Разобравшись с тем, что такое разболтовка дисков ваз 2114 и с тем, как ее компенсировать при использовании дисков с другим типом сверловки, поговорим теперь и о самих дисках.

В настоящее время в продаже можно найти 3 их основные разновидности, а именно:

• стальные диски;
• литые диски;
• кованные диски.

Стальные диски идут как стандартный заводской вариант на всех машинах ВАЗ. Они отличаются невысокой стоимостью и, вместе с тем, хорошей надежностью и долговечностью. Кроме этого, при аварии они деформируются без разрушения, что в большинстве случаев позволяет их выправить и вновь использовать.

Диски ваз 2114

Литые диски производятся из алюминиевых сплавов и ввиду этого, а также общей сложности их производства, стоят значительно больше. При этом, они отличаются разнообразием форм и вариантов, благодаря чему имеют высокий спрос именно у любителей тюнинговать свой автомобиль (еще одним важным плюсом является их малая масса в сравнении со стальными штампованными дисками).

Правда, есть у них и свои минусы, главным из которых является их неремонтопригодность. Ввиду большой твердости, при аварии литой диск не сминается, а просто лопается, иногда раскалываясь на несколько частей. Это не только экономически невыгодно, но и опасно (например, при самопроизвольном разрушении диска при движении по неровной дороге).

Кованные диски сочетают в себе все плюсы стальных и литых дисков, но при этом лишены их недостатков. Изготавливаются они из алюминиевых сплавов, проходящих ковку и прессовку с дальнейшей станочной обработкой. Такая схема производства позволяет увеличить прочность кованных дисков до 3,5 раз в сравнении с литыми.

Заканчивая разговор, стоит еще раз сказать о том, что безопасность — вещь намного более важная, чем привлекательный внешний вид машины. Именно поэтому, к установке колесных дисков стоит подходить крайне внимательно и с учетом всех приведенных выше рекомендаций.

Какая сверловка на ВАЗ-2114: фото и видео

Красота, конечно, требует жертв, но выходить за границы здоровой логики все же не стоит. При выборе дисков на ВАЗ-2114 нужно руководствоваться не только и не столько дизайном литья или штамповок, но и размерами в первую очередь. Соответствие заводских посадочных размеров размерам новых дисков будут гарантировать безопасную эксплуатацию автомобиля.

Какая сверловка на ВАЗ-2114

Одним из основных параметров, на которые следует обращать внимание при замене штатных дисков на автомобиле ВАЗ-2114 — размеры, расположение и диаметры крепёжных отверстий, PCD, pitch circle diametr, а по-простому, сверловка или разболтовка. Разболтовка на диске ВАЗ-2114. Разболтовка на диске ВАЗ-2114

Разболтовка на диске ВАЗ-2114

Разболтовка — эта характеристика выражается двумя цифрами и указывает на расстояние между центрами крепёжных отверстий и их количество.

Сверловка для всех автомобилей ВАЗ (кроме Оки и Нивы) — 4х98, четыре отверстия, центры которых расположены на расстоянии 98 мм друг от друга.

Тем не менее это упрощённое обозначение для пользователя. Производитель дисков обязан учитывать как диаметр отверстия, их количество, расстояние между их центрами, так и диаметр, по которому центра отверстий расположены. Такое обозначение усложнило бы выбор дисков пользователем, поэтому знать сверловку в формате «количество отверстий/расстояние между ними» считается достаточным.

Ещё несколько параметров колёсного диска

Сверловку можно замерить по запаске. Н всех САМАРах сверловка 4*98

Есть ещё несколько параметров, которые касаются родных колёсных дисков ВАЗ-2114 — это ширина стокового диска 5.0J, вынос диска ЕТ45, диаметр центровочного отверстия по ступице — 58,5.

Как поставить диск 4х100 на ВАЗ-2114

Большинство престарелых иномарок имеют сверловку 4х100. Это даёт возможность разнообразить выбор дисков практически до бесконечности. Однако надо учитывать, что простая установка, без доработок, дисков 4х100 на посадку 4х98 ни к чему хорошему не приведёт. Дело в том, что допуск при изготовлении диска не превышает 0,7-1 мм. То есть надеть диск с посадкой 4х100 теоретически можно, но это приведёт к тому, что только один болт из четырёх сядет точно по конусу. Остальные крепления просто не прожмутся до конца и, как следствие, диск сядет с перекосом, который на глаз проверить практически невозможно.

Диск с разболтовкой 4*100

Диск не приляжет привалочной плоскостью к ступице, а это приведёт к тому, что он будет иметь биение.

Систематическое биение может не только привести к тому, что единственный закрученный правильно болт быстро ослабнет, но и к мгновенному износу ступичного подшипника, а остальные болты будут ослабляться сами собой. Выход из этой ситуации есть.

Биение диска приводит к быстрому износу подшипника ступицы

Для установки диска с разболтовкой 4*100 нужно либо ставить проставку, либо устанавливать шпильки с гайками вместо болтов.

Менее надёжный вариант — установка болтов со смещённой головкой. Не совсем правильный вариант — установка шпилек, к примеру, от головки блока и гаек от Нивы, но шпильки не рассчитаны на усилие на кручение, поэтому самым надёжным вариантом будет установка проставок. Их можно выточить своими руками, либо купить готовыми.

Но и здесь нужно учитывать несколько нюансов:

1. Ширина проставки должна быть не менее 20 мм, поскольку только в этом случае мы обеспечим надлежащую прочность резьбы.
2. При этом вынос диска увеличится на тех же 20 мм, что нужно учитывать при подборе диска.
3. Диск при этом необходимо выбирать с минимальным вылетом, чтобы снять нагрузку со ступицы и как-то компенсировать разницу в выносе.

Использование болтов эксцентриков со смещенным центром Установить колесные проставки Установка шпилек с эксцентриковой гайкой

Видео об установке проставок для изменения сверловки на ВАЗ-2114

Заключение

Относитесь внимательно к замене дисков на нестандартные и помните, что самый убойный внешний вид никогда не заменит безопасность, тем более на высоких скоростях. Удачной и безопасной всем дороги!

carfrance.ru

Какие диски выбрать на автомобиль – дело эстетики и техники ВАЗ 2020

Колёсные диски

Какие диски на ВАЗ 2115 подойдут – вопрос достаточно простой для знатоков автомобильной тематики, но запросто может ввести в ступор тех, кто недавно стал автолюбителем. Выбирая диски на свой автомобиль, нужно заботиться не только о внешнем виде машины, но и о совместимости марки с теми или иными их видами. К сожалению, не любые изделия можно ставить на пятнадцатую. Как и у других машин, у неё есть свои особенности в конструкции, которые необходимо учитывать.

Для того, чтобы сделать правильный выбор, необходимо помнить о том, что автомобильные диски являются функциональной частью автомобиля и выполняют целый ряд важных задач:

1. Уплотняют шины по периметру.
2. Обеспечивают жесткость конструкции под общей массой автомобиля.

Исходя из данных задач, к дискам можно предъявить целый ряд не менее важных требований:

1. Они должны быть прочными и обязательно отбалансированными.
2. Их размер должен соответствовать размерам, заявленным в инструкции по эксплуатации машины.

Размеры изделий всегда должны четко подходить под ваш автомобиль. Такие характеристика как радиус и ширина очень важны, они не только подчеркивают внешние габариты автомобиля, но и определяют возможность их установки на ту или иную модель машины.

Размеры дисков обозначаются подобным образом: 5х13,6,5Х15 и т.д. Так, первый ряд обозначает ширину ободка диска, а второй – его диаметр. Крайне важен и вылет колеса, который обозначает расстояние между плоскостью диска и условной плоскостью, которая проходит посередине ободка. Эта величина крайне индивидуальна для каждого автомобиля, поэтому, чтобы избежать ошибок, измерять ее придется вручную.

Размеры PCD или параметры крепежных отверстий под гайки и болты в дисках не менее важная характеристика. Она измеряется в миллиметрах и указывает на величину диаметра центра крепежных отверстий. Размеры PCD также обозначают количество болтов и шпилек, которые необходимы для крепления изделия.

Что касается непосредственного выбора шин, то стоит сразу отметить, что производитель позволяет ставить на машину только колеса четырнадцатого диаметра, то если либо 185/60 R 14, либо 175/65 R 14. Пытаться поставить на данную модель, скажем, пятнадцатый диаметр не стоит, в особенности, если у машины нет подготовленной подвески.

Удачного выбора!

Рекомендуем почитать:

• Литые диски на ВАЗ 2110
• В поиске дисков на ВАЗ 2114
• Колесные диски на автомобиль Нива Шевроле
• Шторки на окна как альтернатива тонировке стекол автомобиля ВАЗ
• Светотехнические системы ВАЗ 2115
• Подбор размера шин и дисков на Ниву

Переднеприводные автомобили ВАЗ

Они получили новые диски, отличающиеся оригинальным дизайном и размером вылета (40 мм). У первых моделей обод стал намного уже (4,5J). Диаметр вентиляционных отверстий – немного больше. В наше время такие колеса превратились в «артефакт». Их с удовольствием приобретают коллекционеры старых «Жигулей».

Переднеприводной ВАЗ 2108 оснащался собственным диском, который можно было заменить только аналогом с ВАЗ 2101. Дело в том, что на других моделях конструкция имела меньший вылет.

В результате подшипники ступицы начинали испытывать большие нагрузки. Плечо обкатки становилось меньше, происходило нарушение кинематики машины, подшипники просто рассыпались.

Классификация дисков по способу изготовления

Диски для автомобилей ВАЗ 2114 могут изготовляться по разным технологиям, поэтому перед покупкой важно рассмотреть все предоставляемые варианты:

Штампованные. Это самый распространенный вариант, который сочетает в себе разные технические и практичные особенности. Низкая стоимость в сочетании с высоким качеством – это главные преимущества, которые и сделали изделия популярными на рынке автомобильной продукции для ВАЗ 2114.

Среди преимущества штампованных дисков можно выделить такие качества, которые стали основой развития широкого потребительского интереса: за счет мягкости такие диски плавно деформируются, поэтому водитель не столкнется с непредвиденным растрескиванием диска в процессе езды; учитывая то, что диски не лопаются, а гнутся, их можно легко восстановить.

Литые. На литых можно еще чаще встретить автомобили, поскольку это олицетворение долговечности, надежности, качества и привлекательности. Но придется изрядно потратиться на такую модель, поскольку, учитывая особенности технологического процесса, стоимость существенно повышается.

Высокая стоимость делает такие диски по карману не каждому покупателю, но при этом можно рассчитывать на такие положительные стороны: небольшой вес, благодаря которому облегчается ход автомобиля;

Рекомендуем: Правила пользования внешними световыми приборами и звуковыми сигналами

немного уменьшается расход топлива; существует большой ассортимент форм для возможности выбора наиболее привлекательного варианта; сохраняется целостность шины, так как она защищается от негативного внешнего воздействия.

Кованые. Такие диски создаются методом механической ковки, поэтому они отличаются цельной структурой. Как правило, это белые модели с характерными стилистическими особенностями.

Фото и технические характеристики каждого варианта – это возможность выбрать наиболее привлекательный и качественный тип для обустройства своего транспортного средства.
