Чистим форсунки на ВАЗ-2114 в домашних условиях: снимаем своими руками (+видео)

Признаки загрязнения форсунок.

При загрязнении форсунок инжекторного двигателя любого транспортного средства возникают характерные признаки неисправной работы, что обуславливает необходимость очистки форсунок двигателя. Среди этих признаков отметим:

  • Затрудненный запуск мотора, особенно с понижением уличной температуры, когда двигатель холодный;
  • Неустойчивая работа мотора на холостом ходу;
  • Ощутимые провалы при резком или плавном нажатии педали акселератора;
  • Потеря динамики разгона и мощности мотором;
  • Увеличение расхода бензина;
  • Повышение токсичности выхлопных газов СО-СН;
  • Увеличение в несколько раз детонации при наборе скорости, что является следствием повышения температуры непосредственно в камере сгорания и обеднения топливовоздушной смеси;
  • Пропуски зажигания (воспламенения);
  • Периодичные, характерные хлопки непосредственно в выпускной системе;
  • Преждевременный выход из строя датчиков, в том числе каталитического нейтрализатора, свечей зажигания и датчика кислорода (лямбда-зонда).

Следует отметить, что даже если все перечисленные выше неполадки присутствуют при эксплуатации вашей машины, то это не означает, что причина в засорении форсунок. Данные неполадки могут возникнуть по большому количеству причин – от выхода из строя какого-либо датчика (воздухомер, датчик дросселя, лямбда-зонд, РХХ) или падения давления в топливной системе (РДТ, топливный фильтр, бензонасос), до свечей зажигания.

Как Поменять Форсунки На Ваз 2114 ~ VESKO-TRANS.RU

Как поменять форсунки на ВАЗ 2114, 2115

Обычные неисправности форсунок ваз 2114, 2115:

  • — затрудненный запуск мотора;
  • – неуравновешенная работа мотора;
  • – движок глохнет на холостом ходу;
  • – завышенная частота вращения коленчатого вала на холостом ходу;
  • – движок не развивает полной мощности;
  • – рывки и провалы в работе мотора при движении автомобиля;
  • – завышенный расход горючего;
  • – завышенное содержание СО и СН в отработавших газах;

Если 1-ые 5 дефектов можно выявить при неизменном использовании автомобилем, то последние две потребуют посещения 100 и наблюдений за расходом горючего.

Форсунка в инжекторной системе распределенного впрыска представляет собой электрическое устройство, дозирующее подачу горючего под давлением во впускную трубу мотора.

Форсунка рассчитана на пробег более 150 тыс. км. Форсунки на ваз 2114 — expertvaz.ru. Лобовое стекло на ваз 2114 — luxvaz. Но ресурс может сократиться из-за заправки плохого горючего и грязного топливного фильтра. Как лучше промыть систему на всю систему охлаждения, ваз 2110.

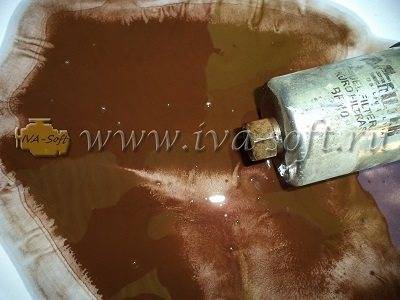

все, что вымылось в шлангах и топливной баке польется через форсунки, а поточнее, осядет в их из-за сетки фильтра.

В случае, когда вы уже точно узнали, что всю ситуацию портят форсунки, приступает к их подмене.

Подмена форсунок ВАЗ 2114, 2115 своими руками

  • Снимаем клеммы с аккумуляторной батареи.

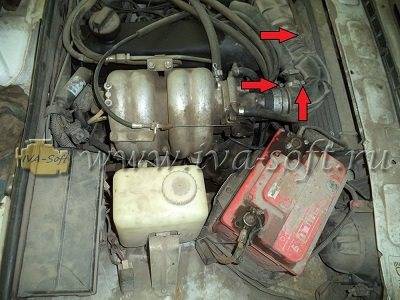

  • Снимите ресивер с впускной трубы. как снять, проверить, прочистить форсунки самостоятельно! (На примере, ваз 2114. 1.6, siemens deka) — duration 4 48. демонтаж форсунок на калине. — Duration как снять, как снять и помыть форсунки на. Доработка решетки радиатора на ваз 2110; как охлаждения на ваз 2114 радиатор охлаждения.

    Для корректности выполнения этой процедуры нужно обратится к статье, повествующей о замене прокладки впускного коллектора.

  • Снижаем давление в топливной системе.
  • Разъединяем колодки проводов, которые питают и управляют форсунками
  • Отсоединяем вакуумный шланг от регулятора давления горючего
  • Выворачиваем два винта крепления регулятора давления горючего к топливной рампе и отводим его в сторону.
  • Уплотнительные кольца регулятора давления, оставшиеся в отверстии извлекаются и подвергаются подмене.
  • Отворачиваем гайку трубки подачи горючего и отсоединяем трубку от топливной рампы. Лада.Как поменять радиатор,снятие и установка на ваз 2114. Чехлы на ваз 2114 разновидности, стоит ли покупать. Меняем уплотнительное кольцо наконечника трубки.
  • Откручиваем два болта крепления топливной рампы и вынимаем болты вкупе с шайбами

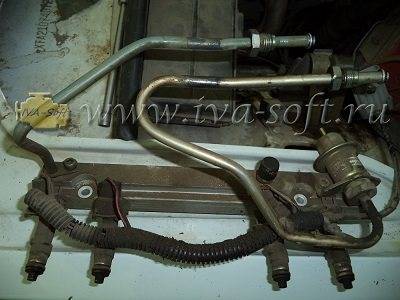

  • Снимаем топливную рампу вкупе со жгутом проводов форсунок и самими форсунками.
  • Если при снятии топливной рампы какая-либо форсунка осталась во впускной трубе мотора, поменяйте ее уплотнительные кольца и фиксатор.
  • Сборку проводим в оборотной последовательности.

Легкая установка форсунок на ваз 2114

В этом видео показана как снимать форсунки ваз 2113,2114,2115, и как промыть форсунки.Для того чтобы снять форсунки.

На этом замена форсунок ВАЗ 2114, 2115 завершена.

Предыдущие записи из категории: ВАЗ 2114

Сцепление выполняет кратковременное разъединения двигателя и трансмиссии и последующего плавного соединения для начала движения и переключения передач.

Меняем вентилятор печки ваз 2114, 2115

Замена вентилятора печки ваз 2114, 2115 может потребоваться при его полном отказе, а также, при его постоянной работе только на 3-ей скорости.

Меняем самостоятельно топливный фильтр ваз 2114, 2115

Замена топливного фильтра ваз 2114, 2115 необходимо проводить с определенной регулярностью. Производитель прописывает интервал в 10-15 тыс. км. Топливный фильтр выполняет отсеивание воды, которая образуется в результате скапливания конденсата в бензобаке, а также от мельчайших частиц грязи и мусора.

Замена задних стоек ВАЗ 2114, 2115

Причины, по которым придется провести замену задних стоек просты и известны. Как на шевроле лачетти поменять прокладку клапанной крышки?. Это либо течь масла из самих амортизационных стоек, либо пробои подвески при проезде ям. На ваз 2114 захлопнулась задняя дверь и не снаруже и не. В крайних случаях может произойти заклинивание штока амортизатора.

Замена передних стоек ВАЗ 2114, 2115

Износ передних стоек на автомобилях семейства «Самара-2», как правило, происходит быстрее, чем задних. Как снять форсунки на приоре (топливные) — фотоотчет, как снять топливную рампу и форсунки ваз 2170. Происходи это по простой причине – спереди массовая нагрузка много больше из-за расположения всех агрегатов, а также нагрузки при торможении.

Порядок снятия форсунок

Рейка и форсунки должны быть демонтированы полностью, только после этого начинают работу. Предполагается проведение следующих манипуляций:

  1. Обесточка автомобиля в полном объёме. Предполагается отсоединение клеммы с минусом от аккумуляторной батареи.
  2. Все работы проводят, если двигатель полностью остыл. Иначе травмоопасность возрастает.
  3. Верхняя часть избавляется от кожуха, который её прикрывает.
  4. Демонтаж фильтров воздуха.
  5. Трубопровод откручивают от форсунок, насосов. Поддержание высокого давления в системе предполагает, что остатки смесей стравливают до этого. Поддержка трубопроводов идёт за счёт скобов.
  6. Форсунку откручивают накидным ключом.
  7. Шайбу тоже снимают, главное – не потерять её.
  8. Штекер и фиксатор возле рампы отсоединяют полностью. Большая часть деталей отставляется.

Теми же принципами руководствуются при снятии остальных форсунок. Далее идёт промывка инжектора ВАЗ 2114.

Как почистить форсунки на ВАЗ 2114?

Топливная система двигателя с распределенным впрыском оборудована форсункой — электромагнитным агрегатом, обеспечивающим подачу топлива во впускной коллектор мотора. На бензиновых двигателях широкое распространение получила схема с применением одной форсунки на цилиндр, что позволило улучшить качество топливной смеси и повысить экономичность.

Бензиновые распылители оцениваются согласно определенным критериям:

  • Динамический диапазон работы.
  • Форма мелкодисперсной струи разбрызгивания.
  • Лаг топливной форсунки (временной отрезок открытия/закрытия форсунки).
  • Качественные показатели распыления топлива.

Ваз 2114

Неисправности, вызванные засоренностью конструкции

Топливные форсунки на ваз 2114 имеют довольно невысокую производительность. В сочетании с плохим качеством бензина на отечественных заправках, часто возникают проблемы с мотором ВАЗ, вызванные засоренностью элемента и их распылителей. Для стабильно и сбалансированной работы мотора рекомендуется контролировать состояние форсунок.

При резком воздействии на акселератор возникают провалы, на не прогретом двигателе машина плохо едет, дергается или сбрасывает обороты — некачественная работа системы.

По следующим косвенным признакам можно смело сказать, что форсунки требуют чистки, а в некоторых случаях и замену:

  1. остановка двигателя на холостом ходу;
  2. увеличенный расход бензина;
  3. мотор не выдает номинальную мощность;
  4. низкая приемистость двигателя;
  5. неустойчивая работа силового агрегата;
  6. провалы при движении.

Чистка системы ВАЗ на СТО

Выполнить чистку форсунок можно осуществить ультразвуком, отогнав свой ВАЗ на сервис. Квалифицированный специалист на хорошем оборудовании выполнит эту процедуру, что положительно скажется на дисперсности распыления, повысить производительность конструкции. Чистка на станции помогает восстановить качество распыла, что повысит экономичность двигателя, приемистость и мощность. Перечень работ, выполняемых на СТО может включать замер СО, регулировку холостого хода, снятие рейки с форсунками, замер производительности. Далее, основная процедура — чистка ультразвуком, а также замена топливного фильтра и уплотнений системы.

Форсунки на Ваз 2114

Снятие элемента

Но все это удовольствие стоит денег, а качественная работа на хорошем СТО затрат немалых. Поэтому есть альтернатива — чистка системы собственными руками

Для начала обратим внимание на особенности демонтажа форсунок

  • Для начала снимаем топливную рампу.
  • Открепляем колодку проводов (надавив на скобу).
  • Применяя отвертку отсоединяем фиксатор форсунки.
  • Извлекаем элементы.
  • Удаляем уплотнительные кольца, так как они выжаты и при обратной сборке необходимо устанавливать новые.

При демонтаже и сборке не допускается повреждение распылителей, попадание в систему. Для того чтобы установить новые форсунки на рампу нужно делать все так же, но только в обратной последовательности.

Чистка системы своими руками

Чистка конструкции без посещения вашим автомобилем ВАЗ сервиса, может выполняться двумя способами.

В первом случае необходимо предварительно купить очиститель инжектора и карбюратора, уплотнительные кольца для системы.

После извлечения форсунок со своих штатных мест, опускаем их в подходящую емкость с очистителем инжектора. Отдельно чистим РХХ с помощью спрея для карбюратора.Вокруг сопла на конструкции образован слой смолы, который необходимо аккуратно отчистить периодически промывая его спреем.

Внутреннюю очистку производим с помощью насоса и источника питания с напряжением от 3 до 12 вольт. В шланг насоса наливаем очистителя и под давлением в 6 атмосфер прокачиваем форсунку, параллельно подавая напряжение. Величина напряжения может быть поднята до 9-12 вольт до появления характерного треска.

Далее, в обратной последовательности собираем все на место, подключаем колодку и можем заводить двигатель ВАЗ.

Второй способ более экономичен, но более хлопотный. Приобретаем только жидкость для чистки карбюраторов. Спрей заливаем в шланг насоса и подсоединяем последний к системе.

Качественный спрей для карбюраторов может обеспечить отличную внешнюю читку форсунки, но придется дольше повозится чтобы оттереть и размягчить закоксованность. Далее, толчками подаем напряжение на форсунку до потрескивания и выполняем внутреннюю чистку. При установке форсунок на штатное место желательно аккуратно смазать мыльной водой новые уплотнения, что повысит герметичность.

Периодическое обслуживание и чистка топливных форсунок обеспечит устойчивую работу двигателя и экономичность эксплуатации автомобиля ВАЗ.

Как Поменять Форсунки На Ваз 2115

Как почистить форсунки на ВАЗ 2114 своими руками

Автомобиль ВАЗ 2114 обустроен инжектором, также знаком «Check engine», который и выдает проблемы в работе двигателя автомобиля.

При загорании данного значка, в целях безопасности и сохранения работы двигателя, необходимо срочно продиагностировать причину возникновения ошибки и вовремя устранить неисправность.

Но если помимо горящего значка «Check engine» есть и другие симптомы, то нужно исключить такую проблему, как забитые форсунки.

Форсунки ВАЗ 2114

Основные признаки

Итак, признаки забитых форсунок инжектора:

  • пропуски зажигания на холостом ходу,
  • двигатель работает нестабильно,
  • увеличился резко расход топлива,
  • замедленный разгон автомобиля при полном нажатии педали газа.

Почему важно определить данную неисправность? Форсунка подает топливо в систему и является ее главным элементом, следовательно, срок продления ее службы имеет большое значение на работу всего двигателя. Огромное влияние на сохранность форсунок оказывает качество топлива. Поскольку в России бензин не соответствует европейским нормам, то форсунки инжектора не служат заявленных 100-120 тыс

км. пробега. При достижении пробега более 80-100 тыс. км. форсунки необходимо менять

Поскольку в России бензин не соответствует европейским нормам, то форсунки инжектора не служат заявленных 100-120 тыс. км. пробега. При достижении пробега более 80-100 тыс. км. форсунки необходимо менять

Огромное влияние на сохранность форсунок оказывает качество топлива. Поскольку в России бензин не соответствует европейским нормам, то форсунки инжектора не служат заявленных 100-120 тыс. км. пробега. При достижении пробега более 80-100 тыс. км. форсунки необходимо менять.

Форсунки, произведенные за границей, превышают стоимость отечественных в разы, но и срок их эксплуатации возрастает.

Продлеваем срок жизни форсунок инжектора

Как же продлить срок службы форсунок? На начальном этапе при небольшом пробеге выручить могут различные специальные присадки, которые добавляют в бензобак с топливом. Их можно купить в специализированных магазинах, на автомобильных рынках и развалах.

Как прокачать тормоза на автомобилях ваз 2101-2107? Приложена инструкция к тому как это сделать. Стоимость присадок невелика. Как поменять ремень на ауди. Такой способ хорош, если вы его проделываете регулярно, и он сможет продлить срок службы форсунок, но полностью их не очистит.

Некоторые автолюбители, наоборот, против применения химии, считая, что присадки еще больше засоряют инжектор.

Чистить форсунки рекомендуется каждые 40 тыс. км пробега. Услуги по очистке оказывают многие автомастерские. Как заменить форсунки на газовой плите. Как установить развал схождение на ваз схождения колес, так как от сделать самому в. Как поменять форсунки на газовой.

Стоимость начинается от 1500 рублей, и процедура делается на специальном оборудовании с помощью ультразвука. Но в целях экономии времени и денег можно провести эту процедуру самостоятельно. Очистка форсунок ваз 2114 своими руками не представляет трудности даже для новенького.

Но для начала нужно найти работоспособность форсунок инжектора. Если есть подозрение на эту неисправность, то, как проверить форсунки ваз 2114? Многие автовладельцы делают это на особом щите, но брать его для редчайшей диагностики не имеет смысла.

В данной статье мы поведаем о проверке без дополнительных приспособлений.

Хочешь более тщательно выяснить о том как поменять топливную форсунку

на инжекторныхВАЗ 2108-ВАЗ 21099?

Как снимать форсунки ВАЗ 2114,2115 /Как помыть форсунки ВАЗ 2114,2115

В этом видео показана как снимать форсунки ваз

2113,2114,2115 , и как промытьфорсунки .Для того чтобы снятьфорсунки .

ФОРСУНКИ

Форсунки на ВАЗ 2114 представляют собой электромагнитное устройство, в котором при наличии импульса в электрической составляющей открывается клапан, и распыленное горючее под давлением впрыскивается в цилиндр ДВС. В зависимости от величины импульса клапан открывается в большей или меньшей степени, тем самым дозируя подачу.

На модели 2114 могут устанавливаться распылители топлива разных производителей, соответственно, и стоимость форсунок тоже может отличаться. Фирмы-производители и стоимость (диапазон цен по РФ):

  • GM (1300 – 1400 руб.),
  • BOSCH (1000 – 1200 руб.),
  • SIEMENS (800 – 1400 руб.).

Статья в тему: Ошибки датчика фаз на ВАЗ 2114: выявляем неисправности, проверяем и заменяем датчик

На автомобиль ВАЗ 2114 (2115) устанавливаются моторы объемом 1,5 и 1,6 л (8-ми и 16-ти клапанные), поэтому и производительность форсунок необходимо подбирать в зависимости от типа двигателя. При неправильном выборе может увеличиться расход топлива или ДВС потеряет мощность. Какие форсунки лучше поставить на ВАЗ 2114? Здесь следует ориентироваться на маркировку детали. К примеру, BOSCH 0 280 158 502 подходит только на мотор 1,5 л 8-клапанный. По производителю трудно что-то сказать, качество всей продукции примерно одинаковое.

ПРИЗНАКИ НЕИСПРАВНОСТИ

Есть определенные признаки забитых форсунок инжектора:

  • Провалы в работе двигателя, дергание;
  • Большой расход бензина;
  • Неустойчивая работа мотора на холостых оборотах.

И, если форсунки «льют», ДВС может вовсе не заводиться. Чтобы наладить работу двигателя, следует почистить форсунки на ВАЗ 2114.

СНЯТИЕ

Рассмотрим, как снять форсунки на ВАЗ 2114 (конечно, все делается на незаведенном двигателе, и не помешает отсоединить клеммы аккумулятора). Для этого нам понадобится набор комбинированных ключей, шестигранник, отвертки и плоскогубцы:

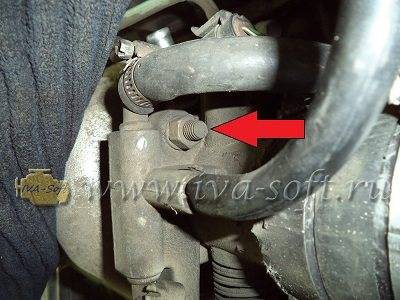

  1. Сбрасываем давление в системе. На рампе сзади есть под колпачком клапан. Отворачиваем колпачок, и тонкой отверткой или стержнем нажимаем на клапан.
  2. Снимаем патрубок воздушного фильтра;
  3. Отсоединяем топливопроводы (подающий и «обратку»);
  4. От форсунок отсоединяем электрические разъемы. Разъемы на защелках, снять их просто;
  5. Отворачиваем два болта крепления рампы (или ключ на 10, или шестигранник):
  6. Демонтируем топливную рейку.

Отодвигаем фиксатор и достаем форсунку Форсунка из рампы извлекается очень просто – нужно в сторону отодвинуть фиксирующую шайбу и вытащить форсунку, применив небольшое усилие.

ЗАМЕНА

Замена форсунок при снятой топливной рампе производится элементарно – старую деталь вынимаем, новую устанавливаем и фиксируем пружинистой разрезной шайбой. Затем устанавливаем топливную рампу на место. Поменять форсунку очень просто.

ПРОВЕРКА

Перед чисткой не помешает проверка форсунок на ВАЗ 2114, неплохо сначала убедиться в их неработоспособности. Проверку выполняют на снятой топливной рейке, для этого существует специальный стенд, такими стендами оборудованы многие современные автосервисы.

Статья в тему: Замена шруса на ВАЗ 2114 и наружнего пыльника

Можно проверить каждую отдельно снятую форсунку, подав на нее питание и подсоединив к входу резервуар с топливом. Во время подачи напряжения клапан должен сработать, и бензин брызнуть из распылителя. Но проверка здесь условная, производительность определить практически невозможно.

Еще более сомнительна затея с мерными стаканами, которая часто описывается на ресурсах в интернете. Допустим, во всех стаканах бензин наполнился в одинаковом объеме. А как тогда определили производительность при простой прокрутке стартером? Ведь двигатель работает на разных оборотах, а неисправная форсунка обычно переливает бензин в зависимости от подающего на нее напряжения. А если неисправна электрическая часть?

Признаки неисправностей форсунок

Эксплуатация автомобиля с забитыми или неисправными элементами впрыска топлива становится неэкономичной и некомфортной. Конкретно в модели 2114 эти элементы не часто выходят из строя, но все же требуют внимания для обеспечения бесперебойной работы в дальнейшем. Самостоятельно определить неисправность этих деталей впрыска можно по следующим признакам:

  1. Затруднение запуска двигателя. Несвоевременное поступление топлива в цилиндры или его полное отсутствие делает невозможным нормальный запуск мотора. Забитые каналы форсунок или отказ одной из них отчетливо проявляется в затрудненном пуске двигателя.
  2. Провалы при попытке разгона. Отказ даже одной форсунки серьезно сказывается на недоборе мощности. Также при езде с такой неисправностью повысится расход топлива.
  3. Хлопки выпускной системы при езде из-за неправильного процесса сгорания в цилиндрах.
  4. При минусовой температуре отказ форсунки выражается в трудном запуске автомобиля.
  5. Внезапный выход из строя датчика кислорода (лямдба-зонда) – также указывает на проблемы в системе впрыска топлива.

Перечисленные признаки неисправности форсунок ВАЗ 2114 в редких случаях указывают на другие проблемы, поэтому довольно точно позволяют определить проблему в работе форсунок.

Топливная рампа на восьмиклапанной версии двигателя снимается довольно просто, но все же требует определенного времени. Желание сэкономить время порождает у владельцев «четырок» вопрос, как проверить форсунки не снимая с двигателя на ВАЗ 2114 (8 клапанов). Методов такой проверки существует несколько, поэтому далее рассмотрим основные варианты самостоятельной диагностики.

Как восстановить работоспособность двигателя ВАЗ-2114: советы экспертов

Эксперты автомобильного ремонта рекомендуют автомобилистам воспользоваться несколькими советами по восстановлению функционирования двигателя ВАЗ-2114, который троит.

Первый совет: проверьте и замените электронный блок управления.

Второй совет: проверьте и замените датчик кислорода.

Третий совет: проверьте функциональность датчика положения коленвала. Это можно сделать, воспользовавшись электронным блоком управления. Данный прибор выдаст ошибку, если датчик положения коленвала будет в неисправности. Значит, придется его заменить на новый.

Четвертый совет: проверить и заменить катушку зажигания.

Пятый совет: проверить и заменить воздушный фильтр.

Шестой совет: проверить правильное размещение ремня ГРМ.

Как видим, практически каждый совет содержит в себе два этапа – проверки и замены какой-нибудь детали, связанной с правильным функционированием двигателя ВАЗ-2114. Поэтому проще всего будет сразу выделить несколько часов своего времени, чтобы вплотную заняться поиском проблемы его троения. Хотя оптимальный вариант, но более дорогостоящий, – доверить проверку квалифицированным специалистам сервисного центра, которые найдут решение имеющейся проблемы гораздо быстрее.

Признаки засорения форсунок

Вам будет интересно:Система охлаждения ЗМЗ-406: принцип работы

Существует несколько симптомов, которые явно говорят о том, что форсунки забились и нужно их чистить:

  • Пропуск зажигания при работе двигателя в режиме холостого хода.
  • Нестабильная работа мотора.
  • Разгон машины происходит медленнее, нежели обычно. Динамика не улучшается даже при полном нажатии на педаль акселератора.

Как вы понимаете, форсунки – это именно те элементы, которые подают в коллектор топливную смесь под определенным давлением. И от их работы напрямую зависит то, как будет функционировать двигатель и все остальные его системы. Менять форсунки не стоит, если, конечно, не сгорели их обмотки. Как правило, помогает в большинстве случаев простая чистка.

Пошаговый порядок проверки форсунок

Когда работе демонтированной рампы ничего не мешает, вновь подсоединяем к ней колодку питания и трубки для подачи бензина. Не забываем и про минусовую клемму АКБ.

Когда все подключено и готово к проверке, фиксируем рампу с форсунками так, чтобы под них можно было подставить четыре мерных ёмкости одинакового объёма
Это необходимо для того, чтобы замеры были сделаны максимально точно.
Далее, лучше всего попросите помощника сесть на водительское место, а при невозможности закрепите неподвижно рампу и самостоятельно заведите мотор.
Во время того, как стартер будет «крутить» двигатель, обращайте внимание на то, чтобы форсунки работали одинаково в такт, а топливо распылялось равномерно. При проведении подобной диагностики, очень хорошо визуально видно, какая из четырёх форсунок «сопливит», либо совсем не работает.
Заметно, как одна из форсунок работает не так как другая.

Когда мерные ёмкости заполнены до необходимого уровня всё станет предельно ясно и понятно
И при выявлении подобных фактов, следует заменить форсунку, так как её промывка может принести лишь временный результат, после чего неполадки в работе могут наблюдаться вновь.
Проверка заканчивается через некоторое время после отключения форсунок.

Также после окончания диагностики обождите некоторое время, для того, чтобы посмотреть на то, насколько эффективно форсунки сохраняют свою герметичность

Это важно потому как во время простоя автомобиля, часть топлива может просто капать в цилиндры, а его избыток может негативно сказаться на состоянии двигателя в целом.
Осмотрите каждую форсунку на наличие каких-либо внешних дефектов, целостность уплотнительных колец и колодки питания.

Порядок проверки питания форсунок

  • Первым делом отключаем все колодки от форсунок.
  • Затем, подключаем к заранее рабочей колодке два провода, другим концом которых подносим к «нерабочей» форсунке.
  • Далее включаем зажигание и если форсунка заработала, это значит необходимо заменить нерабочий элемент электрической цепи-колодку, а если нет, то замене подлежит только форсунка.

Неисправности сопротивления

  • Для того, чтобы провести диагностику обмотки форсунок необходимо отключить минусовую клемму с АКБ и все колодки питания форсунок.
  • Далее, замыкаем щупы мультиметра к контактам форсунок и меряем их сопротивление.

    Значения в пределах нормы.

  • Рабочие показатели должны составлять от 11 до 15 Ом, если они существенно увеличены или уменьшены, форсунку также необходимо поменять.

Это интересно: Самостоятельно снимаем фары с Порше Кайен

Снятие и промывка форсунок

В данной статье я опишу процесс снятия форсунок на автомобиле ВАЗ-2107. Хозяин жаловался на троение и неровную работу двигателя при работе на бензине. После проведения диагностики было выявлено, что забиты форсунки. Автомобиль дополнительно оборудован газовым оборудованием 2-го поколения, так называемой «хлопушкой». В связи с этим вид на фотографиях может немного отличаться от Вашего (наличие «хлопушки», эммулятора форсунок и т.д.). На рис. 1 показан внешний вид подкапотного пространства обслуживаемого автомобиля.

Приступаем. Откручиваем хомуты крепления воздушного патрубка используя «крестовую» отвертку или «головку» на 7 мм.

Снимаем патрубок.

Снимаем фиксатор тросика газа используя «плоскую» отвертку, аккуратно его поддевая.

Открывая дроссельную заслонку, снимаем тросик газа.

Откручиваем крепление тросика газа используя «головку» на 10 мм.

Откручиваем топливопроводы двумя рожковыми ключами на 17 мм. Откучиваем крепление трубок «крестовой» отверткой.

Снимаем вакуумный шланг с регулятора давления топлива.

Снимаем шланг вакуумного усилителя тормозов, раскручивая хомут «плоской» отверткой.

Откручиваем две гайки крепления дроссельного узла используя «головку» на 13 мм. Снимаем его, придерживая шайбы на шпильках, и отодвигаем в сторону.

Откручиваем гайки крепления впускного коллектора используя «головку» на 13 мм. Убираем шайбы.

Снимаем крепеж топливопроводов

Снимаем впускной коллектор и убираем его в сторонку.

Откручиваем болты крепления топливной рампы шестигранником на 5 мм.

Снимаем разъем жгута форсунок, слегка потянув фиксатор на себя.

Вытаскиваем рампу вместе с форсунками. Если форсунки плотно сидят на колечках, то можно аккуратно поддеть рампу «монтировкой».

Снимаем жгут форсунок, нажимая на фиксаторы на разъемах.

Снимаем фиксаторы форсунок, сдвигая их в сторону по топливной рампе.

Вытаскиваем форсунки. Для этого, пошатывая, тянем их на себя.

Мы видим ржавчину как в самих форсунках, так и в топливной рампе. Человека где-то заправили бензином с водичкой.

Если Вы будите устанавливать новые форсунки, то следующие несколько шагов можно пропустить. В противном случае, отмываем кисточкой в бензине грязь на форсунках. Промываем их в ультозвуковой ванне. Проверяем в стенде для проверки форсунок на производительность и подтекание.

Устанавливаем новые уплотнительные колечки на форсунки, предварительно сняв старые, поддевая их отверткой.

На нижнюю часть форсунки лучше одевать колечко из резины коричневого цвета, она более термостойкая и прослужит гораздо дольше. Если состояние старых колец хорошее, то лучше оставить их, так как качество новых оставляет желать лучшего.

При необходимости заменяем форсунки на новые. Покупать необходимо по номеру на форсунке. В нашем случае Bosh 0 280 158 502.

Отмываем топливную рампу бензином или очистителем карбюратора Abro и продуваем сжатым воздухом .

Перед установкой форсунок в топливную рампу колечки на форсунках необходимо чем-нибудь смазать, например WD-40. Это помогает не повредить колечки при установе.

Устанавливаем фиксаторы форсунок на место

Обратите внимание, четвертая форсунка устанавливается разъемом в обратную сторону

Одеваем жгут форсунок. Устанавливаем форсунки на место, так-же смазав колечки WD-40.

Перед разборкой мы обратили внимание, что «хлопушка» и дроссельная заслонка очень грязные

Сейчас самое время помыть дроссельный узел, регулятор холостого хода (РХХ) и газовую «хлопушку» .

Далее собираем все в обратной последовательности, но учитываем некоторые моменты. Не забываем одеть шлангочку на регулятор давления топлива.

Смотрим на состояние прокладки дроссельного узла, при необходимости заменяем новой.

Устанавливаем новые уплотнительные колечки бензопроводов.

Обязательно меняем топливный фильтр. Для автомобилей ВАЗ существуют фильтры старого (на «закрутках») и нового (на «защелках») образцов. В нашем случае установлен фильтр старого образца.

Для снятия топливного фильтра сначала откручиваем топливопроводы, используя рожковый ключ на 17 мм, придерживая корпус фильтра рожковым ключом на 19 мм. Затем откручиваем сам фильтр «головкой на 10 мм.»

Вот что выливалось из фильтра в нашем случае.

Устанавливаем новый топливный фильтр и уплотнительные колечки бензопровода. Не забываем учитывать направление, указанное стрелочкой на корпусе топливного фильтра.

Затягиваем топливопроводы, не переусердствуя и придерживая их, исключая подрезание топливных колечек.

Проверяем не осталось-ли у нас лишних запчастей ;). Запускаем двигатель и проверяем нет-ли подтекания топлива и подсоса воздуха.

Самостоятельная проверка форсунок

Начнем с того, что автомобильные форсунки делятся на несколько типов, из которых в разное время широкое применение нашли два вида: механические форсунки и электромагнитные (электромеханические) инжекторы.

Электромагнитные форсунки имеют в основе специальный клапан, который осуществляет открытие и закрытие форсунки для подачи топлива под воздействием управляющего импульса ЭБУ двигателем. Механические форсунки открываются в результате роста давления топлива в форсунке. Добавим, что на современных авто зачастую устанавливаются электромагнитные устройства.

Чтобы проверить форсунки своими руками без снятия с машины можно воспользоваться несколькими способами. Наиболее простым и доступным способом, который позволяет быстро проверить инжекторные форсунки не снимая их с машины, является анализ шумов, издаваемых двигателем в процессе работы.

Подведем итоги

При выборе метода промывки инжектора и форсунок без снятия своими руками делаем ставку на тот вариант, который больше подходит именно вам. Выбор в пользу того или иного способа остается за самим автолюбителем. Каждый из них прекрасно справляется со своей задачей. Однако следует еще раз остановиться на нескольких важных моментах.

Заливать чистящее средство в топливный бак следует каждый раз при замене моторного масла, и только в мерах профилактики, чтобы избежать пагубных последствий, которые возникают при неисправностях системы питания бензиновых двигателей. При явных признаках неисправности этот вариант может даже навредить, усугубив проблему еще сильнее.

Второй же вариант более эффективен, но и он не всегда спасает водителя. Порой все ровно приходится тратить как время, так и деньги на демонтаж, чистку или замену форсунок. Поэтому, чтобы не доводить ситуацию до критической, соблюдайте соответствующие профилактические меры. Чтобы обеспечить вашему инжектору долгую и бесперебойную службу.

Новые статьи

  • Чем смазать замки дверей автомобиля, чтобы не замерзали зимой? Выбираем лучшее средство
  • Во сколько обойдется замена прокладки головки блока цилиндров? Давайте разберемся

Предыдущие статьи

  • Когда менять масло в автоматической коробке передач? Важные моменты, которые нужно знать
  • Можно ли смешивать антифриз разных цветов и марок в системе охлаждения автомобиля?
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
