Схема двигателя ваз-2112 16 клапанов в картинках с пояснениями

Для чего необходима электросхема ВАЗ-2110?

При замене или ремонте инжектора с 8 клапанами схема электрооборудования выполняет роль своеобразного путеводителя, с помощью которого можно разобраться со всеми нюансами в процессе подключения конкретных деталей проводки. Кроме того, электросхема ВАЗ-2110 при использовании инжектора с 8 клапанами позволяет понять функционирование всех устройств электропроводки.

На схеме клапаны инжектора расположены равномерно, при этом сама система представляется в виде 2-ух сочетающихся компонентов:

  • Распределитель топлива;
  • Электрооборудование для системы управления зажиганием.

Также на схеме с 8 и 16 клапанами указывается расположение электронного блока, с помощью которого координируется работа приведенных выше 2-ух систем. Резервное оборудование, в свою очередь, защищает электропроводку от перегрузок и повышает эффективность эксплуатации всей инжекторной системы.

Обозначенные цифрами на схеме элементы приведены ниже:

1 – блок-фара 35 – выключатель освещения приборов
2 – датчики износа колодок передних тормозов 36 – выключатель зажигания
3 – выключатель света заднего хода 37 – монтажный блок
4 – электродвигатель вентилятора системы охлаждения двигателя 38 – выключатель клапана рециркуляции
5 – звуковой сигнал 39 – контроллер отопителя
6 – моторедуктор блокировки замка правой передней двери 40 – выключатель аварийной сигнализации
7 – реле включения электростеклоподъемников 41 – лампа освещения рычагов управления отопителем
8 – предохранитель на 8 А 42 – лампа освещения вещевого ящика
9 – стартер 43 – выключатель лампы освещения вещевого ящика
10 – аккумуляторная батарея 44 – прикуриватель
11 – генератор 45 – блок индикации бортовой системы контроля
12 – электродвигатель омывателя ветрового стекла 46 – лампа освещения пепельницы
13 – датчик уровня омывающей жидкости 47 – выключатель сигнала торможения
14 – моторедуктор блокировки замка левой передней двери 48 – моторедуктор блокировки замка левой задней двери
15 – переключатель электростеклоподъемника левой передней двери 49 – переключатель электростеклоподъемника левой задней двери
16 – датчик уровня охлаждающей жидкости 50 – моторедуктор электростеклоподъемника левой задней двери
17 – моторедуктор очистителя ветрового стекла 51 – розетка для переносной лампы
18 – клапан рециркуляции 52 – часы
19 – микромоторедуктор привода заслонки отопителя 53 – моторедуктор электростеклоподъемника правой задней двери
20 – электродвигатель отопителя 54 – переключатель электростеклоподъемника правой задней двери
21 – выключатель замка багажника 55 – моторедуктор блокировки замка правой задней двери
22 – переключатель электростеклоподъемника правой передней двери 56 – боковой указатель поворота
23 – моторедуктор электростеклоподъемника правой передней двери 57 – выключатель контрольной лампы стояночного тормоза
24 – блок управления системы блокировки замков дверей 58 – датчик ремня безопасности водителя
25 – дополнительный резистор электродвигателя отопителя 59 – плафон направленного света
26 – датчик уровня тормозной жидкости 60 – плафон освещения салона
27 – моторедуктор электростеклоподъемника левой передней двери 61 – датчик температуры воздуха в салоне
28 – переключатель наружного освещения 62 – выключатель в стойке передней двери
29 – комбинация приборов 63 – выключатель в стойке задней двери
30 – выключатель заднего противотуманного света 64 – наружный задний фонарь
31 – контрольная лампа противотуманного света 65 – внутренний задний фонарь
32 – контрольная лампа обогрева заднего стекла 66 – фонари освещения номерного знака
33 – выключатель обогрева заднего стекла 67 – фонарь освещения багажника
34 – подрулевой переключатель

Схема электрических проводов и предохранителей дает понимание всей работы инжекторной системы, а также показывает конкретное положение каждого из элементов. На ней располагаются следующие элементы:

  • Центральная форсунка. Выполняет роль распределителя подачи топлива в систему. Здесь же находится специальный тип топливного регулятора, который работает как датчик и следит за тем, чтобы показатели подачи топлива не выходили за пределы нормированных рамок.
  • Мембранный регулятор. Следит за давлением топлива в системе зажигания и удаляет его излишка обратно в корпус бака.

Установка поршней в гильзы

После установки колец можно вставлять поршня в гильзы цилиндров. Для этого стягиваеи поршневые кольца хомутом. Устанавливаем в нижнюю головку шатуна вкладыш. Таким образом, чтобы замок на вкладыше попал в углубление постели головки шатуна. Вставляем шатуны с поршнем в гильзу до упора хомута. Учитывая при этом направление поршня, и легкими ударами, желательно используя при этом деревянный брусок, осаживаем поршень в гильзу.  Направляя нижнюю головку шатуна в шатунную шейку коленчатого вала. После того как шатун упёрся вкладышем в колен вал. Устанавливаем шатунный вкладыш в крышку шатуна, Одеваем крышку на шпильки. При этом обязательно нужно учитывать, чтобы вкладыши на шатуне и крышке были расположены по отношению друг к другу замок к замку.

Притягиваем крышку гайками в два этапа .Окончательную затяжку необходимо произвести при помощи динамометрического ключа с усилием 42,32-53.51 Н*м. Таким же образом устанавливаем остальные поршня. Постоянно помня о их направлении по отношению к двигателю.

Особенности блока цилиндров двигателя 2111 (инжектор, 8 клапанов)

Прежде всего, отличить блок цилиндров модели 2111 от блока 21083 можно по дополнительным отверстиям, используемым для крепления кронштейна генератора, а также модуля зажигания и детонационного датчика.

Отверстия под болты для монтажа головки блока имеют размер резьбы М12 х 1,25. Высота блока, если за эту величину брать расстояние от оси коленвала до площадки, на которую устанавливается ГБЦ, составляет – 194,8 см. Исходный диаметр цилиндра равен 82 мм, но ремонтную расточку можно проводить на 0,4 мм или же на 0,8 мм. Предельный износ «зеркала» (поверхности) цилиндра не должен быть больше 0,15 мм.

В двигателе 2111 установлен коленвал мод. 2112-1005015. По своим посадочным местам он идентичен валу 2108, но его противовесы имеют больший размер, и кроме того, они прошли дополнительную заводскую обработку, в результате которой удалось добиться значительного снижения вибрации при вращении, а также повысить его общую надежность.

Конструкция

Хочется отметить, что данный силовой агрегат устанавливали на многие автомобили. Он не требует большого внимания во время обслуживания и затрат во время ремонта.

  1. В основе лежит простой четырёхцилиндровый двигатель 2110, оснащенный системой непосредственного впрыска. Последняя позволяет впрыскивать топливо в каждый цилиндр мотора, чтобы вырабатывать максимальную мощность. Материал довольно простой, высокопрочный чугун с добавлением некоторых элементов. Такая комбинация позволяет получать очень прочную конструкцию, выдерживающую удары и перепады температур.
  2. Охлаждение выполнено по всему блоку, равномерно. Такой ход полностью исключает перегрев силового агрегата и выход его из строя.
  3. Что касается рубашки охлаждения, то она немного открыта в сторону головки блока и цилиндров. Нижняя часть блока оснащена опорами подшипников коленчатого вала, которые имеют специальные крепления.
  4. Сам коленчатый вал изготовлен из высококачественного чугуна. Это сделано неслучайно, ведь только чугун способен выдерживать колоссальные температуры и нагрузки. Ни один другой материал не может выдать такой результат. Все шатунные вкладыши смазываются через масляные клапаны, которые просверлены по всей длине коленчатого вала. Это очень удобно и практично, особенно в летний период времени.
  5. Также силовой агрегат имеет систему уменьшения вибраций. Она представляет собой несколько десятков противовесов, расположенных на коленвале. За счет этого мотор 2110 не будет вибрировать во время передвижения.
  6. В передней части коленчатого вала можно заметить масляный насос с зубчатым шкивом ремня газораспределительного механизма. В задней части располагается маховик из качественного чугуна.
  7. Все шатуны выполнены из качественной стали при помощи ковки. К небольшой особенности можно отнести крышки на головках. В нижней части располагается вкладыш, а в верхней запрессованная втулка.
  8. Все поршни оснащены тремя кольцами: два для компрессии, один маслосъемный. Что касается материала поршней, то это простой алюминий.
  9. На днище конструкторы сделали специальные углубления для камеры сгорания. Сверху на все это устанавливается головка блока цилиндров, изготовленная из сплава стали и алюминия. За счет этого мотор 2110 получается очень прочным и практичным.
  10. В нижней части блока цилиндров можно обнаружить специальные каналы, предназначенные для циркуляции охлаждающей жидкости.
  11. К небольшой особенности двигателя ВАЗ 2110 относится то, что распределительный вал располагается в верхней части силового агрегата на опорах. Для уменьшения износа деталей их подвергают термообработке. Благодаря этому детали не будут терять своих свойств во время долгой работы.
  12. Также хочется отметить, что 8-ми клапанный двигатель имеет сразу два клапана на цилиндр: впускной и выпускной. Они позволяют топливной смеси заходить и выходить из цилиндра, тем самым совершая рабочие циклы. К тому же они оснащены специальными пружинами. Это очень удобно и практично. К тому же двигатель от ВАЗ 2110 получает хорошую мощность и крутящий момент.
  13. Направляющие втулки и все клапаны полностью запрессованы в головку цилиндров.
  14. Распредвал приводится в действие простым зубчатым ремнем от коленвала.
  15. Отдельно хочется сказать про систему охлаждения двигателя ВАЗ 2110. Дело в том, что здесь установлен довольно мощный электровентилятор, включающийся при температуре 115 градусов. Отключается он при охлаждении силового агрегата до 95 градусов.
  16. Система питания оснащена следующими узлами:
  • Бак для топлива;
  • Топливоподкачивающий насос;
  • Фильтр для воздуха;
  • Топливопровода;
  • Сам карбюратор.

Стоит отметить, что топливный насос располагается на самой головке цилиндров и приводится в движение за счет толкателя от эксцентрика к распредвалу. Вся электроника такого рода автомобилей зациклена на простом контроллере. Простыми словами, электронном блоке управления.

Из технического паспорта видно, что система смазки имеет комбинированную систему:

  • При помощи разбрызгивания;
  • Под высоким давлением.

Такая система позволяет уберечь силовой агрегат и механизмы от поломки и плохого смазывания. Все механизмы будут получать достаточное количество масла, что очень хорошо. Вам не придется переживать по этому поводу. Двигатель ВАЗ 2110 16 клапанов отличается хорошей долговечностью и простотой в обслуживании.

Особенности конструкции

Новый вариант двигателя ВАЗ 2112 с повышенной мощностью создавался компанией АвтоВаз совместно со специалистами Порше и Дженерал Моторс.

Мотор 2112 имеет такие конструктивные изменения:

  • для выпускного тракта создан собственный привод; впускные клапаны регулируются кулачками своего распредвала впускной трубы;
  • созданы стальные шатуны длиной 121 мм;
  • выполнены отверстия в блоке приборов под навесное оборудование;
  • улучшены: распределительный механизм, узел блока цилиндров, коленчатый вал, система смазки, свечи зажигания, крутящий момент, максимальная скорость ДВС;
  • созданы специальные гидротолкатели, которые избавили владельцев от периодической регулировки клапанов и выбора их номера;
  • улучшен контроль рабочей температуры топлива в ДВС;
  • выполнена плавающая посадка поршня;
  • внутри ГБЦ созданы маслоканалы.

Неисправности и ремонт двигателя ВАЗ 2112

Двигатель ВАЗ 2112(21103) это качественная эволюция мотора ВАЗ 2111, но уже с 16 клапанами вместо 8 и давший начало серии вазовских шеснарей, которые выпускаются до сегодняшнего дня, уже в виде приора мотора. Основные отличия двигателя 2112 от 2111 в использовании 4 клапанов на цилиндр, 2 распредвала, это позволяет двигателю за один раз подать больше топливо-воздушной смеси в камеру сгорания и быстрее отвести отработавшие газы в выпускной канал. До 3 тыс. об/мин двигателя работают примерно одинаково, после 3 тыс. 16V становится намного динамичней. При этом расход топлива ниже чем на 8 клапанном 2111. Двигатель ВАЗ 2112 1,5 л. инжекторный рядный 4-х цилиндровый с верхним расположением распределительного вала, газораспределительный механизм имеет ременный привод. Блок цилиндров 2112, такой же как на 21083 , но с измененными креплениями под ГБЦ и допольнительми маслоканалами для коренных подшипников, на блоке под термостаторм выбит номер двигателя ваз 2112. Нормальная рабочая температура двигателя 2112 — 90 градусов. Ресурс двигателя 2112, по данным завода изготовителя составляет 150 тыс. км, на практике моторы ходят более 250 тыс.км. Обратная сторона медали — двигатель ВАЗ 2112, при обрыве ремня ГРМ гнет клапана. Проблема решается установкой поршней от 124 мотора, при этом несколько лошадиных сил неизбежно потеряем. В случаем нежелания терять мощность, нужно постоянно контролировать состояние ремня. Для этого прислушиваемся к звукам доносящимся с привода, ролики обычно начинают пищать на холодную, потом шуршать, после чего разрушаются. Помпа начинает течь (ремень будет в охлаждающей жидкости). Сальники валов текут (ремень в масле). Валы изнашиваются — ремень начинает сползать в сторону и тереться о реборду ролика (скрежет на холодную). Также ремень может сползать из-за кривых роликов. Проблемы и неисправности: троит двигатель 2112 или подтраивает — меряйте компрессию, в норме?Проверяйте модуль зажигания, высоковольтные провода и свечи, это основные проблемы в данном случае. Плавают обороты двигателя ваз 2112 1.5, под подозрение должны попасть: дроссельная заслонка(прочистить), регулятор холостого хода, датчике положения коленвала, датчик положения дроссельной заслонки(проверять, менять)не то? Тогда виноват ДМРВ. Следующая неисправность, на холостом ходу и при движении(при переключении передачи) глохнет двигатель 2112, проблема в загрязненной дроссельной заслонки, или в РХХ (регуляторе холостого хода), возможно ДПДЗ (датчик положения дроссельной заслонки). Смотрим дальше, двигатель 2112 не заводится в чем причина? Первое это стартер и АКБ, второе система зажигания, третье система питания, если не слышно работы бензонасоса проверяйте его питание, все хорошо? Проверьте давление в системе подачи топлива. Очередная неисправность, не греется двигатель ваз 2112 или плохого греется до рабочей температуры, термостать умер, меняйте и катайтесь без проблем. Что дальше, слышен какой то шум стук в двигателе ваз 2112? Почти всегда проблема в гидрокомпенсаторах. Если же они не при чем, тогда низкое или слишком большое давление масла либо стучат шатунные или коренные подшипники, могут стучать и поршни. В данном случае лучше съездить на диагностику в сервис. На диагностику лучше ехать и в случае когда плохо тянет двигатель ваз 2112, здесь нужно мерять давление топлива в рампе, возможно дело в форсунках, возможно фильтры засорились, а может банально сцепление приехало. Это еще не все:) Ощущается вибрация двигателя ваз 2112? Проблема в: регуляторе холостого хода, высоковольтных проводах, свечах, ламбдазонде, регуляторе напряжения, засорились форсунки, неправильно выставлен угол опережения зажигания. Список приличный, чтоб не гадать и терять время впустую, едем на диагностику.

Эксплуатационные характеристики агрегата

Инжектор — устройство, осуществляющее смешение потоков воздуха и топлива в соотношении 14 к 1. Чем точнее это происходит, тем выше мощность двигателя транспортного средства. Ходовые показатели «железного коня» зависят от соотношения атмосферного давления окружающего воздуха и вакуума. Оптимизировать впрыск топлива помогают датчики, контролирующие параметры двигателя ВАЗ 2112 и 2110.

На впускном коллекторе расположена рампа, где локализована смесь воздуха и топлива. Перекачку из топливного бака производит топливный насос, работающий на электрическом приводе. В идеальном состоянии двигатель ВАЗ 2112 характеризуется герметичностью, обеспечивающей надлежащий уровень давления в системе. Второй важный элемент системы — заслонка дросселя.

При нормальных условиях упомянутый элемент отвечает за количество подаваемого в двигатель ВАЗ 2110 бензина. Система подачи топлива включает в себя:

  • бензиновый насос, который приводится в движение ротором двигателя;
  • бак;
  • фильтр;
  • трубки;
  • рампу в моторе;
  • гибкие патрубки;
  • дроссельный узел;
  • схему датчиков (расположены между фильтром и дросселем).

Понять, чем именно отличается двигатель ВАЗ 2110 и более поздней модели с инжекторной системой впрыска, можно только при детально осмотре. С конструктивной точки зрения новая и стая формы «сердца» автомобиля не имеют различий. Несовпадения проявляются на уровне небольших деталей. К примеру, двигатель ВАЗ 2112 или 2110 имеет ровно 8 клапанов. Не стоит упускать из поля зрения термостат.

Инжекторный мотор характеризуется наличием большого количества деталей, часто выходящих из строя. Именно во время профилактических осмотров в обязательном порядке проверяется термостат с инжекторной формой впрыска топлива. Если регулярный осмотр мотора не проводится, то повышается вероятность длительного простоя из-за поломки.

Модификации

Рассмотрим модели двигателей внутреннего сгорания. Сначала была создана базовая конструкция мотора ВАЗ 2112 15 16v. В этой модели внутри блока и ГБЦ имеется свободное пространство, что является недостатком, поэтому после выпуска первой модели двигателя 21120 стали выпускать другие усовершенствованные модификации. В модели 21124 сделали увеличение мотора до 89 л.с. и повышения объема ДВС до 1,6 л.

В модели 21126 осуществлено улучшение конструкции мотора, в результате чего двигатель приобрел объем 1,6 л, а силовой показатель конструкции был доведен до 98 л.с. В модели 21128 предусмотрен наибольший объем камеры сгорания, который равен 1,8 л. При этом силовая характеристика двигателя данной модели автомобиля была увеличена до 105 л.с.

В этих модификациях капитальный ремонт проводится реже, клапаны не прогибаются. Первая модификация была изготовлена с целью повышения объема двигателя и достижения мировых стандартов качества. Изменения в данных модификациях произведены посредством увеличения высоты блока до 197,1 мм и повышения хода поршня.

В следующей модификации инженеры создали наибольший ресурс различных узлов системы. С этой целью применено хонингование цилиндров по методике Federal Mogul. В конструкции 21126 снижено количество комплектов гильз и поршней до 3 штук. При этом шаг между ними составляет 0,01 мм. Модель 21128 выпускается не производственным объединением АвтоВаз, а другим изготовителем -компанией ЗАО Супер-Авто.

Были улучшены показатели ДВС:

  • объем двигателя — 1,8 л;
  • силовая характеристика повышена до 75 кВт;
  • крутящий момент составляет 162 Нм.

Цилиндры имеют диаметр 82,5 мм; был создан новый коленвал, который обеспечивает ход поршня 84 мм; ширина колец увеличена до 2 мм в маслосъемных моделях. Сечение дросселя увеличилось и составляет 51 мм.

В новой модели были вмонтированы форсунки Siemens, которые имеют высокую производительность. Модель 21127 вышла в 2013 году. В ней крутящий момент повышен до 148 Нм, объем увеличен до 1,6 л, а силовая характеристика составляет 106 л.с.

Модель 21129 имеет объем 1,8 л. В ней установлен фазовращатель. Созданы различные комплектации двигателей (LI, GLI, SLI), в которые можно установить дополнительные опции, такие как электрические стеклоподъемники, блокировка дверных замков, иммобилайзер.

Другие отличия

Движки отличаются также конструктивным исполнением «вдоха». 120-й впуск состоит из двух алюминиевых деталей: коллектора («рога») и ресивера, соединенных между собой резиновыми гофрами. Агрегат 21124 «украшает» впускная система, выполненная из пластика и состоящая из единой детали.

По-разному устроена система зажигания. ВАЗ 2112 оснащен модулем распределителя зажигания, а на 21124 для каждого цилиндра установлены индивидуальные катушки. В связи с различиями систем впуска и зажигания отличаются между собой и клапанные крышки.

1,6-литровый агрегат имеет еще некоторые отличия от собрата: регулятор давления перенесен с топливной рампы в насос, катализатор расположен непосредственно у ГБЦ, имеется 2 датчика кислорода (Евро-3) вместо одного (Евро-2) у 1,5 литрового. Раздельная конструкция кожуха ГРМ упрощает замену зубчатого ремня.

Часто спрашивают: где находится заводской номер двигателя на ВАЗ 2112? И действительно, номер, расположенный под воздушным фильтром, обнаружить довольно трудно. Находится он на заднем торце БЦ, под корпусом термостата. Чтобы найти нужные цифры, требуется освободить крепление воздушного фильтра и несколько отклонить его в сторону.

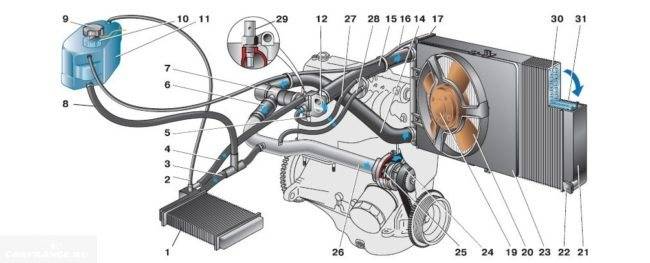

Схема системы охлаждения

Все основные элементы описаны ниже.

1 – радиатор отопителя; 2 – пароотводящий шланг радиатора отопителя; 3 – шланг отводящий; 4 – шланг подводящий; 5 – датчик температуры охлаждающей жидкости (в головке блока); 6 – шланг подводящей трубы насоса; 7 – термостат; 8 – заправочный шланг; 9 – пробка расширительного бачка; 10 – датчик указателя уровня охлаждающей жидкости; 11 – расширительный бачок; 12 – выпускной патрубок; 13 – жидкостная камера пускового устройства карбюратора; 14 – отводящий шланг радиатора; 15 – подводящий шланг радиатора; 16 – пароотводящий шланг радиатора; 17 – левый бачок радиатора; 18 – датчик включения электровентилятора; 19 – электродвигатель вентилятора; 20 – крыльчатка электровентилятора; 21 – правый бачок радиатора; 22 – сливная пробка; 23 – кожух электровентилятора; 24 – зубчатый ремень привода механизма газораспределения; 25 – крыльчатка насоса охлаждающей жидкости; 26 – подводящая труба насоса охлаждающей жидкости; 27 – шланг подвода охлаждающей жидкости к дроссельному патрубку; 28 – шланг отвода охлаждающей жидкости от дроссельного патрубка; 29 – датчик температуры охлаждающей жидкости в выпускном патрубке; 30 – трубки радиатора; 31 – сердцевина радиатора.

Компоненты системы охлаждения

Теперь, когда вам известна вся схема системы охлаждения ВАЗ-2112, вам следует узнать о всех её основных деталях подробнее:

Радиатор охлаждения

Медный радиатор охлаждения

Радиатор предназначен для охлаждения жидкости в системе, когда она проходил через него по так называемому «большому кругу». Он сделан из алюминия, имеет трубчато-пластинчатую, двухходовую конструкцию, оборудован пластмассовыми бачками, в одной из которых есть специальная перегородка, предназначенная для пропуска ОЖ. Жидкость, для прохода по «большому кругу» протекает через верхний патрубок и выходит через нижний.

Расширительный бачок

Этот бачок достаточно надёжен, однако его соединения приходится иногда проверять на герметичность.

Созданный из полупрозрачного полиэтилена расширительный бачок предназначен для залива и контроля охлаждающей жидкости. Когда в системе жидкость заправлена полностью, она должна находиться в бачке между о и «MAX». В бачок вмонтированы два патрубка для отвода пара, одна от радиатора отопителя, другая от радиатора охлаждения.

Крышка расширительного бачка

Два вида крышек расширительного бачка.

Герметичности системы охлаждения обеспечивается крышкой расширительного бачка, а точнее её впускными и выпускными клапанами. Выпускной клапан поддерживает в сравнении с атмосферным повышенное давление на горячем двигателе, за счёт чего температура кипения становится выше, уменьшая потерю пара.

Краткое описание

Двигатель ВАЗ-2112 устанавливался на автомобили ВАЗ-2110, ВАЗ-2111 и ВАЗ-2112. Двигатель создавался не с нуля, базой послужил мотор 21083. Двигатель сохранил основные геометрические размеры 83-го мотора, но при этом кардинально от него отличался, как по мощностным так и по эксплуатационным показателям. При разработки двигателя были задействованы такие и «General motors». В частности, совместно с General motors, была разработана система распределенного впрыска топлива. Двигатель получился весьма экономичным. Основные минусы двигателя – это недостаток крутящего момента на низких оборотах (ощутимый подхват на 3500 об/мин), ненадежные ременной привод и ролики, гнущиеся клапаны при обрыве ремня ГРМ

Плюсы и минусы 16-клапанного движка

Базовая версия и первая модификация 21002 оснащались 8-клапанными моторами, то есть на каждый цилиндр приходилось 2 отверстия (впускное и выпускное). Данные агрегаты оснащались одним распределительным валом, приводимым в движение ремнём либо цепью. Это обеспечивает простоту конструкции. Поэтому у первых моделей Лада 110 ремонт своими руками выполнить гораздо легче. Если есть руководство по ремонту, можно и не прибегать к помощи работников СТО.

В конструкции 8-клапанника отсутствуют автоматические гидрокомпенсаторы. Это позволяет использовать более дешёвый бензин и масло. В 16-клапанном инжекторном движке ВАЗ 21103 ремонт обеспечен в скором времени, если заливать несоответствующие ГСМ (горюче-смазочные материалы). Ведь посторонние примеси за короткий срок могут образовать нагар на гидрокомпенсаторах, что выведет их из строя. Правда, ручная регулировка тепловых зазоров 8-клапанного мотора отнимает время. К тому же такой движок может издавать лишний шум.

К плюсам движка 8V можно отнести небольшие габариты системы впуска, эти элементы не закрывают доступ к навесному оборудованию. А вот в случае ВАЗ 21103 и ВАЗ 21104 ремонт генератора или стартера затрудняется из-за габаритных деталей системы впуска. Этот факт неоднократно подтверждали специалисты СТО, которые часто ремонтируют узлы и агрегаты ВАЗ 2110.

Но самое главное достоинство 16-клапанника, что перекрывает недостатки — динамика. Суммарное сечение 4 отверстий в любом случае больше сечения 2 клапанов в одном цилиндре. Поэтому бензовоздушная смесь в восьмиклапанном моторе впрыскивается медленнее, а на выброс отработанных газов тратится больше времени. От этих двух фаз работы двигателя напрямую зависит динамика автомобиля. Ведь чем, медленнее в цилиндры поступает бензин, тем дольше движок ВАЗ набирает обороты. Большая пропускная способность впускной системы обеспечивает меньше шума и вибрации, что делает езду приятнее.

К тому же гидрокомпенсаторы, хоть и габаритные, но тепловые зазоры регулируют автоматически. У ВАЗ 21104 руководство по использованию не имеет отдельного раздела по регулировке тепловых зазоров вручную. Потому что такая процедура при наличии 16 клапанов очень сложная. Если допустить ошибку, можно сбить оптимальный настройки зазоров и усложнить свой ремонт. Двигатель 16V расходует меньше топлива. Это обусловлено большей пропускной способностью клапанов и быстром запуске движка в оптимальный режим работы.

Тем кто, хочет динамики и имеет возможность обслуживаться на СТО, подойдет 16-клапанный движок ВАЗ 21103 или ВАЗ 21104.

Источник

Очистка клапанных каналов

Чтобы снять любой клапан, потребуется удалить распредвал. Все винты на корпусе подшипников надо отворачивать равномерно, а затягивают их с усилием 10 Н*м. Гидрокомпенсатор можно будет удалить магнитом, а затем клапан рассухаривают, сжав пружину съёмником (см. фото).

Как удалить клапан

В каналах клапанов может находиться нагар. Его счищают:

  • Плоской отвёрткой;
  • Шлифовальным войлоком.

Притирку проводят так: на клапан одевают патрубок из резины, наносят пасту с алмазной крошкой (одну каплю), затем клапан вдавливают в канал и прокручивают. Можно будет поменять и маслосъёмные колпачки (2112-1007026). Тут не обойтись без специального съёмника.

Съёмник для колпачков

На любом авто, в том числе на ВАЗ-2112, ремонт ГБЦ сводится к чистке и проверке, а также к исправлению дефектов геометрии. В последнем случае речь идёт о фрезеровке. Наличие трещин и сколов – повод для замены, а не для ремонта.

Небольшой фотоотчёт

Прогоревший клапан видно сразу.

Прогорел один клапан в цилиндре 2

В каждом клапанном канале обнаружился нагар.

Слой нагара в каналах ГБЦ

Ремонт: чистка всех каналов, замена клапана с выполнением притирки. Непосредственное выполнение ремонта ГБЦ ВАЗ 2112 потребует несколько операций, в которых необходимо некоторое специальное оборудование. Конечно, в домашних условиях нет такой возможности, и автолюбители просто проводят замену изношенных деталей. Далее, рассмотрим процесс ремонта головки блока, а также некоторые нюансы, связанные с этой работой.

Схема управления двигателем ВАЗ-21124

Схема соединений системы управления двигателем ВАЗ-21124 с распределенным впрыском топлива под нормы токсичности Евро-2 (контроллер M7.9.7): 1 — катушки зажигания; 2 — форсунки; 3 — контроллер; 4 — главное реле; 5 — предохранитель, соединенный с главным реле; 6 — реле электровентилятора системы охлаждения; 7 — предохранитель, соединенный с реле электровентилятора системы охлаждения; 8 — реле электрического топливного насоса; 9 — предохранитель, соединенный с реле электрического топливного насоса; 10 — датчик массового расхода и температуры воздуха; 11 — датчик положения дроссельной заслонки; 12 — датчик температуры охлаждающей жидкости; 13 — электромагнитный клапан продувки адсорбера; 14 — датчик кислорода; 15 — датчик детонации; 16 — датчик положения коленчатого вала; 17 — регулятор холостого хода; 18 — блок управления иммобилайзера; 19 — индикатор состояния иммобилайзера; 20 — датчик фаз; 21 — датчик скорости автомобиля; 22 — модуль электрического топливного насоса с датчиком уровня топлива; 23 — датчик контрольной лампы давления масла; 24 — датчик указателя температуры охлаждающей жидкости; А — колодка, присоединяемая к жгуту проводов салонной группы АБС; Б — колодка диагностики; В — колодка, присоединямая к жгуту проводов кондиционера; Г — к выводу «+» аккумуляторной батареи; Д — к колодке жгута проводов боковых дверей; Е — колодка, присоединяемая к жгуту проводов панели приборов; G1, G2 — точки заземления; I — порядок условной нумерации штекеров в колодке блока управления иммобилайзера; II — порядок условной нумерации контактов в колодке диагностики.

Схема соединений системы управления двигателем ВАЗ-21124 с распределенным впрыском топлива под нормы токсичности Евро-3 (контроллер M7.9.7): 1 — катушки зажигания; 2 — форсунки; 3 — контроллер; 4 — главное реле; 5 — предохранитель, соединенный с главным реле; 6 — реле электровентилятора системы охлаждения; 7 — предохранитель, соединенный с реле электровентилятора системы охлаждения; 8 — реле электрического топливного насоса; 9 — предохранитель, соединенный с реле электрического топливного насоса; 10 — датчик массового расхода и температуры воздуха; 11 — датчик неровной дороги; 12 — датчик положения дроссельной заслонки; 13 — датчик температуры охлаждающей жидкости; 14 — регулятор холостого хода; 15 — управляющий датчик кислорода; 16 — диагностический датчик кислорода; 17 — электромагнитный клапан продувки адсорбера; 18 — датчик детонации; 19 — датчик положения коленчатого вала; 20 — блок управления иммобилайзера; 21 — индикатор состояния иммобилайзера; 22 — датчик фаз; 23 — датчик скорости автомобиля; 24 — модуль электрического топливного насоса с датчиком уровня топлива; 25 — датчик контрольной лампы давления масла; 26 — датчик указателя температуры охлаждающей жидкости; А — колодка, присоединяемая к жгуту проводов салонной группы АБС; Б — колодка диагностики; В — колодка, присоединяемая к жгуту проводов кондиционера; Г — к выводу «+» аккумуляторной батареи; Д — к колодке жгута проводов боковых дверей; Е — колодка, присоединяемая к жгуту проводов панели приборов; G1, G2 — точки заземления; I — порядок условной нумерации штекеров в колодке блока управления иммобилайзера; II — порядок условной нумерации контактов в колодке диагностики.
