“Поезжу еще на лампочке”
Такая привычка характерна для многих водителей еще с советских времен. Большинство автолюбителей считали, что после включения лампочки можно проехать еще 30 километров. В результате некоторые из них ездят до тех пор, пока машина не заглохнет.
В чем же риски езды с практически пустым баком?
- Данные действия убивают в первую очередь топливный насос. Это вызвано тем, что устройство при таких обстоятельствах будет заглатывать воздух, изнашивая все свои трущиеся элементы. Кроме того, это вызывает засорение топливных фильтров.
- Из-за низкого уровня топлива повышается интенсивность образования конденсата, который при перепадах температур становится водой. Благодаря большему весу, она оседает на дно и накапливается там.
Таким образом, каждому автомобилисту важно постоянно контролировать наполненность бака, избегая срабатывания светового индикатора. Также стоит учитывать, что опасность представляет не столько полный бак, как неплотное закрытие его крышки или трещины
Основные неисправности в работе датчика
Если датчик неправильно показывает уровень топлива, можно судить о том, что произошла определённая поломка и её нужно устранить. Современные датчики, фиксирующие уровень топлива, как и все детали транспортного средства, время от времени выходят из строя. В этом случае нужно обязательно провести ремонт датчика уровня топлива.
Неисправность в показателях
Основным признаком поломки датчика является показ ложных данных, отображающихся на указателе. По его «поведению» можно сделать определённые выводы относительно образовавшейся поломки. Вот самые основные виды поломок и их причины:
Указатель находится на нуле, вне зависимости от уровня топлива
Проблема заключается в поломке ограничителя хода поплавка.
Указатель перемещается, но всё равно опускается на нулевую отметку
В этом случае нужно обратить внимание на общее состояние обмотки устройства, а также на надёжность контакта между датчиком и токосъёмником.
Колебания в указателях количества топлива. Данная неисправность указывает на достаточно сильный износ контактов.
В процессе запуска двигателя указатель топлива не поднимается выше нулевой отметки
Подобная неисправность связана напрямую с электроникой транспортного средства
Здесь важно провести проверку проводов на предмет возможного обрыва и на степень надёжности подключения. Важно убедиться в общей целостности предохранителя.
Не загорается лампочка низкого уровня топлива. Подобная проблема часто связана с выходом прибора из строя.
Врёт датчик уровня топлива
В подобной ситуации потребуется провести проверку поплавка на уровень герметичности
Подобная проблема часто связана с выходом прибора из строя.
Врёт датчик уровня топлива. В подобной ситуации потребуется провести проверку поплавка на уровень герметичности.
Согласно современным ПДД, эксплуатация машины с неисправным указателем строго запрещена. Проблемы, возникшие с датчиками нужно максимально своевременно устранять.
Неисправность механики и функционирования
Наряду с проблемами, которые выражаются в неправильных показателях, поломки датчика могу проявляться в следующих неисправностях:
- потеря герметичности встроенного поплавка;
- сильный изгиб проволочного держателя;
- нарушение общей герметичности корпуса и вытекающее отсюда снижение уровня сопротивления;
- механический обрыв переменного резистора;
- потеря герметичности в месте крепления прибора к топливному баку.
После потери поплавком должной герметичности, устройство по контролю, при полном баке, будет показывать неполный уровень топлива. При достаточно сильной потере герметичности индикатор тут же покажет минимальный уровень топлива. При этом реальное количество не будет иметь значения. Чтобы устранить подобную неисправность, потребуется снять датчик и заменить поплавок. Если поплавок нет возможности приобрести, потребуется полностью заменить весь прибор.
Довольно часто датчик выходит из строя по причине долговременного перемещения по пересечённой или неровной местности. Постоянные удары по баку приводят к серьёзному повреждению проволочного держателя встроенного поплавка.
При таких изгибах поведение индикатора будет прямо зависеть от того, куда был изогнут держатель. Если изгиб будет направлен вверх, показатели всегда будут увеличенными, если вниз, параметры будут заниженными. Если поломка заключается в подобном изгибе, потребуется просто выпрямить проволочный держатель, придать ему первоначальную форму.
Нередко у датчика нарушается герметичность корпуса. Это происходит после случившейся аварии, а также после долговременного применения топлива низкого качества. Попадание бензина в прибор приводит к нарушению его работы и, как следствие, к неправильным показаниям датчика. Данные неисправности можно устранить только полной заменой прибора.
Если оборвётся переменный резистор, это приведёт к тому, что датчик всегда будет показывать наполненный или совершенно пустой бак. Аналогичные признаки могут наблюдаться в процессе обрыва сигнального провода, идущего от датчика к индикационному блоку. Перед тем как снять датчик, потребуется подсоединить к кузову авто и к сигнальному контакту переменный резистор, у которого уровень сопротивления составляет 100 — 200 Ом. В процессе вращения ручки нужно убедиться в том, что показания датчика изменяются. В этом случае устранить неисправность можно будет только посредством полной замены прибора.
Это интересно: Обновленный Subaru Forester
Основным признаком полной потери герметичности на месте монтажа прибора является появление в салоне запаха бензина.
Пособие по замене
Если вы заметили, что регулятор уже не работает, то необходимо будет произвести его замену. Такую процедуру вполне можно осуществить в домашних условиях.
Инструменты и материалы
Перед тем, как приступить к процессу, подготовьте:
- новый регулятор;
- набор отверток;
- набор ключей.
1. Новый ДУТ
2. Отвертки
1. Набор ключей
Этапы
Итак, процедура замены выполняется следующим образом:
Поскольку контроллер является частью конструкции бензонасоса, произвести его демонтаж, не трогая модуль в целом, не выйдет. Чтобы получить доступ к данной конструкции, необходимо произвести демонтаж нижней части заднего сиденья, после чего убрать обивку багажного отделения.
Используя гаечный ключ на 7 нужно открутить саморезы по правой и левой стороне, в частности, речь идет о фиксаторах крышки бензобака. Также данные саморезы фиксируют обивку на боковинах.
Сделав это, вы увидите еще 8 саморезов, который фиксируют кромку крышки, их также необходимо выкрутить.
Следующим этапом будет демонтаж крышки топливного бака целиком, это можно сделать, подвинув ее немного вперед.
После этих действий вы увидите верхнюю часть насоса, вам необходимо произвести демонтаж колодки проводов, которая подключена к устройству, для этого может понадобиться гаечный ключ на 17. Также нужно будет выкрутить гайку магистрали, подающую горючее, от штуцера
Спешить в этом случае не стоит, лучше немного повременить, но все сделать осторожно и правильно. Перед тем, как полностью открутить крышку, сделайте один небольшой оборот — благодаря этому можно будет избавиться от давления, которое образовалось в системе.
Далее, по диаметру крышки вы сможете увидеть еще 8 небольших гаек, вам нужно их выкрутить, для этого используется гаечный ключ, но удобнее будет сделать это трещоткой.
Производя демонтаж бензонасоса, его следует приподнять вверх, после чего немного провернуть по часовой стрелке, а затем наклонить. Такие действия позволят не допустить повреждения поплавка устройства.
После демонтажа модуля приступаем к его разбору
Используя отвертку со шлицевым наконечником, необходимо сдвинуть стопорное кольцо, расположенное непосредственно на модуле. После этого с конструкции можно снять саму крышку. С клеммы датчика давления нужно снять провод, после чего отжимаются крепления непосредственно от крышки и отключаются колодки с проводкой от бензонасоса.
Фиксаторы контроллера отсоединяются, после чего само устройство сдвигается по пазам корпуса. Регулятор демонтируется и меняется на новый.
Такие действия позволят не допустить повреждения поплавка устройства.
После демонтажа модуля приступаем к его разбору. Используя отвертку со шлицевым наконечником, необходимо сдвинуть стопорное кольцо, расположенное непосредственно на модуле. После этого с конструкции можно снять саму крышку. С клеммы датчика давления нужно снять провод, после чего отжимаются крепления непосредственно от крышки и отключаются колодки с проводкой от бензонасоса.
Фиксаторы контроллера отсоединяются, после чего само устройство сдвигается по пазам корпуса. Регулятор демонтируется и меняется на новый.
1. Выкрутите гайки на крышке. 2. Сдвиньте регулятор по пазам.
Извините, в настоящее время нет доступных опросов.
Датчик топлива на приоре неправильно показывает
Не работает панель приборов VDO. Уровень температуры и топлива “глючат”
Неправильные показания температуры и топлива? Наверное уже многие обладатели ВАЗ 2110 — 2115, сталкивались с проблемой неправильного отображение топлива и указателя температуры на приборных панелях VDO, “Счетмаш” г. Курск, “Автоприбор” г. Владимир.
Настоящая температура двигателя равна 90 градусов (это мы точно знаем), а на панели приборов она показывает 110 градусов. Бензина в баке 10 литров, а на панели приборов показывает то 20 литров, то 15 литров, а иногда и правильно 10 литров. Причем обычно тахометр и скорость показывают всегда правильные значения. У меня такая проблема была где-то целый год. Когда тестирую панель приборов ( Нажать кнопку суточного пробега — удерживать, включить зажигание, наблюдается отклонение всех стрелок указателей приборов на весь размах шкалы и полное заполнение сегментов ЖКИ, а также происходит загорание контрольной лампы аварийного запаса уровня топлива. При тесте панели приборов указатель температуры должен плавно пройти расстояние от 50 градусов до 130 градусов. Уровень топлива должен плавно пройти расстояние от 0 до 1). Если во время теста указатели правильно работают, то дело в электронике. В автосервисах говорят что эти панели приборов не подлежат ремонту. Просто купи новую такую же панель приборов и все будет нормально. Деньги тратить было жалко на новую панель приборов VDO (где-то 2400 руб.), так как обороты двигателя и скорость автомобиля показывались, температуру следил на маршрутном компьютере ШТАТ 510, и когда заправлялся приходилось выставлять бензин так же на штатном компьютере. Он вычитывался теоретически с контролера. Кстати довольно точно шел расчет, только надоедало постоянно выставлять бензин.
Кстати вот еще одна главная особенность которая меня смутила, дело в том что указатель температуры начинал сильно скакать, когда на машине включались габаритки, ближний свет, итд.
Недавно решил заняться этой проблемой, и полностью разобраться. Не очень я верил что это отказ электроники. Решение оказалось очень простым. На самом деле надо было просто подвести хорошую “землю” к панели приборов. Или просто восстановить стандартную. После всех затяжек “земли”, панель приборов стала работать правильно. Указатель температуры и топлива работают теперь точно, даже при включенных габаритках, печки, итд.
Ниже описаны все “земли”, которые нужно проверить: Фрагмент статьи взят с сайта www.chiptuner.ru

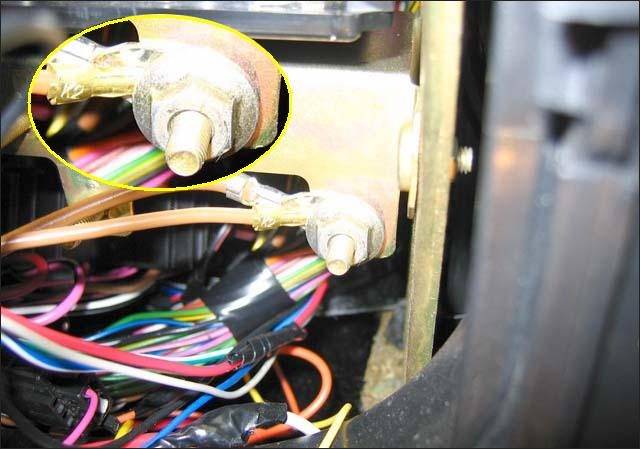

Первое соединение с массой а/м находится внутри панели приборов, слева сверху относительно монтажного блока реле и предохранителей, под шумоизоляцией. На а/м первых лет выпуска провода массы к приварной шпильке подходили поверх шумоизоляции, а потом чья-то светлая голова придумала прятать провода под нее. Так что доступ к шпильке весьма неудобен и возможен только с помощью ключа трубки или удлиненной головки на 10. При недостаточном соединении в этом месте при включении головного света фар или электродвигателей стеклоподъемников может включиться стеклоочиститель с омывателем, сработать система центрального запирания дверей.
Второе соединение находится на приварной шпильке, на центральной консоли панели приборов, с левой стороны, над левым экраном консоли, под гайкой М6.
Но даже если эта гайка затянута как следует, а проблема осталась, то переходим к самой главной для всей панели приборов точке массы, заземляющей весь металлический каркас панели. Это приварная шпилька с резьбой М6. Она находится на нижней, внутренней (салонной) стороне моторного щита, посередине. Гайкой, завинченной на эту шпильку, крепится также кронштейн, закрепляющий переднюю, часть левого экрана консоли, который некоторые диагносты и электрики безжалостно убирают из-за того, что нередки случаи повреждения об этот кронштейн жгута ЭСУД или системы центрального запирания. Как правило, гайка затянута весьма и весьма посредственно. При недостаточном контакте в этом и предыдущем соединении при включении габаритного освещения, головного света фар и электромотора вентилятора радиатора возможны отклонения стрелок указателя температуры и уровня топлива.
Автомобиль: ВАЗ-2112. Спрашивает: Петров Виктор. Суть вопроса: Неправильно показывает уровень топлива в бензобаке или вообще ничего не показывает, сидит в нуле.
Почему не работает датчик уровня топлива? Распространенные причины и способы ремонта
Наверное, многим приходилось сталкиваться с вопросом: почему не работает датчик уровня топлива? А бывает и такая ситуация: после запуска двигателя датчик показывает, что в баке пусто, а во время движения значение на датчике выходит на нужный уровень. Также возможен вариант такой: стрелка зависла на нуле, а на самом деле еще пол бака или значения на приборной панели постоянно изменяются. Без работающего как положено датчика бывает очень сложно, особенно при дальних поездках. Нужно постоянно держать в голове момент последней заправки и ее объем, и держать в багажнике на всякий случай канистру с топливом. В связи с массой неудобств из-за одного датчика, будем в статье разбираться в проблеме.Почему не работает датчик уровня топлива? В чем причина поломки? Попробуем в этой статье описать возможные варианты выхода из строя датчика, а также причины сбоя в показаниях. Наиболее часто встречаемым датчиком можно считать – потенциометрический. Такая распространенность обусловлена его простотой, не высокой стоимостью и четкостью получаемых значений. Однако изнашивается он также очень быстро, возможно окисление дорожек. Из-за большой распространенности данного вида датчика, возможные проблемы выхода из строя рассмотрим на его примере. Показания датчика скачутПричиной непостоянных значений датчика является изнашивание контактных дорожек на плате. Дорожки изнашиваются из-за постоянного воздействия бегунка датчика топлива. Одним из вариантов решить эту проблему с минимальными потерями – это загиб бегунка таким образом, чтобы он стал выше истертого места на плате. Однако если вытерся значительный участок, то подгибанием проблему уже не решить. В этом случае надо заменять датчик на новый. Перед заменой датчика надо изучить инструкцию и вычитать там информацию об его сопротивлении
Это весьма важно, так для одной марки машины могут быть датчики с различным сопротивлением, и при установке индикатора с несочетаемым сопротивлением, будет очень сложно ориентироваться в показаниях. Лучший вариант это извлечь старый прибор и отправиться с ним в магазин
Датчик уровня топлива «врет»Индикатор уровня топлива может, как занижать, так и завышать практические значения количества топлива. При таких симптомах, может помочь регулировка датчика. Существует два вида регулировки при таком виде неисправности.
- Первый: передвигаем штифт поплавка в два крайних положения, при этом на индикаторе стрелка должна попадать также в два крайних положения 0 (пустой) и 1 (полный). Если в крайнем из положений штифта стрелка не установилась в «0» или «1», то необходимо загнуть штифт таким образом, чтобы он остался подвижным и отрегулировать с загнутой осью;
- Второй метод: разберите панель приборов и доберитесь до самого датчика уровня топлива, снимете стрелку с него и присоедините провода на датчик обратно. Заведите машину и дайте выдержку порядка 10 минут. Затем выставьте ось указателя в крайнее положение «1» и подсоедините указательную стрелку.
Если датчик завис на «0»Нужно разобрать приборную панель и опять-таки добраться до индикатора топлива, найти контактные провода идущие к нему. Там будут гаечки, которые нужно открутить, зачистить наждачной бумагой (от окисления) и поставить назад, плотно затянув
Также необходимо просмотреть и зачистить все массы на кузове (отдельное внимание массе под ручником). При этой проблеме также возможным может быть заклинивание поплавка в баке
Ну и как самый распространенный вариант, выход датчика уровня топлива из строя.Каким образом выяснить: проблема в самом датчике или индикаторе?Берем мультиметр и замеряем сопротивление на датчике (проверка индикатора):
- если бак полный, то примерное значение сопротивления будет составлять около 7 Ом и менее;
- если примерно половина бака, то сопротивление колеблется от 108 до 128 Ом;
- если бак опустошён, то значение на мультиметре зарегистрируется примерно от 315 до 345 Ом.
Проверка датчика:
- отключаем провода, идущие на датчик;
- подключаем сопротивление (R=330 Ом) и добавляем в последовательную цепь резистор (R=10 Ом);
- заводим машину;
- начинаем изменять сопротивление на резисторе ползунком: от 0 до 10 Ом;
- стрелка на датчике должна плавать от «пусто» до «полный».
*также мультиметром легко проверить катушку зажиганияТак в зависимости от вышедшей из строя детали (датчик или индикатор), проводим замену на новую. Таким образом, в статье рассмотрена тема: почему не работает датчик уровня топлива. При выходе из строя такой детали, возможна масса вариантов причин от простейших к весьма сложным. AutoFlit.ru
Как заменить Датчик Уровня Топлива на ВАЗ 1117-ВАЗ 1119?
Снятие: 1) Перед заменой сам бензонасос снимите с автомобиля, располагается он в задней части, снимается быстро особенно если вы уже ранее это делали, более подробно как его снять читайте в статье: «Замена бензонасоса на автомобиле» в ней процесс снятия подробно описан.
2) Как только бензонасос будет у вас в руках, можете снимать с него сразу сам датчик, снимается он с помощью рук и отвёртки, то есть отвёрткой нажимается пластинка которая фиксирует колодку проводов (см. фото 1) и после чего колодка проводов отсоединяется (см. фото 2), затем фиксатор второй колодки проводов нажимается (Уже не отвёрткой а рукой он нажимается) и вторая колодка отсоединяется (Эта та колодка которая идёт от датчика к самому бензонасосу, более подробней см. на фото 3), ну и в завершение два боковых фиксатора которые крепят датчик отжимаются (Фиксаторы указаны стрелками на фото 4) и датчик по направляющим перемещается на верх и тем самым снимается с корпуса бензонасоса.
Установка: Устанавливается новый датчик на своё место в обратном порядке снятию и по необходимости ещё регулируется ко всему этому (К регулировки переходить стоит только после того как вы поймёте что датчик работает неверно и немножко врёт, чтобы это понять нужно его сперва установить на бензонасос и проделать следующие действия, а именно опустите бензонасос ближе к баку и подключите к нему все провода, после чего включите зажигание на автомобиле и перевидите тягу с поплавком на самый верх до упора и если стрелка указателя уровня топлива покажет что бак полон, то его можно и не регулировать потому что он работает верно, чтобы ещё больше в этом убедиться, опустите рукой поплавок с тягой в самый низ и так же посмотрите что покажет указатель (Если покажет что бензина в баке нет, то значит он работает исправно), в противном же случае он регулируется (Регулируется датчик посредством подгибания рукой тяги, поэтому согните аккуратно рукой тягу и добейтесь чтобы показания указатель выдавал верные, когда поплавок с тягой находиться на верху и в самом низу).
Примечание! Многие люди задаются вопросами, а как же проверить работает датчик или же нет, можно его проверять как при помощи специального прибора под названием мульти-метр, а так же очень удобным способом без всяких приборов, начнём сперва с него, делается он легко для осуществления данного способа вам нужно будет открутить все гайки которые крепят бензонасос и отсоединить топливные трубки (Заметьте колодку проводов отсоединять не нужно), затем выньте немножко датчик на столько на сколько длинны проводов хватит и после чего переместите рукой поплавок с тягой на самый верх (Указатель должен будет показать полный бак), точно такую же проверку произведите но только опустив поплавок с тягой вниз и посмотрите при этом на панель приборов (Всё делается с включенным зажиганием и клемму к аккумулятору не забудьте подсоединить, если вы её ранее отсоединяли), следующий способ заключается в проверке сопротивления и производиться при помощи прибора, в общём бёрете мульти-метр (Кстати снять полностью в этом случае бензонасос придётся), включаете на нём функцию омметра и подсоединяете выводы идущие от прибора к выводам датчика (К выводам датчика ещё подсоединяется колодка проводов, это мы вам говорим чтобы вы не запутались) как это на схеме ниже показано, после подсоединения переместите поплавок сперва до упора на верх (Прибор должен показать сопротивление в районе 7–25 Ом), затем до середины (Прибор показать обязан значение в районе 100–135 Ом), ну и завершение в самый низ поплавок опустите и удостоверьтесь что прибор выдаёт показания в районе 285–385 Ом, если всё так и есть, то в таком случае датчик исправен и не нуждается в замене (Конечно же если у него поплавок не продырявлен, кстати обязательно на состояние поплавка ещё взгляните, помотайте его ещё немножко вверх и вниз, внутри топлива слышно быть не должно в противном случае датчик не герметичен и нуждается в замене)!
Дополнительный видео-ролик: Наглядно увидеть процесс замены датчика на примере автомобиля ВАЗ 2110 (На этих автомобилях, точно так же как и на Калине, данный датчик заменяется идентично), вы можете в ролике который размещён ниже:
Индикатор и его неполадки
Также причина, почему не работает датчик топлива, может скрываться не в самом датчике, а в индикаторе, который показывает неправильный уровень топлива в результате подклинивания подвижной обмотки индикатора и как результат — невозможности свободного его перемещения.
Эксплуатировать автомобиль становится крайне неудобно, если врет или не работает указатель уровня топлива на приборной панели. Чтобы не попасть в безвыходную ситуацию с пустым баком, водителю приходится записывать показания одометра и вычислять приблизительный пробег по расходу горючего. Другой вариант – постоянно возить в багажнике запасную канистру, наполненную бензином или соляркой. Избавление от перечисленных неудобств — поездка на автосервис либо самостоятельная диагностика и устранение неисправности.
Не работает датчик уровня топлива
ДУТ — это ненадежное устройство, которое не будет служить десятками лет. Поэтому владельцу автомобиля стоит всегда быть готовым к его замене.
По степени проявления непригодности, ДУТ можно разделить на 3 параметра:
- Прыгающие некорректные значения;
- При заполненном баке на половину, отображается пустой бензобак;
- Стрелка находится всегда на нулевом уровне.
В первых двух случаях, все предельно просто. При некорректных показателях топлива на ВАЗ-2115 инжектор, ДУТ можно попробовать отремонтировать. Для этого необходимо самостоятельно протестировать ход поплавка. Если спица перемещается плавно и не останавливается, то поплавок работает исправно. Если спица в некоторых позициях останавливается или застревает, то необходимо устранить причины прерывания плавного хода. После этого стоит произвести проверку контактной группы на панели с задней стороны. При необходимости подтянуть крепежи для обеспечения хорошего контакта.
Если стрелка отображает неверные данные именно в конечных стадиях (полный бак, либо бак на нуле), то в зависимости от конечной стадии, необходимо произвести подгибы язычков. После подгиба регулирующего язычка, спица сможет двигаться немного больше крайнего положения.
Если показатели всегда находятся на нуле, то необходимо произвести замену устройства.
Особенности топливной системы Лада Гранта
Система питания состоит из топливного бака, топливного модуля, топливного фильтра, топливной рампы с форсунками, воздушного фильтра, топливопроводов, воздуховодов, дроссельного узла, впускного трубопровода, а также системы улавливания паров бензина
Воздух, поступающий в цилиндры двигателя, очищается от пыли воздушным фильтром.
Воздушный фильтр установлен в моторном отсеке на трех резиновых опорах.
Фильтрующий элемент фильтра сменный, выполнен из специальной бумаги.
Чтобы исключить подсос загрязненного воздуха во впускной тракт, вверху элемента имеется уплотнительная окантовка.
Для замены фильтрующего элемента, крышка фильтра выполнена съемной.
Очищенный воздух через датчик массового расхода воздуха по воздуховоду проходит к дроссельной заслонке.
Дроссельная заслонка с электроприводом регулирует количество воздуха, поступающего в цилиндры двигателя.
Заслонка вращается на оси в корпусе (патрубке).
Корпус дроссельной заслонки закреплен на фланце ресивера впускного трубопровода четырьмя болтами.
Запас топлива хранится в баке емкостью 50 л.
Топливный бак выполнен из специальной пластмассы и подвешен к днищу автомобиля на двух стальных хомутах.
Заливная горловина топливного бака выведена на правый борт автомобиля и закрыта пробкой.
Топливо из бака подается электрическим топливным насосом погружного типа.
Насос установлен в топливный бак. Для доступа к насосу, в днище автомобиля под подушкой заднего сиденья выполнен люк с крышкой.
На входном патрубке топливного насоса установлен сетчатый фильтр, задерживающий небольшие твердые частички мусора, попавшие в топливный бак вместе с бензином.
Корпус с дроссельной заслонкой, с установленными на него датчиком положения и электроприводом заслонки, образуют дроссельный узел.
На насос подается напряжение по команде ЭБУ при включении зажигания.
Если при этом не будет сделана попытка запуска двигателя, то через 2—3 с ЭБУ выключит топливный насос.
Топливный насос объединен с датчиком указателя уровня топлива и регулятором давления топлива в единый узел — топливный модуль (часто называемый — электробензонасос).
Топливо из насоса (через выходной патрубок топливного модуля) поступает в топливный фильтр.
Очищенный бензин вновь по топливопроводу и через тройник подводится к входному патрубку топливного модуля и далее подается в топливную рампу.
Избыточное количество топлива стравливается через регулятор давления в бак.
Регулятор давления топлива установлен в крышке топливного модуля.
Регулятор давления топлива — перепускной клапан, который поддерживает в системе (топливопровод) рабочее давление 378—390 кПа, необходимое для правильной работы системы впрыска.
Топливный фильтр — бумажный, установлен в металлическом неразборном корпусе.
Очищенное топливо поступает по топливопроводу в топливную рампу.
Топливная рампа удерживает четыре форсунки и подводит к ним топливо.
Соединение рампы с форсунками уплотнено резиновыми кольцами.
Рампа закреплена на впускном трубопроводе болтами.
В соответствии с действующими экологическими требованиями, автомобиль оборудован системой улавливания паров топлива, надтопливное пространство бака связано с атмосферой не напрямую, а через элементы этой системы.
Система состоит из адсорбера, клапана продувки адсорбера, соединительных трубок и шлангов.
Пары бензина по трубкам и соединительным шлангам поступают в адсорбер, который не дает парам попасть в атмосферу.
Адсорбер — это емкость, где пары бензина поглощаются активированным углем.
При работе двигателя с высокой частотой вращения коленчатого вала ЭБУ подает сигнал на открытие клапана продувки адсорбера, и пары бензина всасываются в ресивер впускного трубопровода.
Адсорбер закреплен на топливном баке спереди с левой стороны и закрыт защитным экраном.
Воздух к впускным клапанам цилиндров двигателя подводится через ресивер и впускной трубопровод.
Ресивер двигателя выполнен из специальной пластмассы.
Пробка заливной горловины имеет два клапана: один для аварийного сброса давления паров топлива из бака (что возможно при повышении температуры окружающего воздуха), а другой — для поступления воздуха из атмосферы при расходовании топлива из бака (это исключает возникновение сильного разрежения в баке).
Топливо (по ГОСТ Р51105-97) — Бензин «Премиум-95» или «Премиум Евро-95»
Топливный модуль 1118-1139008-20
Топливная рампа 1118-1144010,1118-1144010-01
Рабочее давление топлива в топливной рампе 378-390 (3,8-3,9) кПа (бар)
Топливные форсунки 1118-1132010/-01
Фильтрующий элемент воздушного фильтра 2112-1109080
Источник
Распространенные неполадки
Система контроля над объемом топлива в бензобаке подвержена таким неисправностям:
- стрелочный указатель лежит на нуле независимо от количества оставшегося в баке горючего;
- прибор неправильно показывает уровень топлива – врет в большую либо меньшую сторону;
- стрелка «скачет» или меняет показания за короткий промежуток времени;
- не горит желтый индикатор минимального остатка топлива.
Причин падения стрелки на ноль встречается несколько:
- Заедание либо заклинивание рычага.
- Поплавок потерял герметичность и опустился на дно.
- Разрыв электрической цепи из-за окислившихся контактов или проблемы с проводкой.
- Поломка самого индикатора либо рычажного датчика – потенциометра.
Обычно неправильные показания и «скачки» стрелки – это следствие загрязнения реостата и бегунка. На автомобиле с большим пробегом эти детали могут износиться – тонкий слой на пластинах истирается, отчего между ними и бегунком пропадает контакт.
Датчик уровня топлива в баке посылает противоречивые сигналы, отражающиеся на приборной панели.
Одна из причин неработающего индикатора минимального уровня – перегоревшая лампочка на панели приборов. Реже встречаются проблемы с концевым контактом, находящимся внутри бака, либо обрыв электропроводки. В новейших системах лампа и вовсе загорается по команде контроллера, когда сопротивление рычажного потенциометра достигнет определенного значения.
